BMW MOTORRAD R 1150 RT 2002 Manual de instrucciones (in Spanish)

3
69
Arrancar – Conducir – Aparcar
1
2

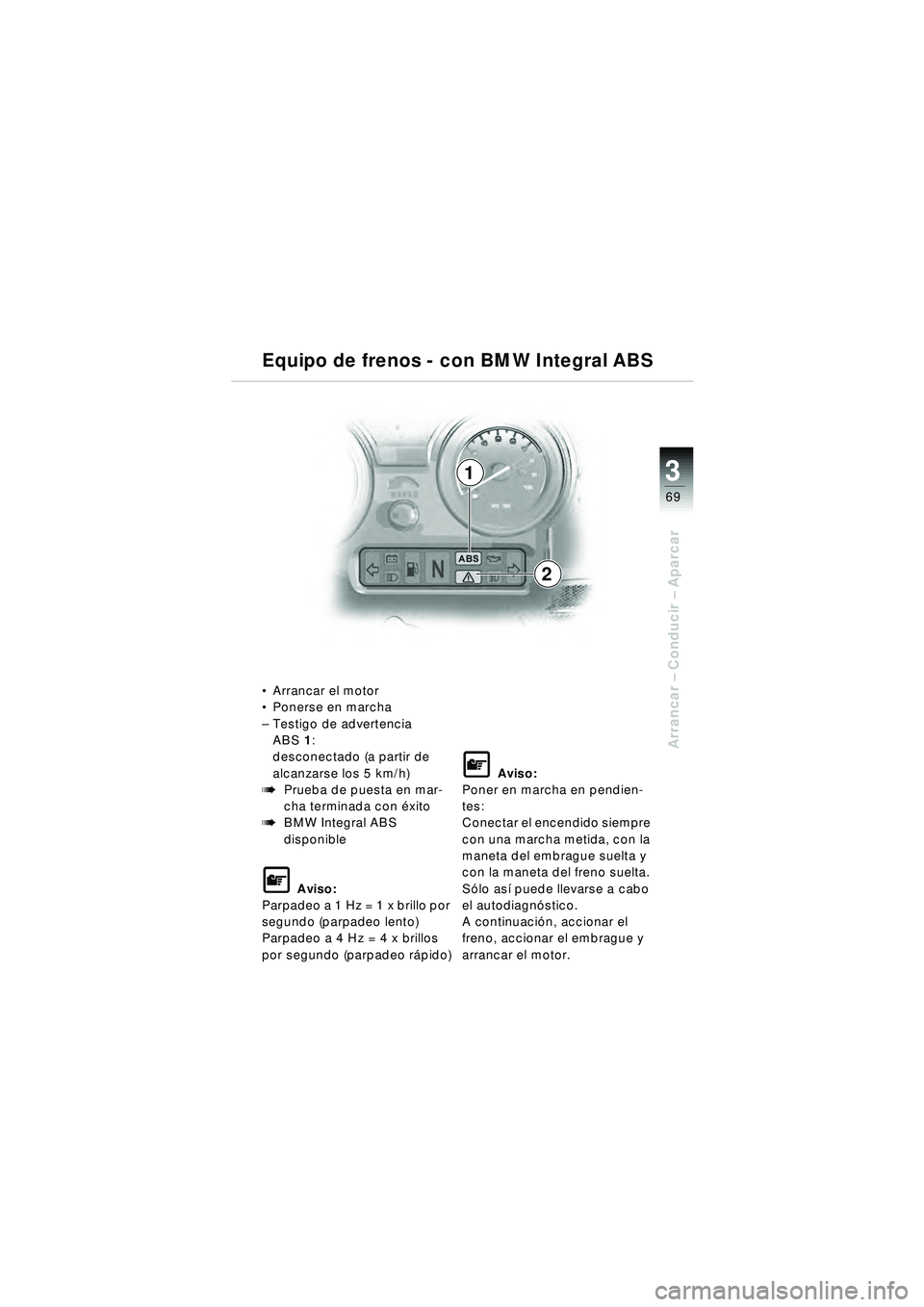

 Arrancar el motor
 Ponerse en marcha
– Testigo de advertencia
ABS 1:
desconectado (a partir de
alcanzarse los 5 km/h)
bPrueba de puesta en mar-
cha terminada con éxito
bBMW Integral ABS
disponible
\f Aviso:
Parpadeo a 1 Hz = 1 x brillo por
segundo (parpadeo lento)
Parpadeo a 4 Hz = 4 x brillos
por segundo (parpadeo r ápido)
\f Aviso:
Poner en marcha en pendien-
tes:
Conectar el encendido siempre
con una marcha metida, con la
maneta del embrague suelta y
con la maneta del freno suelta.
S ólo as í puede llevarse a cabo
el autodiagn óstico.
A continuaci ón, accionar el
freno, accionar el embrague y
arrancar el motor.
Equipo de frenos - con BMW Integral ABS
10r22bke3.book Seite 69 Freitag, 27. Januar 2006 1:10 13

3
70
Arrancar – Conducir – Aparcar

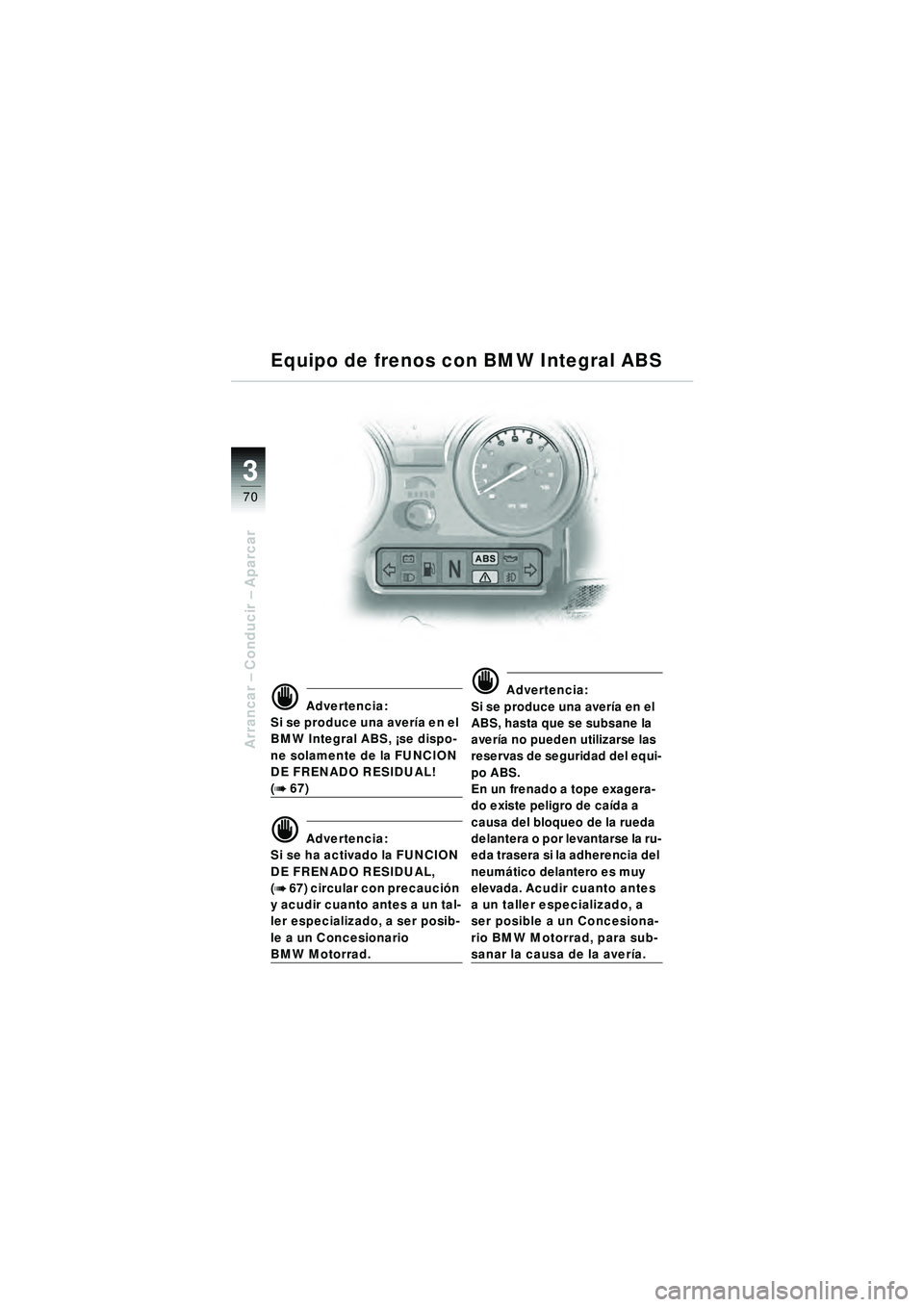

d Advertencia:
Si se produce una aver ía en el
BMW Integral ABS, ¡se dispo-
ne solamente de la FUNCION
DE FRENADO RESIDUAL!
(b 67)
d Advertencia:
Si se ha activado la FUNCION
DE FRENADO RESIDUAL,
(
b 67) circular con precauci ón
y acudir cuanto antes a un tal-
ler especializado, a ser posib-
le a un Concesionario
BMW Motorrad.
d Advertencia:
Si se produce una aver ía en el
ABS, hasta que se subsane la
aver ía no pueden utilizarse las
reservas de seguridad del equi-
po ABS.
En un frenado a tope exagera-
do existe peligro de ca ída a
causa del bloqueo de la rueda
delantera o por levantarse la ru-
eda trasera si la adherencia del
neum ático delantero es muy
elevada. Acudir cuanto antes
a un taller especializado, a
ser posible a un Concesiona-
rio BMW Motorrad, para sub-
sanar la causa de la aver ía.
Equipo de frenos con BMW Integral ABS
10r22bke3.book Seite 70 Freitag, 27. Januar 2006 1:10 13

3
71
Arrancar – Conducir – Aparcar

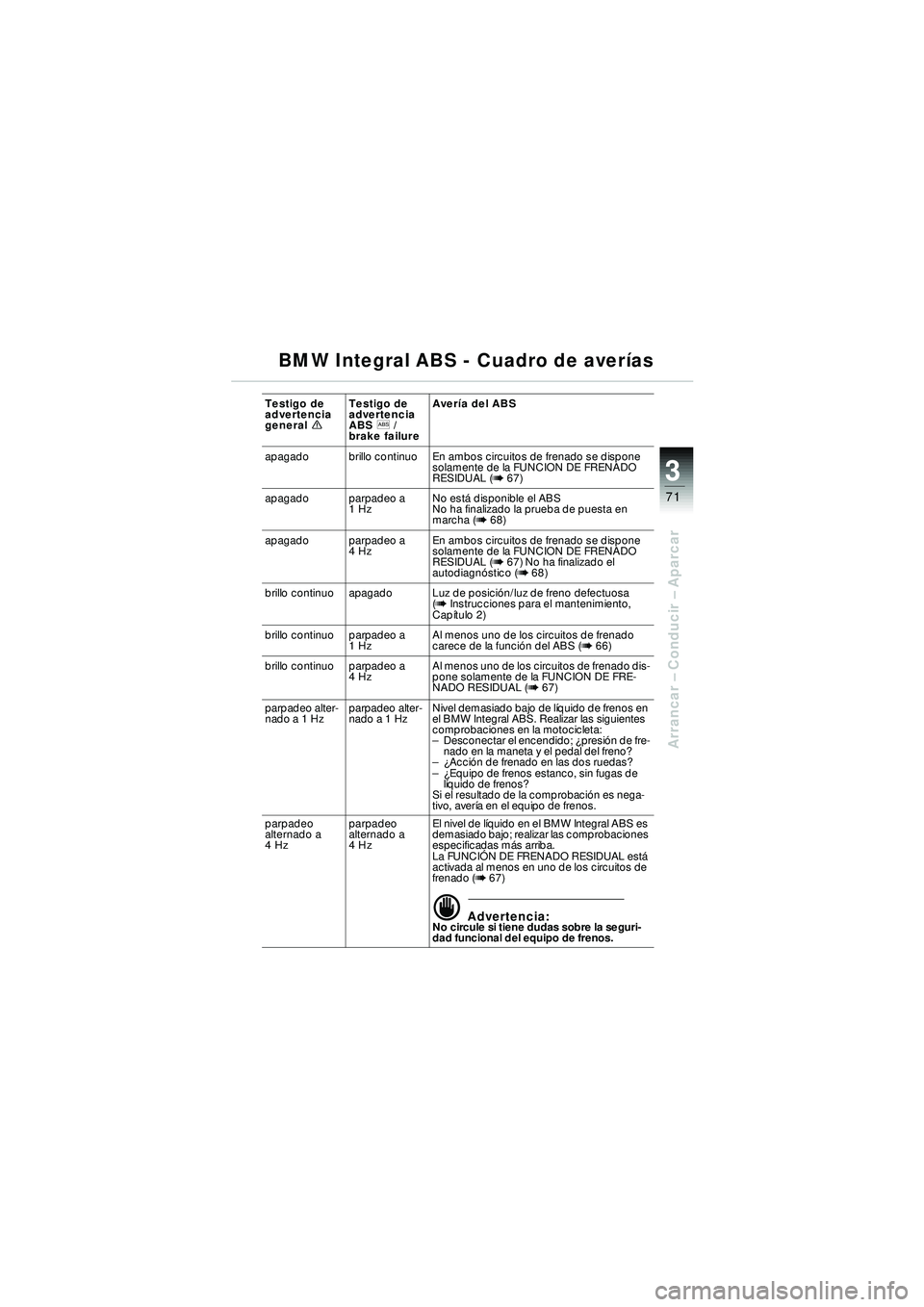

BMW Integral ABS - Cuadro de aver ías
Testigo de
advertencia
general\bTestigo de
advertencia
ABS
l /
brake failure Aver
ía del ABS
apagado brillo continuo En ambos circuitos de frenado se dispone solamente de la FUNCION DE FRENADO
RESIDUAL (
b 67)
apagado parpadeo a 1 HzNo est
á disponible el ABS
No ha finalizado la prueba de puesta en
marcha (
b 68)
apagado parpadeo a 4 HzEn ambos circuitos de frenado se dispone
solamente de la FUNCION DE FRENADO
RESIDUAL (
b 67) No ha finalizado el
autodiagn óstico (b 68)
brillo continuo apagado Luz de posici ón/luz de freno defectuosa
(
b Instrucciones para el mantenimiento,
Cap ítulo 2)
brillo continuo parpadeo a 1 HzAl menos uno de los circuitos de frenado
carece de la funci
ón del ABS (
b 66)
brillo continuo parpadeo a 4 HzAl menos uno de los circuitos de frenado dis-
pone solamente de la FUNCION DE FRE-
NADO RESIDUAL (
b 67)
parpadeo alter-
nado a 1 Hz parpadeo alter-
nado a 1 HzNivel demasiado bajo de l
íquido de frenos en
el BMW Integral ABS. Realizar las siguientes
comprobaciones en la motocicleta:
– Desconectar el encendido; ¿presi ón de fre-
nado en la maneta y el pedal del freno?
–¿ Acci ón de frenado en las dos ruedas?
–¿ Equipo de frenos estanco, sin fugas de
l í quido de frenos?
Si el resultado de la comprobaci ón es nega-
tivo, aver ía en el equipo de frenos.
parpadeo
alternado a
4 Hz parpadeo
alternado a
4 HzEl nivel de l
íquido en el BMW Integral ABS es
demasiado bajo; realizar las comprobaciones
especificadas má s arriba.
La FUNCI ÓN DE FRENADO RESIDUAL est á
activada al menos en uno de los circuitos de
frenado (
b 67)
d Advertencia:No circule si tiene dudas sobre la seguri-
dad funcional del equipo de frenos.
10r22bke3.book Seite 71 Freitag, 27. Januar 2006 1:10 13

4
72

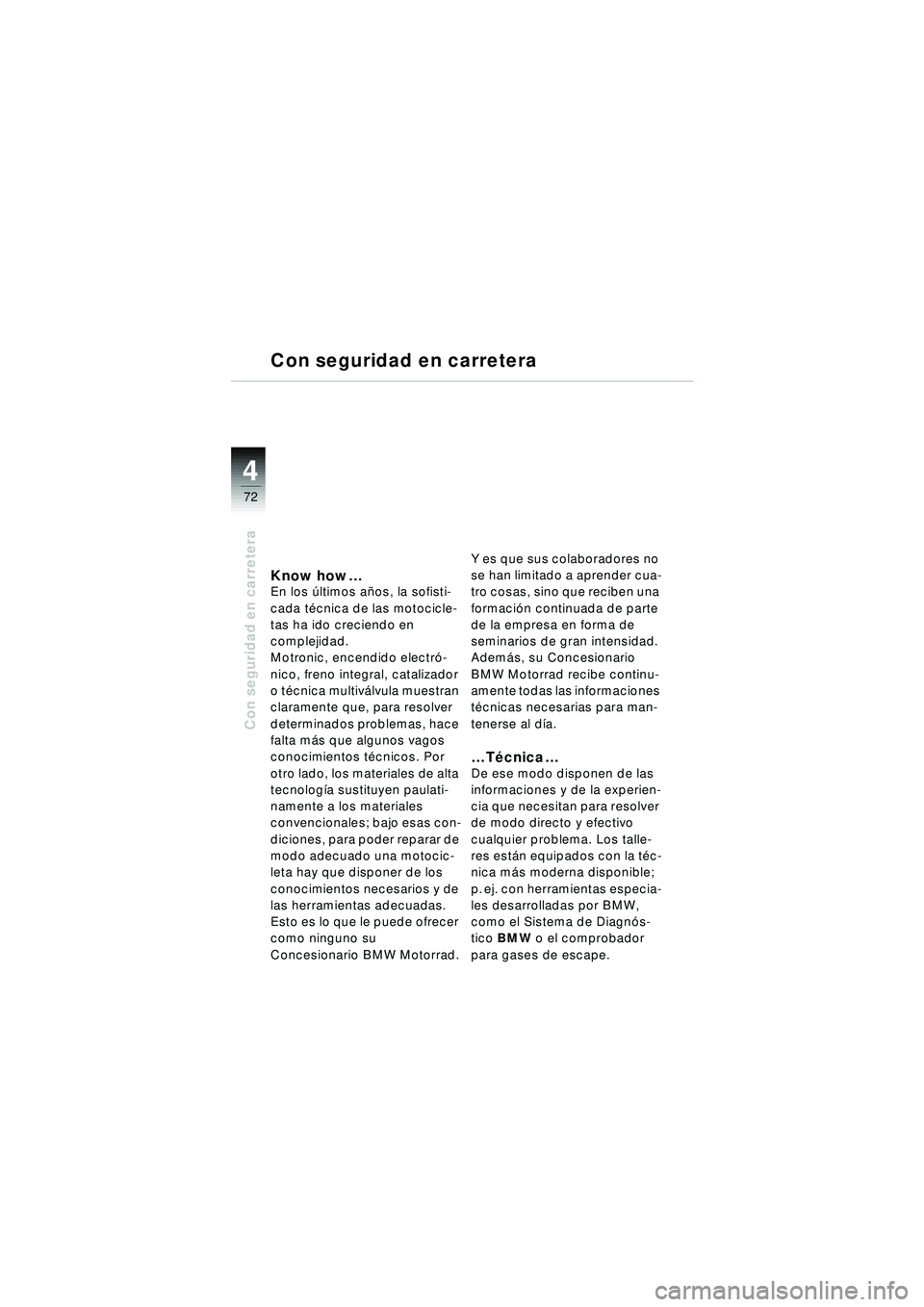

Con seguridad en carretera
Know how…En los últimos a ños, la sofisti-
cada t écnica de las motocicle-
tas ha ido creciendo en
complejidad.
Motronic, encendido electr ó-
nico, freno integral, catalizador
o t écnica multiv álvula muestran
claramente que, para resolver
determinados problemas, hace
falta m ás que algunos vagos
conocimientos t écnicos. Por
otro lado, los materiales de alta
tecnolog ía sustituyen paulati-
namente a los materiales
convencionales; bajo esas con-
diciones, para poder reparar de
modo adecuado una motocic-
leta hay que disponer de los
conocimientos necesarios y de
las herramientas adecuadas.
Esto es lo que le puede ofrecer
como ninguno su
Concesionario BMW Motorrad. Y es que sus colaboradores no
se han limitado a aprender cua-
tro cosas, sino que reciben una
formaci
ón continuada de parte
de la empresa en forma de
seminarios de gran intensidad.
Adem ás, su Concesionario
BMW Motorrad recibe continu-
amente todas las informaciones
t é cnicas necesarias para man-
tenerse al d ía.
… Técnica …De ese modo disponen de las
informaciones y de la experien-
cia que necesitan para resolver
de modo directo y efectivo
cualquier problema. Los talle-
res est án equipados con la t éc-
nica m ás moderna disponible;
p. ej. con herramientas especia-
les desarrolladas por BMW,
como el Sistema de Diagn ós-
tico BMW o el comprobador
para gases de escape.
Con seguridad en carretera
10r22bke3.book Seite 72 Freitag, 27. Januar 2006 1:10 13

4
73
Con seguridad en carretera

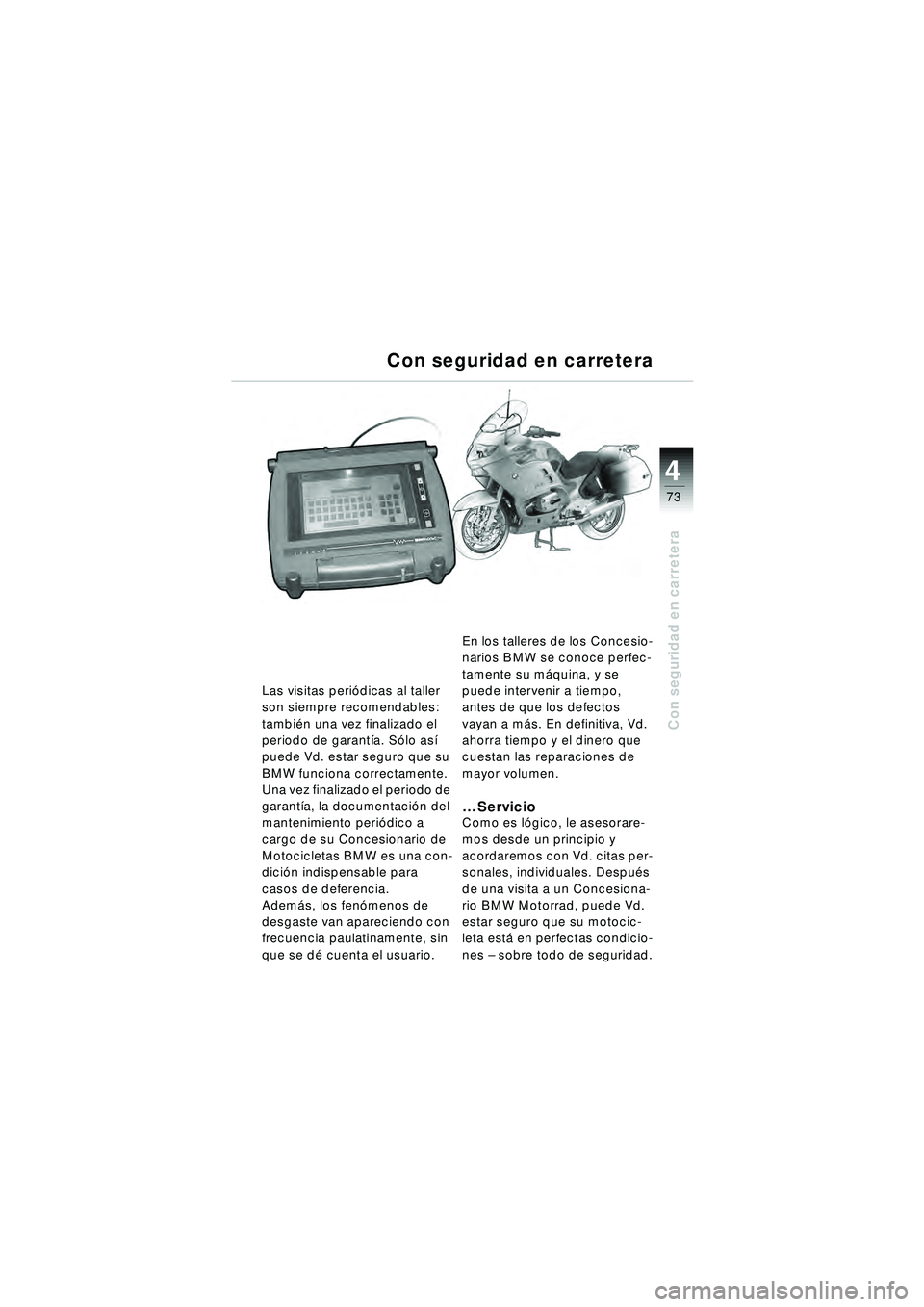

Las visitas periódicas al taller
son siempre recomendables:
tambi én una vez finalizado el
periodo de garant ía. S ólo as í
puede Vd. estar seguro que su
BMW funciona correctamente.
Una vez finalizado el periodo de
garant ía, la documentaci ón del
mantenimiento peri ódico a
cargo de su Concesionario de
Motocicletas BMW es una con-
dici ón indispensable para
casos de deferencia.
Adem ás, los fen ómenos de
desgaste van apareciendo con
frecuencia paulatinamente, sin
que se d é cuenta el usuario. En los talleres de los Concesio-
narios BMW se conoce perfec-
tamente su m
áquina, y se
puede intervenir a tiempo,
antes de que los defectos
vayan a m ás. En definitiva, Vd.
ahorra tiempo y el dinero que
cuestan las reparaciones de
mayor volumen.
… ServicioComo es l ógico, le asesorare-
mos desde un principio y
acordaremos con Vd. citas per-
sonales, individuales. Despu és
de una visita a un Concesiona-
rio BMW Motorrad, puede Vd.
estar seguro que su motocic-
leta est á en perfectas condicio-
nes – sobre todo de seguridad.
Con seguridad en carretera
10r22bke3.book Seite 73 Freitag, 27. Januar 2006 1:10 13

4
74
Con seguridad en carretera

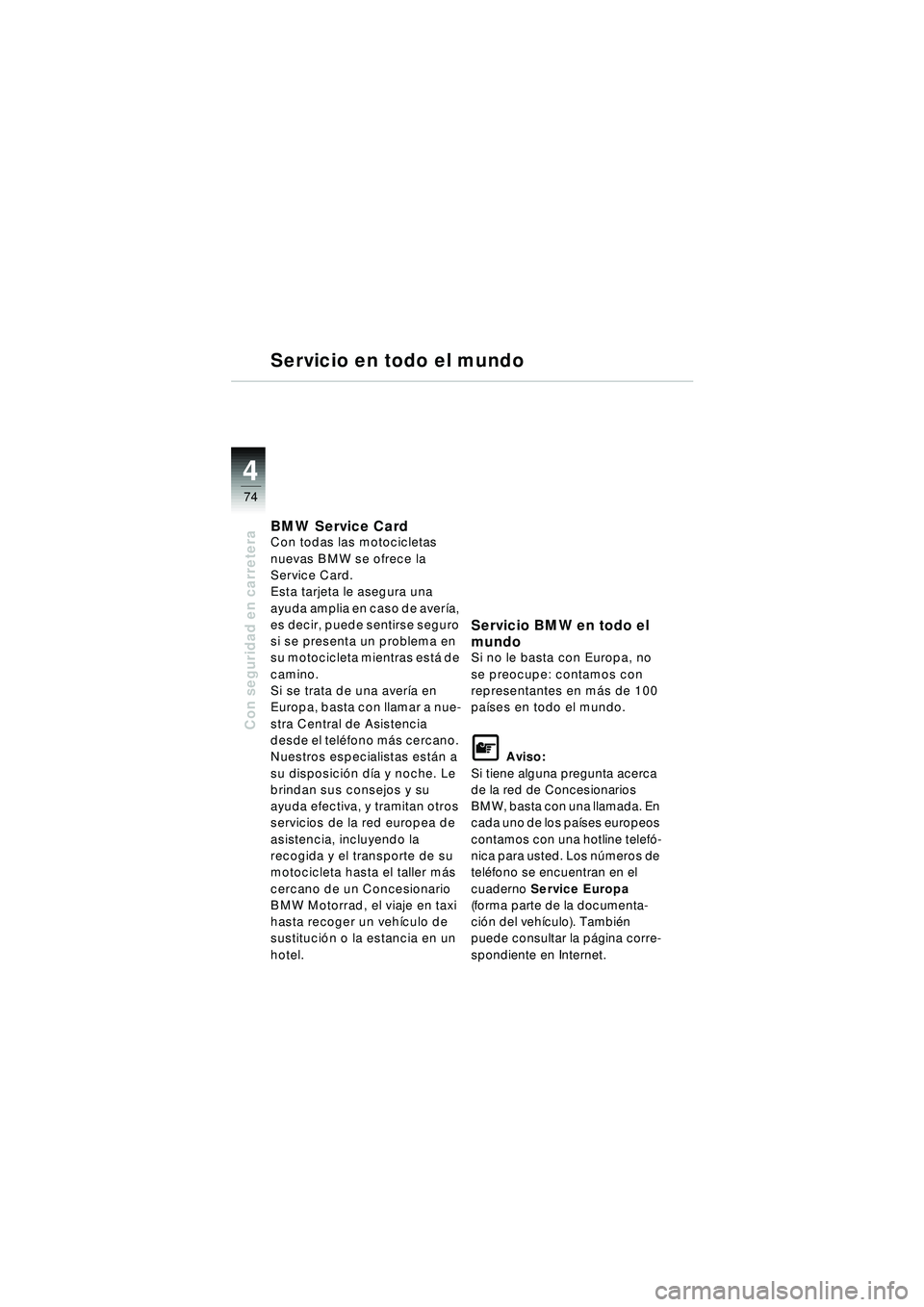

Servicio en todo el mundo
BMW Service CardCon todas las motocicletas
nuevas BMW se ofrece la
Service Card.
Esta tarjeta le asegura una
ayuda amplia en caso de avería,
es decir, puede sentirse seguro
si se presenta un problema en
su motocicleta mientras est á de
camino.
Si se trata de una aver ía en
Europa, basta con llamar a nue-
stra Central de Asistencia
desde el tel éfono m ás cercano.
Nuestros especialistas est án a
su disposici ón d ía y noche. Le
brindan sus consejos y su
ayuda efectiva, y tramitan otros
servicios de la red europea de
asistencia, incluyendo la
recogida y el transporte de su
motocicleta hasta el taller m ás
cercano de un Concesionario
BMW Motorrad, el viaje en taxi
hasta recoger un veh ículo de
sustituci ón o la estancia en un
hotel.
Servicio BMW en todo el
mundo
Si no le basta con Europa, no
se preocupe: contamos con
representantes en m ás de 100
pa íses en todo el mundo.
\f Aviso:
Si tiene alguna pregunta acerca
de la red de Concesionarios
BMW, basta con una llamada. En
cada uno de los pa íses europeos
contamos con una hotline telef ó-
nica para usted. Los n úmeros de
tel éfono se encuentran en el
cuaderno Service Europa
(forma parte de la documenta-
ci ón del veh ículo). Tambi én
puede consultar la p ágina corre-
spondiente en Internet.
10r22bke3.book Seite 74 Freitag, 27. Januar 2006 1:10 13

4
75
Con seguridad en carretera

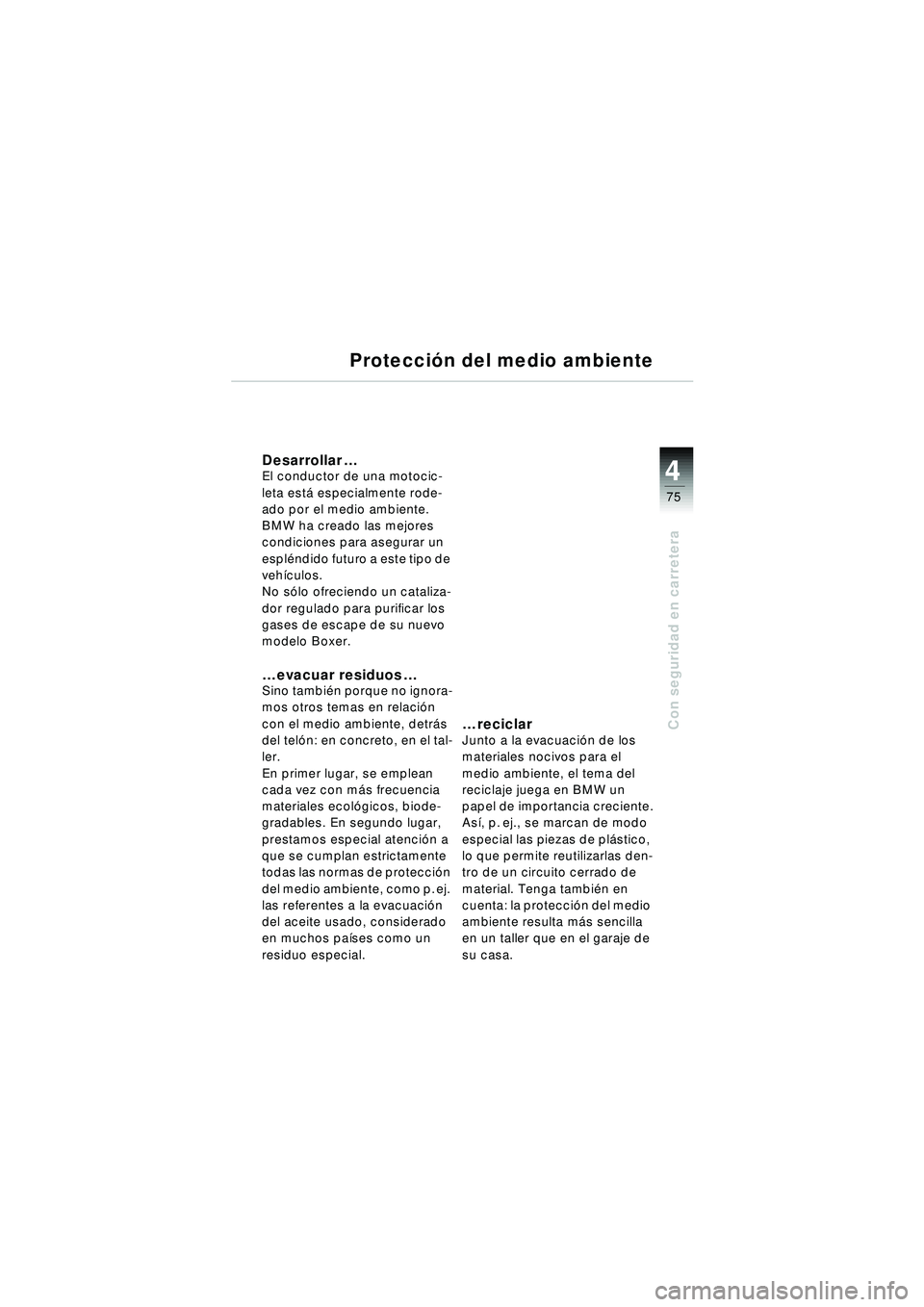

Protección del medio ambiente
Desarrollar …El conductor de una motocic-
leta está especialmente rode-
ado por el medio ambiente.
BMW ha creado las mejores
condiciones para asegurar un
esplé ndido futuro a este tipo de
veh ículos.
No s ólo ofreciendo un cataliza-
dor regulado para purificar los
gases de escape de su nuevo
modelo Boxer.
… evacuar residuos …Sino también porque no ignora-
mos otros temas en relaci ón
con el medio ambiente, detr ás
del teló n: en concreto, en el tal-
ler.
En primer lugar, se emplean
cada vez con m ás frecuencia
materiales ecol ógicos, biode-
gradables. En segundo lugar,
prestamos especial atenci ón a
que se cumplan estrictamente
todas las normas de protecci ón
del medio ambiente, como p. ej.
las referentes a la evacuaci ón
del aceite usado, considerado
en muchos pa íses como un
residuo especial.
… reciclarJunto a la evacuaci ón de los
materiales nocivos para el
medio ambiente, el tema del
reciclaje juega en BMW un
papel de importancia creciente.
As í, p. ej., se marcan de modo
especial las piezas de pl ástico,
lo que permite reutilizarlas den-
tro de un circuito cerrado de
material. Tenga tambi én en
cuenta: la protecci ón del medio
ambiente resulta m ás sencilla
en un taller que en el garaje de
su casa.
10r22bke3.book Seite 75 Freitag, 27. Januar 2006 1:10 13

4
76

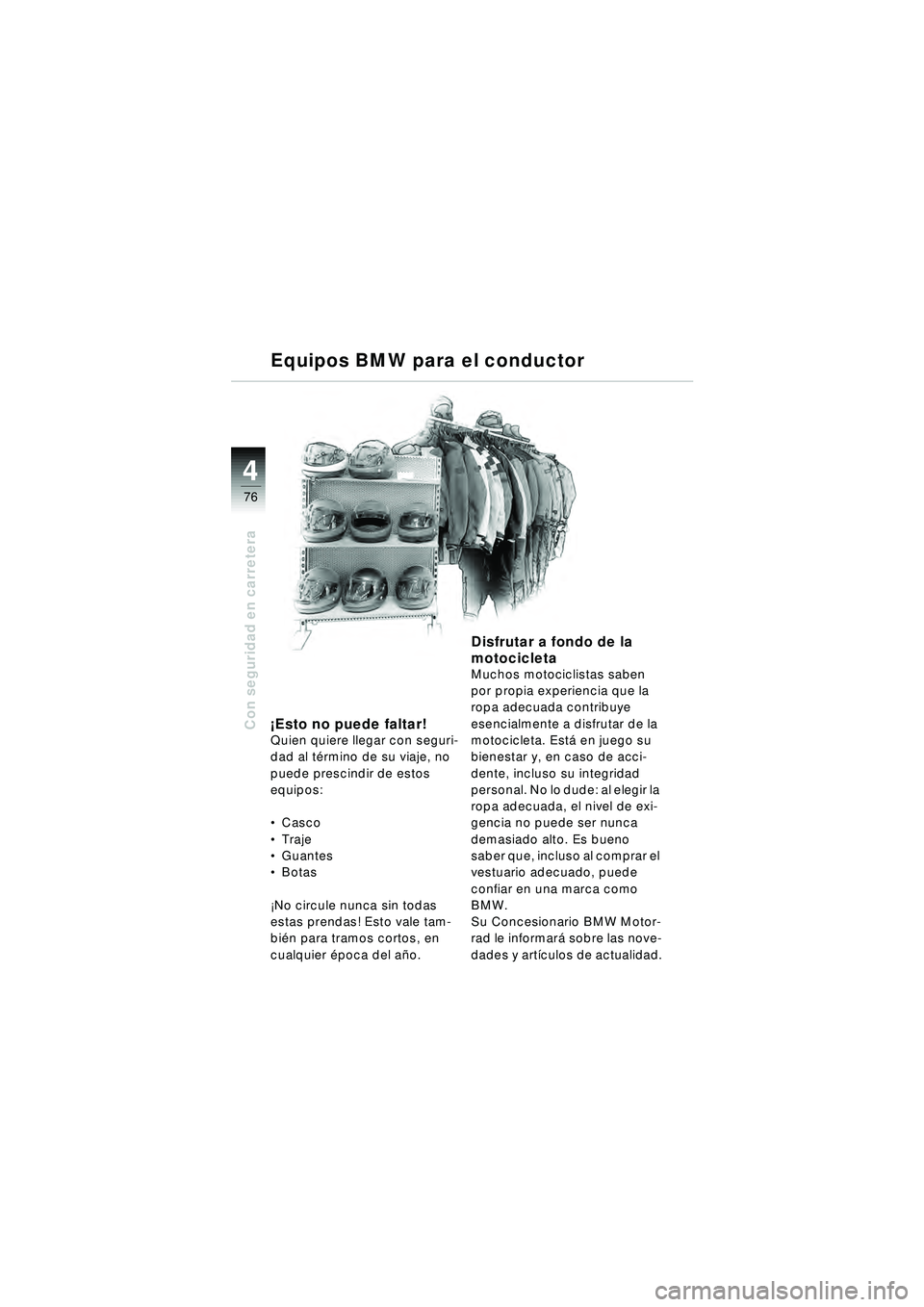

Con seguridad en carretera¡Esto no puede faltar!Quien quiere llegar con seguri-
dad al t érmino de su viaje, no
puede prescindir de estos
equipos:
 Casco
 Traje
 Guantes
 Botas
¡ No circule nunca sin todas
estas prendas! Esto vale tam-
bié n para tramos cortos, en
cualquier época del a ño.
Disfrutar a fondo de la
motocicleta
Muchos motociclistas saben
por propia experiencia que la
ropa adecuada contribuye
esencialmente a disfrutar de la
motocicleta. Est á en juego su
bienestar y, en caso de acci-
dente, incluso su integridad
personal. No lo dude: al elegir la
ropa adecuada, el nivel de exi-
gencia no puede ser nunca
demasiado alto. Es bueno
saber que, incluso al comprar el
vestuario adecuado, puede
confiar en una marca como
BMW.
Su Concesionario BMW Motor-
rad le informará sobre las nove-
dades y art ículos de actualidad.
Equipos BMW para el conductor
10r22bke3.book Seite 76 Freitag, 27. Januar 2006 1:10 13

4
77
Con seguridad en carretera

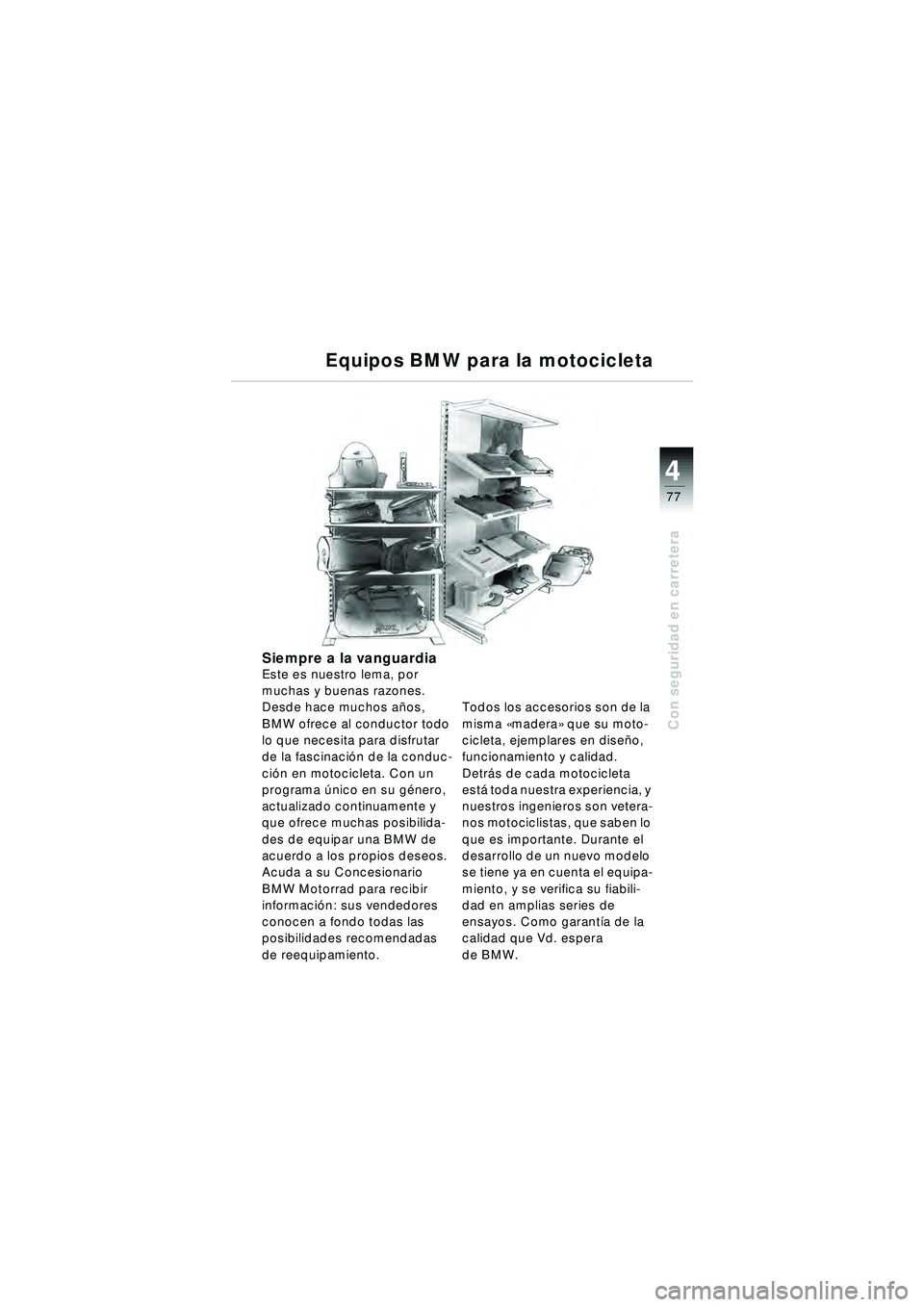

Equipos BMW para la motocicleta
Siempre a la vanguardiaEste es nuestro lema, por
muchas y buenas razones.
Desde hace muchos años,
BMW ofrece al conductor todo
lo que necesita para disfrutar
de la fascinaci ón de la conduc-
ci ón en motocicleta. Con un
programa ú nico en su g énero,
actualizado continuamente y
que ofrece muchas posibilida-
des de equipar una BMW de
acuerdo a los propios deseos.
Acuda a su Concesionario
BMW Motorrad para recibir
informaci ón: sus vendedores
conocen a fondo todas las
posibilidades recomendadas
de reequipamiento. Todos los accesorios son de la
misma
«madera » que su moto-
cicleta, ejemplares en dise ño,
funcionamiento y calidad.
Detr ás de cada motocicleta
est á toda nuestra experiencia, y
nuestros ingenieros son vetera-
nos motociclistas, que saben lo
que es importante. Durante el
desarrollo de un nuevo modelo
se tiene ya en cuenta el equipa-
miento, y se verifica su fiabili-
dad en amplias series de
ensayos. Como garant ía de la
calidad que Vd. espera
de BMW.
10r22bke3.book Seite 77 Freitag, 27. Januar 2006 1:10 13

4
78

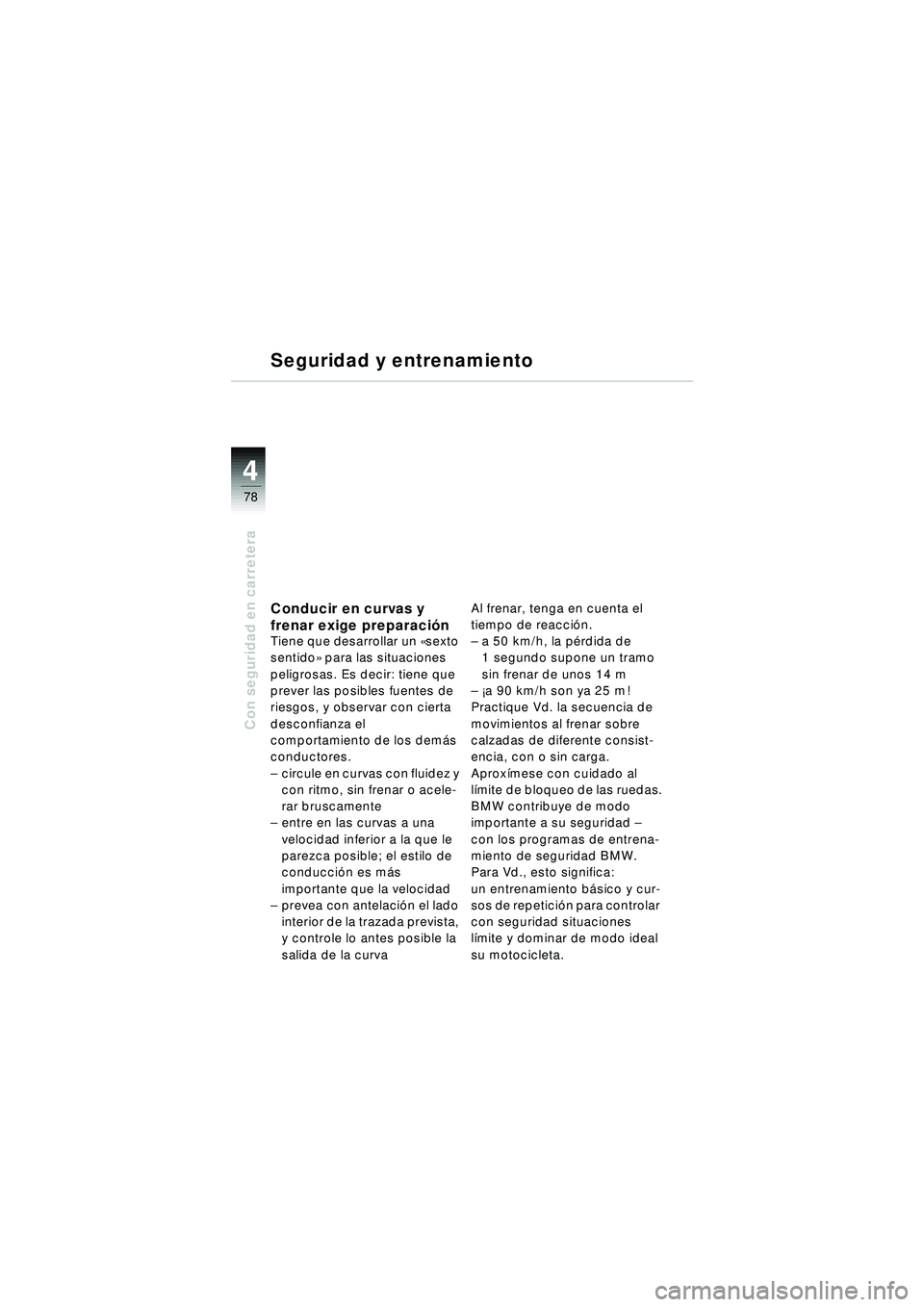

Con seguridad en carretera
Seguridad y entrenamiento
Conducir en curvas y
frenar exige preparación
Tiene que desarrollar un «sexto
sentido » para las situaciones
peligrosas. Es decir: tiene que
prever las posibles fuentes de
riesgos, y observar con cierta
desconfianza el
comportamiento de los demá s
conductores.
– circule en curvas con fluidez y
con ritmo, sin frenar o acele-
rar bruscamente
– entre en las curvas a una
velocidad inferior a la que le
parezca posible; el estilo de
conducci ón es m ás
importante que la velocidad
– prevea con antelaci ón el lado
interior de la trazada prevista,
y controle lo antes posible la
salida de la curva Al frenar, tenga en cuenta el
tiempo de reacci
ón.
– a 50 km/h, la p érdida de
1 segundo supone un tramo
sin frenar de unos 14 m
–¡ a 90 km/h son ya 25 m !
Practique Vd. la secuencia de
movimientos al frenar sobre
calzadas de diferente consist-
encia, con o sin carga.
Aprox ímese con cuidado al
l ímite de bloqueo de las ruedas.
BMW contribuye de modo
importante a su seguridad –
con los programas de entrena-
miento de seguridad BMW.
Para Vd., esto significa:
un entrenamiento bá sico y cur-
sos de repetici ón para controlar
con seguridad situaciones
l ímite y dominar de modo ideal
su motocicleta.
10r22bke3.book Seite 78 Freitag, 27. Januar 2006 1:10 13
