CITROEN BERLINGO ELECTRIC 2015 Betriebsanleitungen (in German)

Füllstände

109
KONTROLLEN
6

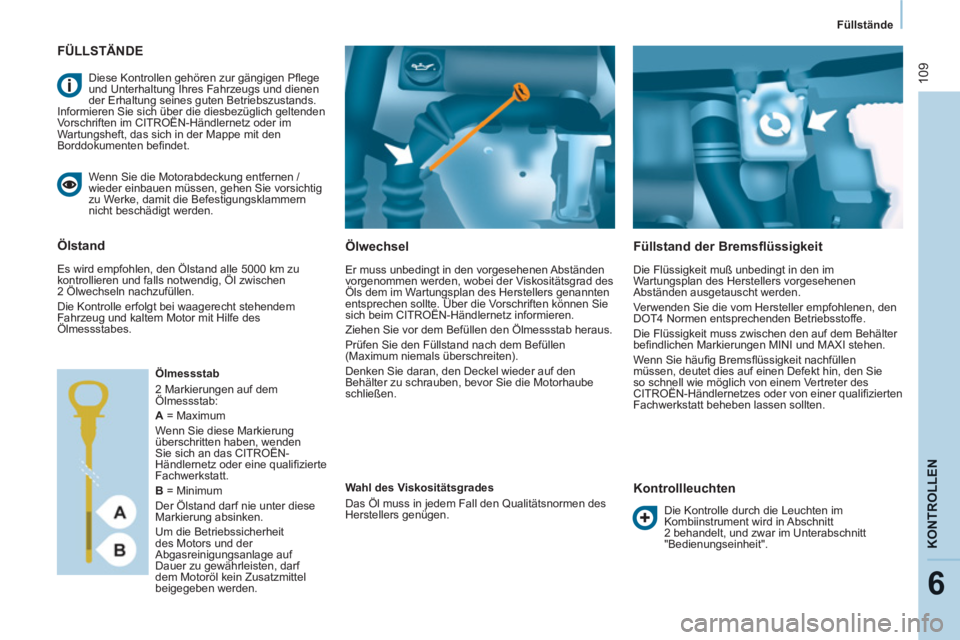

FÜLLSTÄNDE

Ölwechsel

Er muss unbedingt in den vorgesehenen Abständen
vorgenommen werden, wobei der Viskositätsgrad des
Öls dem im Wartungsplan des Herstellers genannten
entsprechen sollte. Über die Vorschriften können Sie
sich beim CITROËN-Händlernetz informieren.
Ziehen Sie vor dem Befüllen den Ölmessstab heraus.
Prüfen Sie den Füllstand nach dem Befüllen
(Maximum niemals überschreiten).
Denken Sie daran, den Deckel wieder auf den
Behälter zu schrauben, bevor Sie die Motorhaube
schließen.

Füllstand der Bremsflüssigkeit

Die Flüssigkeit muß unbedingt in den im
Wartungsplan des Herstellers vorgesehenen
Abständen ausgetauscht werden.
Verwenden Sie die vom Hersteller empfohlenen, den
DOT4 Normen entsprechenden Betriebsstoffe.
Die Flüssigkeit muss zwischen den auf dem Behälter
befi ndlichen Markierungen MINI und MAXI stehen.
Wenn Sie häufi g Bremsfl üssigkeit nachfüllen
müssen, deutet dies auf einen Defekt hin, den Sie
so schnell wie möglich von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifi zierten
Fachwerkstatt beheben lassen sollten.


Kontrollleuchten

Wenn Sie die Motorabdeckung entfernen /
wieder einbauen müssen, gehen Sie vorsichtig
zu Werke, damit die Befestigungsklammern
nicht beschädigt werden.

Ölstand

Es wird empfohlen, den Ölstand alle 5000 km zu
kontrollieren und falls notwendig, Öl zwischen
2 Ölwechseln nachzufüllen.
Die Kontrolle erfolgt bei waagerecht stehendem
Fahrzeug und kaltem Motor mit Hilfe des
Ölmessstabes.

Ölmessstab
2 Markierungen auf dem
Ölmessstab:

A
= Maximum
Wenn Sie diese Markierung
überschritten haben, wenden
Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte
Fachwerkstatt.

B
= Minimum
Der Ölstand darf nie unter diese
Markierung absinken.
Um die Betriebssicherheit
des Motors und der
Abgasreinigungsanlage auf
Dauer zu gewährleisten, darf
dem Motoröl kein Zusatzmittel
beigegeben werden.

Wahl des Viskositätsgrades
Das Öl muss in jedem Fall den Qualitätsnormen des
Herstellers genügen.
Diese Kontrollen gehören zur gängigen Pfl ege
und Unterhaltung Ihres Fahrzeugs und dienen
der Erhaltung seines guten Betriebszustands.
Informieren Sie sich über die diesbezüglich geltenden
Vorschriften im CITROËN-Händlernetz oder im
Wartungsheft, das sich in der Mappe mit den
Borddokumenten befi ndet.
Die Kontrolle durch die Leuchten im
Kombiinstrument wird in Abschnitt
2 behandelt, und zwar im Unterabschnitt
"Bedienungseinheit".

Füllstände

11 0

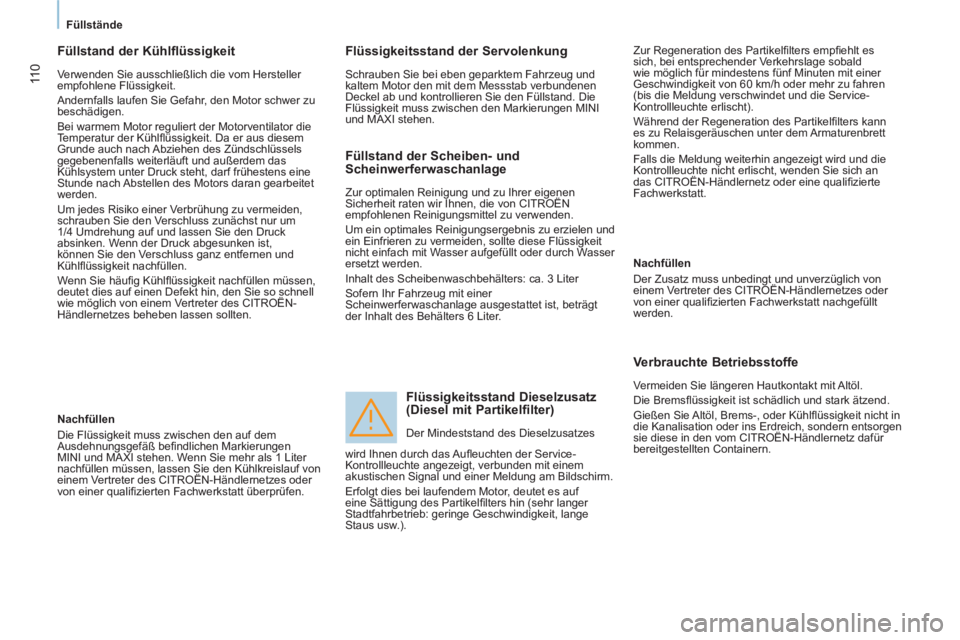

Füllstand der Kühlflüssigkeit

Verwenden Sie ausschließlich die vom Hersteller
empfohlene Flüssigkeit.
Andernfalls laufen Sie Gefahr, den Motor schwer zu
beschädigen.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlfl üssigkeit. Da er aus diesem
Grunde auch nach Abziehen des Zündschlüssels
gegebenenfalls weiterläuft und außerdem das
Kühlsystem unter Druck steht, darf frühestens eine
Stunde nach Abstellen des Motors daran gearbeitet
werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um
1/4 Umdrehung auf und lassen Sie den Druck
absinken. Wenn der Druck abgesunken ist,
können Sie den Verschluss ganz entfernen und
Kühlfl üssigkeit nachfüllen.
Wenn Sie häufi g Kühlfl üssigkeit nachfüllen müssen,
deutet dies auf einen Defekt hin, den Sie so schnell
wie möglich von einem Vertreter des CITROËN-
Händlernetzes beheben lassen sollten.

Flüssigkeitsstand der Servolenkung

Schrauben Sie bei eben geparktem Fahrzeug und
kaltem Motor den mit dem Messstab verbundenen
Deckel ab und kontrollieren Sie den Füllstand. Die
Flüssigkeit muss zwischen den Markierungen MINI
und MAXI stehen. Zur Regeneration des Partikelfi lters empfi ehlt es
sich, bei entsprechender Verkehrslage sobald
wie möglich für mindestens fünf Minuten mit einer
Geschwindigkeit von 60 km/h oder mehr zu fahren
(bis die Meldung verschwindet und die Service-
Kontrollleuchte erlischt).
Während der Regeneration des Partikelfi lters kann
es zu Relaisgeräuschen unter dem Armaturenbrett
kommen.
Falls die Meldung weiterhin angezeigt wird und die
Kontrollleuchte nicht erlischt, wenden Sie sich an
das CITROËN-Händlernetz oder eine qualifi zierte
Fachwerkstatt.

Nachfüllen
Die Flüssigkeit muss zwischen den auf dem
Ausdehnungsgefäß befi ndlichen Markierungen
MINI und MAXI stehen. Wenn Sie mehr als 1 Liter
nachfüllen müssen, lassen Sie den Kühlkreislauf von
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifi zierten Fachwerkstatt überprüfen.



Füllstand der Scheiben- und
Scheinwerferwaschanlage
Zur optimalen Reinigung und zu Ihrer eigenen
Sicherheit raten wir Ihnen, die von CITROËN
empfohlenen Reinigungsmittel zu verwenden.
Um ein optimales Reinigungsergebnis zu erzielen und
ein Einfrieren zu vermeiden, sollte diese Flüssigkeit
nicht einfach mit Wasser aufgefüllt oder durch Wasser
ersetzt werden.
Inhalt des Scheibenwaschbehälters: ca. 3 Liter
Sofern Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet ist, beträgt
der Inhalt des Behälters 6 Liter.


Flüssigkeitsstand Dieselzusatz
(Diesel mit Partikelfilter)
Der Mindeststand des Dieselzusatzes
Nachfüllen
Der Zusatz muss unbedingt und unverzüglich von
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifi zierten Fachwerkstatt nachgefüllt
werden.



Verbrauchte Betriebsstoffe

Vermeiden Sie längeren Hautkontakt mit Altöl.
Die Bremsfl üssigkeit ist schädlich und stark ätzend.
Gießen Sie Altöl, Brems-, oder Kühlfl üssigkeit nicht in
die Kanalisation oder ins Erdreich, sondern entsorgen
sie diese in den vom CITROËN-Händlernetz dafür
bereitgestellten Containern.
wird Ihnen durch das Aufl euchten der Service-
Kontrollleuchte angezeigt, verbunden mit einem
akustischen Signal und einer Meldung am Bildschirm.
Erfolgt dies bei laufendem Motor, deutet es auf
eine Sättigung des Partikelfi lters hin (sehr langer
Stadtfahrbetrieb: geringe Geschwindigkeit, lange
Staus usw.).

Kontrollen
111
KONTROLLEN
6
KONTROLLEN

Aktivkohlefilter und Innenraumfilter

Über eine Klappe unter dem Handschuhfach können
die Filter gewechselt werden.
Der Aktivkohlefi lter sorgt für eine dauerhafte und
effi ziente Staubfi lterung.
Ein verschmutzter Innenraumfi lter kann die
Leistungsfähigkeit des Klimasystems beeinträchtigen
und unangenehme Gerüche erzeugen.
Wir empfehlen Ihnen einen kombinierten
Innenraumfi lter. Durch den speziellen Zusatzaktivfi lter
trägt er zur Reinigung der Atemluft für die Insassen
und zur Sauberkeit des Innenraums bei (Verringerung
von Allergiesymptomen, unangenehmen Gerüchen
und Ölablagerungen).

Partikelfilter (Diesel)

Die Wartung des Partikelfi lters muss von einem
Vertreter des CITROËN-Händlernetzes durchgeführt
werden.
Beim Beschleunigen nach längerer Fahrt mit
sehr niedriger Geschwindigkeit oder im Leerlauf
kann möglicherweise Wasserdampf am Auspuff
ausgestoßen werden. Dieser wirkt sich jedoch nicht
negativ auf das Fahrzeugverhalten und die Umwelt
aus.

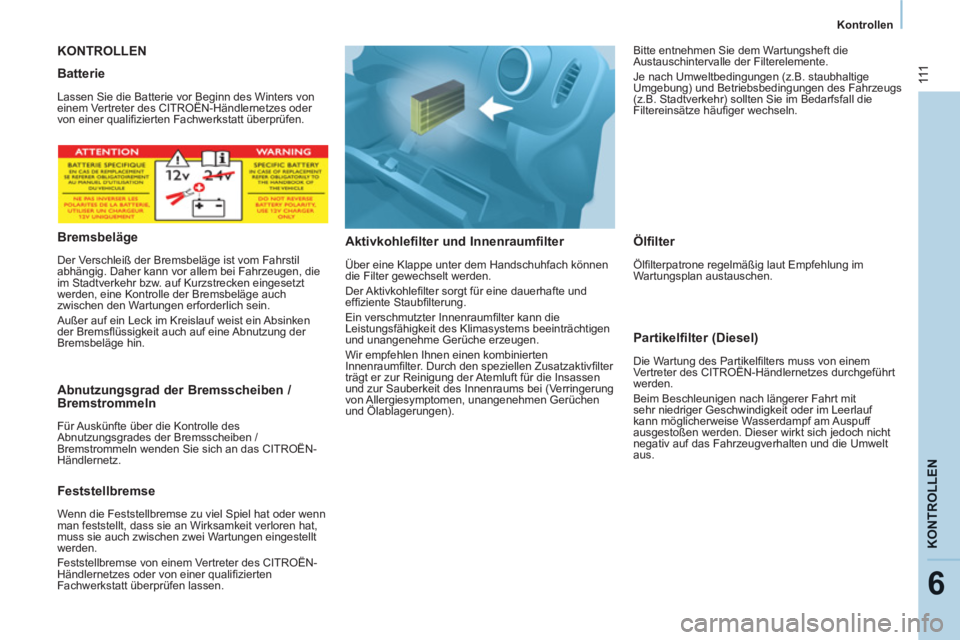

Batterie

Lassen Sie die Batterie vor Beginn des Winters von
einem Vertreter des CITROËN-Händlernetzes oder
von einer qualifi zierten Fachwerkstatt überprüfen.


Bremsbeläge

Der Verschleiß der Bremsbeläge ist vom Fahrstil
abhängig. Daher kann vor allem bei Fahrzeugen, die
im Stadtverkehr bzw. auf Kurzstrecken eingesetzt
werden, eine Kontrolle der Bremsbeläge auch
zwischen den Wartungen erforderlich sein.
Außer auf ein Leck im Kreislauf weist ein Absinken
der Bremsfl üssigkeit auch auf eine Abnutzung der
Bremsbeläge hin.


Abnutzungsgrad der Bremsscheiben /
Bremstrommeln
Für Auskünfte über die Kontrolle des
Abnutzungsgrades der Bremsscheiben /
Bremstrommeln wenden Sie sich an das CITROËN-
Händlernetz.


Feststellbremse

Wenn die Feststellbremse zu viel Spiel hat oder wenn
man feststellt, dass sie an Wirksamkeit verloren hat,
muss sie auch zwischen zwei Wartungen eingestellt
werden.
Feststellbremse von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen lassen.


Ölfilter

Ölfi lterpatrone regelmäßig laut Empfehlung im
Wartungsplan austauschen. Bitte entnehmen Sie dem Wartungsheft die
Austauschintervalle der Filterelemente.
Je nach Umweltbedingungen (z.B. staubhaltige
Umgebung) und Betriebsbedingungen des Fahrzeugs
(z.B. Stadtverkehr) sollten Sie im Bedarfsfall die
Filtereinsätze häufi ger wechseln.

Kontrollen

11 2

Um die Hauptfüllstände und bestimmte
Fahrzeugkomponenten laut Wartungsplan des
Herstellers zu kontrollieren, schauen Sie bitte
im Wartungs- und Garantieheft auf den für den Motor
Ihres Fahrzeugs geltenden Seiten nach.

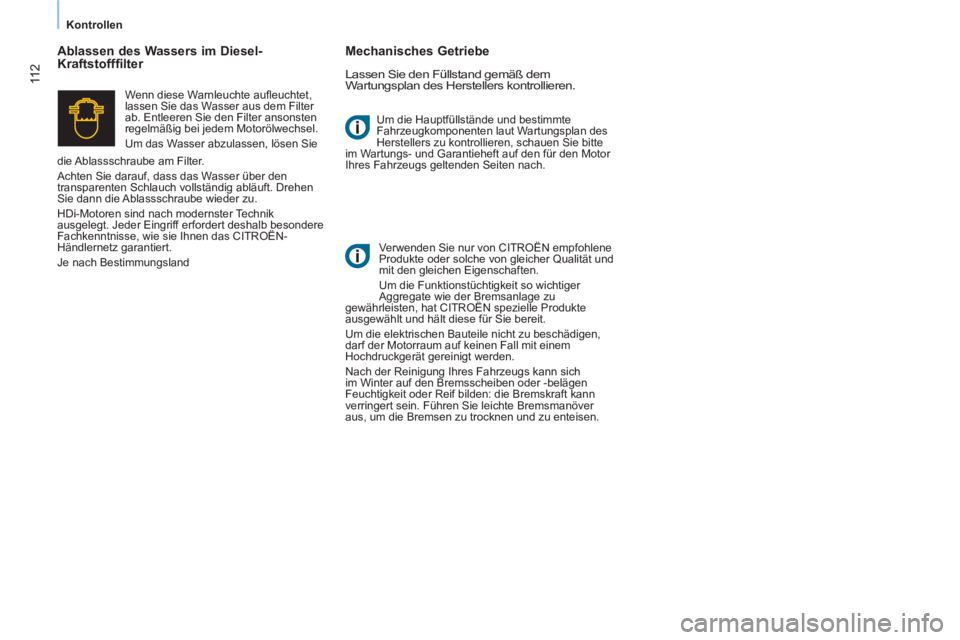

Ablassen des Wassers im Diesel-
Kraftstofffilter
Mechanisches Getriebe

Lassen Sie den Füllstand gemäß dem
Wartungsplan des Herstellers kontrollieren.

Verwenden Sie nur von CITROËN empfohlene
Produkte oder solche von gleicher Qualität und
mit den gleichen Eigenschaften.
Um die Funktionstüchtigkeit so wichtiger
Aggregate wie der Bremsanlage zu
gewährleisten, hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Um die elektrischen Bauteile nicht zu beschädigen,
darf der Motorraum auf keinen Fall mit einem
Hochdruckgerät gereinigt werden.
Nach der Reinigung Ihres Fahrzeugs kann sich
im Winter auf den Bremsscheiben oder -belägen
Feuchtigkeit oder Reif bilden: die Bremskraft kann
verringert sein. Führen Sie leichte Bremsmanöver
aus, um die Bremsen zu trocknen und zu enteisen. Wenn diese Warnleuchte aufl euchtet,
lassen Sie das Wasser aus dem Filter
ab. Entleeren Sie den Filter ansonsten
regelmäßig bei jedem Motorölwechsel.
Um das Wasser abzulassen, lösen Sie
die Ablassschraube am Filter.
Achten Sie darauf, dass das Wasser über den
transparenten Schlauch vollständig abläuft. Drehen
Sie dann die Ablassschraube wieder zu.
HDi-Motoren sind nach modernster Technik
ausgelegt. Jeder Eingriff erfordert deshalb besondere
Fachkenntnisse, wie sie Ihnen das CITROËN-
Händlernetz garantiert.
Je nach Bestimmungsland

Kraftstoff
11 3
KONTROLLEN
6

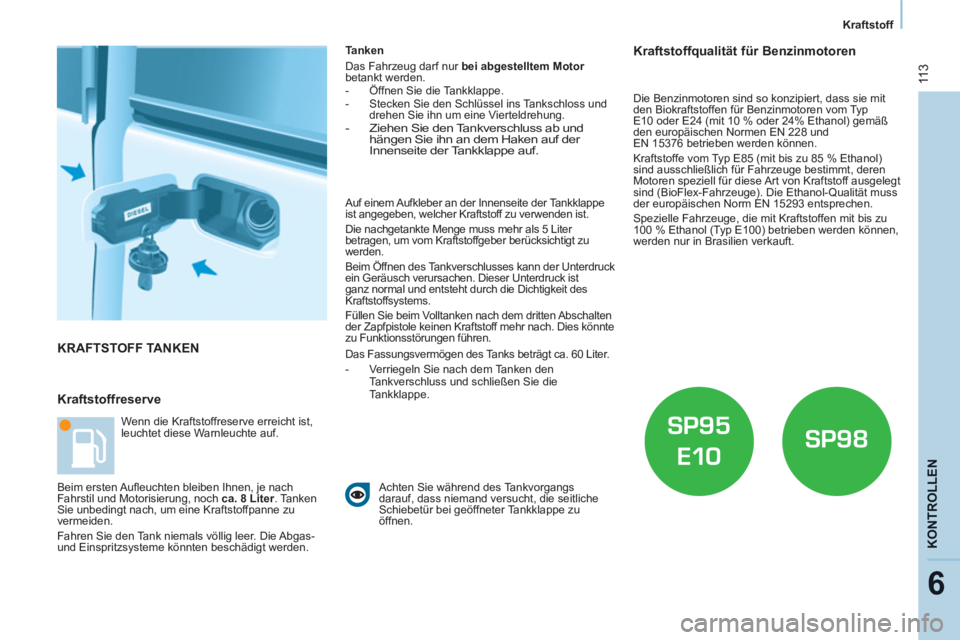

KRAFTSTOFF TANKEN

Kraftstoffreserve


Tanken
Das Fahrzeug darf nur bei abgestelltem Motor

betankt werden.


- Öffnen Sie die Tankklappe.

- Stecken Sie den Schlüssel ins Tankschloss und
drehen Sie ihn um eine Vierteldrehung.

- Ziehen Sie den Tankverschluss ab und
hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.




Achten Sie während des Tankvorgangs
darauf, dass niemand versucht, die seitliche
Schiebetür bei geöffneter Tankklappe zu
öffnen. Wenn die Kraftstoffreserve erreicht ist,
leuchtet diese Warnleuchte auf.
Beim ersten Aufl euchten bleiben Ihnen, je nach
Fahrstil und Motorisierung, noch ca. 8 Liter
. Tanken
Sie unbedingt nach, um eine Kraftstoffpanne zu
vermeiden.
Fahren Sie den Tank niemals völlig leer. Die Abgas-
und Einspritzsysteme könnten beschädigt werden.









Kraftstoffqualität für Benzinmotoren

Auf einem Aufkleber an der Innenseite der Tankklappe
ist angegeben, welcher Kraftstoff zu verwenden ist.
Die nachgetankte Menge muss mehr als 5 Liter
betragen, um vom Kraftstoffgeber berücksichtigt zu
werden.
Beim Öffnen des Tankverschlusses kann der Unterdruck
ein Geräusch verursachen. Dieser Unterdruck ist
ganz normal und entsteht durch die Dichtigkeit des
Kraftstoffsystems.
Füllen Sie beim Volltanken nach dem
dritten Abschalten
der Zapfpistole keinen Kraftstoff mehr nach. Dies könnte
zu Funktionsstörungen führen.
Das Fassungsvermögen des Tanks beträgt ca. 60 Liter.


- Verriegeln Sie nach dem Tanken den
Tankverschluss und schließen Sie die
Tankklappe.

Die Benzinmotoren sind so konzipiert, dass sie mit
den Biokraftstoffen für Benzinmotoren vom Typ
E10 oder E24 (mit 10 % oder 24% Ethanol) gemäß
den europäischen Normen EN 228 und
EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt, deren
Motoren speziell für diese Art von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol-Qualität muss
der europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis zu
100 % Ethanol (Typ E100) betrieben werden können,
werden nur in Brasilien verkauft.

DIESEL


Kraftstoff

11 4

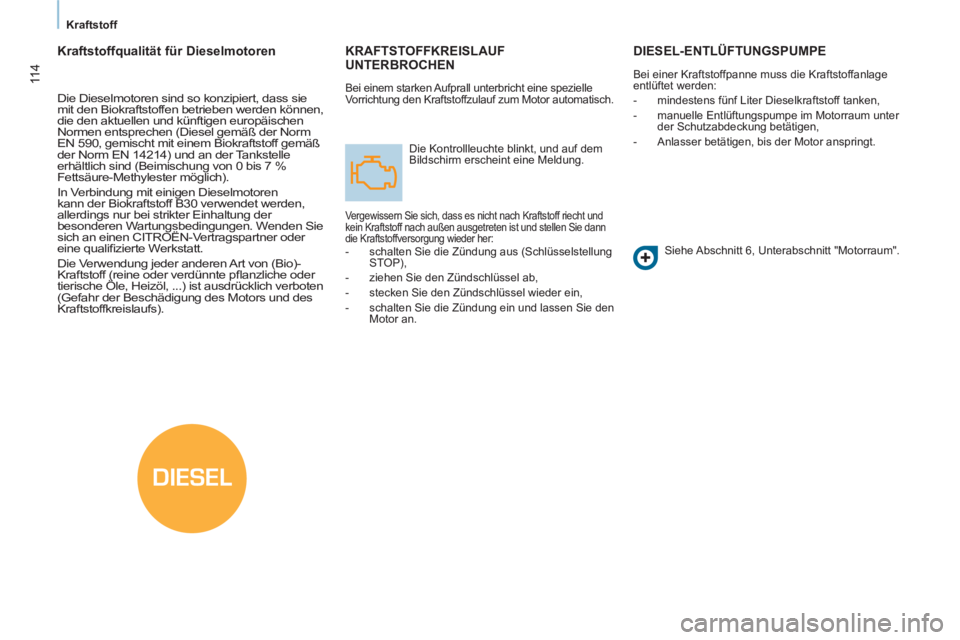

KRAFTSTOFFKREISLAUF UNTERBROCHEN

Bei einem starken Aufprall unterbricht eine spezielle
Vorrichtung den Kraftstoffzulauf zum Motor automatisch.
Die Kontrollleuchte blinkt, und auf dem
Bildschirm erscheint eine Meldung.
Vergewissern Sie sich, dass es nicht nach Kraftstoff riecht und
kein Kraftstoff nach außen ausgetreten ist und stellen Sie dann
die Kraftstoffversorgung wieder her:


- schalten Sie die Zündung aus (Schlüsselstellung
STOP),

- ziehen Sie den Zündschlüssel ab,

- stecken Sie den Zündschlüssel wieder ein,

- schalten Sie die Zündung ein und lassen Sie den
Motor an.

DIESEL-ENTLÜFTUNGSPUMPE



Bei einer Kraftstoffpanne muss die Kraftstoffanlage
entlüftet werden:


- mindestens fünf Liter Dieselkraftstoff tanken,

- manuelle Entlüftungspumpe im Motorraum unter
der Schutzabdeckung betätigen,

- Anlasser betätigen, bis der Motor anspringt.
Siehe Abschnitt 6, Unterabschnitt "Motorraum".













Kraftstoffqualität für Dieselmotoren


Die Dieselmotoren sind so konzipiert, dass sie
mit den Biokraftstoffen betrieben werden können,
die den aktuellen und künftigen europäischen
Normen entsprechen (Diesel gemäß der Norm
EN 590, gemischt mit einem Biokraftstoff gemäß
der Norm EN 14214) und an der Tankstelle
erhältlich sind (Beimischung von 0 bis 7 %
Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren
kann der Biokraftstoff B30 verwendet werden,
allerdings nur bei strikter Einhaltung der
besonderen Wartungsbedingungen. Wenden Sie
sich an einen CITROËN-Vertragspartner oder
eine qualifi zierte Werkstatt.
Die Verwendung jeder anderen Art von (Bio)-
Kraftstoff (reine oder verdünnte pfl anzliche oder
tierische Öle, Heizöl, ...) ist ausdrücklich verboten
(Gefahr der Beschädigung des Motors und des
Kraftstoffkreislaufs).

11 5
Batterie
SCHNELLHILF
E
7

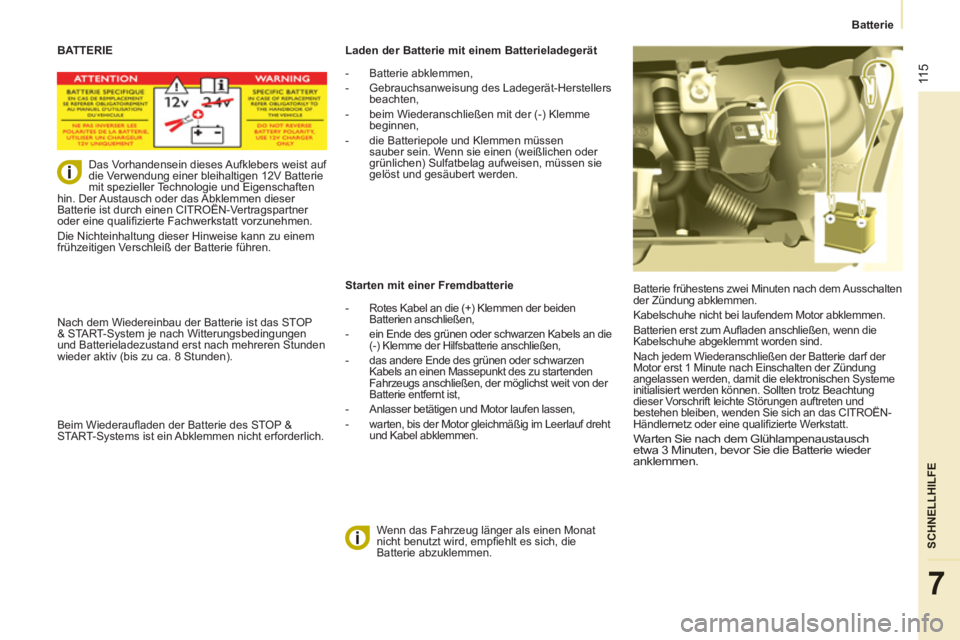

BATTERIE
Batterie frühestens zwei Minuten nach dem Ausschalten
der Zündung abklemmen.
Kabelschuhe nicht bei laufendem Motor abklemmen.
Batterien erst zum Aufl aden anschließen, wenn die
Kabelschuhe abgeklemmt worden sind.
Nach jedem Wiederanschließen der Batterie darf der
Motor erst 1 Minute nach Einschalten der Zündung
angelassen werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen auftreten und
bestehen bleiben, wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte Werkstatt.

Warten Sie nach dem Glühlampenaustausch
etwa 3 Minuten, bevor Sie die Batterie wieder
anklemmen.


Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfi ehlt es sich, die
Batterie abzuklemmen.
Laden der Batterie mit einem Batterieladegerät


- Batterie abklemmen,

- Gebrauchsanweisung des Ladegerät-Herstellers
beachten,

- beim Wiederanschließen mit der (-) Klemme
beginnen,

- die Batteriepole und Klemmen müssen
sauber sein. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.


Starten mit einer Fremdbatterie


- Rotes Kabel an die (+) Klemmen der beiden
Batterien anschließen,

- ein Ende des grünen oder schwarzen Kabels an die
(-) Klemme der Hilfsbatterie anschließen,

- das andere Ende des grünen oder schwarzen
Kabels an einen Massepunkt des zu startenden
Fahrzeugs anschließen, der möglichst weit von der
Batterie entfernt ist,

- Anlasser betätigen und Motor laufen lassen,

- warten, bis der Motor gleichmäßig im Leerlauf dreht
und Kabel abklemmen.




Das Vorhandensein dieses Aufklebers weist auf
die Verwendung einer bleihaltigen 12V Batterie
mit spezieller Technologie und Eigenschaften
hin. Der Austausch oder das Abklemmen dieser
Batterie ist durch einen CITROËN-Vertragspartner
oder eine qualifi zierte Fachwerkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise kann zu einem
frühzeitigen Verschleiß der Batterie führen.

Nach dem Wiedereinbau der Batterie ist das STOP
& START-System je nach Witterungsbedingungen
und Batterieladezustand erst nach mehreren Stunden
wieder aktiv (bis zu ca. 8 Stunden).

Beim Wiederaufl aden der Batterie des STOP &
START-Systems ist ein Abklemmen nicht erforderlich.

11 6


Batterie

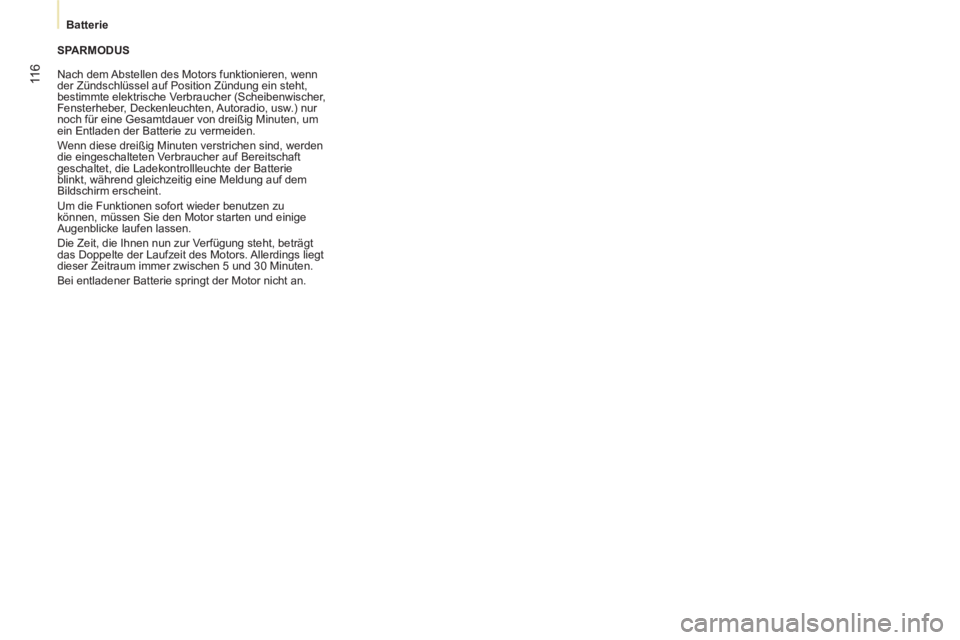

SPARMODUS
Nach dem Abstellen des Motors funktionieren, wenn
der Zündschlüssel auf Position Zündung ein steht,
bestimmte elektrische Verbraucher (Scheibenwischer,
Fensterheber, Deckenleuchten, Autoradio, usw.) nur
noch für eine Gesamtdauer von dreißig Minuten, um
ein Entladen der Batterie zu vermeiden.
Wenn diese dreißig Minuten verstrichen sind, werden
die eingeschalteten Verbraucher auf Bereitschaft
geschaltet, die Ladekontrollleuchte der Batterie
blinkt, während gleichzeitig eine Meldung auf dem
Bildschirm erscheint.
Um die Funktionen sofort wieder benutzen zu
können, müssen Sie den Motor starten und einige
Augenblicke laufen lassen.
Die Zeit, die Ihnen nun zur Verfügung steht, beträgt
das Doppelte der Laufzeit des Motors. Allerdings liegt
dieser Zeitraum immer zwischen 5 und 30 Minuten.
Bei entladener Batterie springt der Motor nicht an.

Radwechsel

11 7
7

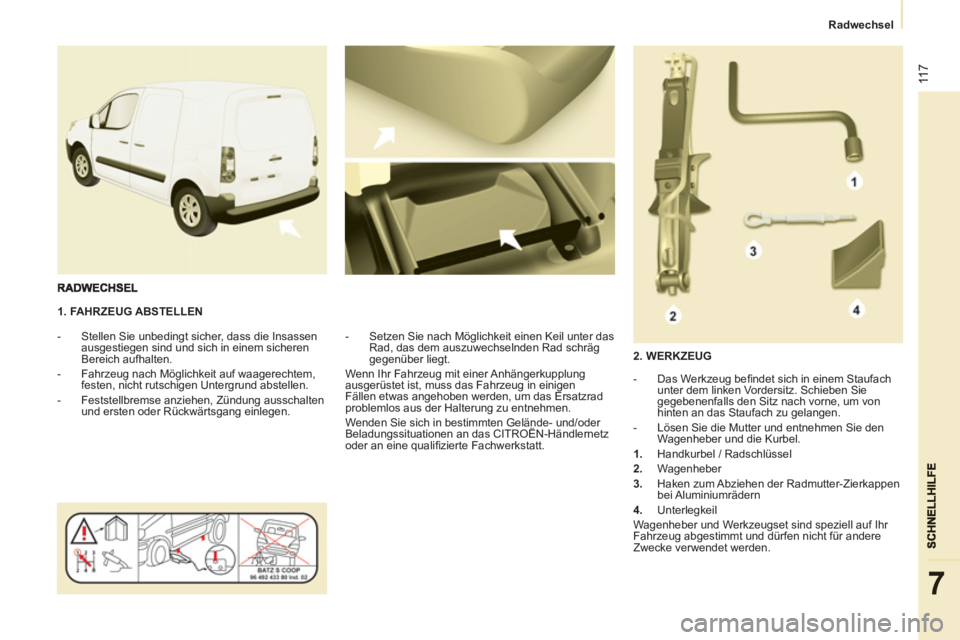

1. FAHRZEUG ABSTELLEN


- Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.

- Fahrzeug nach Möglichkeit auf waagerechtem,
festen, nicht rutschigen Untergrund abstellen.

- Feststellbremse anziehen, Zündung ausschalten
und ersten oder Rückwärtsgang einlegen.
- Setzen Sie nach Möglichkeit einen Keil unter das
Rad, das dem auszuwechselnden Rad schräg
gegenüber liegt.
Wenn Ihr Fahrzeug mit einer Anhängerkupplung
ausgerüstet ist, muss das Fahrzeug in einigen
Fällen etwas angehoben werden, um das Ersatzrad
problemlos aus der Halterung zu entnehmen.
Wenden Sie sich in bestimmten Gelände- und/oder
Beladungssituationen an das CITROËN-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.


2. WERKZEUG


- Das Werkzeug befi ndet sich in einem Staufach
unter dem linken Vordersitz. Schieben Sie
gegebenenfalls den Sitz nach vorne, um von
hinten an das Staufach zu gelangen.

- Lösen Sie die Mutter und entnehmen Sie den
Wagenheber und die Kurbel.


1.
Handkurbel / Radschlüssel

2.
Wagenheber

3.
Haken zum Abziehen der Radmutter-Zierkappen
bei Aluminiumrädern

4.
Unterlegkeil
Wagenheber und Werkzeugset sind speziell auf Ihr
Fahrzeug abgestimmt und dürfen nicht für andere
Zwecke verwendet werden.

Radwechsel

11 8

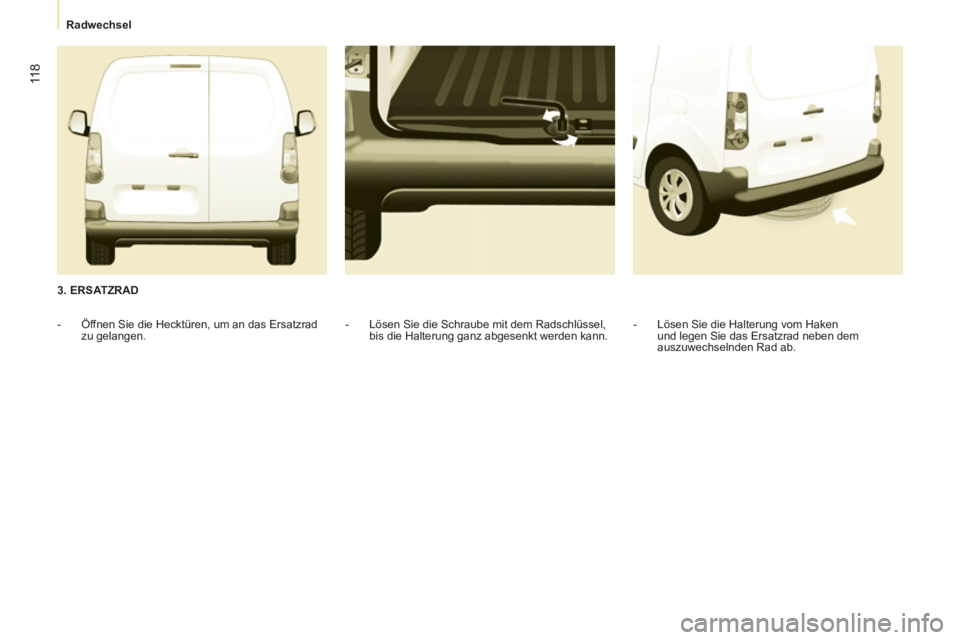

3. ERSATZRAD

- Lösen Sie die Halterung vom Haken
und legen Sie das Ersatzrad neben dem
auszuwechselnden Rad ab.

- Lösen Sie die Schraube mit dem Radschlüssel,
bis die Halterung ganz abgesenkt werden kann.

- Öffnen Sie die Hecktüren, um an das Ersatzrad
zu gelangen.
