Page 121 of 272

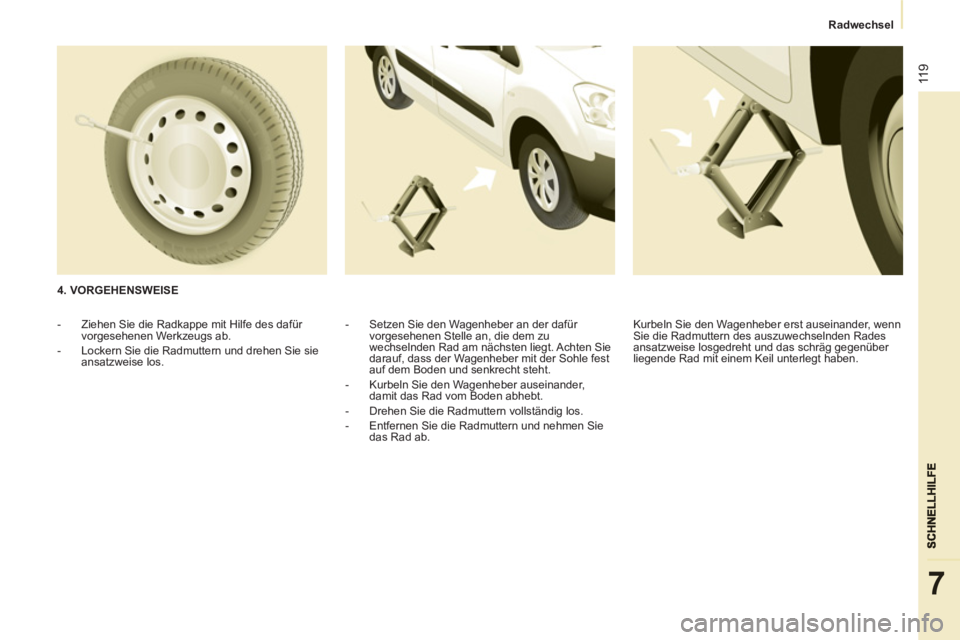

Radwechsel
11 9
7
4. VORGEHENSWEISE
- Setzen Sie den Wagenheber an der dafür
vorgesehenen Stelle an, die dem zu
wechselnden Rad am nächsten liegt. Achten Sie
darauf, dass der Wagenheber mit der Sohle fest
auf dem Boden und senkrecht steht.
- Kurbeln Sie den Wagenheber auseinander,
damit das Rad vom Boden abhebt.
- Drehen Sie die Radmuttern vollständig los.
- Entfernen Sie die Radmuttern und nehmen Sie
das Rad ab.
- Ziehen Sie die Radkappe mit Hilfe des dafür
vorgesehenen Werkzeugs ab.
- Lockern Sie die Radmuttern und drehen Sie sie
ansatzweise los. Kurbeln Sie den Wagenheber erst auseinander, wenn
Sie die Radmuttern des auszuwechselnden Rades
ansatzweise losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt haben.
Page 122 of 272

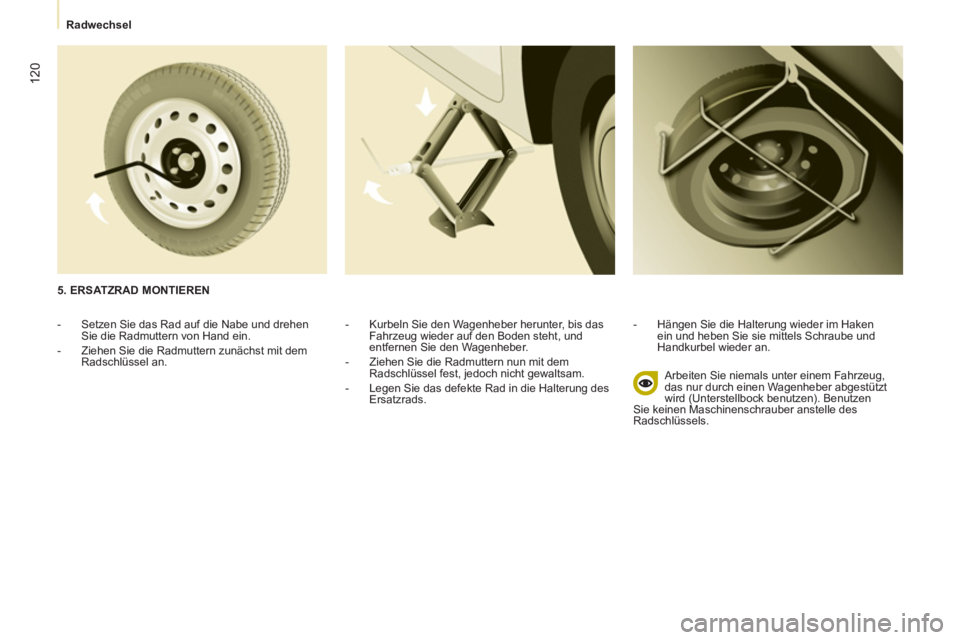

Radwechsel
120
- Kurbeln Sie den Wagenheber herunter, bis das
Fahrzeug wieder auf den Boden steht, und
entfernen Sie den Wagenheber.
- Ziehen Sie die Radmuttern nun mit dem
Radschlüssel fest, jedoch nicht gewaltsam.
- Legen Sie das defekte Rad in die Halterung des
Ersatzrads.
- Hängen Sie die Halterung wieder im Haken
ein und heben Sie sie mittels Schraube und
Handkurbel wieder an.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird (Unterstellbock benutzen). Benutzen
Sie keinen Maschinenschrauber anstelle des
Radschlüssels.
5. ERSATZRAD MONTIEREN
- Setzen Sie das Rad auf die Nabe und drehen
Sie die Radmuttern von Hand ein.
- Ziehen Sie die Radmuttern zunächst mit dem
Radschlüssel an.
Page 123 of 272

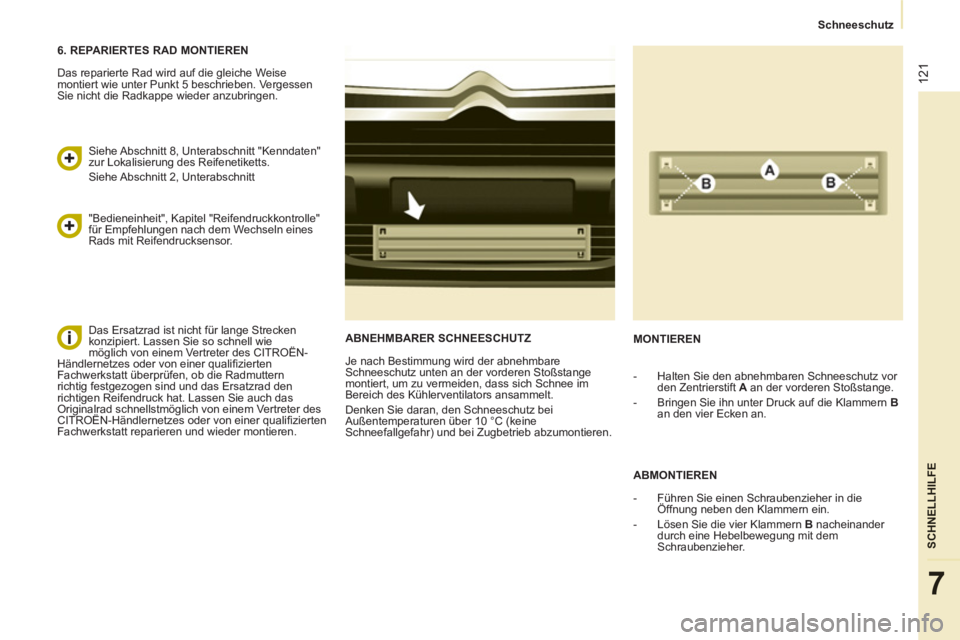

Schneeschutz
121
SCHNELLHILF
E
7
ABNEHMBARER SCHNEESCHUTZ
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10 °C (keine
Schneefallgefahr) und bei Zugbetrieb abzumontieren.
MONTIEREN
ABMONTIEREN
- Führen Sie einen Schraubenzieher in die
Öffnung neben den Klammern ein.
- Lösen Sie die vier Klammern B
nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.
- Halten Sie den abnehmbaren Schneeschutz vor
den Zentrierstift A
an der vorderen Stoßstange.
- Bringen Sie ihn unter Druck auf die Klammern B
an den vier Ecken an.
6. REPARIERTES RAD MONTIEREN
Das reparierte Rad wird auf die gleiche Weise
montiert wie unter Punkt 5 beschrieben. Vergessen
Sie nicht die Radkappe wieder anzubringen.
Siehe Abschnitt 8, Unterabschnitt "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Siehe Abschnitt 2, Unterabschnitt
"Bedieneinheit", Kapitel "Reifendruckkontrolle"
für Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange Strecken
konzipiert. Lassen Sie so schnell wie
möglich von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifi zierten
Fachwerkstatt überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat. Lassen Sie auch das
Originalrad schnellstmöglich von einem Vertreter des
CITROËN-Händlernetzes oder von einer qualifi zierten
Fachwerkstatt reparieren und wieder montieren.
Page 124 of 272

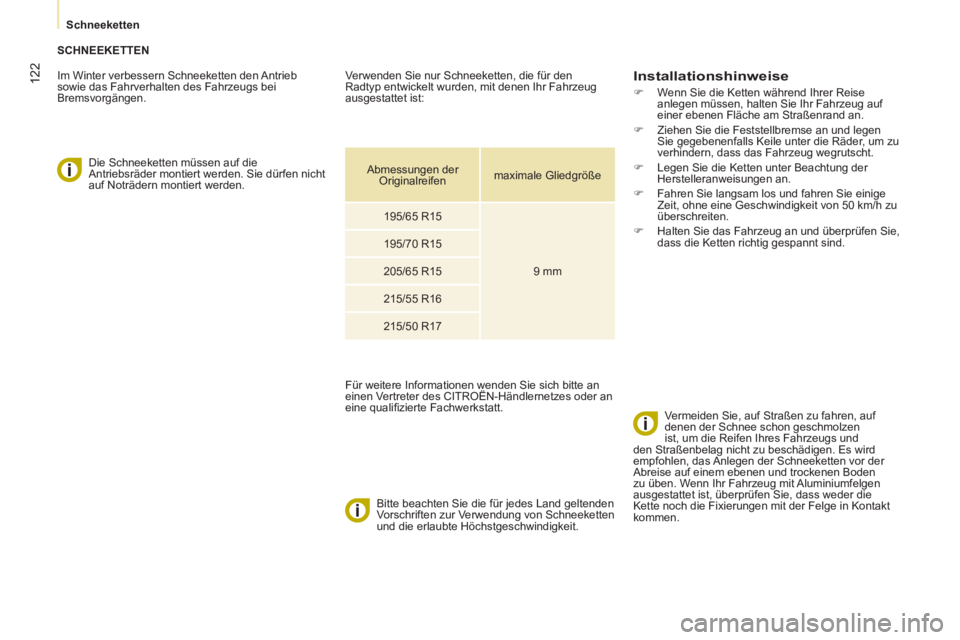

Schneeketten
122
SCHNEEKETTEN
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen.
Die Schneeketten müssen auf die
Antriebsräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Verwendung von Schneeketten
und die erlaubte Höchstgeschwindigkeit.
Installationshinweise
)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.
)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten vor der
Abreise auf einem ebenen und trockenen Boden
zu üben. Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder die
Kette noch die Fixierungen mit der Felge in Kontakt
kommen.
Verwenden Sie nur Schneeketten, die für den
Radtyp entwickelt wurden, mit denen Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifi zierte Fachwerkstatt.
Abmessungen der
Originalreifen
maximale Gliedgröße
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Page 125 of 272

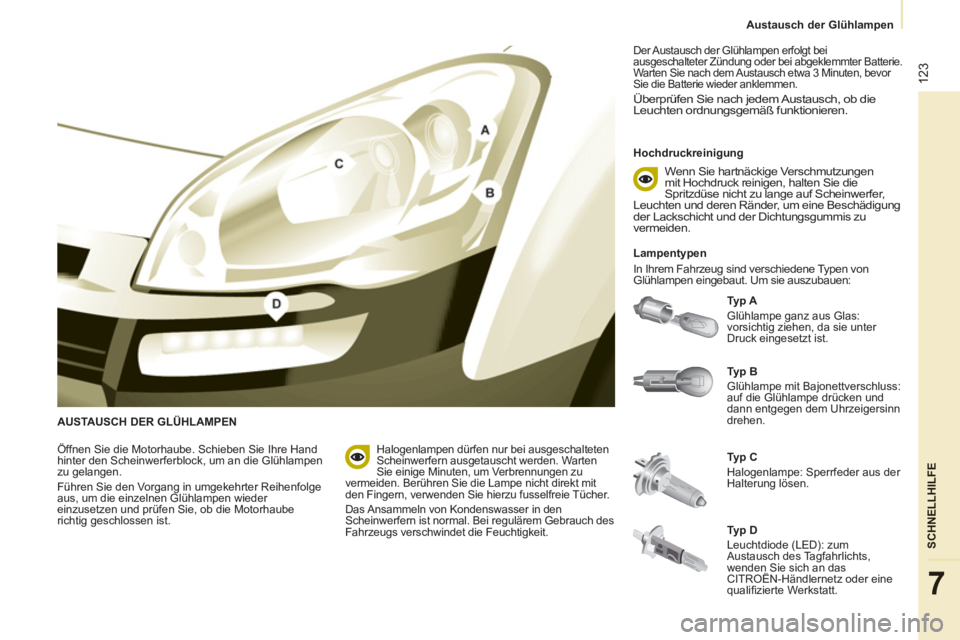

Austausch der Glühlampen
123
SCHNELLHILF
E
7
AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Öffnen Sie die Motorhaube. Schieben Sie Ihre Hand
hinter den Scheinwerferblock, um an die Glühlampen
zu gelangen.
Führen Sie den Vorgang in umgekehrter Reihenfolge
aus, um die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die Motorhaube
richtig geschlossen ist.
Typ C
Halogenlampe: Sperrfeder aus der
Halterung lösen.
Halogenlampen dürfen nur bei ausgeschalteten
Scheinwerfern ausgetauscht werden. Warten
Sie einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht direkt mit
den Fingern, verwenden Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem Gebrauch des
Fahrzeugs verschwindet die Feuchtigkeit. Der Austausch der Glühlampen erfolgt bei
ausgeschalteter Zündung oder bei abgeklemmter Batterie.
Warten Sie nach dem Austausch etwa 3 Minuten, bevor
Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob die
Leuchten ordnungsgemäß funktionieren.
Hochdruckreinigung
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine Beschädigung
der Lackschicht und der Dichtungsgummis zu
vermeiden.
Typ D
Leuchtdiode (LED): zum
Austausch des Tagfahrlichts,
wenden Sie sich an das
CITROËN-Händlernetz oder eine
qualifi zierte Werkstatt.
Page 126 of 272

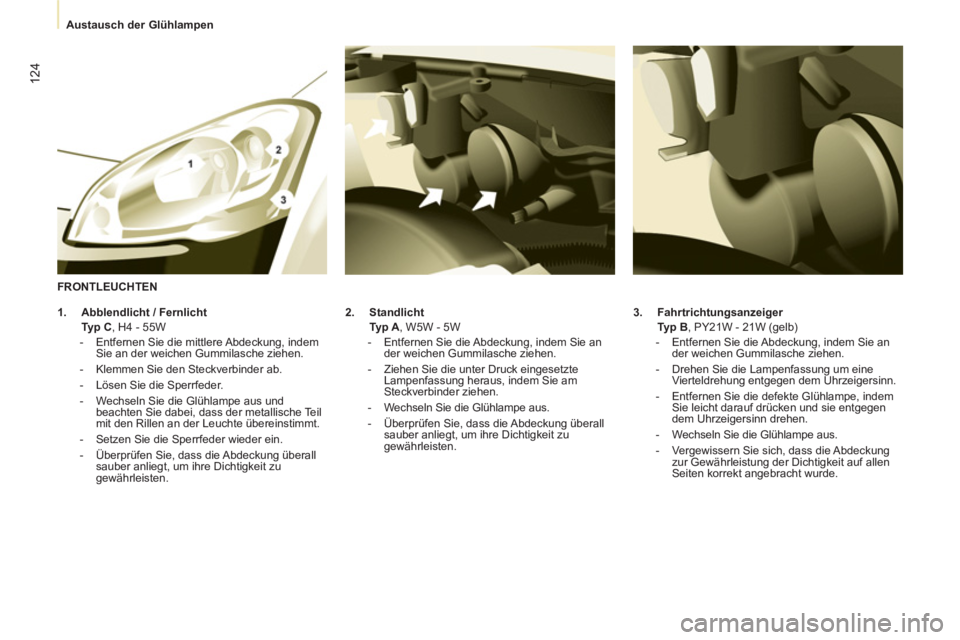

Austausch der Glühlampen
124
3.
Fahrtrichtungsanzeiger
Ty p B
, PY21W - 21W (gelb)
- Entfernen Sie die Abdeckung, indem Sie an
der weichen Gummilasche ziehen.
- Drehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
- Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
- Vergewissern Sie sich, dass die Abdeckung
zur Gewährleistung der Dichtigkeit auf allen
Seiten korrekt angebracht wurde.
2.
Standlicht
Typ A
, W5W - 5W
- Entfernen Sie die Abdeckung, indem Sie an
der weichen Gummilasche ziehen.
- Ziehen Sie die unter Druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
- Wechseln Sie die Glühlampe aus.
- Überprüfen Sie, dass die Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.
FRONTLEUCHTEN
1.
Abblendlicht / Fernlicht
Typ C
, H4 - 55W
- Entfernen Sie die mittlere Abdeckung, indem
Sie an der weichen Gummilasche ziehen.
- Klemmen Sie den Steckverbinder ab.
- Lösen Sie die Sperrfeder.
- Wechseln Sie die Glühlampe aus und
beachten Sie dabei, dass der metallische Teil
mit den Rillen an der Leuchte übereinstimmt.
- Setzen Sie die Sperrfeder wieder ein.
- Überprüfen Sie, dass die Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.
Page 127 of 272

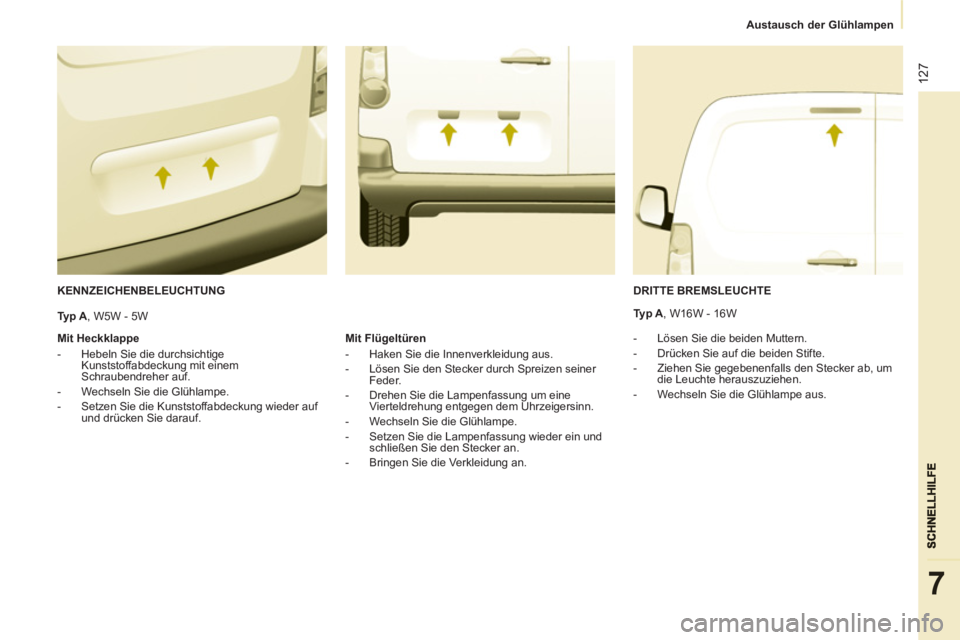

Austausch der Glühlampen
125
7

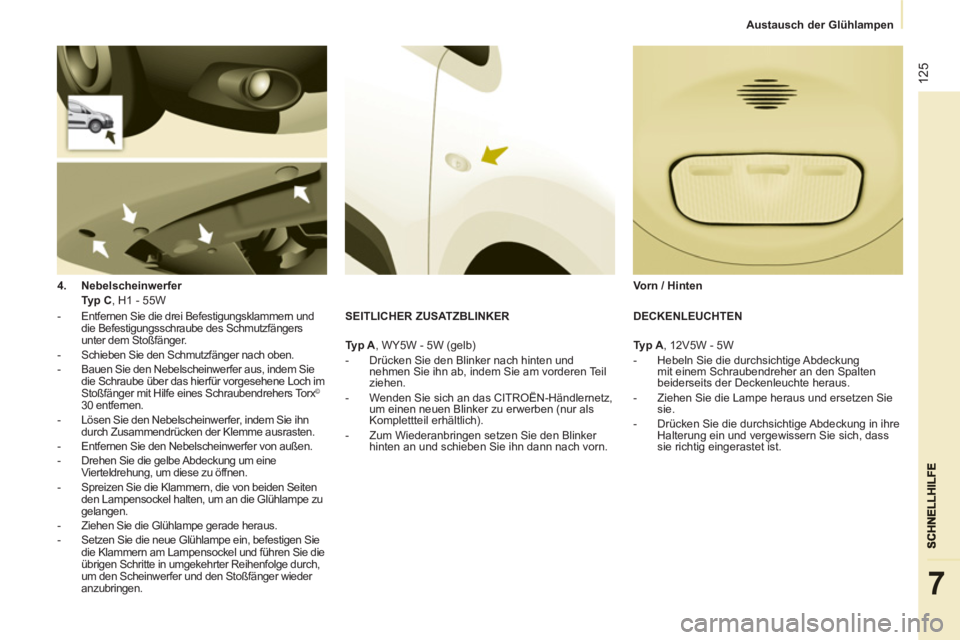

4.
Nebelscheinwerfer
Typ C
, H1 - 55W
- Entfernen Sie die drei Befestigungsklammern und
die Befestigungsschraube des Schmutzfängers
unter dem Stoßfänger.
- Schieben Sie den Schmutzfänger nach oben.
- Bauen Sie den Nebelscheinwerfer aus, indem Sie
die Schraube über das hierfür vorgesehene Loch im
Stoßfänger mit Hilfe eines Schraubendrehers Torx
©
30 entfernen.
- Lösen Sie den Nebelscheinwerfer, indem Sie ihn
durch Zusammendrücken der Klemme ausrasten.
- Entfernen Sie den Nebelscheinwerfer von außen.
- Drehen Sie die gelbe Abdeckung um eine
Vierteldrehung, um diese zu öffnen.
- Spreizen Sie die Klammern, die von beiden Seiten
den Lampensockel halten, um an die Glühlampe zu
gelangen.
- Ziehen Sie die Glühlampe gerade heraus.
- Setzen Sie die neue Glühlampe ein, befestigen Sie
die Klammern am Lampensockel und führen Sie die
übrigen Schritte in umgekehrter Reihenfolge durch,
um den Scheinwerfer und den Stoßfänger wieder
anzubringen.
SEITLICHER ZUSATZBLINKER
Typ A
, WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab, indem Sie am vorderen Teil
ziehen.
- Wenden Sie sich an das CITROËN-Händlernetz,
um einen neuen Blinker zu erwerben (nur als
Komplettteil erhältlich).
- Zum Wiederanbringen setzen Sie den Blinker
hinten an und schieben Sie ihn dann nach vorn.
Vorn / Hinten
DECKENLEUCHTEN
Ty p A
, 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
- Ziehen Sie die Lampe heraus und ersetzen Sie
sie.
- Drücken Sie die durchsichtige Abdeckung in ihre
Halterung ein und vergewissern Sie sich, dass
sie richtig eingerastet ist.
Page 128 of 272

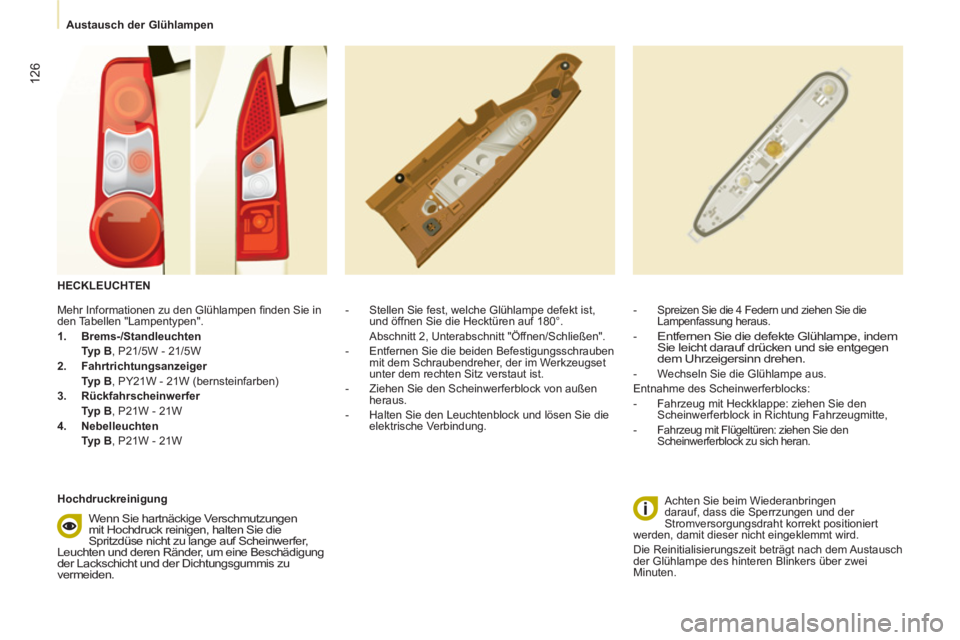

Austausch der Glühlampen
126
Mehr Informationen zu den Glühlampen fi nden Sie in
den Tabellen "Lampentypen".
1.
Brems-/Standleuchten
Typ B
, P21/5W - 21/5W
2.
Fahrtrichtungsanzeiger
Typ B
, PY21W - 21W (bernsteinfarben)
3.
Rückfahrscheinwerfer
Typ B
, P21W - 21W
4.
Nebelleuchten
Typ B
, P21W - 21W
- Stellen Sie fest, welche Glühlampe defekt ist,
und öffnen Sie die Hecktüren auf 180°.
Abschnitt 2, Unterabschnitt "Öffnen/Schließen".
- Entfernen Sie die beiden Befestigungsschrauben
mit dem Schraubendreher, der im Werkzeugset
unter dem rechten Sitz verstaut ist.
- Ziehen Sie den Scheinwerferblock von außen
heraus.
- Halten Sie den Leuchtenblock und lösen Sie die
elektrische Verbindung.
- Spreizen Sie die 4 Federn und ziehen Sie die
Lampenfassung heraus.
-
Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen
dem Uhrzeigersinn drehen.
- Wechseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
- Fahrzeug mit Heckklappe: ziehen Sie den
Scheinwerferblock in Richtung Fahrzeugmitte,
- Fahrzeug mit Flügeltüren: ziehen Sie den
Scheinwerferblock zu sich heran.
Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und der
Stromversorgungsdraht korrekt positioniert
werden, damit dieser nicht eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem Austausch
der Glühlampe des hinteren Blinkers über zwei
Minuten.
HECKLEUCHTEN
Hochdruckreinigung
Wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht zu lange auf Scheinwerfer,
Leuchten und deren Ränder, um eine Beschädigung
der Lackschicht und der Dichtungsgummis zu
vermeiden.
Page 129 of 272
Austausch der Glühlampen
127
7
KENNZEICHENBELEUCHTUNG
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
- Ziehen Sie gegebenenfalls den Stecker ab, um
die Leuchte herauszuziehen.
- Wechseln Sie die Glühlampe aus.
Mit Heckklappe
- Hebeln Sie die durchsichtige
Kunststoffabdeckung mit einem
Schraubendreher auf.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Kunststoffabdeckung wieder auf
und drücken Sie darauf.
DRITTE BREMSLEUCHTE
Typ A
, W16W - 16W
Mit Flügeltüren
- Haken Sie die Innenverkleidung aus.
- Lösen Sie den Stecker durch Spreizen seiner
Feder.
- Drehen Sie die Lampenfassung um eine
Vierteldrehung entgegen dem Uhrzeigersinn.
- Wechseln Sie die Glühlampe.
- Setzen Sie die Lampenfassung wieder ein und
schließen Sie den Stecker an.
- Bringen Sie die Verkleidung an.
Typ A
, W5W - 5W
Page 130 of 272

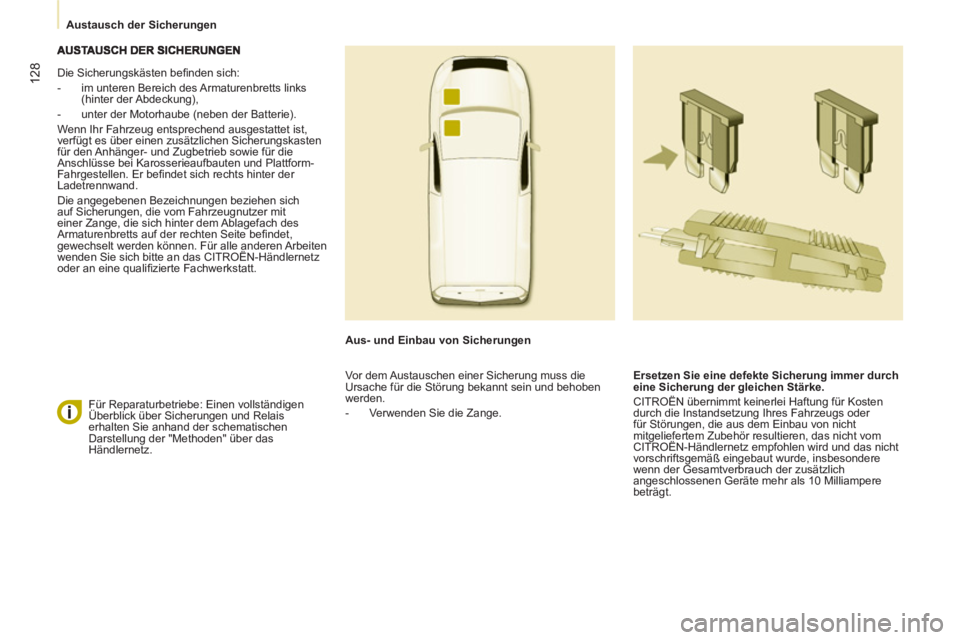

Austausch der Sicherungen
128
Die Sicherungskästen befi nden sich:
- im unteren Bereich des Armaturenbretts links
(hinter der Abdeckung),
- unter der Motorhaube (neben der Batterie).
Wenn Ihr Fahrzeug entsprechend ausgestattet ist,
verfügt es über einen zusätzlichen Sicherungskasten
für den Anhänger- und Zugbetrieb sowie für die
Anschlüsse bei Karosserieaufbauten und Plattform-
Fahrgestellen. Er befi ndet sich rechts hinter der
Ladetrennwand.
Die angegebenen Bezeichnungen beziehen sich
auf Sicherungen, die vom Fahrzeugnutzer mit
einer Zange, die sich hinter dem Ablagefach des
Armaturenbretts auf der rechten Seite befi ndet,
gewechselt werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das CITROËN-Händlernetz
oder an eine qualifi zierte Fachwerkstatt.
Aus- und Einbau von Sicherungen
Ersetzen Sie eine defekte Sicherung immer durch
eine Sicherung der gleichen Stärke.
CITROËN übernimmt keinerlei Haftung für Kosten
durch die Instandsetzung Ihres Fahrzeugs oder
für Störungen, die aus dem Einbau von nicht
mitgeliefertem Zubehör resultieren, das nicht vom
CITROËN-Händlernetz empfohlen wird und das nicht
vorschriftsgemäß eingebaut wurde, insbesondere
wenn der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als 10 Milliampere
beträgt. Für Reparaturbetriebe: Einen vollständigen
Überblick über Sicherungen und Relais
erhalten Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz. Vor dem Austauschen einer Sicherung muss die
Ursache für die Störung bekannt sein und behoben
werden.
- Verwenden Sie die Zange.
