Page 21 of 136

19KONTROLL under KJØRING og DISPLAY
-
KONTROLL UNDER KJØRING
En kontrollampe som lyser kon-
stant eller som blinker når moto-
ren går, betyr at det er noe feil på
det systemet det gjelder. Enkelte
kontrollamper fungerer sammen
med lydsignal og med meldinger
som gis i displayet. Ikke overse
varselet: Ta snarest kontakt med
et
CITROËN -verksted.
Dersom den felles varsellampen
STOP tennes mens du kjører, må
du umiddelbart stoppe bilen un-
der optimale sikkerhetsforhold.
Lampe for
motoroljetrykk og-
temperatur
Denne lampen lyser samtidig med
Felles Varsellampe (STOP).
Stans bilen med en gang
.
Hvis denne lampen lyser betyr det:
- at det er for lavt oljetrykk. Meldin-
gen "Oil Pressure Insuffi cient"
(For lavt motoroljetrykk) vises i
displayet.
- at det mangler olje i smøresyste-
met. Fyll på olje om nødvendig.
- at oljetemperaturen er for høy.
For å få ned oljetemperaturen,
sett ned bilens hastighet.
Kontrollampen lyser samtidig som
det høres et pipesignal.
Kontakt CITROËN-forhandlernettet.
Lampe for lavt
kjølevæskenivå
Denne lampen lyser samtidig
med den felles varsellampen
(STOP).
Den lyser i noen sekunder når ten-
ningen skrus på.
Mens denne lampen lyser vil det av-
gis et pipesignal og meldingen "Top
Up Engine Coolant Level"
(fyll på
kjølevæske) vises i displayet.
Stans bilen med en gang.
Vent til motoren blir kald før det et-
terfylles.
Kjølesystemet er under trykk.
Lampe for
parkeringsbrems, lavt
bremsevæskenivå og
feil på det elektroniske
bremsefordelersystemet
(REF).
Denne lampen lyser samtidig med
Felles Varsellampe (STOP).
Denne lampen lyser når tenningen
blir skrudd på.
Lampen lyser samtidig som det avgis
et pipesignal og en melding som indi-
kerer feilen vises i displayet:
- "Handbrake on":
dersom par-
keringsbremsen er tiltrukketeller
ikke tilstrekkelig utløst,
- "Brake fl uid level low":
dersom
det er altfor litebremsevæske i
beholderen (og dersom lampen
lyser selv når parkeringsbremsen
erutløst).
- "Braking Fault":
dersom denne
lampen lyser samtidig medABS-
kontrollampen, betyr det at noe
feil på den elektriskebremsekraft-
fordelingen. Stans bilen med en
gang.
Kontakt CITROËN-forhandlernettet. Ved etterfylling, for å unngå brann-
skader,
drei lokket toomganger rundt
for å slippe ut trykket.
Når trykket har falt, fjern lokket og et-
terfyll.
Kontakt CITROËN-forhandlernettet.
Felles varsellampe
(STOP)
Lampen lyser samtidig med kontrol-
lampene for:
- "oljetrykk og temperatur motorolje",
- "lavt kjølevæskenivå",
- "parkeringsbremsen",
- "lavt bremsevæskenivå",
- "feil på det elektroniske bremse-
anlegget".
Lampen lyser samtidig med indikato-
ren for "kjølevæsketermometeret".
Dersom denne lampen blinker
mens motoren går, stans bilen
med engang.
Kontakt CITROËN-forhandlernettet.
Page 22 of 136

KONTROLL under KJØRING og DISPLAY
20 -
Lampe for batterilading
Denne lampen lyser i noen se-
kunder etter at tenningen er
skrudd på. Dersom lampen lyser
mens motoren går, det avgis et pipesignal
og meldingen "Battery Charge Fault"
gis i
displayet, betyr det:
- at ladesystemet er i uorden,
- at polklemmene ved batteriet el-
ler ledningen på starteren er løs,
- at generatorremmen er røket el-
ler er for slakk,
- at generatoren er defekt.
Kontakt CITROËN-forhandlernettet.
Lampe for
eksosrensesystem
Lampen lyser hver gang ten-
ningen skrus på. Den lyser i
noen sekunder.
Dersom lampen lyser når motoren
går, samtidig som det avgis et lyd-
signal og en melding gis i displayet,
betyr det følgende:
- "Antipollution Fault";
det er noe
feil på eksosrensesystemet.
- "Catalytic Converter Fault":
det
er noe feil på innsprøytings- eller
tenningssystemet. Det er da en
risiko for at katalysatoren kan ta
skade (gjelder kun bensinmotor).
Kontakt CITROËN-forhandlernettet.
Lampe for gløding
avdieselmotor
Vent til lampen slukker før du
starter bilen.
Dersom temperaturen er tilstrekke-
lig, vil lampen lyse i under ett sekund.
Bilen kan da startes uten at det er
nødvendig å vente.
Lampe for lavt
drivstoffnivå
Denne lampen lyser i
noen sekunder hver gang
tenningen skrus på.
Når tenningen er skrudd på vil det
samtidig avgis et lydsignal ogmel-
dingen "Fuel level Low"
vises i dis-
playet.
Dersom denne lampen blinker samti-
dig som nålen i drivstoffmåleren viser
minimalt nivå, betyr det at noe er feil
på drivstoffmåleren.
Første gangen denne lampen lyser, har
du nok drivstoff til å kjøre ca. 50 km
.
Tankens kapasitet:
- Ca. 55 liter på bensinmotorer,
- Ca. 60 liter på dieselmotorer.
Lampe for vann i
dieselolje-filtret *
Innsprøytingssystemet kan
bli skadet.
Ta snarest kontakt med et CITROËN-
verksted.
Lampe for
antiblokkering av hjul
(ABS)
Denne lampen lyser hver gang ten-
ningen skrus på. Den lyser i noen
sekunder.
Dersom lampen fortsetter å lyse eller
dersom den tennes når bilen kjører i
en hastighet på over 12 km/t, betyr det
at det er noe feil på ABS-systemet.
Det ordinære bremsesystemet med
servo virker selv om ABS-systemet
er ute av funksjon.
Dersom denne kontrollampen lyser
samtidig som det avgis et lydsignal
og meldingen "ABS Fault"
vises i
displayet, betyr det at noe er feil på
ABS-systemet.
Kontakt CITROËN-forhandlernettet.
* Avhengig av bestemmelsesland
Page 23 of 136

21KONTROLL under KJØRING og DISPLAY
-
Kontrollampe for ikke
fastspentsikkerhetsbelte *
Når tenningen skrus på, vil
denne lampen lyse dersom
føreren ikke har spent fast sikker-
hetsselen.
Når bilen kommer opp i en hastighet
av 20 km/t, vil lampen blinke. Deretter
vil lampen forbli tent helt til føreren
spenner fast sikkerhetsselen.
Kjølevannstermometer
- når nålen er i sone (A),
er tempe-
raturen korrekt,
- når nålen, er i sone (B),
er tempe-
raturen for høy. Den felles varsel-
lampen STOP
blinker samtidig
som det avgis et lydsignal og mel-
dingen "Engine Coolant Temp.
Too High"
vises i displayet.
Stans bilen med en gang.
Kontakt CITROËN-forhandlernettet.
*
Avhengig av bestemmelsesland.
Kontrollampe for
nøytralisering av
kollisjonsputen på
passasjerplassen *
Denne lampen lyser samtidig som
meldingen "Passenger Airbag
Deactivated"
vises i displayet
Dersom kollisjonsputen er nøytrali-
sert, vil denne lampen lyse når ten-
ningen skrus på. Den vil deretter
fortsette å lyse.
Dersom lampen blinker, ta kontakt
med et CITROËN-verksted.
Kontrollampe for
kollisjonsputerforan og
for sidekollisjonsputer
Denne lampen lyser når ten-
ningen skrus på, og lyser i
noen sekunder.
Dersom denne lampen lyser når moto-
ren går samtidig som det avgis etlyd-
signal og meldingen "Airbag Fault"
vises i displayet,betyr det at noe er
galt med kollisjonsputesystemet.
Kontakt CITROËN-forhandlernettet.
Page 24 of 136

KONTROLL under KJØRING og DISPLAY
22 -
Indikator for vedlikehold
Denne enheten gir deg opplysninger
om når neste vedlikehold skal utføres
på bilen i henhold til vedlikeholdspro-
grammet. 5 sekunder etter at tenningen er
skrudd på, vil kilometertelleren gjen-
oppta sin vanlige funksjon. Displayet
fungerer som kilometerteller og tripp-
teller.
Det gjenstår mindre enn 1 000 km
før neste vedlikehold.
Eksempel:
det gjenstår 900 kilometer
før neste vedlikehold skal utføres.
Når tenningen skrus på og i 5 sekunder
vil displayet vise:
5 sekunder etter at tenningen er
skrudd på, vil kilometertelleren
gjenoppta sin vanlige funksjon.
Nøkkelsymbolet vil fortsatt lyse.
Dette betyr at bilen snart skal inn til
vedlikehold. Displayet fungerer som
kilometerteller og trippteller.
Bilen har ikke vært levert inn til
vedlikehold i tide.
Hver gang tenningen skrus på, vil
nøkkelsymbolet og den overstegne
kilometerstanden blinke i 5 sekunder.
Eksempel:
du har kjørt 300 km etter
at vedlikeholdet skulle ha vært utført.
Vedlikeholdet må utføres snarest.
Når tenningen skrus på og i 5 sekunder
viser displayet:
5 sekunder etter at tenningen er
skrudd på, vil kilometertelleren gjen-
oppta sin vanlige funksjon og dis-
playet fungerer som kilometerteller
eller trippteller. Nøkkelsymbolet vil
fortsatt lyse.
Bemerk:
nøkkelsymbolet lyser dersom
2-årsvedlikeholdet ikke har vært utført.
DISPLAY I
INSTRUMENTPANELET
Når tenningen er skrudd på, vil
dette displayet ha tre forskjellige
funksjoner:
- indikator for vedlikehold,
- indikator for motoroljenivå,
- kilometerteller (total kilometerteller
og trippteller).
Viktig:
kilometertelleren og tripptel-
leren vises i tretti sekunder når ten-
ningen skrus av, når førerdøren
åpnes og når bilen låses/låses opp.
Eksempel:
det gjenstår 4 800 kilometer
før neste vedlikehold skal utføres. Når
tenningen skrus på og i 5 sekunder vil
displayet vise:
Slik fungerer systemet
Når du skrur på tenningen vil nøkkelen
som symboliserer vedlikeholdsarbeid
lyse. Den lyser i 5 sekunder. Samtidig
vil kilometertelleren gi beskjed om
hvor mange kilometer (avrundet) som
gjenstår før neste vedlikehold skal
utføres på bilen.
Page 25 of 136

23KONTROLL under KJØRING og DISPLAY
-
Indikator for motoroljenivå
Når tenningen skrus på, vil motorol-
jenivået vises i 10 minutter, etter at
indikatoren har gitt informasjon om
vedlikehold.
Dersom de seks fi rkantene blinker og
meldingen "max" vises, betyr det at
det er for mye olje. Dette kan skade
motoren.
Dersom den manuelle peilepinnen
bekrefter at det er for mye olje, ta
snarest kontakt med et CITROËN -
verksted.
CITROËN -personalet nullstiller sys-
temet etter hver service.
Systemet nullstilles på følgende måte:
- skru av tenningen,
- trykk på tast 1
og hold den trykket
inn,
- skru på tenningen.
Kilometertelleren starter en nedtelling
som varer i 10 sekunder,
- hold tast 1
trykket inn i 10 sekunder.
Displayet viser [=0]
og nøkkelsym-
bolet forsvinner.
Dersom de seks segmentene blinker
og meldingen "min" vises, betyr det
at det er for lite olje. Dette kan skade
motoren.
Dersom den manuelle peilepinne be-
krefter at det er for lite olje, ta snarest
kontakt med et CITROËN-verksted.
Dersom de seks segmentene blinker
betyr det at det er noe feil på indika-
toren.
Det er risiko for at motoren beskadiges.
Kontakt CITROËN-forhandlernettet.
Kontroll med indikatoren eller den
manuelle peilepinnen skal utføres
når bilen står parkert på et vann-
rett underlag og motoren har vært
skrudd av i over 15 minutter.
Nullstilling av
vedlikeholdsindikatoren
For mye olje
For lite olje
Defekt indikator oljenivå
Page 26 of 136

KONTROLL under KJØRING og DISPLAY
24 -
Ved å trykke på bryter 1
veksles det
mellom display av kilometerteller og
trippteller.
For nullstilling av tripptelleren, vent
til tripptelleren vises i displayet, trykk
på bryteren 1
og hold den trykket inn
til det vises nuller i displayet.
Kilometerteller
Når lysene er på, trykk på knappen
for å regulere lysstyrken på instru-
menbordet. Når belysningen når mi-
nimal (eller maksimal) styrke, slipp
knappen. Trykk deretter på nytt på
knappen for å øke lysstyrken (eller
for å redusere den).
Slipp knappen når du har oppnådd
den ønskede lysstyrke.
STYRKEREGULERING AV
INSTRUMENTBORDBELYSNING UR
Knapp 1
: innstilling av timetall.
Knapp 2
: innstilling av minutter.
Hold knappen trykket inn for hurtiginn-
stilling.
Page 27 of 136

25KONTROLL under KJØRING og DISPLAY
-
DISPLAY A
Dette displayet gir følgende opplys-
ninger:
- klokkeslett,
- dato,
- radiofunksjoner,
- kontroll av bilens dører og vinduer
(f.eks. "venstre fordør er åpen"...),
- varselmeldinger (f.eks. "Remote
Control Battery Low") eller infor-
masjonsmeldinger (f.eks. "Eco-
nomy Mode Active") vises for et
kort øyeblikk.
Innstilling av funksjonsparametre
display A
Trykk på tast A
og hold den trykket inn
i to sekunder. Parameteret blinker, og
kan endres.
Ved hvert påfølgende trykk på tast A
får du frem følgende parametre:
- språk for de informasjoner som
gis i displayet,
-
klokkeslett (12 og 24 timers modus),
- minutter,
- år,
- måned,
- dag.
Ved å trykke på tast B
kan du endre
verdien for det parameteret du har
valgt. Hold tasten trykket inn for
hurtiginnstilling (displayet går tilbake
til begynnelsen når det har vist den
siste mulige verdi).
Dersom ingen programmering skjer
på 7 sekunder, vil displayet gå tilbake
til det vanlige skjermbildet. De infor-
masjonene som har vært endret, blir
registrert.
Page 28 of 136

KOMFORT26 -
Page 29 of 136

27 KOMFORT-

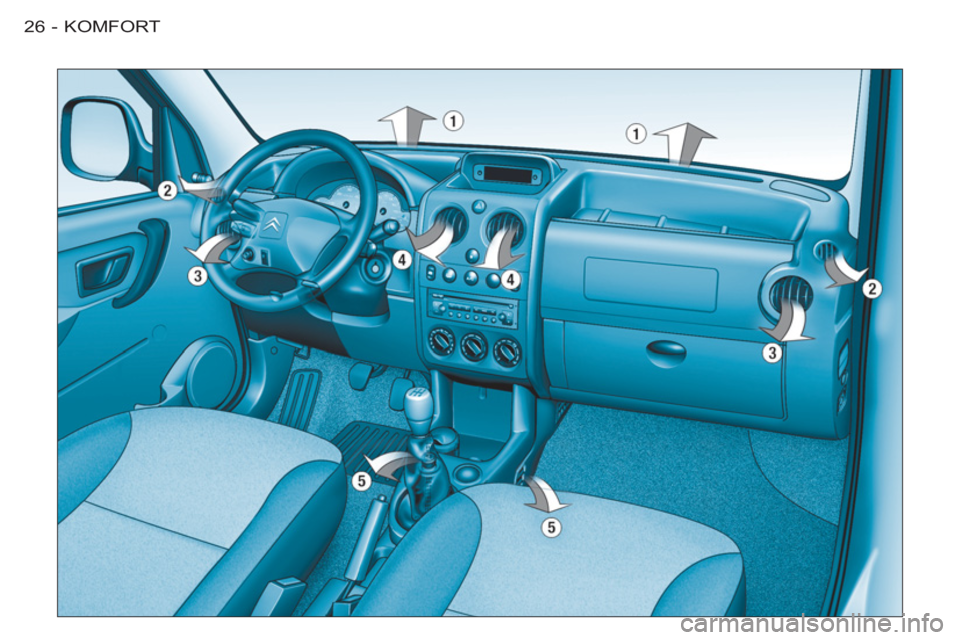

VENTILASJON
1.
Defrosterdyser til frontrute.
2.
Defrosterdyser til sideruter foran.
3.
Sidedyser.
4.
Midtdyser.
5.
Luft mot føttene til
forsetepassasjerene. Klimaanlegget inneholder ikke klor,
og er helt uskadelig for ozonlaget.
Sett i gang klimaanlegget minst en
til to ganger i måneden, og la det gå
i fem til ti minutter for å sikre at det
fungerer riktig.
Det kan dannes en vanndam under
bilen når den står stille. Dette kommer
fra kondensatoren i klimaanlegget, og
er helt normalt.
Dersom klimaanlegget ikke produ-
serer kald luft, kontakt et CITROËN-
verksted.
Avising av vinduene bak og
utvendige speil
Når motoren går, er det nok å trykke
på knappen for at avisingsfunksjonen
for speilene og de bakre vinduene
skal aktiveres.
Denne funksjonen stopper automa-
tisk opp etter ca. tolv minutter.
Ved et nytt trykk på knappen vil den
aktiveres på nytt i ca. tolv minutter.
Du kan når som helst skru av denne
funksjonen før de tolv minuttene har
gått ved å trykke på knappen.
Råd om bruk
Velg en luftfordeling som passer best
til dine behov og de klimatiske for-
hold.
Velg først en temperaturinnstilling,
og foreta deretter en progressiv end-
ring av denne.
Still bryteren for luftinntak utenfra i
posisjon "Luft Utenfra".
For å sikre jevn luftfordeling, påse at
ingenting tetter for luftinntaksåpnin-
gen og luftdysene. Påse at pollenfi l-
teret ikke er tilstoppet.
For å unngå for mye kald luft i kupeen
når motoren er kald, vil ventilasjonen
øke progressivt.
For at det skal være effektivt skal
klimaanlegget (tast A/C
) kun brukes
når vinduene er lukket.
Dersom temperaturen er veldig høy
i kupeen fordi bilen har stått parkert i
solen, åpne opp vinduene for å lufte
et øyeblikk før klimaanlegget settes
i gang.
Page 30 of 136

KOMFORT28 -
Luftinntak utenfra.
VARME
Drei på bryteren til du oppnår
ønsket luftmengde. Dette
gjøres ved å dreie bryteren
fra posisjon 1
til posisjon 4
.
2. Regulering av luftmengde og
luftinntak utenfra
Drei på bryteren til du oppnår
ønsket luftmengde. Dette
gjøres ved å dreie bryteren
fra posisjon 1
til posisjon 4
.
Still inn på luftinntak utenfra så
snart som mulig for å unngå at det
oppstår dugg på vinduene.
Dette er den normale bruksposisjon.
Isolering av kupéen.
Når denne posisjonen brukes unngår
man at lukt og røyk utenfra trenger
inn i kupéen.
1. Regulering av luftmengde
