79 PRAKTICKÉ INFORMACE-
VÝMĚNA KOLA



Umístění vozidla


- V rámci daných možností zne-
hybněte vozidlo na vodorovném,
stabi lním a nekluzkém povrchu.

- Zatáhněte ruční (parkovací) brzdu,
vypněte zapalování a zařaďte první
převodový stupeň nebo zpátečku.



Demontáž kola



- Podložkou 2 podložte zezadu
kolo příčně protilehlé vyměňova-
nému kolu.

- Pomocí klíče na demontáž kola 1
sejměte okrasný kryt kola tahem
v blízkosti ventilku.

- Povolte šrouby kola.

- Umístěte zvedák do jednoho
ze čtyř připravených míst A na
spodku karoserie, a to do místa
nejbližšího vyměňovanému kolu.
Dbejte na to, aby se celý povrch
podstavce zvedáku dotýkal země.

- Vytočte zvedák, vyšroubujte úplně
šrouby a sundejte kolo.

Přístup k náhradnímu kolu
a zvedáku
Kolo je umístěno vně vozidla, pod
zadní podlahou, kde je připevněno
kovovým držákem.


- Vyndejte zvedák a klíč na demontáž kola 1 , upevněné za sedadlem
řidiče.

- V yndejte zvedák a klíč na demontáž kola 1 , umístěné ve vnitřním
prostoru nad zadním pravým kolem.

- Klíčem 1 povolte šroub upevňující držák náhradního kola. Šroub se nachází
uvnitř, v blízkosti systému zavírání.

- Nadzdvihněte držák, aby se uvolnil háček směrem dozadu, potom držák
spusťte.

- Z náhradního kola vyndejte podložku 2 .

PRAKTICKÉ INFORMACE80 -
Pro svou bezpečnost prová-
dějte výměnu kola vždy:


- na vodorovném, pevném
a nekluzkém povrchu
vozovky,

- se zataženou ruční (parkovací)
brzdou,

- se zařazeným prvním rychlostním
stupněm nebo zpátečkou,

- podložte vozidlo,

- je nutné se přesvědčit, že všich-
ni cestující vystoupili z vozidla
a stojí na místě zaručujícím jejich
bezpečnost.
Nikdy neprovádějte žádné zásahy
pod vozidlem, které je podepřené
pouze zvedákem.
Zvedák a veškeré nářadí jsou spe-
cifi cky určené pro Vaše vozidlo.
Nepoužívejte je k jiným účelům.


Montáž kola



- Po nasazení kola mírně utáhněte
šrouby klíčem.

- Stočte zvedák a odkliďte jej.

- Dotáhněte šrouby klíčem.

- Nasaďte okrasný kryt počínaje
průchodem ventilku a upevněte
jej tlakem dlaně.



Uložení kola do držáku



- Vraťte podložku 2 do kola.

- Dejte kolo do držáku.

- Zvedněte kolo, poté držák
a umístěte zajišťovací háček.

- Neopomeňte znovu utáhnout na
doraz šroub upevnění držáku
náhradního kola.

- Ukliďte klíč na demontáž kola 1
a zvedák na jejich místo.
Po výměně kola


- Nechte v servisní síti CITROËN
urychleně zkontrolovat utažení
šroubů a tlak v pneumatice
náhradního kola.

- Dejte neprodleně opravit defektní
kolo a znovu jej namontujte na
vozidlo.

81 PRAKTICKÉ INFORMACE-
ZVLÁŠTNOSTI HLINÍKOVÝCH KOL


Montáž náhradního kola
Jestliže je Vaše vozidlo vybavené
náhradním kolem s plechovým dis-
kem, při utahování zjistíte, že pod-
ložky šroubů se neopřou o disk,
což je zcela normální . Upevnění
náhradního kola je zajištěné opřením
kuželové části všech šroubů.

Montáž zimních záběrových
pneumatik
Jestliže vybavíte své vozidlo záběro-
vými pneumatikami namontovanými
na plechovém disku, je bezvýhradně
nutné použít zvláštní šrouby, které
jsou k dispozici v síti CITROËN.


*
Podle verze a země prodeje.
ŠROUBY PROTI ODCIZENÍ KOL *

Jestliže jsou kola Vašeho vozi-
dla opatřená šrouby proti odcizení
(jeden na kolo), je nutné je vyšrou-
bovat nástrčkovým klíčem (který jste
obdrželi při přebírání vozidla spolu
se dvěma klíči a kartou s kódem)
a klíčem na demontáž kola.

Poznámka: zaznamenejte si pečlivě
kód vyražený na hlavě nástrčkové-
ho klíče pro demontáž šroubů proti
odcizení kol. S jeho pomocí si bude-
te moci opatřit duplikát nástrčkového
klíče v síti značkových servisů.

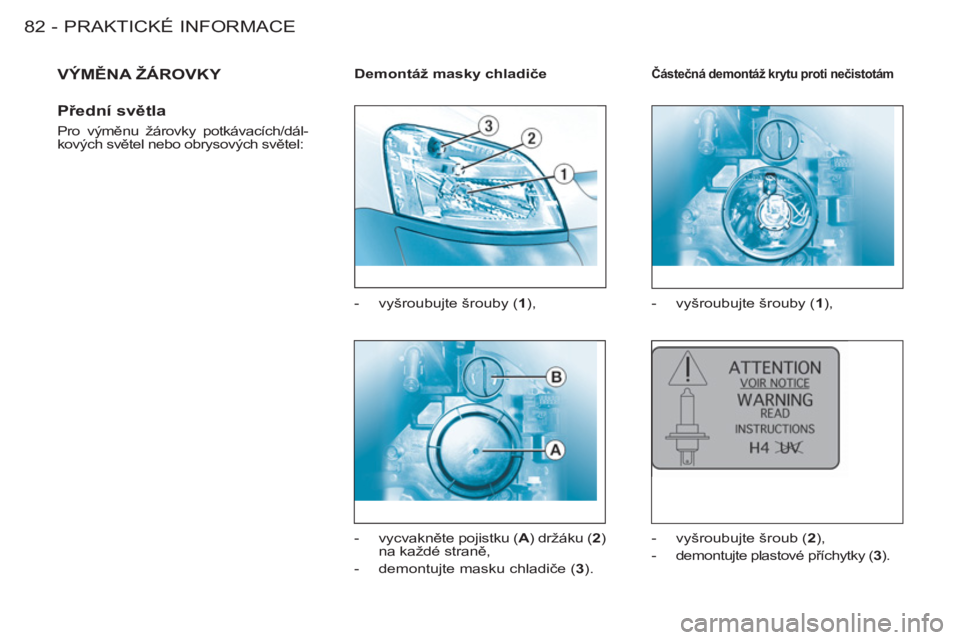

PRAKTICKÉ INFORMACE82 -
VÝMĚNA ŽÁROVKY

Přední světla

Pro výměnu žárovky potkávacích/dál-
kových světel nebo obrysových světel:

Demontáž masky chladiče



- vyšroubujte šrouby ( 1
),

- vycvakněte pojistku ( A
) držáku ( 2
)
na každé straně,

- demontujte masku chladiče ( 3
).


Částečná demontáž krytu proti nečistotám



- vyšroubujte šrouby ( 1
),

- vyšroubujte šroub ( 2
),

- demontujte plastové příchytky ( 3
).

83 PRAKTICKÉ INFORMACE-

Částečná demontáž nárazníku



- vyšroubujte šrouby ( 1
),

- vyšroubujte šrouby ( 2
),
- lehce přitáhněte boční část náraz-
níku ( 3
),

- zatlačte podle šipky ( B
) přes
otvor ( C
) na pojistku v místě ( A
),

- držte dále lehce přitaženou boční
část nárazníku,

- energicky vytáhněte nárazník
směrem dopředu pro uvolnění
západky v místě ( D
).
Demontáž světlometu



- vyšroubujte šrouby ( 1
),

- uvolněte polohovací výstupek
světlometu ( A
),

- odpojte konektor ( B
) umístěný
v zadní
části světlometu,

- demontujte světlomet ( 2
).

PRAKTICKÉ INFORMACE84 -

Potkávací světla/dálková světla
(H4-60/55W)
Po demontování předních světlometů
podle výše uvedeného postupu:

- otočte a sejměte chránič ( 6
),
- odpojte konektor ( C
),

- vyhákněte pružinu ( D
),

- vytáhněte žárovku ( 3
) a vyměňte ji.

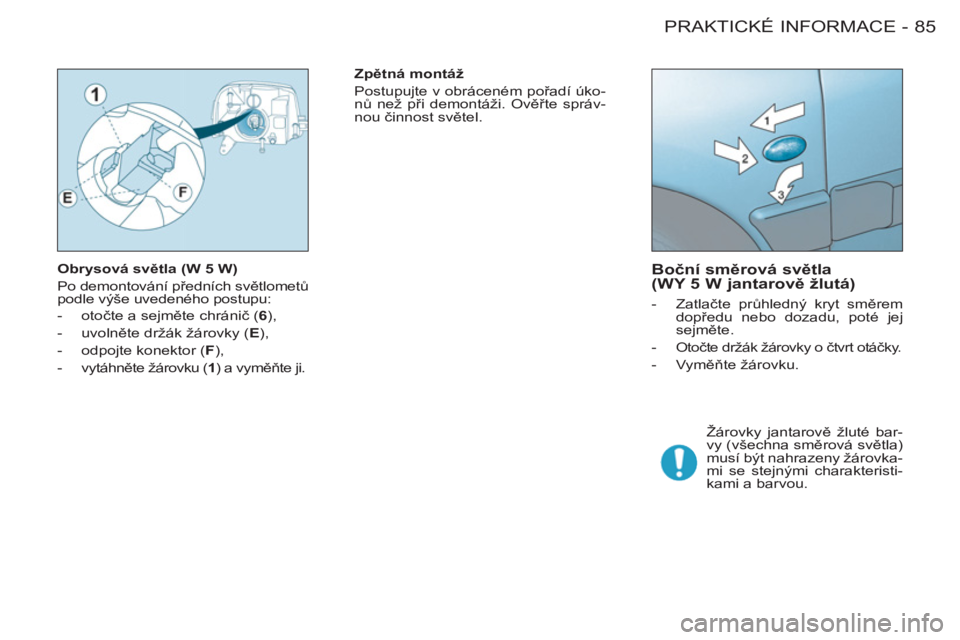

85 PRAKTICKÉ INFORMACE-

Obrysová světla (W 5 W)
Po demontování předních světlometů
podle výše uvedeného postupu:


- otočte a sejměte chránič ( 6
),

- uvolněte držák žárovky ( E
),

- odpojte konektor ( F
),

- vytáhněte žárovku ( 1
) a vyměňte ji.

Zpětná montáž
Postupujte v obráceném pořadí úko-
nů než při demontáži. Ověřte správ-
nou činnost světel.


Boční směrová světla
(WY 5 W jantarově žlutá)



- Zatlačte průhledný kryt směrem
dopředu nebo dozadu, poté jej
sejměte.

-
Otočte držák žárovky o čtvrt otáčky.


- Vyměňte žárovku.
Žárovky jantarově žluté bar-
vy (všechna směrová světla)
musí být nahrazeny žárovka-
mi se stejnými charakteristi-
kami a barvou.

PRAKTICKÉ INFORMACE86 -


- Otevřete zadní dveře.

- Vyšroubujte matici A .

- Mírně zatlačte blok světel směrem
do interiéru vozidla, aby se uvolnily
dvě boční upevňovací patky.

- Vyjměte blok světel a odpojte
konektor.

- Zatlačením na jazýčky B uvolněte
držák žárovek.

- Vyměňte vadnou žárovku.


Osvětlení státní poznávací
značky (W 5 W)



) Zasuňte tenký šroubovák do jed-
noho z vnějších otvorů průhled-
ného krytu.

) Zatlačením směrem ven kryt
uvolněte.

) Sundejte průhledný kryt.

) Vyměňte vadnou žárovku.



Zadní světla



1. Světlo do mlhy (P21 W).

2. Směrová světla (P21 W).

3.
Světla zpětného chodu (P21 W).


4. Brzdová/obrysová světla
(P21/5 W).


Mytí vysokotlakým proudem vody:
při mytí ulpívajících nečistot nesmě-
rovat proud vody na světlomety,
světla a jejich okolí, aby nedošlo k
poškození ochranného laku světel a
jejich těsnění.

87 PRAKTICKÉ INFORMACE-

Třetí brzdové světlo
(zadní výklopné dveře)
(W 5 W)


) Otevřete zadní výklopné dveře
a vyšroubujte dvě matice.

) Uvolněte držák z upevnění pro
zpřístupnění žárovek.

) Vyměňte vadnou žárovku.



Třetí brzdové světlo
(zadní levé dveře) (W 5 W)



) Zatlačte na jazýček A (zakulacená
část) na kraji světla a vytáhněte
krycí pouzdro.

) Přitáhněte krycí pouzdro směrem
dozadu.
) Stiskněte dva jazýčky B pro
vytažení držáku žárovek.

) Vytáhněte a vyměňte vadnou
žárovku.
Při zpětné montáži postupujte v obrá-
ceném pořadí úkonů.

PRAKTICKÉ INFORMACE88 -

Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na pojist-
kové skřínce.
Použijte pinzetu B
. VÝMĚNA POJISTKY

Pojistkové skřínky jsou umístěny
pod palubní deskou a v motorovém
prostoru.

Pojistková skřínka v palubní
desce
Uvolněte a odklopte víko pro zpří-
stupnění pojistek.
Náhradní pojistky a pinzeta B
jsou
upevněné na vnitřní straně víka A
.
Dobrá


Špatná


Pinzeta B



Spálenou pojistku (zjistíte pohledem
na pojistky) nahraďte vždy pojistkou
o stejné proudové hodnotě.
