CITROEN BERLINGO MULTISPACE 2013 InstruksjonsbØker (in Norwegian)

99
ERGONOMI
og KOMFOR
T
3


Livet i kupéen











BAGASJEDEKSEL

Bagasjedekslet er av typen gardin
med rullemekanisme. Legg ikke tunge
gjenstander på bagasjedekslet når det
er rullet ut.
Plasser dekslet ved å vende de bakre
klaffene mot deg.
Før den venstre tapp inn i holder A
.
For å installere bagasjedekslet
Sett setene i rad 3 i lommebokposisjon.
Løft opp luken til oppbevaringsrommet
ved inngangen til bagasjerommet.
Grip midten på rullemekanismen og
klem den sammen mot venstre stolpe.
Løft opp rullemekanismen. Klem sammen og plasser høyre tapp
foran holder B .
Slipp for å låse rullemekanismen i
holderen.
Rull bagasjedekslet helt ut til stolpene
på siden bak.
Før endene ned i innsnittene bak for å
holde dekslet stramt.

100


Livet i kupéen


For å fjerne bagasjedekslet
Fra bagasjerommet, trekk
bagasjedekslet mot deg for å frigjøre
det fra sidestolpene.
Følg sammenrullingen av
bagasjedekslet.
Fjern klemmene til de trelklaffene fra
nedre del av hodestøttene i 2. rad.
Klem sammen rullemekanismen mot
venstre for å ta den ut av holder B
.
Løft opp og drei den forover.
Rydde bort bagasjedekslet
Legg dekslet ned i hulerommet ved
inngangen til bagasjerommet, med de
to bakre klaffene vendt oppover.
Klem sammen dekslet, først mot
venstre.
Slipp.
Plasser de to klaffene og lukk dekslet.

Rullemekanismen er utstyrt
med tre klaffer som gir innsyn i
bagasjerommet, uavhengig av om
setene i 2. rad er i normal- eller
komfortposisjon.
Hver klaff er ustyrt med to klemmer
som festes nederst på hver hodestøtte.

101
ERGONOMI
og KOMFOR
T
3


Speil og vinduer



Utvendige speil med elektrisk
betjening


- Skyv hendelen til høyre eller til
venstre for å velge speil.

- Trykk deretter på hendelen (i fi re
retninger) for å foreta innstilling av
speilet.

- Plasser deretter hendelen i
midtposisjon igjen.


Elektrisk sammenfolding/utfolding
Speilene kan foldes inn og ut ved hjelp
av en elektrisk betjening på innsiden.
Dette skal gjøres på bilen står parkert
og har tenningen på:


- Plasser hendelen i midtre posisjon.

- Trekk hendelen nedover.



SPEIL


Speil med avising
Speilene med elektrisk betjening kan
ha avisingsfunksjon.
Utvendige speil med manuell
betjening
Speilet innstilles i fi re retninger ved
hjelp av hendelen på innsiden.
Når bilen er parkert, kan speilene
foldes sammen manuelt.
Speilene har ikke automatisk avising.



Tvungen sammenfolding

Dersom speildekselet har kommet
ut av sin opprinnelige stilling, stopp
bilen og skyv speilet på plass manuelt
eller ved hjelp av den elektriske
betjeningen. Trykk på tasten for avising av
bakruten.

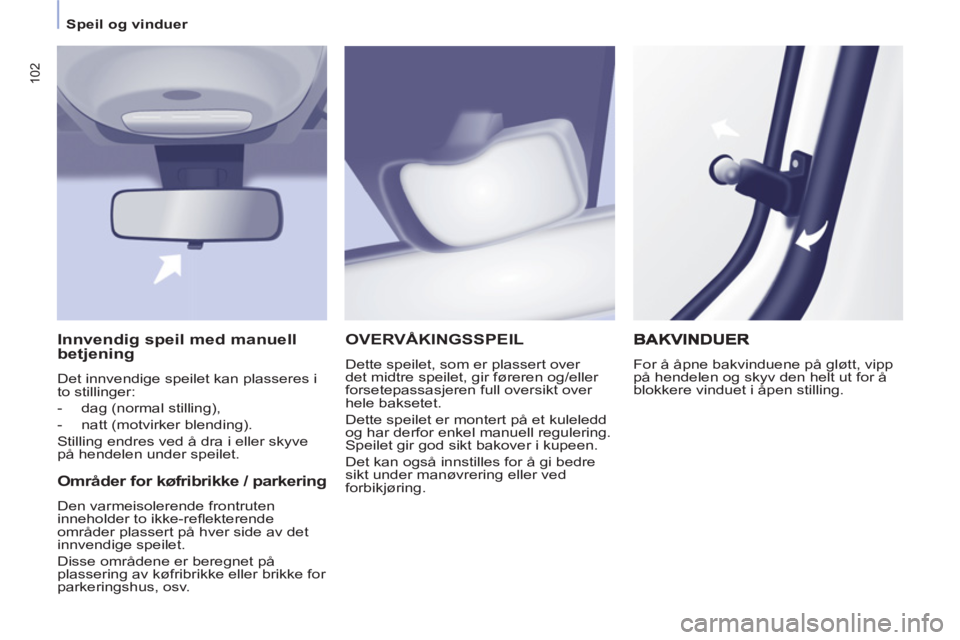

102


Speil og vinduer

OVERVÅKINGSSPEIL

Dette speilet, som er plassert over
det midtre speilet, gir føreren og/eller
forsetepassasjeren full oversikt over
hele baksetet.
Dette speilet er montert på et kuleledd
og har derfor enkel manuell regulering.
Speilet gir god sikt bakover i kupeen.
Det kan også innstilles for å gi bedre
sikt under manøvrering eller ved
forbikjøring.

Områder for køfribrikke / parkering

Den varmeisolerende frontruten
inneholder to ikke-refl ekterende
områder plassert på hver side av det
innvendige speilet.
Disse områdene er beregnet på
plassering av køfribrikke eller brikke for
parkeringshus, osv.

For å åpne bakvinduene på gløtt, vipp
på hendelen og skyv den helt ut for å
blokkere vinduet i åpen stilling.

Innvendig speil med manuell
betjening
Det innvendige speilet kan plasseres i
to stillinger:


- dag (normal stilling),

- natt (motvirker blending).
Stilling endres ved å dra i eller skyve
på hendelen under speilet.

103
ERGONOMI
og
KOMFOR
T
3


Speil og vinduer

EL-VINDUSHEISER



1. Betjening av el-vindusheiser på
førersiden

2. Betjening av el-vindusheiser på
passasjersiden
Det fi nnes to funksjonsmodus: Åpne vinduet helt opp og lukk det
igjen. Vinduet vil da lukkes trinnvis
noen centimeter for hvert trykk. Gjenta
denne operasjonen til vinduet er helt
lukket.
Hold bryteren trykket inn i minst ett
sekund etter at vinduet er lukket.
Under denne typen operasjon vil ikke
barnesikringen virke.


Antiklemsikring

Hvis et vindu som er under lukking,
møter en hindring, stanser vinduet og
senker seg delvis.


Automatisk modus

Trykk på eller dra i bryteren, over det
harde punktet. Vinduet vil da åpnes
eller lukkes helt når bryteren slippes.
Ved å trykke/dra en gang til, stopper
vinduet opp.
De elektriske vindusheisene
nøytraliseres:


- ca. 45 sekunder etter at tenningen
er slått av,

- etter at en av fordørene har vært
åpnet, dersom tenningen er av.



Riktig bruk

Dersom noe kommer i klem under
betjening av vinduene, skal vinduets
bevegelse snus. Trykk på gjeldende
bryter.
Når føreren betjener vinduet på
passasjersiden, skal han/hun påse
at ingen personer hindrer vinduet i å
lukke seg korrekt.
Føreren skal påse at passasjerene
bruker el-vindusheisen korrekt.
Vær forsiktig med betjening av
vinduene dersom det er barn i bilen.
Dersom vinduet åpnes og lukkes
fl ere ganger etter hverandre, vil en
beskyttelse iverksettes som kun gjør
det mulig å lukke vinduet. Lukk vinduet
og vent i 40 minutter. Betjeningen er
deretter operasjonell på nytt.


Manuell modus

Trykk på eller dra i bryteren, uten å
gå forbi det harde punktet. Vinduet
stopper med en gang bryteren slippes.


Ny initialisering

Etter at batteriet har vært koblet fra og
deretter til igjen eller ved funksjonsfeil,
måantiklemsikringen reinitialiseres.

104


Sikkerhet under kjøring


SIKKERHET UNDER KJØRING
HORN

Trykk midt på rattet.
PARKERINGSBREMS


Låsing

Trekk i parkeringsbremsen for å
immobilisere bilen.
Sjekk at parkeringsbremsen er
forsvarlig tiltrukket før du går ut av bilen.
Parkeringsbremsen skal kun trekkes
til når bilen står stille
.
Ved eksepsjonell bruk av
parkeringsbremsen når bilen kjører,
trekk den forsiktig til for å unngå at
bakhjulene blokkeres (risiko for at bilen
sladder).


NØDLYS

Trykk på denne knappen. Alle
blinklysene blinker.
Nødlyset kan fungere når tenningen er
slått av.
Nødlysetkal kun brukes i
faresituasjoner, nødstans eller ved
kjøring under uvanlige omstendigheter.
Ved parkering i bakke, drei hjulene mot
fortauet og trekk til parkeringsbremsen.
Det har ingen hensikt å legge inn et gir
etter at bilen har blitt parkert, spesielt
ikke dersom den er lastet.
Dersom parkeringsbremsen er
tiltrukket eller ikke tilstrekkelig
utløst vil dette varsles ved at denne
kontrollampen lyser i instrumentbordet.

Automatisk tenning av nødlys

Ved nødbremsing, avhengig av
kraften på fartsreduksjonen, vil
nødlyset tennes automatisk. Denne
funksjonen avbrytes deretter ved første
akselerasjon.
Nødlyset kan slukkes av ved å trykke
på bryteren.

Utløsing av parkeringsbremsen

Trekk i håndtaket og trykk på knappen
og før deretter ned parkeringsbremsen
slik at den utløses.

105
Parkeringsassistanse
SIKKERHE
T
4
Ryggevarsleren med lydsignal og/
eller symboler består av fi re sensorer
som er plassert i støtfangeren bak.
Systemet detekterer enhver hindring
som befi nner seg i dekteringsfeltet bak
bilen: person, bil, tre, grind.
Systemet er ikke hundre prosent
effektivt når det gjelder hindringer
som er av en slik dimensjon at
de detekteres i begynnelsen av
manøveren, men ikke lenger når
bilen nærmer seg. Dette skyldes
dødsoner mellom og under sensorene.
Eksempler på denne typen gjenstander
er påler, oppstakingsmerker eller
markeringspåler på fortau.

Bilen settes i revers RYGGEVARSLER


Display i skjermen



Skru av ryggevarsleren

Sett bilen i fri. Et lydsignal varsler om at systemet
aktiveres når bilen settes i revers.
Et lydsignal varsler om hindringen.
Dette lydsignalet avgis raskere
ettersom bilen nærmer seg hindringe.
Når det er mindre enn ca. 30 centimeter
mellom "bilen og hindringen" vil
lydsignalet lyde kontinuerlig.

106


Parkeringsassistanse



Aktivering / Nøytralisering
Funksjonsfeil

Ved funksjonsfeil vil lysdioden på
knappen lyse samtidig som det avgis et
lydsignal og en melding gis i displayet.
Kontakt CITROËN-forhandlernett eller
et kvalifi sert verksted.


Riktig bruk

I dårlig vær eller om vinteren bør
du kontrollere at sensorene ikke er
tildekket av søle, is eller snø.
Systemet blir automatisk nøytralisert
ved kjøring med tilhenger eller
montering av sykkelstativ (tilhenger
eller stativ anbefalt av CITROËN).
Ryggevarsleren kan under ingen
omstendigheter erstatte førerens
oppmerksomhet og ansvar. Systemet aktiveres eller
nøytraliseres ved å trykke på
denne knappen.
Aktiveringen og
nøytraliseringen av systemet
lagres i minnet når bilen
stanses.

ABS
ABS
107


Sikkerhet under kjøring

SIKKERHE
T
4

ANTIBLOKKERING AV
HJUL (ABS - ELEKTRONISK
BREMSEKRAFTFORDELER)
ABS-systemet og den elektroniske
bremsekraftfordeleren bidrar til å øke bilens
stabilitet ved bremsing, spesielt på dårlig eller
glatt veibane.
ABS-systemet hindrer at hjulene blokkeres,
mens den elektroniske bremsekraftfordeleren gir
optimal styring av bremsetrykket på hvert hjul.
Dersom denne lampen lyser
samtidig som det avgis et
lydsignal og en melding gis i
displayet, betyr det at noe er
feil på ABS-systemet. Dette
kan føre til nedsatt kontroll over bilen
ved bremsing.
Hvis denne lampen lyser
sammen med bremse- og
STOP-lampen, samtidig som
det avgis et lydsignal og en
melding i displayet, betyr
det at noe er feil på den elektroniske
bremsekraftfordeleren. Dette kan føre
til nedsatt kontroll over bilen under
bremsing.
NØDBREMSASSISTANSE (AFU)

Ved nødbremsing gjør dette systemet
det mulig å oppnå optimalt bremsetrykk
raskere, trå hardt på pedalen uten å
slippe.
Systemet aktiveres i henhold til
hastigheten som brukes for å trå inn
bremsepedalen.
Dette endrer motstanden til pedalen
under foten.
For å forlenge nødbremseassistansen:
hold foten på bremsepedalen.



Riktig bruk

Hvis det er risiko for blokkering av
hjulene, vil ABS-systemet automatisk
aktiveres. Men dette systemet gjør
det ikke mulig å oppnå kortere
bremsedistanse.
På meget glatt veibane (is,
oljesøl, osv...) vil ABS risikere å
forlenge bremsedistansen. Ved
nødbremsing, nøl ikke med å trå
bremsepedalen hardt inn, uten å
slippe. Du vil da kunne fortsette å
manøvrere bilen for å unngå en
hindring, selv på glatt veibane.
Under enkelte forhold kan det merkes
at ABS-systemet er i funksjon ved at
bremsepedalen vibrerer. Dette er helt
normalt.
Ved skifte av hjul (dekk og felger), påse
at hjulene er godkjente av CITROËN.
Stans bilen med en gang.

I begge disse tilfellene: ta kontakt med
et CITROËN-verksted eller et kvalifi sert
verksted.

ESP OFF
108


Sikkerhet under kjøring


ANTISPINN (ASR)
OG ELEKTRONISK
STABILITETSKONTROLL
(ESC)
Disse systemene fungerer sammen
med ABS-systemet og øker stabiliteten
på kjøretøyet.
Antispinnsystemet er veldig nyttig for å
bevare bilens stabilitet, og for å unngå
å miste kontrollen ved akselerasjon.
Antispinnsystement (ASR) gjør at
man unngår spinning av hjulene ved
at det virker inn på drivhjulene og
på motoren. Dette hjelper også til å
opprettholde bilens retningsstabilitet
under akselerasjon.
Med ESC blir bilens retningsstabilitet
bedret ved svingkjøring.
Dersom det oppstår avvik mellom den
banen bilen følger og den retningen
føreren ønsker, vil ESC-systemet virke
inn på bremsene til ett eller fl ere hjul
og på motoren slik at bilen gjeninntar
riktig bane.

Nøytralisering av ASR/ESC-
systemene
Under spesielt vanskelige kjøreforhold
(start av bil som sitter fast i gjørme,
sand, snø, osv.) kan det i noen
tilfelle være en fordel å nøytralisere
systemene ASR og ESC for å la
hjulene spinne og gjenvinne veigrepet.
Funksjonskontroll


Riktig bruk

ASR/ESC systemene gir en ekstra
sikkerhet under vanlig kjøring, men
må ikke under noen omstendigheter
anspore føreren til å ta større sjanser
eller kjøre i for høye hastigheter.
Systemet fungerer korrekt på den
betingelse at forholdsreglene blir
overholdt når det gjelder hjulene
(dekk og felger), bremseelementene,
de elektroniske komponentene samt
de forskjellige fremgangsmåtene
for montering og vedlikehold som
anbefales av CITROËN.
Etter en kollisjon, få disse systemene
kontrollert hos CITROËN-
forhandlernett eller hos et kvalifi sert
verksted.


Funksjon av systemene ASR og
ESC
Lysdioden blinker når
systemene ASR eller
ESC er aktiverte.

Systemene kobles inn igjen:


- automatisk, når hastigheten
kommer opp i over 50 km/t, Dersom noe er feil på disse
systemene, vil lampen lyse
samtidig som det avgis et
lydsignal og en melding vises
i displayet.
Ta kontakt med CITROËN-
forhandlernett eller et kvalifi sert
verksted for kontroll av systemet.
Denne lampen kan også lyse dersom
det er lite luft i dekkene. Få kontrollert
trykket i hvert dekk.



- Trykk på
knappen eller
drei hjulet til
posisjon ESC
OFF (avhengig
av versjon).

- Lampen lyser: ASR og ESC
systemene virker ikke lenger.

- manuelt, ved et nytt trykk
på knappen eller ved
å dreie hjulet til denne
posisjonen (avhengig av
versjon)
