CITROEN BERLINGO MULTISPACE 2013 Libretti Di Uso E manutenzione (in Italian)

89
ERGONOMIA
e C
A
ONFOR
T
3
Confort

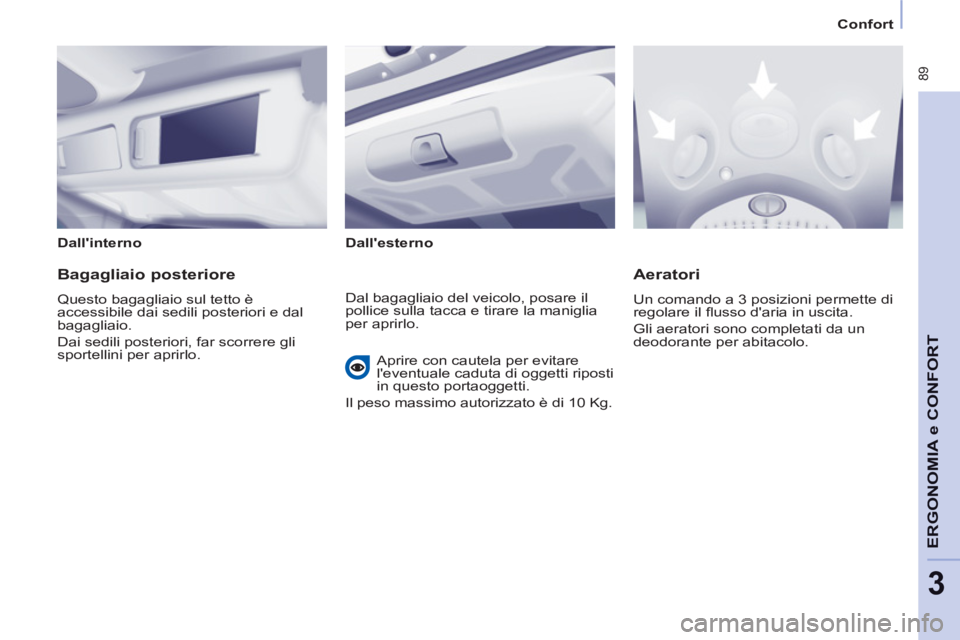

Dall'interno

Dall'esterno



Bagagliaio posteriore

Questo bagagliaio sul tetto è
accessibile dai sedili posteriori e dal
bagagliaio.
Dai sedili posteriori, far scorrere gli
sportellini per aprirlo.

Aeratori

Un comando a 3 posizioni permette di
regolare il fl usso d'aria in uscita.
Gli aeratori sono completati da un
deodorante per abitacolo. Dal bagagliaio del veicolo, posare il
pollice sulla tacca e tirare la maniglia
per aprirlo.
Aprire con cautela per evitare
l'eventuale caduta di oggetti riposti
in questo portaoggetti.
Il peso massimo autorizzato è di 10 Kg.

90
Confort

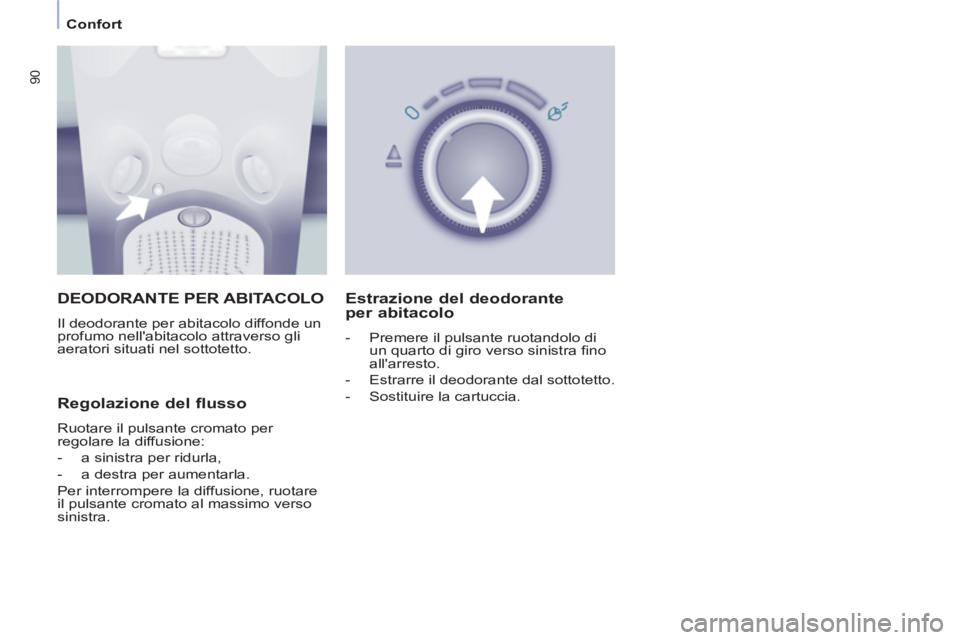

DEODORANTE PER ABITACOLO

Il deodorante per abitacolo diffonde un
profumo nell'abitacolo attraverso gli
aeratori situati nel sottotetto.

Regolazione del flusso

Ruotare il pulsante cromato per
regolare la diffusione:


- a sinistra per ridurla,

- a destra per aumentarla.
Per interrompere la diffusione, ruotare
il pulsante cromato al massimo verso
sinistra.


Estrazione del deodorante
per abitacolo


- Premere il pulsante ruotandolo di
un quarto di giro verso sinistra fi no
all'arresto.

- Estrarre il deodorante dal sottotetto.

- Sostituire la cartuccia.

91
ERGONOMIA
e C
A
ONFOR
T
3
Confort

Sostituzione di una cartuccia

La ricarica del deodorante per abitacolo
è costituita da una cartuccia B
e dal suo
involucro a tenuta ermetica C
.


- Togliere la pellicola protettiva D
.

- Collocare la testa della cartuccia B

sul pulsante A
del deodorante.

- Ruotarla di un quarto di giro per
bloccarla sul pulsante e togliere
l'involucro.

- Inserire il deodorante nel suo
alloggiamento.
È possibile sostituire la cartuccia in
qualsiasi momento e conservare le
cartucce già iniziate nel loro involucro
originale.
Il pulsante del deodorante A
è
indipendente dalla cartuccia.
Le cartucce sono fornite senza il
pulsante A
.


Inserimento del deodorante per
abitacolo
Dopo aver sistemato o sostituito la
cartuccia:


- Ricollocare il deodorante nel suo
alloggiamento.

- Ruotarlo di un quarto di giro verso
destra.



Per un uso corretto

Per ragioni di sicurezza, utilizzare solo
le cartucce previste allo scopo. Non
smontare le cartucce.
Conservare gli involucri a tenuta
ermetica delle cartucce, che servono
quando le cartucce non vengono
utilizzate.
Non provare mai a ricaricare le
cartucce con profumi diversi da quelli
raccomandati da CITROËN.
Conservare fuori dalla portata dei
bambini e degli animali. Evitare
qualsiasi contatto con la pelle e gli
occhi. In caso d'ingestione, consultare
un medico mostrandogli l'imballaggio o
l'etichetta del prodotto. Il pulsante del deodorante A
può
essere fi ssato al tetto multifunzione
solo con una cartuccia.
Conservare quindi il pulsante A
e una
cartuccia.
Le cartucce sono disponibili presso la
rete CITROËN.

92
Confort

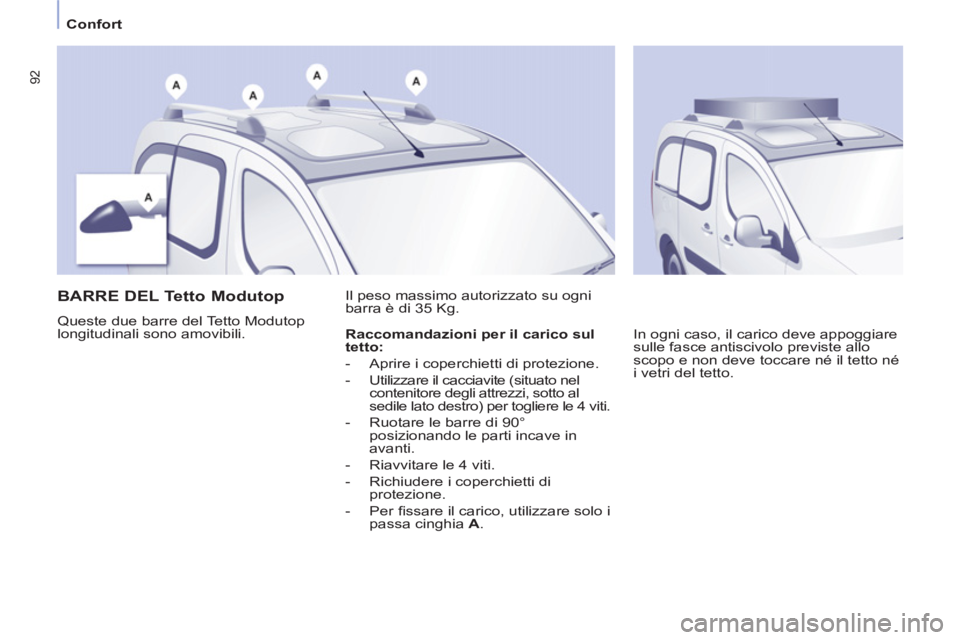

BARRE DEL Tetto Modutop

Queste due barre del Tetto Modutop
longitudinali sono amovibili. Il peso massimo autorizzato su ogni
barra è di 35 Kg.
In ogni caso, il carico deve appoggiare
sulle fasce antiscivolo previste allo
scopo e non deve toccare né il tetto né
i vetri del tetto.
Raccomandazioni per il carico sul
tetto:



- Aprire i coperchietti di protezione.

- Utilizzare il cacciavite (situato nel
contenitore degli attrezzi, sotto al
sedile lato destro) per togliere le 4 viti.

- Ruotare le barre di 90°
posizionando le parti incave in
avanti.

- Riavvitare le 4 viti.

- Richiudere i coperchietti di
protezione.

- Per fi ssare il carico, utilizzare solo i
passa cinghia A
.

93
ERGONOMIA
e C
A
ONFOR
T
3
Confort
BARRE DEL TETTO

Se si montano delle barre trasversali su queste barre, attenersi ai valori dei pesi
previsti dal fabbricante, senza superare i 75 Kg.

94
Confort

Accensione/spegnimento automatico

La plafoniera anteriore si accende quando
si estrae la chiave di contatto, quando
si sblocca il veicolo, quando si apre una
delle porte anteriori o quando si vuole
localizzare il veicolo con il telecomando.
Si spegne progressivamente dopo
l'inserimento del contatto e la chiusura
del veicolo. Sedili anteriori: si illumina
all'apertura di una delle porte
anteriori. Si accendono e si spengono con
un interruttore manuale, quando il
contatto è inserito.

Sedili posteriori: si illumina
all'apertura di una delle porte
posteriori.
Se le porte rimangono aperte
per alcuni minuti, le plafoniere
si spengono.
Spenta in permanenza. Illuminazione permanente,
contatto inserito.
Plafoniera anteriore

PLAFONIERE


Plafoniera posteriore
Faretti di lettura carte anteriori singoli

95
ERGONOMIA
e C
A
ONFOR
T
3
Confort
COPRIBAGAGLI (5 POSTI)

Questo ripiano rigido permette
di nascondere gli oggetti sistemati
nel bagagliaio.
Rimuoverlo
Ripiegarlo.
Estrarlo dalle tacche A
e B
tirando
verso di sé.
Sollevarlo e rimuovere l'insieme.

Rimontarlo
Posare il copribagagli davanti ad A
e B
.
Spingere in avanti per introdurre
i pernetti nelle tacche.
Aprirlo e fi ssarlo nelle tacche C
.
Ripiegarlo
Dal bagagliaio, piegare il mezzo
ripiano sollevandolo per estrarlo dalla
tacca C
.
Riporlo (a seconda della versione)
Nello schienale dei sedili posteriore
è previsto un alloggiamento per riporre
il copribagagli ripiegato su se stesso.
Inserirlo verticalmente tra le guide
laterali situate a metà altezza degli
schienali.
Inserire prima la cerniera, con le alette
rivolte verso l'alto.

Questo copribagagli rigido può formare
un tavolinetto. Tuttavia, per ragioni di
sicurezza, non appoggiare oggetti che
possano diventare pericolosi in caso di
brusca frenata o di urto.

96
Confort

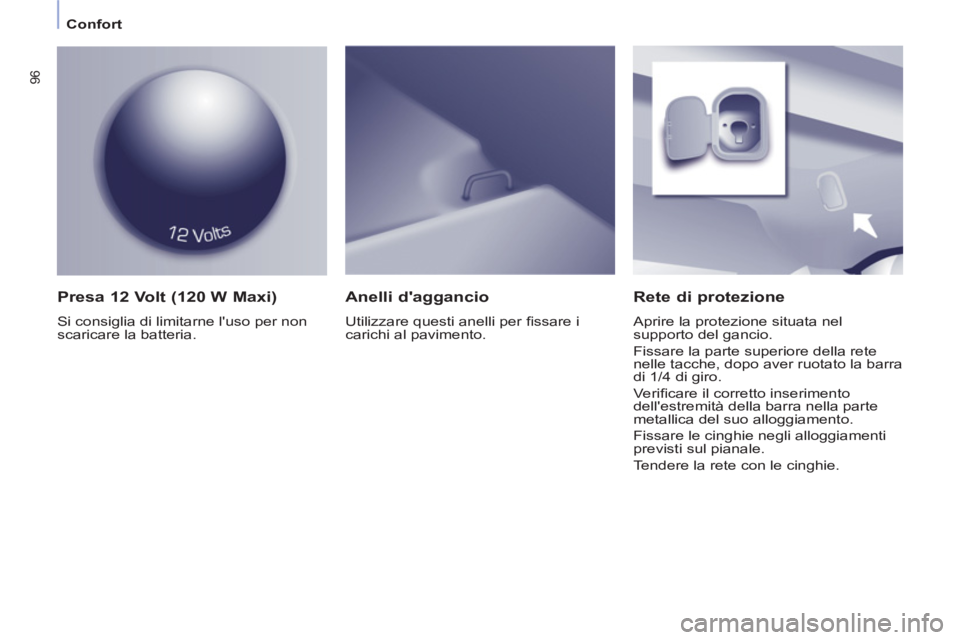

Presa 12 Volt (120 W Maxi)

Si consiglia di limitarne l'uso per non
scaricare la batteria.


Rete di protezione

Aprire la protezione situata nel
supporto del gancio.
Fissare la parte superiore della rete
nelle tacche, dopo aver ruotato la barra
di 1/4 di giro.
Ve r ifi care il corretto inserimento
dell'estremità della barra nella parte
metallica del suo alloggiamento.
Fissare le cinghie negli alloggiamenti
previsti sul pianale.
Tendere la rete con le cinghie.


Anelli d'aggancio

Utilizzare questi anelli per fi ssare i
carichi al pavimento.

97
ERGONOMIA
e C
A
ONFOR
T
3
Confort
ALLESTIMENTI POSTERIORI(7 POSTI)

Porta bicchieri

Ogni liquido trasportato in un bicchiere
potrebbe rovesciarsi, prestare quindi
attenzione.
"Siate prudenti".


Presa 12 Volt (120 W maxi)

Si consiglia di limitarne l'utilizzo
per evitare di scaricare la batteria.


Anelli d'aggancio

Utilizzare gli anelli d'aggancio al pianale
per fi ssare e trattenere saldamente gli
oggetti caricati.
Gli ancoraggi delle cinture di sicurezza non
devono essere utilizzati per questo scopo.

Si raccomanda di immobilizzare
il carico fi ssandolo saldamente
con gli anelli d'aggancio presenti
sul pianale.

98
Confort

Sportelli vani portaoggetti

Sollevare lo sportellino corrispondente.
Il più vicino possibile alla soglia
del bagagliaio, la cavità è destinata
a ricevere il tubo avvolgitore
contenente la tendina copribagagli.


Cinture di sicurezza

Verifi care il corretto avvolgimento della
cintura di sicurezza del sedile centrale
nel suo alloggiamento nel sottotetto.
Evitare i battiti sui dispositivi delle
cinture della 3ª fi la nel movimento di
ritorno delle stesse vicino agli agganci,
situati nel sottotetto.
Gli anelli d'aggancio dei dispositivi
delle cinture di sicurezza di ogni lato
del bagagliaio non devono essere
utilizzati per trattenere dei carichi.
