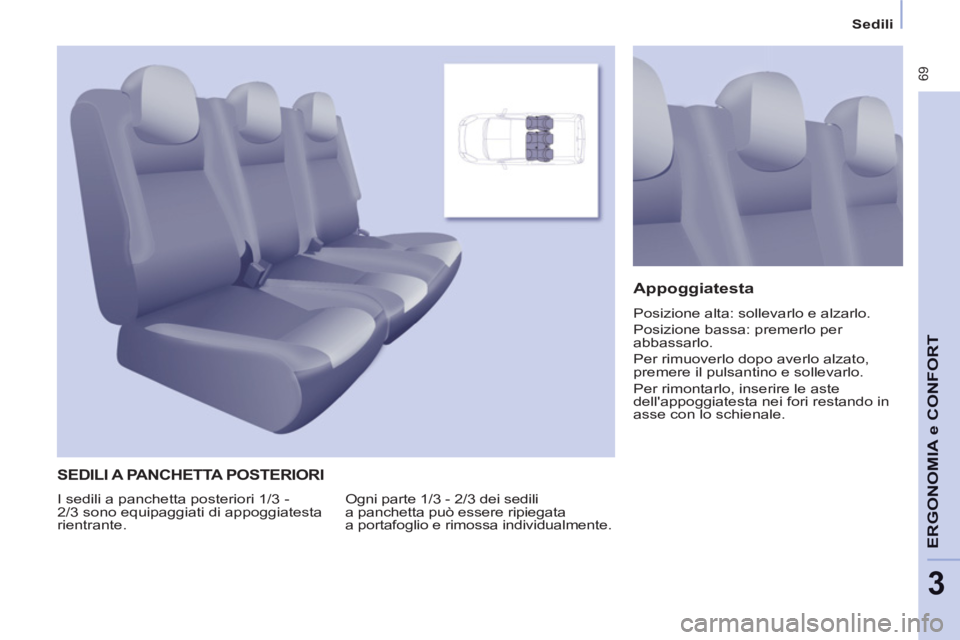

69
ERGONOMIA
e C
A
ONFOR
T
3


Sedili

SEDILI A PANCHETTA POSTERIORI

Ogni parte 1/3 - 2/3 dei sedili
a panchetta può essere ripiegata
a portafoglio e rimossa individualmente.

Appoggiatesta

Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo alzato,
premere il pulsantino e sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori restando in
asse con lo schienale.
I sedili a panchetta posteriori 1/3 -
2/3 sono equipaggiati di appoggiatesta
rientrante.

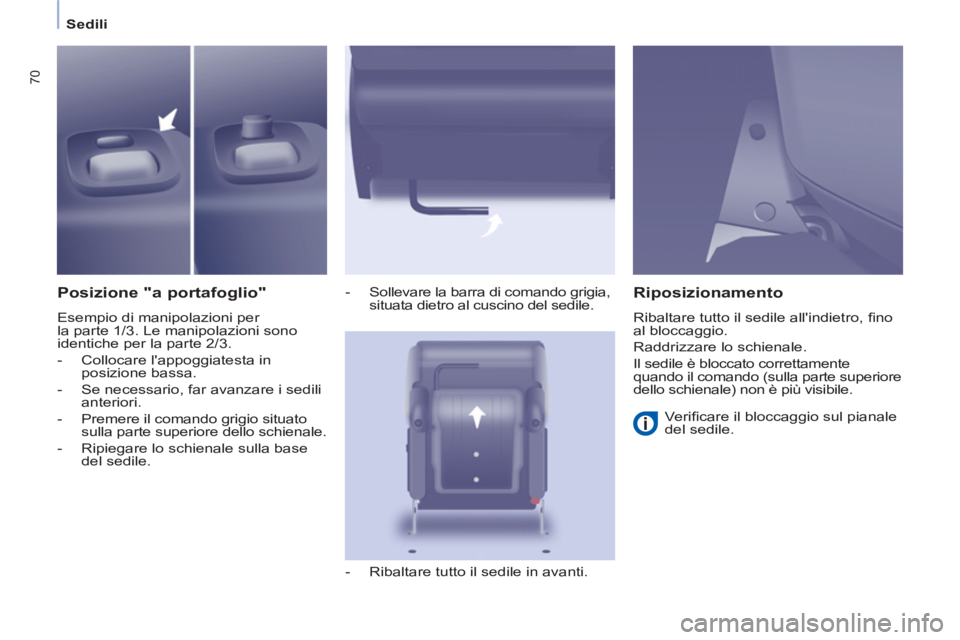

70
Sedili

Posizione "a portafoglio"

Esempio di manipolazioni per
la parte 1/3. Le manipolazioni sono
identiche per la parte 2/3.


- Collocare l'appoggiatesta in
posizione bassa.

- Se necessario, far avanzare i sedili
anteriori.

- Premere il comando grigio situato
sulla parte superiore dello schienale.

- Ripiegare lo schienale sulla base
del sedile.
- Sollevare la barra di comando grigia,
situata dietro al cuscino del sedile.

- Ribaltare tutto il sedile in avanti.



Riposizionamento

Ribaltare tutto il sedile all'indietro, fi no
al bloccaggio.
Raddrizzare lo schienale.
Il sedile è bloccato correttamente
quando il comando (sulla parte superiore
dello schienale) non è più visibile.
Ve r ifi care il bloccaggio sul pianale
del sedile.

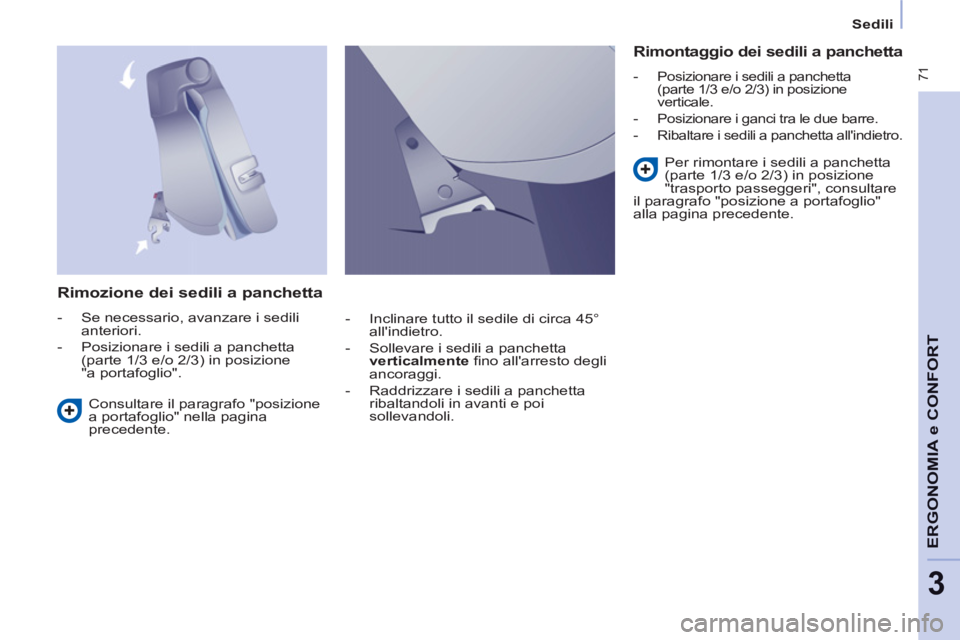

71
ERGONOMIA
e C
A
ONFOR
T
3


Sedili



Rimozione dei sedili a panchetta



- Se necessario, avanzare i sedili
anteriori.

- Posizionare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione
"a portafoglio".

Rimontaggio dei sedili a panchetta


-
Posizionare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione
verticale.

- Posizionare i ganci tra le due barre.


-
Ribaltare i sedili a panchetta all'indietro.
Consultare il paragrafo "posizione
a portafoglio" nella pagina
precedente. Per rimontare i sedili a panchetta
(parte 1/3 e/o 2/3) in posizione
"trasporto passeggeri", consultare
il paragrafo "posizione a portafoglio"
alla pagina precedente.

- Inclinare tutto il sedile di circa 45°
all'indietro.

- Sollevare i sedili a panchetta
verticalmente
fi no all'arresto degli
ancoraggi.

- Raddrizzare i sedili a panchetta
ribaltandoli in avanti e poi
sollevandoli.

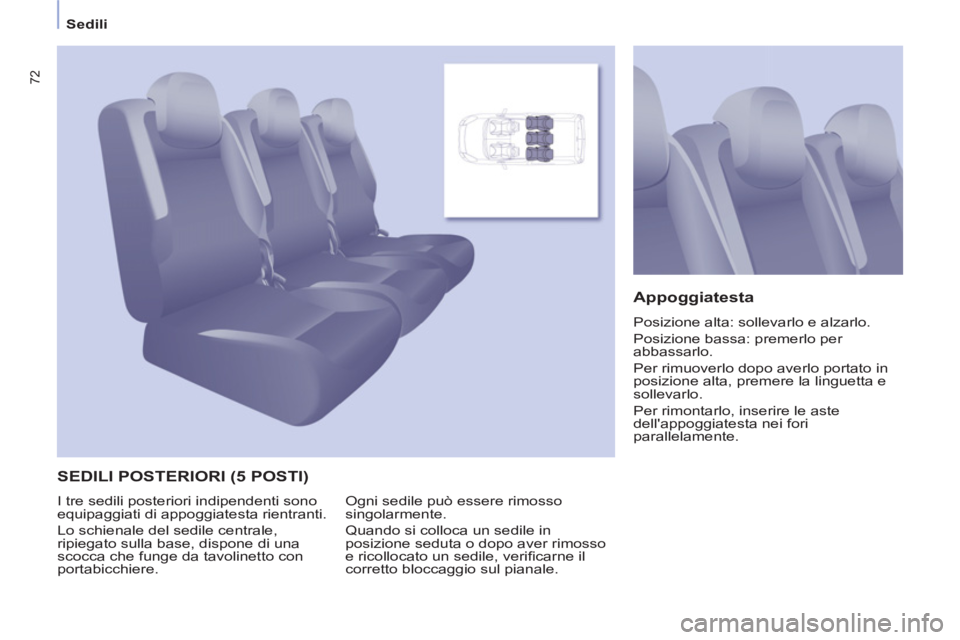

72
Sedili
SEDILI POSTERIORI (5 POSTI)
Appoggiatesta

Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo portato in
posizione alta, premere la linguetta e
sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori
parallelamente.
Ogni sedile può essere rimosso
singolarmente.
Quando si colloca un sedile in
posizione seduta o dopo aver rimosso
e ricollocato un sedile, verifi carne il
corretto bloccaggio sul pianale. I tre sedili posteriori indipendenti sono
equipaggiati di appoggiatesta rientranti.
Lo schienale del sedile centrale,
ripiegato sulla base, dispone di una
scocca che funge da tavolinetto con
portabicchiere.

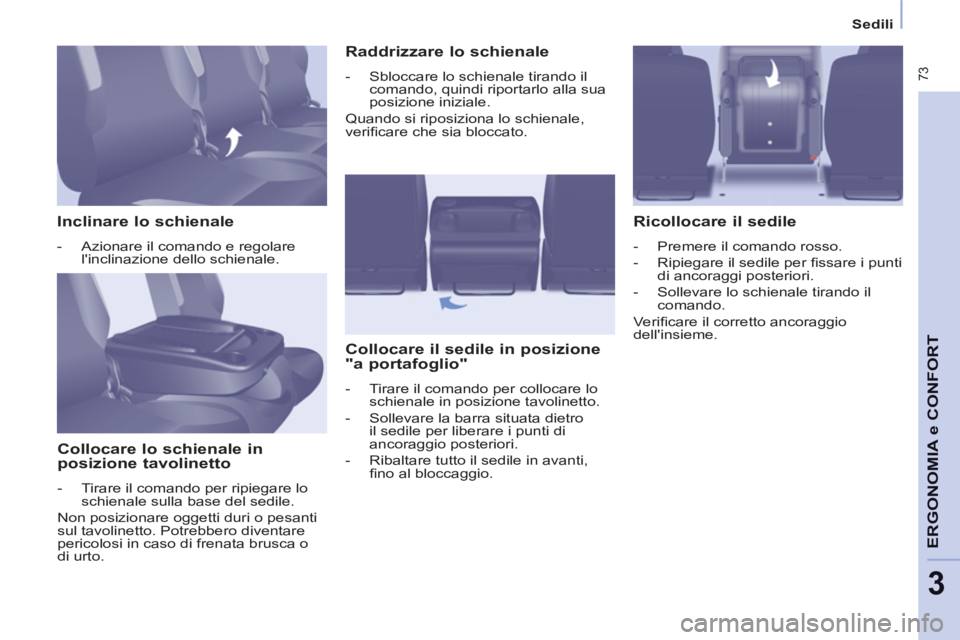

73
ERGONOMIA
e C
A
ONFOR
T
3


Sedili



Inclinare lo schienale



- Azionare il comando e regolare
l'inclinazione dello schienale.



Collocare lo schienale in
posizione tavolinetto


- Tirare il comando per ripiegare lo
schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto.


Raddrizzare lo schienale



- Sbloccare lo schienale tirando il
comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verifi care che sia bloccato.


Collocare il sedile in posizione
"a portafoglio"


- Tirare il comando per collocare lo
schienale in posizione tavolinetto.

- Sollevare la barra situata dietro
il sedile per liberare i punti di
ancoraggio posteriori.

- Ribaltare tutto il sedile in avanti,
fi no al bloccaggio.



Ricollocare il sedile



- Premere il comando rosso.

- Ripiegare il sedile per fi ssare i punti
di ancoraggi posteriori.

- Sollevare lo schienale tirando il
comando.
Verifi care il corretto ancoraggio
dell'insieme.

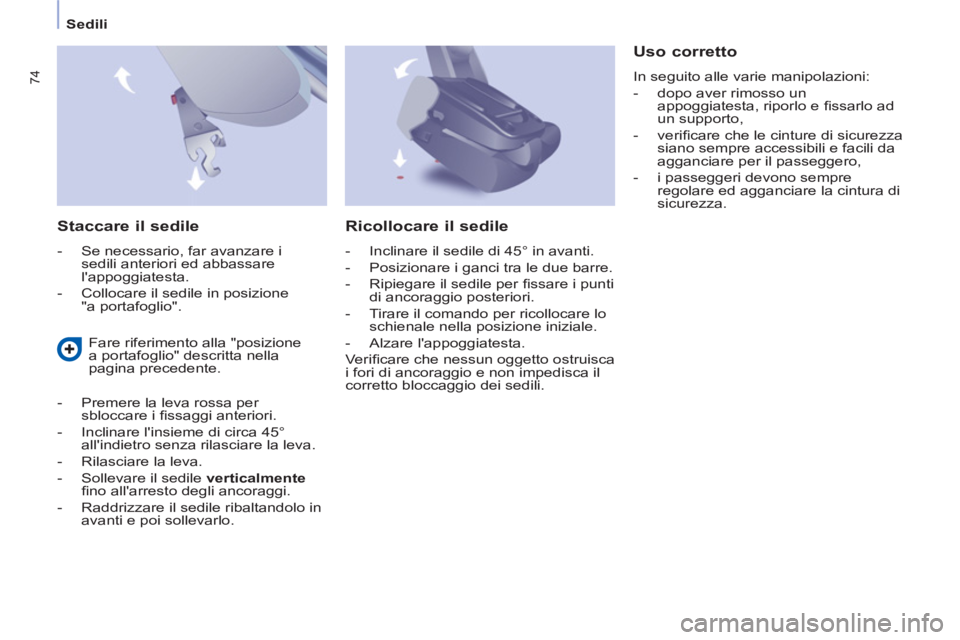

74
Sedili

Staccare il sedile



- Se necessario, far avanzare i
sedili anteriori ed abbassare
l'appoggiatesta.

- Collocare il sedile in posizione
"a portafoglio".


Uso corretto

In seguito alle varie manipolazioni:


- dopo aver rimosso un
appoggiatesta, riporlo e fi ssarlo ad
un supporto,

- verifi care che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare per il passeggero,

- i passeggeri devono sempre
regolare ed agganciare la cintura di
sicurezza.

Fare riferimento alla "posizione
a portafoglio" descritta nella
pagina precedente.

- Premere la leva rossa per
sbloccare i fi ssaggi anteriori.

- Inclinare l'insieme di circa 45°
all'indietro senza rilasciare la leva.

- Rilasciare la leva.

- Sollevare il sedile verticalmente
fi no all'arresto degli ancoraggi.

- Raddrizzare il sedile ribaltandolo in
avanti e poi sollevarlo.



Ricollocare il sedile



- Inclinare il sedile di 45° in avanti.

- Posizionare i ganci tra le due barre.

- Ripiegare il sedile per fi ssare i punti
di ancoraggio posteriori.

- Tirare il comando per ricollocare lo
schienale nella posizione iniziale.

- Alzare l'appoggiatesta.
Ve r ifi care che nessun oggetto ostruisca
i fori di ancoraggio e non impedisca il
corretto bloccaggio dei sedili.

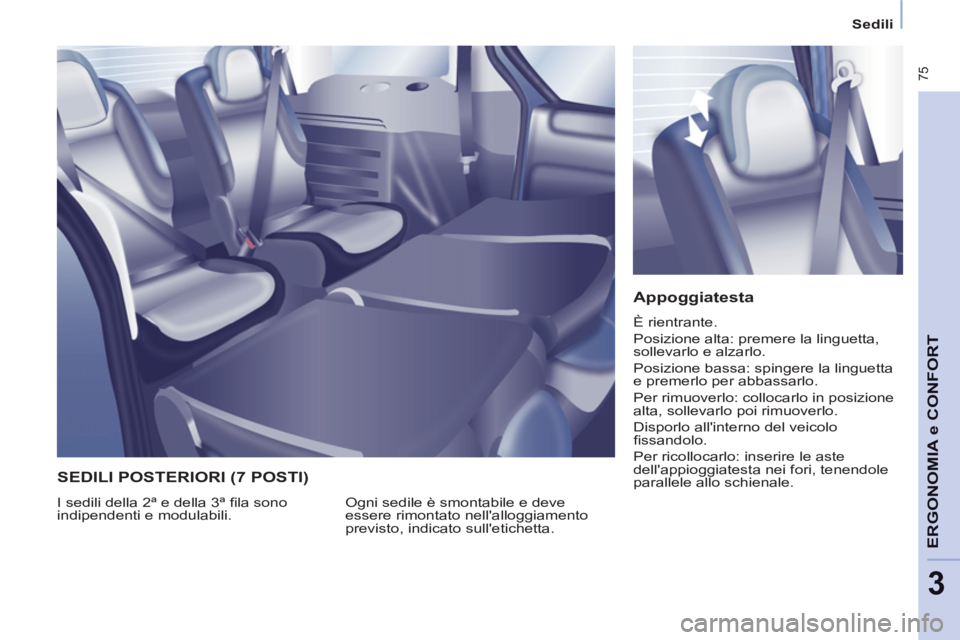

75
ERGONOMIA
e C
A
ONFOR
T
3


Sedili



Appoggiatesta

È rientrante.
Posizione alta: premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa: spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo: collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
Disporlo all'interno del veicolo
fi ssandolo.
Per ricollocarlo: inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
Ogni sedile è smontabile e deve
essere rimontato nell'alloggiamento
previsto, indicato sull'etichetta.
I sedili della 2ª e della 3ª fi la sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)

76

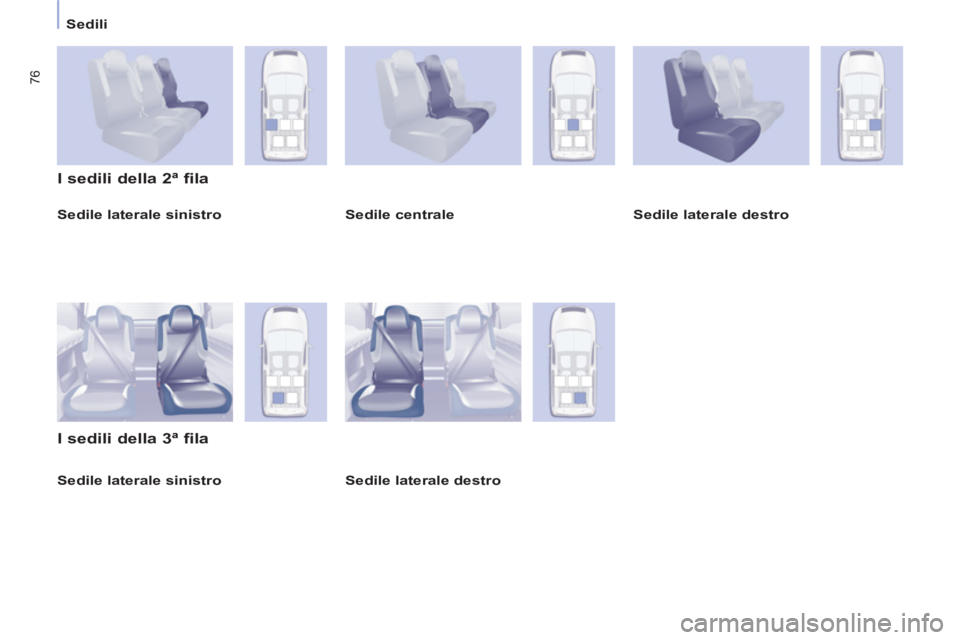

Sedili

Sedile laterale sinistro


I sedili della 2ª fila

I sedili della 3ª fila


Sedile centrale
Sedile laterale destro


Sedile laterale destro


Sedile laterale sinistro

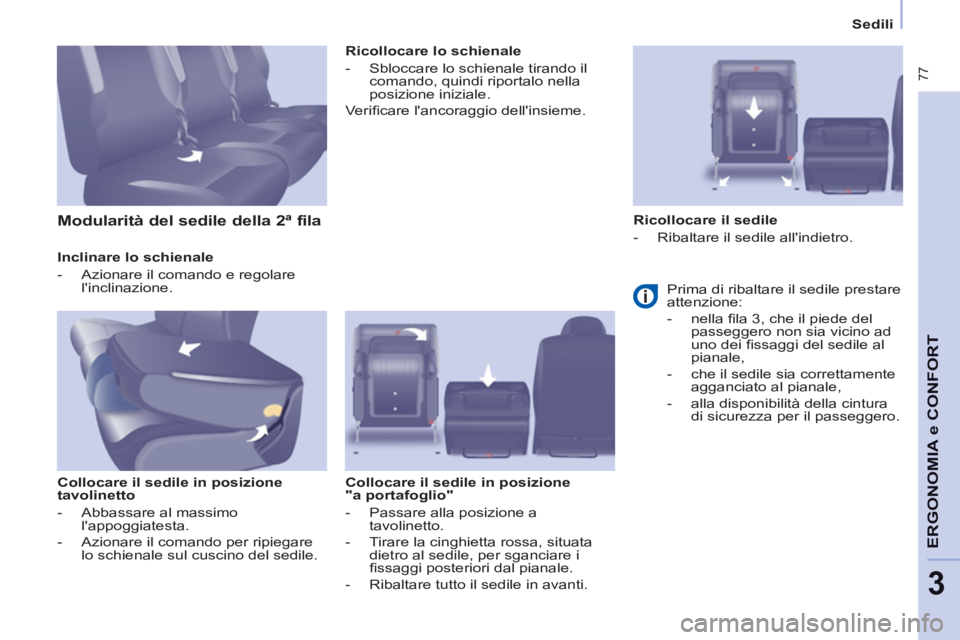

77
ERGONOMIA
e C
A
ONFOR
T
3


Sedili


Inclinare lo schienale


- Azionare il comando e regolare
l'inclinazione.


Collocare il sedile in posizione
tavolinetto


- Abbassare al massimo
l'appoggiatesta.

- Azionare il comando per ripiegare
lo schienale sul cuscino del sedile.

Ricollocare lo schienale


- Sbloccare lo schienale tirando il
comando, quindi riportalo nella
posizione iniziale.
Ve r ifi care l'ancoraggio dell'insieme.

Collocare il sedile in posizione
"a portafoglio"


- Passare alla posizione a
tavolinetto.

- Tirare la cinghietta rossa, situata
dietro al sedile, per sganciare i
fi ssaggi posteriori dal pianale.

- Ribaltare tutto il sedile in avanti.



Modularità del sedile della 2ª fila

Ricollocare il sedile


- Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione:


- nella fi la 3, che il piede del
passeggero non sia vicino ad
uno dei fi ssaggi del sedile al
pianale,

- che il sedile sia correttamente
agganciato al pianale,

- alla disponibilità della cintura
di sicurezza per il passeggero.

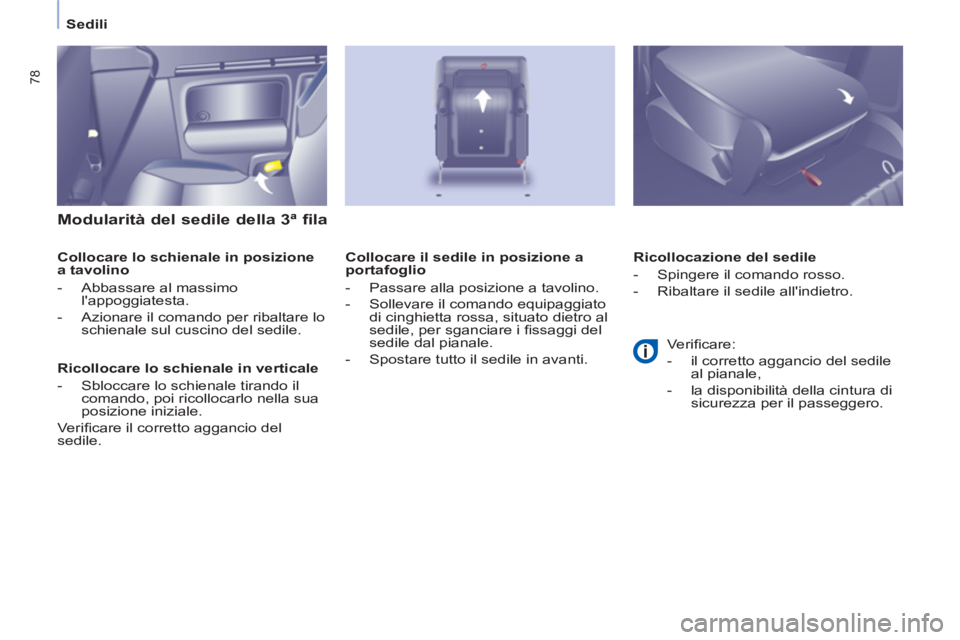

78
Sedili

Modularità del sedile della 3ª fila


Collocare lo schienale in posizione
a tavolino


- Abbassare al massimo
l'appoggiatesta.

- Azionare il comando per ribaltare lo
schienale sul cuscino del sedile.


Ricollocare lo schienale in verticale


- Sbloccare lo schienale tirando il
comando, poi ricollocarlo nella sua
posizione iniziale.
Verifi care il corretto aggancio del
sedile.
Ricollocazione del sedile


- Spingere il comando rosso.

- Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio


- Passare alla posizione a tavolino.

- Sollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fi ssaggi del
sedile dal pianale.

- Spostare tutto il sedile in avanti.
Verifi care:


- il corretto aggancio del sedile
al pianale,

- la disponibilità della cintura di
sicurezza per il passeggero.
