CITROEN BERLINGO MULTISPACE 2013 Upute Za Rukovanje (in Croatian)

109


Sigurnost u vožnji

SIGURNOS
T
4

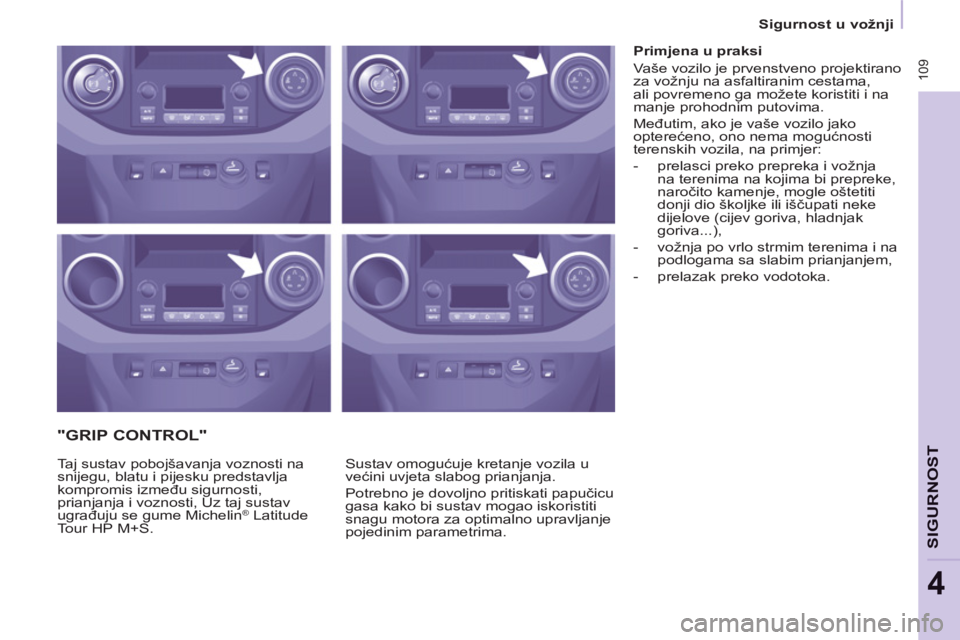

"GRIP CONTROL"











Primjena u praksi
Vaše vozilo je prvenstveno projektirano
za vožnju na asfaltiranim cestama,
ali povremeno ga možete koristiti i na
manje prohodnim putovima.
Međutim, ako je vaše vozilo jako
opterećeno, ono nema mogućnosti
terenskih vozila, na primjer:


- prelasci preko prepreka i vožnja
na terenima na kojima bi prepreke,
naročito kamenje, mogle oštetiti
donji dio školjke ili iščupati neke
dijelove (cijev goriva, hladnjak
goriva...),

- vožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,

- prelazak preko vodotoka.

Taj sustav pobojšavanja voznosti na
snijegu, blatu i pijesku predstavlja
kompromis između sigurnosti,
prianjanja i voznosti, Uz taj sustav
ugrađuju se gume Michelin
®
Latitude
Tour HP M+S. Sustav omogućuje kretanje vozila u
većini uvjeta slabog prianjanja.
Potrebno je dovoljno pritiskati papučicu
gasa kako bi sustav mogao iskoristiti
snagu motora za optimalno upravljanje
pojedinim parametrima.

ESP OFF
11 0


Sigurnost u vožnji


Funkcija ESC
kalibrirana
je za manje proklizavanje,
odnosno za uobičajene
uvjete prianjanja na cesti.
Nakon svakog prekida i ponovnog
uključivanja kontakta, sustav
automatski aktivira funkciju ESC.

Isključivanje
funkcije ESC OFF

prikladno je samo
za posebne uvjete
prilikom pokretanja
ili kretanja malom brzinom.
Iznad 50 km/h, sustav automatski
uključuje funkciju ESC.
Program snijeg
omogućuje
prilagođavanje uvjetima
prianjanja oba prednja
kotača, prilikom pokretanja.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi osigurao
najbolje moguće ubrzavanje ovisno o
raspoloživom prianjanju.

Program teren
(blato,
vlažna trava, ...) omogućuje,
prilikom pokretanja, dobro
proklizavanje kotača
koji najslabije prianja
radi uklanjanja blata i ostvarivanja
prianjanja. Istovremeno, na kotač koji
najbolje prianja prenosi se što više
momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način
zadovoljio naloge vozača.
Program pijesak
dopušta
manje istovremeno
proklizavanje oba pogonska
kotača kako bi vozilo
moglo napredovati i radi
smanjivanja opasnosti od propadanja
kotača u pijesak.
Na pijesku nemojte koristiti nijedan
drugi način rada sustava, jer bi vozilo
moglo utonuti u pijesak.

111
SIGURNOST
4

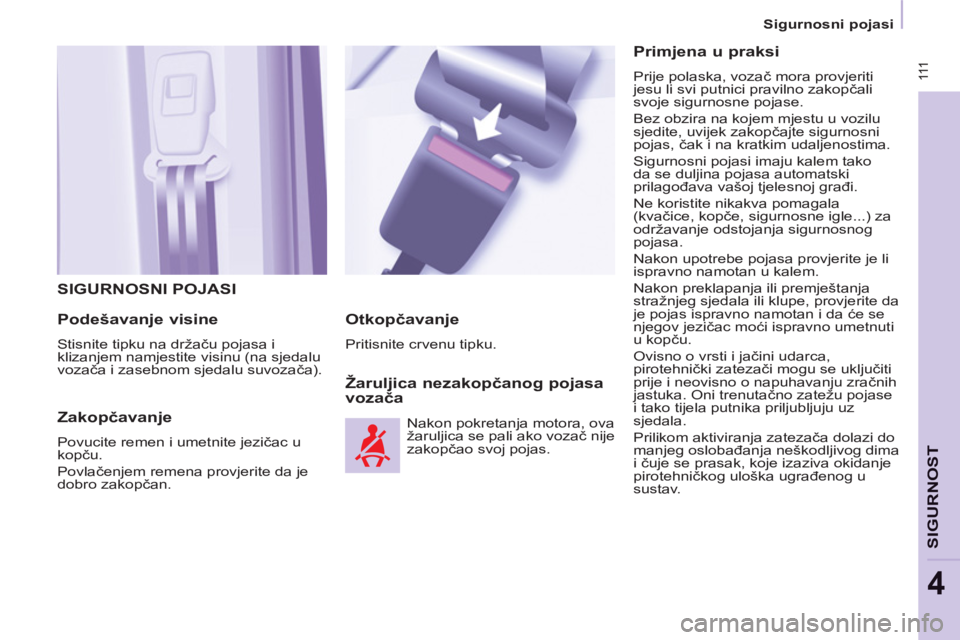

Sigurnosni pojasi

SIGURNOSNI POJASI

Podešavanje visine

Stisnite tipku na držaču pojasa i
klizanjem namjestite visinu (na sjedalu
vozača i zasebnom sjedalu suvozača).


Zakopčavanje

Povucite remen i umetnite jezičac u
kopču.
Povlačenjem remena provjerite da je
dobro zakopčan.


Žaruljica nezakopčanog pojasa
vozača
Otkopčavanje

Pritisnite crvenu tipku.
Nakon pokretanja motora, ova
žaruljica se pali ako vozač nije
zakopčao svoj pojas.


Primjena u praksi

Prije polaska, vozač mora provjeriti
jesu li svi putnici pravilno zakopčali
svoje sigurnosne pojase.
Bez obzira na kojem mjestu u vozilu
sjedite, uvijek zakopčajte sigurnosni
pojas, čak i na kratkim udaljenostima.
Sigurnosni pojasi imaju kalem tako
da se duljina pojasa automatski
prilagođava vašoj tjelesnoj građi.
Ne koristite nikakva pomagala
(kvačice, kopče, sigurnosne igle...) za
održavanje odstojanja sigurnosnog
pojasa.
Nakon upotrebe pojasa provjerite je li
ispravno namotan u kalem.
Nakon preklapanja ili premještanja
stražnjeg sjedala ili klupe, provjerite da
je pojas ispravno namotan i da će se
njegov jezičac moći ispravno umetnuti
u kopču.
Ovisno o vrsti i jačini udarca,
pirotehnički zatezači mogu se uključiti
prije i neovisno o napuhavanju zračnih
jastuka. Oni trenutačno zatežu pojase
i tako tijela putnika priljubljuju uz
sjedala.
Prilikom aktiviranja zatezača dolazi do
manjeg oslobađanja neškodljivog dima
i čuje se prasak, koje izaziva okidanje
pirotehničkog uloška ugrađenog u
sustav.

11 2 11 2



Sigurnosni pojasi


Preporuke za prijevoz djece:


- dijete mlađe od 12 godina ili niže
od jednog i pol metra smjestite u
odgovarajuću dječju sjedalicu,

- u vožnji, nikad ne držite dijete u
krilu, čak ni uz zakopčan sigurnosni
pojas.
Više podataka o dječjim
sjedalicama možete naći u točki 4,
u poglavlju "Djeca u vozilu".
Sigurnosne pojase čistite
sapunicom ili sredstvom za
čišćenje tkanine koje se prodaje u
mreži CITROËN.
S obzirom na važeće propise o
sigurnosti, mreža CITROËN jamči
ispravnost svakog zahvata ili provjere
pri održavanju ili ugradnji vaših
sigurnosnih pojasa.
Dajte redovito provjeravati sigurnosne
pojase (kao i nakon slabijeg sudara)
u mreži CITROËN ili u nekoj stručnoj
radionici: na njima ne smije biti
tragova istrošenosti, porezotina ili
prekinutih niti, ne smiju se prerađivati ili
prepravljati. Graničnik djelovanja sila smanjuje
pritisak pojasa na tijelo.
Pirotehnički zatezači sigurnosnih
pojasa postaju aktivni nakon
uključivanja kontakta.
Kalemi imaju kočnicu koja pojas
automatski blokira u slučaju sudara,
naglog kočenja ili prevrtanja vozila.
Pojas se otkopčava pritiskom
na crvenu tipku na kopči. Nakon
otkopčavanja, pridržavajte ga dok se
uvlači u kalem.
Prilikom aktiviranja zatezač
a pali se
žaruljica zračnih jastuka. Obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Za djelotvornu zaštitu putnika:


- jednim pojasom smije biti vezana
samo jedna odrasla osoba,

- pojas ne smije biti uvijen, što
možete provjeriti povlačenjem
pojasa pravilnim potezom,

- pojas mora biti što tješnje priljubljen
uz tijelo.
Gornji dio pojasa treba prolaziti preko
ramena.
Donji dio pojasa treba biti postavljen
što niže preko trbuha.
Pazite da pojas ne zakopčate u
pogrešnu kopču, jer on u tom slučaju
neće moći potpuno ispuniti svoju
funkciju. Ako je sjedalo opremljeno
naslonom za ruku, trbušni dio pojasa
uvijek mora prolaziti ispod naslona.
Brzim povlačenjem pojasa provjerite je
li dobro zakopčan.


Pojasi na prednjim mjestima

Pojasi na prednjim mjestima imaju
pirotehničke zatezače i graničnike
djelovanja sila.


Pojasi na stražnjim mjestima
(5 mjesta)
Stražnja sjedala imaju pojase s tri
hvatišta i kalemom.

11 3
SIGURNOS
T
4


Sigurnosni pojasi

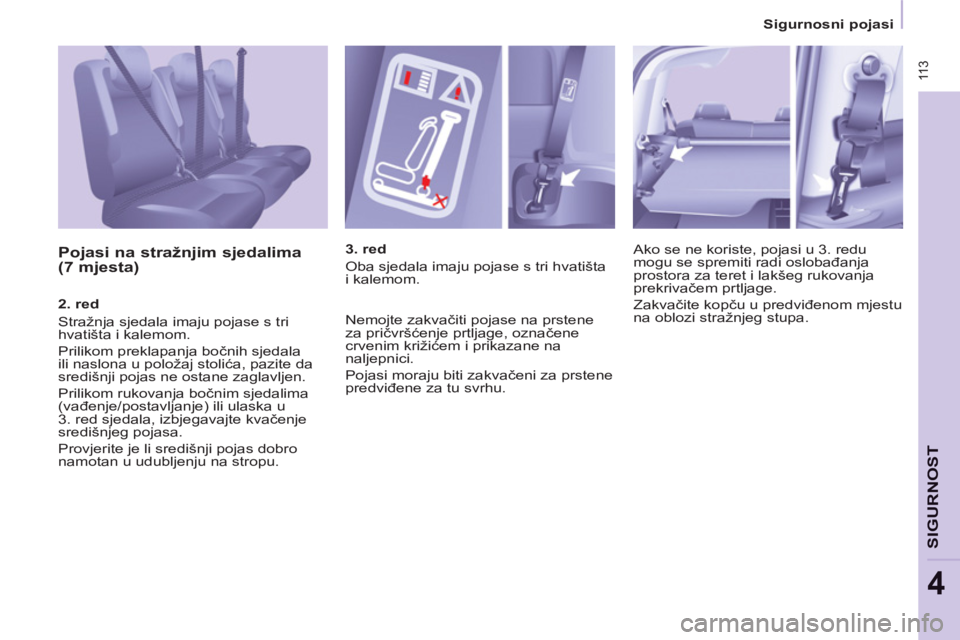

Pojasi na stražnjim sjedalima
(7 mjesta)

2. red
Stražnja sjedala imaju pojase s tri
hvatišta i kalemom.
Prilikom preklapanja bočnih sjedala
ili naslona u položaj stolića, pazite da
središnji pojas ne ostane zaglavljen.
Prilikom rukovanja bočnim sjedalima
(vađenje/postavljanje) ili ulaska u
3. red sjedala, izbjegavajte kvačenje
središnjeg pojasa.
Provjerite je li središnji pojas dobro
namotan u udubljenju na stropu.
3. red
Oba sjedala imaju pojase s tri hvatišta
i kalemom.
Nemojte zakvačiti pojase na prstene
za pričvršćenje prtljage, označene
crvenim križićem i prikazane na
naljepnici.
Pojasi moraju biti zakvačeni za prstene
predviđene za tu svrhu.
Ako se ne koriste, pojasi u 3. redu
mogu se spremiti radi oslobađanja
prostora za teret i lakšeg rukovanja
prekrivačem prtljage.
Zakvačite kopču u predviđenom mjestu
na oblozi stražnjeg stupa.

11 4 11 4

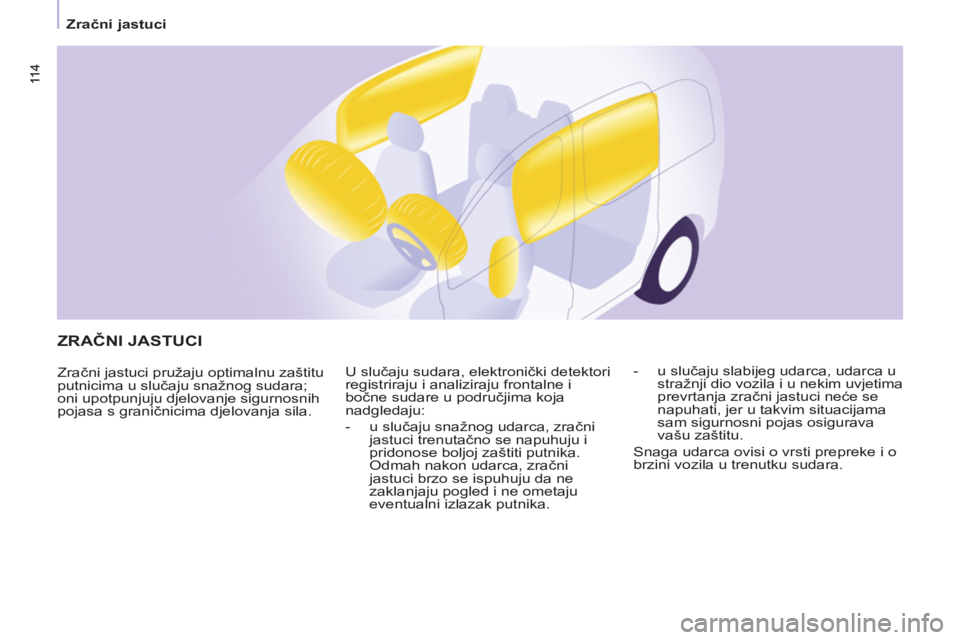

Zračni jastuci


ZRAČNI JASTUCI

Zračni jastuci pružaju optimalnu zaštitu
putnicima u slučaju snažnog sudara;
oni upotpunjuju djelovanje sigurnosnih
pojasa s graničnicima djelovanja sila. U slučaju sudara, elektronički detektori
registriraju i analiziraju frontalne i
bočne sudare u područjima koja
nadgledaju:


- u slučaju snažnog udarca, zračni
jastuci trenutačno se napuhuju i
pridonose boljoj zaštiti putnika.
Odmah nakon udarca, zračni
jastuci brzo se ispuhuju da ne
zaklanjaju pogled i ne ometaju
eventualni izlazak putnika.
- u slučaju slabijeg udarca, udarca u
stražnji dio vozila i u nekim uvjetima
prevrtanja zračni jastuci neće se
napuhati, jer u takvim situacijama
sam sigurnosni pojas osigurava
vašu zaštitu.
Snaga udarca ovisi o vrsti prepreke i o
brzini vozila u trenutku sudara.

11 5
SIGURNOS
T
4
11 5


Zračni jastuci



Primjena u praksi

Zauzmite normalan i uspravan položaj.
Uvijek dobro namjestite i zakopčajte
sigurnosni pojas.
Ništa se ne smije nalaziti u prostoru
između putnika i zračnog jastuka
(dijete, životinja, neki predmet...). To bi
moglo ometati napuhavanje zračnog
jastuka ili ozlijediti putnike.
Nakon sudara ili nakon krađe vozila,
dajte provjeriti sustav zračnih jastuka.
Svaki zahvat na sustavu zračnih
jastuka mora se obaviti isključivo u
mreži CITROËN ili u nekoj stručnoj
radionici.
Čak i ako se pridržavate svih
navedenih mjera sigurnosti, pri
napuhavanju zračnog jastuka ne mogu
se isključiti sve opasnosti od ozljeda ili
lakših opekotina glave, grudnog koša
ili ruku. Naime, zračni jastuk napuhuje
se gotovo trenutačno (u nekoliko
milisekunda), zatim se isto tako brzo
ispuhuje, ispuštajući vrući plin kroz
tome namijenjene otvore.
Bočni zračni jastuci
Na sjedala stavljajte samo
homologirane navlake koje neće
ometati napuhavanje bočnih zračnih
jastuka. Obratite se mreži CITROËN ili
nekoj stručnoj radionici.
Na naslone sjedala nemojte ništa
pričvršćivati ili lijepiti, jer bi to moglo
uzrokovati ozljede grudnog koša ili
ruku u trenutku napuhavanja bočnog
zračnog jastuka.
Nemojte se nepotrebno naginjati
prema vratima.

Prednji zračni jastuci
Ne vozite držeći ruke na krakovima ili
na središnjem dijelu upravlja
ča.
Pazite da suvozač ne stavlja noge na
armaturnu ploču, jer bi pri napuhavanju
jastuka mogao zadobiti teške ozljede.
Koliko je to god moguće, suzdržavajte
se od pušenja, jer pri napuhavanju
zračnog jastuka može doći do opeklina
ili ozljeda cigaretom ili lulom.
Upravljač nikada ne skidajte, ne bušite
i ne izlažite jakim udarcima.

Zračni jastuci mogu raditi samo
uz uključen kontakt.

Ta oprema djeluje samo jedanput. U
slučaju novog udarca (u istoj ili nekoj
drugoj prometnoj nesreći), zračni
jastuci neće se ponovo napuhati.
Pri aktiviranju zračnih jastuka dolazi
do blagog ispuštanja plina i čuje se
prasak, koje uzrokuje aktiviranje
pirotehničkog punjenja ugrađenog u
sustav.
Plin je neškodljiv, ali može zasmetati
osjetljivijim osobama.
Prasak detonacije može izvazvati
lagane i kratkotrajne slušne smetnje.

Zračni jastuk suvozača obavezno
mora biti isključen ako na to
sjedalo postavljate dječju sjedalicu
leđima u smjeru vožnje. Vidi točku 4,
poglavlje "Djeca u vozilu".

11 6 11 6



Zračni jastuci



Zračne zavjese

Zračne zavjese u slučaju snažnog
bočnog udarca štite vozača i putnike
(uz izuzetak putnika na srednjem
mjestu u drugom redu), smanjujući
opasnosti od ozljeda glave.
Ugrađene su u stupove i gornji dio
kabine.

Aktiviranje
Zavjesa se aktivira istovremeno s
pripadajućim bočnim zračnim jastukom
u slučaju snažnog bočnog udarca koji
zahvaća cjelinu ili dio područja bočnog
sraza B , okomito na uzdužnu os vozila
na horizontalnoj ravni, u smjeru od
vanjskog prema unutarnjem dijelu
vozila.
Zračna zavjesa se napuhuje između
korisnika vozila na prednjim ili
stražnjim sjedalima i stakala.



Bočni zračni jastuci

U slučaju snažnog bočnog udarca,
taj sustav štiti vozača i suvozača,
smanjujući opasnosti od ozljeda
grudnog koša.
Bočni zračni jastuci ugrađeni su u u
armaturu naslona prednjih sjedala,
na strani vrata.

Aktiviranje
Bočni zračni jastuk napuhuje se na
jednoj strani vozila, u slučaju snažnog
bočnog udarca koji zahvaća cjelinu ili
dio područja bočnog sraza B
, okomito
na uzdužnu os vozila na horizontalnoj
ravni, u smjeru od vanjskog prema
unutrašnjem dijelu vozila.
Bočni zračni jastuk napuhuje se
između putnika na prednjem sjedalu i
ploče vrata.
Područja otkrivanja udarca


A.
Područje frontalnog udarca.

B.
Područje bočnog udarca.
Neispravnosti u radu
Ako se na ploči s
instrumentima upali ova
žaruljica, uz zvučni signal i
poruku na ekranu, obratite
se mreži CITROËN ili nekoj
stručnoj radionici radi provjere sustava.
Moglo bi se dogoditi da se zračni
jastuci ne aktiviraju u slučaju snažnog
sudara.

U sluč
aju slabijeg bočnog udarca
ili višestrukog prevrtanja vozila,
zračni jastuk možda se neće
napuhati.

11 7
SIGURNOST
4
11 7


Zračni jastuci



Prednji zračni jastuci

Zračni jastuk vozača ugrađen je u
sredinu obruča upravljača, a zračni
jastuk suvozača u armaturnu ploču.

Aktiviranje
Napuhuju se istovremeno, ako zračni
jastuk suvozača nije isključen, u
slučaju snažnog frontalnog sudara
koji zahvaća cjelinu ili dio područja
izravnog sraza A
, po uzdužnoj osi
vozila na horizontalnoj ravni, u smjeru
od prednjeg prema stražnjem dijelu
vozila.
Prednji zračni jastuci napuhuju se
između armaturne ploče i putnika
na prednjim sjedalima, ublažavajući
njihovo polijetanje prema naprijed.
Isključivanje
Isključiti se može samo prednji zračni
jastuk suvozača:


- Uz prekinut kontakt
, umetnite
ključ u prekidač za isključivanje
zračnog jastuka suvozača,

- okrenite ga u položaj "OFF"
,

- izvadite ključ iz tog položaja.
Žaruljica zračnih jastuka na
ploči s instrumentima upaljena
je dok je zračni jastuk isključen. Ako su obje žaruljice zračnih
jastuka stalno upaljene, ne
postavljajte dječju sjedalicu
leđima u smjeru vožnje. Obratite
se mreži CITROËN ili nekoj
stručnoj radionici.

Neispravnost prednjih zračnih jastuka
Radi sigurnosti vašeg djeteta,
obavezno isključite zračni jastuk
suvozača ako na to mjesto
postavljate dječju sjedalicu leđima u
smjeru vožnje. U protivnom, dijete bi
prilikom napuhivanja zračnog jastuka
moglo zadobiti teške, čak smrtne
ozljede.
Ponovno uključivanje
U položaju "OFF"
zračni jastuk neće
se napuhati u slučaju sudara.
Čim izvadite dječju sjedalicu, okrenite
prekidač u položaj "ON"
radi ponovnog
uključivanja zračnog jastuka suvozača,
kako bi u slučaju sudara zaštitio
suvozača.
Ako se upali ova žaruljica,
uz zvučni signal i poruku na
ekranu, obratite se mreži
CITROËN ili nekoj stručnoj
radionici radi provjere
sustava.

11 8 11 8



Djeca u vozilu


OPĆE INFORMACIJE O
DJEČJIM SJEDALICAMA


Iako je CITROËN konstruirajući vaše
vozilo vodio računa o sigurnosti vaše
djece, ona ovisi i o vama.
Kako bi vaše dijete bilo što bolje
zaštićeno, pridržavajte se sljedećih
pravila:


- djeca mlađa od 12 godina ili niža
od jednog i pol metra smiju se
prevoziti samo u homologiranim
dječjima sjedalicama koje su
prilagođene njihovoj težini i koje se
postavljaju na sjedala opremljena
sigurnosnim pojasom ili priključcima
ISOFIX,

- statistički, najsigurnija mjesta za
prijevoz djece su stražnja sjedala,

- dijete težine manje od 9 kg
obavezno se mora prevoziti leđima
u smjeru vožnje, kako na prednjem
tako i na stražnjim mjestima u
vozilu,

- dijete ne smije sjediti u krilu
suvozača.



DJEČJA SJEDALICA NA PREDNJEM MJESTU


Leđima u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu do 2 godine.
Ako dječju sjedalicu postavite na
sjedalo suvozača leđima u smjeru
vožnje, zračni jastuk suvozača
obavezno treba isključiti. U protivnom,
dijete bi pri napuhavanju jastuka moglo
zadobiti teške, čak i smrtne ozljede.
Licem u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu stariju od 2 godine.
Ako dječju sjedalicu postavite na
sjedalo suvozača licem u smjeru
vožnje, ostavite uključen zračni jastuk
suvozača.


Pravila za prijevoz djece različita
su za pojedine zemlje. Provjerite
važeće zakone u vašoj zemlji.
Provjerite popis homologiranih dječjih
sjedalica u vašoj zemlji. Priključci
Isofi x, stražnja mjesta, zračni jastuk
suvozača i njegovo isključivanje ovise
o izvedbi koja se prodaje na tržištu.
