CITROEN BERLINGO MULTISPACE 2013 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2013, Model line: BERLINGO MULTISPACE, Model: CITROEN BERLINGO MULTISPACE 2013Pages: 268, PDF Size: 9.31 MB
Page 151 of 268

149
BRZA POMO
Ć
7
Zamjena kotača
- Dizalicu spuštajte do potpunog
spuštanja vozila na tlo i uklonite je.
- Vijke kotača do kraja zategnite
polugom, blokirajte ih, bez
naprezanja.
- Kotač s gumom koju treba popraviti
stavite u košaru.
- Košaru zakvačite za kuku i
podignite je okretanjem vijka
polugom za skidanje kotača.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo
dizalicom (upotrijebite potporanj).
Nikada ne koristite električni odvijač
umjesto poluge za skidanje kotača.

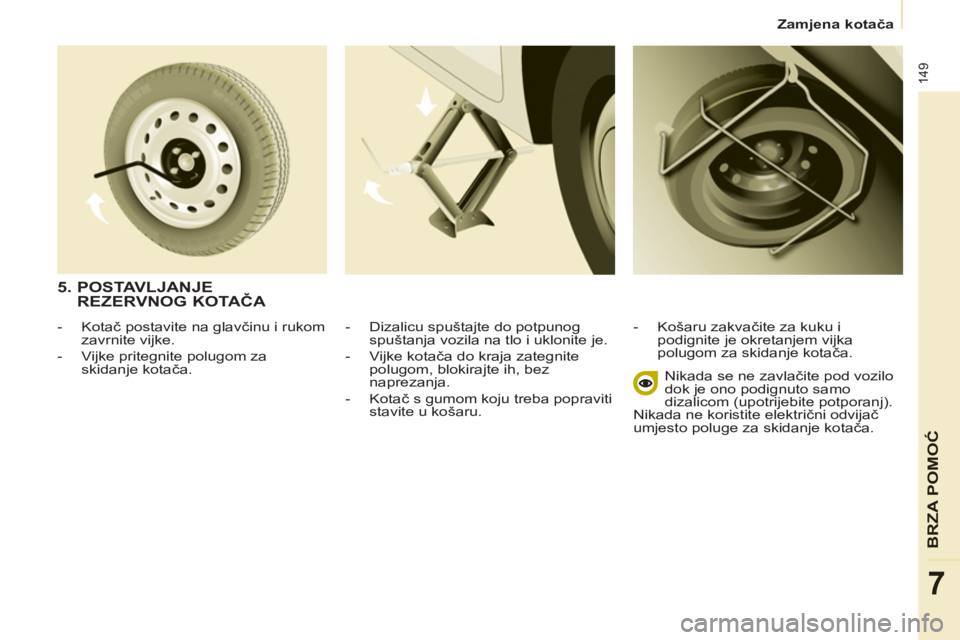

5. POSTAVLJANJE
REZERVNOG KOTAČA
- Kotač postavite na glavčinu i rukom
zavrnite vijke.
- Vijke pritegnite polugom za
skidanje kotača.
Page 152 of 268

150

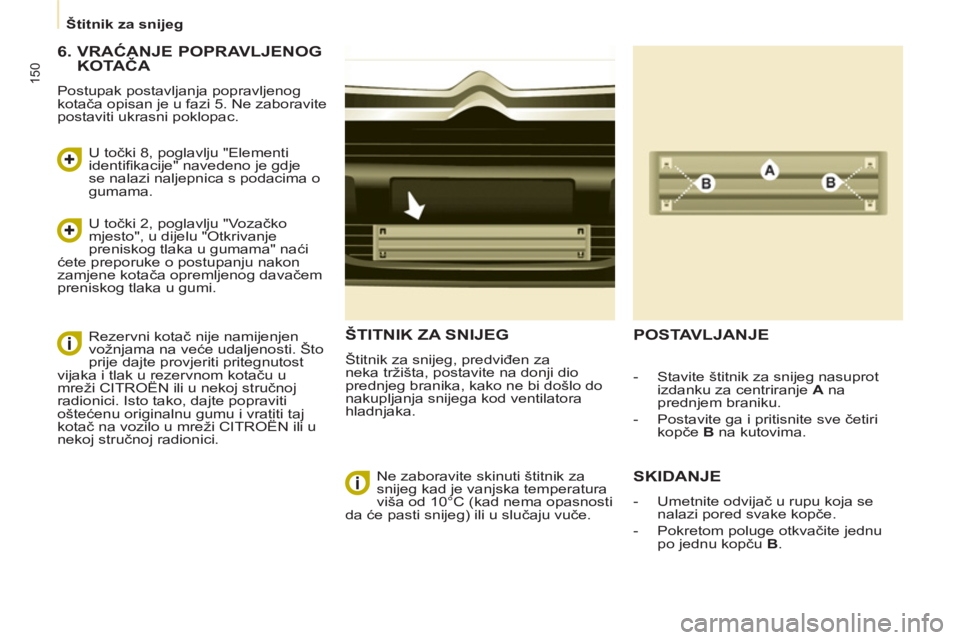

Štitnik za snijeg
ŠTITNIK ZA SNIJEG
Štitnik za snijeg, predviđen za
neka tržišta, postavite na donji dio
prednjeg branika, kako ne bi došlo do
nakupljanja snijega kod ventilatora
hladnjaka.
POSTAVLJANJE
SKIDANJE
- Umetnite odvijač u rupu koja se
nalazi pored svake kopče.
- Pokretom poluge otkvačite jednu
po jednu kopču B
.
- Stavite štitnik za snijeg nasuprot
izdanku za centriranje A na
prednjem braniku.
- Postavite ga i pritisnite sve četiri
kopče B na kutovima.
Ne zaboravite skinuti štitnik za
snijeg kad je vanjska temperatura
viša od 10°C (kad nema opasnosti
da će pasti snijeg) ili u slučaju vuče.
6. VRAĆANJE POPRAVLJENOG
KOTAČA
Postupak postavljanja popravljenog
kotača opisan je u fazi 5. Ne zaboravite
postaviti ukrasni poklopac.
U točki 8, poglavlju "Elementi
identifi kacije" navedeno je gdje
se nalazi naljepnica s podacima o
gumama.
U točki 2, poglavlju "Vozačko
mjesto", u dijelu "Otkrivanje
preniskog tlaka u gumama" naći
ćete preporuke o postupanju nakon
zamjene kotača opremljenog davačem
preniskog tlaka u gumi.
Rezervni kotač nije namijenjen
vožnjama na veće udaljenosti. Što
prije dajte provjeriti pritegnutost
vijaka i tlak u rezervnom kotaču u
mreži CITROËN ili u nekoj stručnoj
radionici. Isto tako, dajte popraviti
oštećenu originalnu gumu i vratiti taj
kotač na vozilo u mreži CITROËN ili u
nekoj stručnoj radionici.
Page 153 of 268

151
BRZA POMO
Ć
7

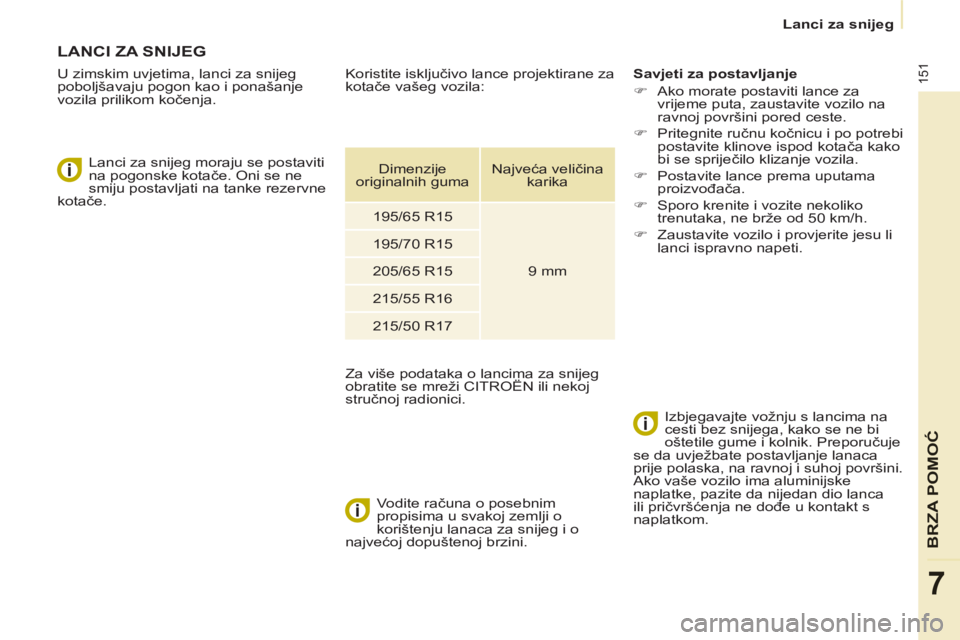

Lanci za snijeg
LANCI ZA SNIJEG
U zimskim uvjetima, lanci za snijeg
poboljšavaju pogon kao i ponašanje
vozila prilikom kočenja.
Lanci za snijeg moraju se postaviti
na pogonske kotače. Oni se ne
smiju postavljati na tanke rezervne
kotače.
Vodite računa o posebnim
propisima u svakoj zemlji o
korištenju lanaca za snijeg i o
najvećoj dopuštenoj brzini.
Savjeti za postavljanje
)
Ako morate postaviti lance za
vrijeme puta, zaustavite vozilo na
ravnoj površini pored ceste.
)
Pritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako
bi se spriječilo klizanje vozila.
)
Postavite lance prema uputama
proizvođača.
)
Sporo krenite i vozite nekoliko
trenutaka, ne brže od 50 km/h.
)
Zaustavite vozilo i provjerite jesu li
lanci ispravno napeti.
Izbjegavajte vožnju s lancima na
cesti bez snijega, kako se ne bi
oštetile gume i kolnik. Preporučuje
se da uvježbate postavljanje lanaca
prije polaska, na ravnoj i suhoj površini.
Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca
ili pričvršćenja ne dođe u kontakt s
naplatkom.
Koristite isključivo lance projektirane za
kotače vašeg vozila:
Za više podataka o lancima za snijeg
obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Dimenzije
originalnih guma
Najveća veličina
karika
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Page 154 of 268

152

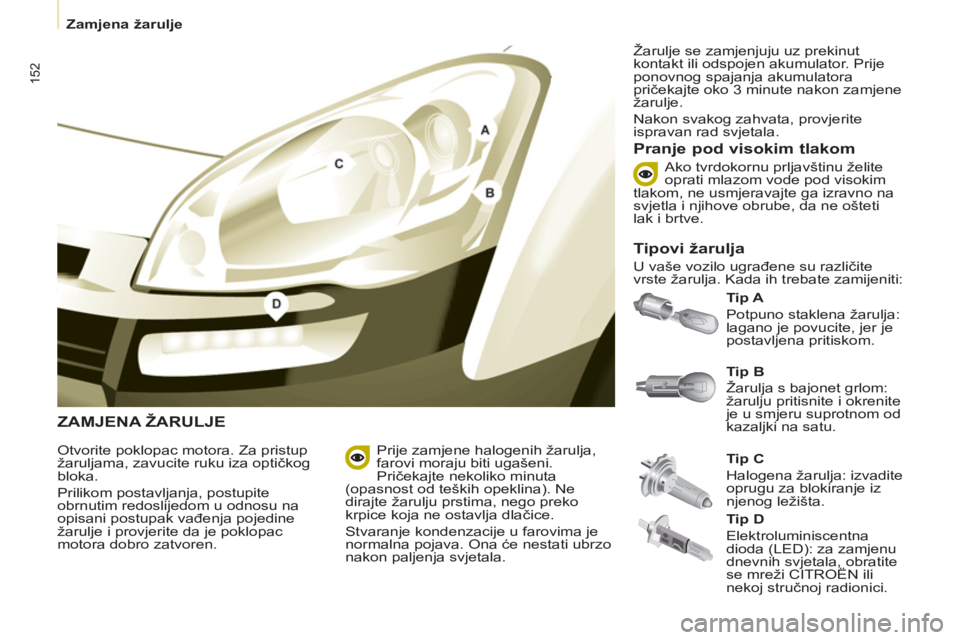

Zamjena žarulje
ZAMJENA ŽARULJE
Tip A
Potpuno staklena žarulja:
lagano je povucite, jer je
postavljena pritiskom.
Pranje pod visokim tlakom
Otvorite poklopac motora. Za pristup
žaruljama, zavucite ruku iza optičkog
bloka.
Prilikom postavljanja, postupite
obrnutim redoslijedom u odnosu na
opisani postupak vađenja pojedine
žarulje i provjerite da je poklopac
motora dobro zatvoren.
Tip C
Halogena žarulja: izvadite
oprugu za blokiranje iz
njenog ležišta.
Tip B
Žarulja s bajonet grlom:
žarulju pritisnite i okrenite
je u smjeru suprotnom od
kazaljki na satu.
Prije zamjene halogenih žarulja,
farovi moraju biti ugašeni.
Pričekajte nekoliko minuta
(opasnost od teških opeklina). Ne
dirajte žarulju prstima, nego preko
krpice koja ne ostavlja dlačice.
Stvaranje kondenzacije u farovima je
normalna pojava. Ona će nestati ubrzo
nakon paljenja svjetala. Žarulje se zamjenjuju uz prekinut
kontakt ili odspojen akumulator. Prije
ponovnog spajanja akumulatora
pričekajte oko 3 minute nakon zamjene
žarulje.
Nakon svakog zahvata, provjerite
ispravan rad svjetala.
Ako tvrdokornu prljavštinu želite
oprati mlazom vode pod visokim
tlakom, ne usmjeravajte ga izravno na
svjetla i njihove obrube, da ne ošteti
lak i brtve.
Tipovi žarulja
U vaše vozilo ugrađene su različite
vrste žarulja. Kada ih trebate zamijeniti:
Tip D
Elektroluminiscentna
dioda (LED): za zamjenu
dnevnih svjetala, obratite
se mreži CITROËN ili
nekoj stručnoj radionici.
Page 155 of 268

153
BRZA POMO
Ć
7

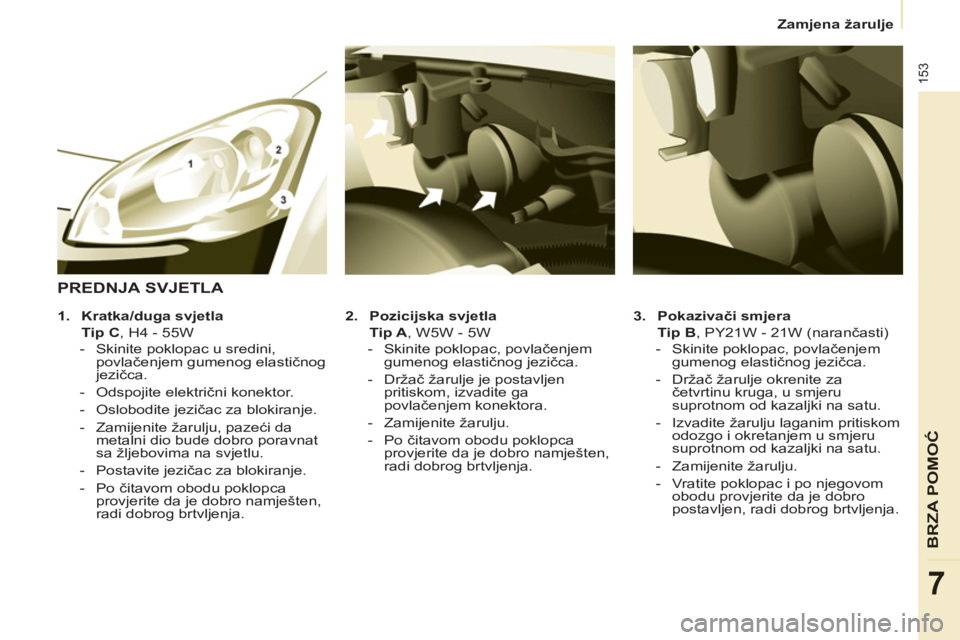

Zamjena
Page 156 of 268

154

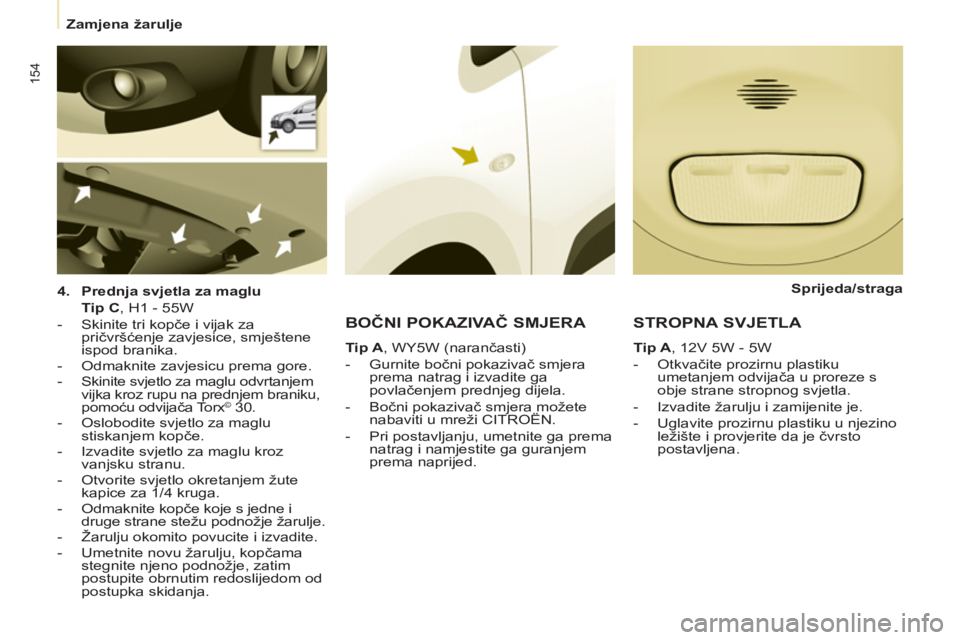

Zamjena žarulje
4.
Prednja svjetla za maglu
Tip C
, H1 - 55W
- Skinite tri kopče i vijak za
pričvršćenje zavjesice, smještene
ispod branika.
- Odmaknite zavjesicu prema gore.
- Skinite svjetlo za maglu odvrtanjem
vijka kroz rupu na prednjem braniku,
pomoću odvijača Torx
©
30.
- Oslobodite svjetlo za maglu
stiskanjem kopče.
- Izvadite svjetlo za maglu kroz
vanjsku stranu.
- Otvorite svjetlo okretanjem žute
kapice za 1/4 kruga.
- Odmaknite kopče koje s jedne i
druge strane stežu podnožje žarulje.
- Žarulju okomito povucite i izvadite.
- Umetnite novu žarulju, kopčama
stegnite njeno podnožje, zatim
postupite obrnutim redoslijedom od
postupka skidanja.
BOČNI POKAZIVAČ SMJERA
Tip A
, WY5W (narančasti)
- Gurnite bočni pokazivač smjera
prema natrag i izvadite ga
povlačenjem prednjeg dijela.
- Bočni pokazivač smjera možete
nabaviti u mreži CITROËN.
- Pri postavljanju, umetnite ga prema
natrag i namjestite ga guranjem
prema naprijed.
STROPNA SVJETLA
Tip A
, 12V 5W - 5W
- Otkvačite prozirnu plastiku
umetanjem odvijača u proreze s
obje strane stropnog svjetla.
- Izvadite žarulju i zamijenite je.
- Uglavite prozirnu plastiku u njezino
ležište i provjerite da je čvrsto
postavljena.
Sprijeda/straga
Page 157 of 268

155
BRZA POMO
Ć
7

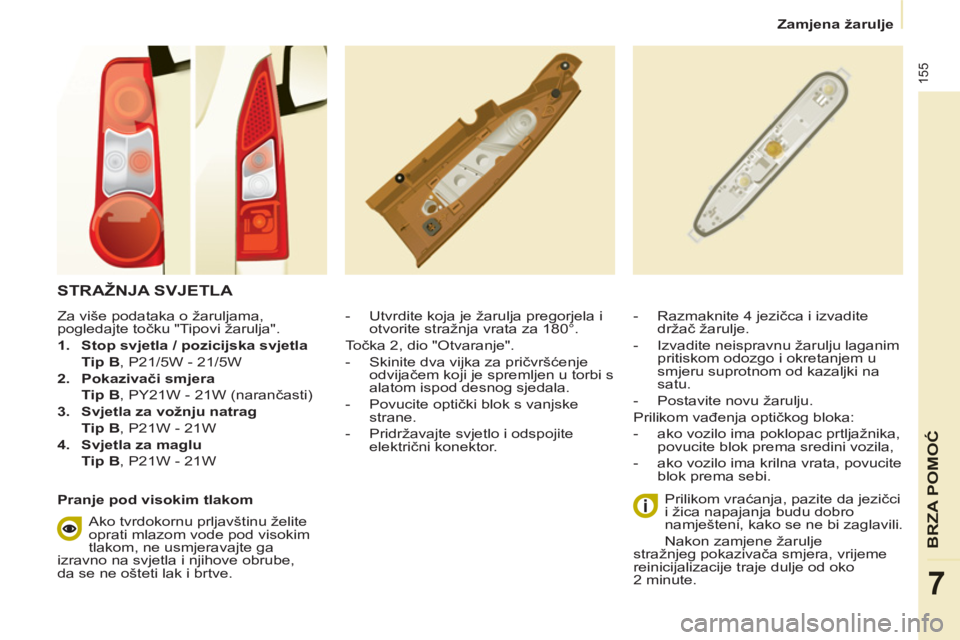

Zamjena
Page 158 of 268

156
Zamjena žarulje

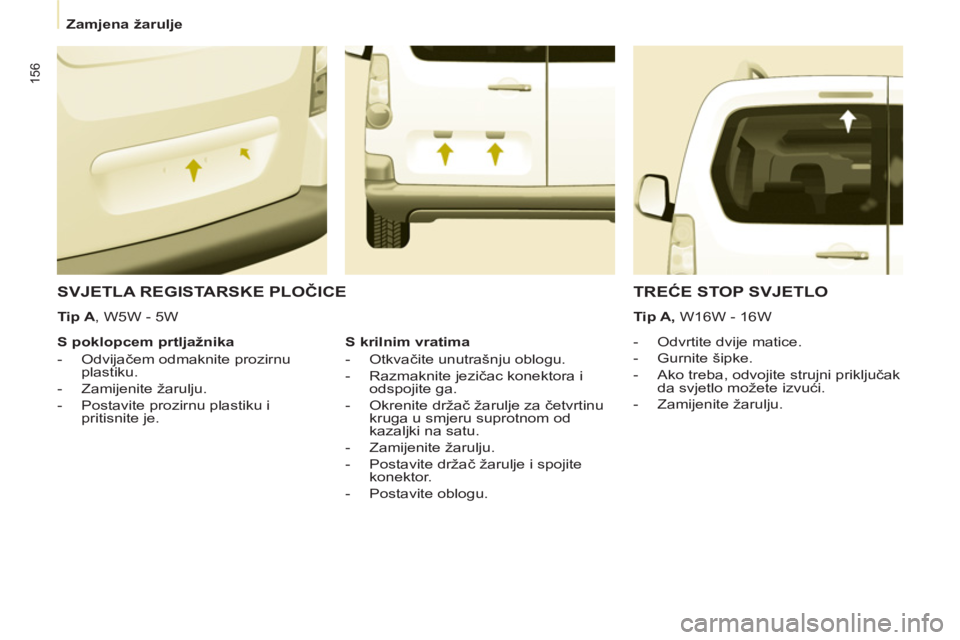

SVJETLA REGISTARSKE PLOČICE
- Odvrtite dvije matice.
- Gurnite šipke.
- Ako treba, odvojite strujni priključak
da svjetlo možete izvući.
- Zamijenite žarulju.
S poklopcem prtljažnika
- Odvijačem odmaknite prozirnu
plastiku.
- Zamijenite žarulju.
- Postavite prozirnu plastiku i
pritisnite je.
TREĆE STOP SVJETLO
Tip A, W16W - 16W
S krilnim vratima
- Otkvačite unutrašnju oblogu.
- Razmaknite jezičac konektora i
odspojite ga.
- Okrenite držač žarulje za četvrtinu
kruga u smjeru suprotnom od
kazaljki na satu.
- Zamijenite žarulju.
- Postavite držač žarulje i spojite
konektor.
- Postavite oblogu.
Tip A
, W5W - 5W
Page 159 of 268

157
BRZA POMO
Ć
7

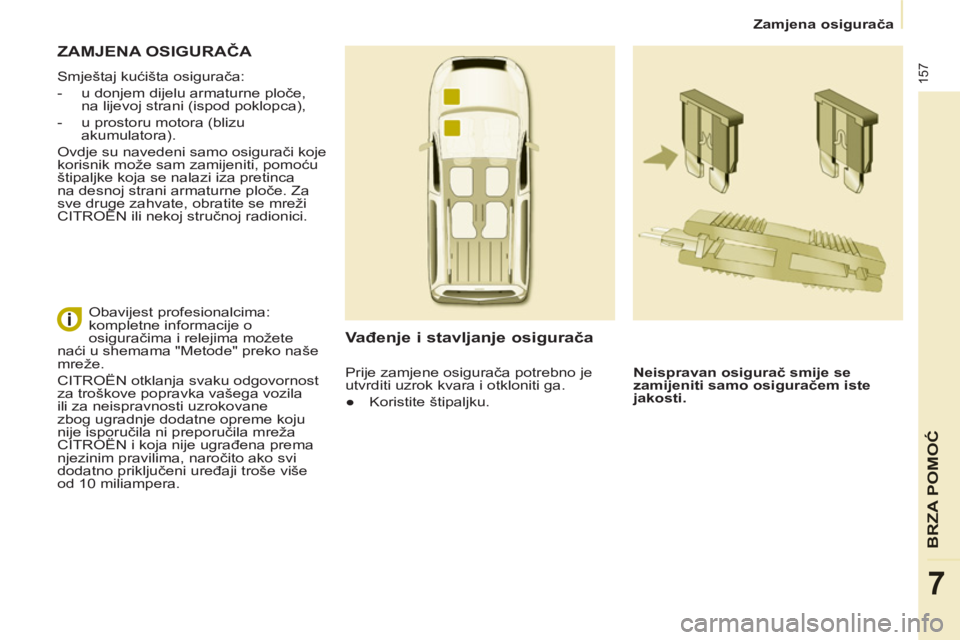

Zamjena osigurača
ZAMJENA OSIGURAČA
Smještaj kućišta osigurača:
- u donjem dijelu armaturne ploče,
na lijevoj strani (ispod poklopca),
- u prostoru motora (blizu
akumulatora).
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti, pomoću
štipaljke koja se nalazi iza pretinca
na desnoj strani armaturne ploče. Za
sve druge zahvate, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Vađenje i stavljanje osigurača
Neispravan osigurač smije se
zamijeniti samo osiguračem iste
jakosti
.
Obavijest profesionalcima:
kompletne informacije o
osiguračima i relejima možete
naći u shemama "Metode" preko naše
mreže.
CITROËN otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane
zbog ugradnje dodatne opreme koju
nije isporučila ni preporučila mreža
CITROËN i koja nije ugrađena prema
njezinim pravilima, naročito ako svi
dodatno priključeni uređaji troše više
od 10 miliampera.
Prije zamjene osigurača potrebno je
utvrditi uzrok kvara i otkloniti ga.
●
Koristite štipaljku.
Page 160 of 268

158

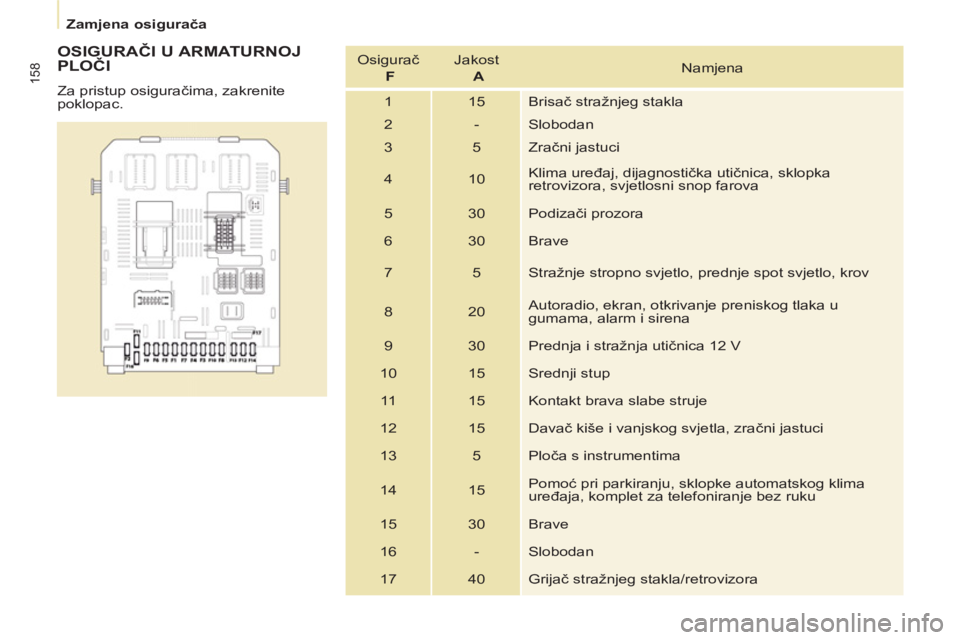

Zamjena osigurača
OSIGURAČI U ARMATURNOJ
PLOČI
Za pristup osiguračima, zakrenite
poklopac. Osigurač
F
Jakost
A
Namjena
1 15 Brisač stražnjeg stakla
2 - Slobodan
3 5 Zračni jastuci
4 10 Klima uređaj, dijagnostička utičnica, sklopka
retrovizora, svjetlosni snop farova
5 30 Podizači prozora
6 30 Brave
7 5 Stražnje stropno svjetlo, prednje spot svjetlo, krov
8 20 Autoradio, ekran, otkrivanje preniskog tlaka u
gumama, alarm i sirena
9 30 Prednja i stražnja utičnica 12 V
10 15 Srednji stup
11 15 Kontakt brava slabe struje
12 15 Davač kiše i vanjskog svjetla, zračni jastuci
13 5 Ploča s instrumentima
14 15
Pomoć pri parkiranju, sklopke automatskog klima
uređaja, komplet za telefoniranje bez ruku
15 30 Brave
16 - Slobodan
17 40 Grijač stražnjeg stakla/retrovizora
