Zamjena osigurača
Berlingo-2-VP-papier_hr_Chap07_Aide rapide_ed01-2014
159
BRZA POMOĆ
7
OSIGURAČI U PROSTORU
MOTORA
Za pristup osiguračima, otvorite
poklopac motora, otkvačite i zakrenite
odgovarajuće kućište. Osigurač
F Jakost

A Namjena
1 20 Kontrola motora
2 15 Zvučna signalizacija
3 10 Pumpa za pranje prednjeg i stražnjeg stakla
4 20 Pumpa za pranje farova
5 15 Sklopovi motora
6 10 Davač kuta obruča upravljača, ESC
7 10 Prekidač stop, prekidač spojke
8 25 Elektropokretač
9 10 Motor za podešavanje svjetlosnog snopa farova,
kućište upravljanja voznim parkom
10 30 Sklopovi motora
11 40 Slobodan
12 30 Brisači
13 40 Kućište inteligentnog opsluživanja BSI
14 30 Pumpa
15 10 Desno dugo svjetlo
16 10 Lijevo dugo svjetlo
17 15 Desno kratko svjetlo
18 15 Lijevo kratko svjetlo

Zamjena metlice brisača
Berlingo-2-VP-papier_hr_Chap07_Aide rapide_ed01-2014
160
Postavljanje brisača vjetrobrana
u poseban položaj
- U roku od najviše jedne minute nakon prekida kontakta, pritisnite
sklopku brisača prema dolje;
metlice brisača postavit će se uz
stupove vjetrobrana (u poseban
položaj). Zamjena metlice brisača vjetrobrana
- Podignite polugu brisača.
- Otkvačite metlicu i izvadite je.
- Postavite novu metlicu.
- Spustite polugu.
Za vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača. Zamjena metlice brisača stražnjeg
stakla
- Podignite polugu, otkvačite metlicu
i izvadite je.
- Postavite novu metlicu i spustite polugu.
ZAMJENA METLICE BRISAČA

Vuča vašeg vozila
Berlingo-2-VP-papier_hr_Chap07_Aide rapide_ed01-2014
161
BRZA POMOĆ
7
Bez podizanja
(sva četiri kotača na tlu)
Uvijek treba koristiti vučnu motku.
VUČA VAŠEG VOZILA

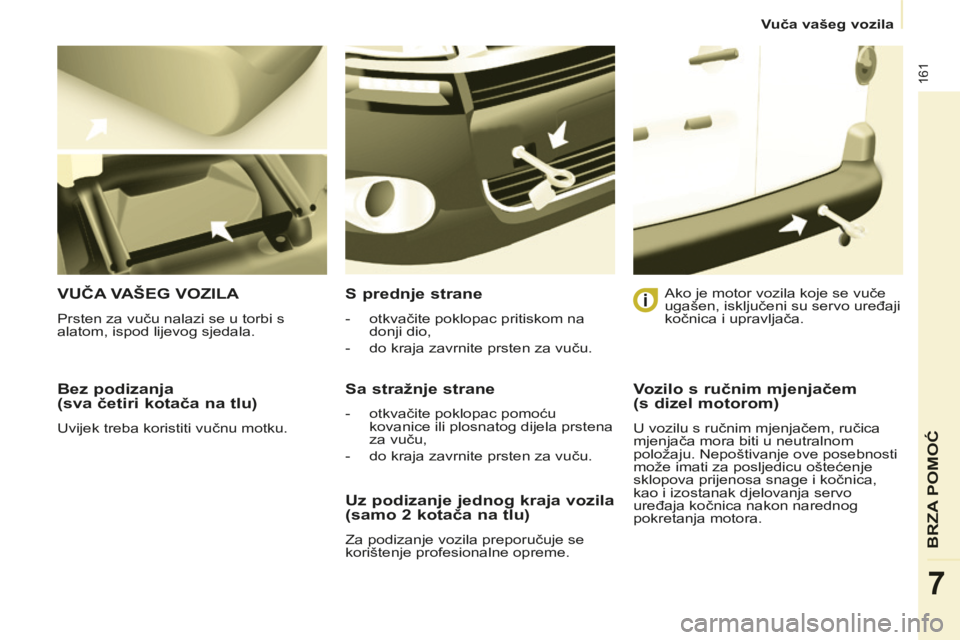

Prsten za vuču nalazi se u torbi s
alatom, ispod lijevog sjedala.
S prednje strane
- otkvačite poklopac pritiskom na donji dio,
- do kraja zavrnite prsten za vuču.
Sa stražnje strane
- otkvačite poklopac pomoću kovanice ili plosnatog dijela prstena
za vuču,
- do kraja zavrnite prsten za vuču. Ako je motor vozila koje se vuče
ugašen, isključeni su servo uređaji
kočnica i upravljača.
Uz podizanje jednog kraja vozila
(samo 2 kotača na tlu)
Za podizanje vozila preporučuje se
korištenje profesionalne opreme.
Vozilo s ručnim mjenjačem
(s dizel motorom)
U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom
položaju. Nepoštivanje ove posebnosti
može imati za posljedicu oštećenje
sklopova prijenosa snage i kočnica,
kao i izostanak djelovanja servo
uređaja kočnica nakon narednog
pokretanja motora.

162
Dimenzije
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014

163

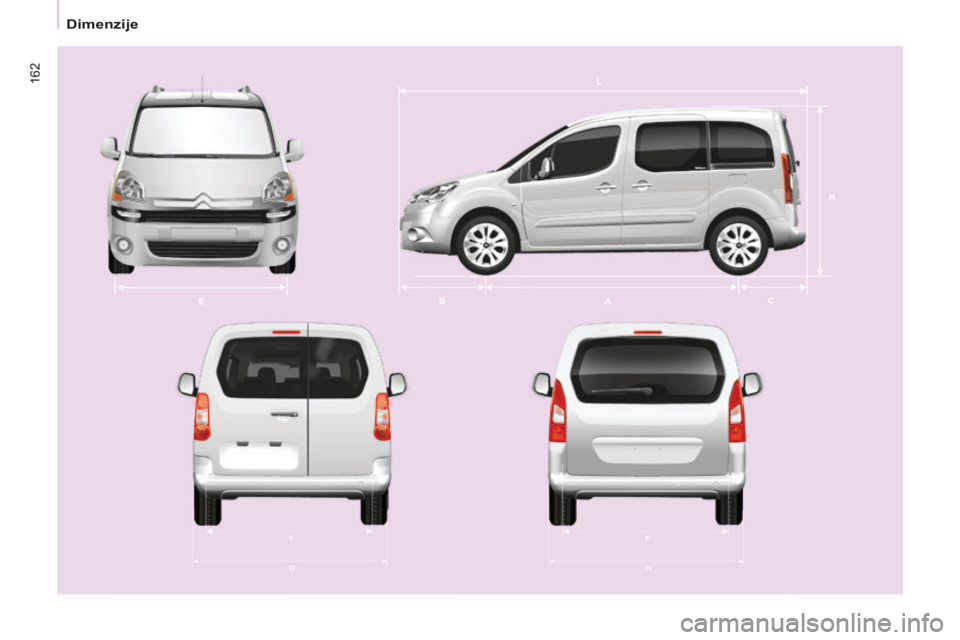

Dimenzije
TEHNIČKI PODACI
8
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014

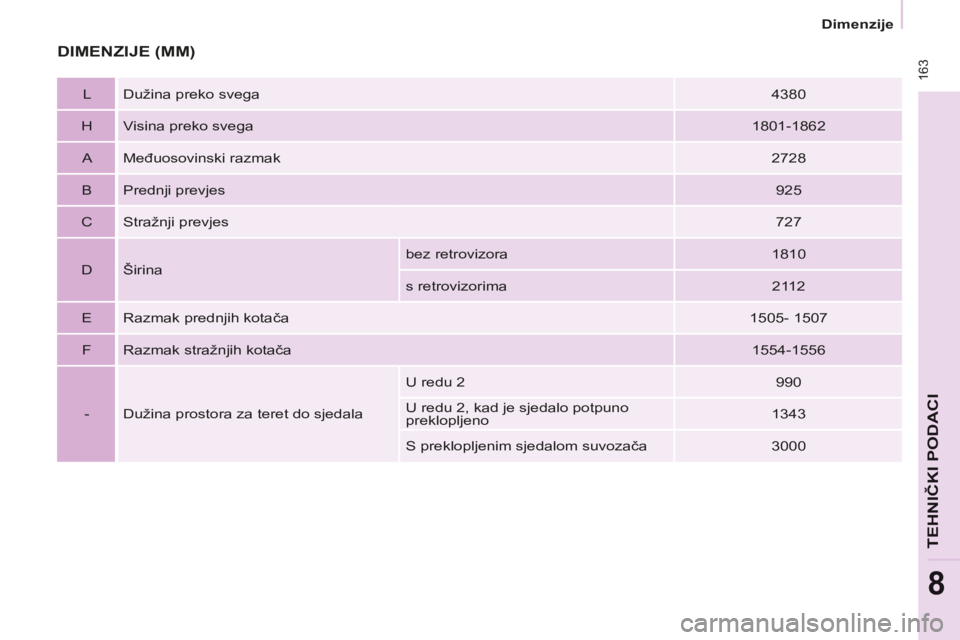

DIMENZIJE (MM)
L Dužina preko svega 4380
H Visina preko svega 1801-1862
A Međuosovinski razmak 2728
B Prednji prevjes 9 2 5
C Stražnji prevjes 7 2 7
D Širina bez retrovizora
1810
s retrovizorima 2112
E Razmak prednjih kotača 1505- 1507
F Razmak stražnjih kotača 1554-1556
- Dužina prostora za teret do sjedala U redu 2
990
U redu 2, kad je sjedalo potpuno
preklopljeno 1343
S preklopljenim sjedalom suvozača 3000

164
Dimenzije
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014

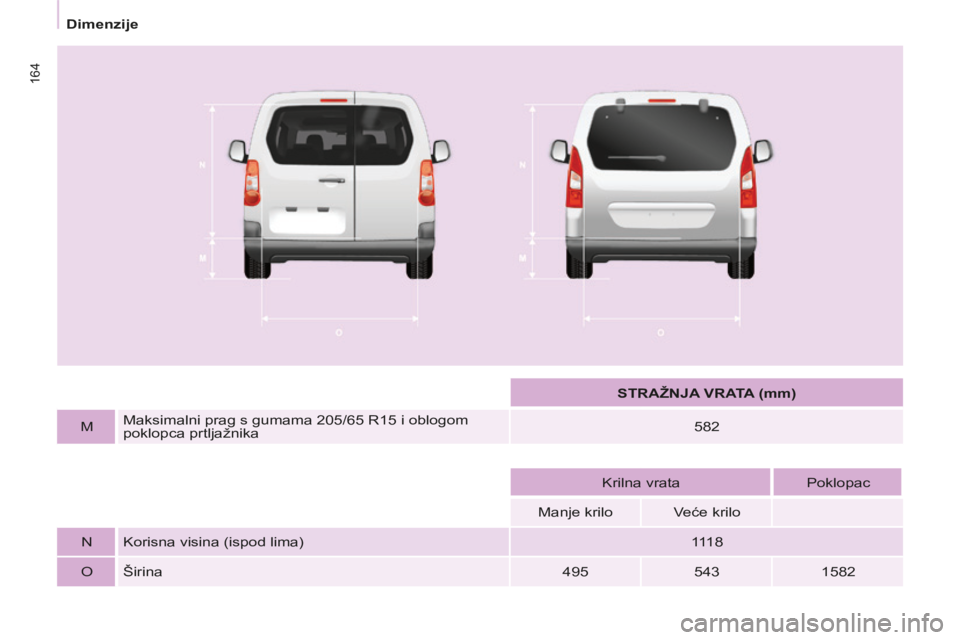

STRAŽNJA VRATA (mm)
M Maksimalni prag s gumama 205/65 R15 i oblogom
poklopca prtljažnika 5 8 2

Krilna vrata
Poklopac
Manje krilo Veće krilo
N Korisna visina (ispod lima) 1 1 1 8
O Širina 4 9 5 5 4 3 1582

165
Dimenzije
TEHNIČKI PODACI
8
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014

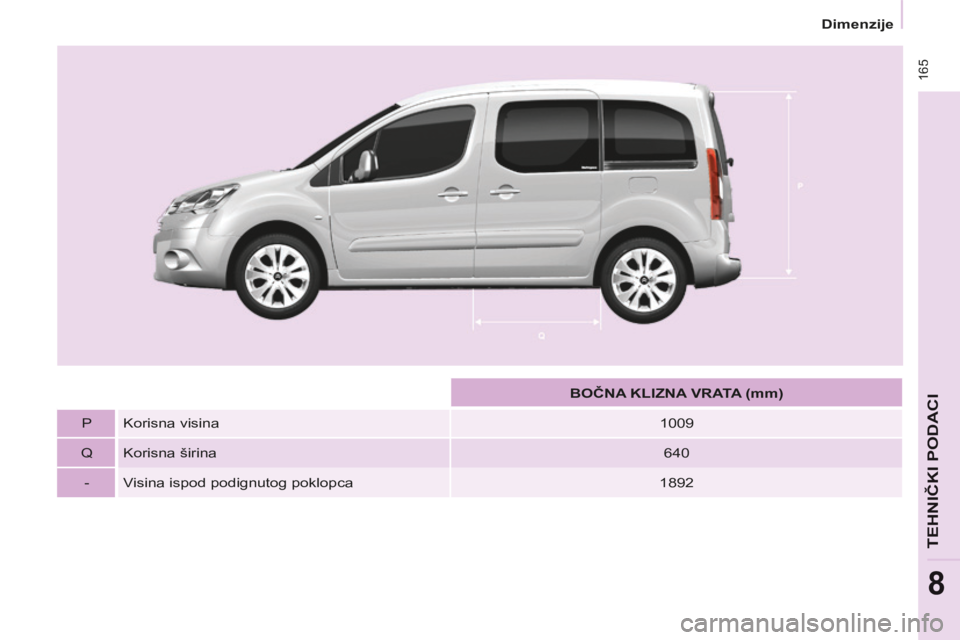

BOČNA KLIZNA VRATA (mm)
P Korisna visina 1009
Q Korisna širina 6 4 0
- Visina ispod podignutog poklopca 1892

Mase
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014
166
MASE I VUČNA OPTEREĆENJA (KG)
Općenito
Za više podataka, pogledajte prometnu
dozvolu.
U svakoj zemlji obavezno treba
poštivati lokalne propise o dopuštenim
vučnim opterećenjima. Podatke o
vučnim mogućnostima vašega vozila
i o ukupnoj dopuštenoj masi vozila
s prikolicom možete dobiti u mreži
CITROËN. Masa prikolice s kočnicom može se
povećati, pod uvjetom da se za toliko
smanji masa vozila, kako se ne bi
prekoračila ukupna dopuštena masa
vozila s prikolicom (MTRA). Pazite,
ako je vozilo koje vuče prikolicu slabo
opterećeno, to može loše utjecati na
njegovo držanje ceste.
Ako vozilo vuče prikolicu, zabranjeno je
prekoračiti brzinu od 80 km/h (morate
poštivati propise u vašoj zemlji). Pri visokim vanjskim temperaturama
performanse vozila se smanjuju
radi zaštite motora; kad je vanjska
temperatura viša od 37°C, smanjite
masu prikolice.
Masa vozila spremnog za vožnju
(MOM) je masa praznog vozila +
vozač (75 kg) + spremnik goriva
napunjen do 90%.
Navedene vrijednosti MTRA i vučnih
opterećenja vrijede do nadmorske
visine od najviše 1000 metara;
navedeno vučno opterećenje treba
smanjiti za 10% za svakih narednih
1000 metara nadmorske visine.

Elementi identifikacije
Berlingo-2-VP-papier_hr_Chap08_Caract technique_ed01-2014
167
TEHNIČKI PODACI
8
ELEMENTI IDENTIFIKACIJE
A. Pločica proizvođača. C. Gume i oznaka boje.
Na naljepnici C na prednjim vratima su
navedeni sljedeći podaci:
- dimenzije naplataka i guma,
- marke guma koje preporučuje proizvođač,
- tlak u gumama (tlak se provjerava na hladnim gumama, barem
jedanput mjesečno),
- oznaka boje.
B. Serijski broj.
Ugraviran je na prednjem desnom
unutrašnjem blatobranu.
