CITROEN BERLINGO MULTISPACE 2015 Ghiduri De Utilizare (in Romanian)

189
Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015
Aducere stergatoare in pozitie
de intretinereInlocuire lamela de stergator de
parbriz
- Ridicaţi braţul.
-
Desprinde ti lamela şi îndepărtaţi-o.
-


Montaţi lamela noua.
-


Rabateţi braţul.
Inlocuire lamela de stergator de
luneta
- Ridicaţi braţul, apoi desprindeti
lamela şi îndepărtaţi-o.
-

Montaţi noua lamelă şi coborâţi
braţul.
INLOCUIREA UNEI LAMELE DE STERGATOR DE PARBRIZ
- La mai puţin de un minut după
ce aţi taiat contactul, actionaţi
comanda ştergătoarelor de parbriz
în jos, pentru a aduce stergatoarele
paralel cu montantii parbrizului
(pozitie specifica).
Pentru a readuce stergatoarele in
pozitie, puneţi contactul şi activaţi
comanda ştergătoarelor de parbriz.
ASISTENŢĂ RAPIDĂ
8
Schimbarea unui ştergător

190
Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015
Fara ridicare (cu cele 4 roti pe
sol)
Trebuie să folosiţi întotdeauna o bară
de remorcare.

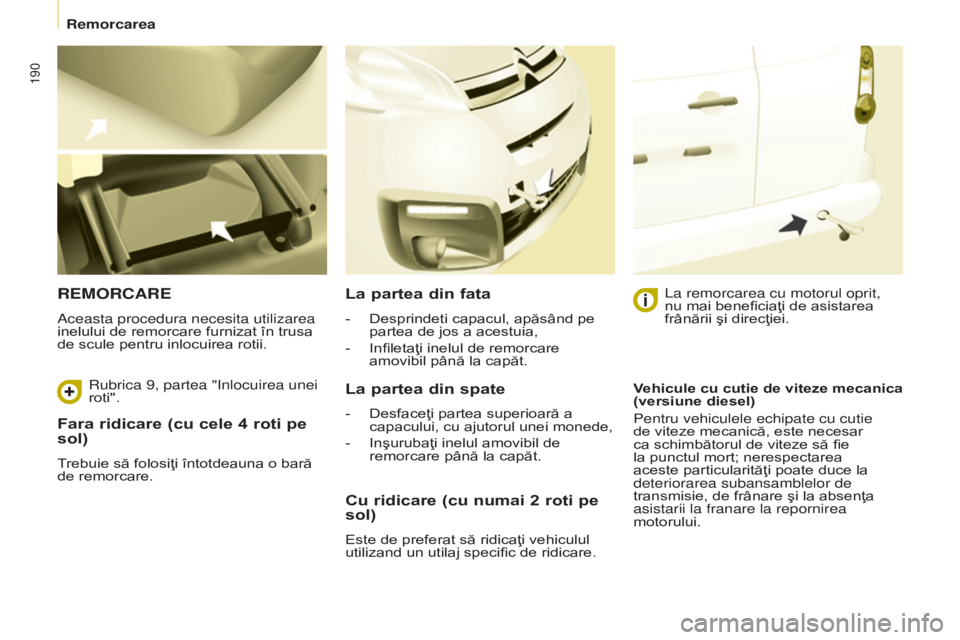

REMORCARE
aceasta procedura necesita utilizarea
inelului de remorcare furnizat în trusa
de scule pentru inlocuirea rotii.
La partea din fata
- Desprindeti capacul, apăsând pe
partea de jos a acestuia,
-

Infiletaţi inelul de remorcare
amovibil până la capăt.
La partea din spate
- Desfaceţi partea superioară a
capacului, cu ajutorul unei monede,
-

Inşurubaţi inelul amovibil de
remorcare până la capăt.
l
a remorcarea cu motorul oprit,
nu mai beneficiaţi de asistarea
frânării şi direcţiei.
Cu ridicare (cu numai 2 roti pe
sol)
Este de preferat să ridicaţi vehiculul
utilizand un utilaj specific de ridicare. Vehicule cu cutie de viteze mecanica
(versiune diesel)
Pentru vehiculele echipate cu cutie
de viteze mecanică, este necesar
ca schimbătorul de viteze să fie
la punctul mort; nerespectarea
aceste particularităţi poate duce la
deteriorarea subansamblelor de
transmisie, de frânare şi la absenţa
asistarii la franare la repornirea
motorului.
r

ubrica 9, partea "
i
nlocuirea unei
roti".
remorcarea

191
Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_ro_Chap08_aide-rapide_ed01-2015
8
Masuri de prevedere
00240036002C0036003700280031011F01020003003500240033002C00270102

192
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
dimensiuni

193
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
DIMENSIUNI (MM)
ll ungime peste tot 4380
hÎnălţime peste tot1801-1862
aa

mpatament 2728
B Consola fata 925
C Consola spate 727
dLăţime totalăfara retrovizoare
1810
cu retrovizoare 21

12
ee

cartament fata 1505-1507
F
e

cartament spate 1554-1556
- Lungimea suprafeţei de încărcare pana
la scaun
r

and 2 990
Rand 2, scaun în poziţie portofel 1343
Cu scaunul pasager fata rabatut 3000
dimensiuni
CaraCteriStiCi tehniCe
9

194
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
MPrag maxim cu pneuri 205/65 R15 şi garnitura
capacului de portbagaj 582
Uşi batante Volet
Mica Mare
nÎnălţime utilă de deschidere (sub plafon) 111

8
oLăţime4955431582
Usi spate (mm)
dimensiuni

195
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
PÎnălţime utilă 1009
Q Lăţime utilă 640
- Înălţime sub capacul de portbagaj ridicat 1892
Usi laterale culisante (mm)
dimensiuni
CaraCteriStiCi tehniCe
9

196
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
CARACTERISTICILE
MOT
ORIZARILOR
Caracteristicile motorului (cilindree,
putere maxima, turatie maxima,
energie, emisii de C
o
2...) din
dotarea vehiculului dumneavoastra
sunt mentionate in certificatul de
inmatriculare.
a

ceste caracteristici corespund valorilor
omologate pe standul de testare a
motorului, conform reglementarilor
europene (Directiva 1999/99/CE).
Pentru mai multe informatii, consultati,
pe pagina de internet a marcii,
documentatia comerciala a modelului.
a

dresati-va retelei C
itroën sau unui
Service autorizat.
MASE SI SARCINI REMORCABILE
aceste valori, exprimate in kg, sunt
mentionate pe placuta sau eticheta
constructorului.
Sarcinile remorcabile referitoare
la vehiculul dumneavoastra sunt
mentionate pe certificatul de
inmatriculare.
Masa in ordine de mers este egală
cu masa vehiculului gol + conducator
(75
kg) + rezervor plin 90%.
Valorile MTRA şi ale sarcinilor
remorcabile indicate sunt valabile
pentru o altitudine maximă de
1000
metri. Valoarea sarcinii
remorcabile menţionată trebuie redusă
cu 10 % pentru fiecare 1000 metri
suplimentari.
Masa remorcabilă franata, cu report
de sarcină, poate fi marită în măsura
în care reduceţi cu aceeaşi valoare
încărcarea vehiculului tractor, pentru a
nu depăşi MTRA.
temperaturile exterioare
ridicate pot antrena scăderi de
performanţa a vehiculului pentru
protejarea

motorului. Dacă temperatura
exterioară este mai mare de 37 °C,
reduceti masa remorcată.
r

emorcarea cu un vehicul tractor
putin incarcat poate degrada tinuta
de drum a acestuia.
tractarea unei remorci mareste
distanta de franare.
i

n cazul unui vehicul tractor, viteza
maxima autorizata este redusa
(respectaţi legislaţia în vigoare din ţara
dumneavoastră). Sarcina verticala recomandata pe
dispozitivul de remorcare corespunde
masei admise pe sfera de dispozitiv de
remorcare (demontabil cu sau fara scula).
MTAC: masa maxima tehnic admisibila
incarcat.
MTRA: masa totala rulanta autorizata.
Pozitia placutei constructorului
este indicata la rubrica 9, partea
"Elemente de identificare".
În fiecare ţară este imperativa
respectarea sarcinilor remorcabile
admisibile mentionate in legislaţia
locală în vigoare. Pentru a cunoaşte
posibiltăţile de remorcare ale
vehiculului dumneavoastră şi masa
totală rulanta autorizata, consultaţi
reţeaua CITROËN.
Mase

197
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015

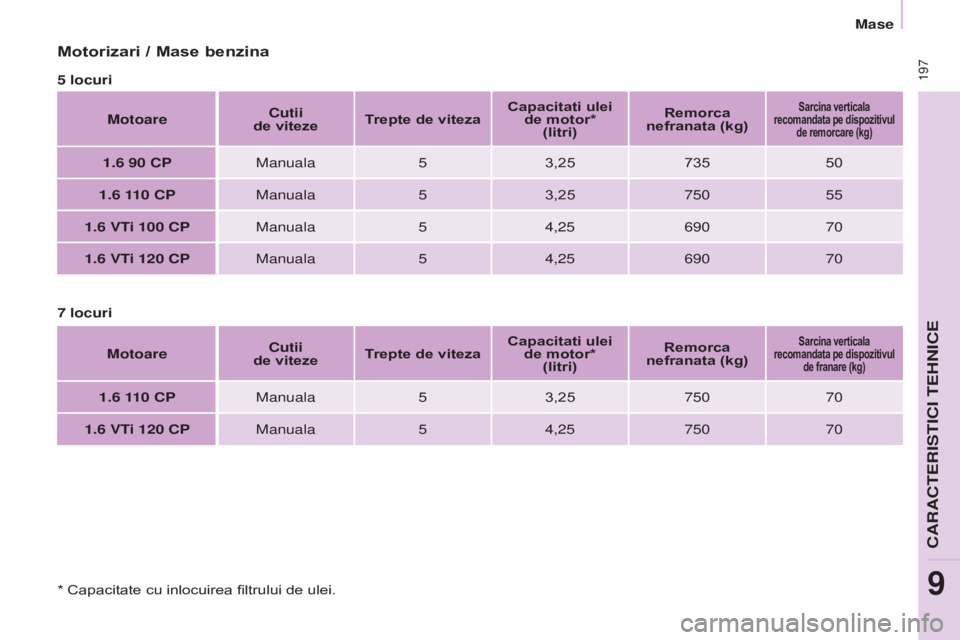

Motorizari / Mase benzina
5 locuriMotoare Cutii
de viteze Trepte de viteza Capacitati ulei
de motor* (litri) Remorca
nefranata (kg)
Sarcina verticala
recomandata pe dispozitivul de remorcare (kg)
1.6 90 CP Manuala 53,25 735 50
1.6 110 CP Manuala 53,25 750 55
1.6 VTi 100 CP Manuala54,25 690 70
1.6 VTi 120 CP Manuala54,25 690 70
7 locuri Motoare Cutii
de viteze Trepte de viteza Capacitati ulei
de motor* (litri) Remorca
nefranata (kg)
Sarcina verticala
recomandata pe dispozitivul de franare (kg)
1.6 110 CP Manuala 53,25 750 70
1.6 VTi 120 CP Manuala54,25 750 70
* Capacitate cu inlocuirea filtrului de ulei.
CaraCteriStiCi tehniCe
9
Mase

198
Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015Berlingo-2-VP_ro_Chap09_Caract-technique_ed01-2015
Motorizari / Mase Diesel
5 locuriMotoare Cutii
de viteze Trepte de viteza Capacitati ulei
motor* (litri) Remorca
nefranata (kg)
Sarcina verticala
recomandata pe dispozitivul de remorcare (kg)
1.6 HDi 75 CP Manuala5-740 50
1.6 HDi 75 CP FAP Manuala5-715 70
1.6 HDi 90 CP Manuala53,75 740 55
1.6 HDi 90 CP FAP Manuala53,75 750 55
1.6 HDi 92 CP ECO Manuala53,75 715 70
1.6 HDi 92 CP FAP Manuala53,75 715 70
1.6 e-HDI 92 CP ECO Manuala
5
3,75 690
70
Manuala Pilotata 6 75070
1.6 e-HDi 92 CP FAP Manuala
5
3,75 690
70
Manuala Pilotata 6 75070
1.6 HDi 110 CP FAP Manuala53,75 750 55
1.6 HDi 112 CP FAP Manuala53,75 735 70
FAP: filtru de particule.
e-HDi: model echipat cu Stop & Start.
* Capacitate cu inlocuirea filtrului de ulei.
Mase
