CITROEN BERLINGO MULTISPACE 2015 Instructieboekjes (in Dutch)

99
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

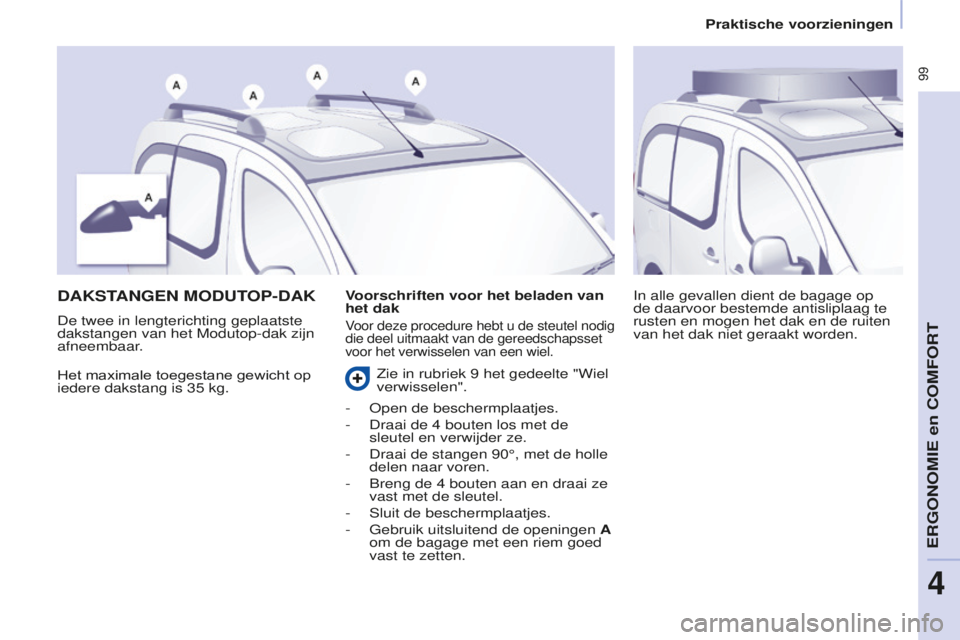

DAkSTANGEN MODUTOP-DAk
Het maximale toegestane gewicht op
iedere dakstang is 35 kg. In alle gevallen dient de bagage op
de daarvoor bestemde antisliplaag te
rusten en mogen het dak en de ruiten
van het dak niet geraakt worden.
Voorschriften voor het beladen van
het dak
Voor deze procedure hebt u de steutel nodig
die deel uitmaakt van de gereedschapsset
voor het verwisselen van een wiel.De twee in lengterichting geplaatste
dakstangen van het Modutop-dak zijn
afneembaar.
Zie in rubriek 9
het gedeelte "Wiel
verwisselen".
-
o pen de beschermplaatjes.
-

Draai de 4
bouten los met de
sleutel en verwijder ze.
-

Draai de stangen 90°, met de holle
delen naar voren.
-


Breng de 4
bouten aan en draai ze
vast met de sleutel.
-
s luit de beschermplaatjes.
-

Gebruik uitsluitend de openingen
A
om de bagage met een riem goed
vast te zetten.
erGonoMIe en CoMFort
4
Praktische voorzieningen

100
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
DAkRAILS
Als er dwarsstangen op deze dakrails worden gemonteerd, houd u dan aan d\
e
door de fabrikant voorgeschreven daklast: maximaal 75 kg.
Praktische voorzieningen

101
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

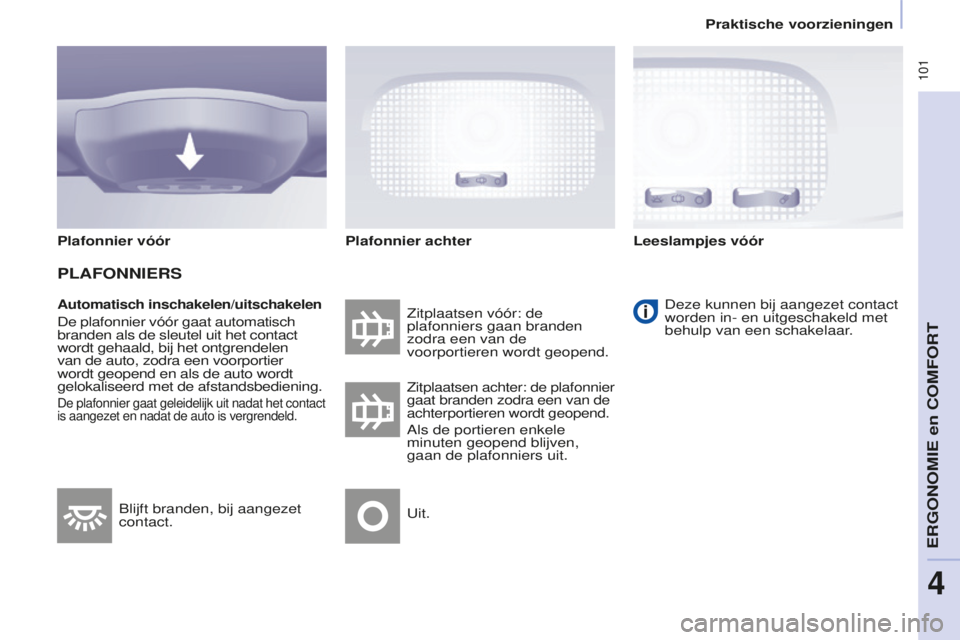

Automatisch inschakelen/uitschakelen
De plafonnier vóór gaat automatisch
branden als de sleutel uit het contact
wordt gehaald, bij het ontgrendelen
van de auto, zodra een voorportier
wordt geopend en als de auto wordt
gelokaliseerd met de afstandsbediening.
De plafonnier gaat geleidelijk uit nadat het contact
is aangezet en nadat de auto is vergrendeld.
Zitplaatsen vóór: de
plafonniers gaan branden
zodra een van de
voorportieren wordt geopend.Deze kunnen bij aangezet contact
worden in- en uitgeschakeld met
behulp van een schakelaar.
Zitplaatsen achter: de plafonnier
gaat branden zodra een van de
achterportieren wordt geopend.
Als de portieren enkele
minuten geopend blijven,
gaan de plafonniers uit.
u

it.
Blijft branden, bij aangezet
contact.
Plafonnier vóór
PLAFONNIERS
Plafonnier achter
Leeslampjes vóór
erGonoMIe en CoMFort
4
Praktische voorzieningen

102
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

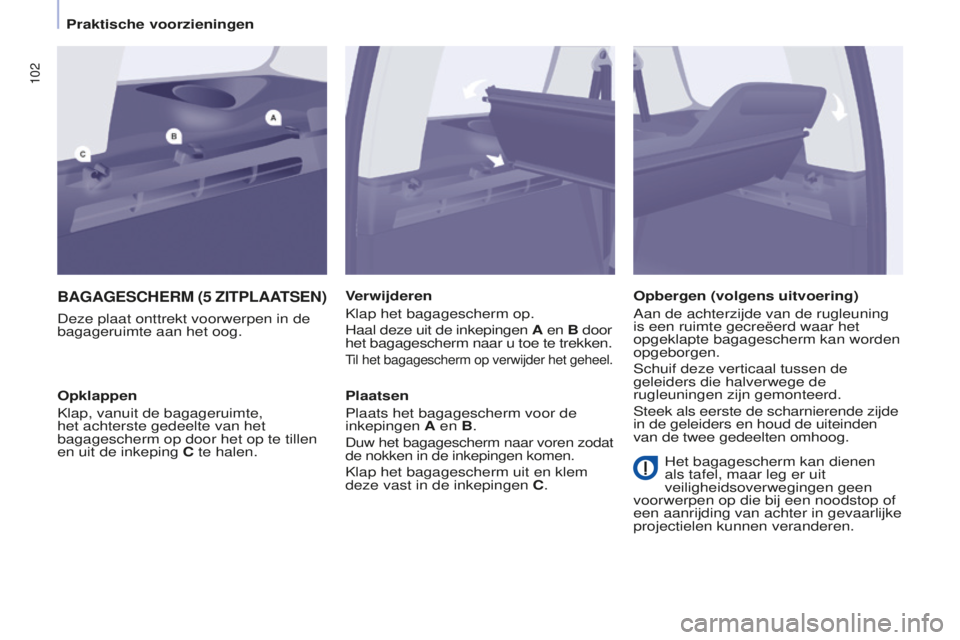

BAGAGESCHERM (5 ZITPLAATSEN)
Deze plaat onttrekt voorwerpen in de
bagageruimte aan het oog.Verwijderenk
lap het bagagescherm op.
Haal deze uit de inkepingen A en B door
het bagagescherm naar u toe te trekken.
til het bagagescherm op verwijder het geheel.
Plaatsen
Plaats het bagagescherm voor de
inkepingen A en B.
Duw het bagagescherm naar voren zodat
de nokken in de inkepingen komen.
klap het bagagescherm uit en klem
deze vast in de inkepingen C.
Opklappen
k

lap, vanuit de bagageruimte,
het achterste gedeelte van het
bagagescherm op door het op te tillen
en uit de inkeping C te halen. Opbergen (volgens uitvoering)
Aan de achterzijde van de rugleuning
is een ruimte gecreëerd waar het
opgeklapte bagagescherm kan worden
opgeborgen.
s

chuif deze verticaal tussen de
geleiders die halverwege de
rugleuningen zijn gemonteerd.
s
teek als eerste de scharnierende zijde
in de geleiders en houd de uiteinden
van de twee gedeelten omhoog.
Het bagagescherm kan dienen
als tafel, maar leg er uit
veiligheidsoverwegingen geen
voorwerpen op die bij een noodstop of
een aanrijding van achter in gevaarlijke
projectielen kunnen veranderen.
Praktische voorzieningen

103
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
12V-aansluiting (maximaal
120 W)
Beperk het gebruik ervan om de accu
niet te ontladen.
Bagagenet
open het afdekkapje in de steun van
de haak.
Bevestig, nadat de stang een
kwart omwenteling gedraaid is,
de bovenzijde van het net in de
uitsparingen.
Controleer of het uiteinde van de
stang op de juiste wijze in het metalen
gedeelte van de houder is bevestigd.
Bevestig de banden op de
desbetref
fende plaatsen op de vloer.
s

pan met de banden het net aan.
Sjorogen
Zet met deze sjorogen uw lading vast
op de vloer.
erGonoMIe en CoMFort
4
Praktische voorzieningen

104
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
INDELING ACHTERCOMPARTIMENT
(7
ZITPLAATSEN )
Bekerhouders
elke met een vloeistof gevulde beker of
mok die in het interieur wordt vervoerd
kan omvallen en brengt daarom risico's
met zich mee.
W
ees hierop alert!
12V-aansluiting (maximaal
120 W)
Beperk het gebruik ervan om de accu
niet te ontladen.
Sjorogen
Gebruik de sjorogen op de vloer om
uw bagage stevig vast te zetten.
De verankerpunten voor de
autogordels mogen hier niet voor
worden gebruikt.
Het is aan te bevelen de lading
stevig vast te zetten met behulp
van de sjorogen op de vloer.
Praktische voorzieningen

105
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

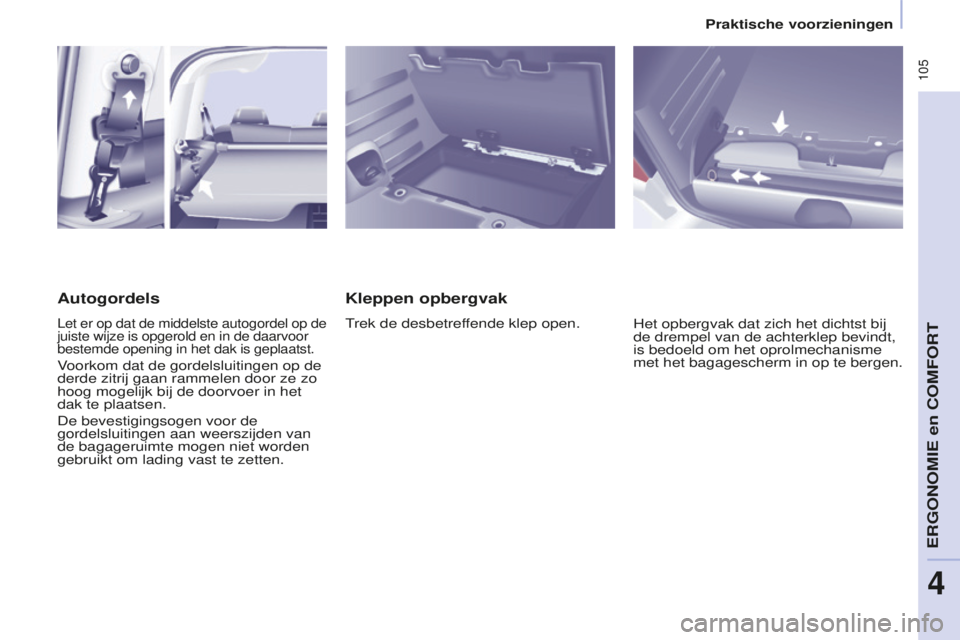

kleppen opbergvak
trek de desbetreffende klep open.
Het opbergvak dat zich het dichtst bij
de drempel van de achterklep bevindt,
is bedoeld om het oprolmechanisme
met het bagagescherm in op te bergen.
Autogordels
Let er op dat de middelste autogordel op de
juiste wijze is opgerold en in de daarvoor
bestemde opening in het dak is geplaatst.
Voorkom dat de gordelsluitingen op de
derde zitrij gaan rammelen door ze zo
hoog mogelijk bij de doorvoer in het
dak te plaatsen.
De bevestigingsogen voor de
gordelsluitingen aan weerszijden van
de bagageruimte mogen niet worden
gebruikt om lading vast te zetten.
erGonoMIe en CoMFort
4
Praktische voorzieningen

106
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

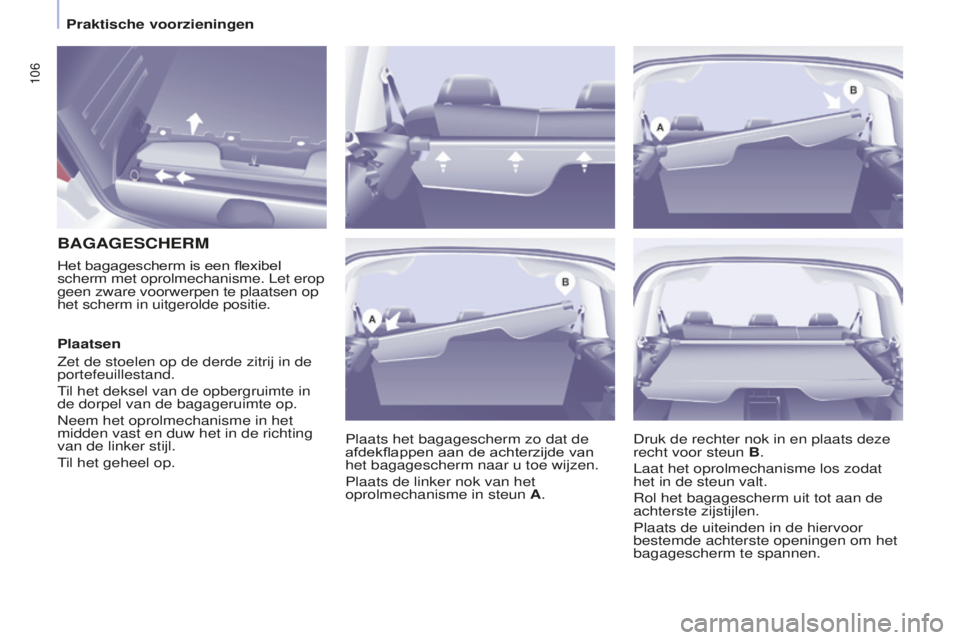

BAGAGESCHERM
Plaats het bagagescherm zo dat de
afdekflappen aan de achterzijde van
het bagagescherm naar u toe wijzen.
Plaats de linker nok van het
oprolmechanisme in steun A.
Het bagagescherm is een flexibel
scherm met oprolmechanisme. Let erop
geen zware voorwerpen te plaatsen op
het scherm in uitgerolde positie.
Druk de rechter nok in en plaats deze
recht voor steun B.
Laat het oprolmechanisme los zodat
het in de steun valt.
r
ol het bagagescherm uit tot aan de
achterste zijstijlen.
Plaats de uiteinden in de hiervoor
bestemde achterste openingen om het
bagagescherm te spannen.
Plaatsen
Zet de stoelen op de derde zitrij in de
portefeuillestand.
til het deksel van de opbergruimte in
de dorpel van de bagageruimte op.
n

eem het oprolmechanisme in het
midden vast en duw het in de richting
van de linker stijl.
til het geheel op.
Praktische voorzieningen

107
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015
Verwijderen
trek het bagagescherm vanuit de
bagageruimte naar u toe om het uit de
steunen te verwijderen.
Geleid het bagagescherm tijdens het oprollen.neem de klemmen van de drie
schermen los van de hoofdsteunen op
de tweede zitrij.
Druk het oprolmechanisme aan de
linkerzijde in om het uit de steun
B te
kunnen verwijderen.
til het scherm op en kantel het naar voren.
Opbergen
Berg het bagagescherm op in de
hiervoor bestemde ruimte in de dorpel
van de bagageruimte, met de twee
achterste flappen naar boven.
Druk het bagagescherm eerst naar
links.
Laat het los.
Berg de twee flappen op en sluit het
deksel.
Het oprolmechanisme is
voorzien van drie schermen om
de bagageruimte af te dekken,
onafhankelijk van of de stoelen op
de tweede zitrij in de normale of
de comfortstand staan.
e

lk scherm beschikt over twee
klemmen waarmee het kan worden
bevestigd aan de hoofdsteunen.
erGonoMIe en CoMFort
4
Praktische voorzieningen

108
Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015Berlingo-2-VP_nl_Chap04_ergonomie_ed01-2015

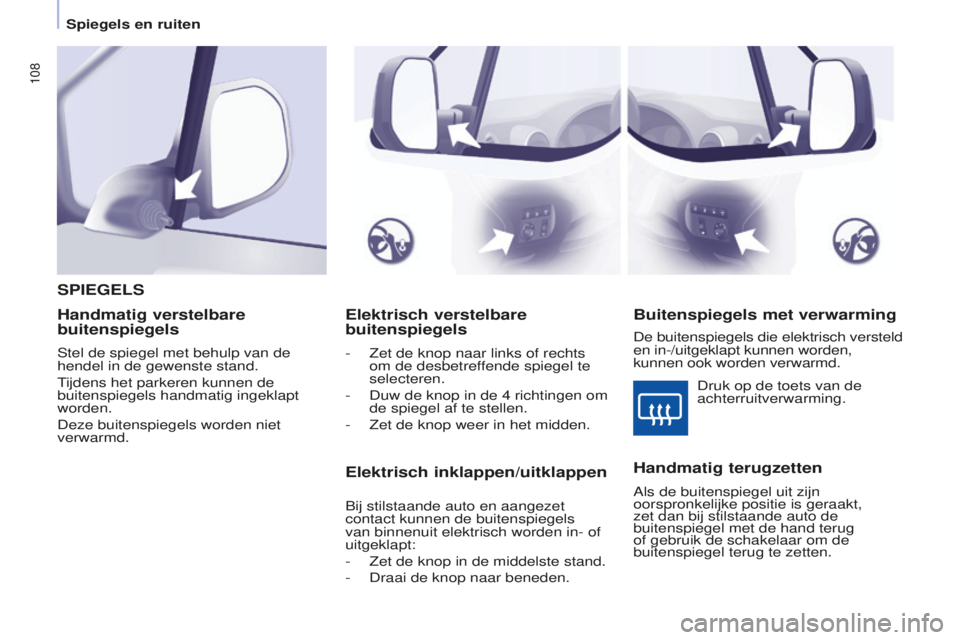

Elektrisch verstelbare
buitenspiegels
- Zet de knop naar links of rechts
om de desbetreffende spiegel te
selecteren.
-

Duw de knop in de 4
richtingen om
de spiegel af te stellen.
-

Zet de knop weer in het midden.
SPIEGELS
Buitenspiegels met verwarming
Handmatig verstelbare
buitenspiegels
Handmatig terugzetten
Als de buitenspiegel uit zijn
oorspronkelijke positie is geraakt,
zet dan bij stilstaande auto de
buitenspiegel met de hand terug
of gebruik de schakelaar om de
buitenspiegel terug te zetten.Druk op de toets van de
achterruitverwarming.
s

tel de spiegel met behulp van de
hendel in de gewenste stand.
tijdens het parkeren kunnen de
buitenspiegels handmatig ingeklapt
worden.
Deze buitenspiegels worden niet
verwarmd.
Elektrisch inklappen/uitklappen
Bij stilstaande auto en aangezet
contact kunnen de buitenspiegels
van binnenuit elektrisch worden in- of
uitgeklapt:
-

Zet de knop in de middelste stand.
-


Draai de knop naar beneden. De

buitenspiegels die elektrisch versteld
en in-/uitgeklapt kunnen worden,
kunnen ook worden verwarmd.
spiegels en ruiten
