99
BARRES dE TOIT M O d UTOP
le poids maximal autorisé sur chaque
barre de toit est de : 35 kg.
d
ans tous les cas, la charge doit
reposer sur les bandes anti-dérapantes
prévues à cet effet, et ne doit toucher
ni le pavillon, ni les vitres de toit.
Préconisations pour le chargement
sur le toit
Cette procédure nécessite de
récupérer la clé fournie avec les outils
de changement de roue.
Ces deux barres de
toit Modutop
installées en longitudinal sont
amovibles.
Rubrique 9, partie "Changer une
roue".
-

o uvrez les caches de protection.
-
d esserrez les 4 vis à l'aide de la clé
et retirez-les.
-
t
ournez les barres de 90° en
plaçant les parties creuses vers
l'avant.
-


Remettez en place les 4 vis et
revissez-les à l'aide de la clé.
-


Refermez les caches de protection.
-

u tilisez uniquement les passages
de sangle A pour bien arrimer la
charge.
eRGonoMie et ConFoRt
4
Vie à bord

100
BARRES dE TOIT ExTÉRIEURES
si vous installez des barres en transversal sur ces barres, reportez-vous\
aux
valeurs de masse du fabricant sans dépasser : 75 kg.
Vie à bord

101
Allumage / extinction automatique
l
e plafonnier avant s'allume au retrait
de la clé de contact, au déverrouillage
du véhicule, à l'ouverture d'une des
portes avant et pour la localisation du
véhicule à l'aide de la télécommande.
i

l s'éteint progressivement après la
mise du contact et au verrouillage du
véhicule. Places avant : éclairage à
l'ouverture d'une des portes
avant.i
ls s'allument et s'éteignent par un
interrupteur manuel, contact mis.
Places arrière : éclairage à
l'ouverture d'une des portes
arrière.
s

i les portes restent ouvertes
quelques minutes, les
plafonniers s'éteignent.
e

teint en permanence.
e
clairage en permanence,
contact mis.

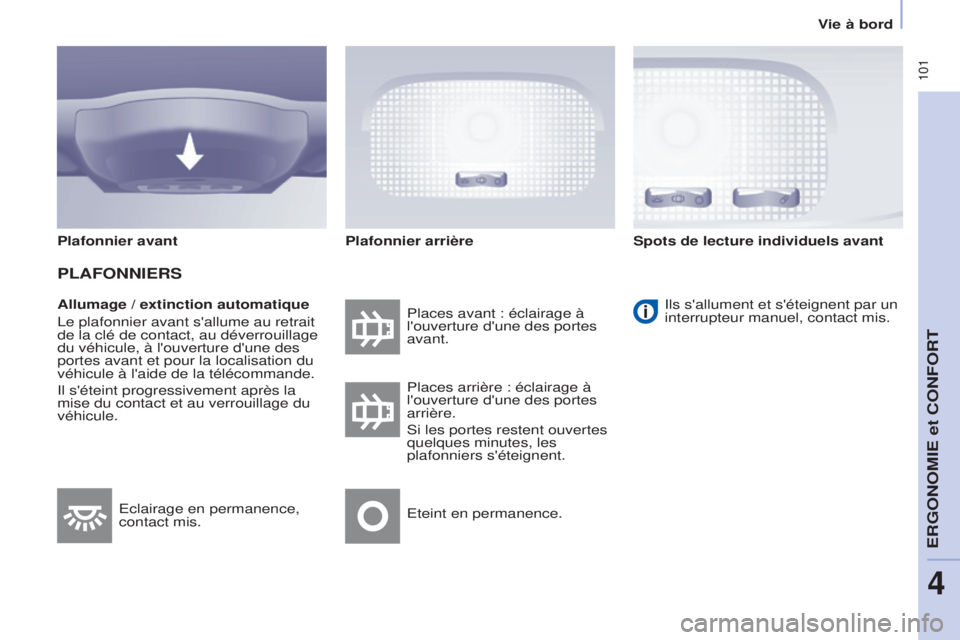

Plafonnier avant
PLAFONNIERS
Plafonnier arrière
Spots de lecture individuels avant
eRGonoMie et ConFoRt
4
Vie à bord

102
CACHE-BAGAGES (5 PLACES)
Cette tablette rigide permet de
masquer les objets rangés dans le
coffre.Le déposer
Repliez-le.d
égagez-le, des crans A et B en tirant
vers soi.
s

oulevez-le et enlevez l'ensemble.
Le reposer
d

éposez le cache-bagages devant A
et B.
Poussez vers l'avant pour introduire les
ergots dans les crans.
d

épliez et clipez dans les crans C.
Le replier
a partir du cof

fre, repliez la demi
tablette, en la soulevant pour la
dégager du cran C. Le ranger (selon version)u
n emplacement est aménagé dans
le dossier des sièges arrière pour
recevoir le cache-bagages replié sur
lui-même.
Glissez-le à la verticale entre les
guides latéraux situés à mi-hauteur
des dossiers.
i

ntroduisez d'abord la charnière, les
rabats flottants tournés vers le haut.
Ce cache-bagages rigide peut
former une tablette. Cependant
pour des raisons de sécurité, ne
déposez pas des objets qui peuvent se
transformer en projectiles dangereux
lors d'un freinage brusque ou d'un
choc arrière.
Vie à bord

103
Prise 12 volts (120 W maxi)
il est conseillé de limiter son utilisation
afin de ne pas décharger la batterie.
Filet de protection
ouvrez le cache situé dans le support
du crochet.
Fixez le haut du filet dans les
encoches, en ayant au préalable fait
tourner la barre d'1/4 de tour
.
a

ssurez vous du bon engagement de
l'extrémité de la barre dans la partie
métallique de son logement.
Fixez les sangles dans les
emplacements prévus sur le plancher.
Tendez le filet à l'aide des sangles.
Anneaux d'arrimage
Utilisez ces anneaux pour fixer vos
charges au plancher.
eRGonoMie et ConFoRt
4
Vie à bord

104
AMÉNAGEMENTS ARRIèRE
(7 PLACES )
Porte-gobelets
tout liquide transporté en gobelet
(mug ou autres) à bord pouvant se
renverser
, présente un risque.
"
s oyez vigilant !".
Prise 12 volts (120 W maxi)
il est conseillé de limiter son utilisation
afin de ne pas décharger la batterie.
Anneaux d'arrimage
utilisez les anneaux d'arrimage
au plancher pour fixer et retenir
solidement vos charges.
l

es ancrages des ceintures de sécurité
ne doivent pas servir à cet usage.
i

l est recommandé d’immobiliser
le chargement en le fixant
solidement au moyen des
anneaux d’arrimage présents sur le
plancher.
Vie à bord

105
Trappes de rangement
soulevez la trappe correspondante.au plus près du seuil de coffre, la
cavité est destinée à recevoir le tube
enrouleur contenant le cache-bagages.
Ceintures de sécurité
Veillez au bon enroulement de la
ceinture du siège central dans son
renfoncement au pavillon.
e

vitez les cliquetis des boucles de
ceinture du rang 3 en remontant celles-
ci au plus près des arrimages, situés
au pavillon.
l

es anneaux d'attache des boucles
de ceinture sur chaque côté du coffre
ne sont pas à utiliser pour retenir des
charges.
eRGonoMie et ConFoRt
4
Vie à bord

106
TENdELET, CACHE - BAGAGES
Positionnez le tendelet afin de
présenter vers vous les bavettes
cache-bagages arrière.
e

ngagez l'ergot gauche de l'enrouleur
dans le support A.
l

e tendelet est un cache-bagages de
type rideau avec enrouleur. Veillez
à ne pas poser d'objets lourds sur le
cache-bagages déployé.
Comprimez puis placez l'ergot droit
face au support B.
Relâchez pour enclencher l'enrouleur
dans son support.
d
éroulez le cache-bagages jusqu'aux
montants latéraux arrière.
e

ngagez les extrémités dans les
encoches arrière pour le maintenir
tendu.
Pour l'installer
Mettez en position portefeuille les
sièges de rang 3.
s

oulevez la trappe de rangement en
seuil de coffre.
s

aisissez l'enrouleur par son milieu et
comprimez-le vers le montant gauche.s
oulevez l'ensemble.
Vie à bord

107
Pour l'enlever
d
epuis le coffre, tirez le cache-
bagages vers vous afin de le dégager
des montants latéraux.
a

ccompagnez l'enroulement du cache-
bagages.
Retirez les pinces des trois volets aux
pieds de chaque appuie-tête de rang 2.
Comprimez l'enrouleur vers la gauche
pour le retirez du support B.
s

oulevez-le et pivotez-le vers l'avant. Pour le ranger
l

e ranger dans la cavité en seuil de
coffre, les deux bavettes arrière vers
le haut.
Comprimez le tendelet vers la gauche,
en premier.
Relâchez.
a

rrangez les deux volets et refermez la
trappe.
l

'enrouleur est équipé de trois
volets permettant d'occulter le
coffre, que les sièges du rang

2
soient en position normal ou
confort.
Chaque volet dispose de deux pinces
qui s'accrochent aux pieds de chaque
appuie-tête.
eRGonoMie et ConFoRt
4
Vie à bord

108
Réglages des rétroviseurs
extérieurs électriques
- Placez la commande à droite ou
à gauche pour sélectionner le
rétroviseur correspondant.
-
d éplacez la commande dans les
quatre directions pour effectuer le
réglage.
-

Replacez la commande en position
centrale.
RÉTROVISEURS
Rétroviseurs avec dégivrage
Réglage des rétroviseurs
extérieurs manuels
Rabattement forcé
si le boîtier du rétroviseur est sorti de
son logement initial, véhicule à l’arrêt,
repositionnez le manuellement ou
utilisez la commande de rabattement
électrique.
a
ppuyez sur la touche de
dégivrage de la lunette
arrière.
Manipulez le levier de réglage dans les
quatre directions pour le régler.
e

n stationnement, les rétroviseurs
extérieurs sont rabattables
manuellement.
i

l ne sont pas équipés du dégivrage
automatique.
Rabattement / déploiement
électrique
les rétroviseurs sont rabattables
ou déployables électriquement de
l'intérieur
, véhicule en stationnement et
contact mis :
-

Placez la commande en position
centrale.
-

t
ournez la commande vers le bas.
l
es rétroviseurs associés aux réglages
et au rabattement / déploiement
électriques peuvent être dégivrés.
Rétroviseurs et vitres
