CITROEN BERLINGO MULTISPACE 2016 Betriebsanleitungen (in German)

89
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

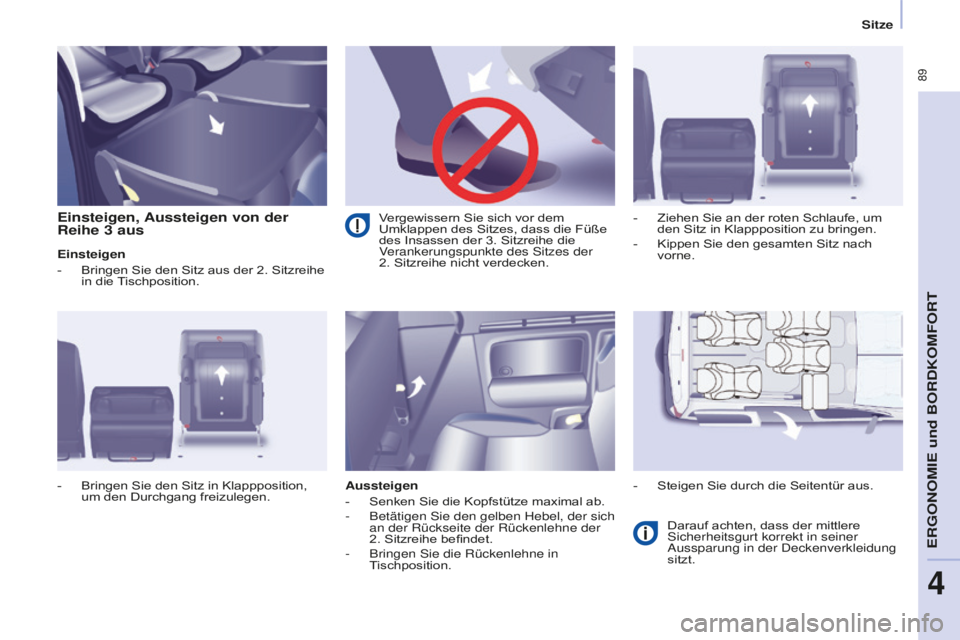

Einsteigen, Aussteigen von der
Reihe 3 aus
Einsteigen
- Bringen Sie den Sitz aus der 2. Sitzreihe
in die Tischposition.
Aussteigen
-
Senken Sie die Kopfstütze maximal ab.
- Betätigen sie den gelben Hebel, der sich
an der Rückseite der Rückenlehne der
2. Sitzreihe befindet.
-
Bringen sie die Rückenlehne in
T

ischposition.Darauf achten, dass der mittlere
sicherheitsgurt korrekt in seiner aussparung in der deckenverkleidung
sitzt.
-
Bringen Sie den Sitz in Klappposition,
um den Durchgang freizulegen. -
Ziehen Sie an der roten Schlaufe, um
den Sitz in Klappposition zu bringen.
-
Kippen Sie den gesamten Sitz nach
vorne.
-
Steigen Sie durch die Seitentür aus.
Vergewissern Sie sich vor dem
Umklappen des Sitzes, dass die Füße
des Insassen der 3. Sitzreihe die
V

erankerungspunkte des sitzes der
2. Sitzreihe nicht verdecken.
eRgOnOMie und BORdKOMFORt
4

90
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

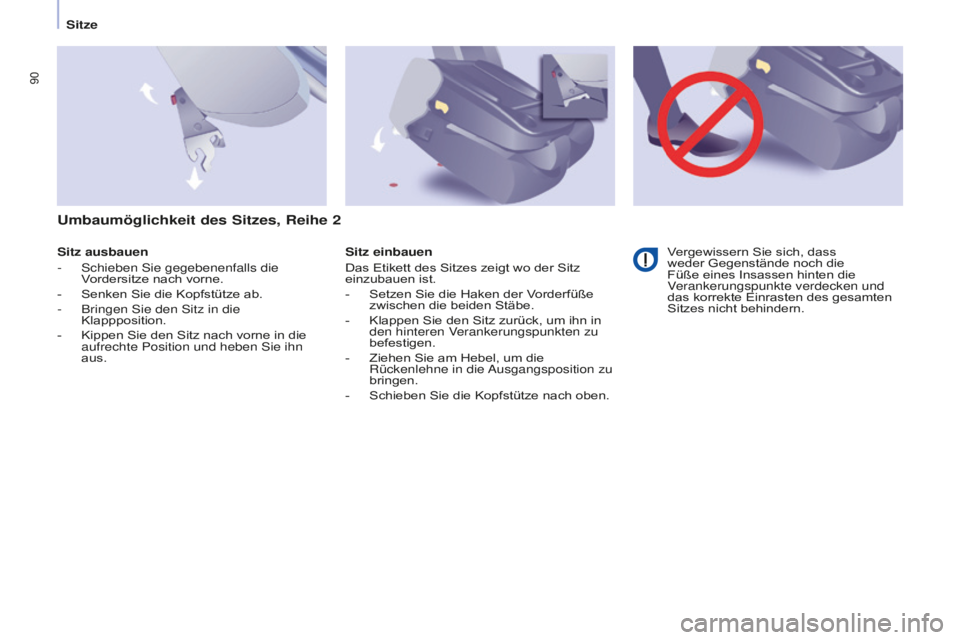

Sitz ausbauen
-


s
chieben sie gegebenenfalls die
V

ordersitze nach vorne.
-
Senken Sie die Kopfstütze ab.
- Bringen sie den sitz in die
Klappposition.
-
Kippen Sie den Sitz nach vorne in die
aufrechte Position und heben sie ihn
aus. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.
-
Setzen Sie die Haken der Vorderfüße
zwischen die beiden Stäbe.
-
Klappen Sie den Sitz zurück, um ihn in
den hinteren Verankerungspunkten zu
befestigen.
-
Ziehen Sie am Hebel, um die
Rückenlehne in die ausgangsposition zu
bringen.
-
Schieben Sie die Kopfstütze nach oben. Vergewissern Sie sich, dass
weder Gegenstände noch die
Füße eines Insassen hinten die
V

erankerungspunkte verdecken und
das korrekte Einrasten des gesamten
Sitzes nicht behindern.
Umbaumöglichkeit des Sitzes, Reihe 2

91
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

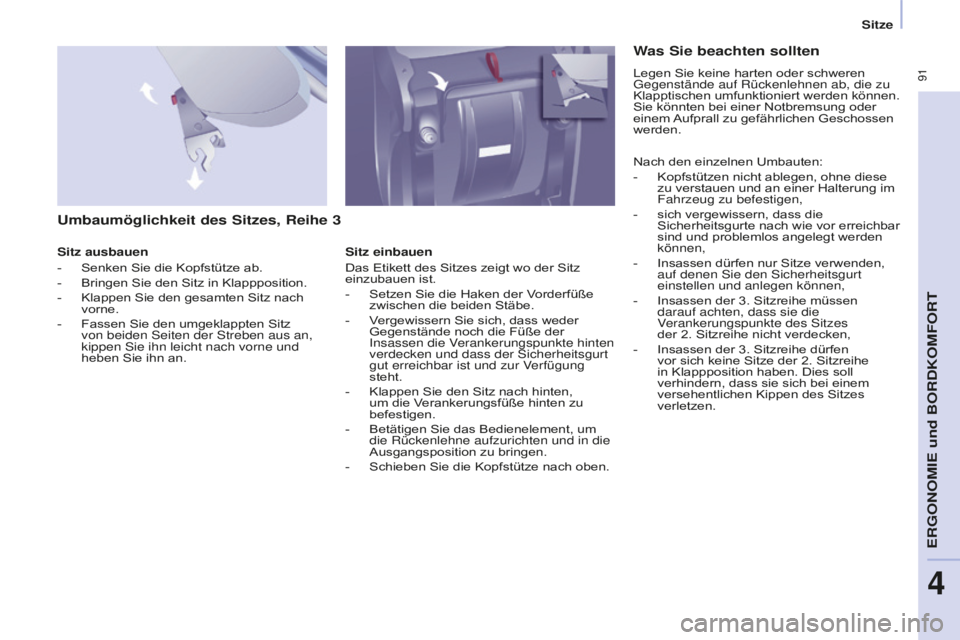

Umbaumöglichkeit des Sitzes, Reihe 3
Sitz ausbauen
- Senken Sie die Kopfstütze ab.
- Bringen Sie den Sitz in Klappposition.
- Klappen Sie den gesamten Sitz nach
vorne.
-
Fassen Sie den umgeklappten Sitz
von beiden seiten der streben aus an,
kippen sie ihn leicht nach vorne und
heben Sie ihn an. Sitz einbauen
Das Etikett des Sitzes zeigt wo der Sitz
einzubauen ist.
-
Setzen Sie die Haken der Vorderfüße
zwischen die beiden Stäbe.
-
Vergewissern Sie sich, dass weder
Gegenstände noch die Füße der
insassen die V

erankerungspunkte hinten
verdecken und dass der
sicherheitsgurt
gut erreichbar ist und zur V

erfügung
steht.
-
Klappen Sie den Sitz nach hinten,
um die Verankerungsfüße hinten zu
befestigen.
-
Betätigen Sie das Bedienelement, um
die Rückenlehne aufzurichten und in die
Ausgangsposition zu bringen.
-
Schieben Sie die Kopfstütze nach oben.
Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne diese
zu verstauen und an einer Halterung im
Fahrzeug zu befestigen,
-
sich vergewissern, dass die
Sicherheitsgurte nach wie vor erreichbar
sind und problemlos angelegt werden
können,
-
Insassen dürfen nur Sitze verwenden,
auf denen sie den sicherheitsgurt
einstellen und anlegen können,
-
Insassen der 3. Sitzreihe müssen
darauf achten, dass sie die
Verankerungspunkte des
sitzes
der 2. Sitzreihe nicht verdecken,
-
Insassen der 3. Sitzreihe dürfen
vor sich keine Sitze der 2. Sitzreihe
in Klappposition haben. Dies soll
verhindern, dass sie sich bei einem
versehentlichen Kippen des Sitzes
verletzen.
Legen Sie keine harten oder schweren
gegenstände auf Rückenlehnen ab, die zu
Klapptischen umfunktioniert werden können.
Sie könnten bei einer Notbremsung oder
einem
Aufprall zu gefährlichen Geschossen
werden.
eRgOnOMie und BORdKOMFORt
4

92
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze

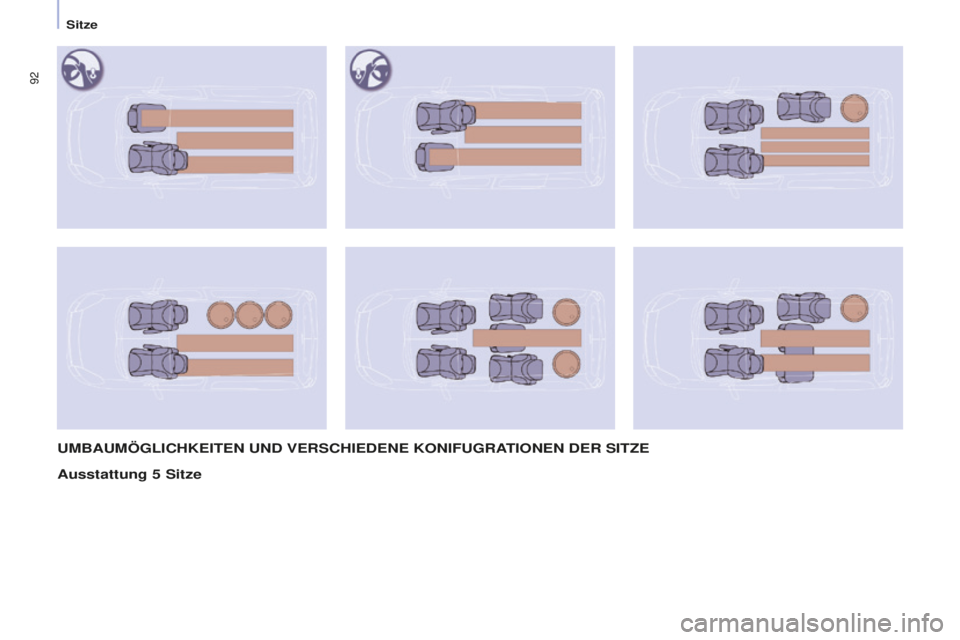

UMBAUMÖGLICHKEITEN UND VERSCHIEDENE KONIFUGRATIONEN DER SITZE
Ausstattung 5 Sitze

93
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Sitze
Ausstattung 7 Sitze
Die Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.
eRgOnOMie und BORdKOMFORt
4

94
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

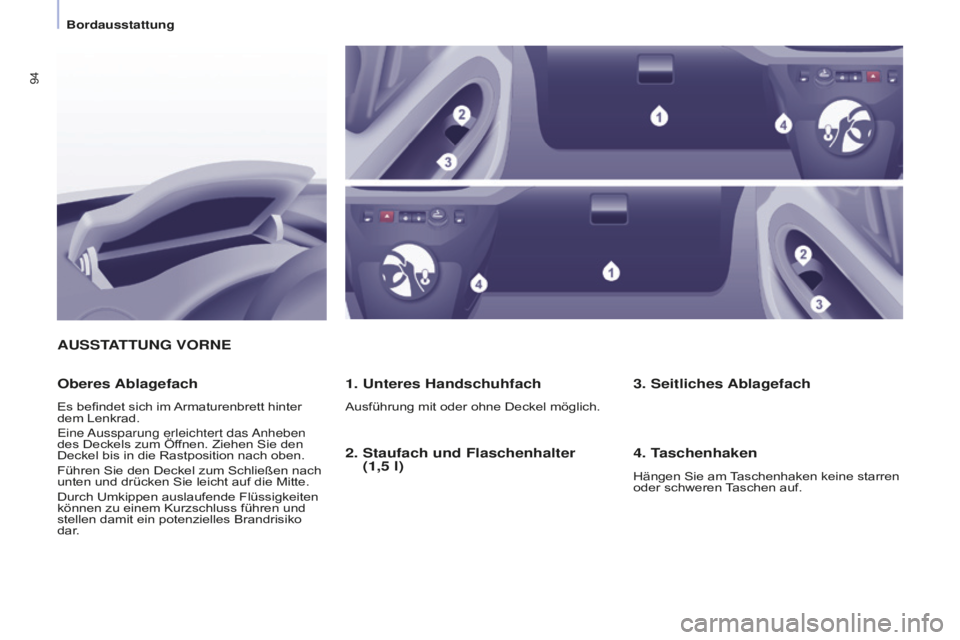

AUSSTATTUNG VORNE
1. Unteres Handschuhfach
Ausführung mit oder ohne Deckel möglich.
Oberes Ablagefach
Es befindet sich im Armaturenbrett hinter
dem Lenkrad.
eine aussparung
erleichtert das
anheben
des Deckels zum Öf

fnen. Ziehen Sie den
Deckel bis in die Rastposition nach oben.
Führen Sie den Deckel zum Schließen nach
unten und drücken Sie leicht auf die Mitte.
Durch Umkippen auslaufende Flüssigkeiten
können zu einem Kurzschluss führen und
stellen damit ein potenzielles Brandrisiko
dar.
3. Seitliches Ablagefach
4. Taschenhaken
Hängen Sie am Taschenhaken keine starren
oder schweren Taschen auf.
2. Staufach und Flaschenhalter
(1,5 l)
Bordausstattung

95
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung

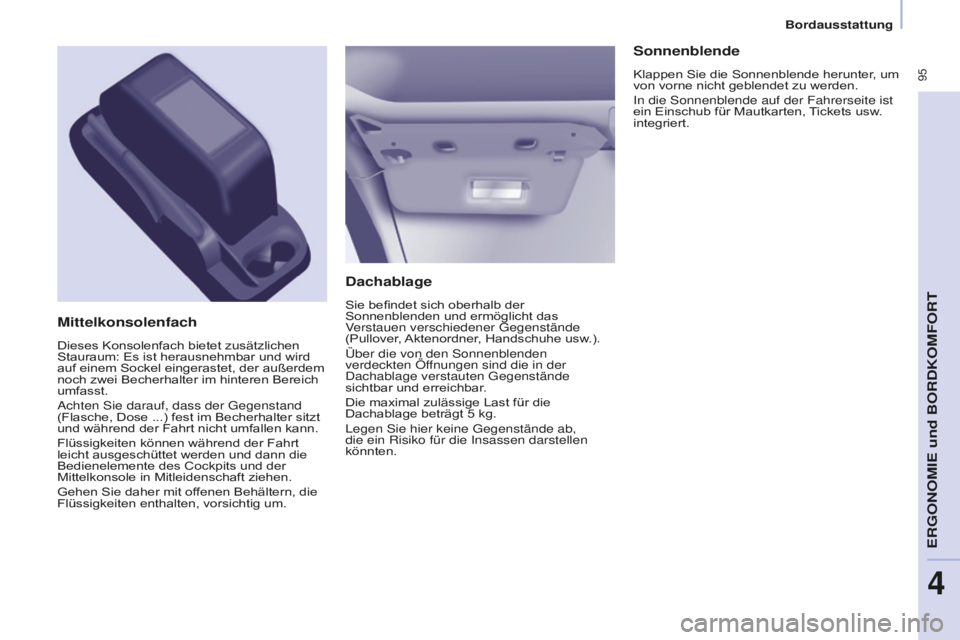

Dachablage
Sie befindet sich oberhalb der
Sonnenblenden und ermöglicht das
Verstauen verschiedener
gegenstände
(Pullover

, Aktenordner, Handschuhe usw.).
Über die von den
sonnenblenden
verdeckten Öf

fnungen sind die in der
dachablage verstauten gegenstände
sichtbar und erreichbar

.
Die maximal zulässige Last für die
Dachablage beträgt 5
kg.legen sie hier keine gegenstände ab,
die ein Risiko für die insassen darstellen
könnten.
Mittelkonsolenfach
Dieses Konsolenfach bietet zusätzlichen
Stauraum: Es ist herausnehmbar und wird
auf einem Sockel eingerastet, der außerdem
noch zwei Becherhalter im hinteren Bereich
umfasst.
achten sie darauf, dass der gegenstand
(Flasche, Dose ...) fest im Becherhalter sitzt
und während der Fahrt nicht umfallen kann.
Flüssigkeiten können während der Fahrt
leicht ausgeschüttet werden und dann die
Bedienelemente des Cockpits und der
Mittelkonsole in Mitleidenschaft ziehen.
Gehen Sie daher mit of

fenen Behältern, die
Flüssigkeiten enthalten, vorsichtig um.
Sonnenblende
Klappen Sie die Sonnenblende herunter, um
von vorne nicht geblendet zu werden.
in die sonnenblende auf der Fahrerseite ist
ein Einschub für Mautkarten,

Tickets usw.
integriert.
ERGONOMIE und BORDKOMFORT
4

96
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016

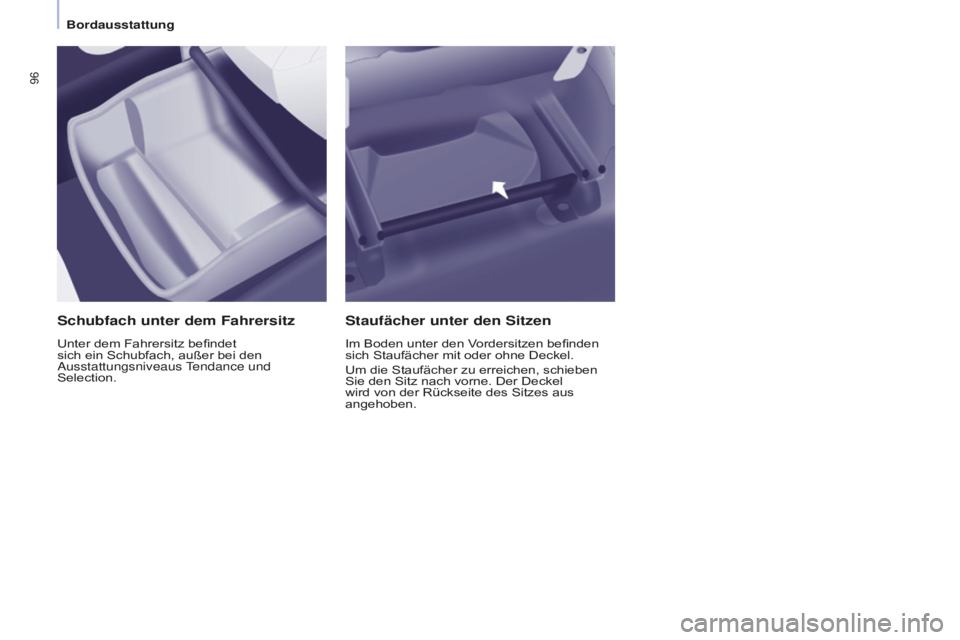

Schubfach unter dem Fahrersitz
Unter dem Fahrersitz befindet
sich ein Schubfach, außer bei den
ausstattungsniveaus tendance und
Selection.
Staufächer unter den Sitzen
Im Boden unter den Vordersitzen befinden
sich Staufächer mit oder ohne Deckel.
Um die Staufächer zu erreichen, schieben
Sie den Sitz nach vorne. Der Deckel
wird von der Rückseite des Sitzes aus
angehoben.
Bordausstattung

97
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
Bordausstattung

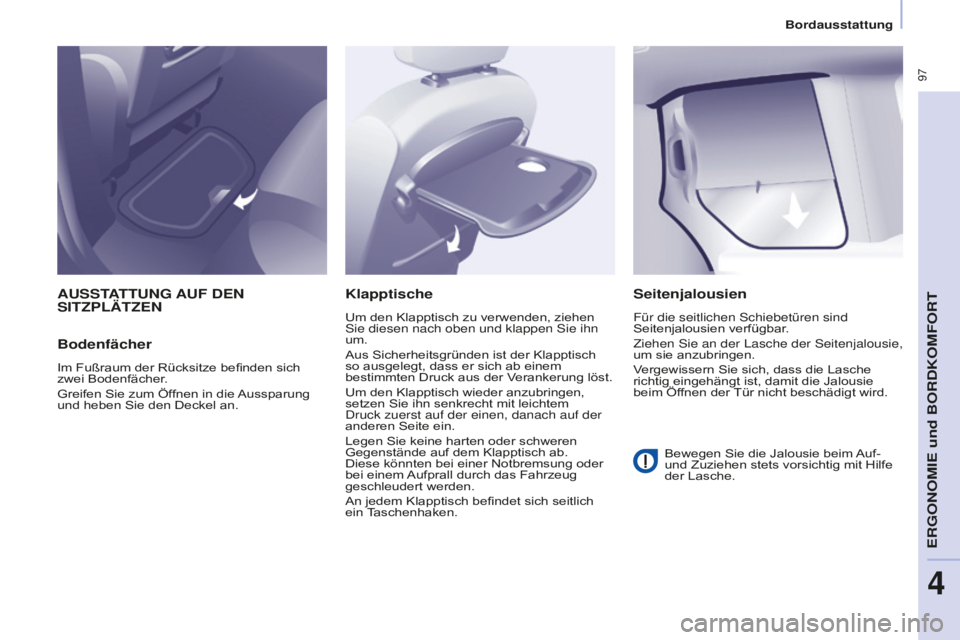

AUSSTATTUNG AUF DEN
SITZPLäTZEN
Bodenfächer
Im Fußraum der Rücksitze befinden sich
zwei Bodenfächer.
Greifen Sie zum Öffnen in die Aussparung
und heben Sie den Deckel an.
Klapptische
Um den Klapptisch zu verwenden, ziehen sie diesen nach oben und klappen sie ihn
um.
Aus Sicherheitsgründen ist der Klapptisch
so ausgelegt, dass er sich ab einem
bestimmten Druck aus der V
erankerung löst.
Um den Klapptisch wieder anzubringen,
setzen Sie ihn senkrecht mit leichtem
druck zuerst auf der einen, danach auf der
anderen Seite ein.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung oder
bei einem

Aufprall durch das Fahrzeug
geschleudert werden.
An jedem Klapptisch befindet sich seitlich
ein Taschenhaken.
Seitenjalousien
Für die seitlichen schiebetüren sind
Seitenjalousien verfügbar.
Ziehen
sie an der lasche der seitenjalousie,
um sie anzubringen.
V

ergewissern Sie sich, dass die Lasche
richtig eingehängt ist, damit die Jalousie
beim Öffnen der Tür nicht beschädigt wird.
Bewegen Sie die Jalousie beim Auf-
und Zuziehen stets vorsichtig mit Hilfe
der Lasche.
eRgOnOMie und BORdKOMFORt
4

98
Berlingo-2-VP_de_Chap04_Ergonomie_ed01-2016
MODUTOP-DACH
die dachverkleidung ist in Verlängerung
der Dachablage als multifunktionales Dach
ausgeführt. Dieses besteht aus folgenden
Komponenten:
Staufächer
Auf jeder Seite des Daches befinden
sich Staufächer. Das maximal zulässige
Ladegewicht beträgt 6
kg.durch den transparenten Boden können
die darin verstauten gegenstände leicht
ausgemacht werden.
legen sie keine gegenstände in den staufächern ab, die eine gefahr für die
Insassen darstellen könnten.
Deckenleuchte
die deckenleuchte entspricht in ihrer
Funktionsweise der vorderen Deckenleuchte.
Siehe Abschnitt 4, Unterabschnitt
"Bordausstattung", Kapitel
"Deckenleuchten".
Bordausstattung
