CITROEN BERLINGO MULTISPACE 2016 Manuales de Empleo (in Spanish)

179
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

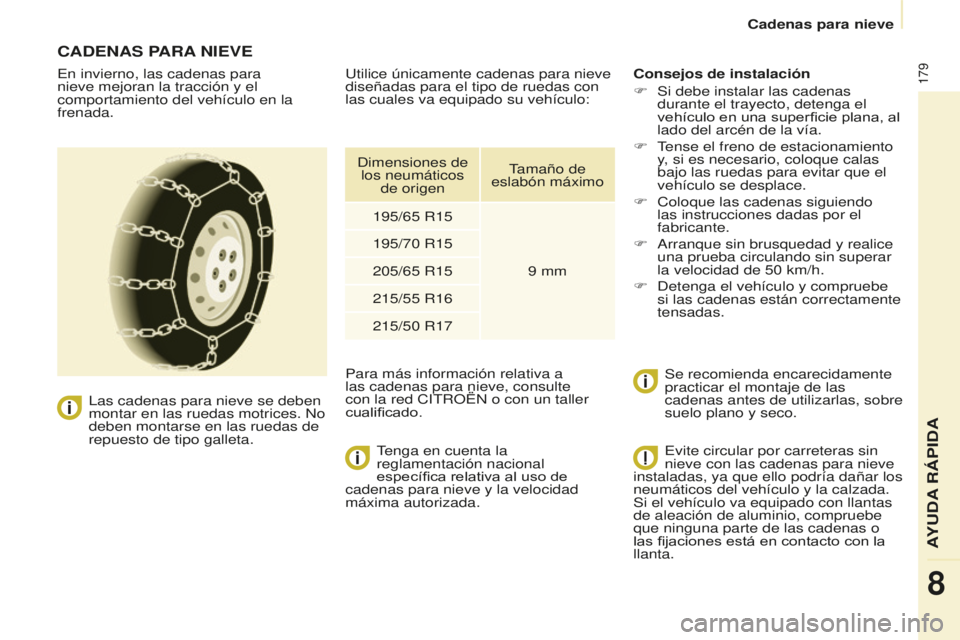

Cadenas para nieve
CADENAS PARA NIEVE
en invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.
las cadenas para nieve se deben
montar en las ruedas motrices. no
deben montarse en las ruedas de
repuesto de tipo galleta.
tenga en cuenta la
reglamentación nacional
específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F
Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F


t
ense el freno de estacionamiento
y, si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F
Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F


a
rranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50
km/h.
F


d
etenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con
las cuales va equipado su vehículo:
Para más información relativa a
las cadenas para nieve, consulte
con la red C
itROËn o con un taller
cualificado.
dimensiones de
los neumáticos de origentamaño de
eslabón máximo
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Si el vehículo va equipado con llantas
de aleación de aluminio, compruebe
que ninguna parte de las cadenas o
las fijaciones está en contacto con la
llanta.
aYuda RÁPida
8

180
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

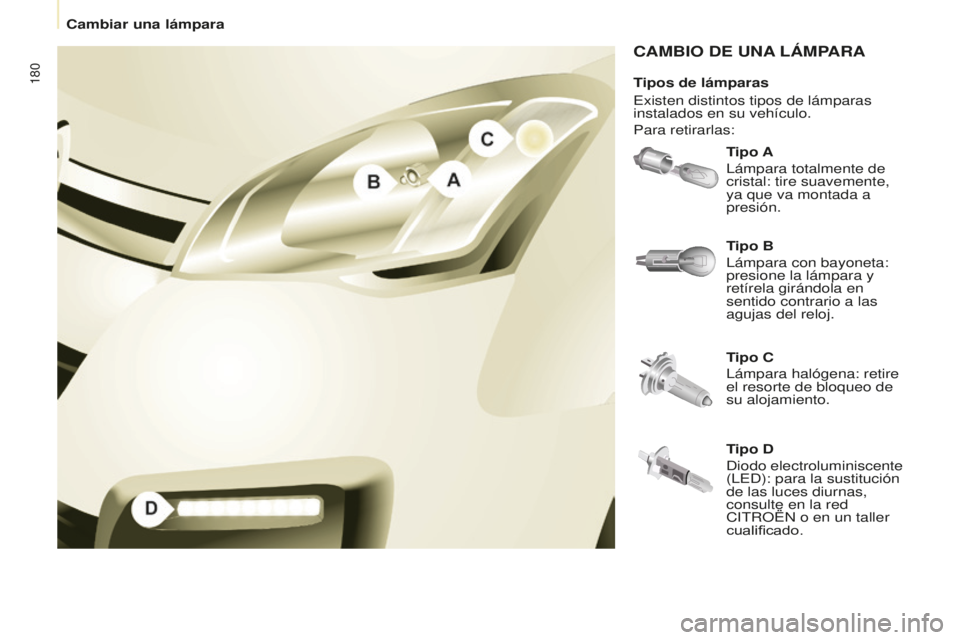

CAMBIO DE UNA LÁMPARA
Tipo A
lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
T

ipo C
lámpara halógena: retire
el resorte de bloqueo de
su alojamiento. T

ipo B
lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj.
T

ipos de lámparas
existen distintos tipos de lámparas
instalados en su vehículo.
Para retirarlas:
T
ipo D
diodo electroluminiscente
(led): para la sustitución
de las luces diurnas,
consulte en la red
C
itROËn o en un taller
cualificado.
Cambiar una lámpara

181
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar una lámpara
2.
Luces de posición
Tipo A

, W5W - 5W
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-


e
xtraiga el portalámparas montado
a presión tirando del conector

.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.

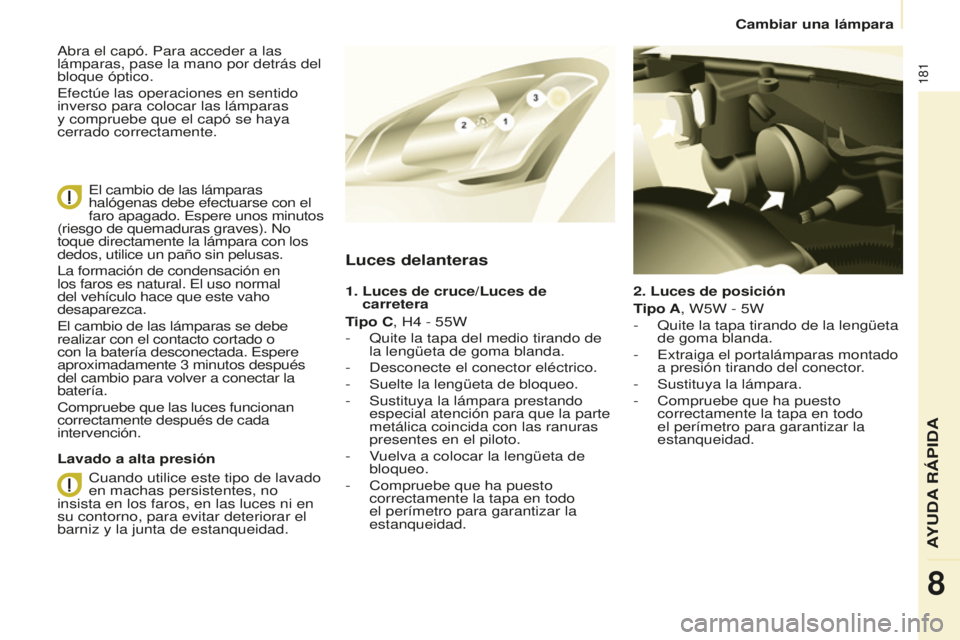

Luces delanteras
1. Luces de cruce/Luces de
carretera
Tipo C
, H4
- 55W
-
Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-


d
esconecte el conector eléctrico.
-
Suelte la lengüeta de bloqueo.
-
Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-
Vuelva a colocar la lengüeta de
bloqueo.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Lavado a alta presión
abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
el cambio de las lámparas


halógenas debe efectuarse con el
faro apagado.
espere unos minutos


(riesgo de quemaduras graves).
no


toque directamente la lámpara con los
dedos, utilice un paño sin pelusas.
la formación de condensación en


los faros es natural. el uso normal

del vehículo hace que este vaho
desaparezca.
el cambio de las lámparas se debe


realizar con el contacto cortado o
con la batería desconectada.
espere


aproximadamente 3
minutos después


del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad.
aYuda RÁPida
8

182
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

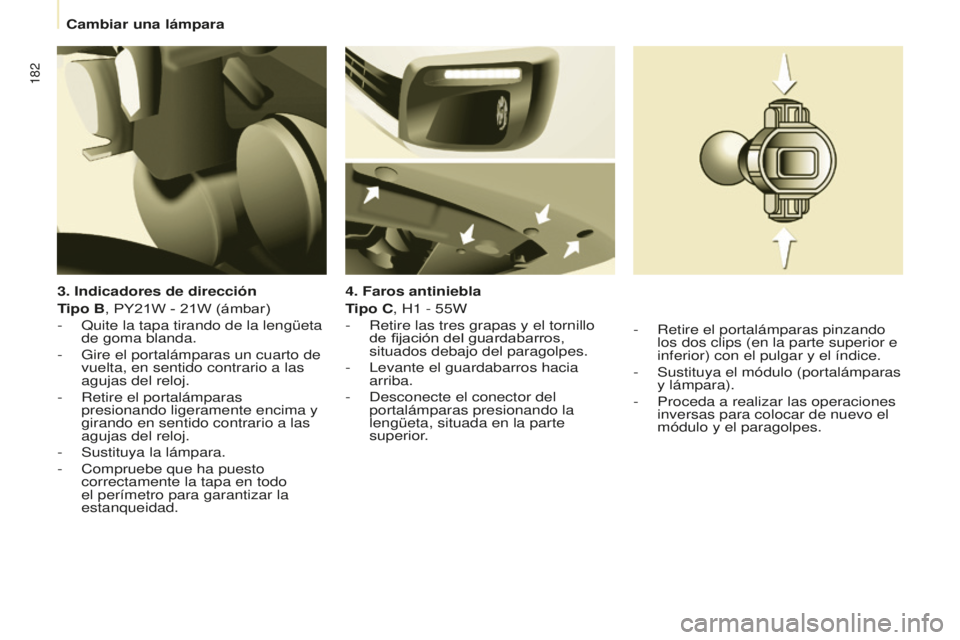

3. Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-
Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-
Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad. 4. Faros antiniebla
Tipo C

, H1
- 55W
-
Retire las tres grapas y el tornillo
de fijación del guardabarros,
situados debajo del paragolpes.
-


l
evante el guardabarros hacia
arriba.
-


d
esconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior

.-
Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-
Sustituya el módulo (portalámparas
y lámpara).
-
Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
Cambiar una lámpara

183
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar una lámpara
Repetidor lateral
Tipo A, WY-5W (ámbar)
-

e
mpuje el repetidor hacia atrás y
quítelo tirando hacia adelante.
-
Consulte en la red CitROËn para
adquirir un nuevo repetidor

, ya que
es una pieza que completamente
moldeada.
-
Para volver a montarlo, introduzca
el repetidor hacia atrás y luego
tráigalo hacia adelante.
Luces de techo
Tipo A, 12V5W - 5W
-
Suelte el plástico transparente
pasando un destornillador por las
ranuras de cada lado de la luz de
techo.
-


t
ire de la lámpara y sustitúyala.
-
Fije el plástico transparente en su
emplazamiento y asegúrese de que
queda bloqueado.
Parte delantera/Parte trasera
aYuda RÁPida
8

184
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

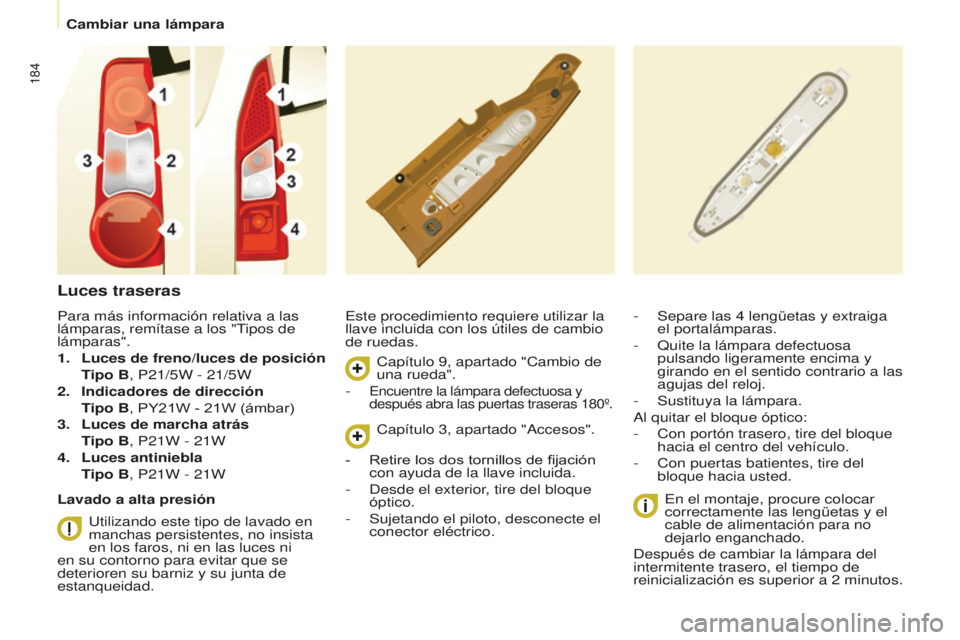

Luces traseras
este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.
en el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior

a 2
minutos.
-
Separe las 4 lengüetas y extraiga
el portalámparas.
-
Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en el sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
al quitar el bloque óptico:
-
Con portón trasero, tire del bloque
hacia el centro del vehículo.
-
Con puertas batientes, tire del
bloque hacia usted.
Para más información relativa a las
lámparas, remítase a los "
tipos de
lámparas".
1.
Luces de freno/luces de posición
Tipo B

, P21/5W - 21/5W
2.
Indicadores de dirección
Tipo B

, PY21W - 21W (ámbar)
3.
Luces de marcha atrás
Tipo B

, P21W - 21W
4.
Luces antiniebla
Tipo B

, P21W - 21W
Lavado a alta presión
utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deterioren su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
-
encuentre la lámpara defectuosa y
después abra las puertas traseras 180º.
Capítulo 3, apartado "accesos".
-
Retire los dos tornillos de fijación
con ayuda de la llave incluida.
-


d
esde el exterior
, tire del bloque
óptico.
-
Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara

185
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar una lámpara

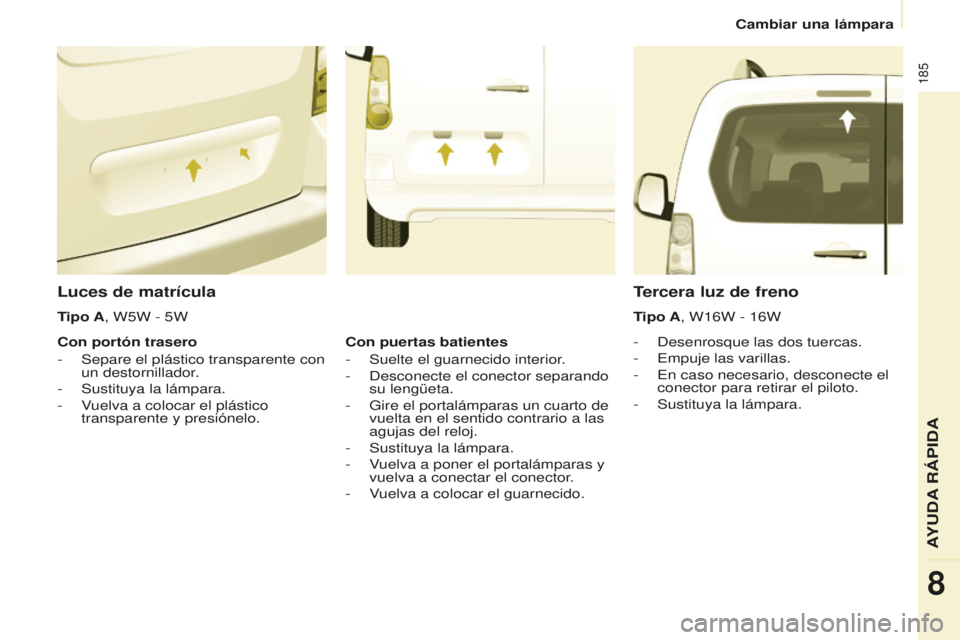

Luces de matrícula
- desenrosque las dos tuercas.
-

e
mpuje las varilla
s.
-


e
n caso necesario, desconecte el
conector para retirar el piloto.
-
Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-
Separe el plástico transparente con
un destornillador

.
-
Sustituya la lámpara.
-
Vuelva a colocar el plástico
transparente y presiónelo. Con puertas batientes
-
Suelte el guarnecido interior.
-


d
esconecte el conector separando
su lengüeta.
-
Gire el portalámparas un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
-
Vuelva a poner el portalámparas y
vuelva a conectar el conector

.
-
Vuelva a colocar el guarnecido.
aYuda RÁPida
8

186
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016

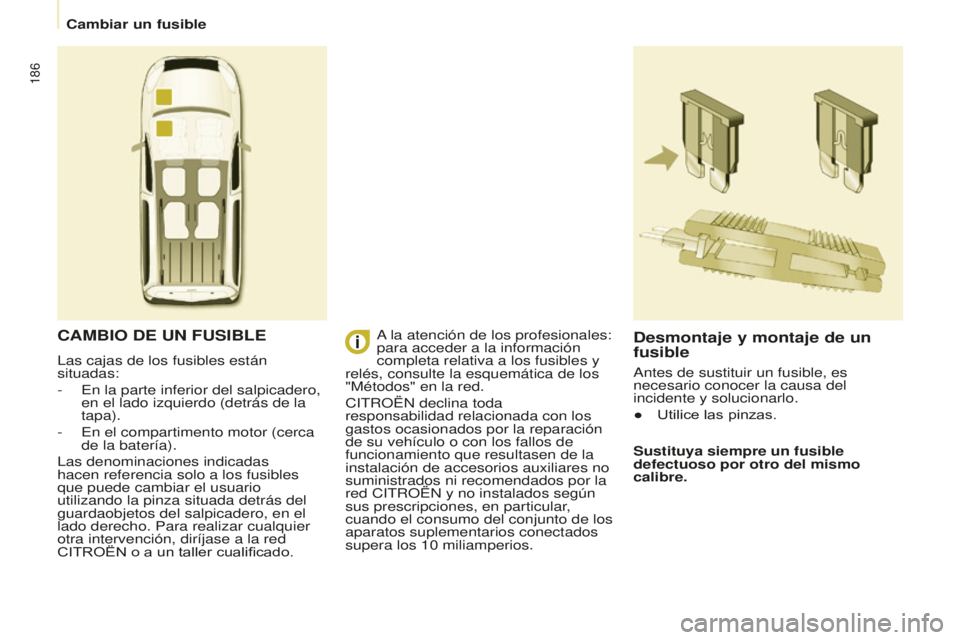

CAMBIO DE UN FUSIBLE
las cajas de los fusibles están
situadas:
-


e
n la parte inferior del salpicadero,
en el lado izquierdo (detrás de la
tapa).
-


e
n el compartimento motor (cerca
de la batería).
las denominaciones indicadas
hacen referencia solo a los fusibles
que puede cambiar el usuario
utilizando la pinza situada detrás del
guardaobjetos del salpicadero, en el
lado derecho. Para realizar cualquier
otra intervención, diríjase a la red
CITROËN o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
a la atención de los profesionales:
para acceder a la información
completa relativa a los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red.
C
itROËn declina toda
responsabilid

ad relacionada con los
gastos ocasionados por la reparación
de su vehículo o con los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red C
itROËn y no instalados según
sus prescripciones, en particular

,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
milia

mperios.
antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
●
Utilice las pinzas.
Cambiar un fusible

187
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Cambiar un fusible
Fusibles situados en el
salpicadero
abra la tapa para acceder a los
fusibles. Fusibles
F
amperios A Función
1
15limpialuneta
2 -
libre
3 5
airbag
4

10
aire acondicionado, toma de diagnosis, mando
retrovisor

, corrección de la altura de los faros
5 30
elevalunas
6

30 Cerraduras
7 5
luces de techo traseras, lector de mapa delantero,
techo corredizo
8

20Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30
toma de 12 V delantera y trasera
10

15 Columna central
11 15
antirrobo de poca corriente
12

15 Sensor de lluvia y de luminosidad, airbag
13 5 Cuadro de a bordo
14 15
ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 -
libre
17

40
desempañado de la luneta/retrovisores
aYuda RÁPida
8

188
Berlingo-2-VP_es_Chap08_aide-rapide_ed01-2016
Fusibles situados en el
habitáculo
Fusibles Famperios A Función
1 -
libre
2

20
asientos calefactados
3 -
libre
4

15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
Cambiar un fusible
