Page 81 of 296

79
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
ZADNJA KLUPA
svaki deo 1/3 - 2/3 se može oboriti u
sklopljeni položaj, a zatim pojedinačno
izvaditi iz vozila.
Naslon za glavu
zadnja klupa 1/3 - 2/3 je opremljena
manjim naslonima za glavu. V
isoki položaj : podignite ga i vratite na
mesto.
n
iži položaj : pritisnite na gornju
komandu da biste spustili naslon.
d
a biste ga skinuli, nakon što ste ga
vratili na mesto, pritisnite jezičak i
podignite naslon.
d
a biste ga vratili na mesto, uvucite
nožice naslona u otvore na naslonu
sedišta, pazeći da ostanete u osi
vozila.
ERGONOMIJA i KOMFOR
4

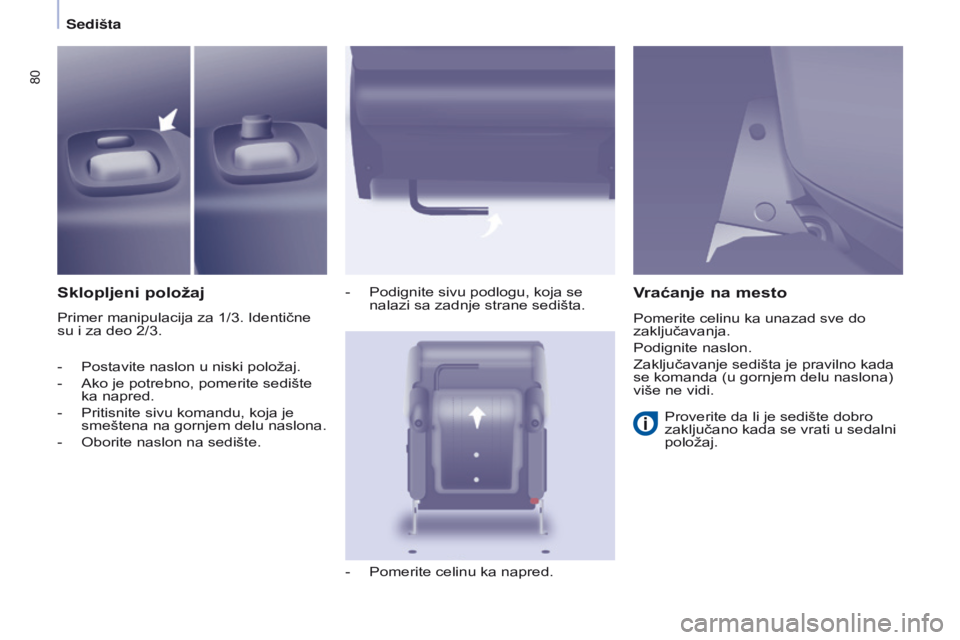

Page 82 of 296

80
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
sklopljeni položaj
Primer manipulacija za 1/3. identične
su i za deo 2/3. -
Podignite sivu podlogu, koja se
nalazi sa zadnje strane sedišta.
-
Pomerite celinu ka napred.
Vraćanje na mesto
Proverite da li je sedište dobro
zaključano kada se vrati u sedalni
položaj.
-
Postavite naslon u niski položaj.
-
a
ko je potrebno, pomerite sedište
ka napred.
-
Pritisnite sivu komandu, koja je
smeštena na gornjem delu naslona.
-
o
borite naslon na sedište. Pomerite celinu ka unazad sve do
zaključavanja.
Podignite naslon.
z
aključavanje sedišta je pravilno kada
se komanda (u gornjem delu naslona)
više ne vidi.

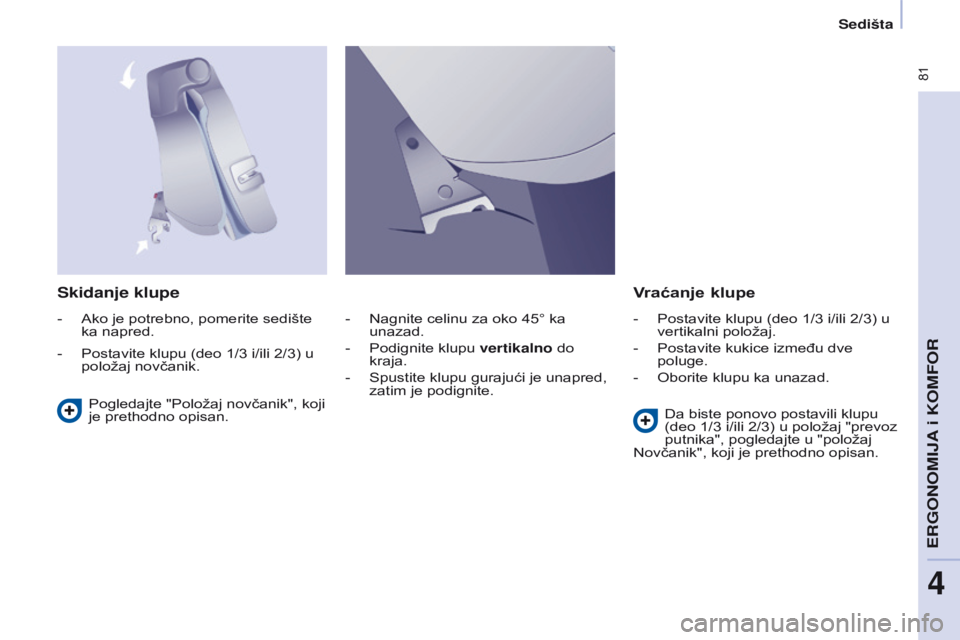

Page 83 of 296

81
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Skidanje klupeVraćanje klupe
Pogledajte "Položaj novčanik", koji
je prethodno opisan.d
a biste ponovo postavili klupu
(deo 1/3 i/ili 2/3) u položaj "prevoz
putnika", pogledajte u "položaj
n
ovčanik", koji je prethodno opisan.
-
n agnite celinu za oko 45° ka
unazad.
-
Podignite klupu
vertikalno do
kraja.
- s pustite klupu gurajući je unapred,
zatim je podignite.
-
a ko je potrebno, pomerite sedište
ka napred.
-
Postavite klupu (deo 1/3 i/ili 2/3) u
položaj novčanik.
-
Postavite klupu (deo 1/3 i/ili 2/3) u
vertikalni položaj.
-
Postavite kukice između dve
poluge.
-
o borite klupu ka unazad.
ERGONOMIJA i KOMFOR
4

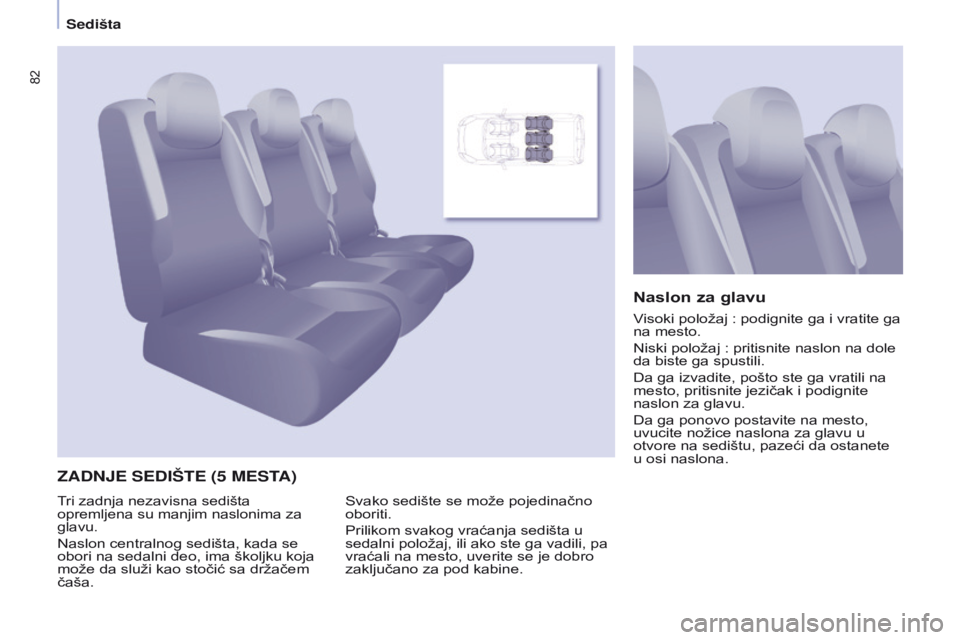

Page 84 of 296

82
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
ZADNJE SEDIŠTE (5 MESTA)Naslon za glavu
svako sedište se može pojedinačno
oboriti.
Prilikom svakog vraćanja sedišta u
sedalni položaj, ili ako ste ga vadili, pa
vraćali na mesto, uverite se je dobro
zaključano za pod kabine.Tri zadnja nezavisna sedišta
opremljena su manjim naslonima za
glavu.
naslon centralnog sedišta, kada se
obori na sedalni deo, ima školjku koja
može da služi kao stočić sa držačem
čaša. V
isoki položaj : podignite ga i vratite ga
na mesto.
n
iski položaj : pritisnite naslon na dole
da biste ga spustili.
d
a ga izvadite, pošto ste ga vratili na
mesto, pritisnite jezičak i podignite
naslon za glavu.
d
a ga ponovo postavite na mesto,
uvucite nožice naslona za glavu u
otvore na sedištu, pazeći da ostanete
u osi naslona.

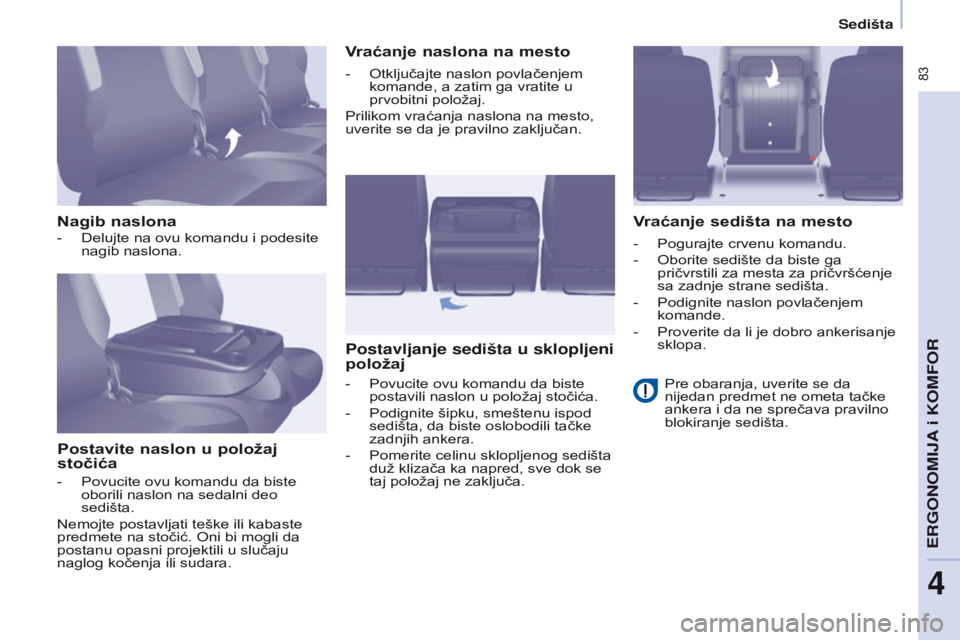

Page 85 of 296

83
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Nagib naslonaPostavite naslon u položaj
stočića Vraćanje naslona na mesto
Postavljanje sedišta u sklopljeni
položaj Vraćanje sedišta na mesto
- delujte na ovu komandu i podesite
nagib naslona.
-
Povucite ovu komandu da biste
oborili naslon na sedalni deo
sedišta.
n
emojte postavljati teške ili kabaste
predmete na stočić.
o ni bi mogli da
postanu opasni projektili u slučaju
naglog kočenja ili sudara. -
o tključajte naslon povlačenjem
komande, a zatim ga vratite u
prvobitni položaj.
Prilikom vraćanja naslona na mesto,
uverite se da je pravilno zaključan.
-
Povucite ovu komandu da biste
postavili naslon u položaj stočića.
-
Podignite šipku, smeštenu ispod
sedišta, da biste oslobodili tačke
zadnjih ankera.
-
Pomerite celinu sklopljenog sedišta
duž klizača ka napred, sve dok se
taj položaj ne zaključa.-
Pogurajte crvenu komandu.
-
o borite sedište da biste ga
pričvrstili za mesta za pričvršćenje
sa zadnje strane sedišta.
-
Podignite naslon povlačenjem
komande.
-
Proverite da li je dobro ankerisanje
sklopa.Pre obaranja, uverite se da
nijedan predmet ne ometa tačke
ankera i da ne sprečava pravilno
blokiranje sedišta.
ERGONOMIJA i KOMFOR
4

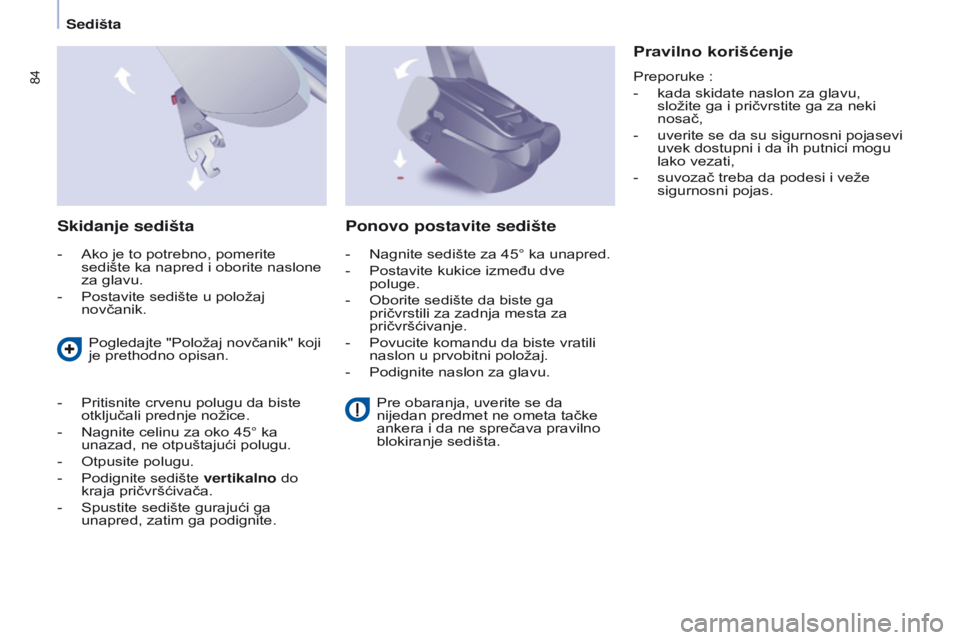

Page 86 of 296

84
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Skidanje sedišta
- ako je to potrebno, pomerite
sedište ka napred i oborite naslone
za glavu.
-
Postavite sedište u položaj
novčanik.
Pravilno korišćenje
Preporuke :
-
kada skidate naslon za glavu,
složite ga i pričvrstite ga za neki
nosač,
-
uverite se da su sigurnosni pojasevi
uvek dostupni i da ih putnici mogu
lako vezati,
-
suvozač treba da podesi i veže
sigurnosni pojas.
Pogledajte "Položaj novčanik" koji
je prethodno opisan.
-
Pritisnite crvenu polugu da biste
otključali prednje nožice.
-
n
agnite celinu za oko 45° ka
unazad, ne otpuštajući polugu.
-
o
tpusite polugu.
-
Podignite sedište
vertikalno do
kraja pričvršćivača.
-
s
pustite sedište gurajući ga
unapred, zatim ga podignite.
Ponovo postavite sedište
- nagnite sedište za 45° ka unapred.
-
Postavite kukice između dve
poluge.
-
o borite sedište da biste ga
pričvrstili za zadnja mesta za
pričvršćivanje.
-
Povucite komandu da biste vratili
naslon u prvobitni položaj.
-
Podignite naslon za glavu. Pre obaranja, uverite se da
nijedan predmet ne ometa tačke
ankera i da ne sprečava pravilno
blokiranje sedišta.
Page 87 of 296

85
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Naslon za glavu
ovaj naslon je manji.
V isoki položaj pritisnite jezičak,
povucite na gore i podignite ga.
n
iski položaj pritisnite jezičak, potom
pritisnite naslon na dole da biste ga
spustili.
s
kidanje naslona stavite ga u visoki
položaj, povucite na gore i skinite ga.
o
dložite ga u unutrašnjost vozila i
fiksirajte ga.
Vraćanje naslona uvucite nožice
naslona za glavu u otvore na sedištu,
pazeći da ostanete u osi naslona.
s
vako sedište se može ukloniti, ali
mora biti vraćeno na svoje mesto, kao
što je naznačeno na etiketi.
s
edišta drugog i trećeg reda su
nezavisna i podesiva.
ZADNJE SEDIŠTE (7 MESTA)
ERGONOMIJA i KOMFOR
4
Page 88 of 296

86
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
l
evo bočno sedište
Tipovi sedišta 2. reda
Tipovi sedišta 3. reda
Središnje sedišted esno bočno sedište
d
esno bočno sedište
l
evo bočno sedište
Page 89 of 296

87
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Nagib naslona
-
d
elujte na komandu i podesite
nagib naslona.
Postavite naslon u položaj stočić
-
s
pustite naslon do kraja.
-
Povucite komandu da biste oborili
naslon na sedalni deo sedišta. V
raćanje naslona na mesto
-
o
dblokirajte naslon tako što ćete
povući komandu, zatim ga vratite u
početni položaj.
-
Proverite da li je dobro ankerisanje
sklopa.
Postavljanje sedišta u sklopljeni
položaj
-
Pređite na položaj stočića.
-
Podignite crvenu polugu, koja
se nalazi iza sedišta, da biste
oslobodili sedište od pričvršćivača
na podu.
-
Pomerite preklopljeno sedište duž
klizača ka napred.
Podešavanje sedišta u drugom
reduVraćanje sedišta na mesto
-
Povucite celo sedište unazad.
Pre sklapanja sedišta, proverite
sledeće
:
-
da se noge putnika u trećem
redu ne nalaze na mestu
pričvršćenja sedišta,
-
da je sedište dobro
pričvršćeno za pod vozila,
-
da je pojas za vezivanje
putnika dostupan.
ERGONOMIJA i KOMFOR
4

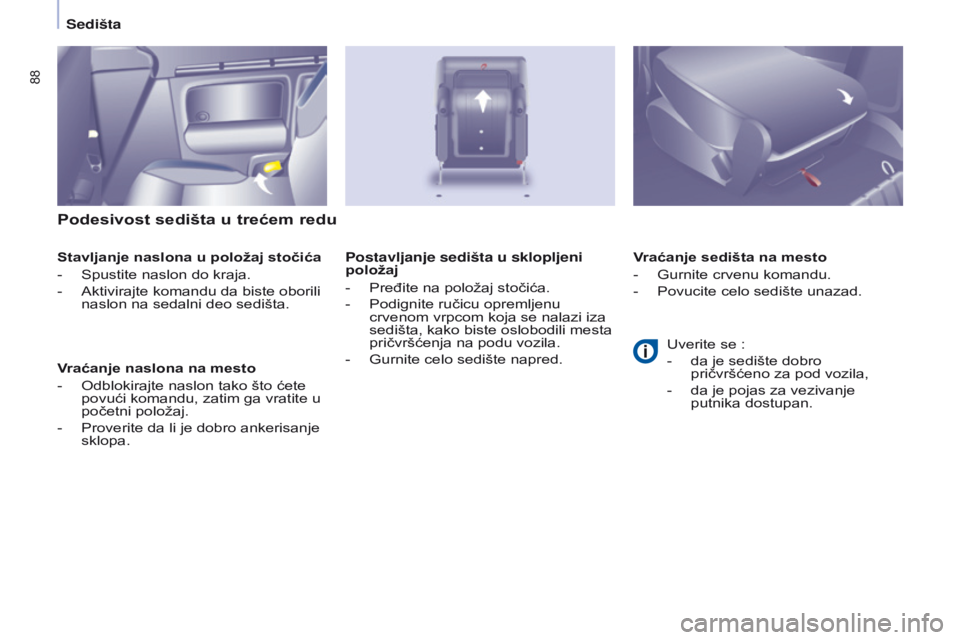

Page 90 of 296

88
Berlingo-2-VP_sr_Chap04_ergonomie_ed01-2016
Sedišta
Podesivost sedišta u trećem redu
stavljanje naslona u položaj stočića
- s pustite naslon do kraja.
-
a ktivirajte komandu da biste oborili
naslon na sedalni deo sedišta.
Vraćanje naslona na mesto
-
o dblokirajte naslon tako što ćete
povući komandu, zatim ga vratite u
početni položaj.
-
Proverite da li je dobro ankerisanje
sklopa. V
raćanje sedišta na mesto
-
Gurnite crvenu komandu.
-
Povucite celo sedište unazad.
Postavljanje sedišta u sklopljeni
položaj
-
Pređite na položaj stočića.
-
Podignite ručicu opremljenu
crvenom vrpcom koja se nalazi iza
sedišta, kako biste oslobodili mesta
pričvršćenja na podu vozila.
-
Gurnite celo sedište napred. Uverite se
:
-
da je sedište dobro
pričvršćeno za pod vozila,
-
da je pojas za vezivanje
putnika dostupan.
