CITROEN BERLINGO MULTISPACE 2017 Betriebsanleitungen (in German)

139
Berlingo2VP_de_Chap05_Securite_ed02-2016
139
Berlingo2VP_de_Chap05_Securite_ed02-2016

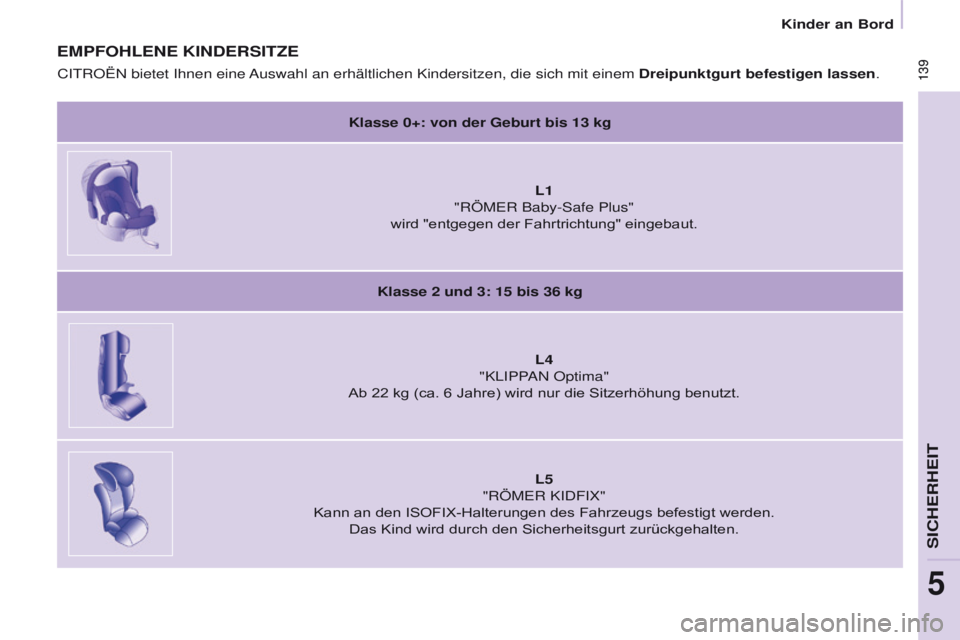

EMPFOHLENE KINDERSITZE
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird "entgegen der Fahrtrichtung" eingebaut.
Klasse 2

und 3: 15 bis 36 kg
L4

"KLIPP

AN Optima"
Ab 22
kg (ca. 6 Jahre) wird nur die Sitzerhöhung benutzt.L5

"RÖMER KIDFIX"
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden. Das Kind wird durch den Sicherheitsgurt zurückgehalten.
CITROËN bietet Ihnen eine

Auswahl an erhältlichen Kindersitzen, die sich mit einem Dreipunktgurt befestigen lassen.
SICHERHEIT
5
Kinder an Bord

140
Berlingo2VP_de_Chap05_Securite_ed02-2016
140
Berlingo2VP_de_Chap05_Securite_ed02-2016

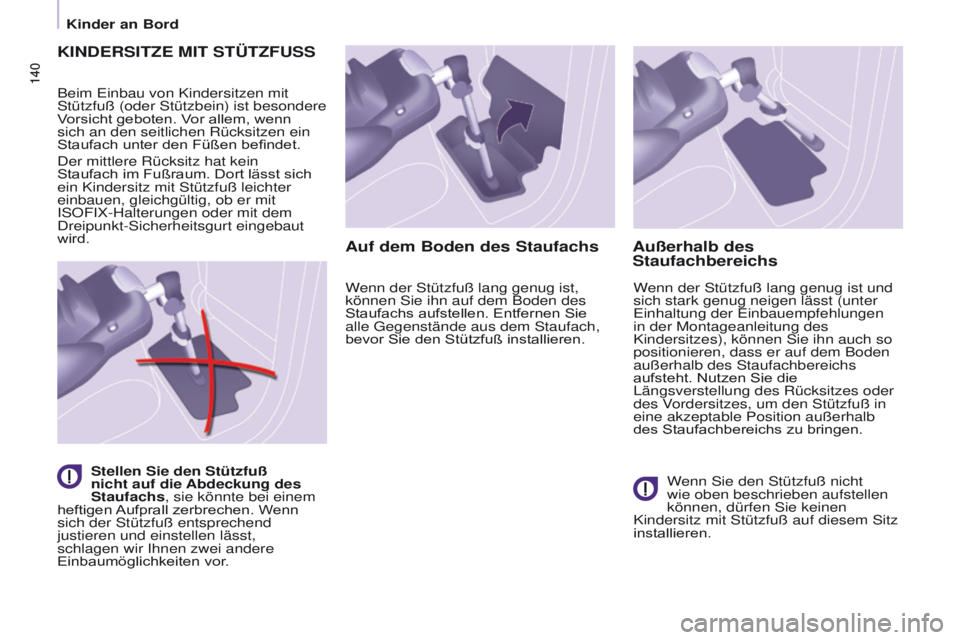

KINDERSITZE MIT STÜTZFUSS
Beim Einbau von Kindersitzen mit
Stützfuß (oder Stützbein) ist besondere
Vorsicht geboten. Vor allem, wenn
sich an den seitlichen Rücksitzen ein
Staufach unter den Füßen befindet.
Der mittlere Rücksitz hat kein
Staufach im Fußraum. Dort lässt sich
ein Kindersitz mit Stützfuß leichter
einbauen, gleichgültig, ob er mit
ISOFIX-Halterungen oder mit dem
Dreipunkt-Sicherheitsgurt eingebaut
wird.Stellen Sie den Stützfuß
nicht auf die Abdeckung des
Staufachs, sie könnte bei einem
heftigen Aufprall zerbrechen. Wenn
sich der Stützfuß entsprechend
justieren und einstellen lässt,
schlagen wir Ihnen zwei andere
Einbaumöglichkeiten vor.
Auf dem Boden des Staufachs
Wenn der Stützfuß lang genug ist,
können Sie ihn auf dem Boden des
Staufachs aufstellen. Entfernen Sie
alle Gegenstände aus dem Staufach,
bevor Sie den Stützfuß installieren.
Außerhalb des
Staufachbereichs
Wenn der Stützfuß lang genug ist und
sich stark genug neigen lässt (unter
Einhaltung der Einbauempfehlungen
in der Montageanleitung des
Kindersitzes), können Sie ihn auch so
positionieren, dass er auf dem Boden
außerhalb des Staufachbereichs
aufsteht. Nutzen Sie die
Längsverstellung des Rücksitzes oder
des Vordersitzes, um den Stützfuß in
eine akzeptable Position außerhalb
des Staufachbereichs zu bringen.
Wenn Sie den Stützfuß nicht
wie oben beschrieben aufstellen
können, dürfen Sie keinen
Kindersitz mit Stützfuß auf diesem Sitz
installieren.
Kinder an Bord

141
Berlingo2VP_de_Chap05_Securite_ed02-2016
141
Berlingo2VP_de_Chap05_Securite_ed02-2016

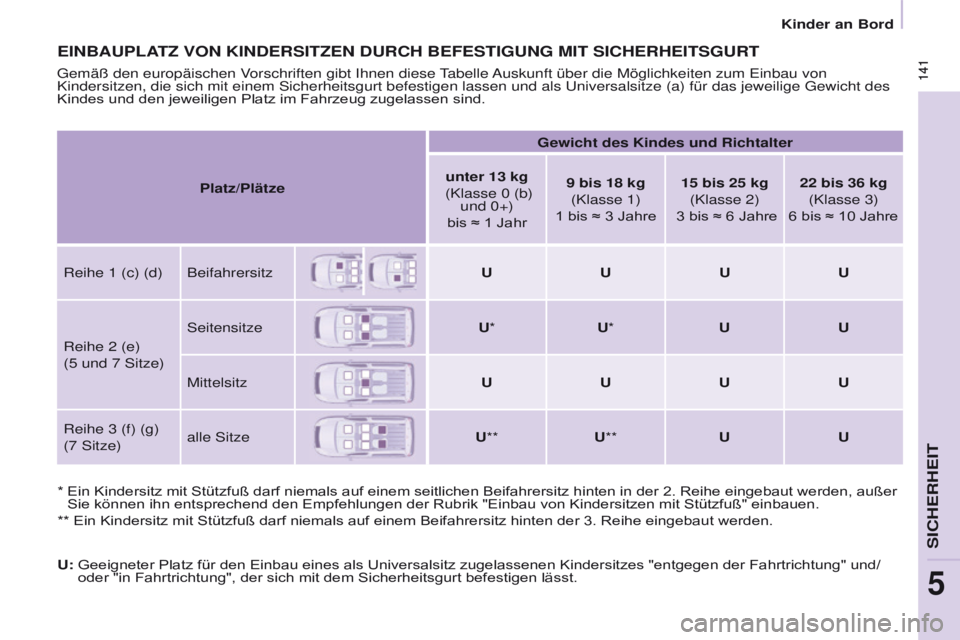

EINBAUPLATZ VON KINDERSITZEN DURCH BEFESTIGUNG MIT SICHERHEITSGURT
* Ein Kindersitz mit Stützfuß darf niemals auf einem seitlichen Beifahrersitz hinten in der 2. Reihe eingebaut werden, außer
Sie können ihn entsprechend den Empfehlungen der Rubrik "Einbau von Kindersitzen mit Stützfuß" einbauen.
** Ein Kindersitz mit Stützfuß darf niemals auf einem Beifahrersitz hinten der 3. Reihe eingebaut werden.
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von
Kindersitzen, die sich mit einem Sicherheitsgurt befestigen lassen und a\
ls Universalsitze (a) für das jeweilige Gewicht des
Kindes und den jeweiligen Platz im Fahrzeug zugelassen sind.
U:
Geeigneter Platz für den Einbau eines als Universalsitz zugelas
senen Kindersitzes "entgegen der Fahrtrichtung" und/
oder "in Fahrtrichtung", der sich mit dem Sicherheitsgurt befestigen lässt. Platz/Plätze
Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (b)
und 0+)
bis ≈ 1 Jahr
9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre 15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre 22 bis 36 kg
(Klasse 3)
6 bis ≈ 10 Jahre
Reihe 1 (c) (d) Beifahrersitz
UUUU
Reihe 2 (e)
(5 und 7 Sitze)
Seitensitze
U*U* UU
Mittelsitz UUUU
Reihe 3 (f) (g)
(7 Sitze)
alle Sitze
U**U** UU
SICHERHEIT
5
Kinder an Bord

142
Berlingo2VP_de_Chap05_Securite_ed02-2016
142
Berlingo2VP_de_Chap05_Securite_ed02-2016

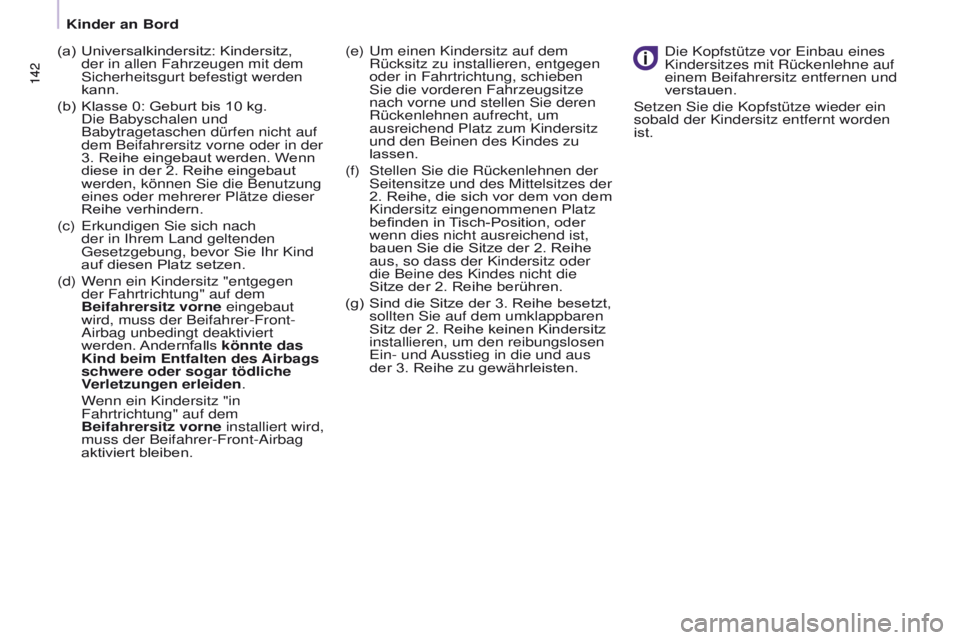

(a) Universalkindersitz: Kindersitz,
der in allen Fahrzeugen mit dem
Sicherheitsgurt befestigt werden
kann.
(b)

Klasse 0: Geburt bis 10
kg.
Die Babyschalen und
Babytragetaschen dürfen nicht auf
dem Beifahrersitz vorne oder in der
3. Reihe eingebaut werden. Wenn
diese in der 2. Reihe eingebaut
werden, können Sie die Benutzung
eines oder mehrerer Plätze dieser
Reihe verhindern.
(c)

Erkundigen Sie sich nach
der in Ihrem Land geltenden
Gesetzgebung, bevor Sie Ihr Kind
auf diesen Platz setzen.
(d)


W
enn ein Kindersitz "entgegen
der Fahrtrichtung" auf dem
Beifahrersitz vorne eingebaut
wird, muss der Beifahrer-Front-
Airbag unbedingt deaktiviert
werden. Andernfalls könnte das
Kind beim Entfalten des Airbags
schwere oder sogar tödliche
Verletzungen erleiden.



W
enn ein Kindersitz "in
Fahrtrichtung" auf dem
Beifahrersitz vorne installiert wird,
muss der Beifahrer-Front-Airbag
aktiviert bleiben. Die Kopfstütze vor Einbau eines
Kindersitzes mit Rückenlehne auf
einem Beifahrersitz entfernen und
verstauen.
Setzen Sie die Kopfstütze wieder ein
sobald der Kindersitz entfernt worden
ist.
(e)
Um einen Kindersitz auf dem
Rücksitz zu installie
ren, entgegen
oder in Fahrtrichtung, schieben
Sie die vorderen Fahrzeugsitze
nach vorne und stellen Sie deren
Rückenlehnen aufrecht, um
ausreichend Platz zum Kindersitz
und den Beinen des Kindes zu
lassen.
(f)

Stellen Sie die Rückenlehnen der
Seitensitze und des Mittelsitzes der
2. Reihe, die sich vor dem von dem
Kindersitz eingenommenen Platz
befinden in

Tisch-Position, oder
wenn dies nicht ausreichend ist,
bauen Sie die Sitze der 2. Reihe
aus, so dass der Kindersitz oder
die Beine des Kindes nicht die
Sitze der 2. Reihe berühren.
(g)

Sind die Sitze der 3. Reihe besetzt,
sollten Sie auf dem umklappbaren
Sitz der 2. Reihe keinen Kindersitz
installie

ren, um den reibungslosen
Ein- und Ausstieg in die und aus
der 3. Reihe zu gewährleisten.
Kinder an Bord

143
Berlingo2VP_de_Chap05_Securite_ed02-2016
143
Berlingo2VP_de_Chap05_Securite_ed02-2016
ISOFIX-HALTERUNGEN
Für Ihr Fahrzeug gelten die aktuellen
gesetzlichen Bestimmungen für
ISOFIX-Kindersitze.
Hierbei handelt es sich um drei Ösen
an jedem Sitz:
Zwei vordere Ösen A zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
gekennzeichnet durch eine
Markierung.Eine hintere Öse B
auf der Rückseite
der Fahrzeugsitzlehne zur Befestigung
des oberen Gurts, der sogenannten
Top Tether-Verankerung.
Mit dem Top Tether kann der obere
Gurt der hiermit ausgestatteten
Kindersitze befestigt werden. Durch
diese Vorrichtung wird, im Falle eines
Frontalaufpralls, eine Kippbewegung
des Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in
Ihrem Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich in
die beiden Ösen A vorne einklinken
lassen.
Manche Sitze verfügen auch über
einen Gurt oben, der an der hinteren
Öse B befestigt wird. Befolgen Sie bitte strikt die
Montageanweisungen, die in der
Montageanleitung der Kindersitze
angegeben sind.
Zur Befestigung des Kindersitzes an
dem Top Tether:
-

die Kopfstütze vor Einbau des
Kindersitzes auf diesem Sitzplatz
entfernen und verstauen (die
Kopfstütze wieder einsetzen sobald
der Kindersitz entfernt worden ist),
-

den Gurt des Kindersitzes hinter
der hochgestellten Rückenlehne
des Sitzes mittig durch die
Öf

fnungen der Kopfstützenstangen
führen,
-

die Halterung des oberen Gurts an
der hinteren Öse befestigen,
-


den oberen Gurt stramm ziehen.Der nicht korrekte Einbau eines
Kindersitzes in einem Fahrzeug
gefährdet den Schutz des Kindes
bei einem Unfall.
Die

Angaben bezüglich der
Einbaumöglichkeiten der ISOFIX-
Kindersitze in Ihrem Fahrzeug finden
Sie in der Übersichtstabelle.
SICHERHEIT
5
Kinder an Bord

144
Berlingo2VP_de_Chap05_Securite_ed02-2016
144
Berlingo2VP_de_Chap05_Securite_ed02-2016

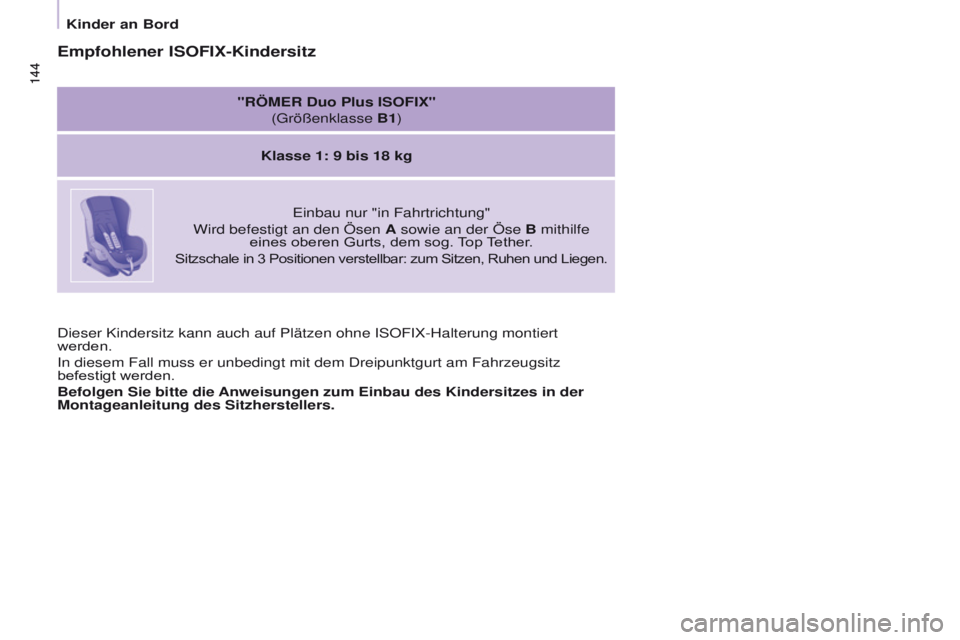

Dieser Kindersitz kann auch auf Plätzen ohne ISOFIX-Halterung montier\
t
werden.
In diesem Fall muss er unbedingt mit dem Dreipunktgurt am Fahrzeugsitz
befestigt werden.
Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der
Montageanleitung des Sitzherstellers.
Empfohlener ISOFIX-Kindersitz
"RÖMER Duo Plus ISOFIX" (Größenklasse B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung"
Wird befestigt an den Ösen A sowie an der Öse B mithilfe eines oberen Gurts, dem sog. Top Tether.
Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.
Kinder an Bord

145
Berlingo2VP_de_Chap05_Securite_ed02-2016
145
Berlingo2VP_de_Chap05_Securite_ed02-2016

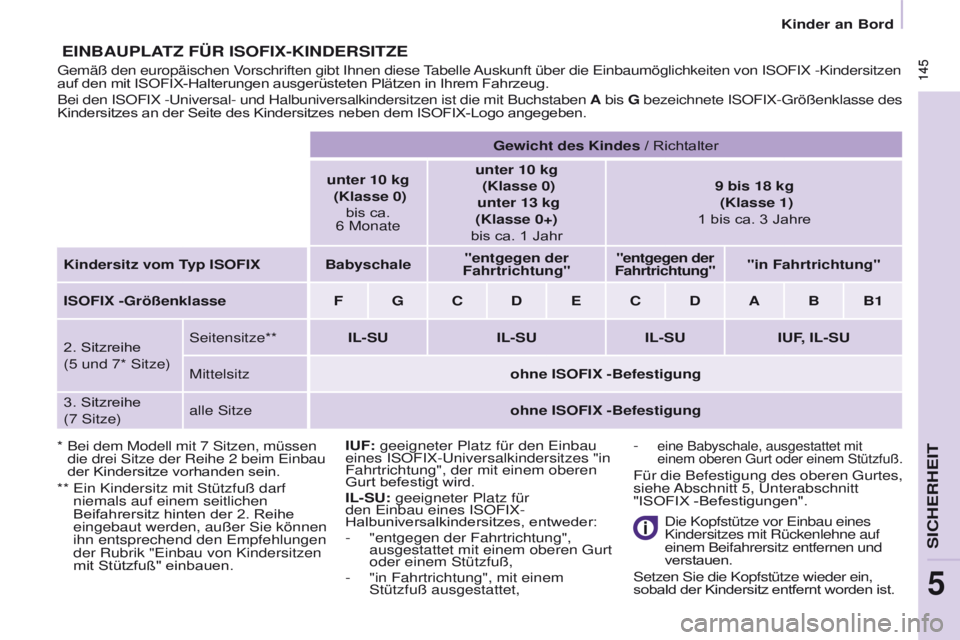

EINBAUPLATZ FÜR ISOFIX-KINDERSITZE
* Bei dem Modell mit 7 Sitzen, müssen
die drei Sitze der Reihe 2 beim Einbau
der Kindersitze vorhanden sein.
**

Ein Kindersitz mit Stützfuß darf
niemals auf einem seitlichen
Beifahrersitz hinten der 2. Reihe
eingebaut werden, außer Sie können
ihn entsprechend den Empfehlungen
der Rubrik "Einbau von Kindersitzen
mit Stützfuß" einbauen.
Gemäß den europäischen V

orschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX -Kindersitzen
auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei den ISOFIX -Universal- und Halbuniversalkindersitzen ist die mit Buc\
hstaben A bis G bezeichnete ISOFIX-Größenklasse des
Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10 kg (Klasse 0) bis ca.
6 Monate unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg
(Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX Babyschale "entgegen der
Fahrtrichtung" "entgegen der
Fahrtrichtung" "in Fahrtrichtung"
ISOFIX -Größenklasse F G C D E C D A B B1
2. Sitzreihe
(5 und 7* Sitze)
Seitensitze**
IL-SUIL-SUIL-SUIUF, IL-SU
Mittelsitz ohne ISOFIX -Befestigung
3. Sitzreihe
(7 Sitze)
alle Sitze
ohne ISOFIX -Befestigung
IUF: geeigneter Platz für den Einbau
eines ISOFIX-Universalkindersitzes "in
Fahrtrichtung", der mit einem oberen
Gurt befestigt wird.
IL-SU: geeigneter Platz für
den Einbau eines ISOFIX-
Halbuniversalkindersitzes, entweder:
-

"entgegen der Fahrtrichtung",
ausgestattet mit einem oberen Gurt
oder einem Stützfuß,
-


"in Fahrtrichtung", mit einem
Stützfuß ausgestattet, Die Kopfstütze vor Einbau eines


Kindersitzes mit Rückenlehne auf
einem Beifahrersitz entfernen und
verstauen.
Setzen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt worden ist.
-
eine Babyschale, ausgestattet mit
einem oberen Gurt oder einem Stützfuß.
Für die Befestigung des oberen Gurtes,
siehe Abschnitt 5, Unterabschnitt
"ISOFIX -Befestigungen".
SICHERHEIT
5
Kinder an Bord

146
Berlingo2VP_de_Chap05_Securite_ed02-2016
146
Berlingo2VP_de_Chap05_Securite_ed02-2016
EMPFEHLUNGEN FÜR
K INDERSITZE
Auf den Rücksitzen lassen Sie immer
genügend Platz zwischen dem
Vordersitz und:
-

einem Kindersitz "entgegen der
Fahrtrichtung",
-


den Füßen des Kindes in einem
Kindersitz "in Fahrtrichtung".
Hierzu schieben Sie, falls erforderlich,
den V

ordersitz vor und stellen ebenfalls
die Rückenlehne auf. Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einer Kollision.
Stellen Sie sicher, dass sich kein
Sicherheitsgurt und keine Gurtschnalle
unter dem Kindersitz befinden, da dies
den stabilen Halt des Sitzes gefährdet.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum zwischen
dem Körper des Kindes und dem Gurt
besteht, und zwar auch auf kurzen
Strecken.
Achten Sie beim Einbau des
Kindersitzes mit dem Sicherheitsgurt
darauf, dass dieser richtig über dem
Kindersitz gespannt ist und der
Kindersitz durch den Gurt fest auf dem
Fahrzeugsitz gehalten wird. Wenn der
Beifahrersitz einstellbar ist, schieben Sie
den Sitz, falls erforderlich, nach vorne. Für einen optimalen Einbau des
Kindersitzes "in Fahrtrichtung"
ist darauf zu achten, dass die
Rücklehne des Kindersitzes so nah
wie möglich an der Rückenlehne des
Fahrzeugsitzes anliegt.
Vor Einbau eines Kindersitzes mit
Rückenlehne auf einem Beifahrersitz,
muss die Kopfstützte entfernt werden.
Achten Sie darauf, dass die Kopfstütze
sicher verstaut oder befestigt ist, damit
sie bei einem heftigen Bremsmanöver
nicht zu einem gefährlichen Geschoss
wird.
Bauen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt wurde.Kinder vorne
Die Gesetzgebung zum Transport von
Kindern auf dem Beifahrersitz ist für
jedes Land unterschiedlich. Beachten
Sie die geltende Gesetzgebung Ihres
Landes.
Deaktivieren Sie den Beifahrer-Front-
Airbag, sobald auf dem Beifahrersitz
vorne ein Kindersitz "entgegen der
Fahrtrichtung" eingebaut wird.
Andernfalls könnte das Kind beim
Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Verwendung einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
CITROËN empfiehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benutzen,
die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Lassen Sie:
-

niemals eines oder mehrere Kinder
allein und unbeaufsichtigt in einem
Fahrzeug zurück,
-


Kinder oder
Tiere nie bei
geschlossenen Fenstern in einem
Fahrzeug zurück, das in der Sonne
steht,
-

die Schlüssel nie in Reichweite von
im Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öf

fnen der
Türen vorzubeugen, benutzen Sie bitte
die "Kindersicherung".
Achten Sie darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel
offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Kleinkinder vor der
Sonne zu schützen.
Für einen Einbau in der 3. Reihe
stellen Sie die Rückenlehne des
seitlichen und mittleren Sitzes
der 2. Reihe in Tischposition oder
bauen Sie die Sitze der 2. Reihe aus,
so dass der Kindersitz oder die Beine
des Kindes nicht die Sitze der 2. Reihe
berühren.
Kinder an Bord

147
Berlingo2VP_de_Chap05_Securite_ed02-2016
147
Berlingo2VP_de_Chap05_Securite_ed02-2016
KINDERSICHERUNG
Die Kindersicherung macht ein Öffnen der
seitlichen Schiebetüren von innen unmöglich.
ManuellElektrisch
Bei eingeschalteter Zündung
auf diesen Knopf drücken,
der sich in der Mitte der
Bedienungseinheit befindet.
Kontrollle

uchte ein =
Kindersicherung aktiviert.
Achtung: Die Kindersicherung
ist unabhängig von der
Zentralverriegelung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen
.
Es empfiehlt sich, bei jedem
Einschalten der Zündung zu prüfen, ob
die Kindersicherung aktiviert ist.
Im Falle eines heftigen Aufpralls
wird die elektrische Kindersicherung
automatisch deaktiviert.
Ein Schild zeigt Ihnen die Position und
den Status der Kindersicherung an.
-

Öf

fnen Sie die Tür vollständig über
den Druckpunkt hinaus.
-

Legen Sie den Hebel an der
hinteren

Türkante um.
SICHERHEIT
5
Kinder an Bord

148
Berlingo2VP_de_Chap06_Accessoire_ed02-2016
Die Gewichte und Anhängelasten
im Einzelnen finden Sie im
Abschnitt 9, Absatz "Gewichte".

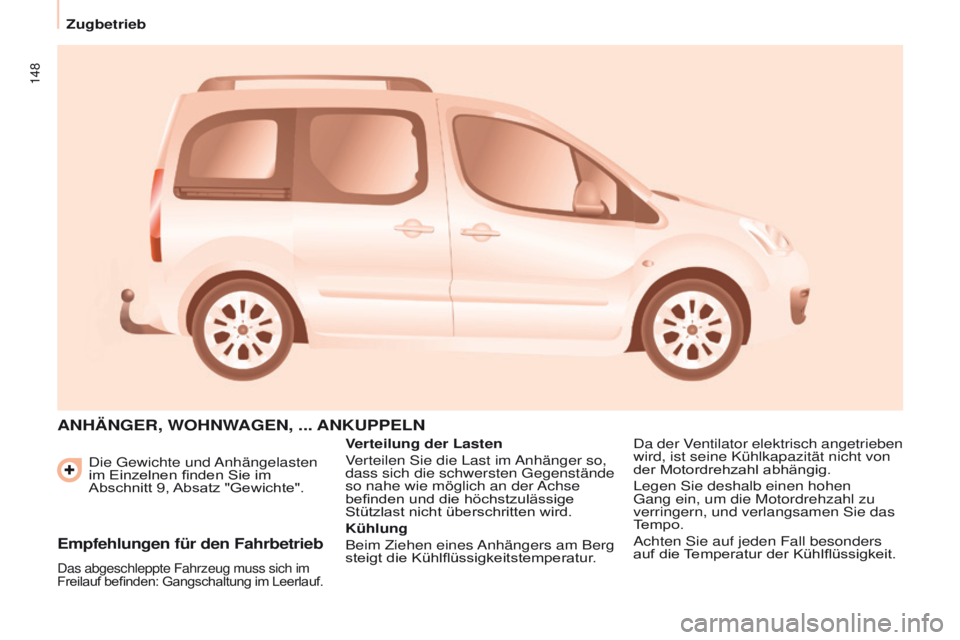

ANHäNGER, WOHNWAGEN, ... ANKUPPELN
Verteilung der Lasten
Verteilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände
so nahe wie möglich an der Achse
befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlflüssigkeitstemperatur.Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
Legen Sie deshalb einen hohen
Gang ein, um die Motordrehzahl zu
verringern, und verlangsamen Sie das
Tempo.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlflüssigkeit.
Empfehlungen für den Fahrbetrieb
Das abgeschleppte Fahrzeug muss sich im
Freilauf befinden: Gangschaltung im Leerlauf.
Zugbetrieb
