CITROEN BERLINGO MULTISPACE 2017 Betriebsanleitungen (in German)

99
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

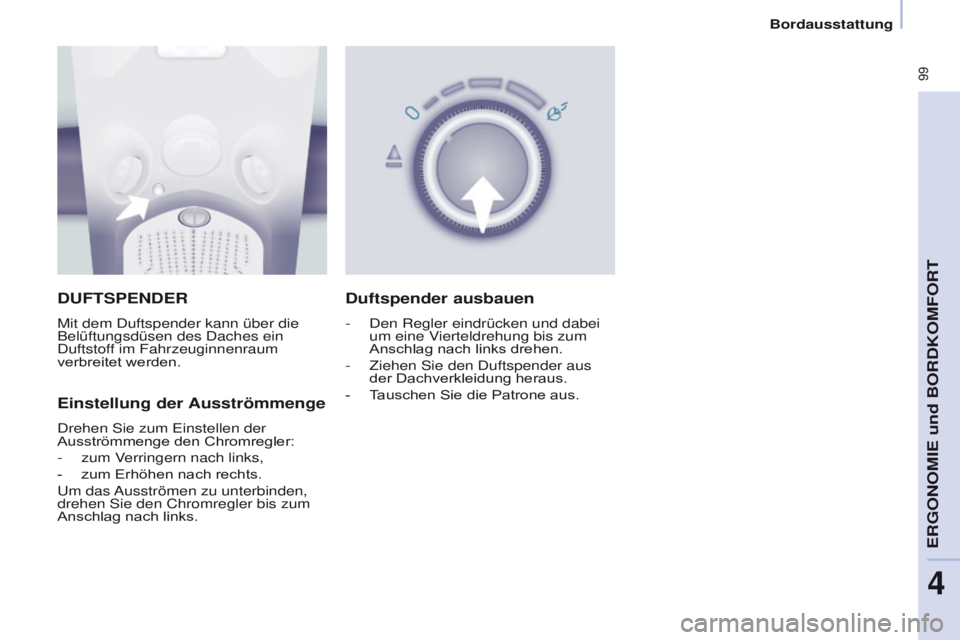

DUFTSPENDER
Mit dem Duftspender kann über die
Belüftungsdüsen des Daches ein
Duftstoff im Fahrzeuginnenraum
verbreitet werden.
Einstellung der Ausströmmenge
Drehen Sie zum Einstellen der
Ausströmmenge den Chromregler:
-
zum V
erringern nach links,
-

zum Erhöhen nach rechts.
Um das

Ausströmen zu unterbinden,
drehen Sie den Chromregler bis zum
Anschlag nach links.
Duftspender ausbauen
- Den Regler eindrücken und dabei
um eine V ierteldrehung bis zum
Anschlag nach links drehen.
-

Ziehen Sie den Duftspender aus
der Dachverkleidung heraus.
-


T
auschen Sie die Patrone aus.
4
ERGONOMIE und BORDKOMFORT
Bordausstattung

100
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

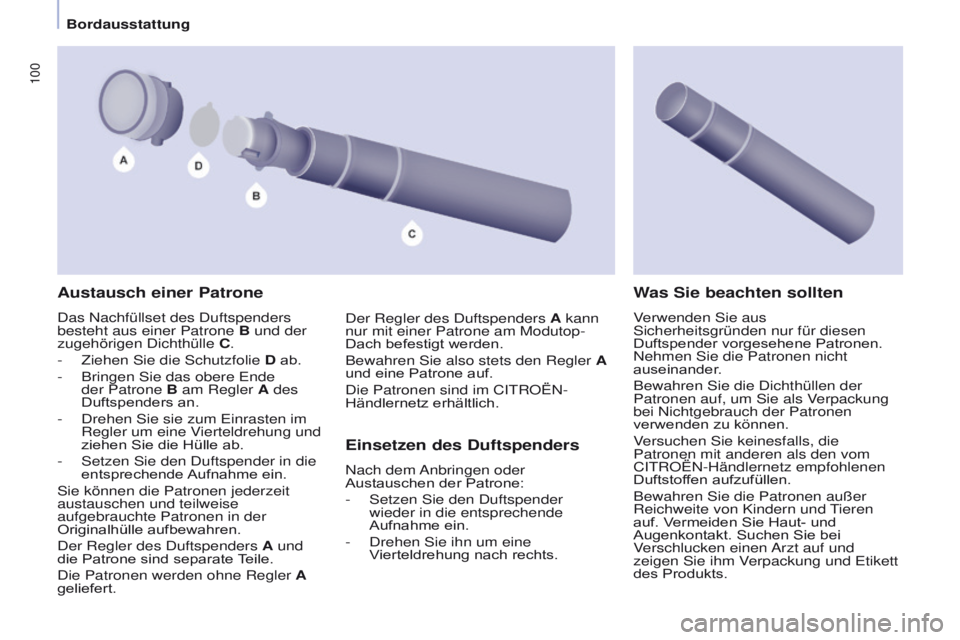

Austausch einer Patrone
Das Nachfüllset des Duftspenders
besteht aus einer Patrone B und der
zugehörigen Dichthülle C.
-

Ziehen Sie die Schutzfolie
D ab.
-

Bringen Sie das obere Ende
der Patrone

B am Regler A des
Duftspenders an.
-

Drehen Sie sie zum Einrasten im
Regler um eine V

ierteldrehung und
ziehen Sie die Hülle ab.
-

Setzen Sie den Duftspender in die
entsprechende

Aufnahme ein.
Sie können die Patronen jederzeit
austauschen und teilweise
aufgebrauchte Patronen in der
Originalhülle aufbewahren.
Der Regler des Duftspenders A und
die Patrone sind separate Teile.
Die Patronen werden ohne Regler A
geliefert.
Einsetzen des Duftspenders
Nach dem Anbringen oder
Austauschen der Patrone:
-

Setzen Sie den Duftspender
wieder in die entsprechende
Aufnahme

ein.
-

Drehen Sie ihn um eine
V

ierteldrehung nach rechts.
Was Sie beachten sollten
Verwenden Sie aus
Sicherheitsgründen nur für diesen
Duftspender vorgesehene Patronen.
Nehmen Sie die Patronen nicht
auseinander.
Bewahren Sie die Dichthüllen der
Patronen auf, um Sie als Verpackung
bei Nichtgebrauch der Patronen
verwenden zu können.
Versuchen Sie keinesfalls, die
Patronen mit anderen als den vom
CITROËN-Händlernetz empfohlenen
Duftstoffen aufzufüllen.
Bewahren Sie die Patronen außer
Reichweite von Kindern und Tieren
auf. Vermeiden Sie Haut- und
Augenkontakt. Suchen Sie bei
Verschlucken einen Arzt auf und
zeigen Sie ihm Verpackung und Etikett
des Produkts.
Der Regler des Duftspenders A kann
nur mit einer Patrone am Modutop-
Dach befestigt werden.
Bewahren Sie also stets den Regler A
und eine Patrone auf.
Die Patronen sind im CITROËN-
Händlernetz erhältlich.
Bordausstattung

101
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

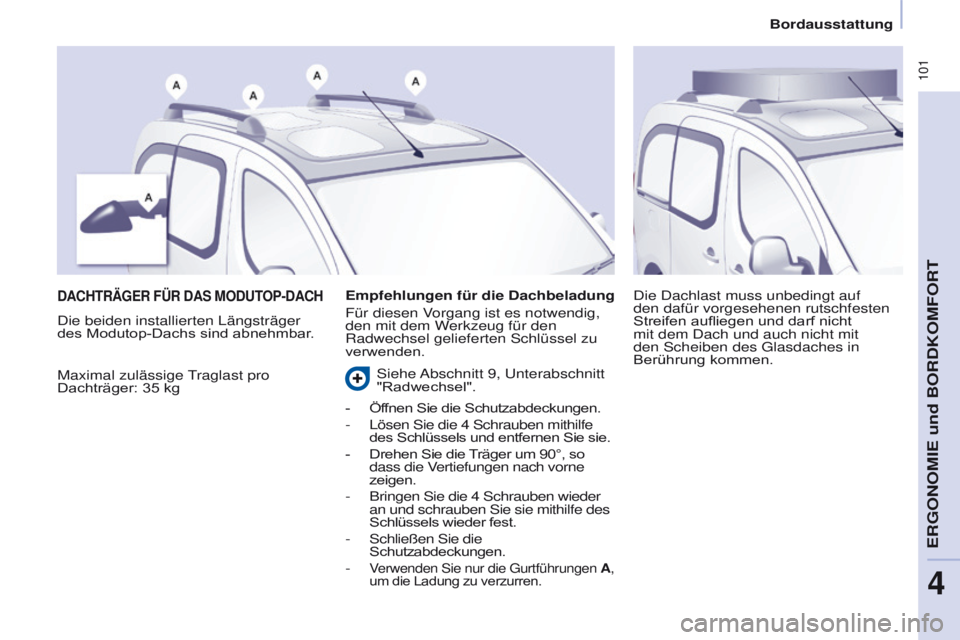

DACHTRäGER FÜR DAS MODUTOP-DACH
Maximal zulässige Traglast pro
Dachträger: 35 kg Die Dachlast muss unbedingt auf
den dafür vorgesehenen rutschfesten
Streifen aufliegen und darf nicht
mit dem Dach und auch nicht mit
den Scheiben des Glasdaches in
Berührung kommen.
Empfehlungen für die Dachbeladung
Für diesen Vorgang ist es notwendig,
den mit dem Werkzeug für den
Radwechsel gelieferten Schlüssel zu
verwenden.
Die beiden installierten Längsträger
des Modutop-Dachs sind abnehmbar.
Siehe Abschnitt 9, Unterabschnitt
"Radwechsel".
-

Öf
fnen Sie die Schutzabdeckungen.
-
Lösen Sie die 4

Schrauben mithilfe
des Schlüssels und entfernen Sie sie.
-
Drehen Sie die

Träger um 90°, so
dass die Vertiefungen nach vorne
zeigen.
-
Bringen Sie die 4

Schrauben wieder
an und schrauben Sie sie mithilfe des
Schlüssels wieder fest.
-
Schließen Sie die


Schutzabdeckungen.
-

Verwenden Sie nur die Gurtführungen A,
um die Ladung zu verzurren.
4
ERGONOMIE und BORDKOMFORT
Bordausstattung

102
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016
AUSSENDACHTRäGER
Wenn Sie auf diesen Trägern Querträger montieren möchten, informieren Sie
sich beim Hersteller bitte über die Gewichtsangaben (max. 75 kg).
Bordausstattung

103
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

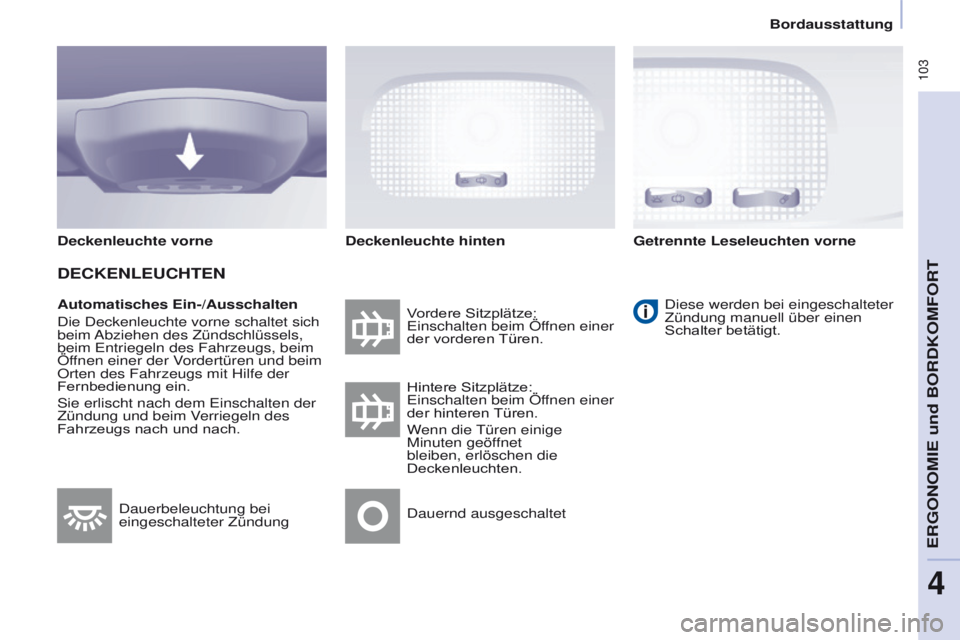

Automatisches Ein-/Ausschalten
Die Deckenleuchte vorne schaltet sich
beim Abziehen des Zündschlüssels,
beim Entriegeln des Fahrzeugs, beim
Öffnen einer der Vordertüren und beim
Orten des Fahrzeugs mit Hilfe der
Fernbedienung ein.
Sie erlischt nach dem Einschalten der
Zündung und beim Verriegeln des
Fahrzeugs nach und nach.Vordere Sitzplätze:
Einschalten beim Öffnen einer
der vorderen Türen.
Diese werden bei eingeschalteter
Zündung manuell über einen
Schalter betätigt.
Hintere Sitzplätze:
Einschalten beim Öffnen einer
der hinteren Türen.
Wenn die Türen einige
Minuten geöffnet
bleiben, erlöschen die
Deckenleuchten.
Dauernd ausgeschaltet
Dauerbeleuchtung bei
eingeschalteter Zündung
Deckenleuchte vorne
DECKENLEUCHTEN
Deckenleuchte hinten
Getrennte Leseleuchten vorne
4
ERGONOMIE und BORDKOMFORT
Bordausstattung

104
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

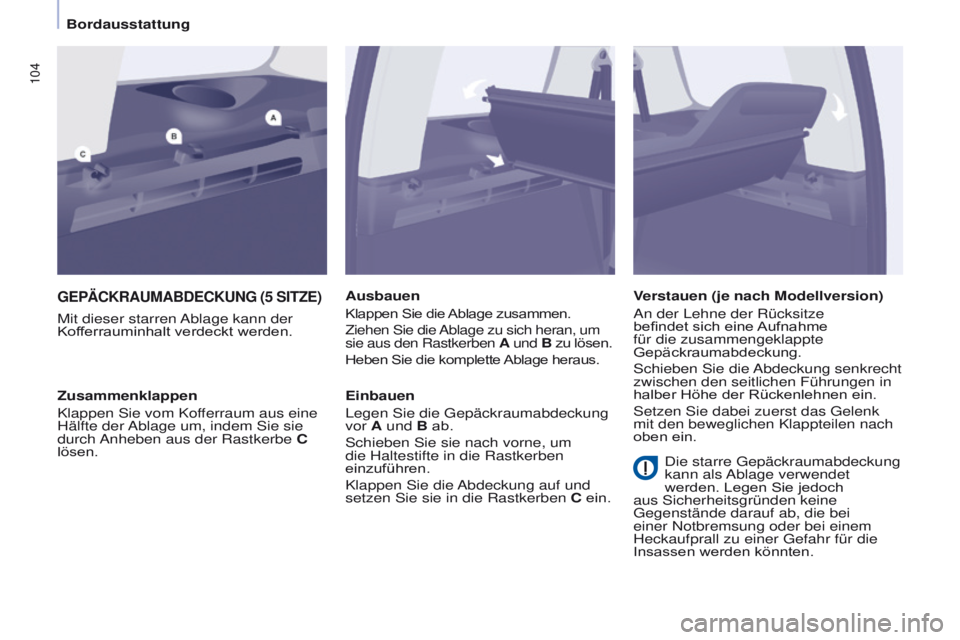

GEPäCKRAUMABDECKUNG (5 SITZE)
Mit dieser starren Ablage kann der
Kofferrauminhalt verdeckt werden.AusbauenKlappen Sie die Ablage zusammen.
Ziehen Sie die Ablage zu sich heran, um
sie aus den Rastkerben A
und B zu lösen.
Heben Sie die komplette Ablage heraus.
Einbauen
Legen Sie die Gepäckraumabdeckung
vor A und B ab.
Schieben Sie sie nach vorne, um
die Haltestifte in die Rastkerben
einzuführen.
Klappen Sie die Abdeckung auf und
setzen Sie sie in die Rastkerben C ein.
Zusammenklappen
Klappen Sie vom Kofferraum aus eine
Hälfte der Ablage um, indem Sie sie
durch Anheben aus der Rastkerbe C
lösen. Verstauen (je nach Modellversion)
An der Lehne der Rücksitze
befindet sich eine Aufnahme
für die zusammengeklappte
Gepäckraumabdeckung.
Schieben Sie die Abdeckung senkrecht
zwischen den seitlichen Führungen in
halber Höhe der Rückenlehnen ein.
Setzen Sie dabei zuerst das Gelenk
mit den beweglichen Klappteilen nach
oben ein.
Die starre Gepäckraumabdeckung
kann als Ablage verwendet
werden. Legen Sie jedoch
aus Sicherheitsgründen keine
Gegenstände darauf ab, die bei
einer Notbremsung oder bei einem
Heckaufprall zu einer Gefahr für die
Insassen werden könnten.
Bordausstattung

105
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016
12V-Anschluss (max. 120 W)
Es empfiehlt sich, den Anschluss nicht
übermäßig zu nutzen, um die Batterie
nicht zu entladen.
Schutznetz
Öffnen Sie die Abdeckung in der
Halterung des Hakens.
Befestigen Sie den oberen Teil
des Netzes in den Einkerbungen,
indem Sie die Stange zuvor um eine
Vierteldrehung bewegen.
Vergewissern Sie sich, dass das
Stangenende korrekt im Metallteil der
zugehörigen Aufnahme sitzt.
Befestigen Sie die Gurtbänder an den
dafür vorgesehenen Stellen auf dem
Boden.
Spannen Sie das Netz mit Hilfe der
Gurtbänder.
Befestigungsösen
Verwenden Sie diese Ösen zum
Fixieren Ihrer Ladung auf dem Boden.
Der Anschluss eines von
CITROËN nicht zugelassenen
elektrischen Geräts, wie z. B.
ein Ladegerät mit USB-Anschluss,
kann Funktionsstörungen der
elektrischen Bauteile des Fahrzeugs
verursachen, beispielsweise einen
schlechten Radioempfang oder eine
Anzeigestörung auf den Bildschirmen.
4
ERGONOMIE und BORDKOMFORT
Bordausstattung

106
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

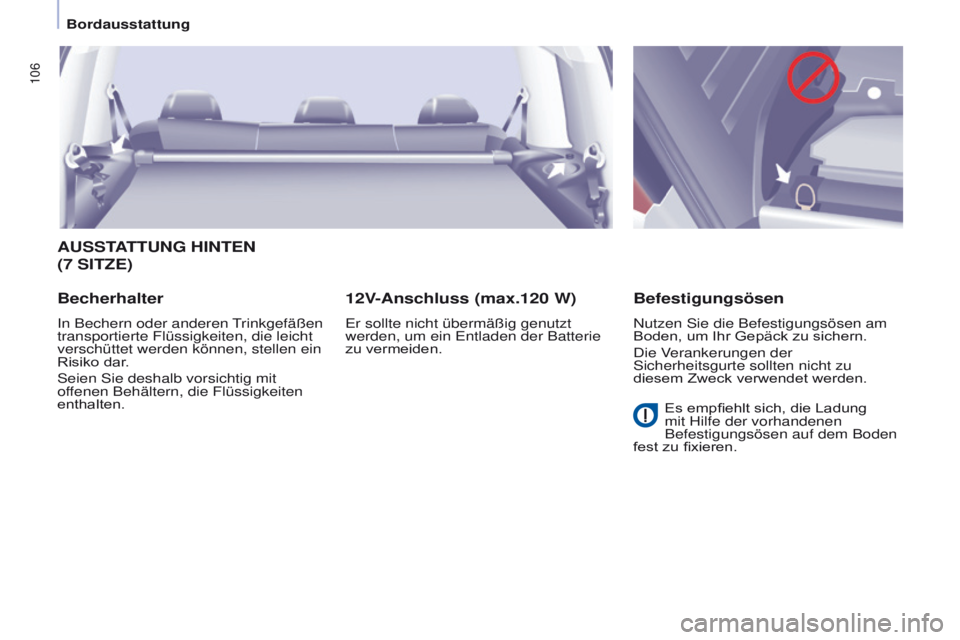

AUSSTATTUNG HINTEN
(7 S ITZE )
Becherhalter
In Bechern oder anderen Trinkgefäßen
transportierte Flüssigkeiten, die leicht
verschüttet werden können, stellen ein
Risiko dar.
Seien Sie deshalb vorsichtig mit
offenen Behältern, die Flüssigkeiten
enthalten.
12V-Anschluss (max.120 W)
Er sollte nicht übermäßig genutzt
werden, um ein Entladen der Batterie
zu vermeiden.
Befestigungsösen
Nutzen Sie die Befestigungsösen am
Boden, um Ihr Gepäck zu sichern.
Die Verankerungen der
Sicherheitsgurte sollten nicht zu
diesem Zweck verwendet werden. Es empfiehlt sich, die Ladung
mit Hilfe der vorhandenen
Befestigungsösen auf dem Boden
fest zu fixieren.
Bordausstattung

107
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

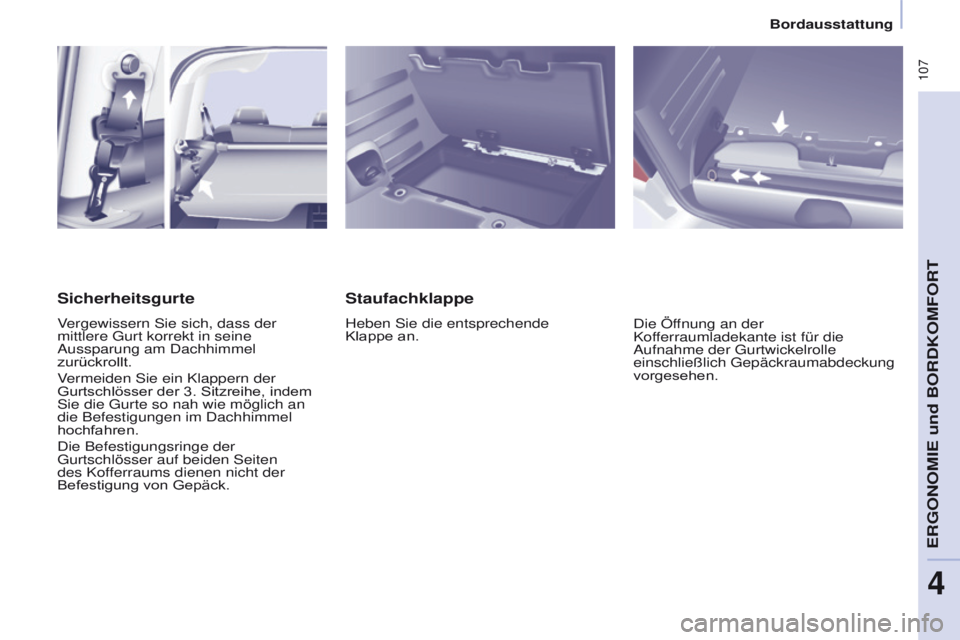

Staufachklappe
Heben Sie die entsprechende
Klappe an. Die Öffnung an der
Kofferraumladekante ist für die
Aufnahme der Gurtwickelrolle
einschließlich Gepäckraumabdeckung
vorgesehen.
Sicherheitsgurte
Vergewissern Sie sich, dass der
mittlere Gurt korrekt in seine
Aussparung am Dachhimmel
zurückrollt.
Vermeiden Sie ein Klappern der
Gurtschlösser der 3. Sitzreihe, indem
Sie die Gurte so nah wie möglich an
die Befestigungen im Dachhimmel
hochfahren.
Die Befestigungsringe der
Gurtschlösser auf beiden Seiten
des Kofferraums dienen nicht der
Befestigung von Gepäck.
4
ERGONOMIE und BORDKOMFORT
Bordausstattung

108
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016Berlingo2VP_de_Chap04_Ergonomie_ed02-2016
GEPäCKRAUMABDECKUNG
Die Gepäckraumabdeckung so
positionieren, dass die Griffleisten der
Abdeckung in Ihre Richtung zeigen.
Führen Sie den linken Haltestift der
Aufrollvorrichtung in die Halterung A.
Diese spezielle Kofferraumabdeckung ist dreiteilig,
ähnlich einem Rollo mit Aufrollvorrichtung. Achten
Sie darauf, keine schweren Gegenstände auf der
ausgerollten Gepäckablage abzulegen.
Drücken Sie den rechten Haltestift und
stellen Sie diesen dann gegenüber der
Halterung B auf.
Loslassen bis die Spannrolle in Ihrer
Halterung einrastet.
Rollen Sie die Aufrollvorrichtung
bis zu den hinteren seitlichen
Kofferraumstreben aus.
Führen Sie die Enden in die hinteren
Kerben, um die Gepäckraumabdeckung
in Spannung zu halten.
Einbauen
Bringen Sie die Sitze der 3. Sitzreihe in
Klapp-Position.
Die Klappe des Staufachs in Höhe der
Kofferraumladekante anheben.
Fassen Sie die Aufrollvorrichtung in der
Mitte an und drücken Sie sie gegen die
linke Säule.
Heben Sie die komplette Ablage an.
Bordausstattung
