CITROEN BERLINGO MULTISPACE 2017 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2017, Model line: BERLINGO MULTISPACE, Model: CITROEN BERLINGO MULTISPACE 2017Pages: 292, PDF-Größe: 9.93 MB
Page 21 of 292
19
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016
Was Sie beachten sollten
Achten Sie darauf, dass die
Fernbedienung nicht mit Fett, Staub,
Regen oder einer feuchten Umgebung
in Berührung kommt.
Ein schweres Objekt am Schlüssel
(z.B. Schlüsselanhänger), das die
Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, kann
zu einer Fehlfunktion führen.

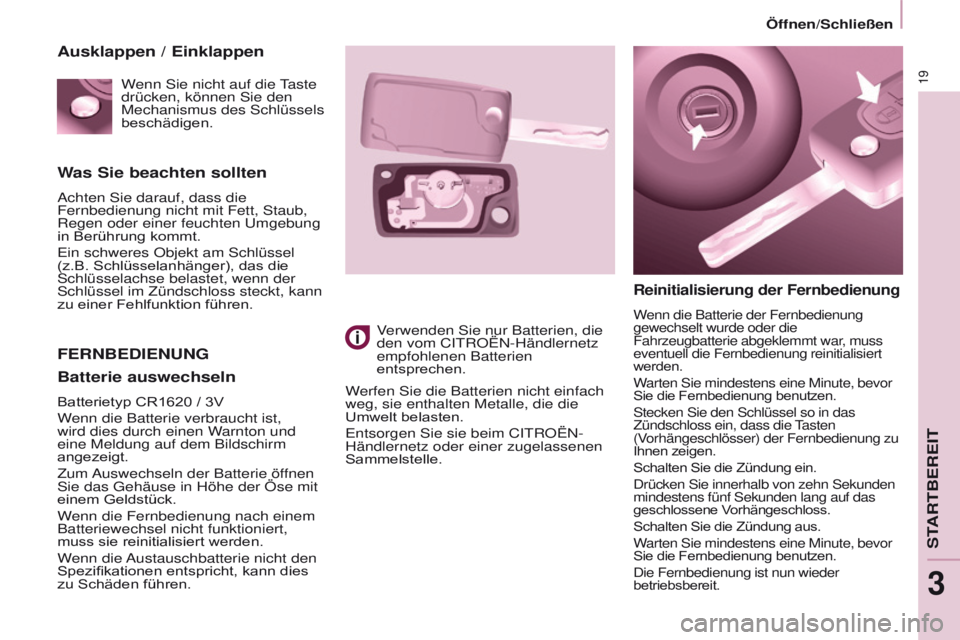

FERNBEDIENUNG
Reinitialisierung der Fernbedienung
Wenn die Batterie der Fernbedienung
gewechselt wurde oder die
Fahrzeugbatterie abgeklemmt war, muss
eventuell die Fernbedienung reinitialisiert
werden.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Stecken Sie den Schlüssel so in das
Zündschloss ein, dass die Tasten
(Vorhängeschlösser) der Fernbedienung zu
Ihnen zeigen.
Schalten Sie die Zündung ein.
Drücken Sie innerhalb von zehn Sekunden
mindestens fünf Sekunden lang auf das
geschlossene Vorhängeschloss.
Schalten Sie die Zündung aus.
Warten Sie mindestens eine Minute, bevor
Sie die Fernbedienung benutzen.
Die Fernbedienung ist nun wieder
betriebsbereit.Verwenden Sie nur Batterien, die
den vom CITROËN-Händlernetz
empfohlenen Batterien
entsprechen.
Werfen Sie die Batterien nicht einfach
weg, sie enthalten Metalle, die die
Umwelt belasten.
Entsorgen Sie sie beim CITROËN-
Händlernetz oder einer zugelassenen
Sammelstelle.
Ausklappen / Einklappen
Batterie auswechseln
Batterietyp CR1620 / 3V
W enn die Batterie verbraucht ist,
wird dies durch einen Warnton und
eine Meldung auf dem Bildschirm
angezeigt.
Zum Auswechseln der Batterie öffnen
Sie das Gehäuse in Höhe der Öse mit
einem Geldstück.
Wenn die Fernbedienung nach einem
Batteriewechsel nicht funktioniert,
muss sie reinitialisiert werden.
Wenn die Austauschbatterie nicht den
Spezifikationen entspricht, kann dies
zu Schäden führen. Wenn Sie nicht auf die Taste
drücken, können Sie den
Mechanismus des Schlüssels
beschädigen.
Öffnen/Schließen
STARTBEREIT
3
Page 22 of 292
20
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

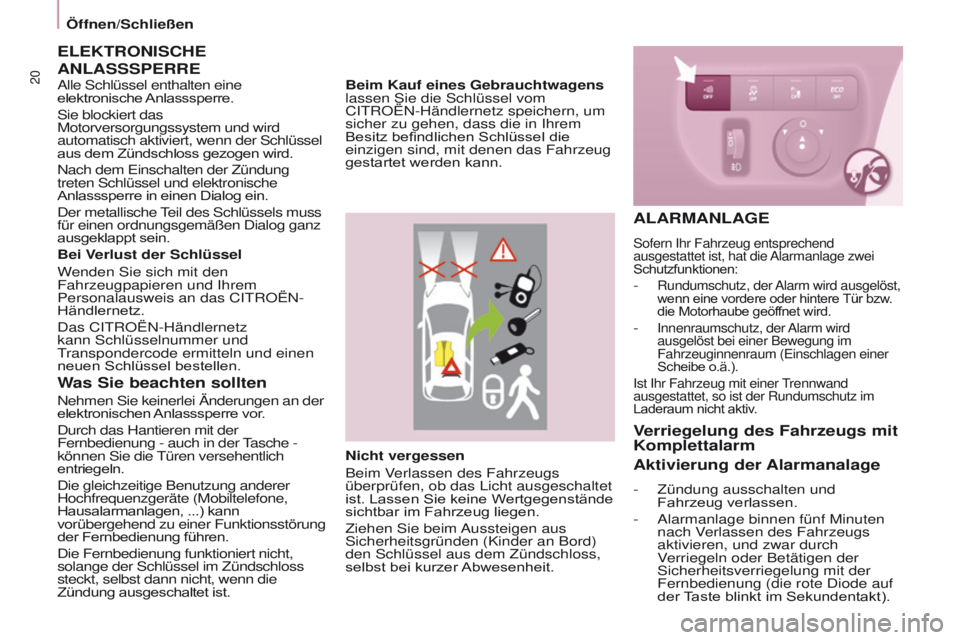

Nicht vergessen
Beim Verlassen des Fahrzeugs
überprüfen, ob das Licht ausgeschaltet
ist. Lassen Sie keine Wertgegenstände
sichtbar im Fahrzeug liegen.
Ziehen Sie beim Aussteigen aus
Sicherheitsgründen (Kinder an Bord)
den Schlüssel aus dem Zündschloss,
selbst bei kurzer Abwesenheit.
Was Sie beachten sollten
Nehmen Sie keinerlei Änderungen an der
elektronischen Anlasssperre vor.
Durch das Hantieren mit der
Fernbedienung - auch in der Tasche -
können Sie die Türen versehentlich
entriegeln.
Die gleichzeitige Benutzung anderer
Hochfrequenzgeräte (Mobiltelefone,
Hausalarmanlagen, ...) kann
vorübergehend zu einer Funktionsstörung
der Fernbedienung führen.
Die Fernbedienung funktioniert nicht,
solange der Schlüssel im Zündschloss
steckt, selbst dann nicht, wenn die
Zündung ausgeschaltet ist.
ELEKTRONISCHE
A NLASSSPERRE
Bei Verlust der Schlüssel
Wenden Sie sich mit den
Fahrzeugpapieren und Ihrem
Personalausweis an das CITROËN-
Händlernetz.
Das CITROËN-Händlernetz
kann Schlüsselnummer und
Transpondercode ermitteln und einen
neuen Schlüssel bestellen. Beim Kauf eines Gebrauchtwagens
lassen Sie die Schlüssel vom
CITROËN-Händlernetz speichern, um
sicher zu gehen, dass die in Ihrem
Besitz befindlichen Schlüssel die
einzigen sind, mit denen das Fahrzeug
gestartet werden kann.
ALARMANLAGE
Sofern Ihr Fahrzeug entsprechend
ausgestattet ist, hat die Alarmanlage zwei
Schutzfunktionen:
- Rundumschutz, der Alarm wird ausgelöst,
wenn eine vordere oder hintere Tür bzw.
die Motorhaube geöffnet wird.
- Innenraumschutz, der Alarm wird
ausgelöst bei einer Bewegung im
Fahrzeuginnenraum (Einschlagen einer
Scheibe o.ä.).
Ist Ihr Fahrzeug mit einer Trennwand
ausgestattet, so ist der Rundumschutz im
Laderaum nicht aktiv.
Verriegelung des Fahrzeugs mit
Komplettalarm
Aktivierung der Alarmanalage
- Zündung ausschalten und
Fahrzeug verlassen.
-
Alarmanlage binnen fünf Minuten
nach V
erlassen des Fahrzeugs
aktivieren, und zwar durch
Verriegeln oder Betätigen der
Sicherheitsverriegelung mit der
Fernbedienung (die rote Diode auf
der Taste blinkt im Sekundentakt).
Alle Schlüssel enthalten eine
elektronische Anlasssperre.
Sie blockiert das
Motorversorgungssystem und wird
automatisch aktiviert, wenn der Schlüssel
aus dem Zündschloss gezogen wird.
Nach dem Einschalten der Zündung
treten Schlüssel und elektronische
Anlasssperre in einen Dialog ein.
Der metallische Teil des Schlüssels muss
für einen ordnungsgemäßen Dialog ganz
ausgeklappt sein.
Öffnen/Schließen
Page 23 of 292
21
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

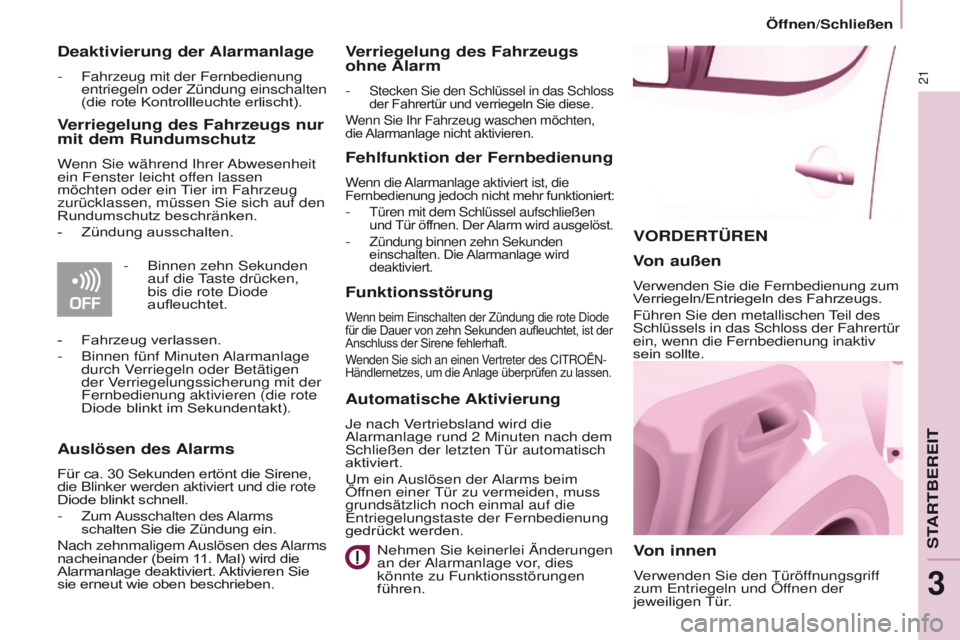

VORDERTÜREN
V
on innen
Verwenden Sie den Türöffnungsgriff
zum Entriegeln und Öffnen der
jeweiligen Tür.
Von außen
Verwenden Sie die Fernbedienung zum
Verriegeln/Entriegeln des Fahrzeugs.
Führen Sie den metallischen Teil des
Schlüssels in das Schloss der Fahrertür
ein, wenn die Fernbedienung inaktiv
sein sollte.
Deaktivierung der Alarmanlage
- Fahrzeug mit der Fernbedienung
entriegeln oder Zündung einschalten
(die rote Kontrollleuchte erlischt).
Verriegelung des Fahrzeugs nur
mit dem Rundumschutz
Wenn Sie während Ihrer Abwesenheit
ein Fenster leicht offen lassen
möchten oder ein Tier im Fahrzeug
zurücklassen, müssen Sie sich auf den
Rundumschutz beschränken.
-
Zündung ausschalten. -
Binnen zehn Sekunden
auf die
Taste drücken,
bis die rote Diode
aufleuchtet.
-
Fahrzeug verlassen.
-
Binnen fünf Minuten
Alarmanlage
durch Verriegeln oder Betätigen
der Verriegelungssicherung mit der
Fernbedienung aktivieren (die rote
Diode blinkt im Sekundentakt).
Auslösen des Alarms
Für ca. 30 Sekunden ertönt die Sirene,
die Blinker werden aktiviert und die rote
Diode blinkt schnell.
-
Zum Ausschalten
des Alarms
schalten Sie die Zündung ein.
Nach zehnmaligem Auslösen des Alarms
nacheinander (beim 11. Mal) wird die
Alarmanlage deaktiviert. Aktivieren Sie
sie erneut wie oben beschrieben.
Verriegelung des Fahrzeugs
ohne Alarm
- Stecken Sie den Schlüssel in das Schloss
der Fahrertür und verriegeln Sie diese.
Wenn Sie Ihr Fahrzeug waschen möchten,
die Alarmanlage nicht aktivieren.
Fehlfunktion der Fernbedienung
Wenn die Alarmanlage aktiviert ist, die
Fernbedienung jedoch nicht mehr funktioniert:
- Türen mit dem Schlüssel aufschließen
und Tür öffnen. Der Alarm wird ausgelöst.
- Zündung binnen zehn Sekunden
einschalten. Die Alarmanlage wird
deaktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung die rote Diode
für die Dauer von zehn Sekunden aufleuchtet, ist der
Anschluss der Sirene fehlerhaft.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes, um die Anlage überprüfen zu lassen.
Automatische Aktivierung
Je nach Vertriebsland wird die
Alarmanlage rund 2 Minuten nach dem
Schließen der letzten Tür automatisch
aktiviert.
Um ein Auslösen der Alarms beim
Öffnen einer Tür zu vermeiden, muss
grundsätzlich noch einmal auf die
Entriegelungstaste der Fernbedienung
gedrückt werden.
Nehmen Sie keinerlei Änderungen
an der Alarmanlage vor, dies
könnte zu Funktionsstörungen
führen.
Öffnen/Schließen
STARTBEREIT
3
Page 24 of 292
22
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

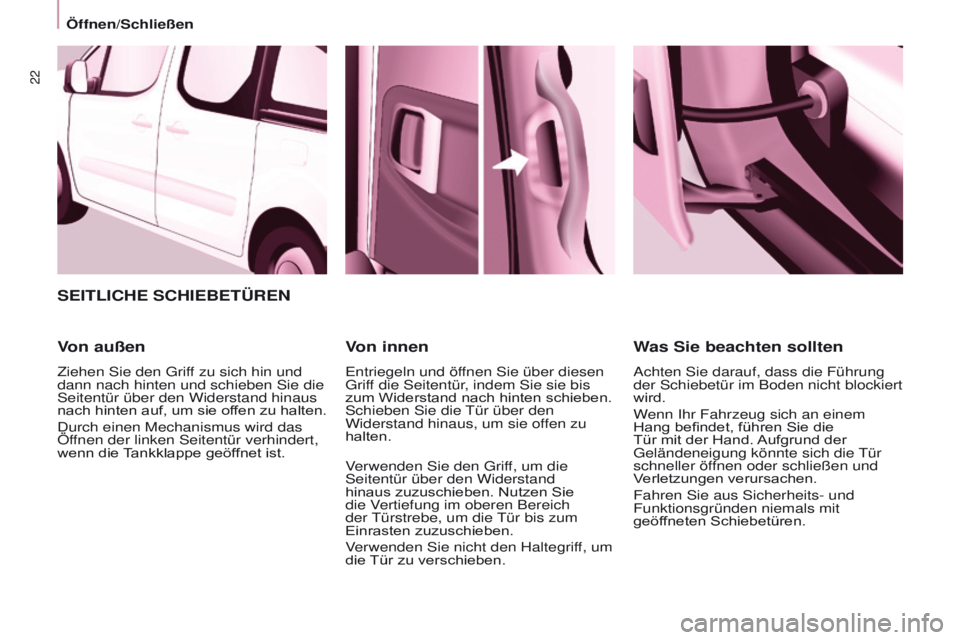

SEITLICHE SCHIEBETÜREN
V
on außen
Ziehen Sie den Griff zu sich hin und
dann nach hinten und schieben Sie die
Seitentür über den Widerstand hinaus
nach hinten auf, um sie offen zu halten.
Durch einen Mechanismus wird das
Öffnen der linken Seitentür verhindert,
wenn die Tankklappe geöffnet ist.
Von innen
Entriegeln und öffnen Sie über diesen
Griff die Seitentür, indem Sie sie bis
zum Widerstand nach hinten schieben.
Schieben Sie die Tür über den
Widerstand hinaus, um sie offen zu
halten.
Verwenden Sie den Griff, um die
Seitentür über den Widerstand
hinaus zuzuschieben. Nutzen Sie
die Vertiefung im oberen Bereich
der Türstrebe, um die Tür bis zum
Einrasten zuzuschieben.
Verwenden Sie nicht den Haltegriff, um
die Tür zu verschieben.
Was Sie beachten sollten
Achten Sie darauf, dass die Führung
der Schiebetür im Boden nicht blockiert
wird.
Wenn Ihr Fahrzeug sich an einem
Hang befindet, führen Sie die
Tür mit der Hand. Aufgrund der
Geländeneigung könnte sich die Tür
schneller öffnen oder schließen und
Verletzungen verursachen.
Fahren Sie aus Sicherheits- und
Funktionsgründen niemals mit
geöffneten Schiebetüren.
Öffnen/Schließen
Page 25 of 292
23
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016
Vorgehensweise bei
Batterieausfall
Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie
oder Versagen der Zentralverriegelung
das Schloss, um die Türen mechanisch
zu verriegeln.
-
Um die
Tür zu öffnen und
auszusteigen, ziehen Sie am
Türinnengriff.
-
Um die
Tür zu verriegeln, stecken
Sie den Schlüssel in das Schloss an
der Schmalseite der Tür und drehen
Sie ihn um eine Achteldrehung.
Fahrertür
-
Stecken Sie den Schlüssel ins
Schloss und drehen Sie ihn nach
rechts oder links, um die
Tür zu
ver- bzw. entriegeln.
HECKKLAPPE
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der
Zentralverriegelung kann die
Heckklappe von innen entriegelt
werden.
Führen Sie einen kleinen
Schraubendreher in die Öffnung
zwischen Heckklappe und Boden
ein. Schieben Sie zum Entriegeln des
Schlosses den Riegel nach links und
drücken Sie dann die Heckklappe auf.
Öffnen
Von außen
Die Ver- und Entriegelung erfolgt per
Fernbedienung.
Zum Öffnen betätigen Sie den Knopf
unter der Zierleiste und heben Sie die
Heckklappe an.
Zum Schließen aus der
hochgeschwenkten Position ziehen Sie
an der Schlaufe.
Ziehen Sie die Heckklappe bis zum
Ausgleichspunkt und stoßen Sie sie
dann kurz an, damit sie sich vollständig
schließt.
Öffnen/Schließen
STARTBEREIT
3
Page 26 of 292
24
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

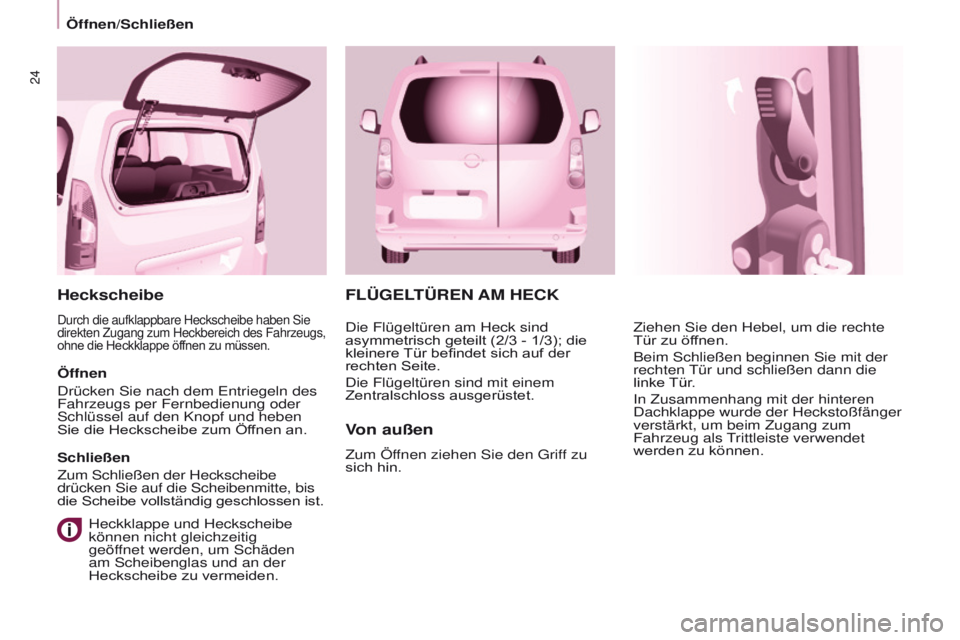

FLÜGELTÜREN AM HECK
V
on außen
Zum Öffnen ziehen Sie den Griff zu
sich hin. Ziehen Sie den Hebel, um die rechte
Tür zu öffnen.
Beim Schließen beginnen Sie mit der
rechten Tür und schließen dann die
linke Tür.
In Zusammenhang mit der hinteren
Dachklappe wurde der Heckstoßfänger
verstärkt, um beim Zugang zum
Fahrzeug als Trittleiste verwendet
werden zu können.
Die Flügeltüren am Heck sind
asymmetrisch geteilt (2/3
- 1/3); die
kleinere Tür befindet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem
Zentralschloss ausgerüstet.
Heckscheibe
Durch die aufklappbare Heckscheibe haben Sie
direkten Zugang zum Heckbereich des Fahrzeugs,
ohne die Heckklappe öffnen zu müssen.
Öffnen
Drücken Sie nach dem Entriegeln des
Fahrzeugs per Fernbedienung oder
Schlüssel auf den Knopf und heben
Sie die Heckscheibe zum Öffnen an.
Schließen
Zum Schließen der Heckscheibe
drücken Sie auf die Scheibenmitte, bis
die Scheibe vollständig geschlossen ist.
Heckklappe und Heckscheibe
können nicht gleichzeitig
geöf
fnet werden, um Schäden
am Scheibenglas und an der
Heckscheibe zu vermeiden.
Öffnen/Schließen
Page 27 of 292
25
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

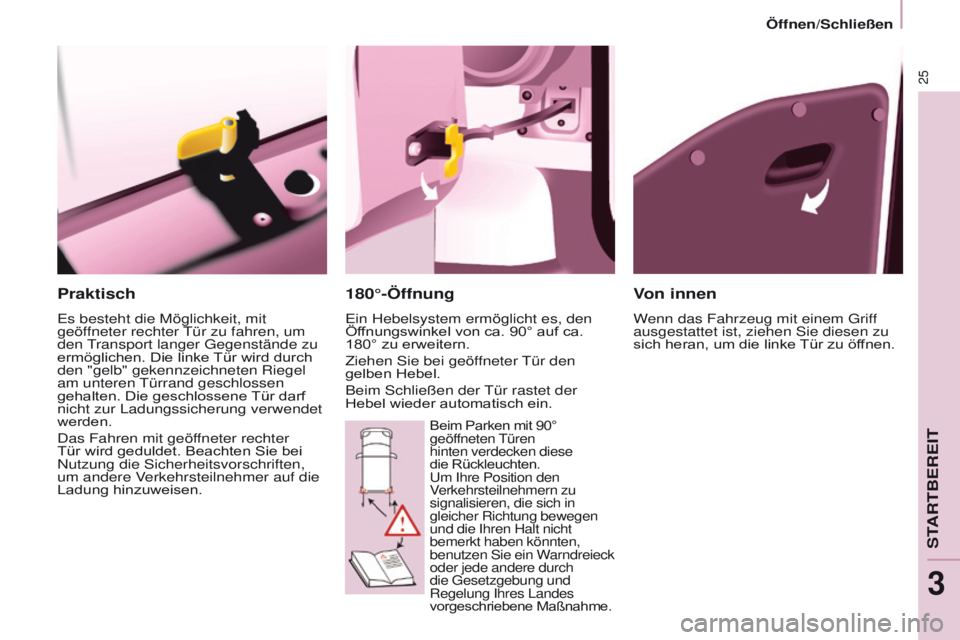

Praktisch
Es besteht die Möglichkeit, mit
geöffneter rechter Tür zu fahren, um
den Transport langer Gegenstände zu
ermöglichen. Die linke Tür wird durch
den "gelb" gekennzeichneten Riegel
am unteren Türrand geschlossen
gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet
werden.
Das Fahren mit geöffneter rechter
Tür wird geduldet. Beachten Sie bei
Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Von innen
Wenn das Fahrzeug mit einem Griff
ausgestattet ist, ziehen Sie diesen zu
sich heran, um die linke Tür zu öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den
Öffnungswinkel von ca. 90° auf ca.
180° zu erweitern.
Ziehen Sie bei geöffneter Tür den
gelben Hebel.
Beim Schließen der Tür rastet der
Hebel wieder automatisch ein.
Beim Parken mit 90°
geöffneten Türen
hinten verdecken diese
die Rückleuchten.
Um Ihre Position den
Verkehrsteilnehmern zu
signalisieren, die sich in
gleicher Richtung bewegen
und die Ihren Halt nicht
bemerkt haben könnten,
benutzen Sie ein Warndreieck
oder jede andere durch
die Gesetzgebung und
Regelung Ihres Landes
vorgeschriebene Maßnahme.
Öffnen/Schließen
STARTBEREIT
3
Page 28 of 292
26
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

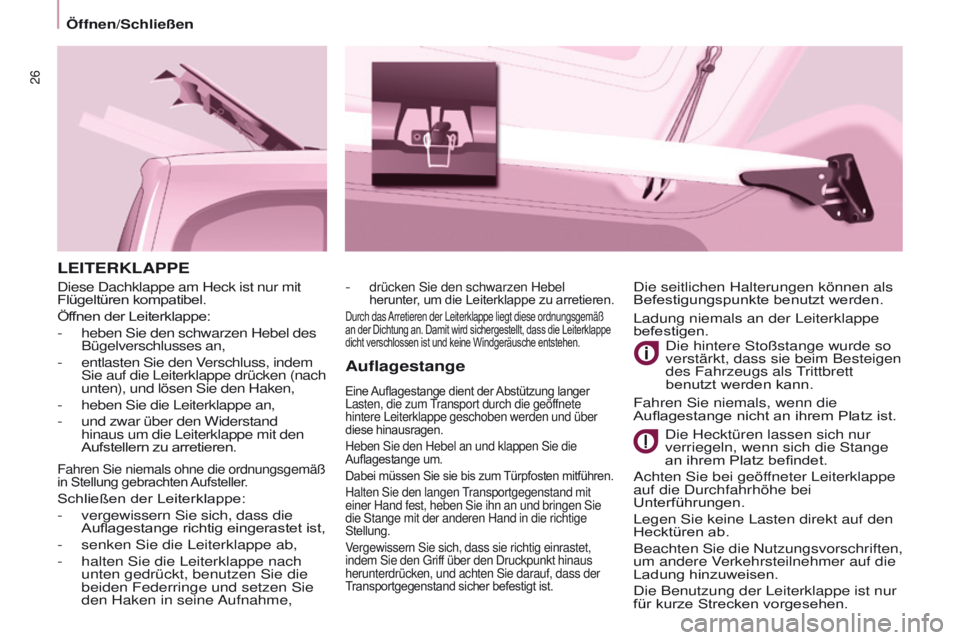

LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer
Lasten, die zum Transport durch die geöffnete
hintere Leiterklappe geschoben werden und über
diese hinausragen.
Heben Sie den Hebel an und klappen Sie die
Auflagestange um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit
einer Hand fest, heben Sie ihn an und bringen Sie
die Stange mit der anderen Hand in die richtige
Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist.
Die hintere Stoßstange wurde so
verstärkt, dass sie beim Besteigen
des Fahrzeugs als Trittbrett
benutzt werden kann.
Die Hecktüren lassen sich nur
verriegeln, wenn sich die Stange
an ihrem Platz befindet.
Achten Sie bei geöffneter Leiterklappe
auf die Durchfahrhöhe bei
Unterführungen.
Legen Sie keine Lasten direkt auf den
Hecktüren ab.
Beachten Sie die Nutzungsvorschriften,
um andere Verkehrsteilnehmer auf die
Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur
für kurze Strecken vorgesehen. Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel
herunter, um die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese ordnungsgemäß
an der Dichtung an. Damit wird sichergestellt, dass die Leiterklappe
dicht verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit
Flügeltüren kompatibel.
Öffnen der Leiterklappe:
- heben Sie den schwarzen Hebel des
Bügelverschlusses an,
- entlasten Sie den Verschluss, indem
Sie auf die Leiterklappe drücken (nach
unten), und lösen Sie den Haken,
- heben Sie die Leiterklappe an,
- und zwar über den Widerstand
hinaus um die Leiterklappe mit den
Aufstellern zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß
in Stellung gebrachten Aufsteller.
Schließen der Leiterklappe:
-
vergewissern Sie sich, dass die
Auflagestange richtig eingerastet ist,
-
senken Sie die Leiterklappe ab,
-
halten Sie die Leiterklappe nach
unten gedrückt, benutzen Sie die
beiden Federringe und setzen Sie
den Haken in seine
Aufnahme, Ladung niemals an der Leiterklappe
befestigen.
Fahren Sie niemals, wenn die
Auflagestange nicht an ihrem Platz ist.
Öffnen/Schließen
Page 29 of 292
27
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

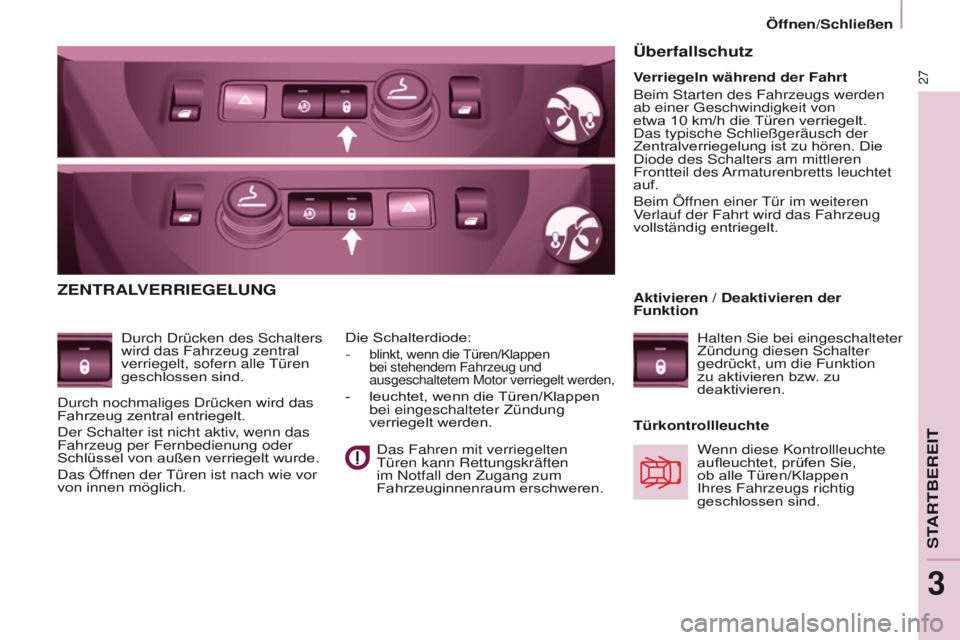

ZENTRALVERRIEGELUNG
Durch Drücken des Schalters
wird das Fahrzeug zentral
verriegelt, sofern alle Türen
geschlossen sind.Türkontrollleuchte
Die Schalterdiode:
-
blinkt, wenn die Türen/Klappen
bei stehendem Fahrzeug und
ausgeschaltetem Motor verriegelt werden,
- leuchtet, wenn die Türen/Klappen
bei eingeschalteter Zündung
verriegelt werden.
Überfallschutz
Wenn diese Kontrollleuchte
aufleuchtet, prüfen Sie,
ob alle Türen/Klappen
Ihres Fahrzeugs richtig
geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden
ab einer Geschwindigkeit von
etwa 10
km/h die Türen verriegelt.
Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die
Diode des Schalters am mittleren
Frontteil des Armaturenbretts leuchtet
auf.
Beim Öffnen einer Tür im weiteren
Verlauf der Fahrt wird das Fahrzeug
vollständig entriegelt.
Aktivieren / Deaktivieren der
Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter
gedrückt, um die Funktion
zu aktivieren bzw. zu
deaktivieren.
Das Fahren mit verriegelten
Türen kann Rettungskräften
im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
Durch nochmaliges Drücken wird das
Fahrzeug zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das
Fahrzeug per Fernbedienung oder
Schlüssel von außen verriegelt wurde.
Das Öffnen der Türen ist nach wie vor
von innen möglich.
Öffnen/Schließen
STARTBEREIT
3
Page 30 of 292
28
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016

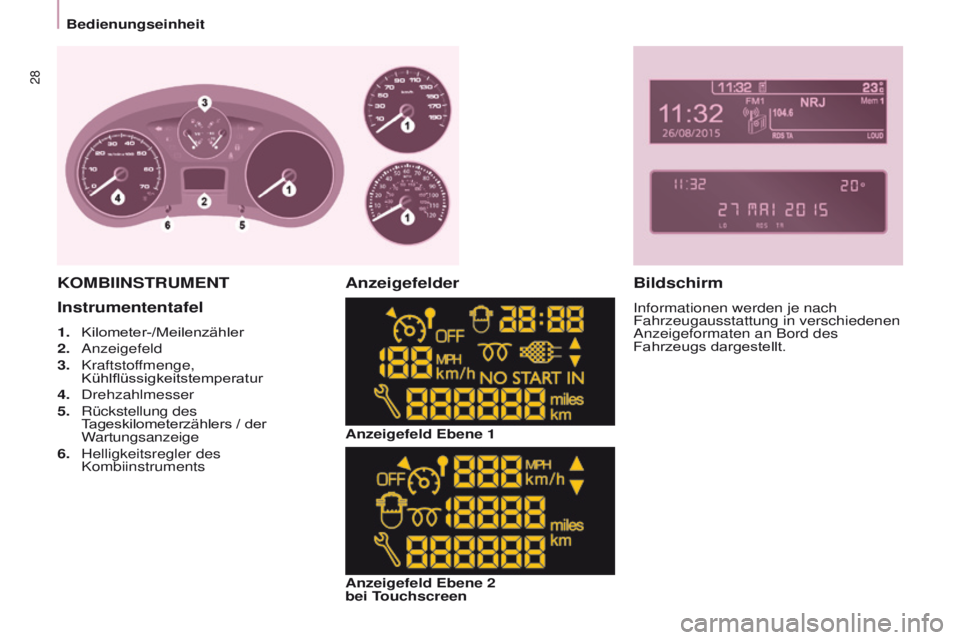

Bedienungseinheit
Berlingo2VP_de_Chap03_Pret-a-partir_ed02-2016
Instrumententafel
1. Kilometer-/Meilenzähler
2.
Anzeigefeld
3.
Kraftstof
fmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5.
Rückstellung des
Tageskilometerzählers / der
Wartungsanzeige
6.
Hellig
keitsregler des
Kombiinstruments Anzeigefeld Ebene 1
KOMBIINSTRUMENTAnzeigefelder
Bildschirm
Informationen werden je nach
Fahrzeugausstattung in verschiedenen
Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Anzeigefeld Ebene 2
bei Touchscreen
