CITROEN BERLINGO MULTISPACE 2017 Betriebsanleitungen (in German)

59
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016
LED-TAGFAHRLICHT
Nebelschlussleuchten an
(bernsteingelb, bei der 2. Drehung
des Rings nach vorne)
Nebelscheinwerfer an (grün,
bei der 1. Drehung des Rings
nach vorne) Zum Ein- bzw.
Ausschalten diesen Ring
nach vorne bzw. hinten
drehen.
Der

Zustand (ein/aus) wird
durch die Kontrollleuchte
im Kombiinstrument
angezeigt. Ausschalten nicht vergessen, sobald
sie nicht mehr erforderlich sind.
Durch das automatische Einschalten
der Beleuchtung werden die
Nebelschlussleuchten ausgeschaltet,
die Nebelscheinwerfer bleiben jedoch
eingeschaltet.
Zum Ausschalten der
Nebelschlussleuchten und
der Nebelscheinwerfer
Ring zweimal nach hinten
drehen.
Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert
der Helligkeitssensor die
Lichtintensität gegebenenfalls als
ausreichend.
Folglich schaltet sich die
Beleuchtung nicht automatisch
ein. Bei Bedarf müssen Sie das
Abblendlicht von Hand einschalten.
Decken Sie den Helligkeitssensor
an der Windschutzscheibe hinter
dem Rückspiegel nicht ab. Er dient
zum automatischen Einschalten der
Beleuchtung und der Scheibenwischer.
Funktion aktivieren Standlicht und
Abblendlicht schalten
sich bei geringer
Helligkeit und bei
dauernder Benutzung
der Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder die Scheibenwischer
ausgeschaltet werden.
Beim Starten des Fahrzeugs bei
Tag, schaltet sich das Tagfahrlicht
automatisch ein.
Beim manuellen oder automatischen
Einschalten des Stand-, Abblend-, oder
Fernlichtes, erlischt das Tagfahrlicht.
Programmierung
In Ländern, wo das Einschalten des
Tagfahrlichts nicht obligatorisch ist,
können Sie die Funktion über das
Konfigurationsmenü jeweils aktivieren
oder deaktivieren.
Ohne Einschreiten des Fahrzeugnutzers
wird der Energiesparmodus zur
Entlastung der Batterie nach dreißig
Minuten aktiviert. Die Funktionen gehen
in den Standby-Modus über und die
Batteriekontrollleuchte blinkt.
Die Standlichter sind vom
Energiesparmodus nicht betroffen.
Bei klaren Sichtverhältnissen oder bei
Regen, gleichgültig ob am Tag oder in der
Nacht, blenden die Nebelschlussleuchten
nachfolgende Verkehrsteilnehmer und dürfen
daher nicht eingeschaltet werden.
Siehe Abschnitt 8, Unterabschnitt
"Batterie".
Nebelscheinwerfer und
Nebelschlussleuchten
Sie funktionieren zusammen mit
Stand- und Abblendlicht.
Drehen Sie den Einstellring in die
Position AUTO. Bei Aktivieren der
Funktion, erscheint eine Meldung auf
dem Bildschirm.
Funktion deaktivieren
Drehen Sie den Einstellring entweder
nach vorne oder nach hinten. Bei
Deaktivieren der Funktion erscheint
eine Meldung auf dem Bildschirm. Diese Funktion ist nicht kompatibel mit
dem Tagfahrlicht.
Bedienungsschalter am Lenkrad
ERGONOMIE und BORDKOMFORT
4

60
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016
Bei einer Funktionsstörung des
Helligkeitssensors schaltet sich die
Beleuchtung ein, während gleichzeitig
die Service-Warnleuchte aufleuchtet,
ein akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.LEUCHTWEITE DER SCHEINWERFER
Es ist erforderlich, die Leuchtweite
der Scheinwerfer der Beladung des
Fahrzeugs anzupassen.
0
- leer
1
- teilweise beladen
2
- durchschnittlich beladen
3
- zulässige Höchstlast
Manuelle Funktionsweise
-

Betätigen Sie bei ausgeschalteter
Zündung innerhalb einer Minute nach
dem Ausschalten der Zündung einmal die
Lichthupe.
Die Nachleuchtfunktion wird nach Ablauf einer
bestimmten Zeit automatisch ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 10, Unterabschnitt
"Bildschirmstruktur".
Die Ausgangsposition der Scheinwerfereinstellung ist 0.
Aktivieren Sie die Funktion
über das Menü der Fahrzeug-
Konfiguration. Programmierung
Die Aktivierung oder Deaktivierung
der Funktion erfolgt über das
Konfigurationsmenüs des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert.
Deaktivierung
Diese Funktion ist unter folgenden
Umständen deaktiviert:
-

unterhalb eines gewissen

Lenkeinschlagwinkels,
-

bei einer Geschwindigkeit über 40
km/h,
-

beim Einlegen des Rückwärtsganges.
Aktivierung
Diese Funktion wird so aktiviert:
-
durch Betätigung des
entsprechenden Blinkers,
oder
-


ab einem bestimmten Winkel des
Lenkradeinschlags.
Bei eingeschaltetem

Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch
den Lichtkegel der Nebelscheinwerfer,
wenn die Geschwindigkeit des Fahrzeugs
unter 40 km/h liegt (Stadtverkehr,
kurvenreiche Straßen, Kreuzungen,
Parkmanöver, ...).
STATISCHES
A BBIEGELICHT
Reisen ins Ausland
Um in einem Land zu fahren,
in dem auf der dem Vertriebsland
entgegengesetzten Seite gefahren
wird, ist es notwendig, die Einstellung
der Scheinwerfer anzupassen, um die
anderen Verkehrsteilnehmer auf der
Gegenfahrbahn nicht zu blenden.
Wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Die Funktion wird vorübergehend
deaktiviert, wenn Sie den Lichtschalter
betätigen.
Bedienungsschalter am Lenkrad

61
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

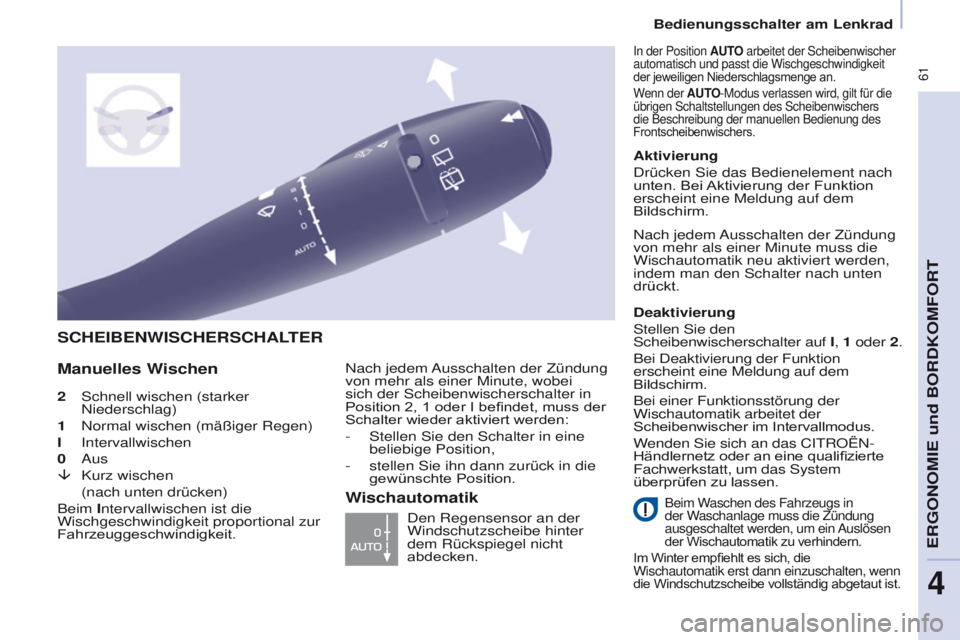

2 Schnell wischen (starker
Niederschlag)
1

Normal wischen (mäßiger Regen)
I

Intervallwischen
0

Aus
â


Kurz wischen
(nach unten drücken)
Beim

Intervallwischen ist die
Wischgeschwindigkeit proportional zur
Fahrzeuggeschwindigkeit.
SCHEIBENWISCHERSCHALTER
Manuelles W

ischen
Nach jedem Ausschalten der Zündung
von mehr als einer Minute, wobei
sich der Scheibenwischerschalter in
Position 2, 1
oder I befindet, muss der
Schalter wieder aktiviert werden:
-

Stellen Sie den Schalter in eine
beliebige Position,
-


stellen Sie ihn dann zurück in die
gewünschte Position. Den Regensensor an der
Windschutzscheibe hinter
dem Rückspiegel nicht
abdecken. Aktivierung
Drücken Sie das Bedienelement nach
unten. Bei

Aktivierung der Funktion
erscheint eine Meldung auf dem
Bildschirm.
Deaktivierung
Stellen Sie den
Scheibenwischerschalter auf I , 1
oder
2.
Bei Deaktivierung der Funktion

erscheint eine Meldung auf dem
Bildschirm.
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallmodus.
Wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt, um das System
überprüfen zu lassen.
In der Position AUTO arbeitet der Scheibenwischer
automatisch und passt die Wischgeschwindigkeit
der jeweiligen Niederschlagsmenge an.
Wenn der AUTO-Modus verlassen wird, gilt für die
übrigen Schaltstellungen des Scheibenwischers
die Beschreibung der manuellen Bedienung des
Frontscheibenwischers.
Nach jedem Ausschalten der Zündung
von mehr als einer Minute muss die
Wischautomatik neu aktiviert werden,
indem man den Schalter nach unten
drückt.
Beim Waschen des Fahrzeugs in
der Waschanlage muss die Zündung
ausgeschaltet werden, um ein Auslösen
der Wischautomatik zu verhindern.
Im Winter empfiehlt es sich, die
Wischautomatik erst dann einzuschalten, wenn
die Windschutzscheibe vollständig abgetaut ist.Wischautomatik
Bedienungsschalter am Lenkrad
ERGONOMIE und BORDKOMFORT
4

62
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

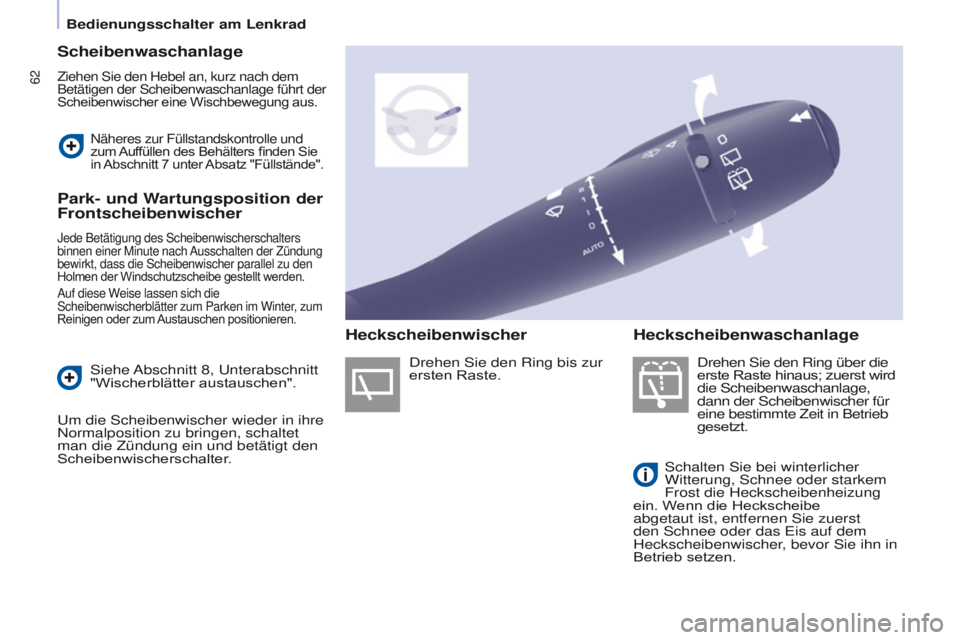

Scheibenwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird
die Scheibenwaschanlage,
dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb
gesetzt.
Schalten Sie bei winterlicher
Witterung, Schnee oder starkem
Frost die Heckscheibenheizung
ein. Wenn die Heckscheibe
abgetaut ist, entfernen Sie zuerst
den Schnee oder das Eis auf dem
Heckscheibenwischer, bevor Sie ihn in
Betrieb setzen.
Näheres zur Füllstandskontrolle und
zum Auffüllen des Behälters finden Sie
in Abschnitt 7 unter Absatz "Füllstände".
Park- und Wartungsposition der
Frontscheibenwischer
Jede Betätigung des Scheibenwischerschalters
binnen einer Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel zu den
Holmen der Windschutzscheibe gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im Winter, zum
Reinigen oder zum Austauschen positionieren.
Siehe Abschnitt 8, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter. Drehen Sie den Ring bis zur
ersten Raste.
Heckscheibenwischer
Heckscheibenwaschanlage
Bedienungsschalter am Lenkrad

63
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

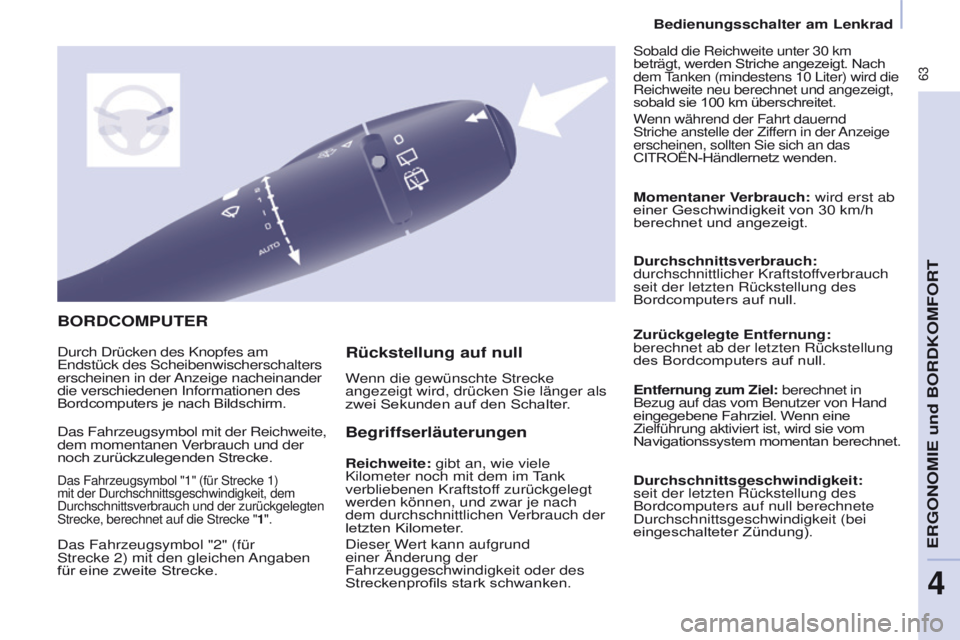

BORDCOMPUTER
Begriffserläuterungen
Reichweite: gibt an, wie viele
Kilometer noch mit dem im Tank
verbliebenen Kraftstoff zurückgelegt
werden können, und zwar je nach
dem durchschnittlichen Verbrauch der
letzten Kilometer.
Dieser Wert kann aufgrund
einer Änderung der
Fahrzeuggeschwindigkeit oder des
Streckenprofils stark schwanken.Momentaner Verbrauch: wird erst ab
einer Geschwindigkeit von 30
km/h
berechnet und angezeigt.
Durchschnittsverbrauch:
durchschnittlicher Kraftstoffverbrauch
seit der letzten Rückstellung des
Bordcomputers auf null.
Zurückgelegte Entfernung:
berechnet ab der letzten Rückstellung
des Bordcomputers auf null.
Entfernung zum Ziel: berechnet in
Bezug auf das vom Benutzer von Hand
eingegebene Fahrziel. Wenn eine
Zielführung aktiviert ist, wird sie vom
Navigationssystem momentan berechnet.
Durchschnittsgeschwindigkeit:
seit der letzten Rückstellung des
Bordcomputers auf null berechnete
Durchschnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Durch Drücken des Knopfes am
Endstück des Scheibenwischerschalters
erscheinen in der Anzeige nacheinander
die verschiedenen Informationen des
Bordcomputers je nach Bildschirm.
Wenn die gewünschte Strecke
angezeigt wird, drücken Sie länger als
zwei Sekunden auf den Schalter.
Sobald die Reichweite unter 30 km
beträgt, werden Striche angezeigt. Nach
dem Tanken (mindestens 10
Liter) wird die
Reichweite neu berechnet und angezeigt,
sobald sie 100
km überschreitet.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der Anzeige
erscheinen, sollten Sie sich an das
CITROËN-Händlernetz wenden.
Das Fahrzeugsymbol mit der Reichweite,
dem momentanen Verbrauch und der
noch zurückzulegenden Strecke.
Das Fahrzeugsymbol "1" (für Strecke 1)
mit der Durchschnittsgeschwindigkeit, dem
Durchschnittsverbrauch und der zurückgelegten
Strecke, berechnet auf die Strecke "1 ".
Das Fahrzeugsymbol "2" (für
Strecke
2) mit den gleichen Angaben
für eine zweite Strecke.
Rückstellung auf null
Bedienungsschalter am Lenkrad
ERGONOMIE und BORDKOMFORT
4

64
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

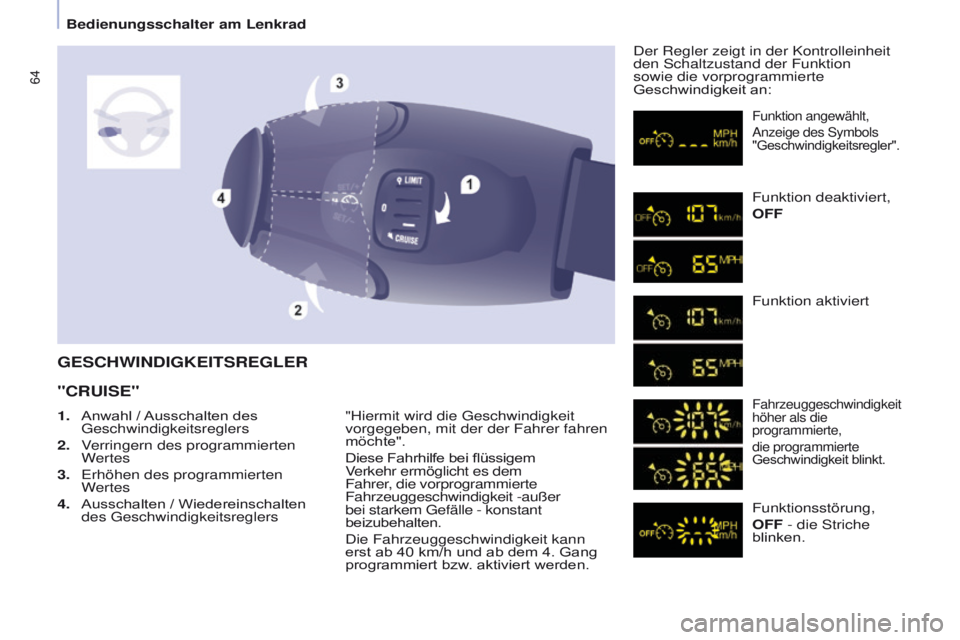

GESCHWINDIGKEITSREGLER
"CRUISE"
"Hiermit wird die Geschwindigkeit
vorgegeben, mit der der Fahrer fahren
möchte".
Diese Fahrhilfe bei flüssigem
Verkehr ermöglicht es dem
Fahrer, die vorprogrammierte
Fahrzeuggeschwindigkeit -außer
bei starkem Gefälle - konstant
beizubehalten.
Die Fahrzeuggeschwindigkeit kann
erst ab 40 km/h und ab dem 4. Gang
programmiert bzw. aktiviert werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion
sowie die vorprogrammierte
Geschwindigkeit
an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion deaktiviert,
OFF
Funktion aktiviert
Fahrzeuggeschwindigkeit
höher als die
programmierte,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche
blinken.
1.

Anwahl /

Ausschalten des
Geschwindigkeitsreglers
2.

V

erringern des programmierten
Wertes
3.

Erhöhen des programmierten
W

ertes
4.
Ausschalten / Wiedereinschalten
des Geschwindigkeitsreglers
Bedienungsschalter am Lenkrad

65
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

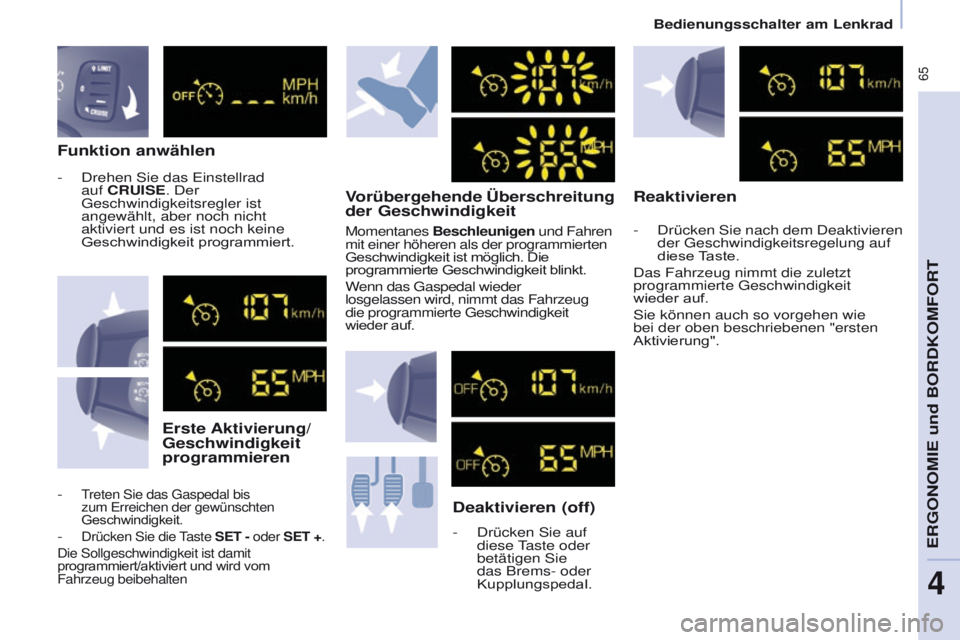

Funktion anwählenErste Aktivierung/
Geschwindigkeit
programmieren Vorübergehende Überschreitung
der Geschwindigkeit
Deaktivieren (off)
- Drücken Sie auf
diese Taste oder
betätigen Sie
das Brems- oder
Kupplungspedal.
Reaktivieren
- Drücken Sie nach dem Deaktivieren
der Geschwindigkeitsregelung auf
diese Taste.
Das Fahrzeug nimmt die zuletzt
programmierte Geschwindigkeit
wieder
auf.
Sie können auch so vorgehen wie
bei der oben beschriebenen "ersten
Aktivierung".Momentanes Beschleunigen und Fahren
mit einer höheren als der programmierten
Geschwindigkeit ist möglich. Die
programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder
losgelassen wird, nimmt das Fahrzeug
die programmierte Geschwindigkeit
wieder
auf.
- Treten Sie das Gaspedal bis
zum Erreichen der gewünschten
Geschwindigkeit.
- Drücken Sie die Taste SET - oder SET +.
Die Sollgeschwindigkeit ist damit
programmiert/aktiviert und wird vom
Fahrzeug beibehalten
- Drehen Sie das Einstellrad
auf CRUISE. Der
Geschwindigkeitsregler ist
angewählt, aber noch nicht
aktiviert und es ist noch keine
Geschwindigkeit programmiert.
Bedienungsschalter am Lenkrad
ERGONOMIE und BORDKOMFORT
4

66
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

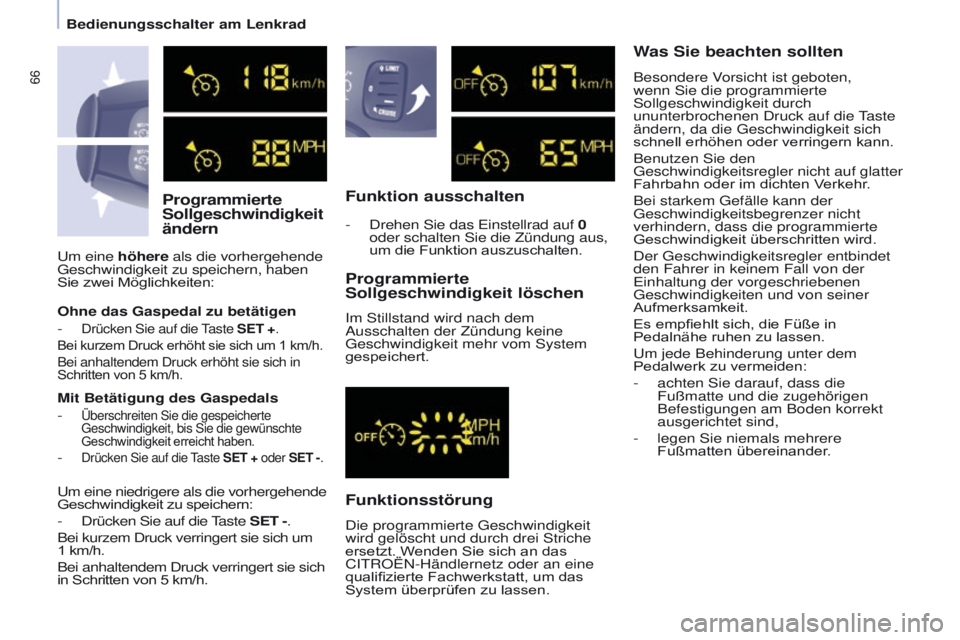

Programmierte
Sollgeschwindigkeit
ändernFunktion ausschalten
Funktionsstörung Programmierte
Sollgeschwindigkeit löschen
Im Stillstand wird nach dem
Ausschalten der Zündung keine
Geschwindigkeit mehr vom System
gespeichert.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern, haben
Sie zwei Möglichkeiten:
-
Drehen Sie das Einstellrad auf
0
oder schalten Sie die Zündung aus,
um die Funktion auszuschalten.
Was Sie beachten sollten
Ohne das Gaspedal zu betätigen
-

Drücken Sie auf die Taste SET +.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in
Schritten von 5
km/h.
Mit Betätigung des Gaspedals
-
Ãœberschreiten Sie die gespeicherte
Geschwindigkeit, bis Sie die gewünschte
Geschwindigkeit erreicht haben.
- Drücken Sie auf die Taste SET + oder SET -.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern:
-
Drücken Sie auf die

Taste SET -.
Bei kurzem Druck verringert sie sich um
1
km/h.
Bei anhaltendem Druck verringert sie sich
in Schritten von 5
km/h. Die programmierte Geschwindigkeit
wird gelöscht und durch drei Striche
ersetzt. Wenden Sie sich an das
CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt, um das
System überprüfen zu lassen. Besondere Vorsicht ist geboten,
wenn Sie die programmierte
Sollgeschwindigkeit durch
ununterbrochenen Druck auf die Taste
ändern, da die Geschwindigkeit sich
schnell erhöhen oder verringern kann.
Benutzen Sie den
Geschwindigkeitsregler nicht auf glatter
Fahrbahn oder im dichten Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsbegrenzer nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Der Geschwindigkeitsregler entbindet
den Fahrer in keinem Fall von der
Einhaltung der vorgeschriebenen
Geschwindigkeiten und von seiner
Aufmerksamkeit.
Es empfiehlt sich, die Füße in
Pedalnähe ruhen zu lassen.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:
-

achten Sie darauf, dass die
Fußmatte und die zugehörigen
Befestigungen am Boden korrekt
ausgerichtet sind,
-

legen Sie niemals mehrere
Fußmatten übereinander

.
Bedienungsschalter am Lenkrad

67
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

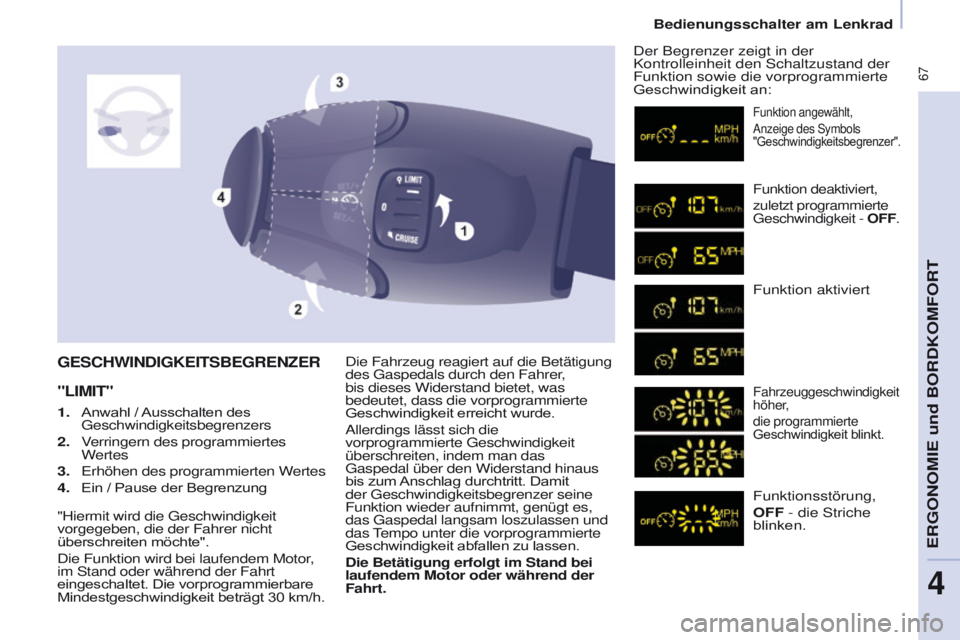

Die Fahrzeug reagiert auf die Betätigung
des Gaspedals durch den Fahrer,
bis dieses Widerstand bietet, was
bedeutet, dass die vorprogrammierte
Geschwindigkeit erreicht wurde.
Allerdings lässt sich die
vorprogrammierte Geschwindigkeit
überschreiten, indem man das
Gaspedal über den Widerstand hinaus
bis zum Anschlag durchtritt. Damit
der Geschwindigkeitsbegrenzer seine
Funktion wieder aufnimmt, genügt es,
das Gaspedal langsam loszulassen und
das Tempo unter die vorprogrammierte
Geschwindigkeit abfallen zu lassen.
Die Betätigung erfolgt im Stand bei
laufendem Motor oder während der
Fahrt.Der Begrenzer zeigt in der
Kontrolleinheit den Schaltzustand der
Funktion sowie die vorprogrammierte
Geschwindigkeit an:GESCHWINDIGKEITSBEGRENZER
"LIMIT"
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsbegrenzer".
Funktion deaktiviert,
zuletzt programmierte
Geschwindigkeit - OFF.
Funktion aktiviert
Fahrzeuggeschwindigkeit
höher,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche
blinken.
1.

Anwahl /

Ausschalten des
Geschwindigkeitsbegrenzers
2.

V

erringern des programmiertes
Wertes
3.

Erhöhen des programmierten W

ertes
4.
Ein / Pause der Begrenzung
"Hiermit wird die Geschwindigkeit

vorgegeben, die der Fahrer nicht
überschreiten möchte".
Die Funktion wird bei laufendem Motor,
im Stand oder während der Fahrt
eingeschaltet. Die vorprogrammierbare
Mindestgeschwindigkeit beträgt 30

km/h.
Bedienungsschalter am Lenkrad
ERGONOMIE und BORDKOMFORT
4

68
Berlingo2VP_de_Chap04_Ergonomie_ed02-2016

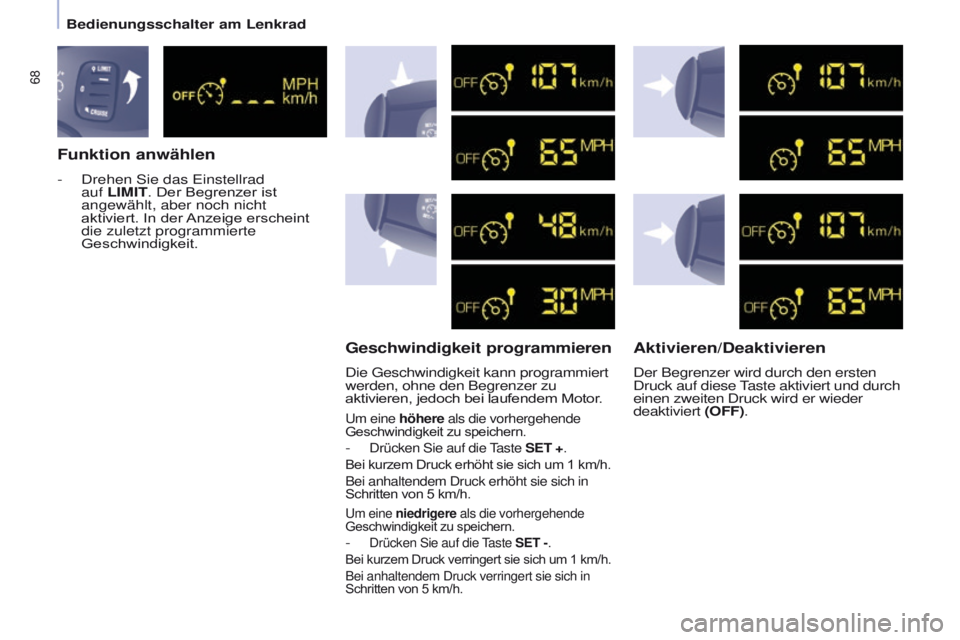

Funktion anwählenGeschwindigkeit programmierenAktivieren/Deaktivieren
- Drehen Sie das Einstellrad
auf
LIMIT. Der Begrenzer ist
angewählt, aber noch nicht
aktiviert. In der Anzeige erscheint
die zuletzt programmierte
Geschwindigkeit.
Die Geschwindigkeit kann programmiert
werden, ohne den Begrenzer zu
aktivieren, jedoch bei laufendem Motor.
Um eine höhere als die vorhergehende
Geschwindigkeit zu speichern.
- Drücken Sie auf die Taste SET +.
Bei kurzem Druck erhöht sie sich um 1 km/h.
Bei anhaltendem Druck erhöht sie sich in
Schritten von 5
km/h.
Um eine niedrigere als die vorhergehende
Geschwindigkeit zu speichern.
- Drücken Sie auf die Taste SET -.
Bei kurzem Druck verringert sie sich um 1 km/h.
Bei anhaltendem Druck verringert sie sich in
Schritten von 5
km/h.
Der Begrenzer wird durch den ersten
Druck auf diese Taste aktiviert und durch
einen zweiten Druck wird er wieder
deaktiviert (OFF).
Bedienungsschalter am Lenkrad
