ESP CITROEN BERLINGO MULTISPACE 2017 Ghiduri De Utilizare (in Romanian)

182
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016
2. Lumini de pozitie
Tip A, W5W - 5W
-
Scoateţi capacul trăgând de limba
din cauciuc moale.
-


Scoateţi suportul becului, montat
prin apăsare, trăgând de conector

.
-

Înlocuiţi becul.
-


V
erificaţi corecta montare a
capacului pe întreaga sa suprafaţă,
pentru a asigura etanşeitatea.
Lumini fata
1. Lumini de intalnire / Lumini de
drum
T
ip C, H4 - 55W
-

Ridicati capacul din mijlo
c, trăgând
de limba de cauciuc moale.
-

Debranşaţi conectorul electric.
-


Desprindeti clema de fixare.
-


Înlocuiţi becul, având grijă ca
acesta să facă contact cu partea
metalică.
-


Repoziţionaţi clema de fixare.
-


V
erificaţi corecta asezare a
capacului pe tot conturul, pentru a
asigura etanşeitatea.
Spalare cu jet de apa la inalta presiune
Deschideţi capota motorului. Pentru a
avea acces la becuri, treceţi mâna prin
spatele blocului optic.
Efectuaţi operaţiile în ordine inversa,
pentru a monta fiecare bec şi verificaţi
corecta închidere a capotei.
Schimbarea becurilor cu halogen
trebuie făcută cu luminile stinse.
Aşteptaţi câteva minute (risc de
arsură gravă). Nu atingeţi becul direct
cu degetele, folosiţi o laveta care nu
lasa scame.
Formarea condensului în interiorul
proiectoarelor este normală. Utilizarea
curenta a vehiculului face să dispară
acest condens.
Schimbarea becurilor se face
cu contactul taiat sau cu bateria
debranşată. Aşteptaţi aproximativ
3
minute, după ce aţi făcut schimbul,
pentru a rebranşa bateria.
Verificaţi corecta funcţionare a luminilor
după fiecare intervenţie.
La utilizarea acestui tip de
spălare pentru îndepărtarea
petelor persistente nu insistaţi asupra
proiectoarelor, luminilor şi contururilor,
pentru a evita deteriorarea lăcuirii şi
garniturilor de etanşeitate.
Schimbarea unui bec

185
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016
Lumini spate
Pentru aceasta procedura este necesara
utilizarea cheii furnizate impreuna cu
uneltele pentru inlocuirea rotii.La remontare, vă rugăm să aveţi
grijă la poziţionarea corectă a
clemelor şi cablului de alimentare
pentru a nu îl secţiona.
După schimbarea lămpii
semnalizatoare de directie spate,
timpul de reiniţializare este mai mare
de aproximativ 2 minute. - Depărtaţi cele 4 lamele, apoi
scoateţi suportul de bec.
-

Scoateţi becul defect apăsând uşor
pe el şi rotindu-l în sens antiorar

.
-

Înlocuiţi becul.
La îndepărtarea blocului optic:
-


cu volet, trageţi blocul spre centrul
vehiculului,
-


cu uşi batante, trageţi blocul spre
dumneavoastră.
Pentru mai multe informaţii despre
becuri consultaţi tabelul "T

ipuri de
becuri".
1.

Lumini de stop / lumini de pozitie


T

ip B, P21/5W - 21/5W
2.

Lumini semnalizatoare de directie
T

ip B, PY21W - 21W (ambră)
3.

Lumini de mers inapoi


T

ip B, P21W - 21W
4.

Lumini de ceata


T

ip B, P21W - 21W
Spalare cu jet de apa la inalta presiune La utilizarea acestui tip de spălare
pentru îndepărtarea petelor
persistente, nu insistaţi asupra
proiectoarelor, luminilor şi contururilor
pentru a evita deteriorarea lăcuirii şi
garniturilor de etanşeitate.
r

ubrica 9, partea " i nlocuirea unei
roti".
-

Descoperiţi becul ars înainte de a
deschide uşile spate la 180°. Rubrica 3, partea "Deschideri".
-


Scoateţi cele două şuruburi de
fixare cu ajutorul cheii furnizate.
-


Din exterior trageţi blocul optic.
-


Ţinând blocul, debranşaţi
conectorul electric.
ASISTENŢ
 RAPID

8
Schimbarea unui bec

187
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016
INLOCUIREA UNEI SIGURANTE
FU

z IBILE
Casetele cu siguranţe sunt amplasate:
-

în partea inferioară a planşei de
bord, pe partea stângă (în spatele
capacului),
-


sub capota motorului (în apropierea
bateriei).
Indicaţiile nu se referă decât la siguranţele
ce pot fi schimbate utilizând penseta
situata în spatele compartimentului pentru
obiecte marunte din partea dreaptă
a planşei de bord. Pentru orice alte
informaţii, adresaţi-vă reţelei CITROËN
sau unui Service autorizat.
Demontarea si montarea unei
sigurante
Înlocuiţi întotdeauna o siguranţă
defectă cu una de aceeaşi
intensitate (amperaj).
Pentru specialisti: pentru o
informare completă asupra
siguranţelor şi releelor, cosultaţi
schema "Metode" în cadrul aplicatiei
Reţea.
CITROËN isi declină orice
responsabilitate privind plata reparaţiei
vehiculului sau disfuncţiile cauzate de
instalarea de accesorii auxiliare care
nu sunt furnizate sau recomandate de
CITROËN şi care nu au fost instalate
conform indicaţiilor constructorului,
în mod special pentru orice aparat al
cărui consum depăşeşte 10 mA. Înainte de a înlocui o siguranţă este
necesară cunoaşterea cauzei apariţiei
incidentului şi remedierea acesteia.
●

Utilizati penseta.
ASISTENŢĂ RAPIDĂ
8
Schimbarea unei siguranţe

190
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016

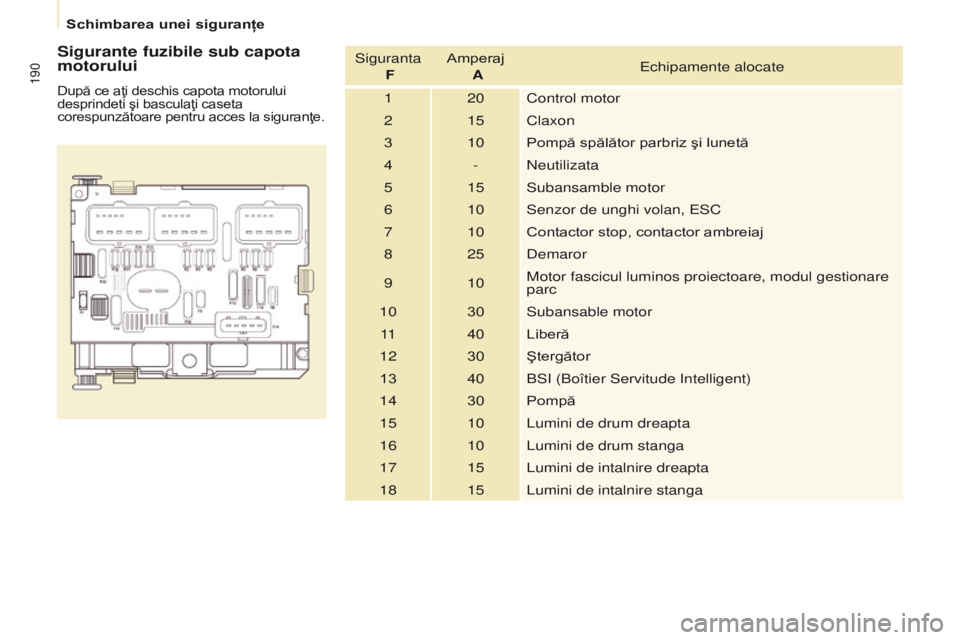

Sigurante fuzibile sub capota
motorului
După ce aţi deschis capota motorului
desprindeti şi basculaţi caseta
corespunzătoare pentru acces la siguranţe.
Siguranta F Amperaj
A Echipamente alocate
1 20 Control motor
2 15 Claxon
3 10Pompă spălător parbriz şi lunetă
4 -
n

eutilizata
5 15 Subansamble motor
6 10 Senzor de unghi volan, ESC
7 10 Contactor stop, contactor ambreiaj
8 25 Demaror
9 10 Motor fascicul luminos proiectoare, modul gestionare
parc
10 30Subansable motor
11 40Liberă
12 30 Ştergător
13 40 BS
i (Boîtier Servitude i ntelligent)
14 30 Pompă
15 10 Lumini de drum dreapta
16 10 Lumini de drum stanga
17 15 Lumini de intalnire dreapta
18 15 Lumini de intalnire stanga
Schimbarea unei siguranţe

191
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016

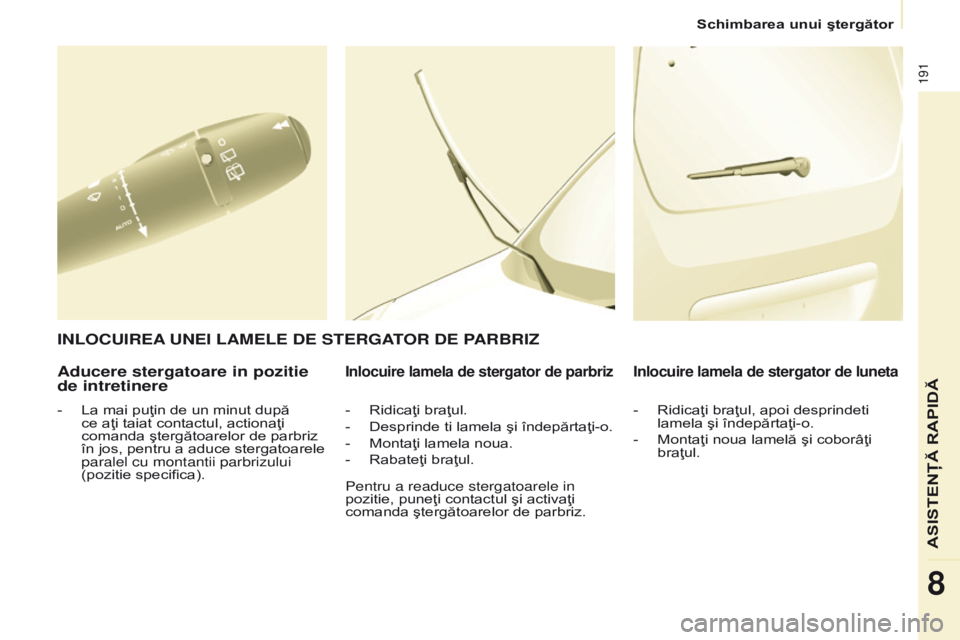

Aducere stergatoare in pozitie
de intretinereInlocuire lamela de stergator de parbriz
- Ridicaţi braţul.
-
Desprinde ti lamela şi îndepărtaţi-o.
-


Montaţi lamela noua.
-


Rabateţi braţul.
Inlocuire lamela de stergator de luneta
- Ridicaţi braţul, apoi desprindeti
lamela şi îndepărtaţi-o.
-

Montaţi noua lamelă şi coborâţi
braţul.
INLOCUIREA UNEI LAMELE DE STERGATOR DE PARBRIZ
- La mai puţin de un minut după
ce aţi taiat contactul, actionaţi
comanda ştergătoarelor de parbriz
în jos, pentru a aduce stergatoarele
paralel cu montantii parbrizului
(pozitie specifica).
Pentru a readuce stergatoarele in
pozitie, puneţi contactul şi activaţi
comanda ştergătoarelor de parbriz.
ASISTENŢ
 RAPID

8
Schimbarea unui ştergător

192
Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016Berlingo2VP_ro_Chap08_Aide-rapide_ed02-2016

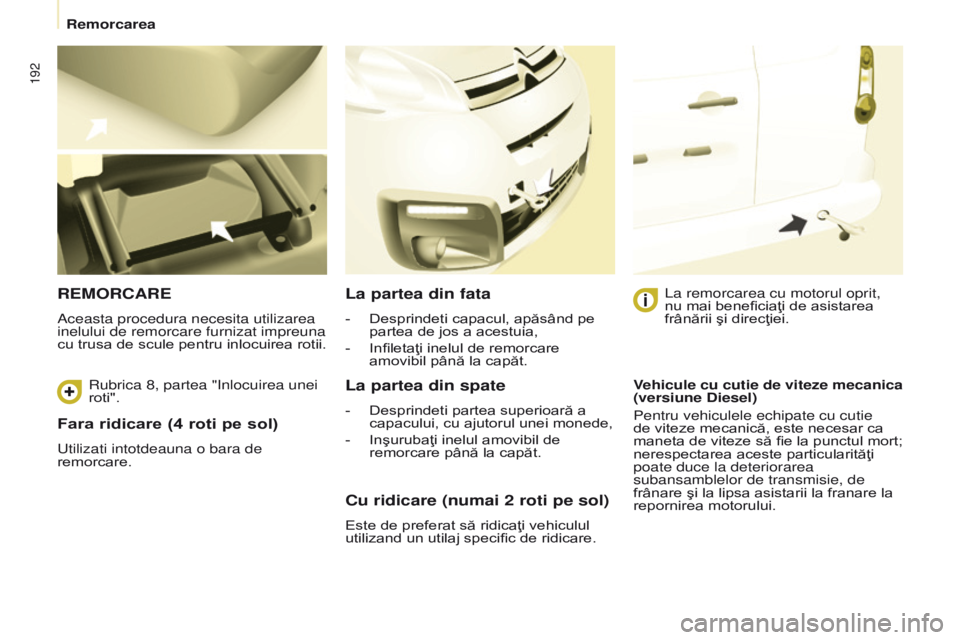

Fara ridicare (4 roti pe sol)
Utilizati intotdeauna o bara de
remorcare.
REMORCARE
Aceasta procedura necesita utilizarea
inelului de remorcare furnizat impreuna
cu trusa de scule pentru inlocuirea rotii.
La partea din fata
- Desprindeti capacul, apăsând pe
partea de jos a acestuia,
-

Infiletaţi inelul de remorcare
amovibil până la capăt.
La partea din spate
- Desprindeti partea superioară a
capacului, cu ajutorul unei monede,
-

Inşurubaţi inelul amovibil de
remorcare până la capăt. La remorcarea cu motorul oprit,
nu mai beneficiaţi de asistarea
frânării şi direcţiei.
Cu ridicare (numai 2 roti pe sol)
Este de preferat să ridicaţi vehiculul
utilizand un utilaj specific de ridicare.
Vehicule cu cutie de viteze mecanica
(versiune Diesel)
Pentru vehiculele echipate cu cutie
de viteze mecanică, este necesar ca
maneta de viteze să fie la punctul mort;
nerespectarea aceste particularităţi
poate duce la deteriorarea
subansamblelor de transmisie, de
frânare şi la lipsa asistarii la franare la
repornirea motorului.
r

ubrica 8, partea "
i
nlocuirea unei
roti".
remorcarea

197
Berlingo2VP_ro_Chap09_Caract-technique_ed02-2016Berlingo2VP_ro_Chap09_Caract-technique_ed02-2016
CARACTERISTICILE
MOT
ORIZARILOR
Caracteristicile motorului (cilindree,
putere maxima, turatie maxima,
energie, emisii de C
o
2...) din
dotarea vehiculului dumneavoastra
sunt mentionate in certificatul de
inmatriculare.
Aceste caracteristici corespund valorilor
omologate pe standul de testare a
motorului, conform reglementarilor
europene (Directiva 1999/99/CE).
Pentru mai multe informatii, consultati,
pe pagina de internet a marcii,
documentatia comerciala a modelului.
Adresati-va retelei C
itroën sau unui
Service autorizat.
MASE SI SARCINI REMORCABILE
Aceste valori, exprimate in kg, sunt
mentionate pe placuta sau eticheta
constructorului.
Sarcinile remorcabile referitoare
la vehiculul dumneavoastra sunt
mentionate pe certificatul de
inmatriculare.
Masa in ordine de mers este egală
cu masa vehiculului gol + conducator
(75
kg) + rezervor plin 90%.
Valorile MTRA şi ale sarcinilor
remorcabile indicate sunt valabile
pentru o altitudine maximă de
1000
metri. Valoarea sarcinii
remorcabile menţionată trebuie redusă
cu 10 % pentru fiecare 1000 metri
suplimentari.
Masa remorcabilă franata, cu report
de sarcină, poate fi marită în măsura
în care reduceţi cu aceeaşi valoare
încărcarea vehiculului tractor, pentru a
nu depăşi MTRA.
temperaturile exterioare
ridicate pot antrena scăderi de
performanţa a vehiculului pentru
protejarea

motorului. Dacă temperatura
exterioară este mai mare de 37 °C,
reduceti masa remorcată.
r

emorcarea cu un vehicul tractor
putin incarcat poate degrada tinuta
de drum a acestuia.
tractarea unei remorci mareste
distanta de franare.
i

n cazul unui vehicul tractor, viteza
maxima autorizata este redusa
(respectaţi legislaţia în vigoare din ţara
dumneavoastră). Sarcina verticala recomandata pe
dispozitivul de remorcare corespunde
masei admise pe sfera de dispozitiv de
remorcare (demontabil cu sau fara scula).
MTAC: masa maxima tehnic admisibila
incarcat.
MTRA: masa totala rulanta autorizata.
Pozitia placutei constructorului
este indicata la rubrica 9, partea
"Elemente de identificare".
În fiecare ţară este imperativa
respectarea sarcinilor remorcabile
admisibile mentionate in legislaţia
locală în vigoare. Pentru a cunoaşte
posibiltăţile de remorcare ale vehiculului
dumneavoastră şi masa totală rulanta
autorizata, consultaţi reţeaua CITROËN.
CArACtEriStiCi tEHniCE
9
Mase

210
Berlingo2VP_ro_Chap10a_SMEGplus_ed02-2016
Nivel 1Nivel 2Nivel 3
Pentru folosirea funcţiilor
telefonului, consultaţi rubrica
" Telephone ".
Pentru gestionarea contactelor
şi adreselor corespondente
consultaţi rubrica "
Telephone".
Navigation (Navigatie) Address (Adresa)
Enter destination (Introducere destinatie)
Contacts (Contacte)
Audio si telematica

229
Berlingo2VP_ro_Chap10a_SMEGplus_ed02-2016
Selectaţi un post radio sau o frecvenţă
(consultaţi rubrica corespunzatoare).Apăsaţi
Radio Media , pentru
afişarea paginii iniţiale.
Apasati pe pagina secundara.
Selectaţi " Settings".
Selectaţi " Radio".
Activati / Dezactivati " RDS
options ".
Apasati pe Radio Media
, pentru a
afisa pagina initiala.
Apasati pe pagina secundara. Apăsaţi tasta "
Save".
Selectati din lista numărul pe care doriti sa
memorati postul radio ales/selectat anterior.
o

apasare lunga pe un numar memoreaza
postul.
Apasati pe "
Frequency".
int

roduceti frecventa completa
(ex.: 92.10 MHz) cu ajutorul tastaturii,
apoi " Confirm " (Validati).
Schimbarea postului de radio
o

apasare a numelui postului de radio in curs
de redare determina afisarea unei liste.
Pentru a schimba postul de radio apasati pe
numele nou selectat. Sau
Apasati pe Radio Media pentru
afisarea paginii initiale.
Selectati " Save".
Memorarea unui post de radioActivare / Dezactivare RDS
SAU
APOI
o apasare pe aceasta tasta memoreaza
p osturile de radio in ordine crescatoare a
frecventei, unul dupa altul.
Apelare posturi de radio memorate
Dacă este activat, sistemul RDS
permite redarea aceluiaşi post
datorită urmăririi frecvenţei. Totuşi,
în unele condiţii, urmărirea postului
RDS nu este asigurată în întreaga
ţară, posturile de radio neacoperind
100 % din teritoriu. Aceasta explică
pierderea recepţiei unui post pe durata
parcurgerii unui traseu.
Audio si telematica
tEHnoLoGiE la BorD
10

231
Berlingo2VP_ro_Chap10a_SMEGplus_ed02-2016
Selectati schimbarea sursei. Apasati pe Radio Media, pentru
afisarea paginii initiale.
Selectati " DAB Radio ".
Selectati " List" in pagina initiala.
Selectati postul de radio din lista propusa. Apasati pe Radio Media
, pentru a
afisa pagina principala.
Apasati pe pagina secundara.
Selectati " Settings".
Selectati " Radio".
Selectati " Urmarire
radio digital/FM " si apoi
" Confirm ".
Urmarire DAB / FM
Radio digital
Sistemul "DAB" nu acopera 100 % din
teritoriu.
in c

azul in care sunetul are o calitate
necorespunzatoare, functia "DAB/
FM options" (urmarire automata DAB
/
FM) asigura continuarea ascultarii
unui anumit post, prin trecerea
automata la postul radio analogic "FM"
corespondent (daca acesta exista). Daca este activata functia "DAB/FM
options", apare un decalaj de cateva
secunde cand sistemul trece la radio
analogic "FM", uneori cu o variatie a
volumului sunetului.
Cand calitatea sunetului digital
redevine corespunzatoare, sistemul
revine automat la "DAB".
Aparatul de radio digital permite
o redare de calitate superioara si
afisarea de informatii grafice privind
actualitatea postului ascultat. Selectati
"List" in prima pagina.
Diferitele "multiplex /ansamblu" va
propun posturi de radio in ordine
alfabetica.
in cazul in care postul "DAB" ascultat nu este
disponibil in "FM" (optiune "
DAB/FM" afisata
in culoarea gri), sau daca functia "DAB/FM
options" nu este activata, apare o intrerupere
a sunetului cand calitatea semnalului digital
devine necorespunzatoare.
sau
Selectati " Radio list " pe pagina
secundara.
Audio si telematica
tEHnoLoGiE la BorD
10
