CITROEN BERLINGO MULTISPACE 2017 InstruktionsbÖcker (in Swedish)

89
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
Kliva in i och ut från rad 3
Kliva in
-
Ställ sätet på rad 2
i bordläget.
Kliva ut
-

Sänk ned nackstödet maximalt.
-


Manövrera det gula reglaget baktill
på ryggstödet på rad 2.
-


Fäll ryggstödet till bordläget. Kontrollera att mittbältet är
korrekt placerat i sin fördjupning i
takpanelen.
-


T
ippa sätet till det hopvikta läget för
att skapa plats att passera. -

Dra i den röda remmen för att ställa
sätet i det hopvikta läget.
-
T ippa hela enheten framåt.
-
Kliv ut genom sidodörren.
Kontrollera att passageraren på
rad 3

inte har satt en fot på någon
av fästpunkterna för sätena på
rad 2, innan du fäller tillbaka sätet.
ErGOnOMi OCH KOMFOrt
4
säten

90
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
Ta bort sätet
-
Skjut vid behov framsätena framåt.
-


Sänk ned nackstödet.
-


Placera sätet i hopvikt läge.
-


T
ippa hela enheten framåt och lyft
sedan upp den. Montera tillbaka sätet
Dekalen på sätet indikerar på vilken
plats det ska monteras.
-

Placera hakarna mellan de två
stängerna.
-


Fäll sätet bakåt för att låsa
fästpunkterna bak.
-


Använd reglaget för att fälla upp
ryggstödet i utgångsläget.
-


Montera tillb
aka nackstödet.Kontrollera att inga föremål eller
en baksätespassagerares fötter
blockerar fästpunkterna och
förhindrar att enheten spärras
korrekt.
Handhavande av säten på rad 2
säten

91
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
Handhavande av säten på rad 3
Demontera sätet
-
Sänk ned nackstödet.
-

s täll sätet i hopvikt läge
-

T
ippa hela enheten framåt.
-

Greppa sidostyckena på vardera
sidan om det fällda sätet, luta det
något framåt och lyft upp det. Montera tillbaka sätet
Dekalen på sätet indikerar på vilken
plats det ska monteras.
-


Placera de främre benens hakar
mellan de båda stängerna.
-


Kontrollera att inga föremål eller
en baksätespassagerares fötter
blockerar de bakre fästpunkterna
och att säkerhetsbältet är åtkomligt
och korrekt placerat.
-


Fäll sätet bakåt för att låsa benen
vid fästpunkterna bak.
-


Använd reglaget för att fälla upp
ryggstödet till utgångsläget.
-


Montera tillb
aka nackstödet.
Användning
Efter olika manövrer:
-
ta inte loss ett nackstöd utan att
stoppa undan det eller sätta fast
det i bilen,
-


kontrollera att bilbältena alltid är
åtkomliga och att passagerarna lätt
kan spänna fast dem,
-


ingen passagerare skall sätta sig
i bilen utan att justera och spänna
fast sitt bilbälte.
-


en passagerare som sitter på rad 3


ska vara uppmärksam på att inte
blockera fästpunkterna för sätet på
rad 2,
-


sätena på rad 2
får inte vara fällda
i hopvikt läge framför passagerare
på rad 3, för att undvika all risk för
att sätet oavsiktligt fälls upp och
skadar denna passagerare.
Placera inga tunga föremål på
ryggstödens baksida när de står i
bordläget. De kan förvandlas till farliga
projektiler vid en kraftig inbromsning
eller en kollision.
ErGOnOMi OCH KOMFOrt
4
säten

92
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
VALMÖj LIGHETER OCH OLIKA SÄTESPLACERINGAR
Inredning med 5

platser
säten

93
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016

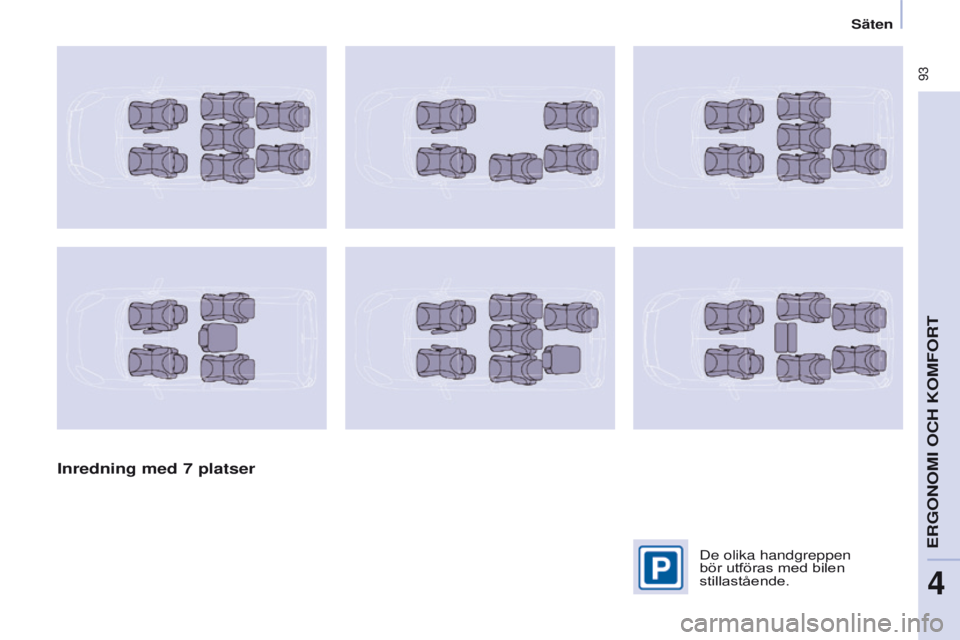

Inredning med 7 platser
De olika handgreppen
bör utföras med bilen
stillastående.
ErGOnOMi OCH KOMFOrt
4
säten

94
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
INREDNING FRAM
1.
u ndre handskfack
Kan finnas med eller utan lock.
Övre handskfack
Det här facket finns på
instrumentbrädan, bakom ratten.
Ett urtag på locket gör det enkelt att
lyfta och öppna det. Håll i locket och
följ med i rörelsen till ändläget.
Gör på samma sätt när du stänger
locket och avsluta med ett lätt tryck på
mitten.
Vätskor som kan spillas ut innebär en
risk för elektrisk kortslutning och alltså
för eventuell brand.
3. Sidofack
4. Väskkrok
Häng upp endast mjuka väskor, som
inte är för tunga.
2. Förvaringslåda och
flaskhållare (1,5 L)
inredning

95
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
Övre förvaringsfack
Förvaringsfacket sitter ovanför
solskydden och kan användas för
att stuva undan olika föremål (tröja,
papper, handskar etc.).
Du kan se och nå föremålen i
utrymmet genom öppningar som döljs
av solskydden.
Maximal vikt i facket är 5 kg.
Placera inga föremål i facket som kan
innebära en risk för passagerarna i
bilen.
Mittkonsol med förvaring
Denna konsol har ett uppskattat extra
förvaringsutrymme. Det är avtagbart
och snäpps fast på en sockel som
dessutom har två mugghållare baktill.
Se till att föremålen (flaska, burk etc.)
som placeras i mugghållarna sitter
stadigt och inte riskerar att falla under
färd.
Alla vätskor som kan spillas ut innebär
en risk för skador, om de kommer i
kontakt med reglagen på förarplatsen
eller mittkonsolen.
Var uppmärksam.
Solskydd
Vik ned solskyddet för att inte bli
bländad framifrån.
I solskyddet på förarens sida finns en
ficka. I den kan du placera biljetter,
kvitton etc.
Förvaring under sätena
Du kan ha förvaringsutrymmen
med eller utan lock i golvet under
framsätena.
Skjut sätet framåt för att komma åt det.
Locket skall lyftas upp bakåt.
ErGOnOMi OCH KOMFOrt
4
inredning

96
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
INREDNING PÃ… SITTPLATSER
Förvaringsutrymmen i golvet
Det finns två förvaringsutrymmen
under golvet i baksätet.
Öppna dem genom att lyfta upp locket.
Fällbara bord
Sätt bordet på plats genom att dra
uppåt och sedan fälla ned det.
Av säkerhetsskäl har bordet
konstruerats så att det lossnar vid ett
kraftigt tryck.
Sätt tillbaka så här: håll bordet lodrätt,
för in den ena sidan och sedan den
andra och tryck en aning.
Placera inte hårda eller tunga föremål
på bordet. De kan bli farliga projektiler
vid plötslig inbromsning eller kollision.
PÃ¥ sidan av varje bord finns en
väskkrok.
Sidogardiner
Sidogardiner kan finnas som tillval till
sidoskjutdörrarna.
Du sätter sidogardinen på plats genom
att dra i tungan.
Kontrollera att tungan sitter stadigt fast,
så att gardinen inte skadas då dörren
öppnas.Håll fast i tungan och följ långsamt
med i gardinens rörelse, både vid
höjning och sänkning.
inredning

97
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
MODuTOP-TAK
Det här är ett multifunktionstak som
förlänger det övre förvaringsutrymmet
fram. Det består av följande delar:
Förvaringsfack
Dessa fack finns på vardera sidan av
taket.
Den maximala vikten är: 6 kg.
Den genomskinliga botten gör det
lättare att hitta föremålen som förvaras
i facken.
Placera inga föremål i facken som kan
utgöra en risk för personerna i bilen.
Taklampa
Funktionssättet är detsamma som den
främre taklampans.
Läs mer under rubrik 4, avsnittet
"I kupén", avsnittet "Taklampor".
ErGOnOMi OCH KOMFOrt
4
inredning

98
Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016Berlingo2VP_sv_Chap04_Ergonomie_ed02-2016
Inifrånutifrån
Bakre bagagefack
Detta förvaringsutrymme i taket är
åtkomligt från platserna i baksätet och
från bagageutrymmet.
Från baksätet skjuter du på luckorna
för att öppna det.
Ventilationsmunstycken
Ett reglage med 3 lägen ger dig
möjlig het att ställa in luftflödet.
Dessa ventilationsmunstycken
kompletteras av en doftpatron.
Från bilens bagageutrymme sätter du
tummen i urtaget och drar i handtaget
för att öppna det.
Öppna försiktigt för att undvika
att föremål som placerats i detta
takfack eventuellt ramlar ner.
Den maximala vikten är: 10

kg.
inredning
