CITROEN BERLINGO VAN 2019 Manual do condutor (in Portuguese)

139

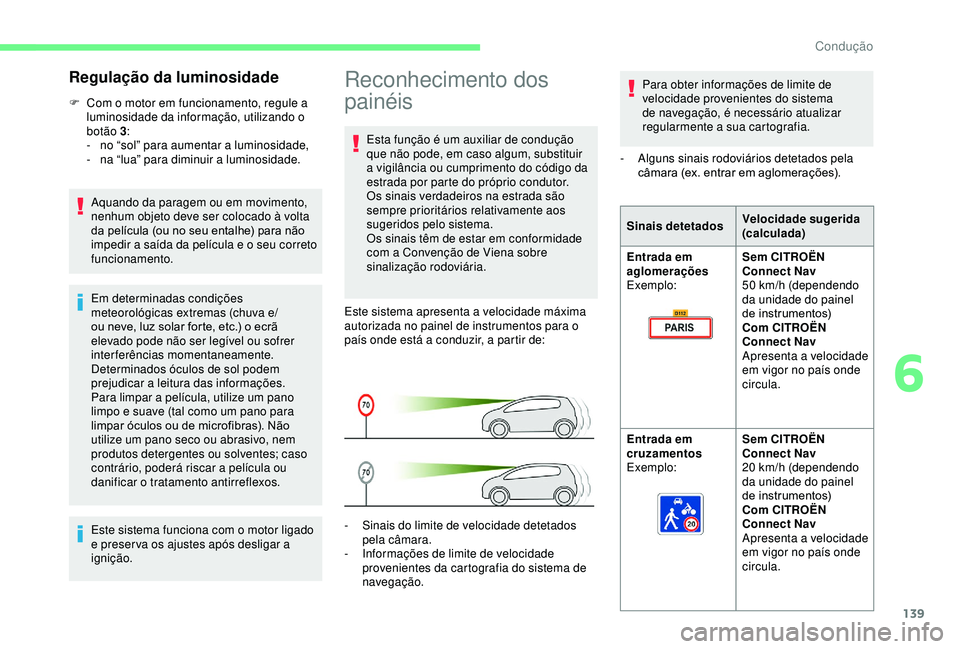

Reconhecimento dos
painéis
Esta função é um auxiliar de condução
que não pode, em caso algum, substituir
a vigilância ou cumprimento do código da
estrada por parte do próprio condutor.
Os sinais verdadeiros na estrada são
sempre prioritários relativamente aos
sugeridos pelo sistema.
Os sinais têm de estar em conformidade
com a Convenção de Viena sobre
sinalização rodoviária.
Este sistema apresenta a velocidade máxima
autorizada no painel de instrumentos para o
país onde está a conduzir, a partir de:
-

S
inais do limite de velocidade detetados
pela câmara.
-

I

nformações de limite de velocidade
provenientes da cartografia do sistema de
navegação.
Regulação da luminosidade
F Com o motor em funcionamento, regule a luminosidade da informação, utilizando o
botão 3 :
-

n
o “sol” para aumentar a luminosidade,
-
na

“lua” para diminuir a luminosidade.
Aquando da paragem ou em movimento,
nenhum objeto deve ser colocado à volta
da película (ou no seu entalhe) para não
impedir a saída da película e o seu correto
funcionamento.
Em determinadas condições
meteorológicas extremas (chuva e/
ou neve, luz solar forte, etc.) o ecrã
elevado pode não ser legível ou sofrer
interferências momentaneamente.
Determinados óculos de sol podem
prejudicar a leitura das informações.
Para limpar a película, utilize um pano
limpo e suave (tal como um pano para
limpar óculos ou de microfibras). Não
utilize um pano seco ou abrasivo, nem
produtos detergentes ou solventes; caso
contrário, poderá riscar a película ou
danificar o tratamento antirreflexos.
Este sistema funciona com o motor ligado
e preser va os ajustes após desligar a
ignição. Para obter informações de limite de
velocidade provenientes do sistema
de navegação, é necessário atualizar
regularmente a sua cartografia.
-

A
lguns sinais rodoviários detetados pela
câmara (ex. entrar em aglomerações).
Sinais detetados Velocidade sugerida
(calculada)
Entrada em
aglomerações
Exemplo: Sem CITROËN
Connect Nav
50


km/h (dependendo
da unidade do painel
de instrumentos)
Com CITROËN
Connect Nav
Apresenta a velocidade
em vigor no país onde
circula.
Entrada em
cruzamentos
Exemplo: Sem CITROËN
Connect Nav
20


km/h (dependendo
da unidade do painel
de instrumentos)
Com CITROËN
Connect Nav
Apresenta a velocidade
em vigor no país onde
circula.
6
Condução

140

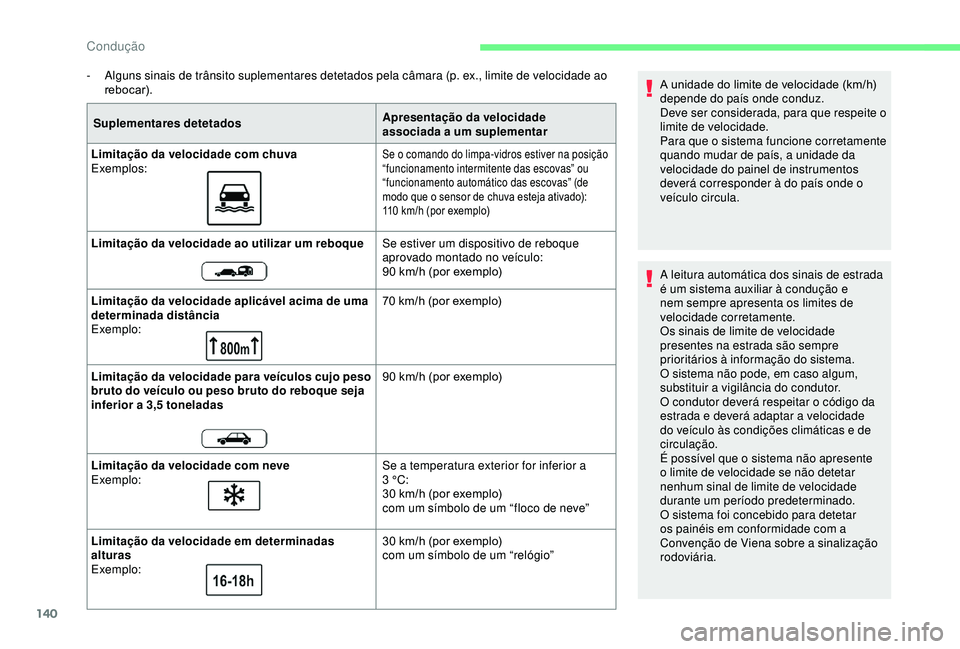

- Alguns sinais de trânsito suplementares detetados pela câmara (p. ex., limite de velocidade ao rebocar).
Suplementares detetados Apresentação da velocidade
associada a um suplementar
Limitação da velocidade com chuva
Exemplos:
Se o comando do limpa-vidros estiver na posição
“ funcionamento intermitente das escovas” ou
“ funcionamento automático das escovas” (de
modo que o sensor de chuva esteja ativado):
110
km/h (por exemplo)
Limitação da velocidade ao utilizar um reboque Se estiver um dispositivo de reboque
aprovado montado no veículo:
90
km/h (por exemplo)
Limitação da velocidade aplicável acima de uma
determinada distância
Exemplo: 70
km/h (por exemplo)
Limitação da velocidade para veículos cujo peso
bruto do veículo ou peso bruto do reboque seja
inferior a 3,5 toneladas 90
km/h (por exemplo)
Limitação da velocidade com neve
Exemplo: Se a temperatura exterior for inferior a
3


°C:
30
km/h (por exemplo)
com um símbolo de um “ floco de neve”
Limitação da velocidade em determinadas
alturas
Exemplo: 30
km/h (por exemplo)
com um símbolo de um “relógio” A unidade do limite de velocidade (km/h)
depende do país onde conduz.
Deve ser considerada, para que respeite o
limite de velocidade.
Para que o sistema funcione corretamente
quando mudar de país, a unidade da
velocidade do painel de instrumentos
deverá corresponder à do país onde o
veículo circula.
A leitura automática dos sinais de estrada
é um sistema auxiliar à condução e
nem sempre apresenta os limites de
velocidade corretamente.
Os sinais de limite de velocidade
presentes na estrada são sempre
prioritários à informação do sistema.
O sistema não pode, em caso algum,
substituir a vigilância do condutor.
O condutor deverá respeitar o código da
estrada e deverá adaptar a velocidade
do veículo às condições climáticas e de
circulação.
É possível que o sistema não apresente
o limite de velocidade se não detetar
nenhum sinal de limite de velocidade
durante um período predeterminado.
O sistema foi concebido para detetar
os painéis em conformidade com a
Convenção de Viena sobre a sinalização
rodoviária.
Condução

141

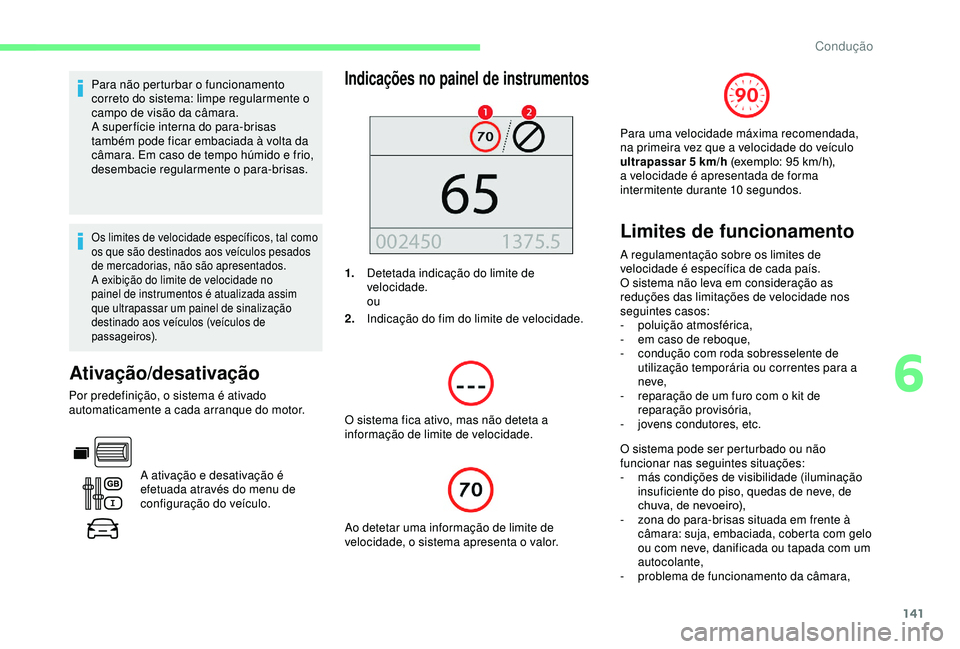

Para não perturbar o funcionamento
correto do sistema: limpe regularmente o
campo de visão da câmara.
A super fície interna do para-brisas
também pode ficar embaciada à volta da
câmara. Em caso de tempo húmido e frio,
desembacie regularmente o para-brisas.
Os limites de velocidade específicos, tal como
os que são destinados aos veículos pesados
de mercadorias, não são apresentados.
A exibição do limite de velocidade no
painel de instrumentos é atualizada assim
que ultrapassar um painel de sinalização
destinado aos veículos (veículos de
passageiros).
Ativação/desativação
Por predefinição, o sistema é ativado
automaticamente a cada arranque do motor.
Indicações no painel de instrumentos
1.Detetada indicação do limite de
velocidade.
ou
2. Indicação do fim do limite de velocidade.
O sistema fica ativo, mas não deteta a
informação de limite de velocidade.
Ao detetar uma informação de limite de
velocidade, o sistema apresenta o valor.
A ativação e desativação é
efetuada através do menu de
configuração do veículo.
Limites de funcionamento
A regulamentação sobre os limites de
velocidade é específica de cada país.
O sistema não leva em consideração as
reduções das limitações de velocidade nos
seguintes casos:
-

p
oluição atmosférica,
-

e
m caso de reboque,
-

c
ondução com roda sobresselente de
utilização temporária ou correntes para a
neve,
-

r
eparação de um furo com o kit de
reparação provisória,
-

j
ovens condutores, etc.
Para uma velocidade máxima recomendada,
na primeira vez que a velocidade do veículo
ultrapassar 5


km/h
(exemplo: 95 km/h),
a velocidade é apresentada de forma
intermitente durante 10

segundos.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
-
m
ás condições de visibilidade (iluminação
insuficiente do piso, quedas de neve, de
chuva, de nevoeiro),
-

z
ona do para-brisas situada em frente à
câmara: suja, embaciada, coberta com gelo
ou com neve, danificada ou tapada com um
autocolante,
-

p
roblema de funcionamento da câmara,
6
Condução

142

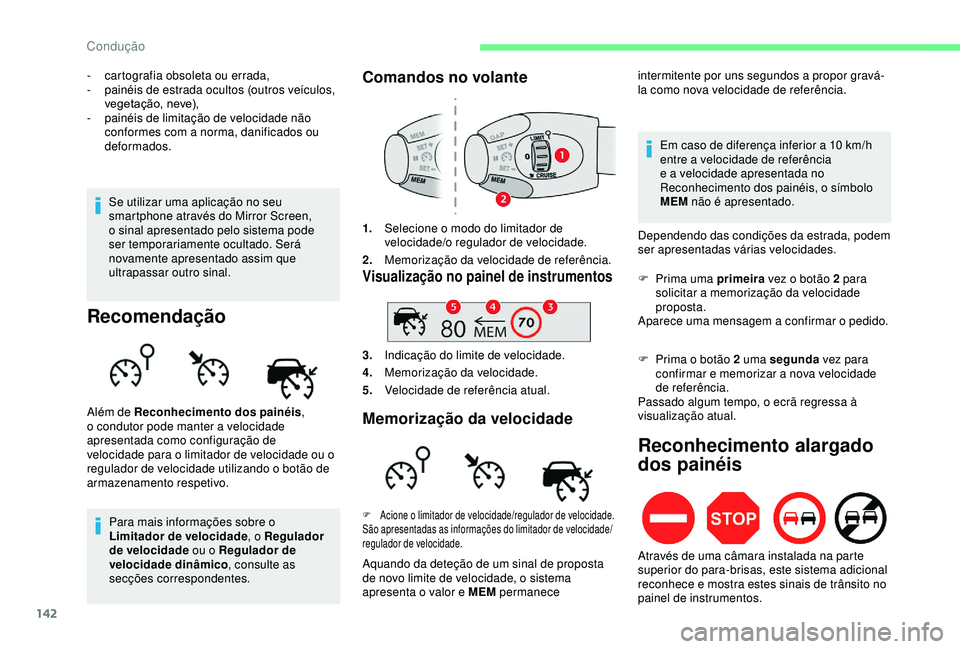

- cartografia obsoleta ou errada,
- p ainéis de estrada ocultos (outros veículos,
vegetação, neve),
-

p
ainéis de limitação de velocidade não
conformes com a norma, danificados ou
deformados.
Recomendação
Para mais informações sobre o
Limitador de velocidade , o Regulador
de velocidade ou o Regulador de
velocidade dinâmico , consulte as
secções correspondentes.
Comandos no volante
1. Selecione o modo do limitador de
velocidade/o regulador de velocidade.
2. Memorização da velocidade de referência.
Visualização no painel de instrumentos
3.Indicação do limite de velocidade.
4. Memorização da velocidade.
5. Velocidade de referência atual.
Memorização da velocidadeAlém de Reconhecimento dos painéis ,
o condutor pode manter a velocidade
apresentada como configuração de
velocidade para o limitador de velocidade ou o
regulador de velocidade utilizando o botão de
armazenamento respetivo.
F Acione o limitador de velocidade/regulador de velocidade.
São apresentadas as informações do limitador de velocidade/
regulador de velocidade.
Aquando da deteção de um sinal de proposta
de novo limite de velocidade, o sistema
apresenta o valor e MEM permanece
Se utilizar uma aplicação no seu
smartphone através do Mirror Screen,
o sinal apresentado pelo sistema pode
ser temporariamente ocultado. Será
novamente apresentado assim que
ultrapassar outro sinal.
intermitente por uns segundos a propor gravá-
la como nova velocidade de referência.
Em caso de diferença inferior a 10 km/h
entre a velocidade de referência
e a velocidade apresentada no
Reconhecimento dos painéis, o símbolo
MEM não é apresentado.
Dependendo das condições da estrada, podem
ser apresentadas várias velocidades.
F
P
rima uma primeira
vez o botão 2 para
solicitar a memorização da velocidade
proposta.
Aparece uma mensagem a confirmar o pedido.
F
P
rima o botão 2 uma segunda
vez para
confirmar e memorizar a nova velocidade
de referência.
Passado algum tempo, o ecrã regressa à
visualização atual.
Reconhecimento alargado
dos painéis
Através de uma câmara instalada na parte
superior do para-brisas, este sistema adicional
reconhece e mostra estes sinais de trânsito no
painel de instrumentos.
Condução

143

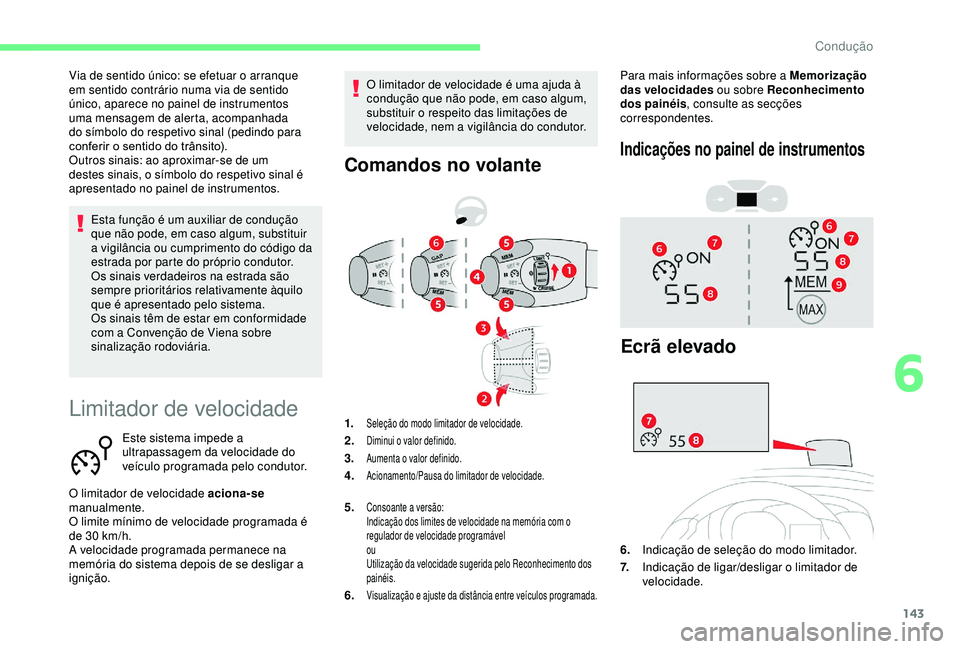

Limitador de velocidade
Este sistema impede a
ultrapassagem da velocidade do
veículo programada pelo condutor.
O limitador de velocidade aciona-se
manualmente.
O limite mínimo de velocidade programada é
de 30

km/h.
A velocidade programada permanece na
memória do sistema depois de se desligar a
ignição. O limitador de velocidade é uma ajuda à
condução que não pode, em caso algum,
substituir o respeito das limitações de
velocidade, nem a vigilância do condutor.
Esta função é um auxiliar de condução
que não pode, em caso algum, substituir
a vigilância ou cumprimento do código da
estrada por parte do próprio condutor.
Os sinais verdadeiros na estrada são
sempre prioritários relativamente àquilo
que é apresentado pelo sistema.
Os sinais têm de estar em conformidade
com a Convenção de Viena sobre
sinalização rodoviária.
Via de sentido único: se efetuar o arranque
em sentido contrário numa via de sentido
único, aparece no painel de instrumentos
uma mensagem de alerta, acompanhada
do símbolo do respetivo sinal (pedindo para
conferir o sentido do trânsito).
Outros sinais: ao aproximar-se de um
destes sinais, o símbolo do respetivo sinal é
apresentado no painel de instrumentos.
Comandos no volante
1.Seleção do modo limitador de velocidade.
2.Diminui o valor definido.
3.Aumenta o valor definido.
4.Acionamento/Pausa do limitador de velocidade.
5.Consoante a versão:
Indicação dos limites de velocidade na memória com o
regulador de velocidade programável
ou
Utilização da velocidade sugerida pelo Reconhecimento dos
painéis.
6.Visualização e ajuste da distância entre veículos programada.
Para mais informações sobre a Memorização
das velocidades
ou sobre Reconhecimento
dos painéis , consulte as secções
correspondentes.
Indicações no painel de instrumentos
Ecrã elevado
6. Indicação de seleção do modo limitador.
7. Indicação de ligar/desligar o limitador de
velocidade.
6
Condução

144

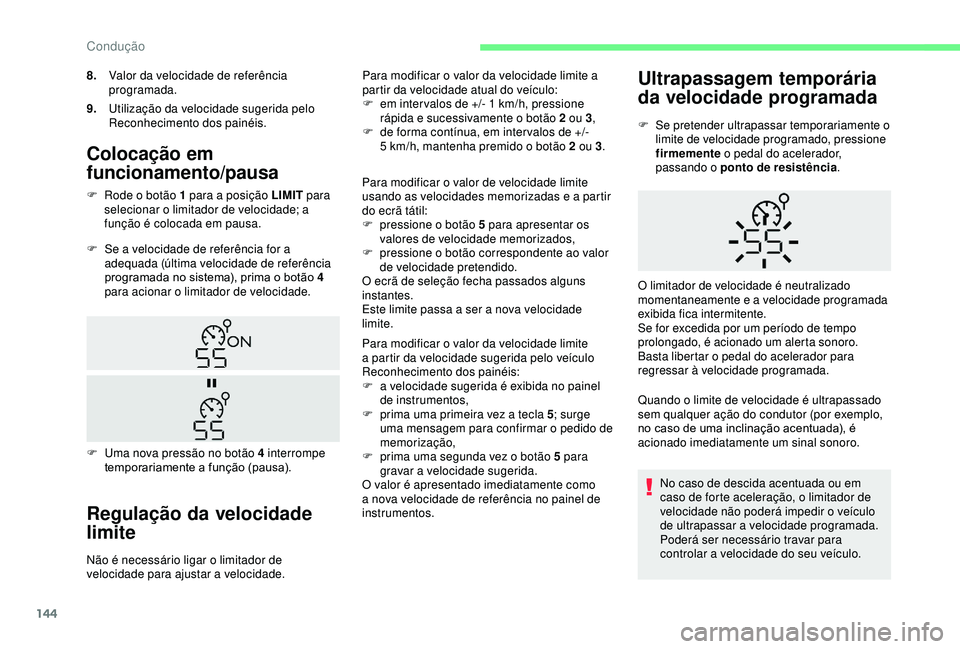

Colocação em
funcionamento/pausa
F Se a velocidade de referência for a adequada (última velocidade de referência
programada no sistema), prima o botão 4
para acionar o limitador de velocidade.
Regulação da velocidade
limite
Não é necessário ligar o limitador de
velocidade para ajustar a velocidade. Para modificar o valor da velocidade limite a
partir da velocidade atual do veículo:
F

e
m inter valos de +/- 1 km/h, pressione
rápida e sucessivamente o botão 2 ou 3 ,
F
d
e forma contínua, em inter valos de +/-
5 km/h, mantenha premido o botão 2 ou 3
.
F
R
ode o botão 1 para a posição LIMIT
para
selecionar o limitador de velocidade; a
função é colocada em pausa.
F
U
ma nova pressão no botão 4 interrompe
temporariamente a função (pausa).
8.
Valor da velocidade de referência
programada.
9. Utilização da velocidade sugerida pelo
Reconhecimento dos painéis.
Para modificar o valor de velocidade limite
usando as velocidades memorizadas e a partir
do ecrã tátil:
F
p
ressione o botão 5 para apresentar os
valores de velocidade memorizados,
F
p
ressione o botão correspondente ao valor
de velocidade pretendido.
O ecrã de seleção fecha passados alguns
instantes.
Este limite passa a ser a nova velocidade
limite.
Para modificar o valor da velocidade limite
a partir da velocidade sugerida pelo veículo
Reconhecimento dos painéis:
F
a v
elocidade sugerida é exibida no painel
de instrumentos,
F
p
rima uma primeira vez a tecla 5
; surge
uma mensagem para confirmar o pedido de
memorização,
F
p
rima uma segunda vez o botão 5 para
gravar a velocidade sugerida.
O valor é apresentado imediatamente como
a nova velocidade de referência no painel de
instrumentos.
Ultrapassagem temporária
da velocidade programada
F Se pretender ultrapassar temporariamente o limite de velocidade programado, pressione
firmemente o pedal do acelerador,
passando o ponto de resistência .
Quando o limite de velocidade é ultrapassado
sem qualquer ação do condutor (por exemplo,
no caso de uma inclinação acentuada), é
acionado imediatamente um sinal sonoro.
No caso de descida acentuada ou em
caso de forte aceleração, o limitador de
velocidade não poderá impedir o veículo
de ultrapassar a velocidade programada.
Poderá ser necessário travar para
controlar a velocidade do seu veículo.
O limitador de velocidade é neutralizado
momentaneamente e a velocidade programada
exibida fica intermitente.
Se for excedida por um período de tempo
prolongado, é acionado um alerta sonoro.
Basta libertar o pedal do acelerador para
regressar à velocidade programada.
Condução

145

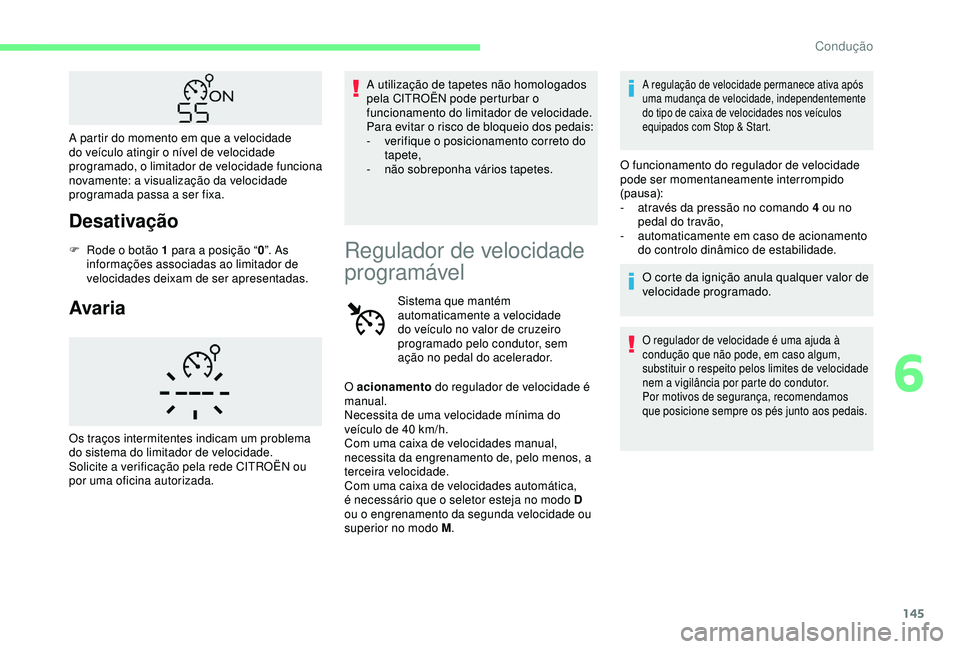

Desativação
F Rode o botão 1 para a posição “0”. As
informações associadas ao limitador de
velocidades deixam de ser apresentadas.
Avaria
A utilização de tapetes não homologados
pela CITROËN pode perturbar o
funcionamento do limitador de velocidade.
Para evitar o risco de bloqueio dos pedais:
-

v
erifique o posicionamento correto do
tapete,
-
não

sobreponha vários tapetes.
Os traços intermitentes indicam um problema
do sistema do limitador de velocidade.
Solicite a verificação pela rede CITROËN ou
por uma oficina autorizada.
Regulador de velocidade
programável
Sistema que mantém
automaticamente a velocidade
do veículo no valor de cruzeiro
programado pelo condutor, sem
ação no pedal do acelerador.
A regulação de velocidade permanece ativa após
uma mudança de velocidade, independentemente
do tipo de caixa de velocidades nos veículos
equipados com Stop & Start.
O funcionamento do regulador de velocidade
pode ser momentaneamente interrompido
(pausa):
-
a
través da pressão no comando 4 ou no
pedal do travão,
-

a
utomaticamente em caso de acionamento
do controlo dinâmico de estabilidade.
O corte da ignição anula qualquer valor de
velocidade programado.
O regulador de velocidade é uma ajuda à
condução que não pode, em caso algum,
substituir o respeito pelos limites de velocidade
nem a vigilância por parte do condutor.
Por motivos de segurança, recomendamos
que posicione sempre os pés junto aos pedais.
O acionamento do regulador de velocidade é
manual.
Necessita de uma velocidade mínima do
veículo de 40
km/h.
Com uma caixa de velocidades manual,
necessita da engrenamento de, pelo menos, a
terceira velocidade.
Com uma caixa de velocidades automática,
é necessário que o seletor esteja no modo D
ou o engrenamento da segunda velocidade ou
superior no modo M .
A partir do momento em que a velocidade
do veículo atingir o nível de velocidade
programado, o limitador de velocidade funciona
novamente: a visualização da velocidade
programada passa a ser fixa.
6
Condução

146

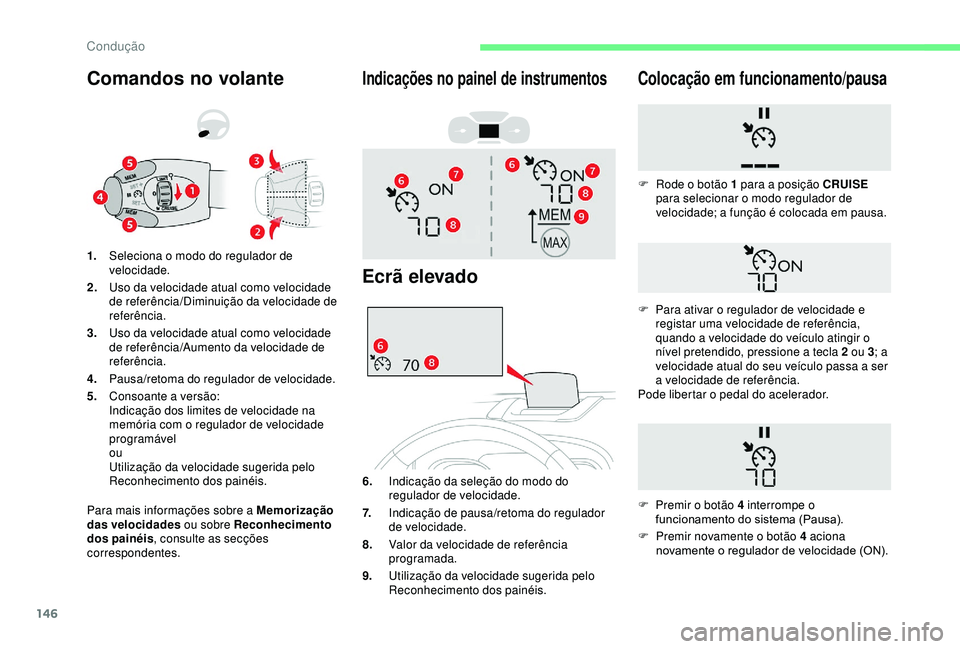

Comandos no volante
Para mais informações sobre a Memorização
das velocidades ou sobre Reconhecimento
dos painéis , consulte as secções
correspondentes. 1. Seleciona o modo do regulador de
velocidade.
2. Uso da velocidade atual como velocidade
de referência/Diminuição da velocidade de
referência.
3. Uso da velocidade atual como velocidade
de referência/Aumento da velocidade de
referência.
4. Pausa/retoma do regulador de velocidade.
5. Consoante a versão:
Indicação dos limites de velocidade na
memória com o regulador de velocidade
programável
ou
Utilização da velocidade sugerida pelo
Reconhecimento dos painéis.
Indicações no painel de instrumentos
Ecrã elevado
6. Indicação da seleção do modo do
regulador de velocidade.
7. Indicação de pausa/retoma do regulador
de velocidade.
8. Valor da velocidade de referência
programada.
9. Utilização da velocidade sugerida pelo
Reconhecimento dos painéis.
Colocação em funcionamento/pausa
F Premir novamente o botão 4 aciona
novamente o regulador de velocidade (ON).
F

R
ode o botão 1 para a posição CRUISE

para selecionar o modo regulador de
velocidade; a função é colocada em pausa.
F
P
ara ativar o regulador de velocidade e
registar uma velocidade de referência,
quando a velocidade do veículo atingir o
nível pretendido, pressione a tecla 2 ou 3 ; a
velocidade atual do seu veículo passa a ser
a velocidade de referência.
Pode libertar o pedal do acelerador.
F
P
remir o botão 4 interrompe o
funcionamento do sistema (Pausa).
Condução

147

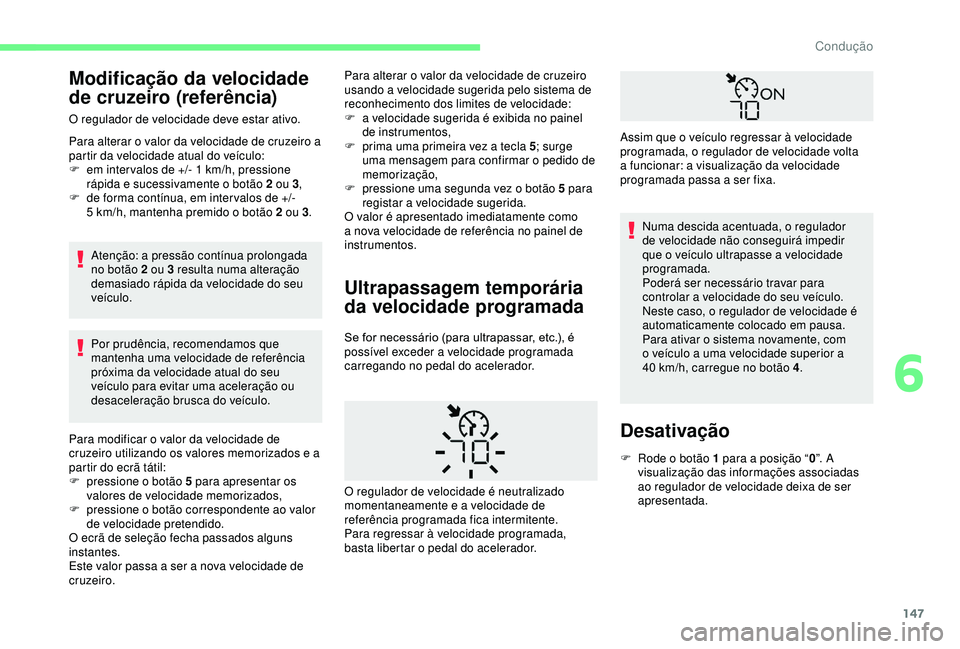

Modificação da velocidade
de cruzeiro (referência)
O regulador de velocidade deve estar ativo.
Para alterar o valor da velocidade de cruzeiro a
partir da velocidade atual do veículo:
F
e
m inter valos de +/- 1 km/h, pressione
rápida e sucessivamente o botão 2 ou 3 ,
F

d
e forma contínua, em inter valos de +/-
5
km/h, mantenha premido o botão 2 ou 3 .
Atenção: a pressão contínua prolongada
no botão 2 ou 3 resulta numa alteração
demasiado rápida da velocidade do seu
veículo.
Por prudência, recomendamos que
mantenha uma velocidade de referência
próxima da velocidade atual do seu
veículo para evitar uma aceleração ou
desaceleração brusca do veículo.
Para modificar o valor da velocidade de
cruzeiro utilizando os valores memorizados e a
partir do ecrã tátil:
F

p
ressione o botão 5 para apresentar os
valores de velocidade memorizados,
F

p
ressione o botão correspondente ao valor
de velocidade pretendido.
O ecrã de seleção fecha passados alguns
instantes.
Este valor passa a ser a nova velocidade de
cruzeiro. Para alterar o valor da velocidade de cruzeiro
usando a velocidade sugerida pelo sistema de
reconhecimento dos limites de velocidade:
F
a v elocidade sugerida é exibida no painel
de instrumentos,
F

p
rima uma primeira vez a tecla 5; surge
uma mensagem para confirmar o pedido de
memorização,
F

p
ressione uma segunda vez o botão 5 para
registar a velocidade sugerida.
O valor é apresentado imediatamente como
a nova velocidade de referência no painel de
instrumentos.
Ultrapassagem temporária
da velocidade programada
Se for necessário (para ultrapassar, etc.), é
possível exceder a velocidade programada
carregando no pedal do acelerador. Numa descida acentuada, o regulador
de velocidade não conseguirá impedir
que o veículo ultrapasse a velocidade
programada.
Poderá ser necessário travar para
controlar a velocidade do seu veículo.
Neste caso, o regulador de velocidade é
automaticamente colocado em pausa.
Para ativar o sistema novamente, com
o veículo a uma velocidade superior a
40
km/h, carregue no botão 4.
Desativação
F Rode o botão 1 para a posição “ 0”. A
visualização das informações associadas
ao regulador de velocidade deixa de ser
apresentada.
O regulador de velocidade é neutralizado
momentaneamente e a velocidade de
referência programada fica intermitente.
Para regressar à velocidade programada,
basta libertar o pedal do acelerador. Assim que o veículo regressar à velocidade
programada, o regulador de velocidade volta
a funcionar: a visualização da velocidade
programada passa a ser fixa.
6
Condução

148

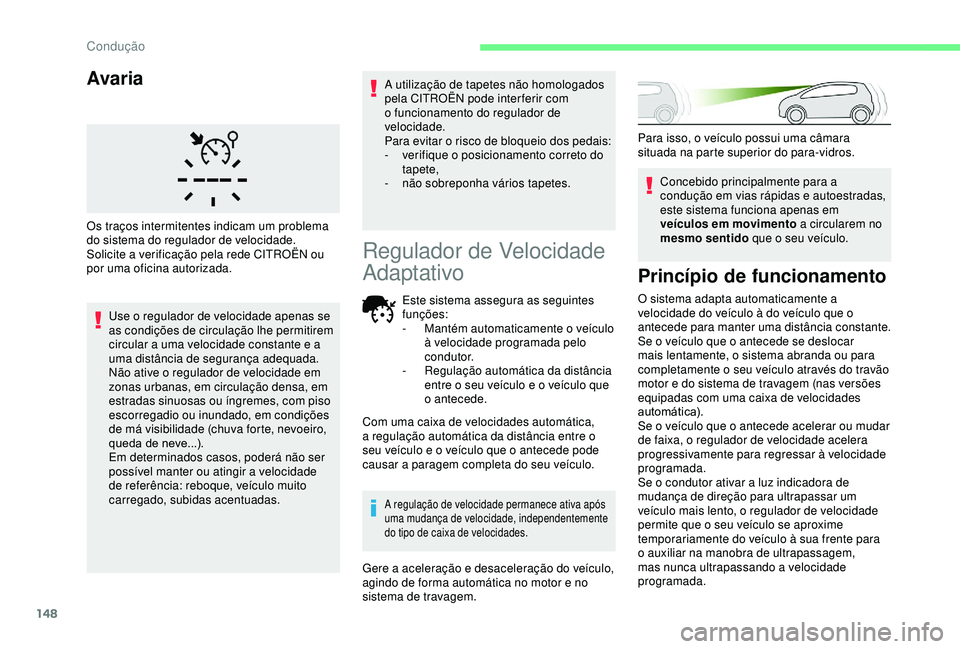

Avaria
Use o regulador de velocidade apenas se
as condições de circulação lhe permitirem
circular a uma velocidade constante e a
uma distância de segurança adequada.
Não ative o regulador de velocidade em
zonas urbanas, em circulação densa, em
estradas sinuosas ou íngremes, com piso
escorregadio ou inundado, em condições
de má visibilidade (chuva forte, nevoeiro,
queda de neve...).
Em determinados casos, poderá não ser
possível manter ou atingir a velocidade
de referência: reboque, veículo muito
carregado, subidas acentuadas.A utilização de tapetes não homologados
pela CITROËN pode inter ferir com
o funcionamento do regulador de
velocidade.
Para evitar o risco de bloqueio dos pedais:
-

v
erifique o posicionamento correto do
tapete,
-
não
sobreponha vários tapetes.
Os traços intermitentes indicam um problema
do sistema do regulador de velocidade.
Solicite a verificação pela rede CITROËN ou
por uma oficina autorizada. Este sistema assegura as seguintes
funções:
- M antém automaticamente o veículo
à velocidade programada pelo
condutor.
-

R
egulação automática da distância
entre o seu veículo e o veículo que
o antecede.
Com uma caixa de velocidades automática,
a regulação automática da distância entre o
seu veículo e o veículo que o antecede pode
causar a paragem completa do seu veículo.
A regulação de velocidade permanece ativa após
uma mudança de velocidade, independentemente
do tipo de caixa de velocidades.
Gere a aceleração e desaceleração do veículo,
agindo de forma automática no motor e no
sistema de travagem.
Regulador de Velocidade
Adaptativo
Para isso, o veículo possui uma câmara
situada na parte superior do para-vidros.
Princípio de funcionamento
O sistema adapta automaticamente a
velocidade do veículo à do veículo que o
antecede para manter uma distância constante.
Se o veículo que o antecede se deslocar
mais lentamente, o sistema abranda ou para
completamente o seu veículo através do travão
motor e do sistema de travagem (nas versões
equipadas com uma caixa de velocidades
automática).
Se o veículo que o antecede acelerar ou mudar
de faixa, o regulador de velocidade acelera
progressivamente para regressar à velocidade
programada.
Se o condutor ativar a luz indicadora de
mudança de direção para ultrapassar um
veículo mais lento, o regulador de velocidade
permite que o seu veículo se aproxime
temporariamente do veículo à sua frente para
o auxiliar na manobra de ultrapassagem,
mas nunca ultrapassando a velocidade
programada. Concebido principalmente para a
condução em vias rápidas e autoestradas,
este sistema funciona apenas em
veículos em movimento
a circularem no
mesmo sentido que o seu veículo.
Condução
