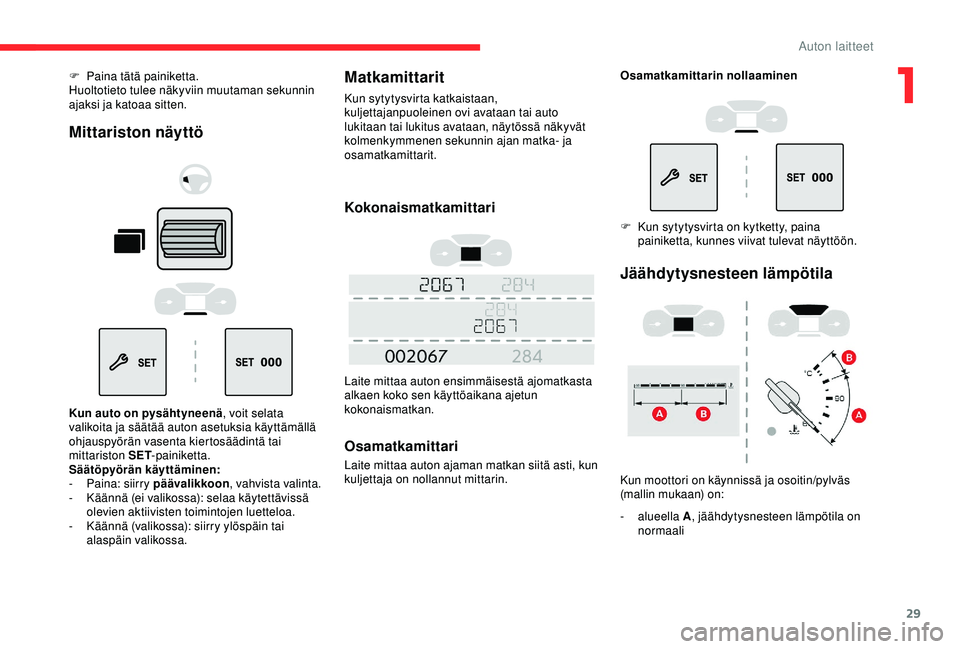

Page 31 of 320
29
F Paina tätä painiketta.
Huoltotieto tulee näkyviin muutaman sekunnin
ajaksi ja katoaa sitten.
Mittariston näyttö
Kun auto on pysähtyneenä, voit selata
valikoita ja säätää auton asetuksia käyttämällä
ohjauspyörän vasenta kiertosäädintä tai
mittariston SET -painiketta.
Säätöpyörän käyttäminen:
-
P
aina: siirry päävalikkoon , vahvista valinta.
-
K
äännä (ei valikossa): selaa käytettävissä
olevien aktiivisten toimintojen luetteloa.
-
K
äännä (valikossa): siirry ylöspäin tai
alaspäin valikossa.
Matkamittarit
Kun sytytysvirta katkaistaan,
kuljettajanpuoleinen ovi avataan tai auto
lukitaan tai lukitus avataan, näytössä näkyvät
kolmenkymmenen sekunnin ajan matka- ja
osamatkamittarit.
Kokonaismatkamittari
Laite mittaa auton ensimmäisestä ajomatkasta
alkaen koko sen käyttöaikana ajetun
kokonaismatkan.
Osamatkamittari
Laite mittaa auton ajaman matkan siitä asti, kun
kuljettaja on nollannut mittarin. Osamatkamittarin nollaaminen
F
K
un sytytysvirta on kytketty, paina
painiketta, kunnes viivat tulevat näyttöön.
Jäähdytysnesteen lämpötila
Kun moottori on käynnissä ja osoitin/pylväs
(mallin mukaan) on:
-
alueella A, jäähdytysnesteen lämpötila on
normaali
1
Auton laitteet

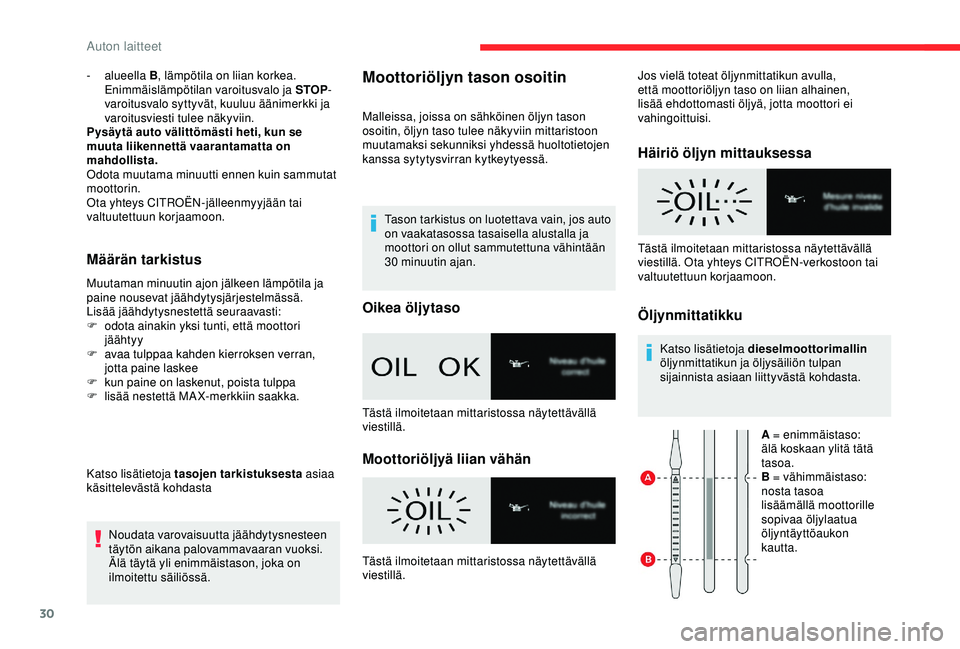

Page 32 of 320
30
- alueella B, lämpötila on liian korkea.
Enimmäislämpötilan varoitusvalo ja STOP -
varoitusvalo syttyvät, kuuluu äänimerkki ja
varoitusviesti tulee näkyviin.
Pysäytä auto välittömästi heti, kun se
muuta liikennettä vaarantamatta on
mahdollista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
Määrän tarkistus
Muutaman minuutin ajon jälkeen lämpötila ja
paine nousevat jäähdytysjärjestelmässä.
Lisää jäähdytysnestettä seuraavasti:
F
o
dota ainakin yksi tunti, että moottori
jäähtyy
F
a
vaa tulppaa kahden kierroksen verran,
jotta paine laskee
F
k
un paine on laskenut, poista tulppa
F
l
isää nestettä MA X-merkkiin saakka.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta
Noudata varovaisuutta jäähdytysnesteen
täytön aikana palovammavaaran vuoksi.
Älä täytä yli enimmäistason, joka on
ilmoitettu säiliössä.
Moottoriöljyn tason osoitin
Malleissa, joissa on sähköinen öljyn tason
osoitin, öljyn taso tulee näkyviin mittaristoon
muutamaksi sekunniksi yhdessä huoltotietojen
kanssa sytytysvirran kytkeytyessä.
Tason tarkistus on luotettava vain, jos auto
on vaakatasossa tasaisella alustalla ja
moottori on ollut sammutettuna vähintään
30
minuutin ajan.
Oikea öljytaso
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä.
Moottoriöljyä liian vähän
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jotta moottori ei
vahingoittuisi.
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä.
Häiriö öljyn mittauksessa
Öljynmittatikku
Katso lisätietoja dieselmoottorimallin
öljynmittatikun ja öljysäiliön tulpan
sijainnista asiaan liittyvästä kohdasta.
A = enimmäistaso:
älä koskaan ylitä tätä
tasoa.
B = vähimmäistaso:
nosta tasoa
lisäämällä moottorille
sopivaa öljylaatua
öljyntäyttöaukon
kautta.
Tästä ilmoitetaan mittaristossa näytettävällä
viestillä. Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Auton laitteet

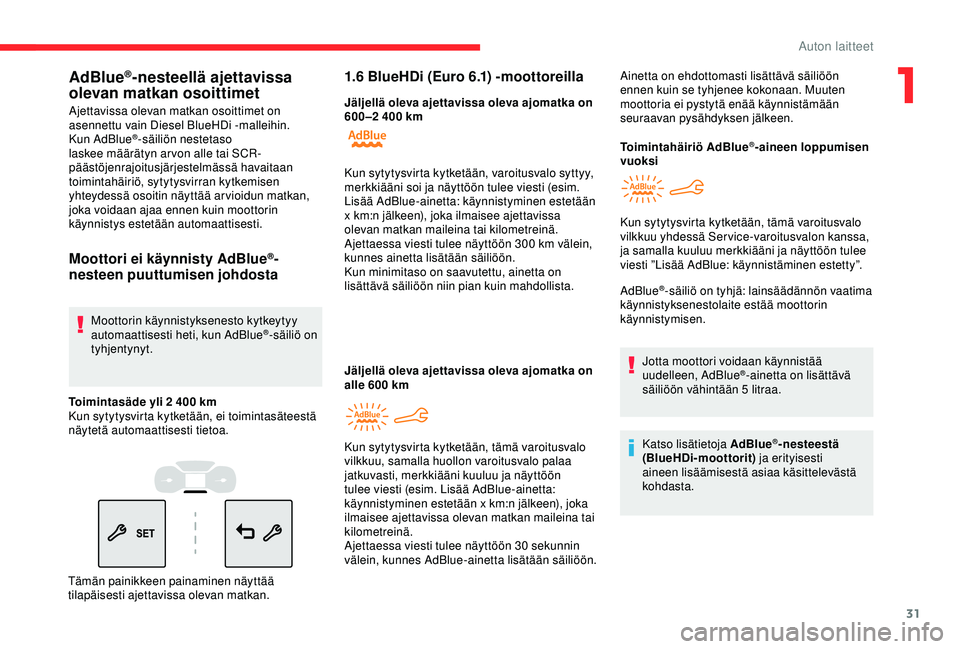

Page 33 of 320
31
AdBlue®-nesteellä ajettavissa
olevan matkan osoittimet
Ajettavissa olevan matkan osoittimet on
asennettu vain Diesel BlueHDi -malleihin.
Kun AdBlue
®-säiliön nestetaso
laskee määrätyn arvon alle tai SCR-
päästöjenrajoitusjärjestelmässä havaitaan
toimintahäiriö, sytytysvirran kytkemisen
yhteydessä osoitin näyttää arvioidun matkan,
joka voidaan ajaa ennen kuin moottorin
käynnistys estetään automaattisesti.
Moottori ei käynnisty AdBlue®-
nesteen puuttumisen johdosta
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö on
tyhjentynyt.
Toimintasäde yli 2
400
km
Kun sytytysvirta kytketään, ei toimintasäteestä
näytetä automaattisesti tietoa.
Tämän painikkeen painaminen näyttää
tilapäisesti ajettavissa olevan matkan.
1.6 BlueHDi (Euro 6.1) -moottoreilla
Jäljellä oleva ajettavissa oleva ajomatka on
600 –2 400 km
Jäljellä oleva ajettavissa oleva ajomatka on
alle 600
km
Kun sytytysvirta kytketään, varoitusvalo syttyy,
merkkiääni soi ja näyttöön tulee viesti (esim.
Lisää AdBlue-ainetta: käynnistyminen estetään
x km:n jälkeen), joka ilmaisee ajettavissa
olevan matkan maileina tai kilometreinä.
Ajettaessa viesti tulee näyttöön 300
km välein,
kunnes ainetta lisätään säiliöön.
Kun minimitaso on saavutettu, ainetta on
lisättävä säiliöön niin pian kuin mahdollista.
Kun sytytysvirta kytketään, tämä varoitusvalo
vilkkuu, samalla huollon varoitusvalo palaa
jatkuvasti, merkkiääni kuuluu ja näyttöön
tulee viesti (esim. Lisää AdBlue-ainetta:
käynnistyminen estetään x km:n jälkeen), joka
ilmaisee ajettavissa olevan matkan maileina tai
kilometreinä.
Ajettaessa viesti tulee näyttöön 30
sekunnin
välein, kunnes AdBlue-ainetta lisätään säiliöön. Ainetta on ehdottomasti lisättävä säiliöön
ennen kuin se tyhjenee kokonaan. Muuten
moottoria ei pystytä enää käynnistämään
seuraavan pysähdyksen jälkeen.
Toimintahäiriö AdBlue
®-aineen loppumisen
vuoksi
AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
käynnistyksenestolaite estää moottorin
käynnistymisen.
Jotta moottori voidaan käynnistää
uudelleen, AdBlue
®-ainetta on lisättävä
säiliöön vähintään 5 litraa.
Katso lisätietoja AdBlue
®-nesteestä
(BlueHDi-moottorit) ja erityisesti
aineen lisäämisestä asiaa käsittelevästä
kohdasta.
Kun sytytysvirta kytketään, tämä varoitusvalo
vilkkuu yhdessä Service-varoitusvalon kanssa,
ja samalla kuuluu merkkiääni ja näyttöön tulee
viesti ”Lisää AdBlue: käynnistäminen estetty”.
1
Auton laitteet

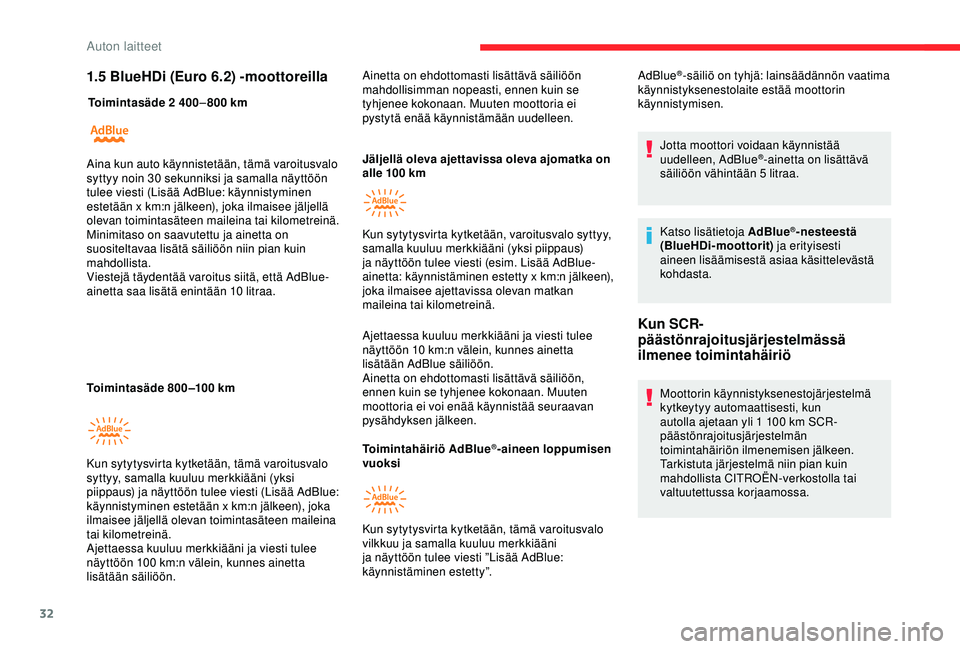

Page 34 of 320
32
1.5 BlueHDi (Euro 6.2) -moottoreilla
Toimintasäde 2 400–800 km
Toimintasäde 800–100
km Jäljellä oleva ajettavissa oleva ajomatka on
alle 100
km
Ajettaessa kuuluu merkkiääni ja viesti tulee
näyttöön 10
km:n välein, kunnes ainetta
lisätään AdBlue säiliöön.
Ainetta on ehdottomasti lisättävä säiliöön,
ennen kuin se tyhjenee kokonaan. Muuten
moottoria ei voi enää käynnistää seuraavan
pysähdyksen jälkeen.
Toimintahäiriö AdBlue
®-aineen loppumisen
vuoksi AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
käynnistyksenestolaite estää moottorin
käynnistymisen.
Jotta moottori voidaan käynnistää
uudelleen, AdBlue
®-ainetta on lisättävä
säiliöön vähintään 5 litraa.
Katso lisätietoja AdBlue
®-nesteestä
(BlueHDi-moottorit) ja erityisesti
aineen lisäämisestä asiaa käsittelevästä
kohdasta.
Aina kun auto käynnistetään, tämä varoitusvalo
syttyy noin 30
sekunniksi ja samalla näyttöön
tulee viesti (Lisää AdBlue: käynnistyminen
estetään x km:n jälkeen), joka ilmaisee jäljellä
olevan toimintasäteen maileina tai kilometreinä.
Minimitaso on saavutettu ja ainetta on
suositeltavaa lisätä säiliöön niin pian kuin
mahdollista.
Viestejä täydentää varoitus siitä, että AdBlue-
ainetta saa lisätä enintään 10
litraa.
Kun sytytysvirta kytketään, tämä varoitusvalo
syttyy, samalla kuuluu merkkiääni (yksi
piippaus) ja näyttöön tulee viesti (Lisää AdBlue:
käynnistyminen estetään x km:n jälkeen), joka
ilmaisee jäljellä olevan toimintasäteen maileina
tai kilometreinä.
Ajettaessa kuuluu merkkiääni ja viesti tulee
näyttöön 100
km:n välein, kunnes ainetta
lisätään säiliöön. Ainetta on ehdottomasti lisättävä säiliöön
mahdollisimman nopeasti, ennen kuin se
tyhjenee kokonaan. Muuten moottoria ei
pystytä enää käynnistämään uudelleen.
Kun sytytysvirta kytketään, varoitusvalo syttyy,
samalla kuuluu merkkiääni (yksi piippaus)
ja näyttöön tulee viesti (esim. Lisää AdBlue-
ainetta: käynnistäminen estetty x km:n jälkeen),
joka ilmaisee ajettavissa olevan matkan
maileina tai kilometreinä.
Kun sytytysvirta kytketään, tämä varoitusvalo
vilkkuu ja samalla kuuluu merkkiääni
ja näyttöön tulee viesti ”Lisää AdBlue:
käynnistäminen estetty”.
Kun SCR-
päästönrajoitusjärjestelmässä
ilmenee toimintahäiriö
Moottorin käynnistyksenestojärjestelmä
kytkeytyy automaattisesti, kun
autolla ajetaan yli 1
100 km SCR-
päästönrajoitusjärjestelmän
toimintahäiriön ilmenemisen jälkeen.
Tarkistuta järjestelmä niin pian kuin
mahdollista CITROËN-verkostolla tai
valtuutettussa korjaamossa.
Auton laitteet

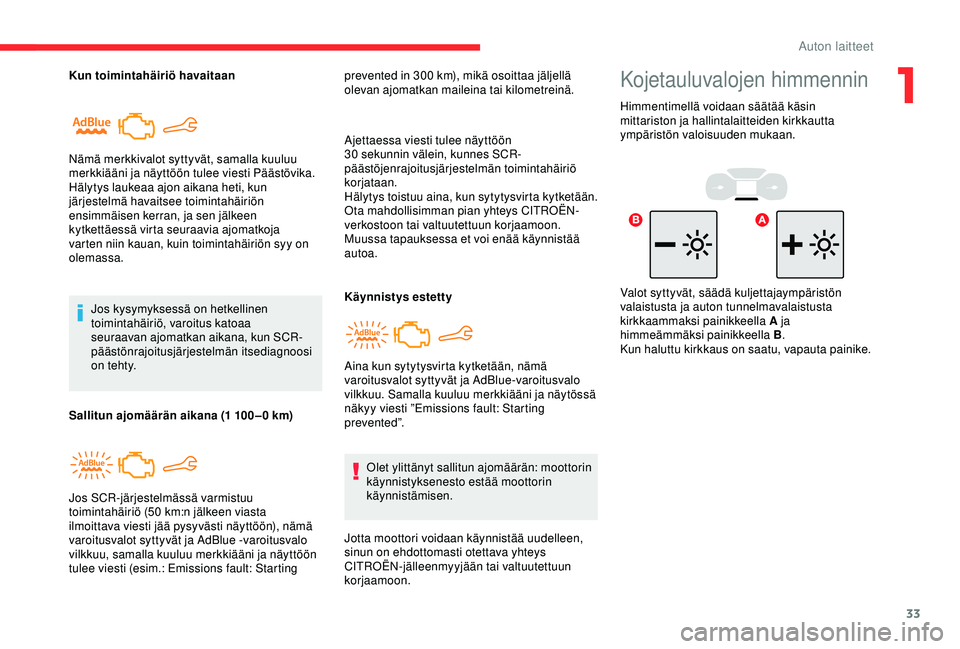

Page 35 of 320
33
Kun toimintahäiriö havaitaanJos kysymyksessä on hetkellinen
toimintahäiriö, varoitus katoaa
seuraavan ajomatkan aikana, kun SCR-
päästönrajoitusjärjestelmän itsediagnoosi
o n te ht y.
Nämä merkkivalot syttyvät, samalla kuuluu
merkkiääni ja näyttöön tulee viesti Päästövika.
Hälytys laukeaa ajon aikana heti, kun
järjestelmä havaitsee toimintahäiriön
ensimmäisen kerran, ja sen jälkeen
kytkettäessä virta seuraavia ajomatkoja
varten niin kauan, kuin toimintahäiriön syy on
olemassa.
Sallitun ajomäärän aikana (1
100 – 0 km)Ajettaessa viesti tulee näyttöön
30
sekunnin välein, kunnes SCR-
päästöjenrajoitusjärjestelmän toimintahäiriö
korjataan.
Hälytys toistuu aina, kun sytytysvirta kytketään.
Ota mahdollisimman pian yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Muussa tapauksessa et voi enää käynnistää
autoa. prevented in 300 km), mikä osoittaa jäljellä
olevan ajomatkan maileina tai kilometreinä.
Jos SCR-järjestelmässä varmistuu
toimintahäiriö (50
km:n jälkeen viasta
ilmoittava viesti jää pysyvästi näyttöön), nämä
varoitusvalot syttyvät ja AdBlue -varoitusvalo
vilkkuu, samalla kuuluu merkkiääni ja näyttöön
tulee viesti (esim.: Emissions fault: Starting Käynnistys estetty
Olet ylittänyt sallitun ajomäärän: moottorin
käynnistyksenesto estää moottorin
käynnistämisen.
Jotta moottori voidaan käynnistää uudelleen,
sinun on ehdottomasti otettava yhteys
CITROËN-jälleenmyyjään tai valtuutettuun
korjaamoon. Aina kun sytytysvirta kytketään, nämä
varoitusvalot syttyvät ja AdBlue-varoitusvalo
vilkkuu. Samalla kuuluu merkkiääni ja näytössä
näkyy viesti ”Emissions fault: Starting
p r eve nte d ”.Kojetauluvalojen himmennin
Himmentimellä voidaan säätää käsin
mittariston ja hallintalaitteiden kirkkautta
ympäristön valoisuuden mukaan.
Valot syttyvät, säädä kuljettajaympäristön
valaistusta ja auton tunnelmavalaistusta
kirkkaammaksi painikkeella A ja
himmeämmäksi painikkeella B .
Kun haluttu kirkkaus on saatu, vapauta painike.
1
Auton laitteet

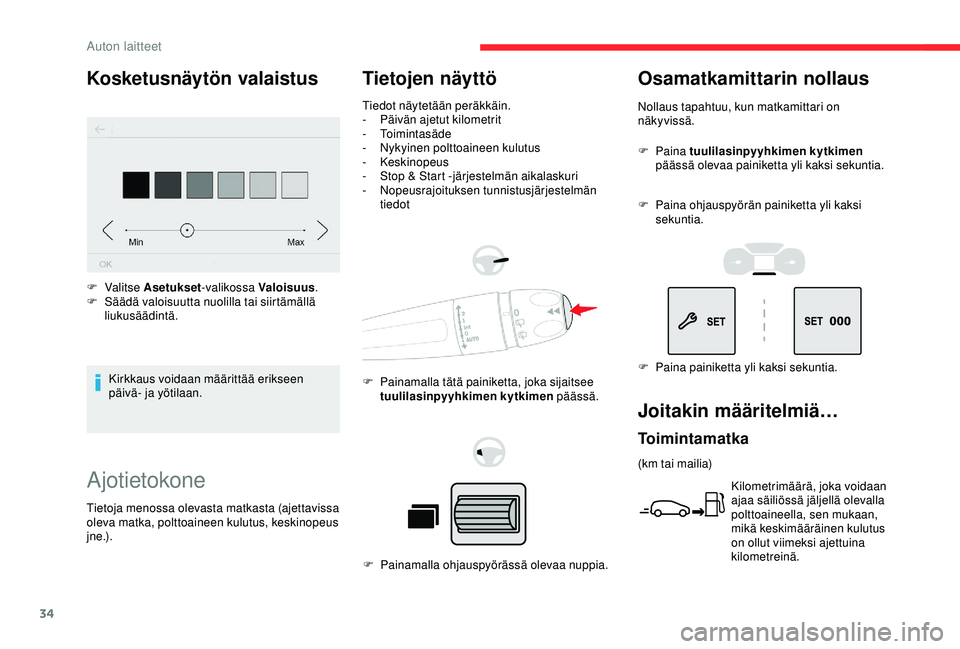

Page 36 of 320
34
Ajotietokone
Tietojen näyttö
Tiedot näytetään peräkkäin.
- P äivän ajetut kilometrit
-
Toimintasäde
-
N
ykyinen polttoaineen kulutus
-
Keskinopeus
-
S
top & Start -järjestelmän aikalaskuri
-
N
opeusrajoituksen tunnistusjärjestelmän
tiedot
Osamatkamittarin nollaus
Nollaus tapahtuu, kun matkamittari on
näkyvissä.
Joitakin määritelmiä…
Kosketusnäytön valaistus
Kirkkaus voidaan määrittää erikseen
päivä- ja yötilaan.
F
Valitse
Asetukset -valikossa Valoisuus .
F
S
äädä valoisuutta nuolilla tai siirtämällä
liukusäädintä.
Tietoja menossa olevasta matkasta (ajettavissa
oleva matka, polttoaineen kulutus, keskinopeus
j n e .) . F
P ainamalla tätä painiketta, joka sijaitsee
tuulilasinpyyhkimen kytkimen päässä.
F
P
ainamalla ohjauspyörässä olevaa nuppia.F
Paina
tuulilasinpyyhkimen kytkimen
päässä olevaa painiketta yli kaksi sekuntia.
F
P
aina ohjauspyörän painiketta yli kaksi
sekuntia.
F P aina painiketta yli kaksi sekuntia.
Toimintamatka
(km tai mailia)
Kilometrimäärä, joka voidaan
ajaa säiliössä jäljellä olevalla
polttoaineella, sen mukaan,
mikä keskimääräinen kulutus
on ollut viimeksi ajettuina
kilometreinä.
Auton laitteet
Page 37 of 320
35
Tämä kilometrilukema saattaa vaihdella,
jos ajotapaa muutetaan tai tien kunto
vaihtuu. Tällöin hetkellinen kulutus saattaa
vaihdella suuresti.
Kun toimintamatka on alle 30
km, näyttöön
tulee viivoja.
Kun polttoainetta lisätään vähintään 5
litraa,
toimintamatka lasketaan uudelleen ja se tulee
näyttöön, jos se on yli 100
km.
Jos kilometrimäärän sijasta näytössä
näkyy jatkuvasti viivoja, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Hetkellinen polttoaineen kulutus
(km/l, l/100 km tai mpg)
L asketaan muutaman edellisen
sekunnin perusteella.
Toiminto tulee näyttöön vain, kun
ajonopeus on vähintään 30
km/h.
Keskimääräinen polttoaineen kulutus
(km/l, l/100 km tai mpg)
L askettu sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Keskinopeus
(km/h tai mph)
Lasketaan sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Ajettu matka
(km tai mailia)
Lasketaan sen jälkeen, kun reitin
tiedot on viimeksi nollattu.
Stop & Start -järjestelmän
aikalaskuri
(Minuuttia/sekuntia tai tuntia/
minuuttia)
Jos autosi on varustettu Stop & Start
-järjestelmällä, aikalaskuri laskee STOP-tiloihin
käytetyn ajan yhden matkan aikana.
Se nollautuu aina, kun sytytysvirta kytketään.
Päivämäärän ja kellonajan asetus
Ilman audiojärjestelmää
Voit säätää mittariston näytön päivämäärää ja
kellonaikaa. F
P
idä tätä painiketta painettuna.
F
V
alitse muutettava asetus
painamalla toista näistä
painikkeista.
F
V
ahvista valinta painamalla tätä
painiketta lyhyesti.
F
M
uuta asetusta painamalla
jompaakumpaa painikkeista ja
rekisteröi muutos vahvistamalla
valinta uudelleen.
1
Auton laitteet
Page 38 of 320
36

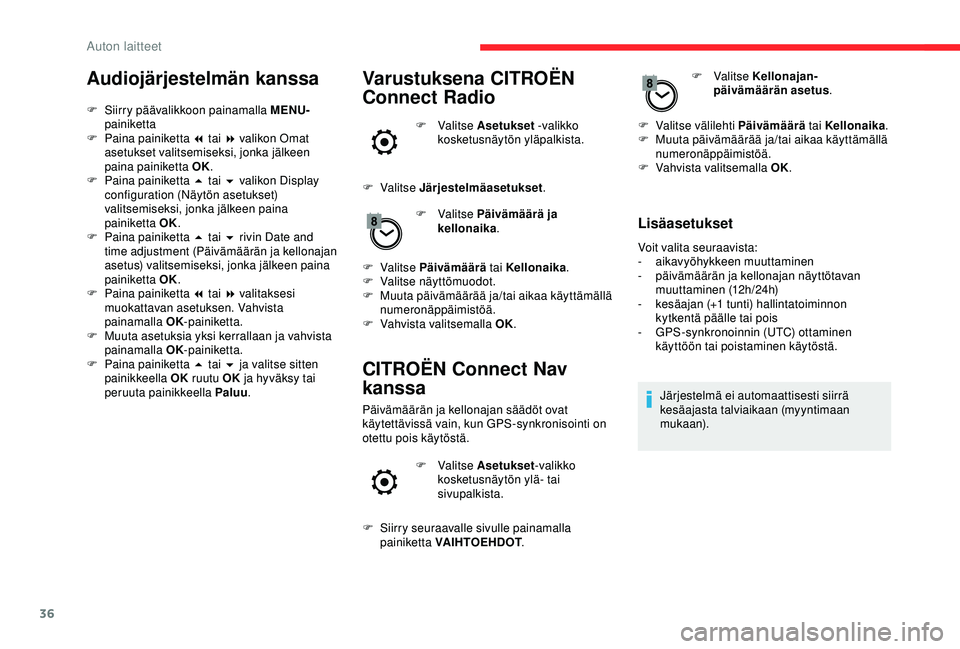

Audiojärjestelmän kanssa
F Siirry päävalikkoon painamalla MENU-painiketta
F
P
aina painiketta 7 tai 8 valikon Omat
asetukset valitsemiseksi, jonka jälkeen
paina painiketta OK.
F
P
aina painiketta 5 tai 6 valikon Display
configuration (Näytön asetukset)
valitsemiseksi, jonka jälkeen paina
painiketta OK.
F
P
aina painiketta 5 tai 6 rivin Date and
time adjustment (Päivämäärän ja kellonajan
asetus) valitsemiseksi, jonka jälkeen paina
painiketta OK.
F
P
aina painiketta 7 tai 8 valitaksesi
muokattavan asetuksen. Vahvista
painamalla OK -painiketta.
F
M
uuta asetuksia yksi kerrallaan ja vahvista
painamalla OK -painiketta.
F
P
aina painiketta 5 tai 6 ja valitse sitten
painikkeella OK ruutu OK ja hyväksy tai
peruuta painikkeella Paluu .
Varustuksena CITROËN
Connect Radio
F Valitse A setukset - valikko
kosketusnäytön yläpalkista.
F
Valitse Järjestelmäasetukset .
F
Valitse Päivämäärä ja
kellonaika .
F
Valitse Päivämäärä tai Kellonaika .
F
V
alitse näyttömuodot.
F
M
uuta päivämäärää ja/tai aikaa käyttämällä
numeronäppäimistöä.
F
V
ahvista valitsemalla OK.
CITROËN Connect Nav
kanssa
Päivämäärän ja kellonajan säädöt ovat
käytettävissä vain, kun GPS-synkronisointi on
otettu pois käytöstä. F
Valitse Asetukset -valikko
kosketusnäytön ylä- tai
sivupalkista.
F
S
iirry seuraavalle sivulle painamalla
painiketta VAIHTOEHDOT . F
Valitse
Kellonajan-
päivämäärän asetus .
F
V
alitse välilehti Päivämäärä
tai Kellonaika.
F
M
uuta päivämäärää ja/tai aikaa käyttämällä
numeronäppäimistöä.
F
V
ahvista valitsemalla OK.
Lisäasetukset
Voit valita seuraavista:
- aika
vyöhykkeen muuttaminen
-
pä
ivämäärän ja kellonajan näyttötavan
muuttaminen (12h/24h)
-
k
esäajan (+1 tunti) hallintatoiminnon
kytkentä päälle tai pois
-
G
PS-synkronoinnin (UTC) ottaminen
käyttöön tai poistaminen käytöstä.
Järjestelmä ei automaattisesti siirrä
kesäajasta talviaikaan (myyntimaan
mukaan).
Auton laitteet
Page 39 of 320
37

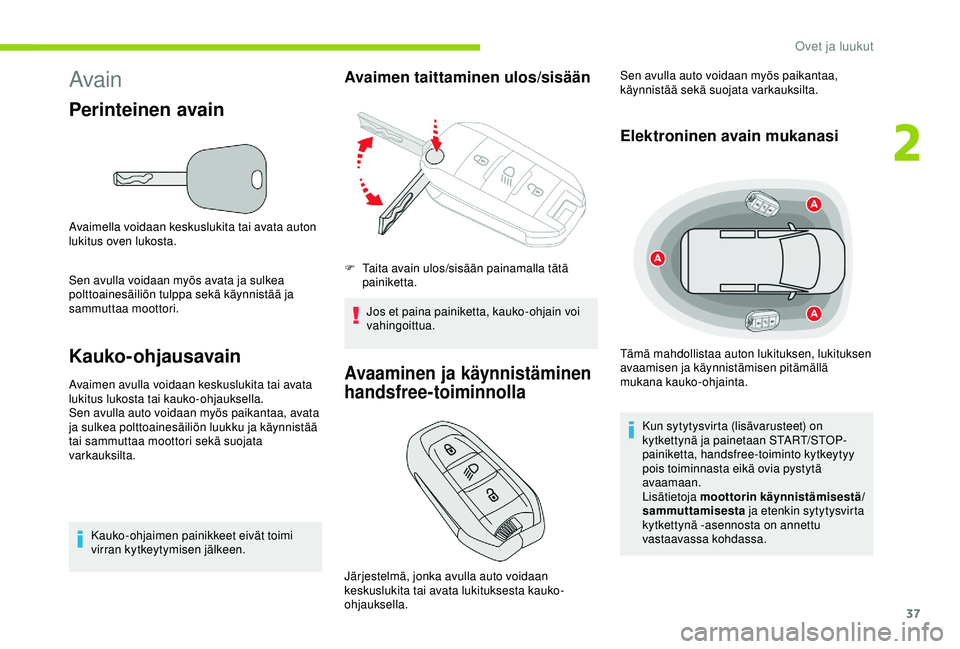

Avain
Perinteinen avain
Avaimella voidaan keskuslukita tai avata auton
lukitus oven lukosta.
Sen avulla voidaan myös avata ja sulkea
polttoainesäiliön tulppa sekä käynnistää ja
sammuttaa moottori.
Kauko-ohjausavain
Avaimen avulla voidaan keskuslukita tai avata
lukitus lukosta tai kauko-ohjauksella.
Sen avulla auto voidaan myös paikantaa, avata
ja sulkea polttoainesäiliön luukku ja käynnistää
tai sammuttaa moottori sekä suojata
varkauksilta.Kauko-ohjaimen painikkeet eivät toimi
virran kytkeytymisen jälkeen.
Avaimen taittaminen ulos/sisään
Jos et paina painiketta, kauko-ohjain voi
vahingoittua.
Avaaminen ja käynnistäminen
handsfree-toiminnolla
F Taita avain ulos/sisään painamalla tätä painiketta. Sen avulla auto voidaan myös paikantaa,
käynnistää sekä suojata varkauksilta.
Elektroninen avain mukanasi
Tämä mahdollistaa auton lukituksen, lukituksen
avaamisen ja käynnistämisen pitämällä
mukana kauko-ohjainta.
Järjestelmä, jonka avulla auto voidaan
keskuslukita tai avata lukituksesta kauko-
ohjauksella. Kun sytytysvirta (lisävarusteet) on
kytkettynä ja painetaan START/STOP-
painiketta, handsfree-toiminto kytkeytyy
pois toiminnasta eikä ovia pystytä
avaamaan.
Lisätietoja moottorin käynnistämisestä/
sammuttamisesta
ja etenkin sytytysvirta
kytkettynä -asennosta on annettu
vastaavassa kohdassa.
2
Ovet ja luukut
Page 40 of 320
38

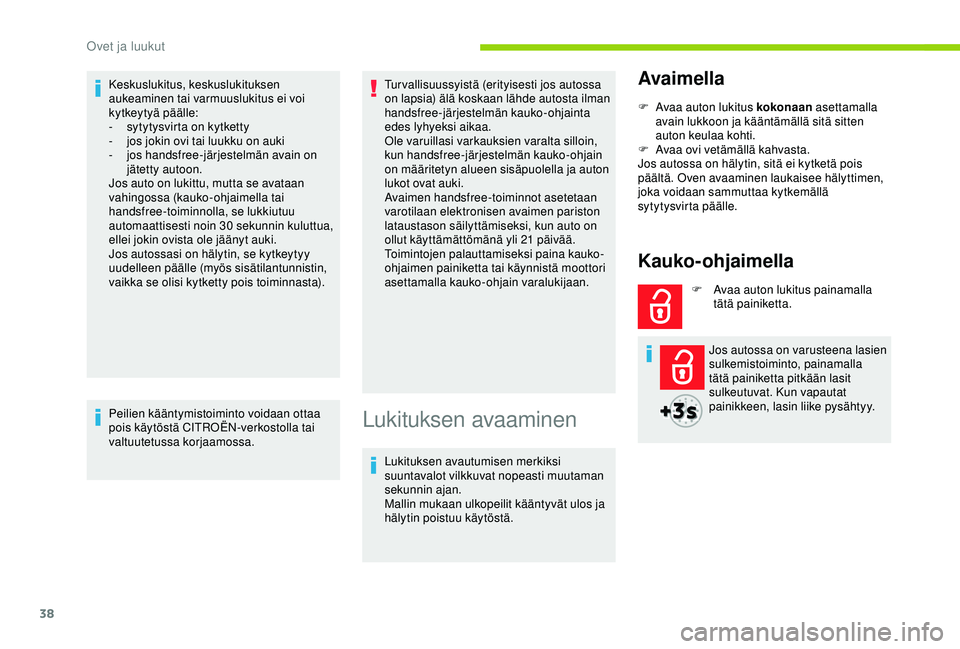

Keskuslukitus, keskuslukituksen
aukeaminen tai varmuuslukitus ei voi
kytkeytyä päälle:
-
s
ytytysvirta on kytketty
-
j
os jokin ovi tai luukku on auki
-
j
os handsfree-järjestelmän avain on
jätetty autoon.
Jos auto on lukittu, mutta se avataan
vahingossa (kauko-ohjaimella tai
handsfree-toiminnolla, se lukkiutuu
automaattisesti noin 30
sekunnin kuluttua,
ellei jokin ovista ole jäänyt auki.
Jos autossasi on hälytin, se kytkeytyy
uudelleen päälle (myös sisätilantunnistin,
vaikka se olisi kytketty pois toiminnasta).
Peilien kääntymistoiminto voidaan ottaa
pois käytöstä CITROËN-verkostolla tai
valtuutetussa korjaamossa. Tur vallisuussyistä (erityisesti jos autossa
on lapsia) älä koskaan lähde autosta ilman
handsfree-järjestelmän kauko-ohjainta
edes lyhyeksi aikaa.
Ole varuillasi varkauksien varalta silloin,
kun handsfree-järjestelmän kauko-ohjain
on määritetyn alueen sisäpuolella ja auton
lukot ovat auki.
Avaimen handsfree-toiminnot asetetaan
varotilaan elektronisen avaimen pariston
lataustason säilyttämiseksi, kun auto on
ollut käyttämättömänä yli 21 päivää.
Toimintojen palauttamiseksi paina kauko-
ohjaimen painiketta tai käynnistä moottori
asettamalla kauko-ohjain varalukijaan.
Lukituksen avaaminen
Avaimella
F Avaa auton lukitus kokonaan
asettamalla
avain lukkoon ja kääntämällä sitä sitten
auton keulaa kohti.
F
A
vaa ovi vetämällä kahvasta.
Jos autossa on hälytin, sitä ei kytketä pois
päältä. Oven avaaminen laukaisee hälyttimen,
joka voidaan sammuttaa kytkemällä
sytytysvirta päälle.
Kauko-ohjaimella
F Avaa auton lukitus painamalla tätä painiketta.
Jos autossa on varusteena lasien
sulkemistoiminto, painamalla
tätä painiketta pitkään lasit
sulkeutuvat. Kun vapautat
painikkeen, lasin liike pysähtyy.
Lukituksen avautumisen merkiksi
suuntavalot vilkkuvat nopeasti muutaman
sekunnin ajan.
Mallin mukaan ulkopeilit kääntyvät ulos ja
hälytin poistuu käytöstä.
Ovet ja luukut
