CITROEN BERLINGO VAN 2021 Lietošanas Instrukcija (in Latvian)

169
Gadījumā, ja neizdodas
8Sānu pagrieziena rādītājs
A tips, WY5W-5W (dzelteni)

– Pabīdiet rādītāju atpakaļ un atbrīvojiet to.
– Uzstādot pagrieziena rādītāju atpakaļ,
ievietojiet to no priekšas un pārbīdiet uz
aizmuguri.
Dzeltenas krāsas spuldzes (virzienrādītāji un
sānu virzienrādītāji) jāmaina ar tādas pašas
specifikācijas un krāsas spuldzēm.
Tuvās gaismas priekšējie lukturi
C tips, H7

► Noņemiet aizsargvāku, pavelkot aiz mēlītes.
► Pagrieziet korpusu prom no atbalsta punkta.
►

Pavelciet spuldzes savienotāju.
►


Izņemiet spuldzi un to nomainiet.
Uzmanieties uzliekot atpakaļ
aizsargvāciņu, lai mēlīte paliktu
aizsniedzama.
Stāvgaismas / dienas gaitas lukturi (A
un C modelis)
A tips, W21/5W
A modelis

C modelis

► Pagrieziet savienotāju par ceturtdaļu
apgrieziena pulksteņrādītāja kustības virzienā.
►

Pavelciet spuldzes savienotāju.
►


Izņemiet spuldzi un to nomainiet.

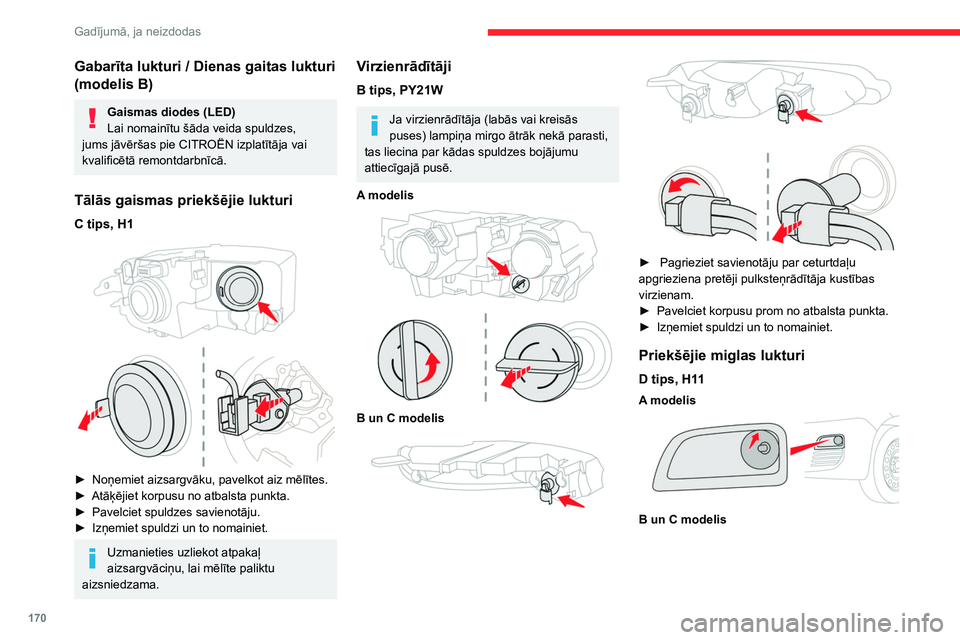

170
Gadījumā, ja neizdodas
Gabarīta lukturi / Dienas gaitas lukturi
(modelis B)
Gaismas diodes (LED)
Lai nomainītu šāda veida spuldzes,
jums jāvēršas pie CITROËN
izplatītāja vai
kvalificētā remontdarbnīcā.
Tālās gaismas priekšējie lukturi
C tips, H1

► Noņemiet aizsargvāku, pavelkot aiz mēlītes.
► Atāķējiet korpusu no atbalsta punkta.
►

Pavelciet spuldzes savienotāju.
►


Izņemiet spuldzi un to nomainiet.
Uzmanieties uzliekot atpakaļ
aizsargvāciņu, lai mēlīte paliktu
aizsniedzama.
Virzienrādītāji
B tips, PY21W
Ja virzienrādītāja (labās vai kreisās
puses) lampiņa mirgo ātrāk nekā parasti,
tas liecina par kādas spuldzes bojājumu
attiecīgajā pusē.
A


modelis


B un C modelis





► Pagrieziet savienotāju par ceturtdaļu
apgrieziena pretēji pulksteņrādītāja kustības
virzienam.
►

Pavelciet korpusu prom no atbalsta punkta.
►


Izņemiet spuldzi un to nomainiet.
Priekšējie miglas lukturi
D tips, H11
A modelis

B un C modelis

171
Gadījumā, ja neizdodas
8

► Ievietojiet plakangala skrūvgriezi starp lukturi
un pārsegu.
►

Pavelciet un atlieciet, lai noāķētu pārsegu.

► Izņemiet divas moduļa stiprinājuma skrūves.
► Izņemiet moduli no tā ligzdas.

► Nospiediet uz fiksācijas klipša un atvienojiet
savienotāju.
► Pagrieziet spuldzes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja kustības
virzienam.
►

Izņemiet spuldzes turētāju.
►


Nomainiet bojāto spuldzi.
Lai nomainītu šīs spuldzes, varat vērsties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Aizmugurējie lukturi
Lai iegūtu papildu informāciju par spuldzīšu
nomaiņu , jo īpaši par spuldzīšu veidiem, skatiet
attiecīgo sadaļu.
Ar sānu viru durvīm/bagāžas nodalījuma durvīm
1. Bremžu gaismas / stāvgaismas.
B tips, P21/5W
2. Virzienrādītāji.
B tips, PY21W (dzeltens) 3.
Atpakaļgaitas lukturi.
B tips, P21W
4. Miglas lukturi.
B tips, P21W


► No iekšpuses atvienojiet elektronisko
savienotājvadu lukturu aizmugurē.


► Izņemiet abas stiprinājuma skrūves,
izmantojot nodrošināto uzgriežņu atslēgu.
Plašāku informāciju par instrumentu
komplektu
, skatiet attiecīgajā sadaļā.
►

No ārpuses pavelciet visu luktura korpusu
savā virzienā (automašīnām ar sānu viru

172
Gadījumā, ja neizdodas
durvīm) vai automašīnas centrālās ass virzienā
(automašīnām ar bagāžas nodalījuma durvīm).


► Atveriet mēlītes, tad izvelciet luktura turētāju.
► Izņemiet bojāto spuldzi, viegli uz tās
uzspiežot, tad pagriežot to par ceturtdaļu
apgrieziena pretēji pulksteņrādītāja kustības
virzienam.
►

Nomainiet spuldzi.
Uzstādot atpakaļ uzmanieties, lai mēlītes
un vadojums būtu pareizi novietoti,
izvairoties no vadu iespiešanas.
Pēc aizmugurējā virzienrādītāja spuldzes
nomaiņas atiestatīšanas laiks ir aptuveni
2

minūtes vai vairāk.
Reģistrācijas zīmes apgaismojuma
lampas
A tips, W5W – 5W
Ar veramām durvīm


► Atāķējiet salona apdares daļu.
► Atvienojiet savienotāju, pabīdot uz sāniem
mēlītes.
►

Pagrieziet spuldzītes turētāju par ceturtdaļu
pagrieziena pretēji pulksteņrādītāja virzienam.
►


Nomainiet spuldzi.
►


Ievietojiet spuldzītes turētāju atpakaļ vietā un
atkal pievienojiet savienotāju.
►


Novietojiet apdares daļu atpakaļ vietā.
Ar bagāžas nodalījuma pārsegu


► Ar skrūvgriezi noņemiet plastmasas pārsegu.
► Nomainiet spuldzīti.
►

Uzlieciet atpakaļ un piespiediet plastmasas
pārsegu.
Trešais bremžu lukturis
A tips, W16W – 16W

– Atskrūvējiet abus uzgriežņus.
– Pastumiet stieņus.
–

Ja nepieciešams, atvienojiet savienotāju, lai
izņemtu lukturi.
–


Nomainiet spuldzi.
Drošinātāja maiņa
Piekļuve instrumentiem







Izņemšanai paredzētās knaibles ir nofiksētas uz
drošinātāju kārbas vāka.
► Atveriet vāku, pavelkot augšējo daļu pa kreisi,
pēc tam pa labi.
► Pilnībā noņemiet vāku.
► Izņemiet knaibles no to ietvara.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
► noskaidrojiet bojājuma cēloni un novērsiet to;
► pārtrauciet visu strāvas patēriņu;

173
Gadījumā, ja neizdodas
8





Izņemšanai paredzētās knaibles ir nofiksētas uz
drošinātāju kārbas vāka.
►
Atveriet vāku, pavelkot augšējo daļu pa kreisi,
pēc tam pa labi.
►


Pilnībā noņemiet vāku.
►


Izņemiet knaibles no to ietvara.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas:
► noskaidrojiet bojājuma cēloni un novērsiet to;
►

pārtrauciet visu strāvas patēriņu;
► novērsiet automašīnas iespējamo kustību un
izslēdziet aizdedzi;
►

identificējiet bojāto drošinātāju, izmantojot
drošinātāju izvietojuma tabulas un shēmas.
Lai nomainītu drošinātāju, nepieciešams:
►


drošinātāja izņemšanai no ligzdas izmantojiet
tam īpaši paredzētu pinceti un pēc izņemšanas
pārbaudiet drošinātāja tinumu stāvokli;
►


vienmēr jānomaina bojātais drošinātājs ar
tādas pašas kategorijas (tādas pašas krāsas)
drošinātāju; atšķirīgas kategorijas drošinātāja
izmantošanas dēļ var rasties darbības traucējumi
(pastāv aizdegšanās risks!).
Ja pēc drošinātāja nomaiņas atkal notiek
kļūme, pārbaudiet elektrosistēmu CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Drošinātāju izvietojuma tabulas un
atbilstošās shēmas ir pieejamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Tālāk redzamajās tabulās nenorādīta drošinātāja nomaiņa var radīt nopietnus
automašīnas darbības traucējumus.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.


Labs
Bojāts

Pincete
Elektrisko piederumu uzstādīšana
Jūsu automašīnas elektrosistēma ir
paredzēta darbībai ar standarta vai papildu
aprīkojumu.
Pirms cita elektriskā aprīkojuma vai
piederumu uzstādīšanas automašīnā
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
CITROËN neuzņemas atbildību par
izmaksām, kas radušās, veicot
automašīnas remontu vai novēršot darbības
traucējumus CITROËNnepiegādātu un
neieteiktu piederumu rezultātā un tādu
piederumu uzstādīšanas dēļ, kas uzstādīti,
neievērojot norādījumus, it īpaši tad, ja visu
pievienoto papildu piederumu kopējais
patēriņš pārsniedz 10
miliampērus.
Plašāku informāciju par sakabes āķa vai
taksometram paredzēta aprīkojuma

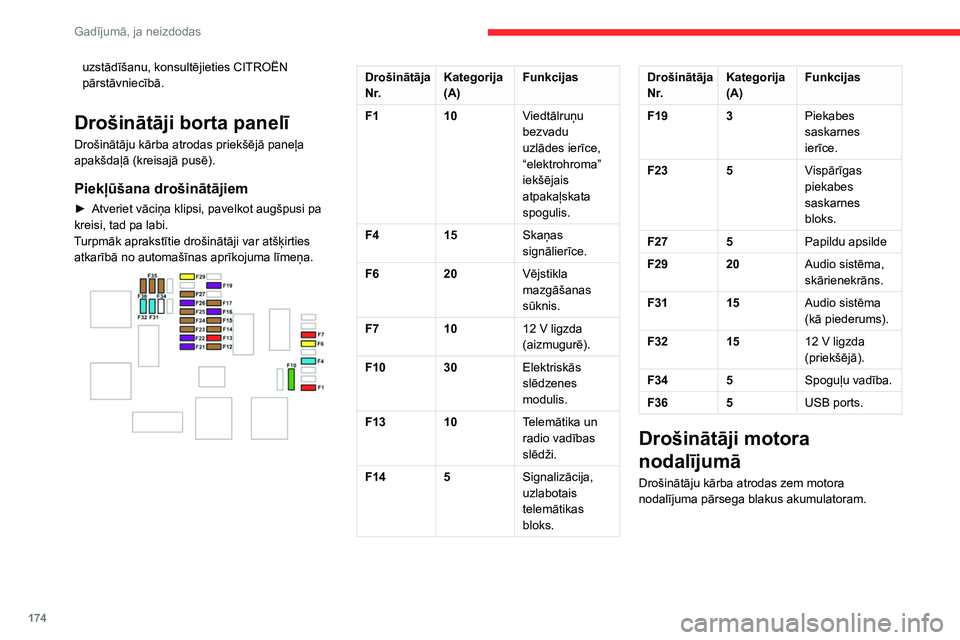

174
Gadījumā, ja neizdodas
uzstādīšanu, konsultējieties CITROËN
pārstāvniecībā.
Drošinātāji borta panelī
Drošinātāju kārba atrodas priekšējā paneļa
apakšdaļā (kreisajā pusē).
Piekļūšana drošinātājiem
► Atveriet vāciņa klipsi, pavelkot augšpusi pa
kreisi, tad pa labi.
T
urpmāk aprakstītie drošinātāji var atšķirties
atkarībā no automašīnas aprīkojuma līmeņa.


Drošinātāja
N r. Kategorija
(A)Funkcijas
F1 10Viedtālruņu
bezvadu
uzlādes ierīce,
“elektrohroma”
iekšējais
atpakaļskata
spogulis.
F4 15Skaņas
signālierīce.
F6 20Vējstikla
mazgāšanas
sūknis.
F7 1012
V ligzda
(aizmugurē).
F10 30Elektriskās
slēdzenes
modulis.
F13 10Telemātika un
radio vadības
slēdži.
F14 5Signalizācija,
uzlabotais
telemātikas
bloks.Drošinātāja
N r.Kategorija
(A)Funkcijas
F19 3Piekabes
saskarnes
ierīce.
F23 5Vispārīgas
piekabes
saskarnes
bloks.
F27 5Papildu apsilde
F29 20Audio sistēma,
skārienekrāns.
F31 15Audio sistēma
(kā piederums).
F32 1512
V ligzda
(priekšējā).
F34 5Spoguļu vadība.
F36 5USB ports.
Drošinātāji motora
nodalījumā
Drošinātāju kārba atrodas zem motora
nodalījuma pārsega blakus akumulatoram.
Piekļūšana drošinātājiem

► Atbrīvojiet abas skavas A.
► Noņemiet vāku.
► Nomainiet drošinātāju.
► Pēc pabeigšanas rūpīgi aizveriet vāku,
nofiksējiet abas skavas A, lai garantētu
drošinātāju kastes hermētiskumu.

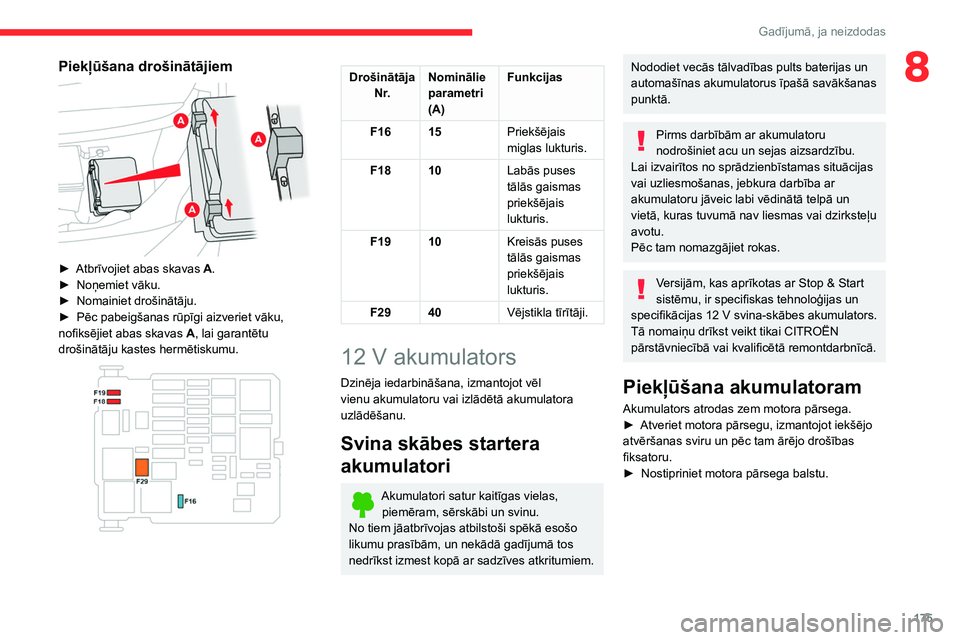

175
Gadījumā, ja neizdodas
8Piekļūšana drošinātājiem

► Atbrīvojiet abas skavas A .
► Noņemiet vāku.
►

Nomainiet drošinātāju.
►


Pēc pabeigšanas rūpīgi aizveriet vāku,
nofiksējiet abas skavas A

, lai garantētu
drošinātāju kastes hermētiskumu.


Drošinātāja N r. Nominālie
parametri
(A) Funkcijas
F16 15 Priekšējais
miglas lukturis.
F18 10 Labās puses
tālās gaismas
priekšējais
lukturis.
F19 10 Kreisās puses
tālās gaismas
priekšējais
lukturis.
F29 40 Vējstikla tīrītāji.
12 V akumulators
Dzinēja iedarbināšana, izmantojot vēl
vienu akumulatoru vai izlādētā akumulatora
uzlādēšanu.
Svina skābes startera
akumulatori
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
No tiem jāatbrīvojas atbilstoši spēkā esošo
likumu prasībām, un nekādā gadījumā tos
nedrīkst izmest kopā ar sadzīves atkritumiem.
Nododiet vecās tālvadības pults baterijas un
automašīnas akumulatorus īpašā savākšanas
punktā.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Lai izvairītos no sprādzienbīstamas situācijas
vai uzliesmošanas, jebkura darbība ar
akumulatoru jāveic labi vēdinātā telpā un
vietā, kuras tuvumā nav liesmas vai dzirksteļu
avotu.
Pēc tam nomazgājiet rokas.
Versijām, kas aprīkotas ar Stop & Start
sistēmu, ir specifiskas tehnoloģijas un
specifikācijas 12
V svina-skābes akumulators.
Tā nomaiņu drīkst veikt tikai CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Piekļūšana akumulatoram
Akumulators atrodas zem motora pārsega.
► Atveriet motora pārsegu, izmantojot iekšējo
atvēršanas sviru un pēc tam ārējo drošības
fiksatoru.
►

Nostipriniet motora pārsega balstu.

176
Gadījumā, ja neizdodas

Akumulatora spaile (-) nav pieejama.
Akumulatora tuvumā ir attālināts zemētājs.
Plašāku informāciju par motora pārsegu
un dzinēju skatiet attiecīgajās sadaļās.
Dzinēja iedarbināšana no
cita akumulatora
Ja jūsu automašīnas akumulators ir izlādējies,
dzinēju atkārtoti var iedarbināt ar rezerves
akumulatoru (ārēju vai no citas automašīnas) un
rezerves vadu palīdzību vai arī ar akumulatora
pastiprinātāja palīdzību.
Nekādā gadījumā neiedarbiniet dzinēju,
pievienojot akumulatora uzlādes ierīci.
Nekādā gadījumā neizmantojiet 24
V vai
lielākas jaudas akumulatoru.
Vispirms pārbaudiet, vai rezerves
akumulatora minimālais spriegums ir 12
V
un tā minimālā jauda ir vienāda ar izlādētā
akumulatora jaudu.
Abas automašīnas nedrīkst saskarties.
Izslēdziet visas abu automašīnu daļas
un ierīces, kas patērē elektroenerģiju
(audiosistēmas, stikla tīrītājus, lukturus utt.).
Pārliecinieties, ka iedarbināšanai no ārējā
strāvas avota paredzētie vadi neatrodas
tuvu dzinēja kustīgajām daļām (ventilatoram,
siksnai utt.).
Neatvienojiet akumulatora (+) spailes, ja
dzinējs darbojas.


► Pievienojiet sarkano kabeli pie izlādētā
akumulatora A
spailes (+) (pie metāla līkuma)
un pēc tam pie papildu akumulatora B vai
pastiprinātāja (+) spailes.
►

Pievienojiet vienu zaļā vai melnā kabeļa galu
pie papildu akumulatora B

vai pastiprinātāja
(-) spailes (vai citas automašīnas zemējuma
punkta).
►

Pievienojiet otru zaļā vai melnā kabeļa galu
pie bojātās automašīnas zemējuma punkta C

.
► Iedarbiniet citas automašīnas dzinēju un
ļaujiet tam dažas minūtes darboties.
►

Ieslēdziet bojātās automašīnas starteri un
ļaujiet dzinējam darboties.
Ja dzinējs neiedarbojas uzreiz, izslēdziet
aizdedzi, nogaidiet brīdi un tikai pēc tam
mēģiniet vēlreiz.
►


Pagaidiet, līdz tas sāk strādāt vienmērīgi.
►


Starta vadus atvienojiet pretējā secībā

.
►

Darbiniet dzinēju, automašīnai braucot vai
stāvot, vismaz 30

minūtes, līdz akumulators ir
sniedzis pietiekamu uzlādes līmeni.
Lai atvienotu, veiciet iepriekšminētās
darbības apgrieztā secībā.
Atsevišķas funkcijas, piemēram, „Stop & Start” nav pieejamas, kamēr akumulators
nav pietiekami uzlādēts.
Akumulatora uzlādēšana ar akumulatora uzlādes ierīci
Lai nodrošinātu optimālu akumulatoru
kalpošanas laiku, svarīgi saglabāt pietiekamu tā
uzlādes līmeni.
Atsevišķos gadījumos akumulators var būt
jāuzlādē:
–

Izmantojot automašīnu galvenokārt īsiem
braucieniem;
–


ja automašīna netiks izmantota vairākas
nedēļas.

177
Gadījumā, ja neizdodas
8Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
Lai uzlādētu automašīnas akumulatoru,
izmantojiet tikai tādu uzlādes ierīci, kuras
nominālais spriegums ir 12
V un kas ir
saderīga ar jūsu automašīnas tipa
akumulatoriem.
Ievērojiet akumulatora izgatavotāja
lietošanas instrukciju.
Nekādā gadījumā nesajauciet polaritātes!
Akumulators nav jāatvieno.
►

Izslēdziet aizdedzi.
►


Izslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audiosistēmas, stikla tīrītājus,
lukturus utt.).


► Lai izvairītos no bīstamu dzirksteļu rašanās,
pirms kabeļu pievienošanas akumulatoram
izslēdziet uzlādes ierīci B
.
►

Pārbaudiet, lai uzlādes ierīces vadi ir labā
stāvoklī.
►


Paceliet spailes (+) plastmasas vāciņu, ja
jūsu automašīna ar tādu ir aprīkota.
►


Pievienojiet B

lādētāja kabeļus šādi:
•

sarkano (pozitīvo) vadu (+) akumulatora A


spailei (+);
•

melno (negatīvo) vadu (-) automašīnas
masas punktam

C.
►

Uzlādes beigās izslēdziet uzlādes ierīci B

un
tikai pēc tam atvienojiet vadus no akumulatora
A.

24v 12v
Šāda uzlīme nozīmē, ka obligāti
izmantojama vienīgi 12 V uzlādes ierīce,
jo pretējā gadījumā pastāv risks
neatgriezeniski sabojāt ar “Stop & Start”
sistēmu saistītos elektriskos komponentus.
Nekad nemēģiniet uzlādēt sasalušu
akumulatoru, jo pastāv sprādziena risks!
Ja akumulators ir sasalis, pārbaudiet
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā, vai iekšējās sastāvdaļas
nav bojātas un korpuss nav ieplīsis, jo šādā gadījumā var noplūst toksisks un korozīva
skābe.
Akumulatora atvienošana
Lai saglabātu pietiekamu akumulatora uzlādes
līmeni, kas ļauj iedarbināt dzinēju, pirms ilga
automašīnas nelietošanas perioda ieteicams
atvienot akumulatoru.
Pirms akumulatora atvienošanas:
►

aizveriet logus un durvis;
►


izslēdziet visas daļas un ierīces, kas patērē
elektroenerģiju (audio sistēmas, logu tīrītājus,
lukturus utt.);
►


izslēdziet aizdedzi un nogaidiet četras
minūtes.
Pēc piekļuves akumulatoram atvienojiet tikai
spaili (+).
Ātri atbrīvojamā spailes apskava
Spailes (+) atvienošana

178

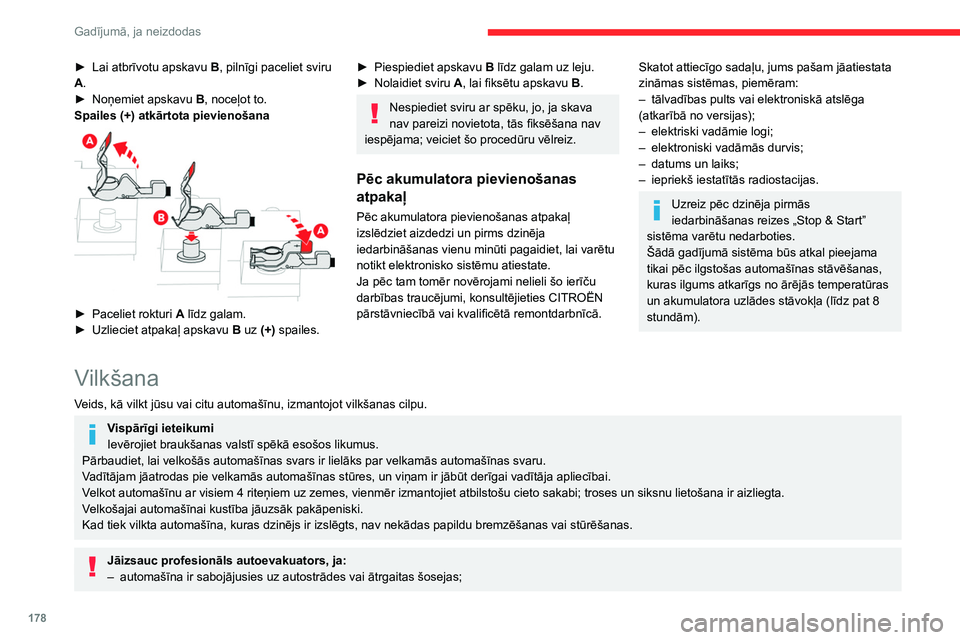

Gadījumā, ja neizdodas
► Lai atbrīvotu apskavu B , pilnīgi paceliet sviru
A.
►

Noņemiet apskavu B

, noceļot to.
Spailes (+) atkārtota pievienošana


► Paceliet rokturi A līdz galam.
► Uzlieciet atpakaļ apskavu B
uz (+) spailes.
► Piespiediet apskavu B līdz galam uz leju.
► Nolaidiet sviru A
, lai fiksētu apskavu B.
Nespiediet sviru ar spēku, jo, ja skava
nav pareizi novietota, tās fiksēšana nav
iespējama; veiciet šo procedūru vēlreiz.
Pēc akumulatora pievienošanas
atpakaļ
Pēc akumulatora pievienošanas atpakaļ
izslēdziet aizdedzi un pirms dzinēja
iedarbināšanas vienu minūti pagaidiet, lai varētu
notikt elektronisko sistēmu atiestate.
Ja pēc tam tomēr novērojami nelieli šo ierīču
darbības traucējumi, konsultējieties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Skatot attiecīgo sadaļu, jums pašam jāatiestata
zināmas sistēmas, piemēram:
–

tālvadības pults vai elektroniskā atslēga
(atkarībā no versijas);
–


elektriski vadāmie logi;
–


elektroniski vadāmās durvis;
–


datums un laiks;
–


iepriekš iestatītās radiostacijas.
Uzreiz pēc dzinēja pirmās
iedarbināšanas reizes „Stop & Start”
sistēma varētu nedarboties.
Šādā gadījumā sistēma būs atkal pieejama
tikai pēc ilgstošas automašīnas stāvēšanas,
kuras ilgums atkarīgs no ārējās temperatūras
un akumulatora uzlādes stāvokļa (līdz pat 8
stundām).
Vilkšana
Veids, kā vilkt jūsu vai citu automašīnu, izmantojot vilkšanas cilpu.
Vispārīgi ieteikumi
Ievērojiet braukšanas valstī spēkā esošos likumus.
Pārbaudiet, lai velkošās automašīnas svars ir lielāks par velkamās automašīnas svaru.
Vadītājam jāatrodas pie velkamās automašīnas stūres, un viņam ir jābūt derīgai vadītāja apliecībai.
Velkot automašīnu ar visiem 4
riteņiem uz zemes, vienmēr izmantojiet atbilstošu cieto sakabi; troses un siksnu lietošana ir aizliegta.
Velkošajai automašīnai kustība jāuzsāk pakāpeniski.
Kad tiek vilkta automašīna, kuras dzinējs ir izslēgts, nav nekādas papildu bremzēšanas vai stūrēšanas.
Jāizsauc profesionāls autoevakuators, ja:
– automašīna ir sabojājusies uz autostrādes vai ātrgaitas šosejas;
Piekļuve gredzenam
Lai iegūtu papildu informāciju par
instrumentukomplektu, skatiet attiecīgo
sadaļu.
Ar manuālo pārnesumkārbu novietojiet pārnesumkārbas pārslēgu neitrālajā
pārnesumā.
Ar automātisko pārnesumkārbu novietojiet
pārslēgu pozīcijā N.
