CITROEN BERLINGO VAN 2021 Návod na použitie (in Slovak)

9
Palubné prístroje

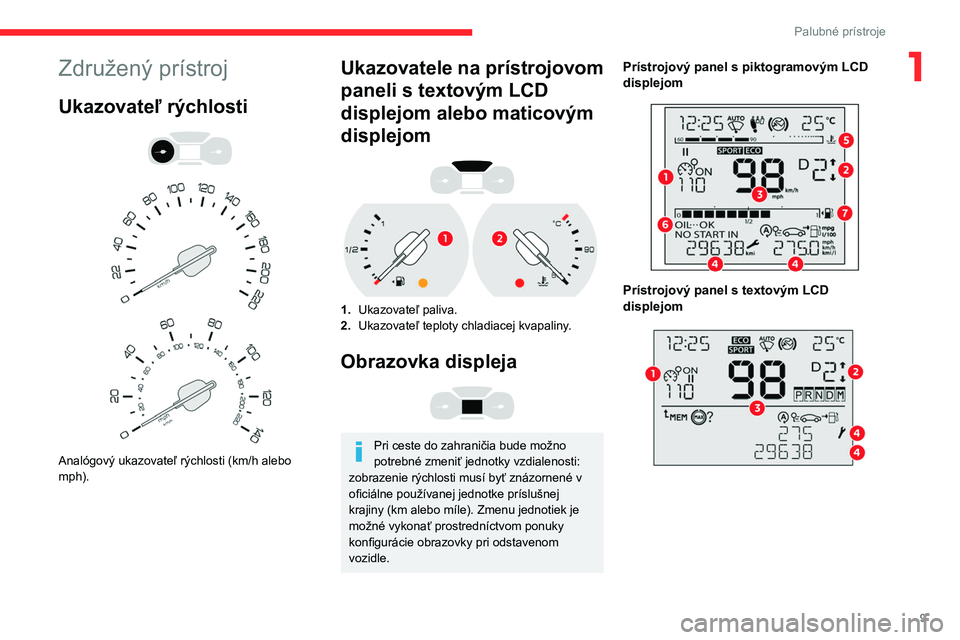

1Združený prístroj
Ukazovateľ rýchlosti



Analógový ukazovateľ rýchlosti (km/h alebo
mph).
Ukazovatele na prístrojovom
paneli s textovým LCD
displejom alebo maticovým
displejom


1. Ukazovateľ paliva.
2. Ukazovateľ teploty chladiacej kvapaliny.
Obrazovka displeja

Pri ceste do zahraničia bude možno
potrebné zmeniť jednotky vzdialenosti:
zobrazenie rýchlosti musí byť znázornené v
oficiálne používanej jednotke príslušnej
krajiny (km alebo míle). Zmenu jednotiek je
možné vykonať prostredníctvom ponuky
konfigurácie obrazovky pri odstavenom
vozidle.
Prístrojový panel s piktogramovým LCD
displejom


Prístrojový panel s textovým LCD
displejom

10
Palubné prístroje
Otáčkomer



Otáčkomer (x 1000 ot./min).
Kontrolky
Vizuálne ukazovatele zobrazené vo forme
symbolov, ktoré informujú vodiča o výskyte
poruchy (výstražné kontrolky) alebo o
prevádzkovom stave určitého systému (kontrolky
aktivácie alebo deaktivácie). Niektoré kontrolky
sa môžu rozsvietiť dvomi spôsobmi (buď súvisle
svietia alebo blikajú) a/alebo majú viacero farieb.
Združené výstrahy
Rozsvietenie kontrolky môže byť sprevádzané
zvukovým signálom a/alebo zobrazením správy
na displeji.
V súvislosti s typom upozornenia na
prevádzkový stav vozidla vám pomáhajú určiť,
či je daná situácia štandardná alebo došlo k

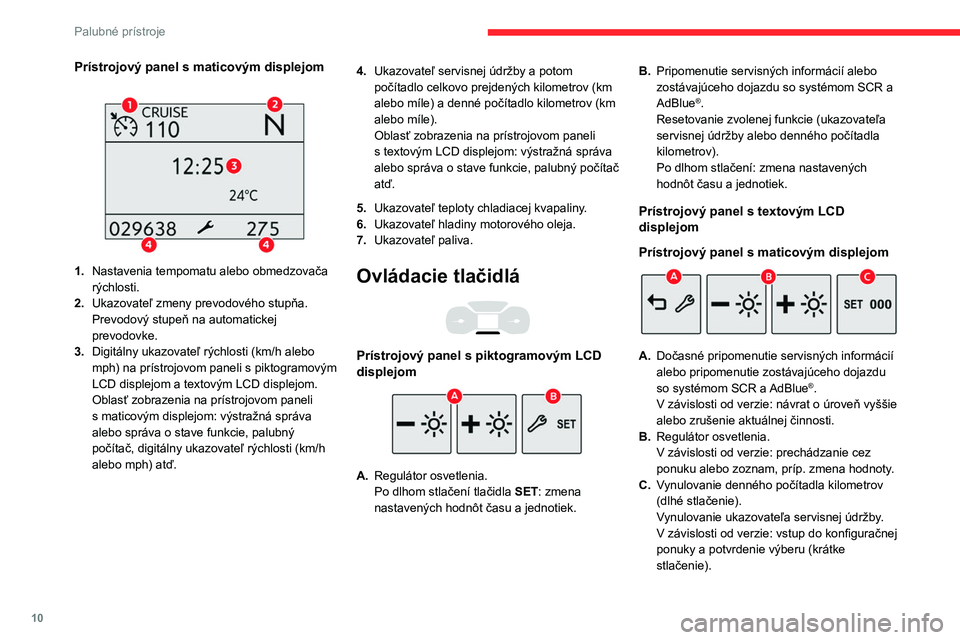

Prístrojový panel s maticovým displejom

1. Nastavenia tempomatu alebo obmedzovača
rýchlosti.
2. Ukazovateľ zmeny prevodového stupňa.
Prevodový stupeň na automatickej
prevodovke.
3. Digitálny ukazovateľ rýchlosti (km/h alebo
mph) na prístrojovom paneli s
piktogramovým
LCD displejom a
textovým LCD displejom.
Oblasť zobrazenia na prístrojovom paneli
s
maticovým displejom: výstražná správa
alebo správa o
stave funkcie, palubný
počítač, digitálny ukazovateľ rýchlosti (km/h
alebo mph) atď. 4.
Ukazovateľ servisnej údržby a potom
počítadlo celkovo prejdených kilometrov (km
alebo míle) a denné počítadlo kilometrov (km
alebo míle).
Oblasť zobrazenia na prístrojovom paneli
s textovým LCD displejom: výstražná správa
alebo správa o stave funkcie, palubný počítač
atď.
5. Ukazovateľ teploty chladiacej kvapaliny.
6. Ukazovateľ hladiny motorového oleja.
7. Ukazovateľ paliva.Ovládacie tlačidlá

Prístrojový panel s piktogramovým LCD
displejom
A.Regulátor osvetlenia.
Po dlhom stlačení tlačidla SET: zmena
nastavených hodnôt času a jednotiek. B.
Pripomenutie servisných informácií alebo
zostávajúceho dojazdu so systémom SCR a
AdBlue
®.
Resetovanie zvolenej funkcie (ukazovateľa
servisnej údržby alebo denného počítadla
kilometrov).
Po dlhom stlačení: zmena nastavených
hodnôt času a jednotiek.
Prístrojový panel s textovým LCD
displejom
Prístrojový panel s maticovým displejom
A. Dočasné pripomenutie servisných informácií
alebo pripomenutie zostávajúceho dojazdu
so systémom SCR a AdBlue
®.
V závislosti od verzie: návrat o úroveň vyššie
alebo zrušenie aktuálnej činnosti.
B. Regulátor osvetlenia.
V závislosti od verzie: prechádzanie cez
ponuku alebo zoznam, príp.

zmena hodnoty.
C. Vynulovanie denného počítadla kilometrov
(dlhé stlačenie).
Vynulovanie ukazovateľa servisnej údržby.
V závislosti od verzie: vstup do konfiguračnej
ponuky a potvrdenie výberu (krátke
stlačenie).

11
Palubné prístroje

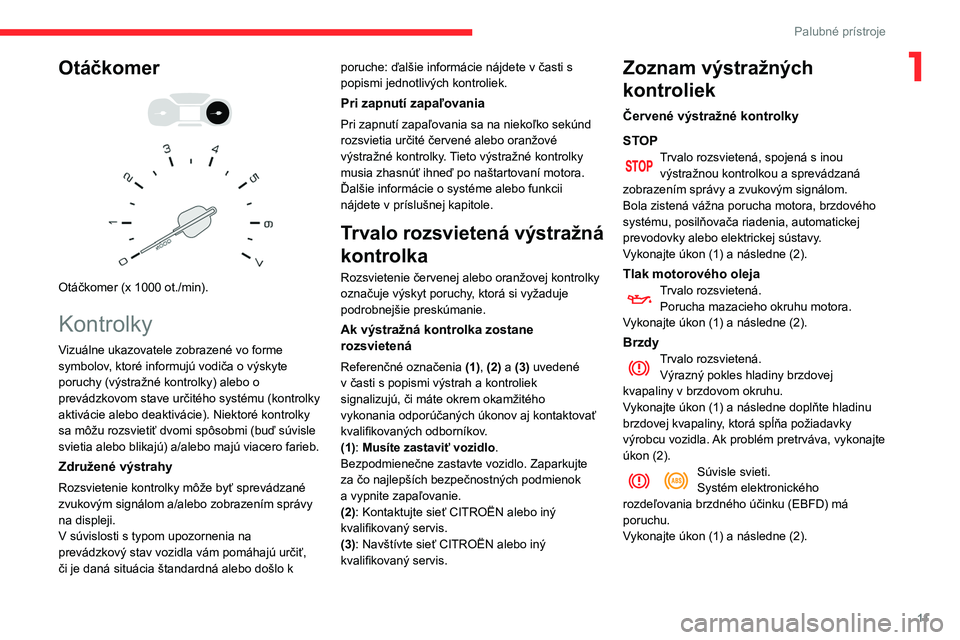

1Otáčkomer



Otáčkomer (x 1000 ot./min).
Kontrolky
Vizuálne ukazovatele zobrazené vo forme
symbolov, ktoré informujú vodiča o výskyte
poruchy (výstražné kontrolky) alebo o
prevádzkovom stave určitého systému (kontrolky
aktivácie alebo deaktivácie). Niektoré kontrolky
sa môžu rozsvietiť dvomi spôsobmi (buď súvisle
svietia alebo blikajú) a/alebo majú viacero farieb.
Združené výstrahy
Rozsvietenie kontrolky môže byť sprevádzané
zvukovým signálom a/alebo zobrazením správy
na displeji.
V súvislosti s typom upozornenia na
prevádzkový stav vozidla vám pomáhajú určiť,
či je daná situácia štandardná alebo došlo k poruche: ďalšie informácie nájdete v časti s
popismi jednotlivých kontroliek.
Pri zapnutí zapaľovania
Pri zapnutí zapaľovania sa na niekoľko sekúnd
rozsvietia určité červené alebo oranžové
výstražné kontrolky. Tieto výstražné kontrolky
musia zhasnúť ihneď po naštartovaní motora.
Ďalšie informácie o systéme alebo funkcii
nájdete v príslušnej kapitole.
Trvalo rozsvietená výstražná
kontrolka
Rozsvietenie červenej alebo oranžovej kontrolky
označuje výskyt poruchy, ktorá si vyžaduje
podrobnejšie preskúmanie.
Ak výstražná kontrolka zostane
rozsvietená
Referenčné označenia
(1), (2) a (3) uvedené
v časti s popismi výstrah a kontroliek
signalizujú, či máte okrem okamžitého
vykonania odporúčaných úkonov aj kontaktovať
kvalifikovaných odborníkov.
(1): Musíte zastaviť vozidlo .
Bezpodmienečne zastavte vozidlo. Zaparkujte
za čo najlepších bezpečnostných podmienok
a
vypnite zapaľovanie.
(2): Kontaktujte sieť CITROËN alebo iný
kvalifikovaný servis.
(3): Navštívte sieť CITROËN alebo iný
kvalifikovaný servis.
Zoznam výstražných
kontroliek
Červené výstražné kontrolky
STOP
Trvalo rozsvietená, spojená s inou výstražnou kontrolkou a sprevádzaná
zobrazením správy a zvukovým signálom.
Bola zistená vážna porucha motora, brzdového
systému, posilňovača riadenia, automatickej
prevodovky alebo elektrickej sústavy.
Vykonajte úkon (1) a
následne (2).
Tlak motorového olejaTrvalo rozsvietená.Porucha mazacieho okruhu motora.
Vykonajte úkon (1) a
následne (2).
BrzdyTrvalo rozsvietená.Výrazný pokles hladiny brzdovej
kvapaliny v
brzdovom okruhu.
Vykonajte úkon (1) a
následne doplňte hladinu
brzdovej kvapaliny, ktorá spĺňa požiadavky
výrobcu vozidla. Ak problém pretrváva, vykonajte
úkon (2).
Súvisle svieti.
Systém elektronického
rozdeľovania brzdného účinku
(EBFD) má
poruchu.
Vykonajte úkon (1) a
následne (2).

12
Palubné prístroje

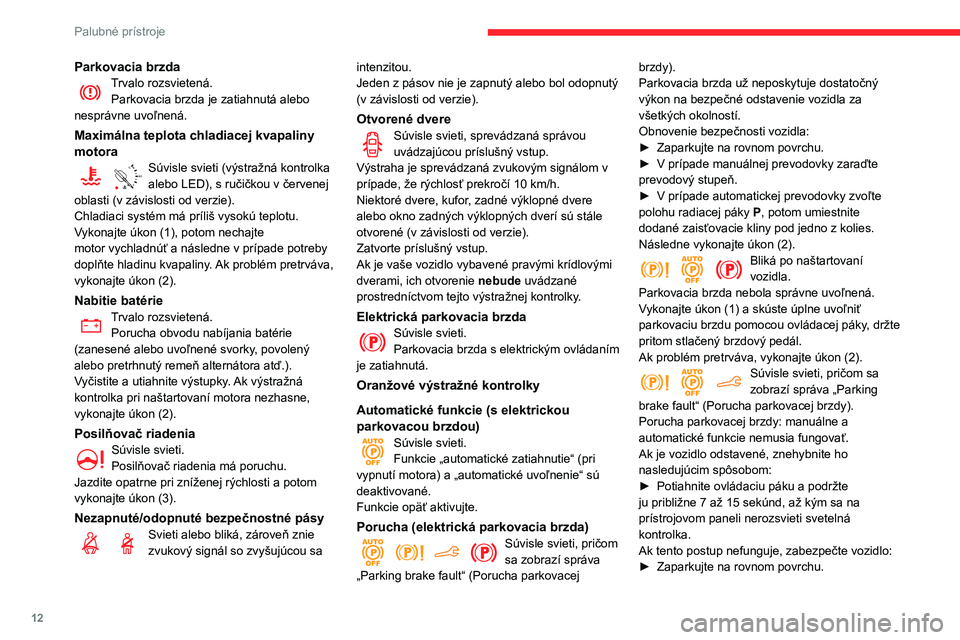

Parkovacia brzdaTrvalo rozsvietená.Parkovacia brzda je zatiahnutá alebo
nesprávne uvoľnená.
Maximálna teplota chladiacej kvapaliny
motora
90° CSúvisle svieti (výstražná kontrolka
alebo LED), s ručičkou v červenej
oblasti (v závislosti od verzie).
Chladiaci systém má príliš vysokú teplotu.
Vykonajte úkon (1), potom nechajte
motor

vychladnúť a následne v prípade potreby
doplňte hladinu kvapaliny. Ak problém pretrváva,
vykonajte úkon (2).
Nabitie batérieTrvalo rozsvietená. Porucha obvodu nabíjania batérie
(zanesené alebo uvoľnené svorky, povolený
alebo pretrhnutý remeň alternátora atď.).
Vyčistite a utiahnite výstupky. Ak výstražná
kontrolka pri naštartovaní motora nezhasne,
vykonajte úkon (2).
Posilňovač riadeniaSúvisle svieti.
Posilňovač riadenia má poruchu.
Jazdite opatrne pri zníženej rýchlosti a potom
vykonajte úkon (3).
Nezapnuté/odopnuté bezpečnostné pásySvieti alebo bliká, zároveň znie
zvukový signál so zvyšujúcou sa intenzitou.
Jeden z pásov nie je zapnutý alebo bol odopnutý
(v
závislosti od verzie).
Otvorené dvereSúvisle svieti, sprevádzaná správou
uvádzajúcou príslušný vstup.
Výstraha je sprevádzaná zvukovým signálom v
prípade, že rýchlosť prekročí 10 km/h.
Niektoré dvere, kufor, zadné výklopné dvere
alebo okno zadných výklopných dverí sú stále
otvorené (v závislosti od verzie).
Zatvorte príslušný vstup.
Ak je vaše vozidlo vybavené pravými krídlovými
dverami, ich otvorenie nebude uvádzané
prostredníctvom tejto výstražnej kontrolky.
Elektrická parkovacia brzdaSúvisle svieti.
Parkovacia brzda s elektrickým ovládaním
je zatiahnutá.
Oranžové výstražné kontrolky
Automatické funkcie (s elektrickou
parkovacou brzdou)
Súvisle svieti.
Funkcie „automatické zatiahnutie“ (pri
vypnutí motora) a „automatické uvoľnenie“ sú
deaktivované.
Funkcie opäť aktivujte.
Porucha (elektrická parkovacia brzda)Súvisle svieti, pričom
sa zobrazí správa
„Parking brake fault“ (Porucha parkovacej brzdy).
Parkovacia brzda už neposkytuje dostatočný
výkon na bezpečné odstavenie vozidla za
všetkých okolností.
Obnovenie bezpečnosti vozidla:
►

Zaparkujte na rovnom povrchu.
►

V prípade manuálnej prevodovky zaraďte
prevodový stupeň.
►

V prípade automatickej prevodovky zvoľte
polohu radiacej páky P
, potom umiestnite
dodané zaisťovacie kliny pod jedno z kolies.
Následne vykonajte úkon (2).
Bliká po naštartovaní
vozidla.
Parkovacia brzda nebola správne uvoľnená.
Vykonajte úkon (1) a skúste úplne uvoľniť
parkovaciu brzdu pomocou ovládacej páky, držte
pritom stlačený brzdový pedál.
Ak problém pretrváva, vykonajte úkon (2).
Súvisle svieti, pričom sa
zobrazí správa „Parking
brake fault“ (Porucha parkovacej brzdy).
Porucha parkovacej brzdy: manuálne a
automatické funkcie nemusia fungovať.
Ak je vozidlo odstavené, znehybnite ho
nasledujúcim spôsobom:
►

Potiahnite ovládaciu páku a podržte
ju približne 7 až 15 sekúnd, až kým sa na
prístrojovom paneli nerozsvieti svetelná
kontrolka.
Ak tento postup nefunguje, zabezpečte vozidlo:
►


Zaparkujte na rovnom povrchu.

13
Palubné prístroje

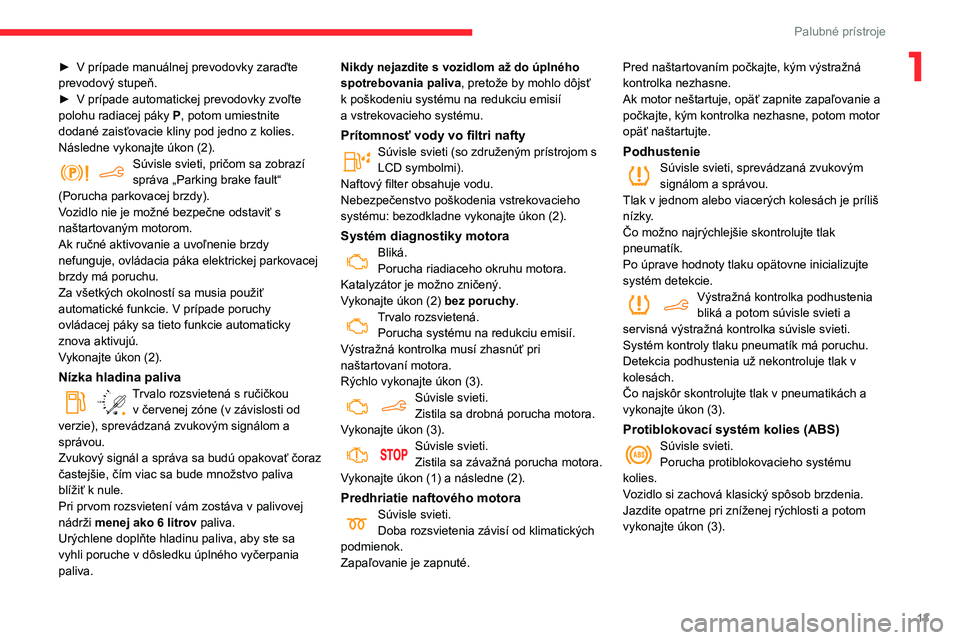

1► V prípade manuálnej prevodovky zaraďte
prevodový stupeň.
►

V prípade automatickej prevodovky zvoľte
polohu radiacej páky


P
, potom umiestnite
dodané zaisťovacie kliny pod jedno z kolies.
Následne vykonajte úkon (2).
Súvisle svieti, pričom sa zobrazí
správa „Parking brake fault“
(Porucha parkovacej brzdy).
Vozidlo nie je možné bezpečne odstaviť s
naštartovaným motorom.
Ak ručné aktivovanie a uvoľnenie brzdy
nefunguje, ovládacia páka elektrickej parkovacej
brzdy má poruchu.
Za všetkých okolností sa musia použiť
automatické funkcie. V prípade poruchy
ovládacej páky sa tieto funkcie automaticky
znova aktivujú.
Vykonajte úkon (2).
Nízka hladina paliva
/2
1 1Trvalo rozsvietená s ručičkou
v červenej zóne (v závislosti od
verzie), sprevádzaná zvukovým signálom a
správou.
Zvukový signál a správa sa budú opakovať čoraz
častejšie, čím viac sa bude množstvo paliva
blížiť k nule.
Pri prvom rozsvietení vám zostáva v palivovej
nádrži menej ako 6 litrov paliva.
Urýchlene doplňte hladinu paliva, aby ste sa
vyhli poruche v dôsledku úplného vyčerpania
paliva. Nikdy nejazdite s
vozidlom až do úplného
spotrebovania paliva, pretože by mohlo dôjsť
k poškodeniu systému na redukciu emisií
a vstrekovacieho systému.
Prítomnosť vody vo filtri naftySúvisle svieti (so združeným prístrojom s
LCD symbolmi).
Naftový filter obsahuje vodu.
Nebezpečenstvo poškodenia vstrekovacieho
systému: bezodkladne vykonajte úkon (2).
Systém diagnostiky motoraBliká.
Porucha riadiaceho okruhu motora.
Katalyzátor je možno zničený.
Vykonajte úkon (2) bez poruchy.
Trvalo rozsvietená.
Porucha systému na redukciu emisií.
Výstražná kontrolka musí zhasnúť pri
naštartovaní motora.
Rýchlo vykonajte úkon (3).
Súvisle svieti.
Zistila sa drobná porucha motora.
Vykonajte úkon (3).
Súvisle svieti.
Zistila sa závažná porucha motora.
Vykonajte úkon (1) a
následne (2).
Predhriatie naftového motoraSúvisle svieti.
Doba rozsvietenia závisí od klimatických
podmienok.
Zapaľovanie je zapnuté. Pred naštartovaním počkajte, kým výstražná
kontrolka nezhasne.
Ak motor neštartuje, opäť zapnite zapaľovanie a
počkajte, kým kontrolka nezhasne, potom motor
opäť naštartujte.
PodhustenieSúvisle svieti, sprevádzaná zvukovým
signálom a správou.
Tlak v

jednom alebo viacerých kolesách je príliš
nízky.
Čo možno najrýchlejšie skontrolujte tlak
pneumatík.
Po úprave hodnoty tlaku opätovne inicializujte
systém detekcie.
Výstražná kontrolka podhustenia
bliká a potom súvisle svieti a
servisná výstražná kontrolka súvisle svieti.
Systém kontroly tlaku pneumatík má poruchu.
Detekcia podhustenia už nekontroluje tlak v
kolesách.
Čo najskôr skontrolujte tlak v
pneumatikách a
vykonajte úkon (3).
Protiblokovací systém kolies (ABS)Súvisle svieti.
Porucha protiblokovacieho systému
kolies.
Vozidlo si zachová klasický spôsob brzdenia.
Jazdite opatrne pri zníženej rýchlosti a potom
vykonajte úkon (3).

14
Palubné prístroje

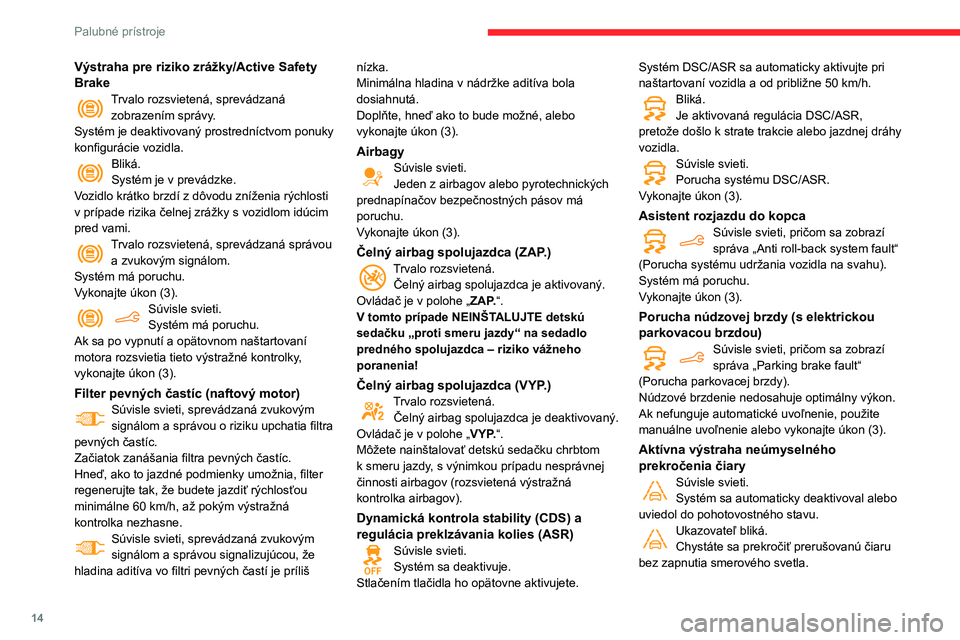

Výstraha pre riziko zrážky/Active Safety
Brake
Trvalo rozsvietená, sprevádzaná zobrazením správy.
Systém je deaktivovaný prostredníctvom ponuky
konfigurácie vozidla.
Bliká.
Systém je v prevádzke.
Vozidlo krátko brzdí z dôvodu zníženia rýchlosti
v prípade rizika čelnej zrážky s vozidlom idúcim
pred vami.
Trvalo rozsvietená, sprevádzaná správou a zvukovým signálom.
Systém má poruchu.
Vykonajte úkon (3).
Súvisle svieti.
Systém má poruchu.
Ak sa po vypnutí a opätovnom naštartovaní
motora rozsvietia tieto výstražné kontrolky,
vykonajte úkon
(3).
Filter pevných častíc (naftový motor)Súvisle svieti, sprevádzaná zvukovým
signálom a správou o riziku upchatia filtra
pevných častíc.
Začiatok zanášania filtra pevných častíc.
Hneď, ako to jazdné podmienky umožnia, filter
regenerujte tak, že budete jazdiť rýchlosťou
minimálne 60 km/h, až pokým výstražná
kontrolka nezhasne.
Súvisle svieti, sprevádzaná zvukovým
signálom a správou signalizujúcou, že
hladina aditíva vo filtri pevných častí je príliš nízka.
Minimálna hladina v nádržke aditíva bola
dosiahnutá.
Doplňte, hneď ako to bude možné, alebo
vykonajte úkon (3).
AirbagySúvisle svieti.
Jeden z airbagov alebo pyrotechnických
prednapínačov bezpečnostných pásov má
poruchu.
Vykonajte úkon (3).
Čelný airbag spolujazdca (ZAP.)Trvalo rozsvietená. Čelný airbag spolujazdca je aktivovaný.
Ovládač je v polohe „ ZAP.“.
V tomto prípade NEINŠTALUJTE detskú
sedačku „proti smeru jazdy“ na sedadlo
predného spolujazdca – riziko vážneho
poranenia!
Čelný airbag spolujazdca (VYP.)Trvalo rozsvietená. Čelný airbag spolujazdca je deaktivovaný.
Ovládač je v polohe „ VYP.“.
Môžete nainštalovať detskú sedačku chrbtom
k smeru jazdy, s výnimkou prípadu nesprávnej
činnosti airbagov (rozsvietená výstražná
kontrolka airbagov).
Dynamická kontrola stability (CDS) a
regulácia preklzávania kolies (ASR)
Súvisle svieti.
Systém sa deaktivuje.
Stlačením tlačidla ho opätovne aktivujete. Systém DSC/ASR sa automaticky aktivujte pri
naštartovaní vozidla a od približne 50 km/h.
Bliká.
Je aktivovaná regulácia DSC/ASR,
pretože došlo k strate trakcie alebo jazdnej dráhy
vozidla.
Súvisle svieti.
Porucha systému DSC/ASR.
Vykonajte úkon (3).
Asistent rozjazdu do kopcaSúvisle svieti, pričom sa zobrazí
správa „Anti roll-back system fault“
(Porucha systému udržania vozidla na svahu).
Systém má poruchu.
Vykonajte úkon (3).
Porucha núdzovej brzdy (s elektrickou
parkovacou brzdou)
Súvisle svieti, pričom sa zobrazí
správa „Parking brake fault“
(Porucha parkovacej brzdy).
Núdzové brzdenie nedosahuje optimálny výkon.
Ak nefunguje automatické uvoľnenie, použite
manuálne uvoľnenie alebo vykonajte úkon (3).
Aktívna výstraha neúmyselného
prekročenia čiary
Súvisle svieti.
Systém sa automaticky deaktivoval alebo
uviedol do pohotovostného stavu.
Ukazovateľ bliká.
Chystáte sa prekročiť prerušovanú čiaru
bez zapnutia smerového svetla.

15
Palubné prístroje

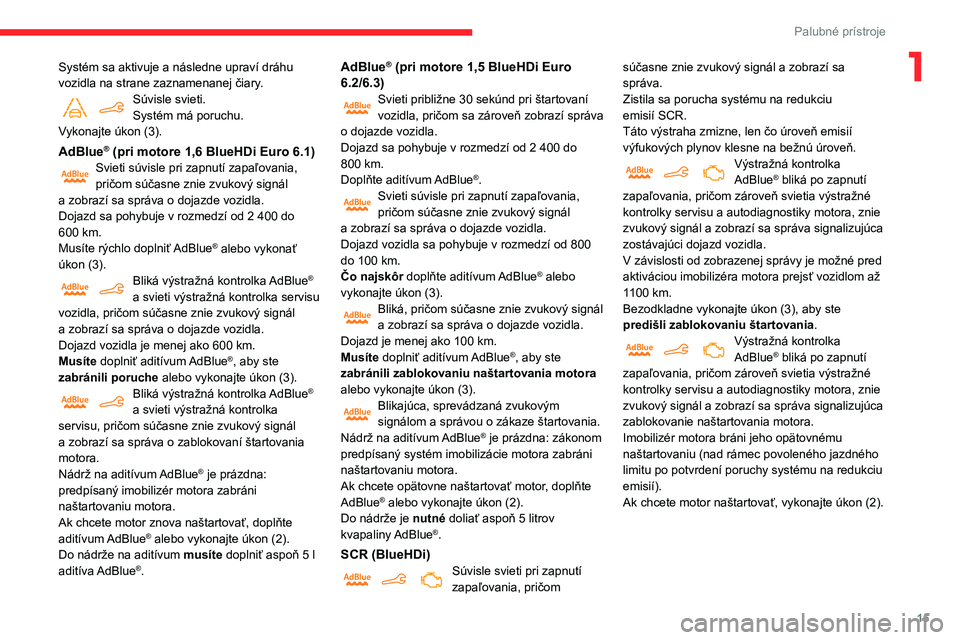

1Systém sa aktivuje a následne upraví dráhu
vozidla na strane zaznamenanej čiary.
Súvisle svieti.
Systém má poruchu.
Vykonajte úkon (3).
AdBlue® (pri motore 1,6 BlueHDi Euro 6.1)Svieti súvisle pri zapnutí zapaľovania,
pričom súčasne znie zvukový signál
a

zobrazí sa správa o dojazde vozidla.
Dojazd sa pohybuje v rozmedzí od 2
400 do
600

km.
Musíte rýchlo doplniť

AdBlue® alebo vykonať
úkon (3).
Bliká výstražná kontrolka AdBlue®
a svieti výstražná kontrolka servisu
vozidla, pričom súčasne znie zvukový signál
a

zobrazí sa správa o dojazde vozidla.
Dojazd vozidla je menej ako 600

km.
Musíte doplniť aditívum AdBlue
®, aby ste
zabránili poruche alebo vykonajte úkon
(3).
Bliká výstražná kontrolka AdBlue®
a svieti výstražná kontrolka
servisu, pričom súčasne znie zvukový signál
a

zobrazí sa správa o zablokovaní štartovania
motora.
Nádrž na aditívum AdBlue
® je prázdna:
predpísaný imobilizér motora zabráni
naštartovaniu motora.
Ak chcete motor znova naštartovať, doplňte
aditívum AdBlue
® alebo vykonajte úkon (2).
Do nádrže na aditívum musíte
doplniť aspoň 5 l
aditíva

AdBlue®.
AdBlue® (pri motore 1,5 BlueHDi Euro
6.2/6.3)
Svieti približne 30 sekúnd pri štartovaní
vozidla, pričom sa zároveň zobrazí správa
o

dojazde vozidla.
Dojazd sa pohybuje v rozmedzí od 2
400 do
800

km.
Doplňte aditívum AdBlue
®.Svieti súvisle pri zapnutí zapaľovania,
pričom súčasne znie zvukový signál
a

zobrazí sa správa o dojazde vozidla.
Dojazd vozidla sa pohybuje v rozmedzí od 800
do 100
km.
Čo najskôr doplňte aditívum AdBlue
® alebo
vykonajte úkon

(3).
Bliká, pričom súčasne znie zvukový signál
a zobrazí sa správa o dojazde vozidla.
Dojazd je menej ako 100
km.
Musíte doplniť aditívum AdBlue
®, aby ste
zabránili zablokovaniu naštartovania motora
alebo vykonajte úkon

(3).
Blikajúca, sprevádzaná zvukovým
signálom a správou o zákaze štartovania.
Nádrž na aditívum AdBlue
® je prázdna: zákonom
predpísaný systém imobilizácie motora zabráni
naštartovaniu motora.
Ak chcete opätovne naštartovať motor, doplňte
AdBlue
® alebo vykonajte úkon (2).
Do nádrže je nutné doliať aspoň 5
litrov
kvapaliny AdBlue
®.
SCR (BlueHDi)Súvisle svieti pri zapnutí
zapaľovania, pričom súčasne znie zvukový signál a
zobrazí sa
správa.
Zistila sa porucha systému na redukciu
emisií SCR.
Táto výstraha zmizne, len čo úroveň emisií
výfukových plynov klesne na bežnú úroveň.
Výstražná kontrolka
AdBlue® bliká po zapnutí
zapaľovania, pričom zároveň svietia výstražné
kontrolky servisu a autodiagnostiky motora, znie
zvukový signál a zobrazí sa správa signalizujúca
zostávajúci dojazd vozidla.
V

závislosti od zobrazenej správy je možné pred
aktiváciou imobilizéra motora prejsť vozidlom až
1100

km.
Bezodkladne vykonajte úkon
(3), aby ste
predišli zablokovaniu štartovania .
Výstražná kontrolka
AdBlue® bliká po zapnutí
zapaľovania, pričom zároveň svietia výstražné
kontrolky servisu a autodiagnostiky motora, znie
zvukový signál a zobrazí sa správa signalizujúca
zablokovanie naštartovania motora.
Imobilizér motora bráni jeho opätovnému
naštartovaniu (nad rámec povoleného jazdného
limitu po potvrdení poruchy systému na redukciu
emisií).
Ak chcete motor naštartovať, vykonajte úkon (2).

16
Palubné prístroje
Čierne/biele výstražné kontrolky
Stlačený brzdový pedál
Súvisle svieti.
Vynechanie alebo vyvinutie
nedostatočného tlaku na brzdový pedál.
V prípade automatickej prevodovky a
spusteného motora pred uvoľnením parkovacej
brzdy presuňte volič z polohy P.
Noha na spojkeSúvisle svieti.
Stop & Start: prechod do režimu ŠTART
odmietnutý, pretože spojkový pedál nie je úplne
zošliapnutý.
Zošliapnite spojkový pedál na doraz.
Automatické stieranieSúvisle svieti.
Automatické stieranie čelného skla je
aktivované.
Ukazovatele
Ukazovateľ údržby
Ukazovateľ údržby sa zobrazí na združenom
prístroji. V závislosti od verzie vozidla:
– zobrazenie počítadla vzdialenosti indikuje
zostávajúcu vzdialenosť pred termínom
nasledujúcej prehliadky alebo vzdialenosť
prejdenú od posledného termínu, ktorým bude
predchádzať znamienko „-“,
– výstražná správa indikuje zostávajúcu
vzdialenosť, ako aj časové obdobie pred

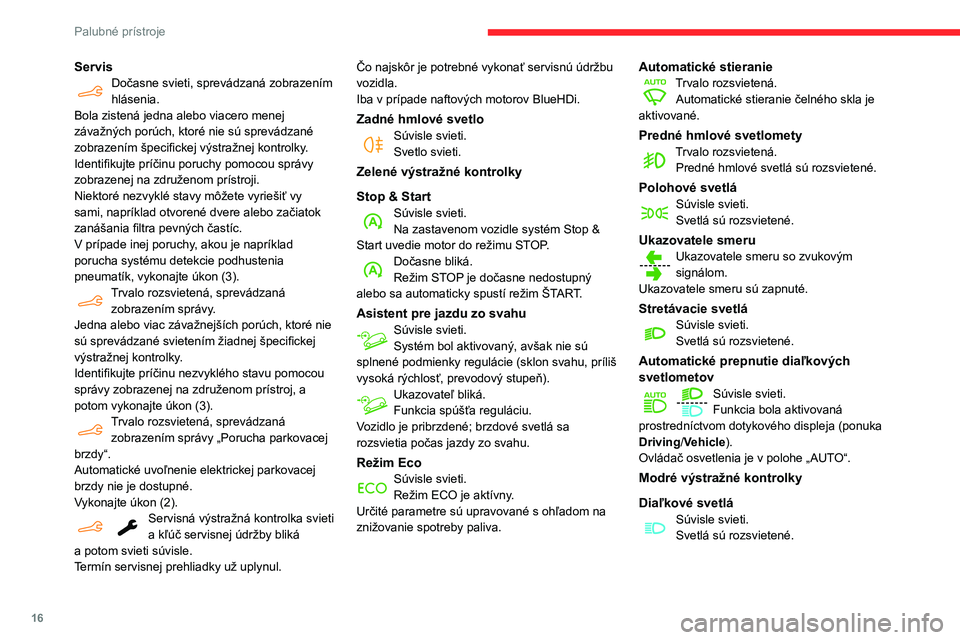

ServisDočasne svieti, sprevádzaná zobrazením
hlásenia.
Bola zistená jedna alebo viacero menej
závažných porúch, ktoré nie sú sprevádzané
zobrazením špecifickej výstražnej kontrolky.
Identifikujte príčinu poruchy pomocou správy
zobrazenej na združenom prístroji.
Niektoré nezvyklé stavy môžete vyriešiť vy
sami, napríklad otvorené dvere alebo začiatok
zanášania filtra pevných častíc.
V prípade inej poruchy, akou je napríklad
porucha systému detekcie podhustenia
pneumatík, vykonajte úkon (3).
Trvalo rozsvietená, sprevádzaná zobrazením správy.
Jedna alebo viac závažnejších porúch, ktoré nie
sú sprevádzané svietením žiadnej špecifickej
výstražnej kontrolky.
Identifikujte príčinu nezvyklého stavu pomocou
správy zobrazenej na združenom prístroj, a
potom vykonajte úkon (3).
Trvalo rozsvietená, sprevádzaná zobrazením správy „Porucha parkovacej
brzdy“.
Automatické uvoľnenie elektrickej parkovacej
brzdy nie je dostupné.
Vykonajte úkon (2).
Servisná výstražná kontrolka svieti
a kľúč servisnej údržby bliká
a

potom svieti súvisle.
Termín servisnej prehliadky už uplynul. Čo najskôr je potrebné vykonať servisnú údržbu
vozidla.
Iba v prípade naftových motorov BlueHDi.
Zadné hmlové svetloSúvisle svieti.
Svetlo svieti.
Zelené výstražné kontrolky
Stop & Start
Súvisle svieti.
Na zastavenom vozidle systém Stop &
Start uvedie motor do režimu STOP.
Dočasne bliká.
Režim STOP je dočasne nedostupný
alebo sa automaticky spustí režim ŠTART.
Asistent pre jazdu zo svahuSúvisle svieti.
Systém bol aktivovaný, avšak nie sú
splnené podmienky regulácie (sklon svahu, príliš
vysoká rýchlosť, prevodový stupeň).
Ukazovateľ bliká.
Funkcia spúšťa reguláciu.
Vozidlo je pribrzdené; brzdové svetlá sa
rozsvietia počas jazdy zo svahu.
Režim EcoSúvisle svieti.
Režim ECO je aktívny.
Určité parametre sú upravované s ohľadom na
znižovanie spotreby paliva.
Automatické stieranieTrvalo rozsvietená. Automatické stieranie čelného skla je
aktivované.
Predné hmlové svetlometyTrvalo rozsvietená. Predné hmlové svetlá sú rozsvietené.
Polohové svetláSúvisle svieti.
Svetlá sú rozsvietené.
Ukazovatele smeruUkazovatele smeru so zvukovým
signálom.
Ukazovatele smeru sú zapnuté.
Stretávacie svetláSúvisle svieti.
Svetlá sú rozsvietené.
Automatické prepnutie diaľkových
svetlometov
Súvisle svieti.
Funkcia bola aktivovaná
prostredníctvom dotykového displeja (ponuka
Driving/Vehicle).
Ovládač osvetlenia je v polohe „AUTO“.
Modré výstražné kontrolky
Diaľkové svetlá
Súvisle svieti.
Svetlá sú rozsvietené.

17
Palubné prístroje

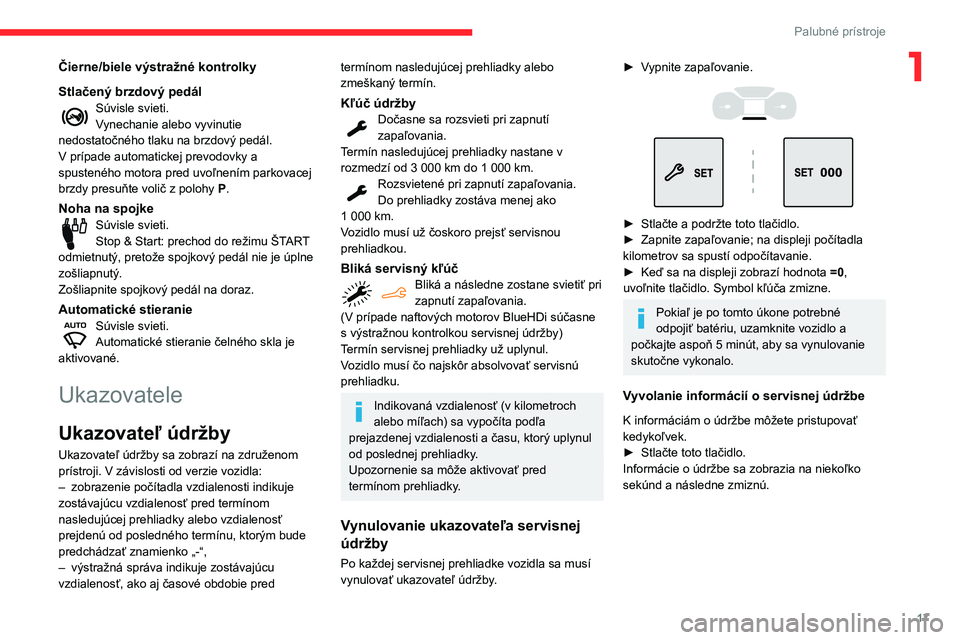

1Čierne/biele výstražné kontrolky
Stlačený brzdový pedál
Súvisle svieti.
Vynechanie alebo vyvinutie
nedostatočného tlaku na brzdový pedál.
V prípade automatickej prevodovky a
spusteného motora pred uvoľnením parkovacej
brzdy presuňte volič z polohy P.
Noha na spojkeSúvisle svieti.
Stop & Start: prechod do režimu ŠTART
odmietnutý, pretože spojkový pedál nie je úplne
zošliapnutý.
Zošliapnite spojkový pedál na doraz.
Automatické stieranieSúvisle svieti.
Automatické stieranie čelného skla je
aktivované.
Ukazovatele
Ukazovateľ údržby
Ukazovateľ údržby sa zobrazí na združenom
prístroji. V závislosti od verzie vozidla:
–

zobrazenie počítadla vzdialenosti indikuje
zostávajúcu vzdialenosť pred termínom
nasledujúcej prehliadky alebo vzdialenosť
prejdenú od posledného termínu, ktorým bude
predchádzať znamienko „-“,
–


výstražná správa indikuje zostávajúcu
vzdialenosť, ako aj časové obdobie pred
termínom nasledujúcej prehliadky alebo
zmeškaný termín.
Kľúč údržbyDočasne sa rozsvieti pri zapnutí
zapaľovania.
Termín nasledujúcej prehliadky nastane v
rozmedzí od 3
000 km do 1 000 km.
Rozsvietené pri zapnutí zapaľovania.
Do prehliadky zostáva menej ako
1

000

km.
Vozidlo musí už čoskoro prejsť servisnou
prehliadkou.
Bliká servisný kľúčBliká a následne zostane svietiť pri
zapnutí zapaľovania.
(V prípade naftových motorov BlueHDi súčasne
s výstražnou kontrolkou servisnej údržby)
Termín servisnej prehliadky už uplynul.
Vozidlo musí čo najskôr absolvovať servisnú
prehliadku.
Indikovaná vzdialenosť (v kilometroch
alebo míľach) sa vypočíta podľa
prejazdenej vzdialenosti a času, ktorý uplynul
od poslednej prehliadky.
Upozornenie sa môže aktivovať pred
termínom prehliadky.
Vynulovanie ukazovateľa servisnej
údržby
Po každej servisnej prehliadke vozidla sa musí
vynulovať ukazovateľ údržby.
► Vypnite zapaľovanie.



► Stlačte a podržte toto tlačidlo.
► Zapnite zapaľovanie; na displeji počítadla
kilometrov sa spustí odpočítavanie.
►

Keď sa na displeji zobrazí hodnota =0

,
uvoľnite tlačidlo. Symbol kľúča zmizne.
Pokiaľ je po tomto úkone potrebné
odpojiť batériu, uzamknite vozidlo a
počkajte aspoň 5 minút, aby sa vynulovanie
skutočne vykonalo.
Vyvolanie informácií o servisnej údržbe
K informáciám o údržbe môžete pristupovať
kedykoľvek.
►

Stlačte toto tlačidlo.
Informácie o

údržbe sa zobrazia na niekoľko
sekúnd a
následne zmiznú.

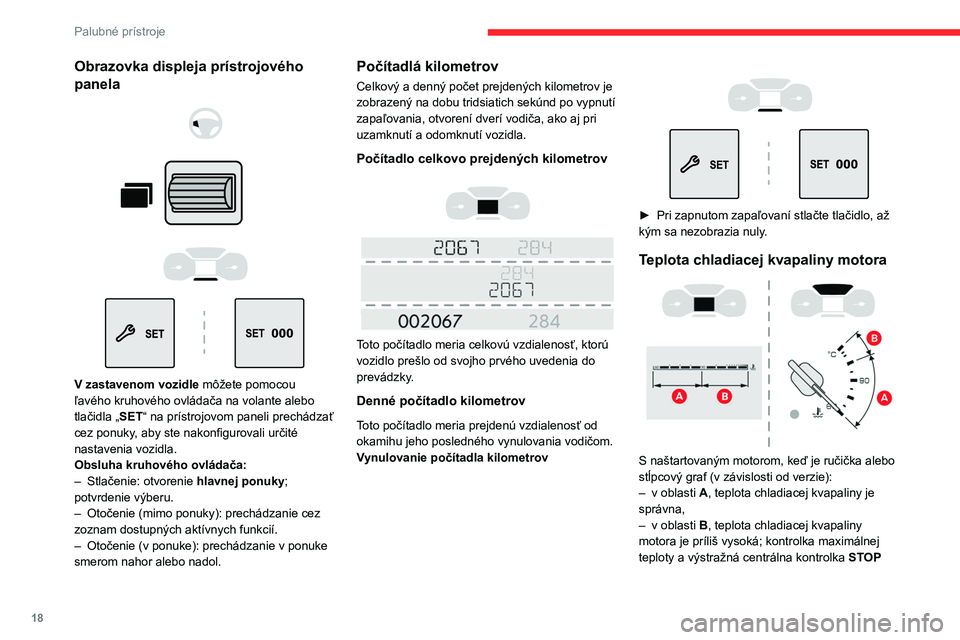

18
Palubné prístroje
Obrazovka displeja prístrojového
panela








V zastavenom vozidle môžete pomocou
ľavého kruhového ovládača na volante alebo
tlačidla „ SET“ na prístrojovom paneli prechádzať
cez ponuky, aby ste nakonfigurovali určité
nastavenia vozidla.
Obsluha kruhového ovládača:
–

Stlačenie: otvorenie hlavnej ponuky;
potvrdenie výberu.
–


Otočenie (mimo ponuky): prechádzanie cez
zoznam dostupných aktívnych funkcií.
–


Otočenie (v ponuke): prechádzanie v ponuke
smerom nahor alebo nadol.
Počítadlá kilometrov
Celkový a denný počet prejdených kilometrov je
zobrazený na dobu tridsiatich sekúnd po vypnutí
zapaľovania, otvorení dverí vodiča, ako aj pri
uzamknutí a odomknutí vozidla.
Počítadlo celkovo prejdených kilometrov




Toto počítadlo meria celkovú vzdialenosť, ktorú
vozidlo prešlo od svojho prvého uvedenia do
prevádzky.
Denné počítadlo kilometrov
Toto počítadlo meria prejdenú vzdialenosť od
okamihu jeho posledného vynulovania vodičom.
Vynulovanie počítadla kilometrov




► Pri zapnutom zapaľovaní stlačte tlačidlo, až
kým sa nezobrazia nuly .
Teplota chladiacej kvapaliny motora

S naštartovaným motorom, keď je ručička alebo
stĺpcový graf (v závislosti od verzie):
–

v oblasti
A, teplota chladiacej kvapaliny je
správna,
–

v oblasti
B, teplota chladiacej kvapaliny
motora je príliš vysoká; kontrolka maximálnej
teploty a výstražná centrálna kontrolka STOP
