CITROEN BERLINGO VAN 2021 Priručnik (in Serbian)

179
U slučaju kvara

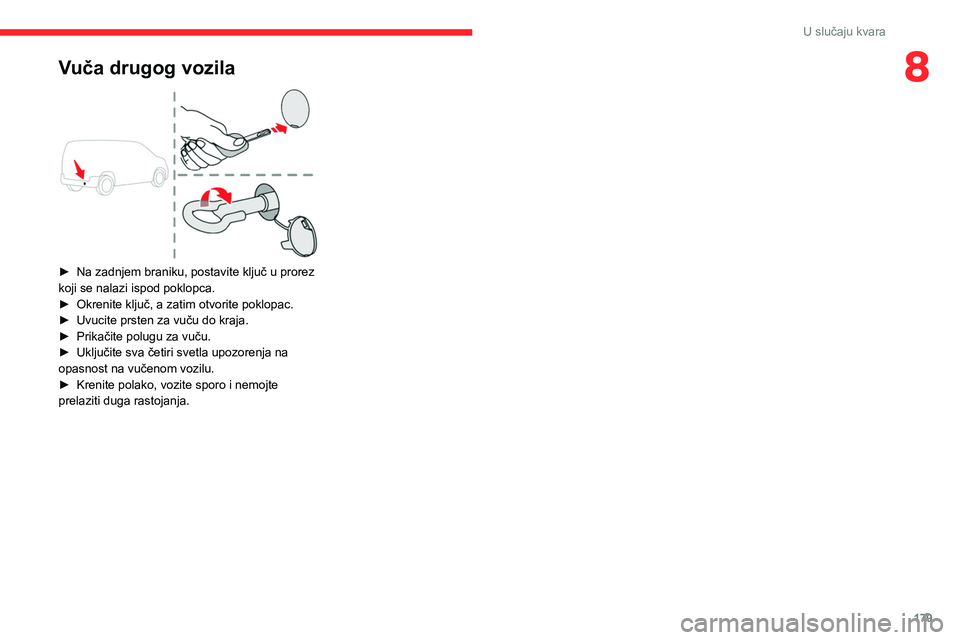

8Vuča drugog vozila

► Na zadnjem braniku, postavite ključ u prorez
koji se nalazi ispod poklopca.
►

Okrenite ključ, a zatim otvorite poklopac.
►


Uvucite prsten za vuču do kraja.
►


Prikačite polugu za vuču.
►


Uključite sva četiri svetla upozorenja na
opasnost na vučenom vozilu.
►


Krenite polako, vozite sporo i nemojte
prelaziti duga rastojanja.

180

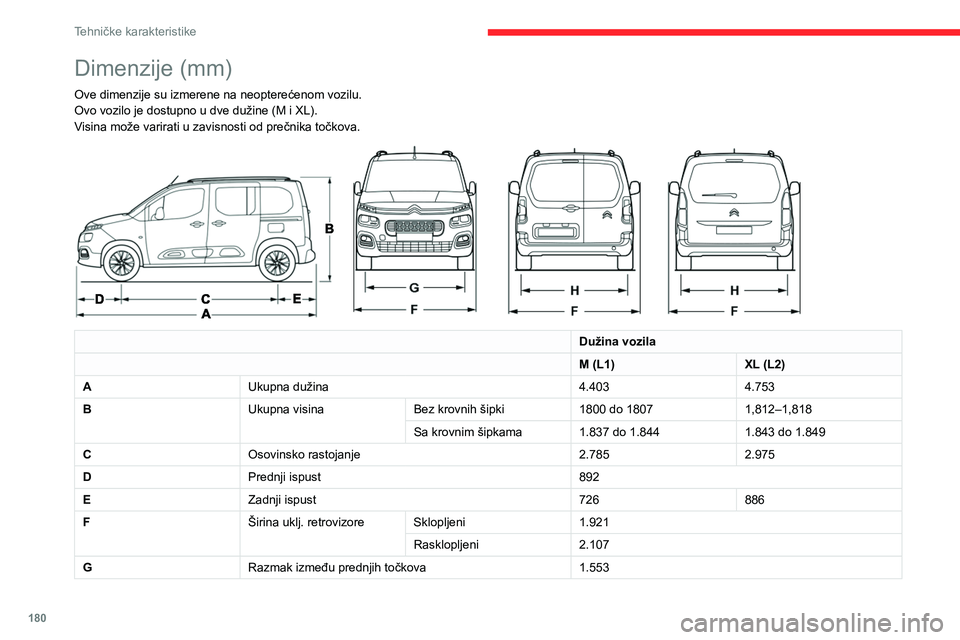

Tehničke karakteristike
Dimenzije (mm)
Ove dimenzije su izmerene na neopterećenom vozilu.
Ovo vozilo je dostupno u dve dužine (M i XL).
Visina može varirati u zavisnosti od prečnika točkova.


Dužina vozila
M (L1) XL (L2)
A Ukupna dužina 4.4034.753
B Ukupna visinaBez krovnih šipki1800 do 18071,812–1,818
Sa krovnim šipkama 1.837 do 1.8441.843 do 1.849
C Osovinsko rastojanje 2.7852.975
D Prednji ispust 892
E Zadnji ispust 726886
F Širina uklj. retrovizore Sklopljeni 1.921
Rasklopljeni 2.107
G Razmak između prednjih točkova 1.553
Karakteristike motora i
vučnih opterećenja
Motori
Karakteristike motora možete naći u
dokumentima vozila o registraciji, kao i u
brošurama za prodaju.
Maksimalna snaga odgovara
homologovanoj vrednosti na testu
motora, prema uslovima definisanim
evropskim propisima (direktiva 1999/99/CE).
Za više informacija obratite se dileru CITROËN
vozila ili posetite ovlašćeni servis.
Motori i vučna opterećenja – BENZIN
Vozila opremljena motorom VTi 110 BVM5 nisu prikladna za vuču.

181

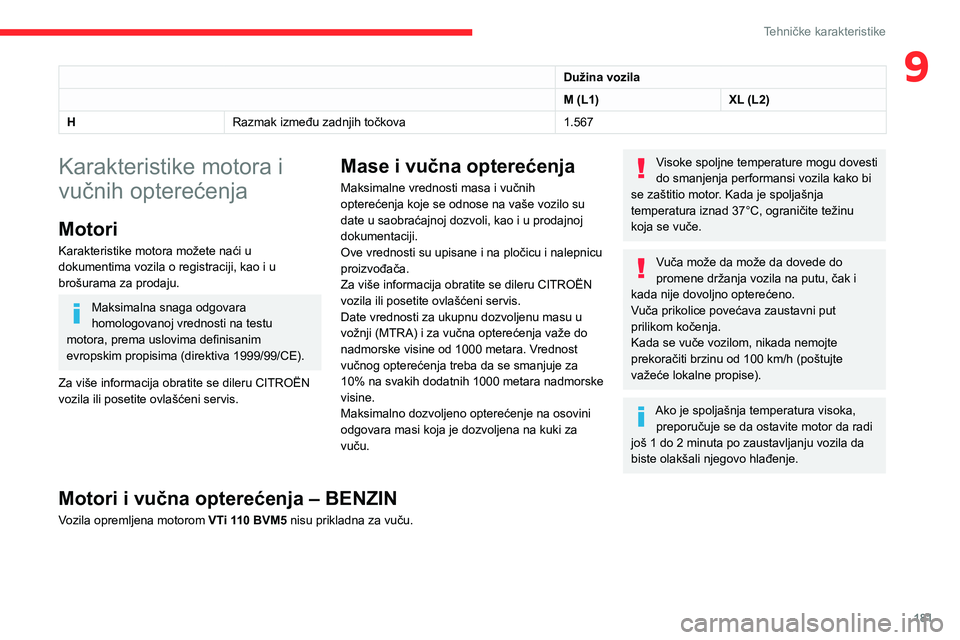

Tehničke karakteristike
9Dužina vozila
M (L1)XL (L2)
H Razmak između zadnjih točkova 1.567
Karakteristike motora i
vučnih opterećenja
Motori
Karakteristike motora možete naći u
dokumentima vozila o registraciji, kao i u
brošurama za prodaju.
Maksimalna snaga odgovara
homologovanoj vrednosti na testu
motora, prema uslovima definisanim
evropskim propisima (direktiva 1999/99/CE).
Za više informacija obratite se dileru CITROËN
vozila ili posetite ovlašćeni servis.
Mase i vučna opterećenja
Maksimalne vrednosti masa i vučnih
opterećenja koje se odnose na vaše vozilo su
date u saobraćajnoj dozvoli, kao i u prodajnoj
dokumentaciji.
Ove vrednosti su upisane i na pločicu i nalepnicu
proizvođača.
Za više informacija obratite se dileru CITROËN
vozila ili posetite ovlašćeni servis.
Date vrednosti za ukupnu dozvoljenu masu u
vožnji (MTRA) i za vučna opterećenja važe do
nadmorske visine od 1000 metara. Vrednost
vučnog opterećenja treba da se smanjuje za
10% na svakih dodatnih 1000 metara nadmorske
visine.
Maksimalno dozvoljeno opterećenje na osovini
odgovara masi koja je dozvoljena na kuki za
vuču.
Visoke spoljne temperature mogu dovesti
do smanjenja performansi vozila kako bi
se zaštitio motor. Kada je spoljašnja
temperatura iznad 37°C, ograničite težinu
koja se vuče.
Vuča može da može da dovede do
promene držanja vozila na putu, čak i
kada nije dovoljno opterećeno.
Vuča prikolice povećava zaustavni put
prilikom kočenja.
Kada se vuče vozilom, nikada nemojte
prekoračiti brzinu od 100
km/h (poštujte
važeće lokalne propise).
Ako je spoljašnja temperatura visoka, preporučuje se da ostavite motor da radi
još 1 do 2 minuta po zaustavljanju vozila da
biste olakšali njegovo hlađenje.
Motori i vučna opterećenja – BENZIN
Vozila opremljena motorom VTi 110 BVM5 nisu prikladna za vuču.

182
Tehničke karakteristike
Motori i vučna opterećenja – BENZINSKI EURO 6.3
MotorPureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Menjač Manuelni sa 6 brzinaAutomatski sa 8 brzina
Šifra EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Dužina M (L1)XL (L2) M (L1) XL (L2)
Šifra modela 5 sedišta


ERHNSR-A ERHNSR-C
7 sedišta


ERHNSR-B ERHNSR-D
Radna zapremina (cc) 1.1991.199
Maks. snaga: EC standard (kW) 8196
Gorivo Bezolovni benzinBezolovni benzin
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene
bruto težine) na nagibu
od 12% (kg) 5 sedišta
1.1501.1001.2001.150
7 sedišta 1.000900/950 1.050 1.000/950
Prikolica bez kočionog
sistema (kg) 5 sedišta
720/730 750740/750 750
7 sedišta 750750
Maksimalno dozvoljeno
opterećenje na nosu/kuki
(kg) 5 sedišta
74747474
7 sedišta 50/705070/5050
Motori i vučna opterećenja – DIZEL
Motor HDi 75 BVM5 HDi 92 S&S BVM5
Menjač Manuelni sa 5
brzinaManuelni sa 5 brzina
Šifra DV6E BE DV6D BE
Dužina M (L1)M (L1)XL (L2)
Šifra modela 5 sedišta


EC9HNA-A EC9HPA-A EC9HPA-C
7 sedišta


/ EC9HPA-B EC9HPA-D
Radna zapremina (cc) 1.5601.560
Maks. snaga: EC standard (kW) 5568
Gorivo DizelDizel
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene bruto
težine) na nagibu od 12% (kg) 5 sedišta
1.0001.1001.050
7 sedišta /950900
Prikolica bez kočionog
sistema (kg) 5 sedišta
720720750
7 sedišta /750
Maksimalno dozvoljeno
opterećenje na nosu/kuki (kg) 5 sedišta
747474
7 sedišta /70 50

183
Tehničke karakteristike

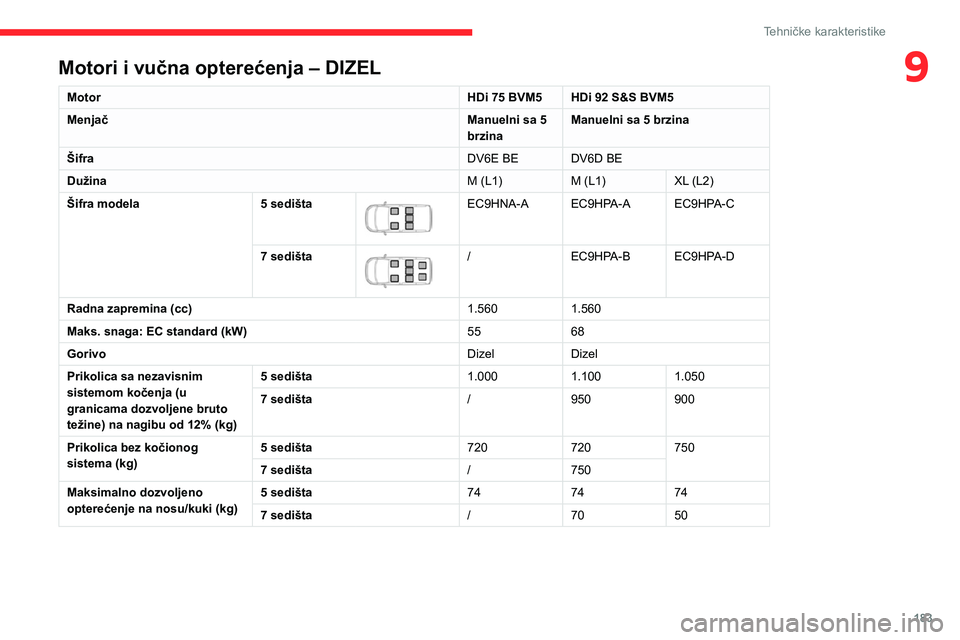

9Motori i vučna opterećenja – DIZEL
MotorHDi 75 BVM5 HDi 92 S&S BVM5
Menjač Manuelni sa 5
brzinaManuelni sa 5 brzina
Šifra DV6E BE DV6D BE
Dužina M (L1)M (L1)XL (L2)
Šifra modela 5 sedišta


EC9HNA-A EC9HPA-A EC9HPA-C
7 sedišta


/ EC9HPA-B EC9HPA-D
Radna zapremina (cc) 1.5601.560
Maks. snaga: EC standard (kW) 5568
Gorivo DizelDizel
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene bruto
težine) na nagibu od 12% (kg) 5 sedišta
1.0001.1001.050
7 sedišta /950900
Prikolica bez kočionog
sistema (kg) 5 sedišta
720720750
7 sedišta /750
Maksimalno dozvoljeno
opterećenje na nosu/kuki (kg) 5 sedišta
747474
7 sedišta /70 50

184
Tehničke karakteristike

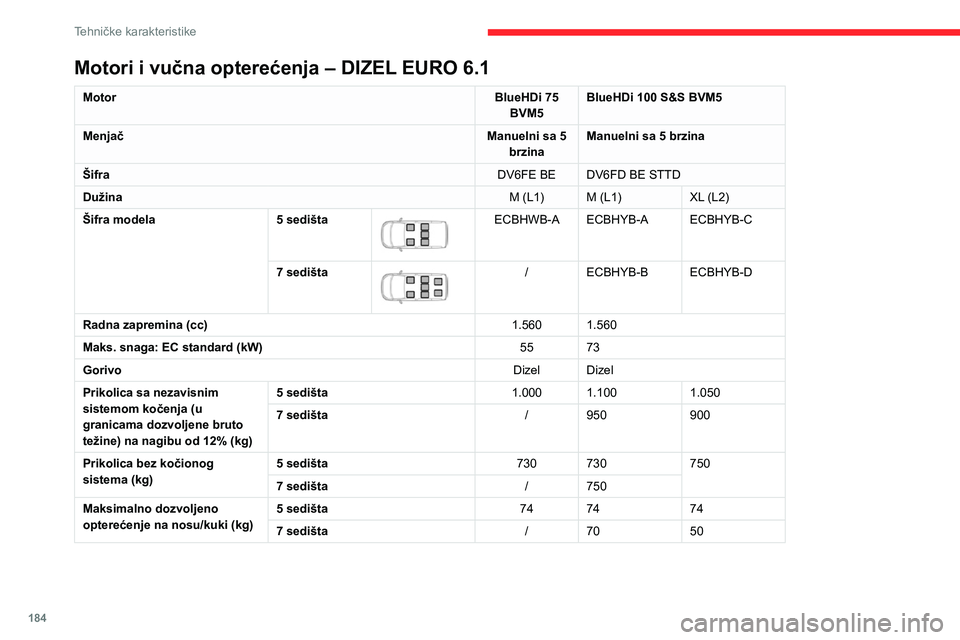

Motori i vučna opterećenja – DIZEL EURO 6.1
MotorBlueHDi 75
BVM5 BlueHDi 100 S&S BVM5
Menjač Manuelni sa 5
brzina Manuelni sa 5 brzina
Šifra DV6FE BE DV6FD BE STTD
Dužina M (L1) M (L1)XL (L2)
Šifra modela 5 sedišta


ECBHWB-A ECBHYB-A ECBHYB-C
7 sedišta


/ ECBHYB-B ECBHYB-D
Radna zapremina (cc) 1.560 1.560
Maks. snaga: EC standard (kW) 55 73
Gorivo Dizel Dizel
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene bruto
težine) na nagibu od 12% (kg) 5 sedišta
1.000 1.1001.050
7 sedišta / 950900
Prikolica bez kočionog
sistema (kg) 5 sedišta
730 730750
7 sedišta / 750
Maksimalno dozvoljeno
opterećenje na nosu/kuki (kg) 5 sedišta
74 7474
7 sedišta / 70 50
Motori i vučna opterećenja – DIZEL EURO 6.2 i 6.3
Motor BlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Menjač Manuelni sa 5 brzina Manuelni sa 6 brzina Automatski sa 8 brzina
Šifra DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Dužina M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Šifra modela 5 sedišta


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-C ECYHZR-A ECYHZR-C
7 sedišta


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-D ECYHZR-B ECYHZR-D
Radna zapremina (cc) 1.4991.4991.499
Maks. snaga: EC standard (kW) 759696
Gorivo DizelDizelDizel
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene
bruto težine) na nagibu
od 12% (kg) 5 sedišta
1.300 1.250 1.500 1.450 1.300 1.225/1.250
7 sedišta 1.150 1.050/1.100 1.350 1.250 1.100/1.150 1.050/1.100
Prikolica bez kočionog
sistema (kg) 5 sedišta
740/750 750750750750750
7 sedišta 750
Maksimalno dozvoljeno
opterećenje na nosu/
kuki (kg) 5 sedišta
747474745274
7 sedišta 60 50/60 55/60 50 5050

185
Tehničke karakteristike

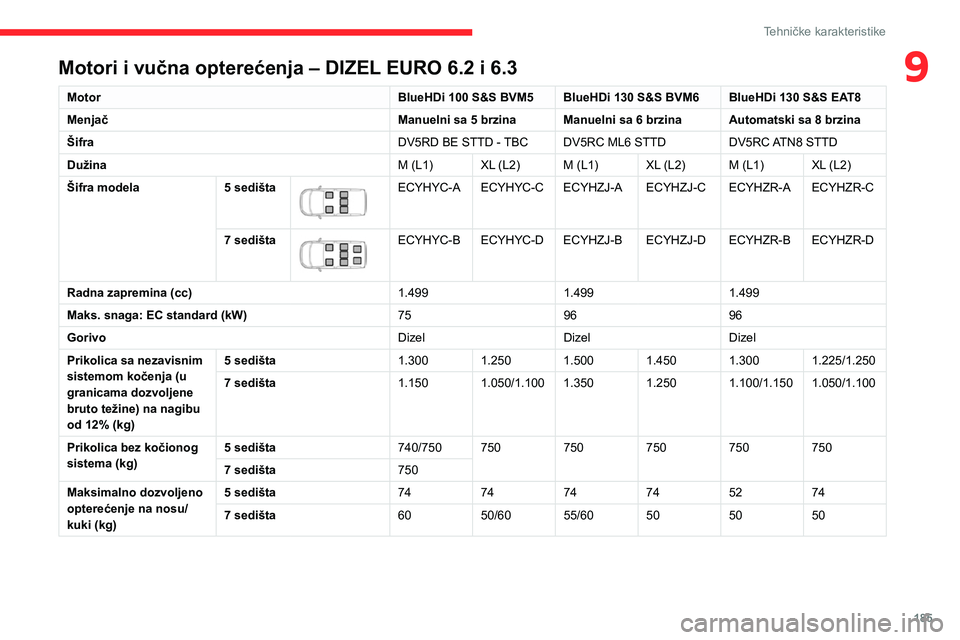

9Motori i vučna opterećenja – DIZEL EURO 6.2 i 6.3
MotorBlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Menjač Manuelni sa 5 brzina Manuelni sa 6 brzina Automatski sa 8 brzina
Šifra DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Dužina M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Šifra modela 5 sedišta


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-C ECYHZR-A ECYHZR-C
7 sedišta


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-D ECYHZR-B ECYHZR-D
Radna zapremina (cc) 1.4991.4991.499
Maks. snaga: EC standard (kW) 759696
Gorivo DizelDizelDizel
Prikolica sa nezavisnim
sistemom kočenja (u
granicama dozvoljene
bruto težine) na nagibu
od 12% (kg) 5 sedišta
1.300 1.250 1.500 1.450 1.300 1.225/1.250
7 sedišta 1.150 1.050/1.100 1.350 1.250 1.100/1.150 1.050/1.100
Prikolica bez kočionog
sistema (kg) 5 sedišta
740/750 750750750750750
7 sedišta 750
Maksimalno dozvoljeno
opterećenje na nosu/
kuki (kg) 5 sedišta
747474745274
7 sedišta 60 50/60 55/60 50 5050

186
Tehničke karakteristike

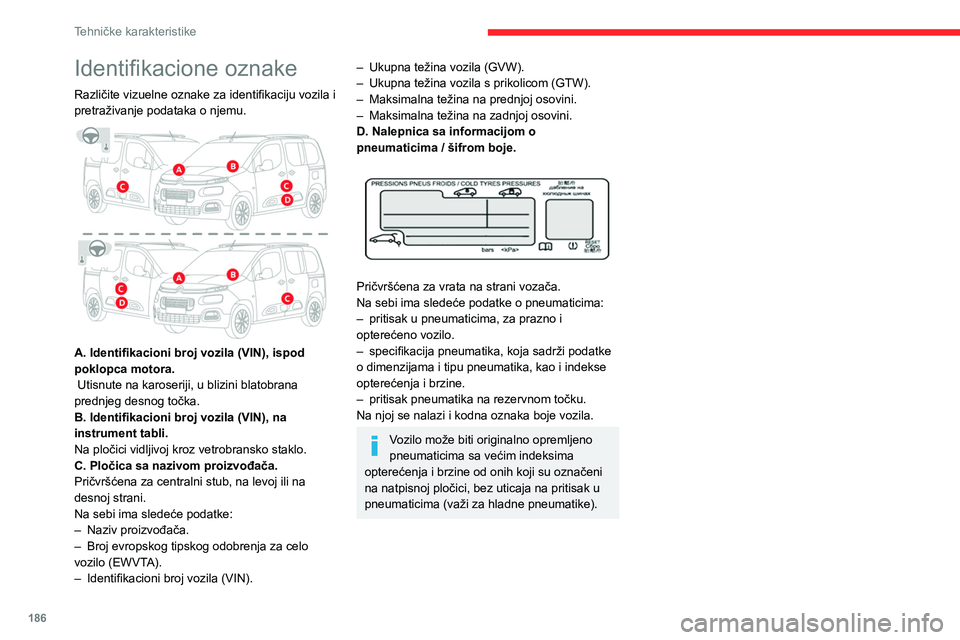

Identifikacione oznake
Različite vizuelne oznake za identifikaciju vozila i
pretraživanje podataka o njemu.


A. Identifikacioni broj vozila (VIN), ispod
poklopca motora.
Utisnute na karoseriji, u blizini blatobrana
prednjeg desnog točka.
B. Identifikacioni broj vozila (VIN), na
instrument tabli.
Na pločici vidljivoj kroz vetrobransko staklo.
C. Pločica sa nazivom proizvođača.
Pričvršćena za centralni stub, na levoj ili na
desnoj strani.
Na sebi ima sledeće podatke:
–
Naziv proizvođača.
–


Broj evropskog tipskog odobrenja za celo
vozilo (EWVT

A).
–

Identifikacioni broj vozila (VIN).
– Ukupna težina vozila (GVW).
– Ukupna težina vozila s prikolicom (GTW).
–

Maksimalna težina na prednjoj osovini.
–


Maksimalna težina na zadnjoj osovini.
D. Nalepnica sa informacijom o
pneumaticima / šifrom boje.


Pričvršćena za vrata na strani vozača.
Na sebi ima sledeće podatke o pneumaticima:
–

pritisak u pneumaticima, za prazno i
opterećeno vozilo.
–


specifikacija pneumatika, koja sadrži podatke
o dimenzijama i tipu pneumatika, kao i indekse
opterećenja i brzine.
–


pritisak pneumatika na rezervnom točku.
Na njoj se nalazi i kodna oznaka boje vozila.
Vozilo može biti originalno opremljeno
pneumaticima sa većim indeksima
opterećenja i brzine od onih koji su označeni
na natpisnoj pločici, bez uticaja na pritisak u
pneumaticima (važi za hladne pneumatike).

187
Audio sistem Bluetooth®
10Bluetooth® audio sistem

Ovde opisane razne funkcije i
podešavanja mogu se razlikovati u
zavisnosti od verzije i konfiguracije vašeg
vozila.
Iz bezbednosnih razloga i zato što ova
operacija zahteva punu pažnju vozača,
uparivanje Bluetooth funkcije mobilnog
telefona sa „hendsfri“ Bluetooth funkcijom
vašeg audio sistema mora se vršiti samo dok
je vozilo zaustavljeno i kontakt uključen.
Audio sistem je zaštićen tako da može da
radi isključivo u vašem vozilu.
Svaka izmena na sistemu mora se obavljati
isključivo kod prodavca ili u ovlašćenom
servisu kako bi se izbegla svaka opasnost od
strujnog udara, požara ili mehaničkih kvarova.
Da bi se izbeglo pražnjenje akumulatora
kada je motor zaustavljen, audio sistem
se može automatski isključiti nakon nekoliko
minuta.
Prvi koraci
Pritisnite: On/Off. (uključeno/isključeno)
Okrećite: za podešavanje jačine zvuka.
Kratko pritisnite: za menjanje audio izvora
(radio; USB; AUX (ako je povezana
oprema); CD; striming funkcija).
Dugo pritisnite: za prikaz menija Telefon (ako je
telefon povezan).
Prilagodite audio podešavanja:
Prednji/zadnji regulator jačine; levi/desni
balans; niski/visoki tonovi; glasnoća; zvučni
ambijent.
Aktivacija/deaktivacija automatskog podešavanja
jačine zvuka (povezano sa brzinom vozila).
Radio:
Kratko pritisnite: za prikaz liste sa radio
stanicama.
Dugo pritisnite: za ažuriranje liste.
Mediji:
Kratko pritisnite: za prikaz liste fascikli.
Dugo pritisnite: za prikaz raspoloživih opcija
sortiranja.
Izaberite način prikazivanja na ekranu
između:
Datum; Audio funkcije; Putni računar; Telefon.
Potvrdite ili prikažite kontekstualni meni.
Tasteri 1 do 6. Kratko pritisnite: za biranje memorisanih radio
stanica.
Dugo pritisnite: za memorisanje radio stanice.
Radio:
Automatska pretraga nagore/nadole radio
stanica korak po korak.
Mediji:
Izaberite prethodnu/sledeću numeru na CD-u,
USB-u, preko striming funkcije.
Kretanje po listi.
Radio:
Ručna pretraga nagore/nadole radio
stanica korak po korak.
Izaberite prethodnu/sledeću MP3 fasciklu.
Mediji:
Izbor prethodne/sledeće fascikle/žanra/izvođača/
spiska numera na USB uređaju.
Kretanje po listi.
Napuštanje trenutne radnje.
Povratak na prethodni nivo (menija ili
fascikle).
Pristup glavnom meniju.
Uključite/isključite TA funkciju
(obaveštenja o saobraćaju).
Pritisnite dugo: za pristup tipu obaveštenja.
Biranje opsega talasnih dužina FM/DAB/
AM.

188
Audio sistem Bluetooth®
„Telefon”: Poziv, Upravljanje imenikom,
Upravljanje telefonom, Prekidanje veze.
„Bord računar”.
„Održavanje”: Dijagnostika, Evidencija
upozorenja...
„Povezivanja”: Upravljajte povezivanjem,
tražite uređaje.
„Personalizacija-konfiguracija”:
Definišite parametre vozila, Izbor jezika,
Konfiguracija prikaza, Izbor jedinica,
Podešavanja datuma i vremena.
Pritisnite taster „MENU” (meni).
Pomeranje iz jednog u drugi meni.
Ulazak u meni.
Radio
Biranje radio stanice
Uzastopno pritiskajte dugme SOURCE
(izvor) i odaberite radio.
Pritisnite ovaj taster da biste izabrali
opseg talasnih dužina (FM/DAB/AM).
Pritisnite jedan od tastera da biste
pokrenuli automatsko pretraživanje radio
stanica.
Pritisnite jedan od tastera kako biste
izvršili ručnu pretragu viših/nižih
frekvencija.
Komande na volanu
Komande na volanu – Tip 1
Radio:
Izaberite prethodnu/sledeću memorisanu
radio stanicu.
Izaberite prethodnu/sledeću stavku iz menija ili
liste.
Mediji:
Izaberite prethodnu/sledeću numeru.
Izaberite prethodnu/sledeću stavku iz menija ili
liste.
Radio:
Kratko pritisnite: za prikaz liste sa radio
stanicama.
Dugo pritisnite: za ažuriranje liste.
Mediji:
Kratko pritisnite: za prikaz liste fascikli.
Dugo pritisnite: za prikaz raspoloživih opcija
sortiranja.
Osim telefonskog poziva:
Kratko pritisnite: za menjanje audio-izvora
(radio; USB; AUX (ako je povezana oprema);
CD; striming funkcija), za potvrdu, ako je otvoren
meni „Telephone” (Telefon).
Dugo pritisnite: za otvaranje menija
„Telephone” (Telefon).
U slučaju telefonskog poziva:
Kratko pritisnite: za prihvatanje poziva.
Dugo pritisnite: za odbijanje poziva. Tokom telefonskog razgovora:
Kratko pritisnite: za otvaranje kontekstualnog
telefonskog menija.
Dugo pritisnite: za prekidanje poziva.
Potvrdite odabir.
Pojačavanje jačine zvuka.

Smanjivanje jačine zvuka.
Isključite/vratite zvuk istovremenim
pritiskanjem tastera za pojačanje i
smanjenje jačine zvuka.
Komande na volanu – Tip 2
Pristup glavnom meniju.
Pojačavanje jačine zvuka.
Isključivanje zvuka / Ponovno uključivanje
zvuka.
Smanjivanje jačine zvuka.
Osim telefonskog poziva:
Kratko pritisnite: za menjanje audio-izvora
(radio; USB; AUX (ako je povezana oprema);
CD; striming funkcija), za potvrdu, ako je otvoren
meni „Telephone” (Telefon).
Dugo pritisnite: za otvaranje menija
„Telephone” (Telefon). U slučaju telefonskog poziva:
Kratko pritisnite: za prihvatanje poziva.
Dugo pritisnite: za odbijanje poziva.
Tokom telefonskog razgovora:
Kratko pritisnite: za otvaranje kontekstualnog
telefonskog menija.
Dugo pritisnite: za prekidanje poziva.
Pokrenite glasovno prepoznavanje na
pametnom telefonu preko sistema.
Radio:
Kratko pritisnite: za prikaz liste sa radio
stanicama.
Dugo pritisnite: za ažuriranje liste.
Mediji:
Kratko pritisnite: za prikaz liste fascikli.
Dugo pritisnite: za prikaz raspoloživih opcija
sortiranja.
Radio:
Izaberite prethodnu/sledeću memorisanu
radio stanicu.
Izaberite prethodnu/sledeću stavku iz menija ili
liste.
Mediji:
Izaberite prethodnu/sledeću numeru.
Izaberite prethodnu/sledeću stavku iz menija ili
liste.
Pritisnite točkić: za potvrdu.
Meniji
U zavisnosti od verzije.„Multimedija ”: Medija parametri, Radio
parametri.
