PRAKTILINE INFORMATSIOON
139
Gabariittule pirni vahetamine (3)
)
Keerake kaas H
lahti.
)
Võtke lambijuhe lahti.
)
Keerake lambipesa I
veerandpöör-
de võrra ja eemaldage see.
)
Tõmmake lambipirn välja ja asen-
dage uuega.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
)
Keerake kaas F
lahti.
)
Võtke lambijuhe lahti.
)
Keerake lambipirni G
vasakule ja
eemaldage see.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
Lähitule pirni vahetamine (2)
Kaugtule pirni vahetamine (4)
)
Keerake kaas J
lahti.
)
Võtke lambijuhe lahti.
)
Lambipirni kättesaamiseks lükake
vedru K
kõrvale.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
Page 142 of 244
IX
PRAKTILINE INFORMATSIOON
140
Dubleerivate külgmiste suunatulede
vahetamine

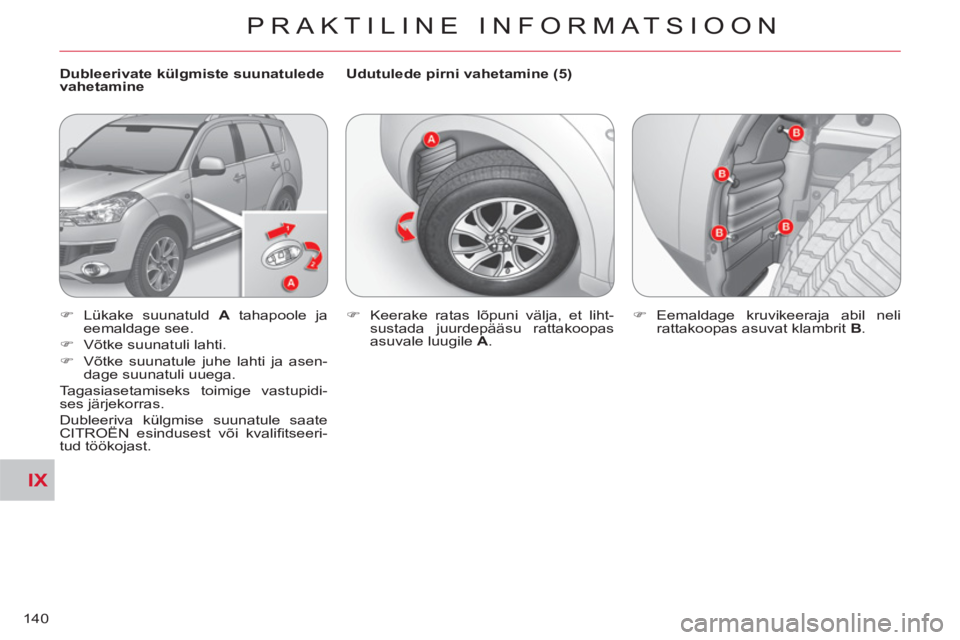

Udutulede pirni vahetamine (5)
)
Lükake suunatuld A
tahapoole ja
eemaldage see.
)
Võtke suunatuli lahti.
)
Võtke suunatule juhe lahti ja asen-
dage suunatuli uuega.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
Dubleeriva külgmise suunatule saate
CITROËN esindusest või kvalifi tseeri-
tud töökojast.
)
Keerake ratas lõpuni välja, et liht-
sustada juurdepääsu rattakoopas
asuvale luugile A
.
)
Eemaldage kruvikeeraja abil neli
rattakoopas asuvat klambrit B
.
Page 143 of 244
IX
PRAKTILINE INFORMATSIOON
141
)
Eemaldage kruvikeeraja abil kolm
kaitseraua all asuvat klambrit C
.
)
Tõstke üles rattakoopas asuv luuk D
ja libistage seda allapoole.
)
Võtke lambijuhe E
lahti.
)
Keerake lampi F
vasakule ja eemal-
dage see.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
Page 144 of 244
IX
PRAKTILINE INFORMATSIOON
142

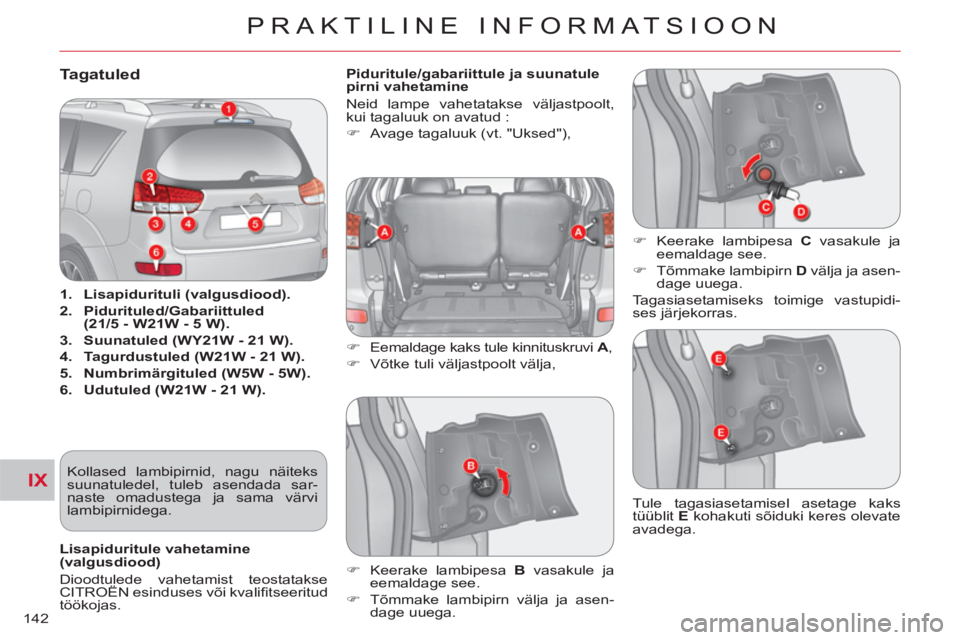

Tagatuled
1.
Lisapidurituli (valgusdiood).
2.
Pidurituled/Gabariittuled
(21/5 - W21W - 5 W).
3.
Suunatuled (WY21W - 21 W).
4.
Tagurdustuled (W21W - 21 W).
5.
Numbrimärgituled (W5W
- 5W).
6.
Udutuled (W21W - 21 W).
Piduritule/gabariittule ja suunatule
pirni vahetamine
Neid lampe vahetatakse väljastpoolt,
kui tagaluuk on avatud :
)
Avage tagaluuk (vt. "Uksed"),
)
Eemaldage kaks tule kinnituskruvi A
,
)
Võtke tuli väljastpoolt välja,
)
Keerake lambipesa C
vasakule ja
eemaldage see.
)
Tõmmake lambipirn D
välja ja asen-
dage uuega.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
)
Keerake lambipesa B
vasakule ja
eemaldage see.
)
Tõmmake lambipirn välja ja asen-
dage uuega. Tule tagasiasetamisel asetage kaks
tüüblit E
kohakuti sõiduki keres olevate
avadega. Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada sar-
naste omadustega ja sama värvi
lambipirnidega.
Lisapiduritule vahetamine
(valgusdiood)
Dioodtulede vahetamist teostatakse
CITROËN esinduses või kvalifi tseeritud
töökojas.
Page 145 of 244
IX
PRAKTILINE INFORMATSIOON
143
Tagurdustule pirni vahetamine
)
Avage tagaluuk (vt. "Uksed"),
)
Sisestage tagaluugi sisekülje kau-
du kruvikeeraja kaane avasse A
, et
seda üles tõsta ja avada.
Numbrimärgi tule pirni vahetamine
)
Avage tagaluuk (vt. "Uksed"), et pää-
seda ligi numbrimärgi tuledele D
,
)
Eemaldamiseks vajutage tuledeplokki D
ja lükake seda vasakule.
)
Keerake lambipesa B
vasakule ja
eemaldage see.
)
Tõmmake lambipirn C
välja ja asen-
dage uuega.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
)
Sisestage peenike kruvikeeraja tule-
klaasi avasse, et vajutada eendile E
.
)
Eemaldage tuleklaas.
)
Tõmmake lambipirn välja ja asen-
dage uuega.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
)
Tule tagasiasetamiseks sisestage
kõigepealt eendi ots F
ja seejärel
paigaldage eend G
.
Page 146 of 244
IX
PRAKTILINE INFORMATSIOON
144

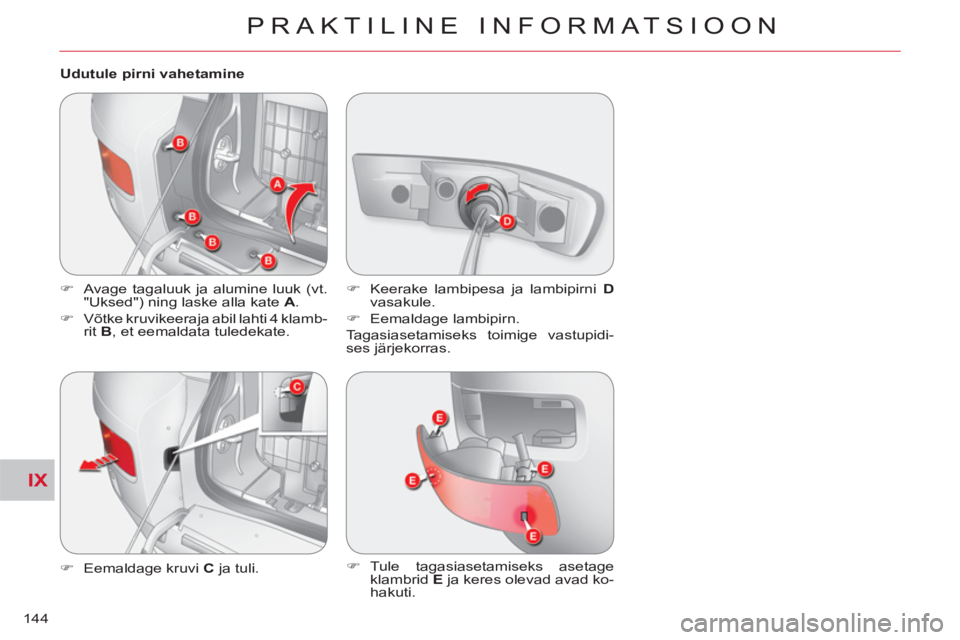

Udutule pirni vahetamine
)
Avage tagaluuk ja alumine luuk (vt.
"Uksed") ning laske alla kate A
.
)
Võtke kruvikeeraja abil lahti 4 klamb-
rit B
, et eemaldata tuledekate.
)
Eemaldage kruvi C
ja tuli.
)
Keerake lambipesa ja lambipirni D
vasakule.
)
Eemaldage lambipirn.
Tagasiasetamiseks toimige vastupidi-
ses järjekorras.
)
Tule tagasiasetamiseks asetage
klambrid E
ja keres olevad avad ko-
hakuti.
Page 147 of 244
IX
PRAKTILINE INFORMATSIOON
145

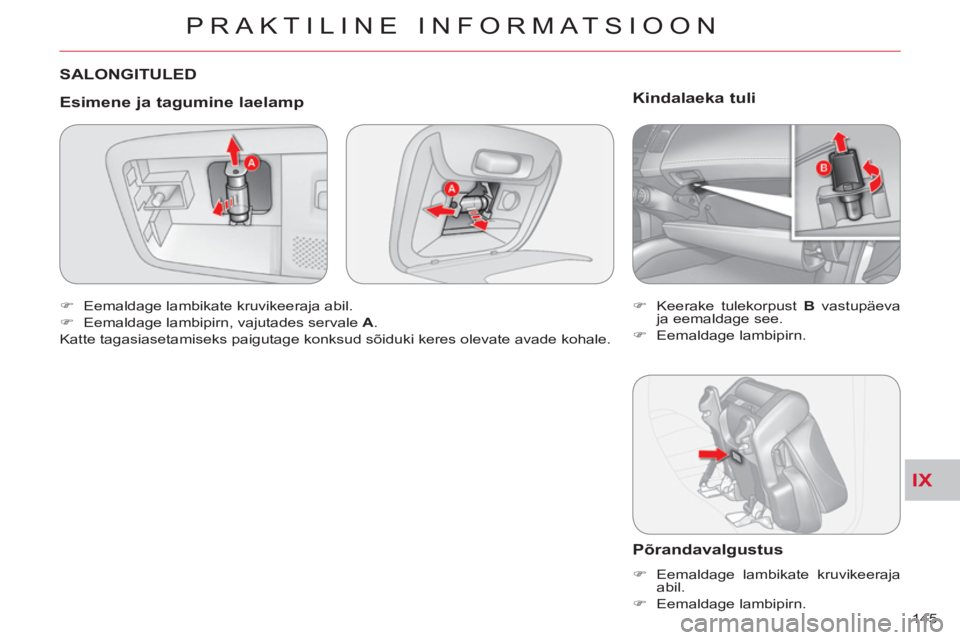

SALONGITULED
Esimene
ja tagumine laelamp
)
Eemaldage lambikate kruvikeeraja abil.
)
Eemaldage lambipirn, vajutades servale A
.
Katte tagasiasetamiseks paigutage konksud sõiduki keres olevate avade kohale.
Kindalaeka tuli
)
Keerake tulekorpust B
vastupäeva
ja eemaldage see.
)
Eemaldage lambipirn.
Põrandavalgustus
)
Eemaldage lambikate kruvikeeraja
abil.
)
Eemaldage lambipirn.
Page 148 of 244
IX
!
PRAKTILINE INFORMATSIOON
146

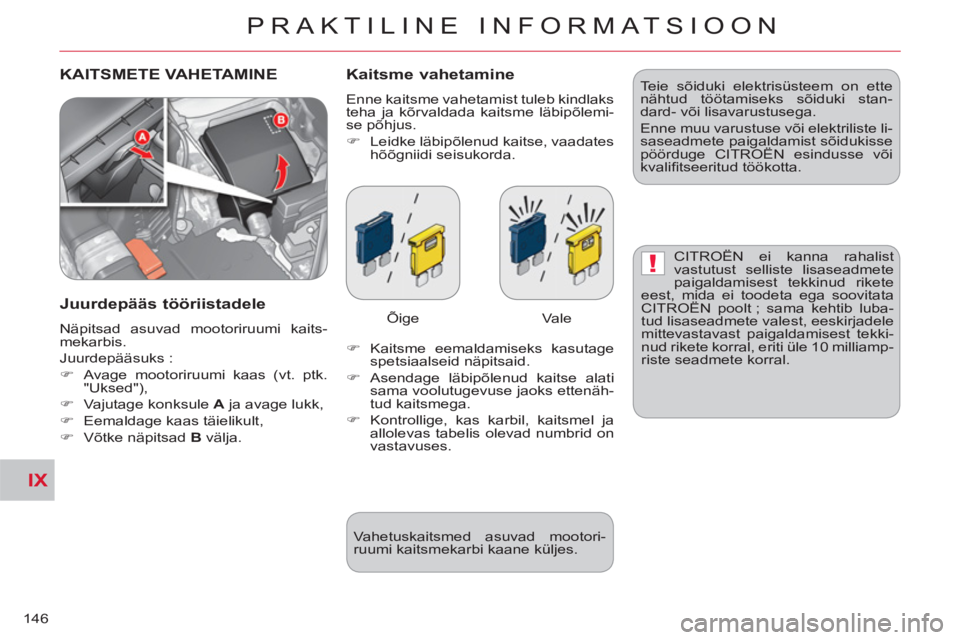

KAITSMETE VAHETAMINE
Kaitsme vahetamine
Enne kaitsme vahetamist tuleb kindlaks
teha ja kõrvaldada kaitsme läbipõlemi-
se põhjus.
)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Juurdepääs tööriistadele
Näpitsad asuvad mootoriruumi kaits-
mekarbis.
Juurdepääsuks :
)
Avage mootoriruumi kaas (vt. ptk.
"Uksed"),
)
Vajutage konksule A
ja avage lukk,
)
Eemaldage kaas täielikult,
)
Võtke näpitsad B
välja.
Õige Vale
)
Kaitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
)
Asendage läbipõlenud kaitse alati
sama voolutugevuse jaoks ettenäh-
tud kaitsmega.
)
Kontrollige, kas karbil, kaitsmel ja
allolevas tabelis olevad numbrid on
vastavuses.
Vahetuskaitsmed asuvad mootori-
ruumi kaitsmekarbi kaane küljes. Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki stan-
dard- või lisavarustusega.
Enne muu varustuse või elektriliste li-
saseadmete paigaldamist sõidukisse
pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
CITROËN ei kanna rahalist
vastutust selliste lisaseadmete
paigaldamisest tekkinud rikete
eest, mida ei toodeta ega soovitata
CITROËN poolt ; sama kehtib luba-
tud lisaseadmete valest, eeskirjadele
mittevastavast paigaldamisest tekki-
nud rikete korral, eriti üle 10 milliamp-
riste seadmete korral.
Page 149 of 244
IX
PRAKTILINE INFORMATSIOON
147

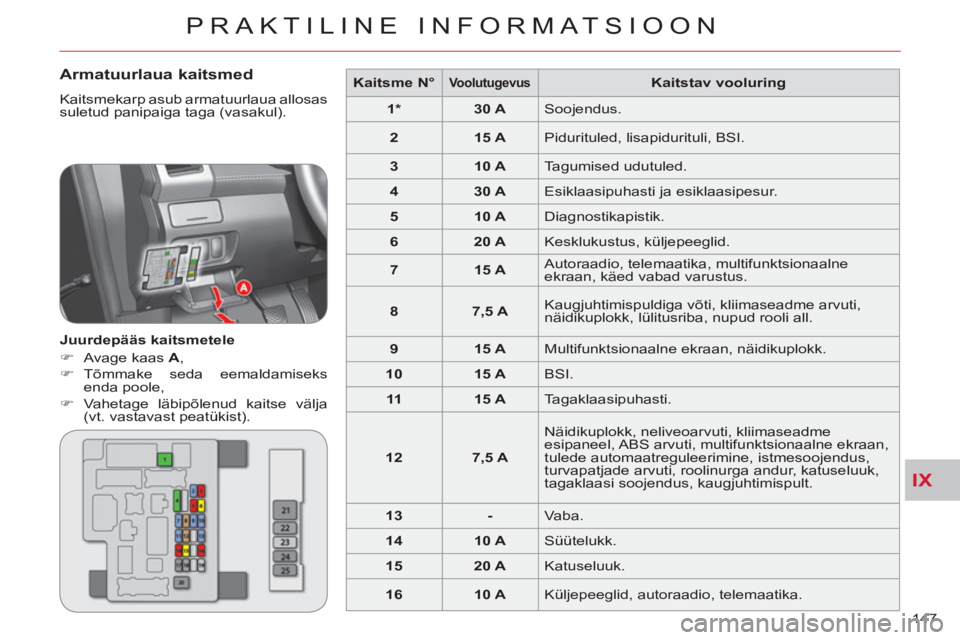

Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
suletud panipaiga taga (vasakul).
Juurdepääs kaitsmetele
)
Avage kaas A
,
)
Tõmmake seda eemaldamiseks
enda poole,
)
Vahetage läbipõlenud kaitse välja
(vt. vastavast peatükist).
Kaitsme N°
Voolutugevus
Kaitstav vooluring
1*
30 A
Soojendus.
2
15 A
Pidurituled, lisapidurituli, BSI.
3
10 A
Tagumised udutuled.
4
30 A
Esiklaasipuhasti ja esiklaasipesur.
5
10 A
Diagnostikapistik.
6
20 A
Kesklukustus, küljepeeglid.
7
15 A
Autoraadio, telemaatika, multifunktsionaalne
ekraan, käed vabad varustus.
8
7,5 A
Kaugjuhtimispuldiga võti, kliimaseadme arvuti,
näidikuplokk, lülitusriba, nupud rooli all.
9
15 A
Multifunktsionaalne ekraan, näidikuplokk.
10
15 A
BSI.
11
15 A
Tagaklaasipuhasti.
12
7,5 A
Näidikuplokk, neliveoarvuti, kliimaseadme
esipaneel, ABS arvuti, multifunktsionaalne ekraan,
tulede automaatreguleerimine, istmesoojendus,
turvapatjade arvuti, roolinurga andur, katuseluuk,
tagaklaasi soojendus, kaugjuhtimispult.
13
-
Vaba.
14
10 A
Süütelukk.
15
20 A
Katuseluuk.
16
10 A
Küljepeeglid, autoraadio, telemaatika.
Page 150 of 244
IX
!
PRAKTILINE INFORMATSIOON
148

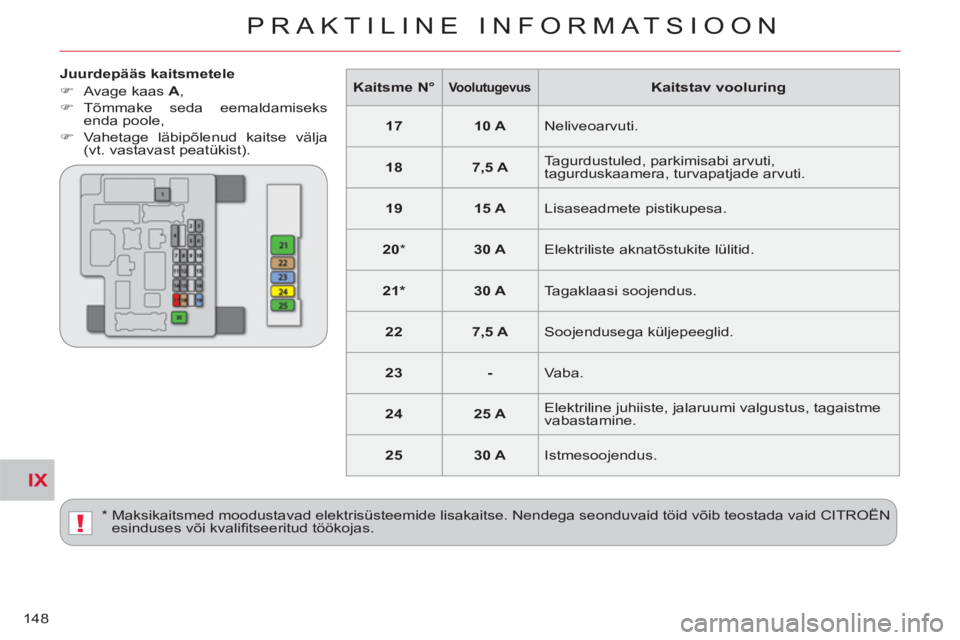

Juurdepääs kaitsmetele
)
Avage kaas A
,
)
Tõmmake seda eemaldamiseks
enda poole,
)
Vahetage läbipõlenud kaitse välja
(vt. vastavast peatükist).
* Maksikaitsmed moodustavad elektrisüsteemide lisakaitse. Nendega seonduvaid töid võib teostada vaid CITROËN
esinduses või kvalifi tseeritud töökojas.
Kaitsme N°
Voolutugevus
Kaitstav vooluring
17
10 A
Neliveoarvuti.
18
7,5 A
Tagurdustuled, parkimisabi arvuti,
tagurduskaamera, turvapatjade arvuti.
19
15 A
Lisaseadmete pistikupesa.
20
*
30 A
Elektriliste aknatõstukite lülitid.
21*
30 A
Tagaklaasi soojendus.
22
7,5 A
Soojendusega küljepeeglid.
23
-
Vaba.
24
25 A
Elektriline juhiiste, jalaruumi valgustus, tagaistme
vabastamine.
25
30 A
Istmesoojendus.
