CITROEN C-ZERO 2012 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF-Größe: 9.21 MB

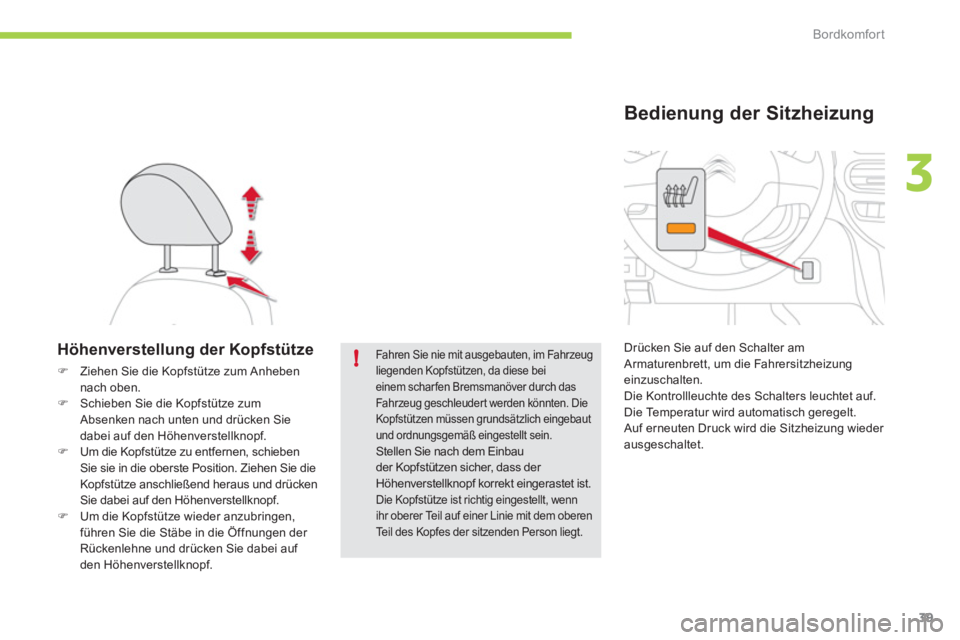

Page 41 of 166
3
!
Bordkomfort
39
Höhenverstellung der Kopfstütze
)
Ziehen Sie die Kopfstütze zum Anheben
nach oben.
)
Schieben Sie die Kopfstütze zum
Absenken nach unten und drücken Sie
dabei auf den Höhenverstellknopf.
)
Um die Kopfstütze zu entfernen, schieben
Sie sie in die oberste Position. Ziehen Sie die
Kopfstütze anschließend heraus und drücken
Sie dabei auf den Höhenverstellknopf.
)
Um die Kopfstütze wieder anzubringen,
führen Sie die Stäbe in die Öffnungen der
Rückenlehne und drücken Sie dabei auf
den Höhenverstellknopf.
Fahren Sie nie mit ausgebauten, im Fahrzeug
liegenden Kopfstützen, da diese bei
einem schar fen Bremsmanöver durch das
Fahrzeug geschleudert werden könnten. Die
Kopfstützen müssen grundsätzlich eingebaut
und ordnungsgemäß eingestellt sein.
Stellen Sie nach dem Einbau
der Kopfstützen sicher, dass der
Höhenverstellknopf korrekt eingerastet ist.
Die Kopfstütze ist richtig eingestellt, wenn
ihr oberer Teil auf einer Linie mit dem oberen
Teil des Kopfes der sitzenden Person liegt.
Drücken Sie auf den Schalter am
Armaturenbrett, um die Fahrersitzheizung
einzuschalten.
Die Kontrollleuchte des Schalters leuchtet auf.
Die Temperatur wird automatisch geregelt.
Auf erneuten Druck wird die Sitzheizung wieder
ausgeschaltet.
Bedienung der Sitzheizung

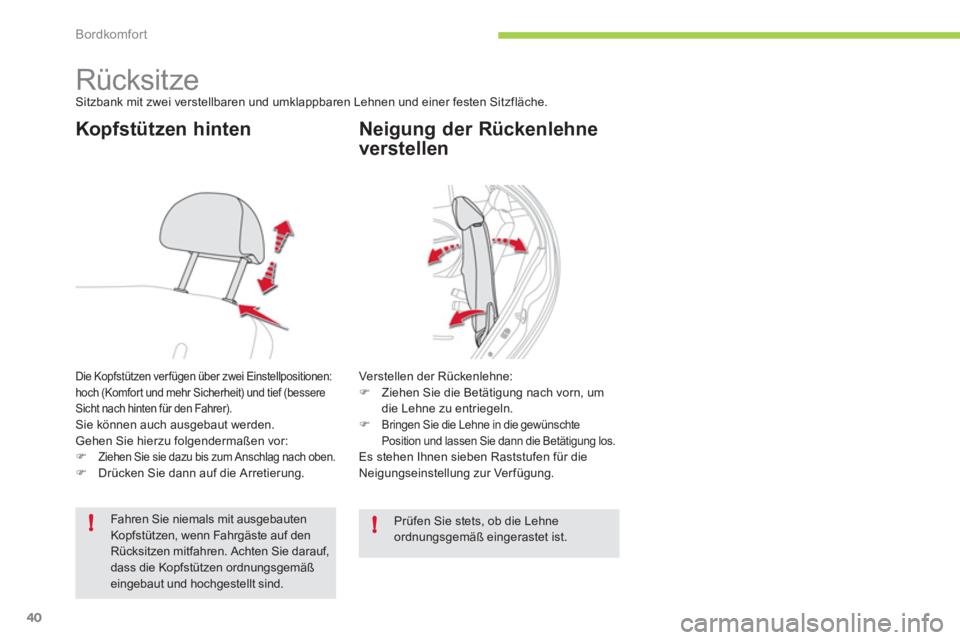

Page 42 of 166
!!
Bordkomfort
40
Rücksitze
Sitzbank mit zwei verstellbaren und umklappbaren Lehnen und einer festen Sitzfläche.
Kopfstützen hinten
Die Kopfstützen ver fügen über zwei Einstellpositionen:
hoch (Komfort und mehr Sicherheit) und tief (bessere
Sicht nach hinten für den Fahrer).
Sie können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:
)
Ziehen Sie sie dazu bis zum Anschlag nach oben.
)
Drücken Sie dann auf die Arretierung.
Fahren Sie niemals mit ausgebauten
Kopfstützen, wenn Fahrgäste auf den
Rücksitzen mitfahren. Achten Sie darauf,
dass die Kopfstützen ordnungsgemäß
eingebaut und hochgestellt sind.
Neigung der Rückenlehne
verstellen
Verstellen der Rückenlehne:
)
Ziehen Sie die Betätigung nach vorn, um
die Lehne zu entriegeln.
)
Bringen Sie die Lehne in die gewünschte
Position und lassen Sie dann die Betätigung los.
Es stehen Ihnen sieben Raststufen für die
Neigungseinstellung zur Verfügung.
Prüfen Sie stets, ob die Lehne
ordnungsgemäß eingerastet ist.

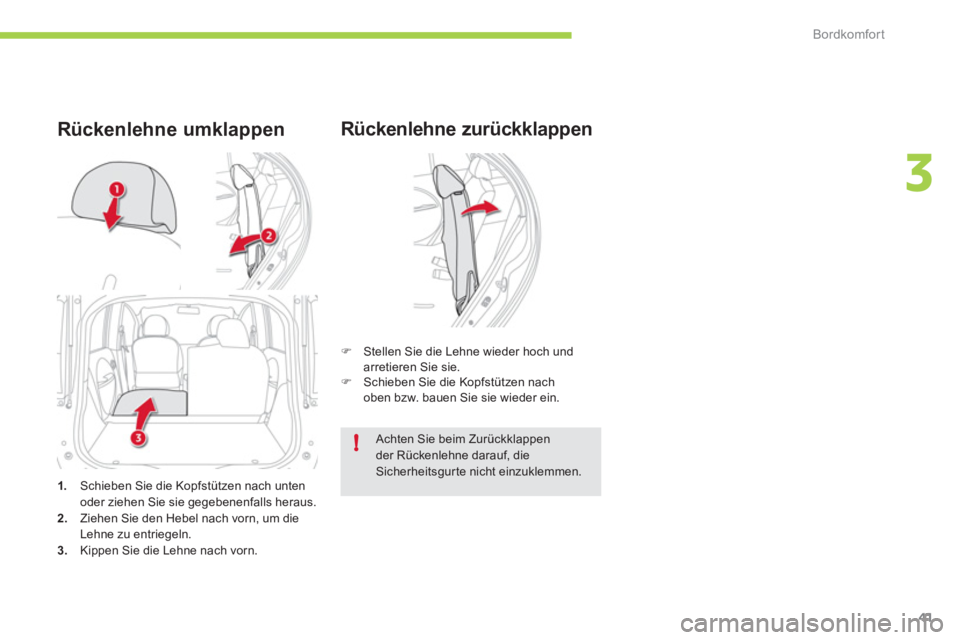

Page 43 of 166
3
!
Bordkomfort
41
Rückenlehne zurückklappen
)
Stellen Sie die Lehne wieder hoch und
arretieren Sie sie.
)
Schieben Sie die Kopfstützen nach
oben bzw. bauen Sie sie wieder ein.
1.
Schieben Sie die Kopfstützen nach unten
oder ziehen Sie sie gegebenenfalls heraus.
2.
Ziehen Sie den Hebel nach vorn, um die
Lehne zu entriegeln.
3.
Kippen Sie die Lehne nach vorn.
Rückenlehne umklappen
Achten Sie beim Zurückklappen
der Rückenlehne darauf, die
Sicherheitsgurte nicht einzuklemmen.

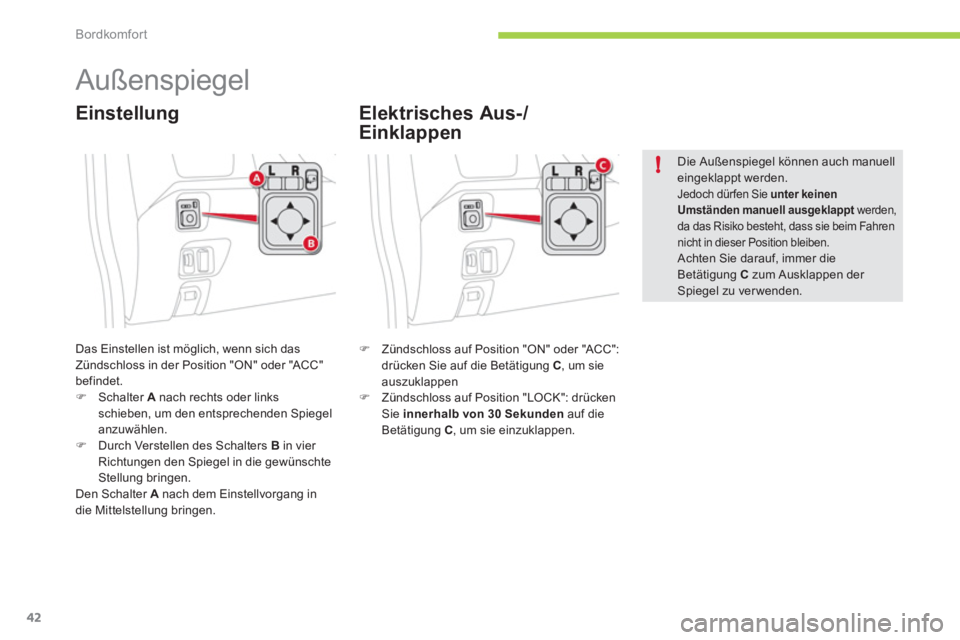

Page 44 of 166
!
Bordkomfort
42
Außenspiegel
Das Einstellen ist möglich, wenn sich das
Zündschloss in der Position "ON" oder "ACC"
befindet.
)
Schalter A
nach rechts oder links
schieben, um den entsprechenden Spiegel
anzuwählen.
)
Durch Verstellen des Schalters B
in vier
Richtungen den Spiegel in die gewünschte
Stellung bringen.
Den Schalter A
nach dem Einstellvorgang in
die Mittelstellung bringen.
Einstellung
Die Außenspiegel können auch manuell
eingeklappt werden.
Jedoch dür fen Sie unter keinen
Umständen manuell ausgeklappt
werden,
da das Risiko besteht, dass sie beim Fahren
nicht in dieser Position bleiben.
Achten Sie darauf, immer die
Betätigung C
zum Ausklappen der
Spiegel zu verwenden.
)
Zündschloss auf Position "ON" oder "ACC":
drücken Sie auf die Betätigung C
, um sie
auszuklappen
)
Zündschloss auf Position "LOCK": drücken
Sie innerhalb von 30 Sekunden
auf die
Betätigung C
, um sie einzuklappen.
Elektrisches Aus-/
Einklappen
Page 45 of 166
3
Bordkomfort
43

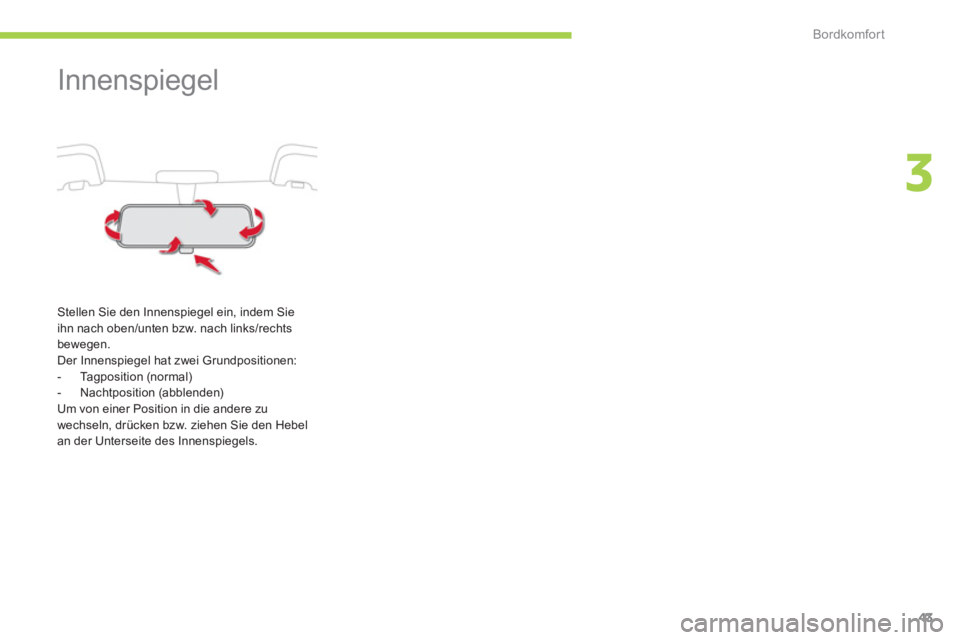

Innenspiegel
Stellen Sie den Innenspiegel ein, indem Sie
ihn nach oben/unten bzw. nach links/rechts
bewegen.
Der Innenspiegel hat zwei Grundpositionen:
- Tagposition (normal)
- Nachtposition (abblenden)
Um von einer Position in die andere zu
wechseln, drücken bzw. ziehen Sie den Hebel
an der Unterseite des Innenspiegels.

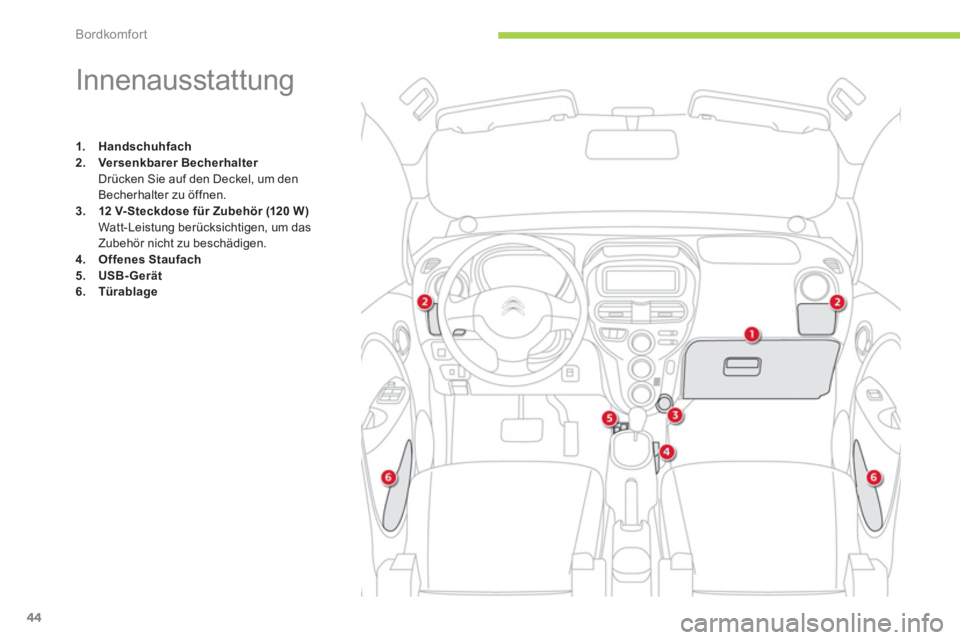

Page 46 of 166
Bordkomfort
44
Innenausstattung
1.
Handschuhfach
2.
Versenkbarer Becherhalter
Drücken Sie auf den Deckel, um den
Becherhalter zu öffnen.
3.
12 V
-
Steckdose für Zubehör (120 W)
Watt-Leistung berücksichtigen, um das
Zubehör nicht zu beschädigen.
4.
Offenes Staufach
5.
USB-Gerät
6.
Türablage
Page 47 of 166
3
!
Bordkomfort
45

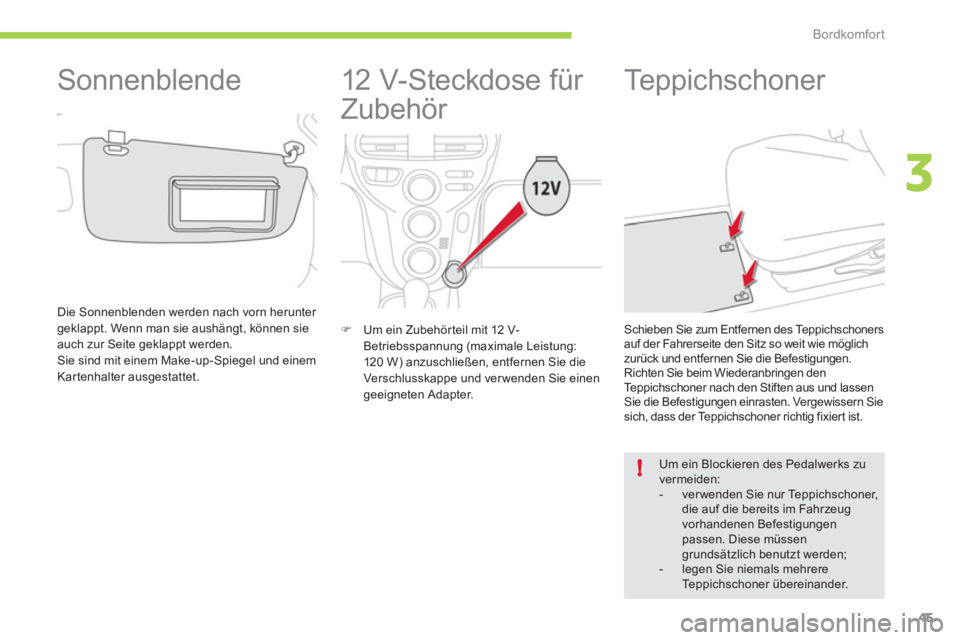

12 V-Steckdose für
Zubehör
)
Um ein Zubehör teil mit 12 V-
Betriebsspannung (maximale Leistung:
120 W) anzuschließen, entfernen Sie die
Verschlusskappe und ver wenden Sie einen
geeigneten Adapter.
Teppichschoner
Um ein Blockieren des Pedalwerks zu
vermeiden:
- ver wenden Sie nur Teppichschoner,
die auf die bereits im Fahrzeug
vorhandenen Befestigungen
passen. Diese müssen
grundsätzlich benutzt werden;
- legen Sie niemals mehrere
Teppichschoner übereinander.
Schieben Sie zum Entfernen des Teppichschoners
auf der Fahrerseite den Sitz so weit wie möglich
zurück und entfernen Sie die Befestigungen.
Richten Sie beim Wiederanbringen den
Teppichschoner nach den Stiften aus und lassen
Sie die Befestigungen einrasten. Vergewissern Sie
sich, dass der Teppichschoner richtig fixier t ist. Die Sonnenblenden werden nach vorn herunter
geklappt. Wenn man sie aushängt, können sie
auch zur Seite geklappt werden.
Sie sind mit einem Make-up-Spiegel und einem
Kartenhalter ausgestattet.
Sonnenblende

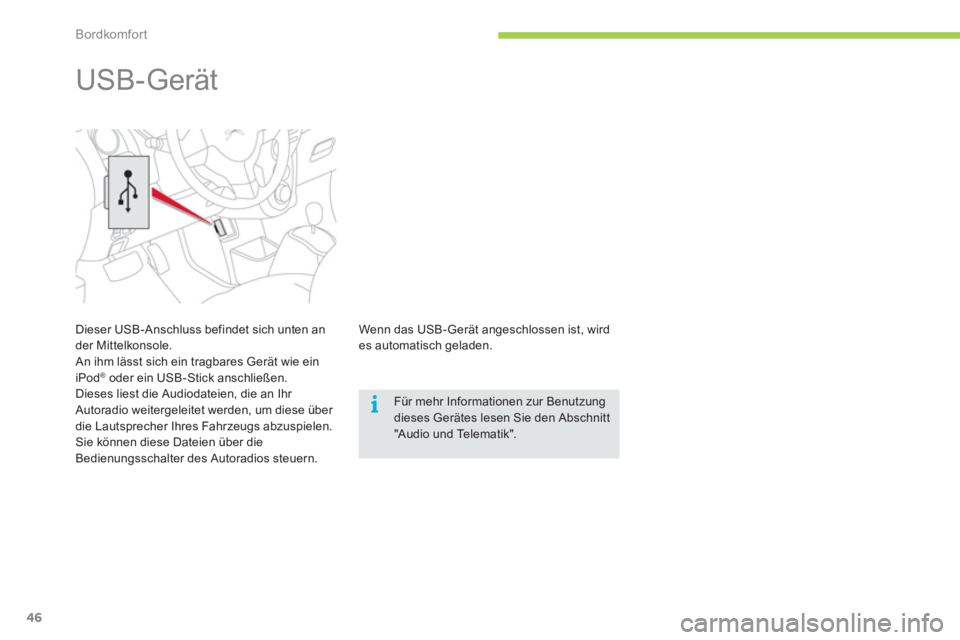

Page 48 of 166
i
Bordkomfort
46
Wenn das USB-Gerät angeschlossen ist, wird
es automatisch geladen.
Für mehr Informationen zur Benutzung
dieses Gerätes lesen Sie den Abschnitt
"Audio und Telematik".
USB-Gerät
Dieser USB-Anschluss befindet sich unten an
der Mittelkonsole.
An ihm lässt sich ein tragbares Gerät wie ein
iPod
® oder ein USB-Stick anschließen.
Dieses liest die Audiodateien, die an Ihr
Autoradio weitergeleitet werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien über die
Bedienungsschalter des Autoradios steuern.

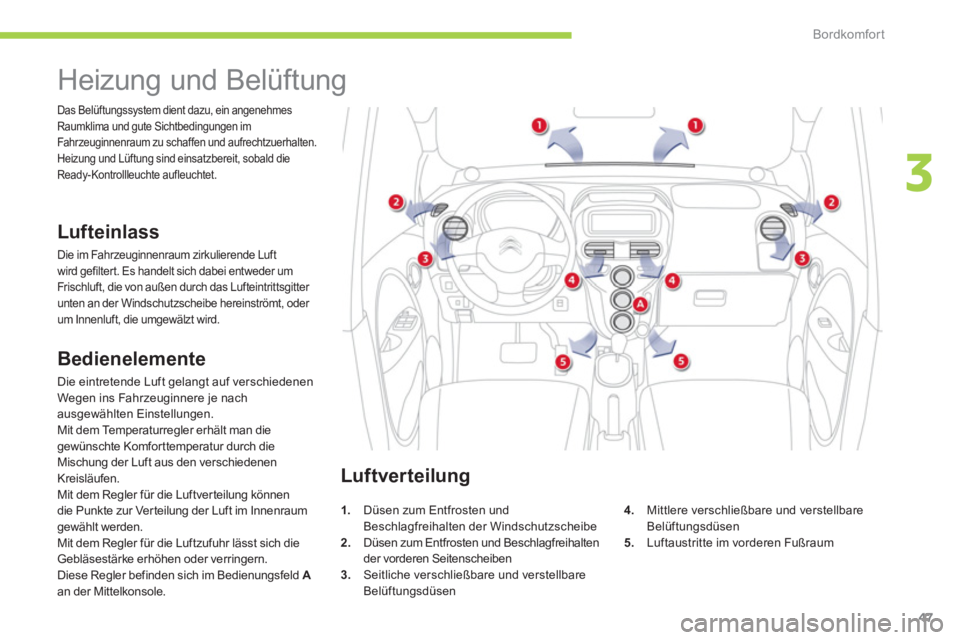

Page 49 of 166
3
Bordkomfort
47
Heizung und Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft
wird gefilter t. Es handelt sich dabei entweder um
Frischluft, die von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.
Das Belüftungssystem dient dazu, ein angenehmes
Raumklima und gute Sichtbedingungen im
Fahrzeuginnenraum zu schaffen und aufrechtzuerhalten.
Heizung und Lüftung sind einsatzbereit, sobald die
Ready-Kontrollleuchte aufleuchtet.
Bedienelemente
Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere je nach
ausgewählten Einstellungen.
Mit dem Temperaturregler erhält man die
gewünschte Komfor ttemperatur durch die
Mischung der Luft aus den verschiedenen
Kreisläufen.
Mit dem Regler für die Luftverteilung können
die Punkte zur Ver teilung der Luft im Innenraum
gewählt werden.
Mit dem Regler für die Luftzufuhr lässt sich die
Gebläsestärke erhöhen oder verringern.
Diese Regler befinden sich im Bedienungsfeld A
an der Mittelkonsole.
Luftverteilung
1.
Düsen zum Entfrosten und
Beschlagfreihalten der Windschutzscheibe
2.
Düsen zum Entfrosten und Beschlagfreihalten
der vorderen Seitenscheiben
3.
Seitliche verschließbare und verstellbare
Belüftungsdüsen
4.
Mittlere verschließbare und verstellbare
Belüftungsdüsen
5.
Luftaustritte im vorderen Fußraum

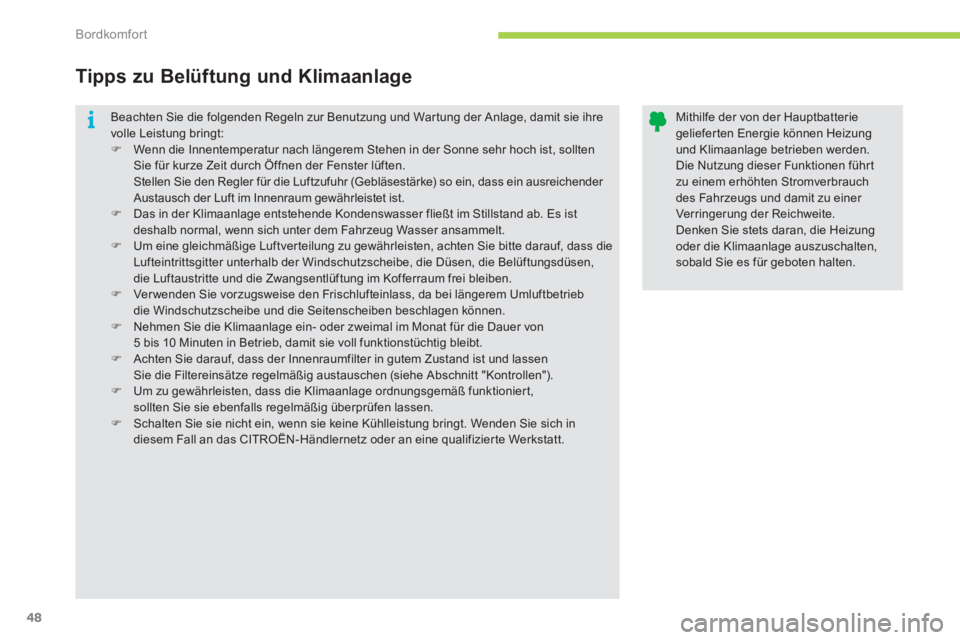

Page 50 of 166
i
Bordkomfort
48
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
)
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten
Sie für kurze Zeit durch Öffnen der Fenster lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein ausreichender
Austausch der Luft im Innenraum gewährleistet ist.
)
Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist
deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt.
)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Düsen, die Belüftungsdüsen,
die Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.
)
Ver wenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb
die Windschutzscheibe und die Seitenscheiben beschlagen können.
)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen
Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen").
)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.
)
Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an das CITROËN-Händlernetz oder an eine qualifizierte Werkstatt.
Tipps zu Belüftung und Klimaanlage
Mithilfe der von der Hauptbatterie
gelieferten Energie können Heizung
und Klimaanlage betrieben werden.
Die Nutzung dieser Funktionen führ t
zu einem erhöhten Stromverbrauch
des Fahrzeugs und damit zu einer
Verringerung der Reichweite.
Denken Sie stets daran, die Heizung
oder die Klimaanlage auszuschalten,
sobald Sie es für geboten halten.
