Substituição das luzes de
posição (mínimos)
F rode o porta-lâmpadas para a esquerda e
retire-o.
F r etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.

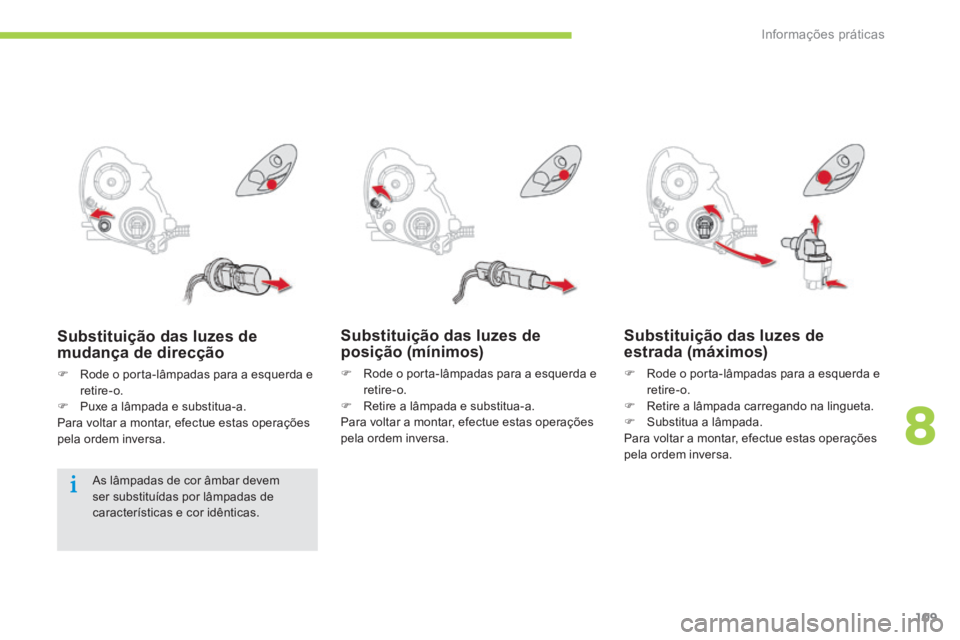

Substituição das luzes de
estrada (máximos)
F r ode o porta-lâmpadas para a esquerda e
retire-o.
F r etire a lâmpada carregando na lingueta.
F s ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
mudança de direcção
F r ode o porta-lâmpadas para a esquerda e
retire-o.
F Puxe a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
as lâmpadas de cor âmbar devem
ser substituídas por lâmpadas de
características e cor idênticas.
8
informações práticas

110
C-zero_pt_Chap08_info-pratiques_ed01-2014

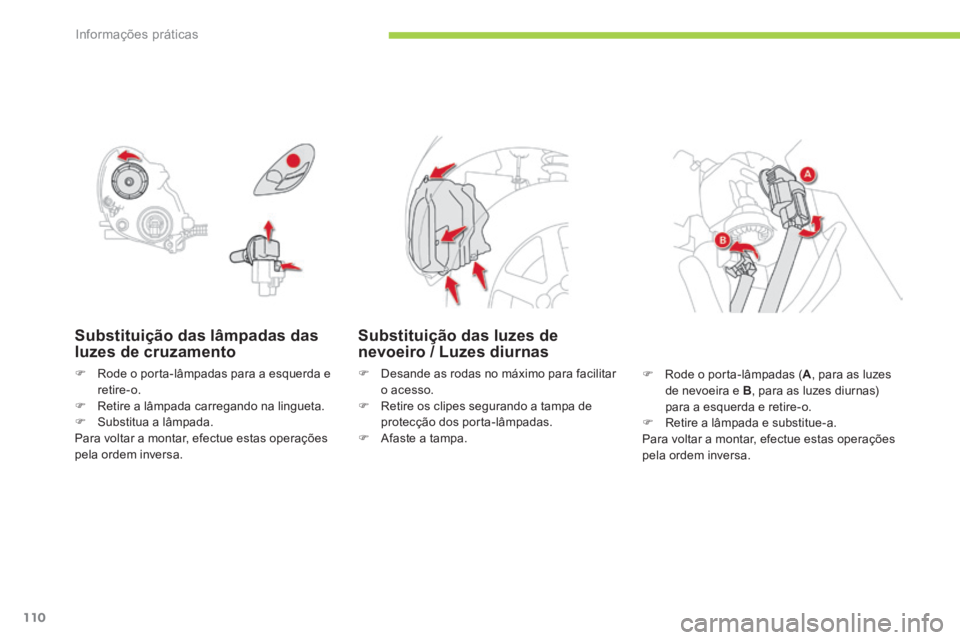

Substituição das lâmpadas das
luzes de cruzamento
F rode o porta-lâmpadas para a esquerda e
retire-o.
F r etire a lâmpada carregando na lingueta.
F s ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
nevoeiro / Luzes diurnas
F d esande as rodas no máximo para facilitar
o acesso.
F r etire os clipes segurando a tampa de
protecção dos porta-lâmpadas.
F a faste a tampa. F r
ode o porta-lâmpadas ( A, para as luzes
de nevoeira e B , para as luzes diurnas)
para a esquerda e retire-o.
F r etire a lâmpada e substitue-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
informações práticas

111
C-zero_pt_Chap08_info-pratiques_ed01-2014
1. Luzes de travagem/luzes de posição
(21 W / 15 W ou díodos).
2. Luzes de mudança de direcção
(W Y21W - 21 W).
3. Luzes de marcha-atrás (W21W - 21 W).

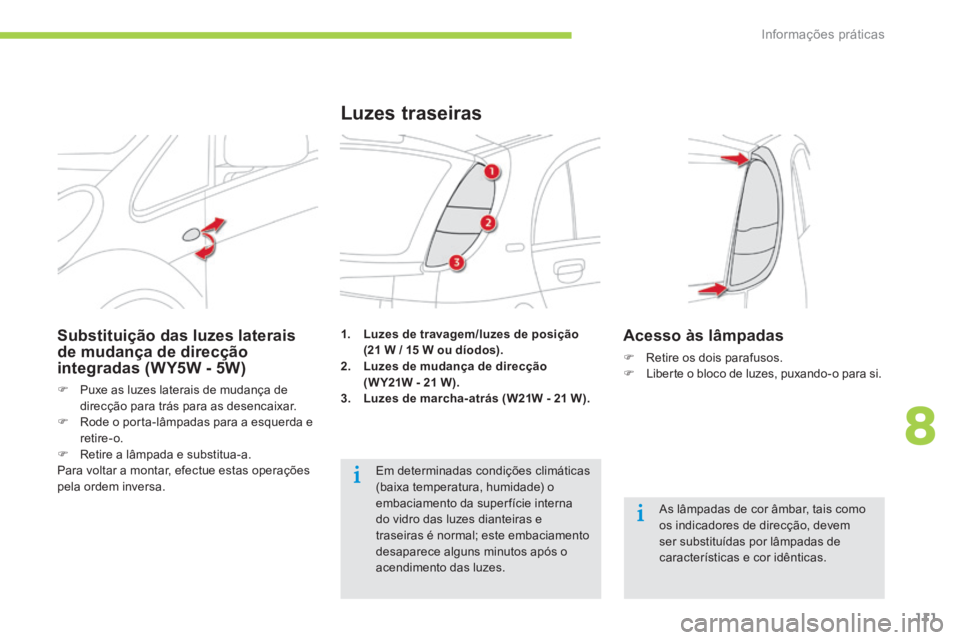

Luzes traseiras
as lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas.
e
m determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
Substituição das luzes laterais
de mudança de direcção
integradas (WY5W - 5W)
F Puxe as luzes laterais de mudança de
direcção para trás para as desencaixar.
F r ode o porta-lâmpadas para a esquerda e
retire-o.
F r etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Acesso às lâmpadas
F r etire os dois parafusos.
F l iberte o bloco de luzes, puxando-o para si.
8
informações práticas

112
C-zero_pt_Chap08_info-pratiques_ed01-2014

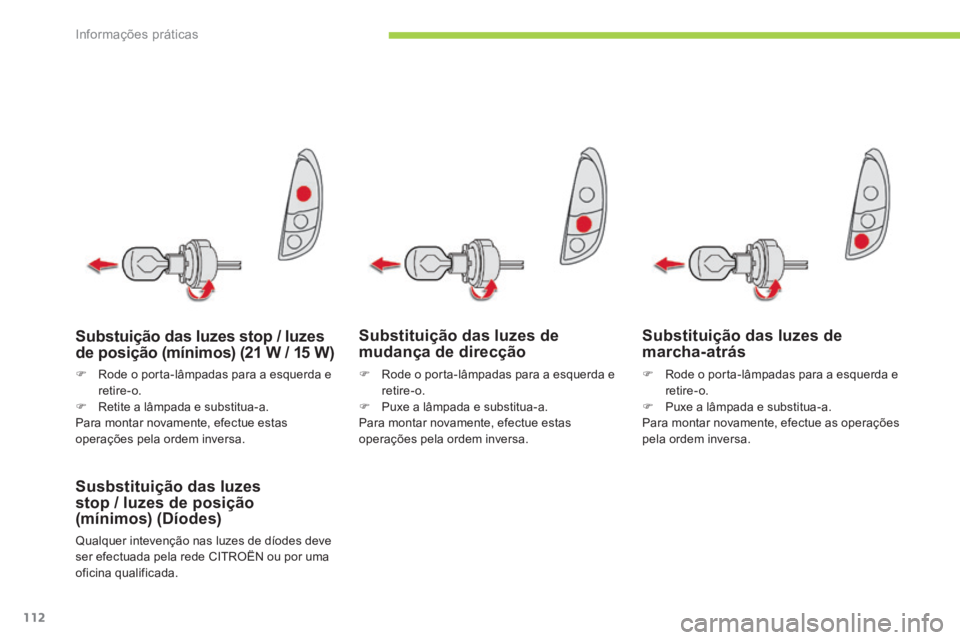

Substituição das luzes de
mudança de direcção
Susbstituição das luzes
stop / luzes de posição
(mínimos) (Díodes)
Qualquer intevenção nas luzes de díodes deve
ser efectuada pela rede C itrOËn ou por uma
oficina qualificada.
Substituição das luzes de
marcha-atrás
Substuição das luzes stop / luzes
de posição (mínimos) (21 W / 15 W)
F r
ode o porta-lâmpadas para a esquerda e
retire-o.
F r etite a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F r
ode o porta-lâmpadas para a esquerda e
retire-o.
F Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F r
ode o porta-lâmpadas para a esquerda e
retire-o.
F Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
informações práticas

113
C-zero_pt_Chap08_info-pratiques_ed01-2014

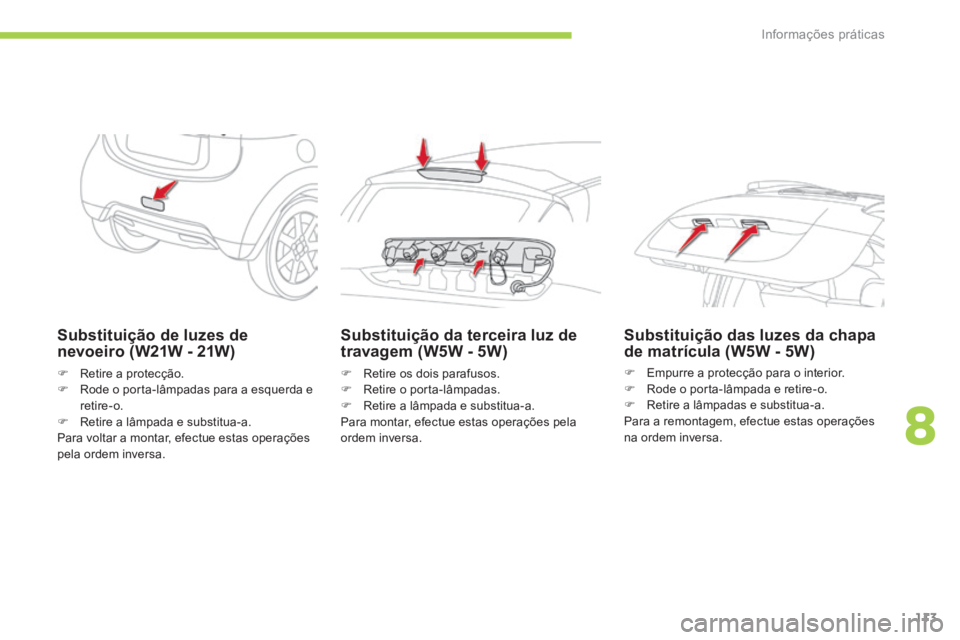

Substituição de luzes de
nevoeiro (W21W - 21W)
F retire a protecção.
F r ode o porta-lâmpadas para a esquerda e
retire-o.
F r etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição da terceira luz de
travagem (W5W - 5W)
F r etire os dois parafusos.
F r etire o porta-lâmpadas.
F r etire a lâmpada e substitua-a.
Para montar, efectue estas operações pela
ordem inversa.
Substituição das luzes da chapa
de matrícula (W5W - 5W)
F e mpurre a protecção para o interior.
F r ode o porta-lâmpada e retire-o.
F r etire a lâmpadas e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa.
8
informações práticas

114
C-zero_pt_Chap08_info-pratiques_ed01-2014

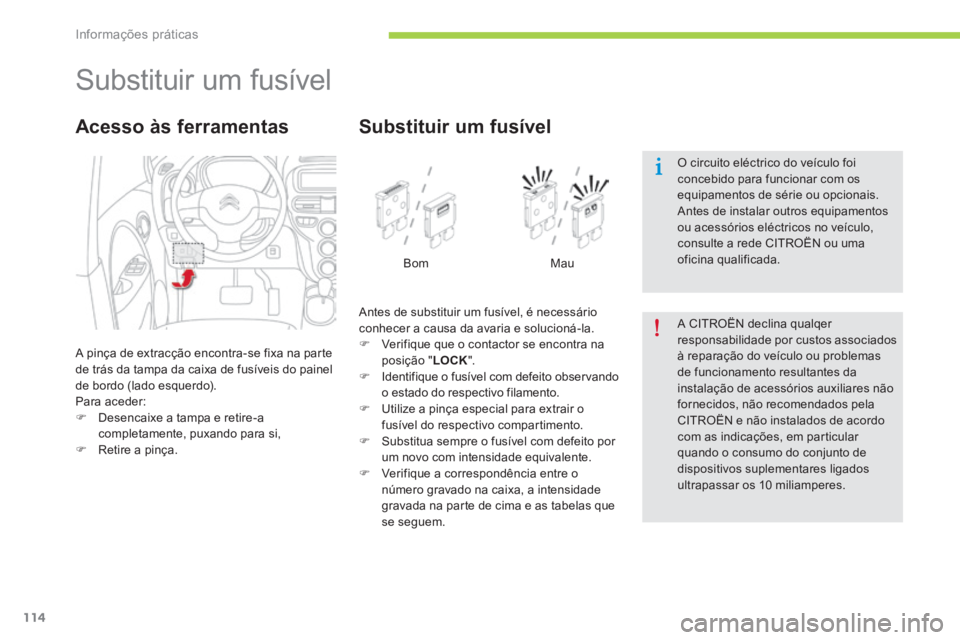

substituir um fusível
a pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo (lado esquerdo).
Para aceder:
F desencaixe a tampa e retire-a
completamente, puxando para si,
F r etire a pinça.
Acesso às ferramentas
antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F Verifique que o contactor se encontra na
posição " LOCK".
F i dentifique o fusível com defeito observando
o estado do respectivo filamento.
Substituir um fusível
Bom Mau
F utilize a pinça especial para extrair o fusível do respectivo compartimento.
F s ubstitua sempre o fusível com defeito por
um novo com intensidade equivalente.
F Verifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de cima e as tabelas que
se seguem. a C
itrOËn declina qualqer
responsabilidade por custos associados
à reparação do veículo ou problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
C itr OËn e não instalados de acordo
com as indicações, em particular
quando o consumo do conjunto de
dispositivos suplementares ligados
ultrapassar os 10 miliamperes.
O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
a
ntes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede C itrOËn ou uma
oficina qualificada.
informações práticas

115
C-zero_pt_Chap08_info-pratiques_ed01-2014

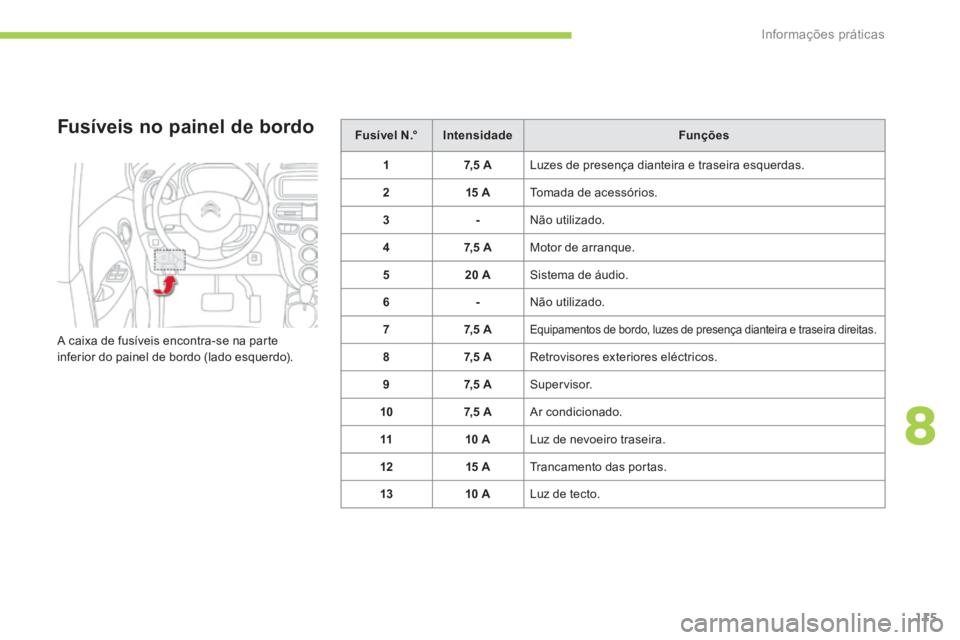

Fusíveis no painel de bordo
a caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).Fu sí vel N.°
Intensidade Funções
1 7, 5 A luzes de presença dianteira e traseira esquerdas.
2 15 A tomada de acessórios.
3 -não utilizado.
4 7, 5 A Motor de arranque.
5 20 Asistema de áudio.
6 -não utilizado.
7 7, 5 Aequipamentos de bordo, luzes de presença dianteira e traseira direitas.
8 7, 5 A retrovisores exteriores eléctricos.
9 7, 5 A supervisor.
10 7, 5 A ar condicionado.
11 10 A luz de nevoeiro traseira.
12 15 A trancamento das portas.
13 10 A luz de tecto.
8
informações práticas

116
C-zero_pt_Chap08_info-pratiques_ed01-2014

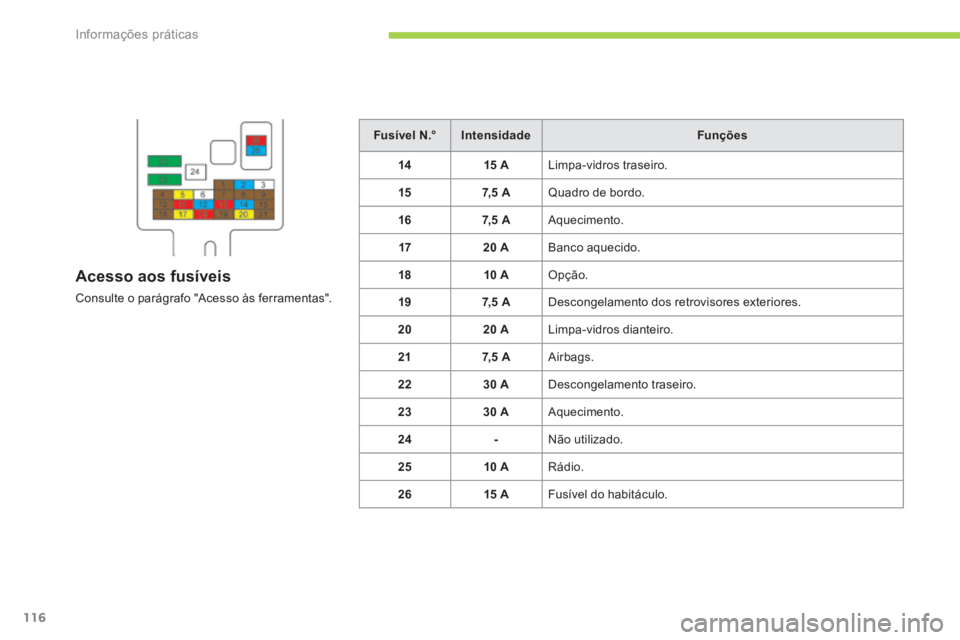

Fu sí vel N.°Intensidade Funções
14 15 A limpa-vidros traseiro.
15 7, 5 A Quadro de bordo.
16 7, 5 A aquecimento.
17 20 ABanco aquecido.
18 10 A Opção.
19 7, 5 A descongelamento dos retrovisores exteriores.
20 20 Alimpa-vidros dianteiro.
21 7, 5 A airbags.
22 30 Adescongelamento traseiro.
23 30 Aaquecimento.
24 -não utilizado.
25 10 A rádio.
26 15 A Fusível do habitáculo.
Acesso aos fusíveis
Consulte o parágrafo " acesso às ferramentas".
informações práticas

117
C-zero_pt_Chap08_info-pratiques_ed01-2014
Fu sí vel N.°Intensidade Funções
1 -não utilizado.
2 30 AFusível interno.
3 40 AMotor eléctrico.
4 40 AVentilador do radiador.
5 40 Aelevador de vidros eléctricos.
6 30 ABomba de vácuo.
7 15 A Calculador da bateria principal.
8 15 A terceira luz de travagem.
9 15 A luzes de nevoeiro dianteiras.
10 15 A Bomba de água.

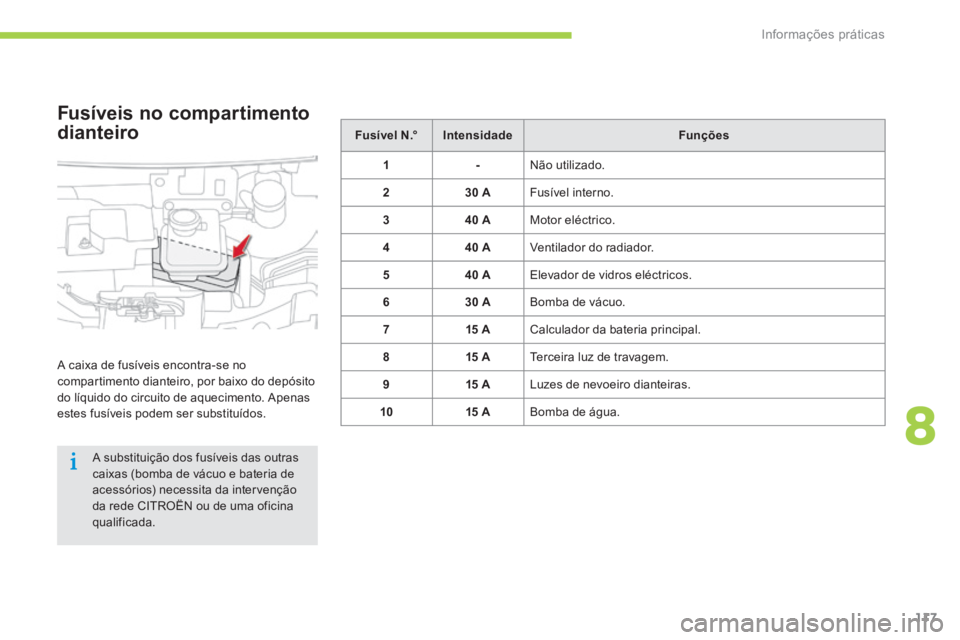

Fusíveis no compartimento
dianteiro
a caixa de fusíveis encontra-se no
compartimento dianteiro, por baixo do depósito
do líquido do circuito de aquecimento. a penas
estes fusíveis podem ser substituídos.
a substituição dos fusíveis das outras
caixas (bomba de vácuo e bateria de
acessórios) necessita da intervenção
da rede C itrOËn ou de uma oficina
qualificada.
8
informações práticas

118
C-zero_pt_Chap08_info-pratiques_ed01-2014
Acesso aos fusíveis
F abra o capot (consulte o capítulo
" Ver if ic aç ões").
F d esencaixe a tampa e retire-a
completamente puxando-a para si,
F s ubstitua o fusível (consulte o parágrafo
correspondente).
F a pós intervenção, feche com cuidado a
tampa para garantir a estanqueidade da

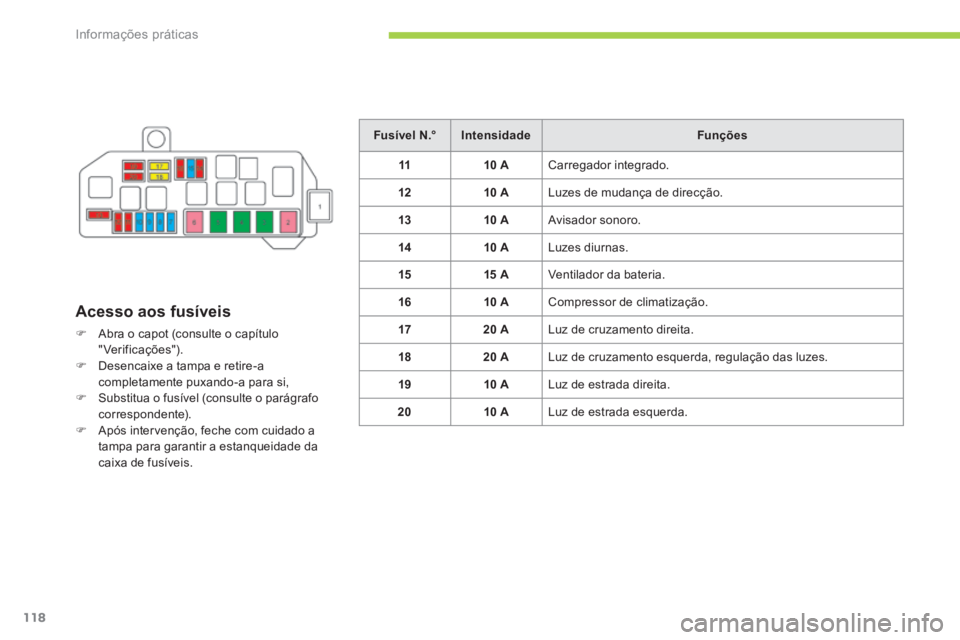

caixa de fusíveis. Fu sí vel N .°
Intensidade Funções
11 10 A Carregador integrado.
12 10 A luzes de mudança de direcção.
13 10 A avisador sonoro.
14 10 A luzes diurnas.
15 15 A Ventilador da bateria.
16 10 A Compressor de climatização.
17 20 Aluz de cruzamento direita.
18 20 Aluz de cruzamento esquerda, regulação das luzes.
19 10 A luz de estrada direita.
20 10 A luz de estrada esquerda.
