Page 141 of 313
11
139
PRAKTIČNE INFORMACIJE
)
Obratite se što pre mreži CITROËN
ili stručnom servisu.
Obavezno obavestite stručno
lice da ste koristili pribor za
privremenu popravku gume.
Nakon pregleda gume, struč-
no lice će vam dati savet da
li guma treba da se popravi ili
zameni.

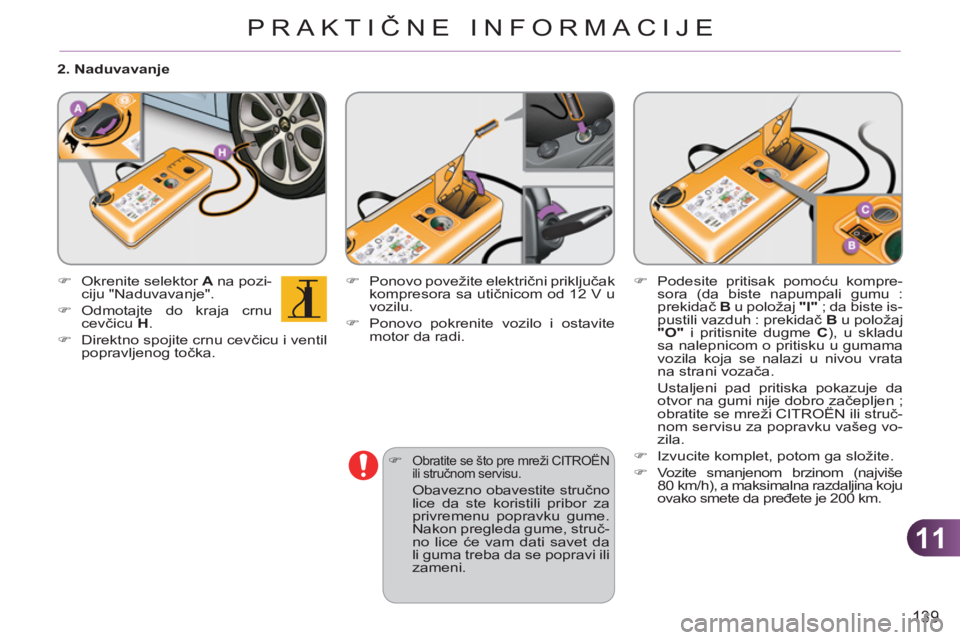

2. Naduvavanje
)
Okrenite selektor A
na pozi-
ciju "Naduvavanje".
)
Odmotajte do kraja crnu
cevčicu H
.
)
Direktno spojite crnu cevčicu i ventil
popravljenog točka.
)
Ponovo povežite električni priključak
kompresora sa utičnicom od 12 V u
vozilu.
)
Ponovo pokrenite vozilo i ostavite
motor da radi.
)
Podesite pritisak pomoću kompre-
sora (da biste napumpali gumu :
prekidač B
u položaj "I"
; da biste is-
pustili vazduh : prekidač B
u položaj
"O"
i pritisnite dugme C
), u skladu
sa nalepnicom o pritisku u gumama
vozila koja se nalazi u nivou vrata
na strani vozača.
Ustaljeni pad pritiska pokazuje da
otvor na gumi nije dobro začepljen ;
obratite se mreži CITROËN ili struč-
nom servisu za popravku vašeg vo-
zila.
)
Izvucite komplet, potom ga složite.
)
Vozite smanjenom brzinom (najviše
80 km/h), a maksimalna razdaljina koju
ovako smete da pređete je 200 km.
Page 142 of 313
11
140
PRAKTIČNE INFORMACIJE

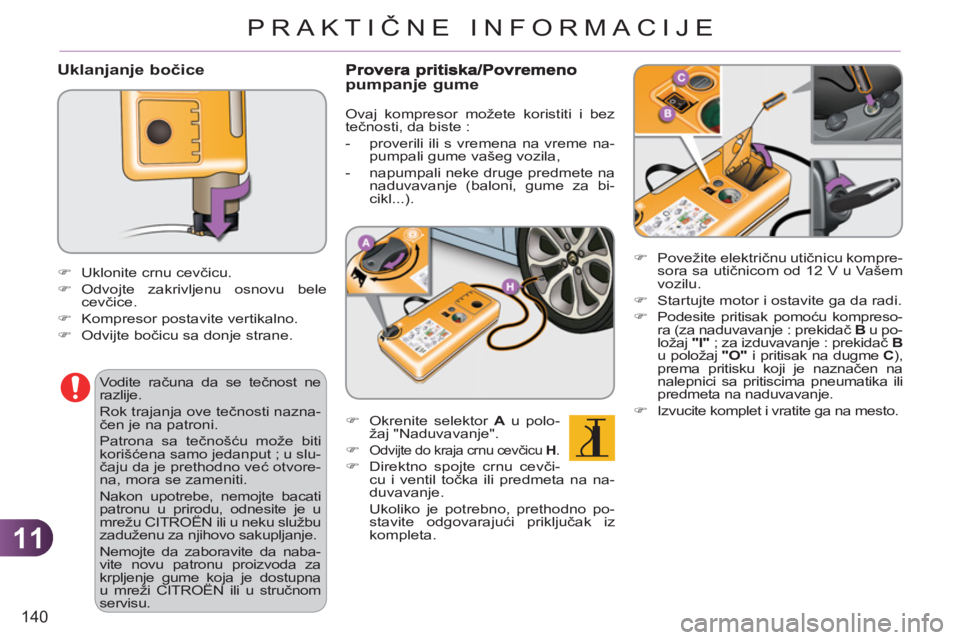

Uklanjanje bočice
)
Povežite električnu utičnicu kompre-
sora sa utičnicom od 12 V u Vašem
vozilu.
)
Startujte motor i ostavite ga da radi.
)
Podesite pritisak pomoću kompreso-
ra (za naduvavanje : prekidač B
u po-
ložaj "I"
; za izduvavanje : prekidač B
u položaj "O"
i pritisak na dugme C
),
prema pritisku koji je naznačen na
nalepnici sa pritiscima pneumatika ili
predmeta na naduvavanje.
)
Izvucite komplet i vratite ga na mesto.
)
Uklonite crnu cevčicu.
)
Odvojte zakrivljenu osnovu bele
cevčice.
)
Kompresor postavite vertikalno.
)
Odvijte bočicu sa donje strane.
Vodite računa da se tečnost ne
razlije.
Rok trajanja ove tečnosti nazna-
čen je na patroni.
Patrona sa tečnošću može biti
korišćena samo jedanput ; u slu-
čaju da je prethodno već otvore-
na, mora se zameniti.
Nakon upotrebe, nemojte bacati
patronu u prirodu, odnesite je u
mrežu CITROËN ili u neku službu
zaduženu za njihovo sakupljanje.
Nemojte da zaboravite da naba-
vite novu patronu proizvoda za
krpljenje gume koja je dostupna
u mreži CITROËN ili u stručnom
servisu.
pumpanje gume
Ovaj kompresor možete koristiti i bez
tečnosti, da biste :
- proverili ili s vremena na vreme na-
pumpali gume vašeg vozila,
- napumpali neke druge predmete na
naduvavanje (baloni, gume za bi-
cikl...).
)
Okrenite selektor A
u polo-
žaj "Naduvavanje".
)
Odvijte do kraja crnu cevčicu H
.
)
Direktno spojte crnu cevči-
cu i ventil točka ili predmeta na na-
duvavanje.
Ukoliko je potrebno, prethodno po-
stavite odgovarajući priključak iz
kompleta.
Page 143 of 313
11
141
PRAKTIČNE INFORMACIJE

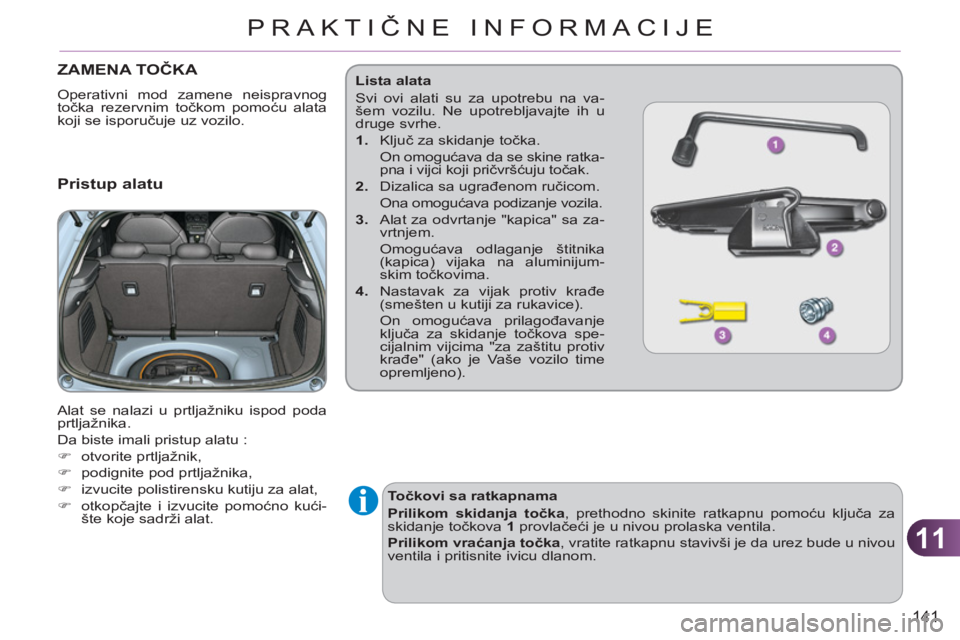

ZAMENA TOČKA
Operativni mod zamene neispravnog
točka rezervnim točkom pomoću alata
koji se isporučuje uz vozilo.
Pristup alatu
Alat se nalazi u prtljažniku ispod poda
prtljažnika.
Da biste imali pristup alatu :
)
otvorite prtljažnik,
)
podignite pod prtljažnika,
)
izvucite polistirensku kutiju za alat,
)
otkopčajte i izvucite pomoćno kući-
šte koje sadrži alat.
Točkovi sa ratkapnama
Prilikom
skidanja
točka
, prethodno skinite ratkapnu pomoću ključa za
skidanje točkova 1
provlačeći je u nivou prolaska ventila.
Prilikom vraćanja točka
, vratite ratkapnu stavivši je da urez bude u nivou
ventila i pritisnite ivicu dlanom.
Lista alata
Svi ovi alati su za upotrebu na va-
šem vozilu. Ne upotrebljavajte ih u
druge svrhe.
1.
Ključ za skidanje točka.
On omogućava da se skine ratka-
pna i vijci koji pričvršćuju točak.
2.
Dizalica sa ugrađenom ručicom.
Ona omogućava podizanje vozila.
3.
Alat za odvrtanje "kapica" sa za-
vrtnjem.
Omogućava odlaganje štitnika
(kapica) vijaka na aluminijum-
skim točkovima.
4.
Nastavak za vijak protiv krađe
(smešten u kutiji za rukavice).
On omogućava prilagođavanje
ključa za skidanje točkova spe-
cijalnim vijcima "za zaštitu protiv
krađe" (ako je Vaše vozilo time
opremljeno).
Page 144 of 313
11
PRAKTIČNE INFORMACIJE

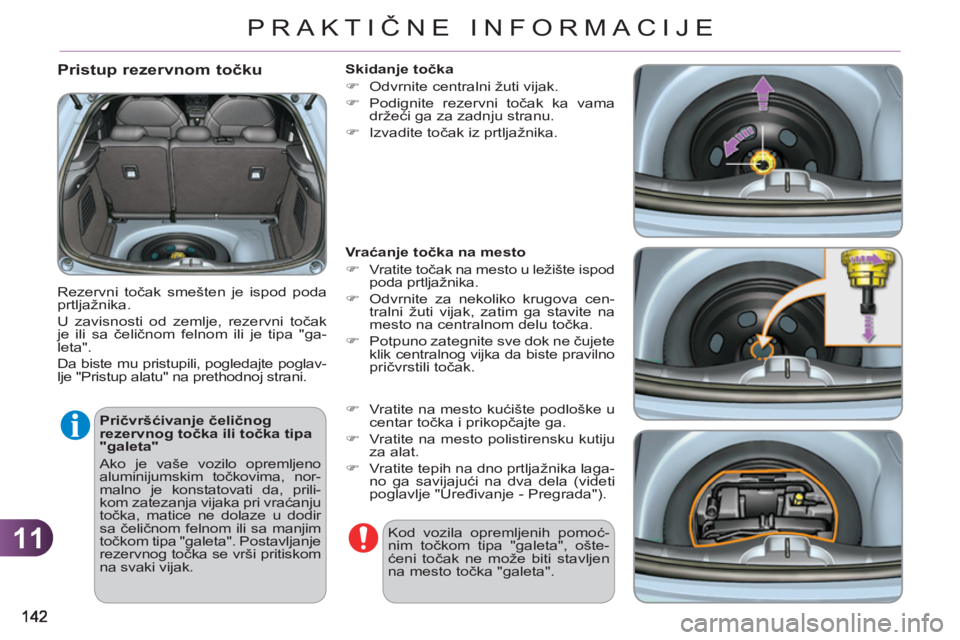

Pristup rezervnom točku
Rezervni točak smešten je ispod poda
prtljažnika.
U zavisnosti od zemlje, rezervni točak
je ili sa čeličnom felnom ili je tipa "ga-
leta".
Da biste mu pristupili, pogledajte poglav-
lje "Pristup alatu" na prethodnoj strani.
Pričvršćivanje čeličnog
rezervnog točka ili točka tipa
"galeta"
Ako je vaše vozilo opremljeno
aluminijumskim točkovima, nor-
malno je konstatovati da, prili-
kom zatezanja vijaka pri vraćanju
točka, matice ne dolaze u dodir
sa čeličnom felnom ili sa manjim
točkom tipa "galeta". Postavljanje
rezervnog točka se vrši pritiskom
na svaki vijak.
Skidanje točka
)
Odvrnite centralni žuti vijak.
)
Podignite rezervni točak ka vama
držeći ga za zadnju stranu.
)
Izvadite točak iz prtljažnika.
Vr aćanje točka na mesto
)
Vratite točak na mesto u ležište ispod
poda prtljažnika.
)
Odvrnite za nekoliko krugova cen-
tralni žuti vijak, zatim ga stavite na
mesto na centralnom delu točka.
)
Potpuno zategnite sve dok ne čujete
klik centralnog vijka da biste pravilno
pričvrstili točak.
)
Vratite na mesto kućište podloške u
centar točka i prikopčajte ga.
)
Vratite na mesto polistirensku kutiju
za alat.
)
Vratite tepih na dno prtljažnika laga-
no ga savijajući na dva dela (videti
poglavlje "Uređivanje - Pregrada").
Kod vozila opremljenih pomoć-
nim točkom tipa "galeta", ošte-
ćeni točak ne može biti stavljen
na mesto točka "galeta".
Page 145 of 313
11
143
PRAKTIČNE INFORMACIJE
*
polo
Page 146 of 313
11
144
PRAKTIČNE INFORMACIJE

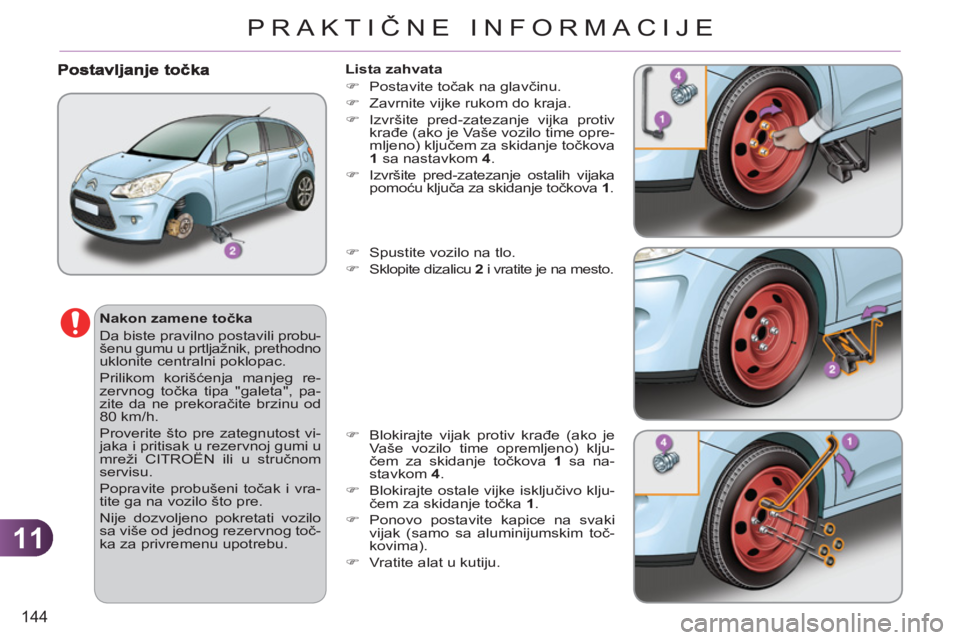

Nakon zamene točka
Da biste pravilno postavili probu-
šenu gumu u prtljažnik, prethodno
uklonite centralni poklopac.
Prilikom korišćenja manjeg re-
zervnog točka tipa "galeta", pa-
zite da ne prekoračite brzinu od
80 km/h.
Proverite što pre zategnutost vi-
jaka i pritisak u rezervnoj gumi u
mreži CITROËN ili u stručnom
servisu.
Popravite probušeni točak i vra-
tite ga na vozilo što pre.
Nije dozvoljeno pokretati vozilo
sa više od jednog rezervnog toč-
ka za privremenu upotrebu.
Lista zahvata
)
Postavite točak na glavčinu.
)
Zavrnite vijke rukom do kraja.
)
Izvršite pred-zatezanje vijka protiv
krađe (ako je Vaše vozilo time opre-
mljeno) ključem za skidanje točkova
1
sa nastavkom 4
.
)
Izvršite pred-zatezanje ostalih vijaka
pomoću ključa za skidanje točkova 1
.
)
Spustite vozilo na tlo.
)
Sklopite dizalicu 2
i vratite je na mesto.
)
Blokirajte vijak protiv krađe (ako je
Vaše vozilo time opremljeno) klju-
čem za skidanje točkova 1
sa na-
stavkom 4
.
)
Blokirajte ostale vijke isključivo klju-
čem za skidanje točka 1
.
)
Ponovo postavite kapice na svaki
vijak (samo sa aluminijumskim toč-
kovima).
)
Vratite alat u kutiju.
Page 147 of 313
11
145
PRAKTIČNE INFORMACIJE

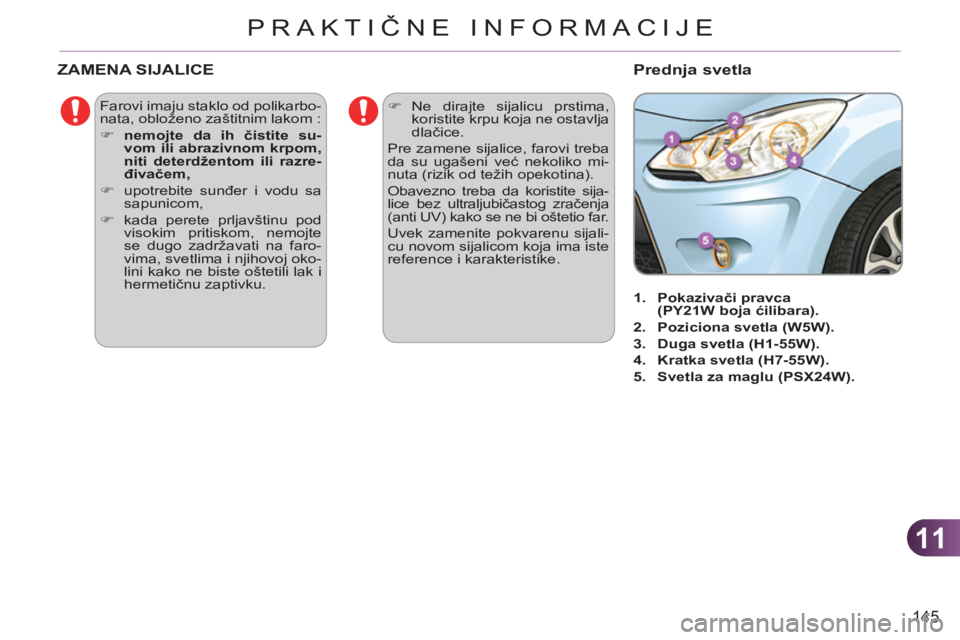

Farovi imaju staklo od polikarbo-
nata, oblo
Page 148 of 313
11
146
PRAKTIČNE INFORMACIJE

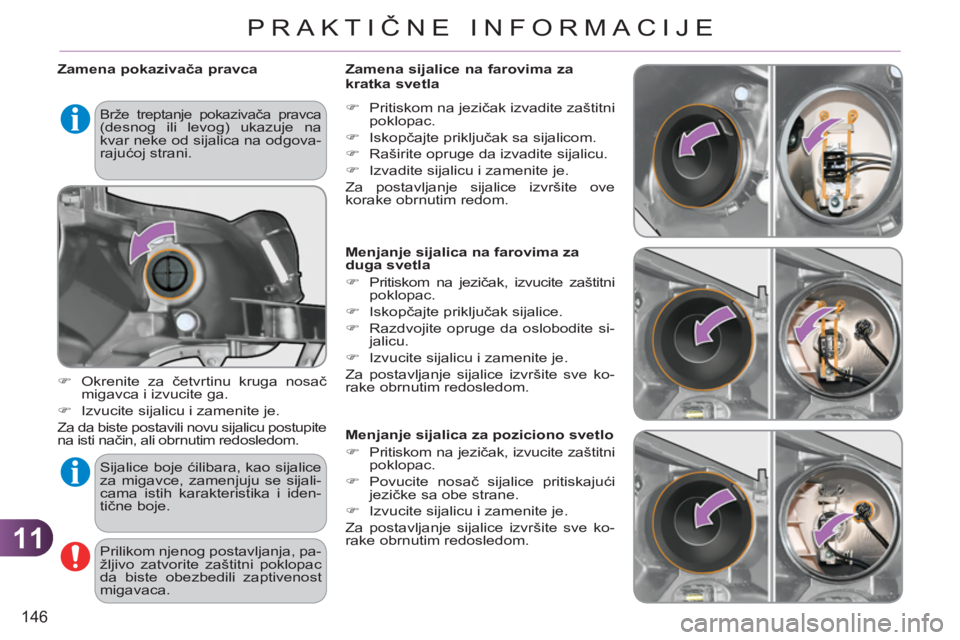

Zamena pokazivača pravca
)
Okrenite za četvrtinu kruga nosač
migavca i izvucite ga.
)
Izvucite sijalicu i zamenite je.
Za da biste postavili novu sijalicu postupite
na isti način, ali obrnutim redosledom.
Prilikom njenog postavljanja, pa-
žljivo zatvorite zaštitni poklopac
da biste obezbedili zaptivenost
migavaca.
Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na
kvar neke od sijalica na odgova-
rajućoj strani.
Sijalice boje ćilibara, kao sijalice
za migavce, zamenjuju se sijali-
cama istih karakteristika i iden-
tične boje. Zamena si
jalice na farovima za kratka svetla
)
Pritiskom na jezičak izvadite zaštitni
poklopac.
)
Iskopčajte priključak sa sijalicom.
)
Raširite opruge da izvadite sijalicu.
)
Izvadite sijalicu i zamenite je.
Za postavljanje sijalice izvršite ove
korake obrnutim redom.
Menjanje sijalica na farovima za
duga svetla
)
Pritiskom na jezičak, izvucite zaštitni
poklopac.
)
Iskopčajte priključak sijalice.
)
Razdvojite opruge da oslobodite si-
jalicu.
)
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve ko-
rake obrnutim redosledom.
Menjanje sijalica za poziciono svetlo
)
Pritiskom na jezičak, izvucite zaštitni
poklopac.
)
Povucite nosač sijalice pritiskajući
jezičke sa obe strane.
)
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice izvršite sve ko-
rake obrnutim redosledom.
Page 149 of 313
11
147
PRAKTIČNE INFORMACIJE

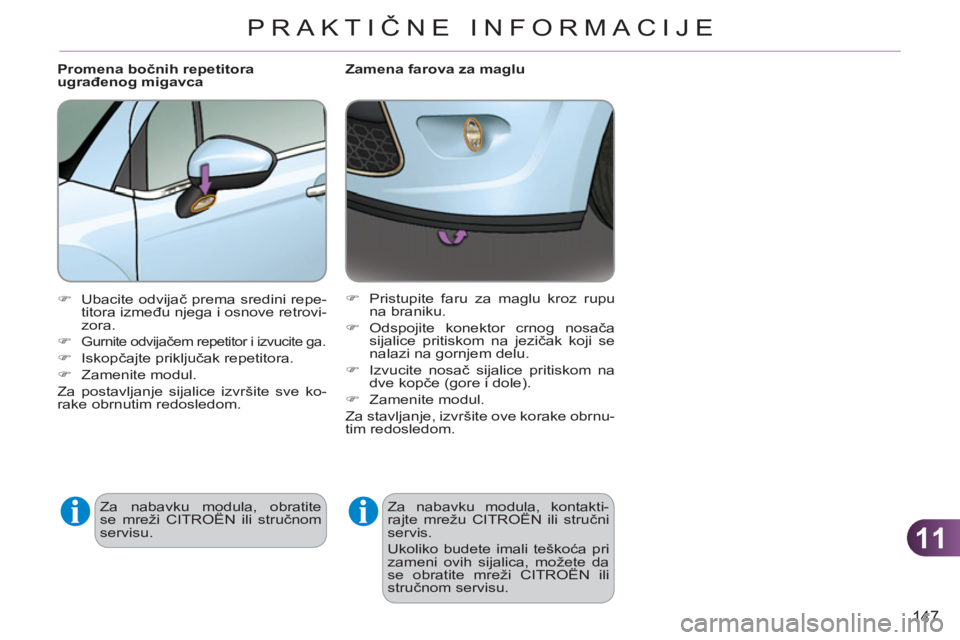

Zamena farova za maglu
Za nabavku modula, kontakti-
rajte mrežu CITROËN ili stručni
servis.
Ukoliko budete imali teškoća pri
zameni ovih sijalica, možete da
se obratite mreži CITROËN ili
stručnom servisu.
)
Pristupite faru za maglu kroz rupu
na braniku.
)
Odspojite konektor crnog nosača
sijalice pritiskom na jezičak koji se
nalazi na gornjem delu.
)
Izvucite nosač sijalice pritiskom na
dve kopče (gore i dole).
)
Zamenite modul.
Za stavljanje, izvršite ove korake obrnu-
tim redosledom.
Promena bočnih repetitora
ugrađenog migavca
)
Ubacite odvijač prema sredini repe-
titora između njega i osnove retrovi-
zora.
)
Gurnite odvijačem repetitor i izvucite ga.
)
Iskopčajte priključak repetitora.
)
Zamenite modul.
Za postavljanje sijalice izvršite sve ko-
rake obrnutim redosledom.
Za nabavku modula, obratite
se mreži CITROËN ili stručnom
servisu.
Page 150 of 313
11
148
PRAKTIČNE INFORMACIJE

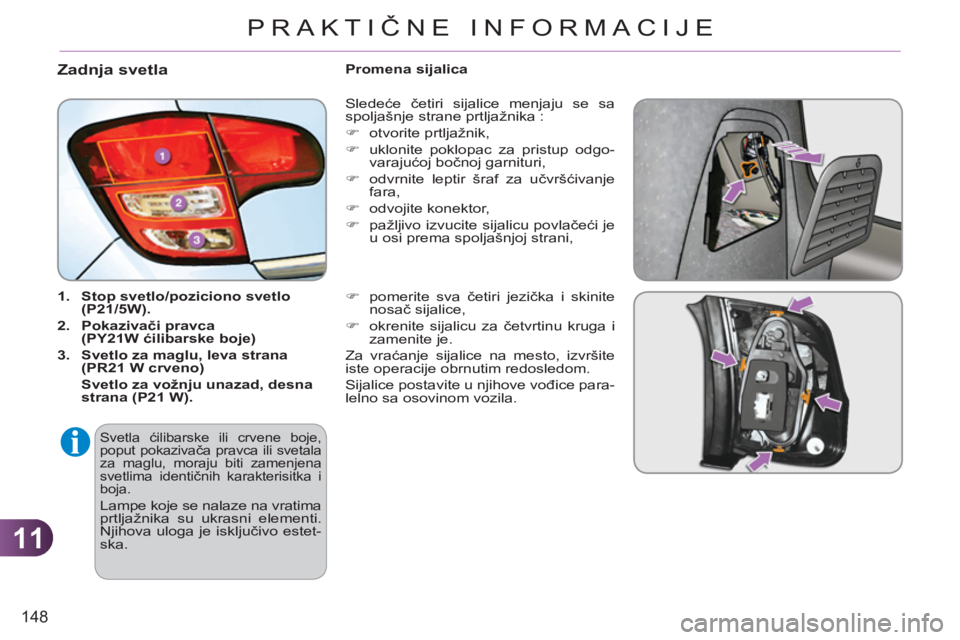

Zadnja svetla
1.
Stop svetlo/poziciono svetlo
(P21/5W).
2.
Pokazivači pravca
(PY21W ćilibarske boje)
3.
Svetlo za maglu, leva strana
(PR21 W crveno)
Svetlo za vožnju unazad, desna
strana (P21 W).
Sledeće četiri sijalice menjaju se sa
spoljašnje strane prtljažnika :
)
otvorite prtljažnik,
)
uklonite poklopac za pristup odgo-
varajućoj bočnoj garnituri,
)
odvrnite leptir šraf za učvršćivanje
fara,
)
odvojite konektor,
)
pažljivo izvucite sijalicu povlačeći je
u osi prema spoljašnjoj strani,
)
pomerite sva četiri jezička i skinite
nosač sijalice,
)
okrenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite
iste operacije obrnutim redosledom.
Sijalice postavite u njihove vođice para-
lelno sa osovinom vozila. Promena si
jalica
Svetla ćilibarske ili crvene boje,
poput pokazivača pravca ili svetala
za maglu, moraju biti zamenjena
svetlima identičnih karakterisitka i
boja.
Lampe koje se nalaze na vratima
prtljažnika su ukrasni elementi.
Njihova uloga je isključivo estet-
ska.
