CITROEN C3 2017 Instrukcja obsługi (in Polish)

209
B618_pl_Chap07_info-pratiques_ed01-2016

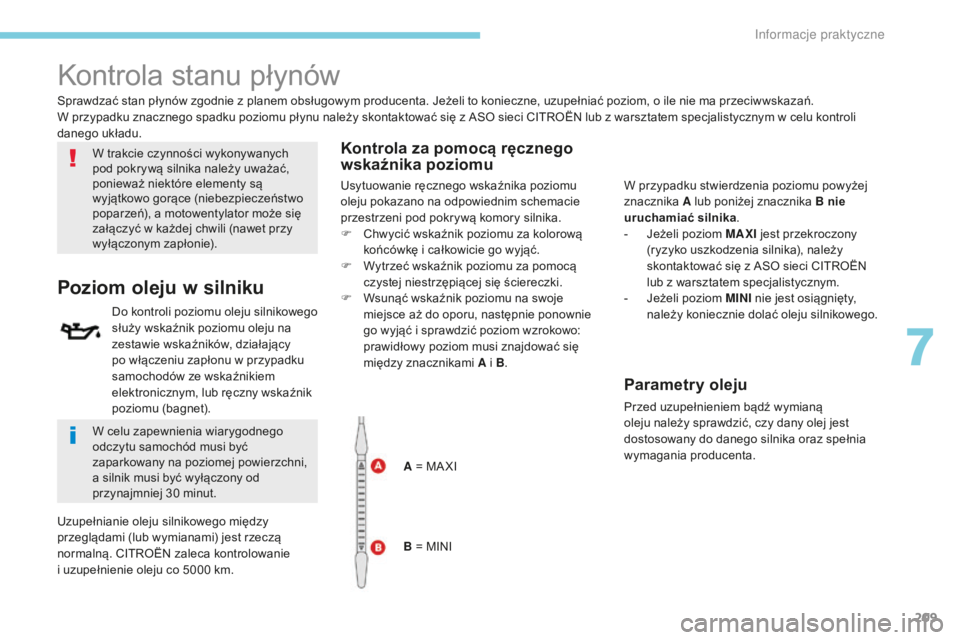

Kontrola stanu płynów
W trakcie czynności wykonywanych
pod pokrywą silnika należy uważać,
ponieważ niektóre elementy są
wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się
załączyć w
każdej chwili (nawet przy
wyłączonym zapłonie).
Poziom oleju w s ilniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na
zestawie wskaźników, działający
po włączeniu zapłonu w
przypadku
samochodów ze wskaźnikiem
elektronicznym, lub ręczny wskaźnik
poziomu (bagnet).
Kontrola za pomocą ręcznego
wskaźnika poziomu
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
W p rzypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli
danego układu.
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-

J
eżeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
-

J
eżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
A = MA XI
B = MINI
W celu zapewnienia wiarygodnego
odczytu samochód musi być
zaparkowany na poziomej powierzchni,
a
silnik musi być wyłączony od
przynajmniej 30
m

inut.
Uzupełnianie oleju silnikowego między
przeglÄ…dami (lub wymianami) jest rzeczÄ…
normalną. CITROËN zaleca kontrolowanie
i
uzupełnienie oleju co 5000 km.Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywÄ… komory silnika.
F

C
hwycić wskaźnik poziomu za kolorową
końcówkę i
całkowicie go wyjąć.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
7
Informacje praktyczne

210
B618_pl_Chap07_info-pratiques_ed01-2016
Po 30 minutach od chwili uzupełnienia
s tanu oleju można skontrolować poziom
za pomocą wskaźnika w
zestawie
wskaźników po uprzednim włączeniu
zapłonu.

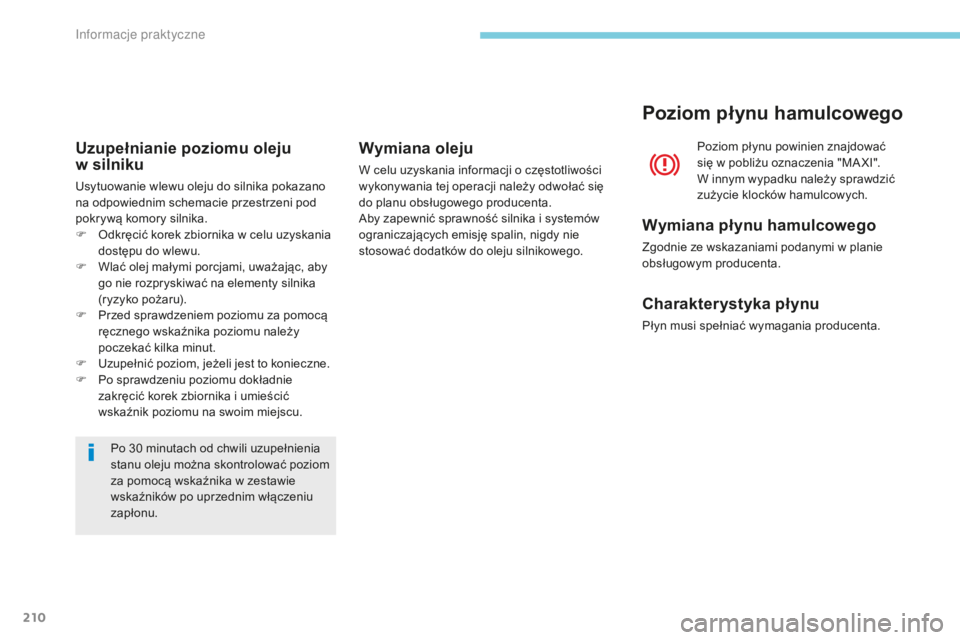

Uzupełnianie poziomu oleju
w s ilniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywÄ… komory silnika.
F

O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocÄ…
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i
umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i
systemów
ograniczajÄ…cych emisjÄ™ spalin, nigdy nie
stosować dodatków do oleju silnikowego. Poziom płynu powinien znajdować
siÄ™ w
pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
o bsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
In

211
B618_pl_Chap07_info-pratiques_ed01-2016

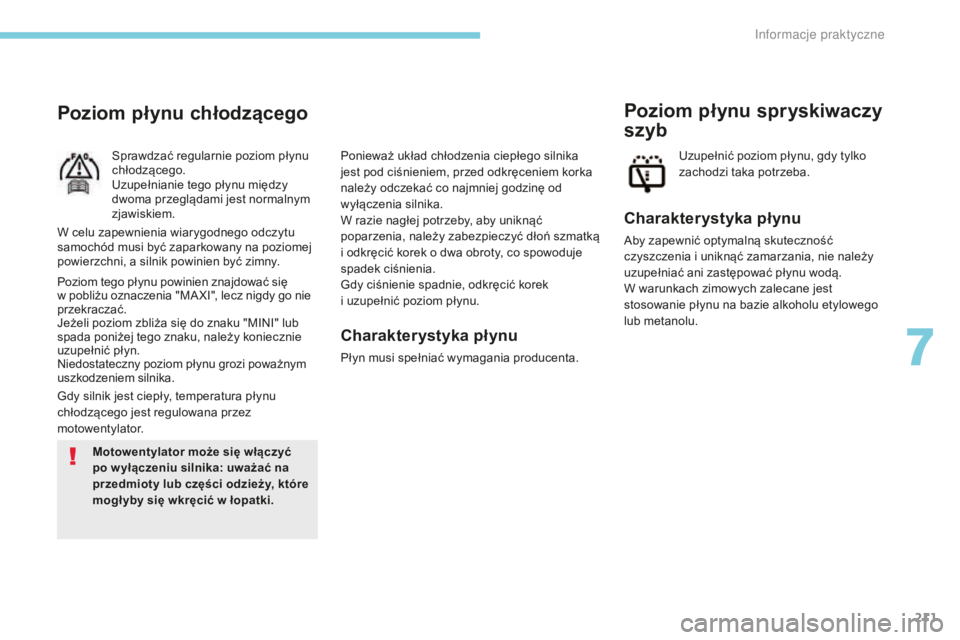

Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu między
dwoma przeglÄ…dami jest normalnym
zjawiskiem.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez
motowentylator. Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia "MA XI", lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do znaku "MINI" lub
spada poniżej tego znaku, należy koniecznie
uzupełnić płyn.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i
uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
W warunkach zimowych zalecane jest
stosowanie płynu na bazie alkoholu etylowego
lub metanolu.
Poziom płynu spryskiwaczy
szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w

łopatki. Ponieważ układ chłodzenia ciepłego silnika
jest pod ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę od
wyłączenia silnika.
W razie nagłej potrzeby, aby uniknąć
poparzenia, należy zabezpieczyć dłoń szmatką
i

odkręcić korek o dwa obroty, co spowoduje
spadek ciśnienia.
Gdy ciśnienie spadnie, odkręcić korek
i

uzupełnić poziom płynu.
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a

silnik powinien być zimny.
7
In

212
B618_pl_Chap07_info-pratiques_ed01-2016

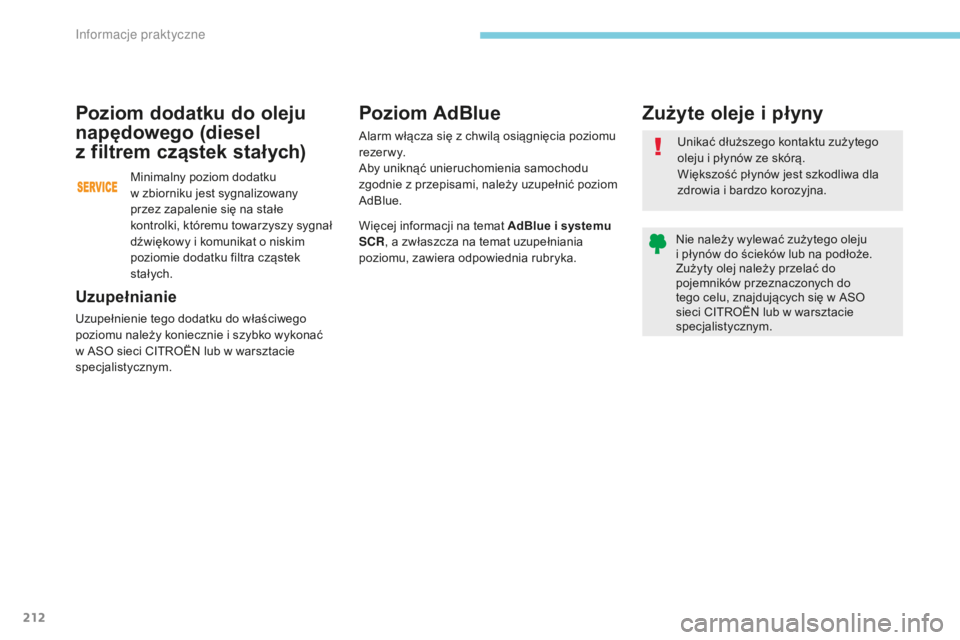

Uzupełnianie
Uzupełnienie tego dodatku do właściwego
poziomu należy koniecznie i szybko wykonać
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w zbiorniku jest sygnalizowany
przez zapalenie się na stałe
kontrolki, któremu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku filtra czÄ…stek
stałych. Unikać dłuższego kontaktu zużytego
oleju i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do
pojemników przeznaczonych do
tego celu, znajdujÄ…cych siÄ™ w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Zużyte oleje i p łyny
Poziom AdBlue
Alarm włącza się z chwilą osiągnięcia poziomu
r eze r w y.
Aby uniknąć unieruchomienia samochodu
zgodnie z
przepisami, należy uzupełnić poziom
AdBlue.
Więcej informacji na temat AdBlue i systemu
SCR , a zwłaszcza na temat uzupełniania
poziomu, zawiera odpowiednia rubryka.
Informacje praktyczne

213
B618_pl_Chap07_info-pratiques_ed01-2016

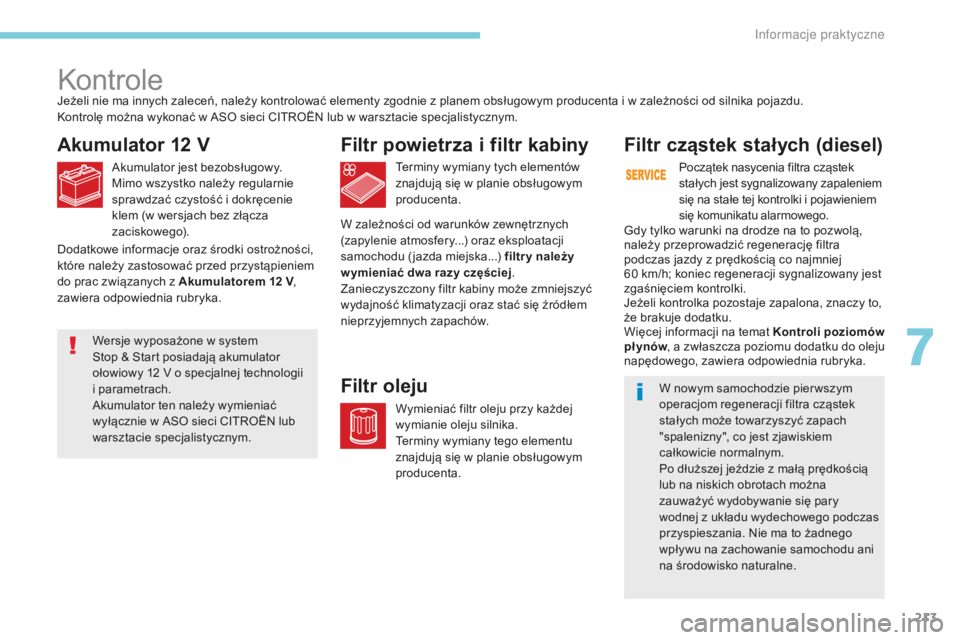

Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w wersjach bez złącza
zaciskowego). Terminy wymiany tych elementów
znajdujÄ… siÄ™ w
planie obsługowym
producenta.
Filtr powietrza i f iltr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdujÄ… siÄ™ w
planie obsługowym
producenta.
Filtr oleju
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym producenta i w zależności od silnika pojazdu.
K ontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr cząstek stałych (diesel)
PoczÄ…tek nasycenia filtra czÄ…stek
stałych jest sygnalizowany zapaleniem
się na stałe tej kontrolki i
pojawieniem
siÄ™ komunikatu alarmowego.
Gdy tylko warunki na drodze na to pozwolÄ…,
należy przeprowadzić regenerację filtra
podczas jazdy z
prędkością co najmniej
60

km/h; koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona, znaczy to,
że brakuje dodatku.
Więcej informacji na temat Kontroli poziomów
płynów , a

z
właszcza poziomu dodatku do oleju
napędowego, zawiera odpowiednia rubryka.
W nowym samochodzie pier wszym
operacjom regeneracji filtra czÄ…stek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z

u
kładu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Dodatkowe informacje oraz środki ostrożności,
które należy zastosować przed przystąpieniem
do prac zwiÄ…zanych z

Akumulatorem 12

V ,
zawiera odpowiednia rubryka.
Wersje wyposażone w

system
Stop & Start posiadajÄ… akumulator
ołowiowy 12

V o specjalnej technologii
i
par

ametrach.
Akumulator ten należy wymieniać
wyłącznie w

ASO sieci CITROËN lub
warsztacie specjalistycznym.
7
In

214
B618_pl_Chap07_info-pratiques_ed01-2016

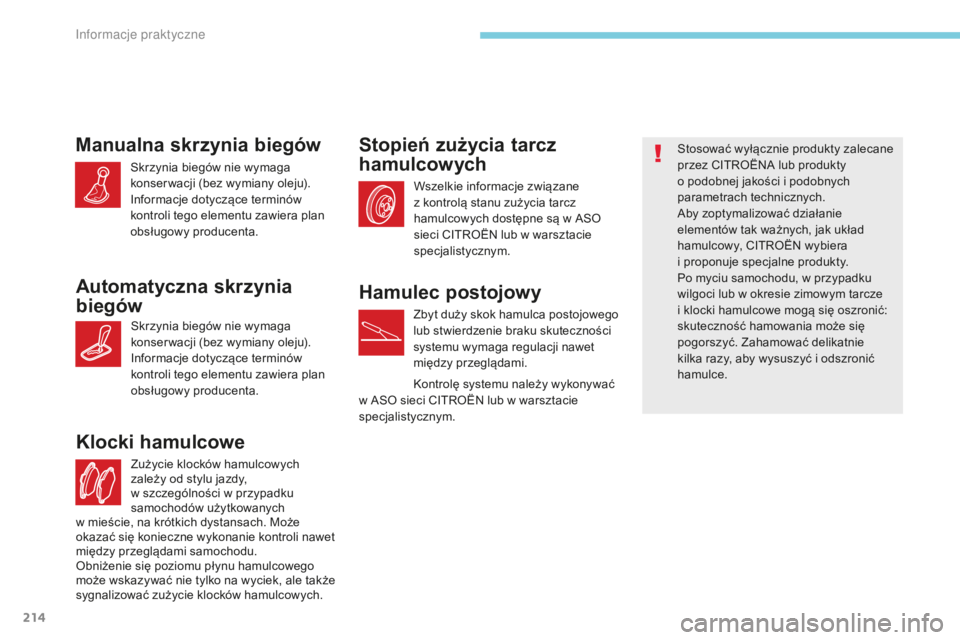

Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności w przypadku
samochodów użytkowanych
Klocki hamulcowe
Wszelkie informacje zwiÄ…zane
z
kontrolą stanu zużycia tarcz
hamulcowych dostępne są w
ASO
sieci CITROËN lub w
warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowychStosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o podobnej jakości i
podobnych
parametrach technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może się
pogorszyć. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
w

mieście, na krótkich dystansach. Może
okazać się konieczne wykonanie kontroli nawet
między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
In

215
B618_pl_Chap07_info-pratiques_ed01-2016

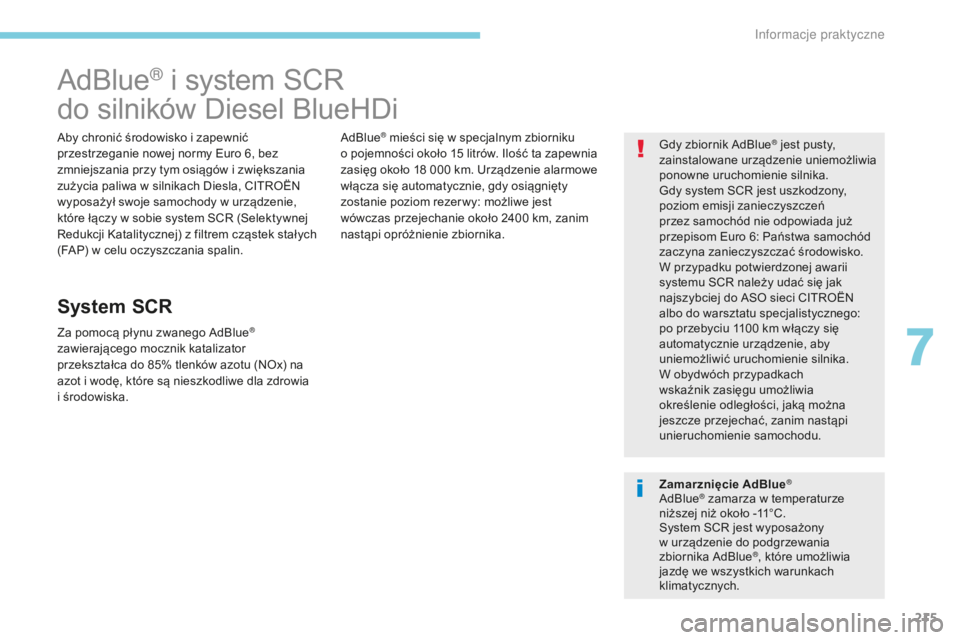

AdBlue® i system SCR
d
o silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
p rzestrzeganie nowej normy Euro 6, bez
zmniejszania przy tym osiągów i
zwiększania
zużycia paliwa w
silnikach Diesla, CITROËN
wyposażył swoje samochody w
urzÄ…dzenie,
które łączy w
sobie system SCR (Selektywnej
Redukcji Katalitycznej) z
filtrem cząstek stałych
(FAP) w
celu oczyszczania spalin.
System SCR
Za pomocą płynu zwanego AdBlue®
zawierajÄ…cego mocznik katalizator
przekształca do 85% tlenków azotu (NOx) na
azot i

wodę, które są nieszkodliwe dla zdrowia
i

środowiska. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100

km włączy się
automatycznie urzÄ…dzenie, aby
uniemożliwić uruchomienie silnika.
W obydwóch przypadkach
wskaźnik zasięgu umożliwia
określenie odległości, jaką można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu.
AdBlue® mieści się w specjalnym zbiorniku
o

pojemności około 15 litrów. Ilość ta zapewnia
zasięg około 18
000 km. UrzÄ…dzenie alarmowe
włącza się automatycznie, gdy osiągnięty
zostanie poziom rezer wy: możliwe jest
wówczas przejechanie około 2400
km, zanim
nastąpi opróżnienie zbiornika.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze
n
iższej niż około -11°C.
System SCR jest wyposażony
w

urzÄ…dzenie do podgrzewania
zbiornika AdBlue
®, które umożliwia
jazdÄ™ we wszystkich warunkach
klimatycznych.
7
Informacje praktyczne

216
B618_pl_Chap07_info-pratiques_ed01-2016

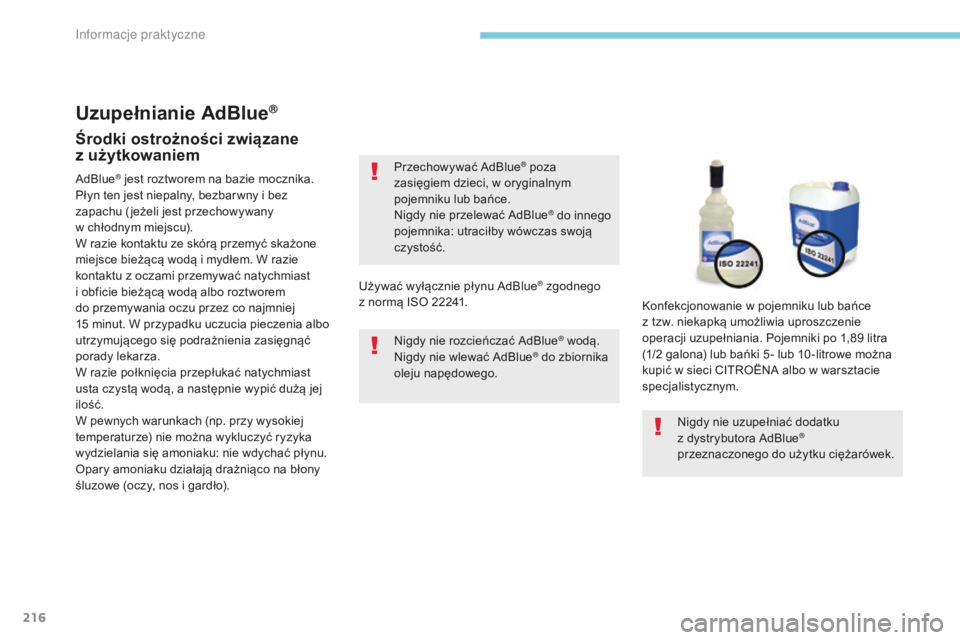

Środki ostrożności związane
z użytkowaniem
Przechowywać AdBlue® poza
zasięgiem dzieci, w

oryginalnym
pojemniku lub bańce.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość.
Nigdy nie rozcieńczać AdBlue
® wodą.
Nigdy nie wlewać AdBlue® do zbiornika
oleju napędowego.
Nigdy nie uzupełniać dodatku
z
dystrybutora AdBlue
®
przeznaczonego do użytku ciężarówek.
Używać wyłącznie płynu AdBlue
® zgodnego
z

normą ISO 22241. Konfekcjonowanie w pojemniku lub bańce
z tzw. niekapką umożliwia uproszczenie
operacji uzupełniania. Pojemniki po 1,89
litra
(1/2
galona) lub bańki 5 - lub 10 -litrowe można
kupić w sieci CITROËNA albo w warsztacie
specjalistycznym.
AdBlue
® jest roztworem na bazie mocznika.
PÅ‚yn ten jest niepalny, bezbar wny i bez
zapachu ( jeżeli jest przechowywany
w

chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i
mydłem. W razie
kontaktu z
oczami przemywać natychmiast
i

obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15

minut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystÄ… wodÄ…, a
następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i
gardło).
Uzupełnianie AdBlue®
Informacje praktyczne

217
B618_pl_Chap07_info-pratiques_ed01-2016

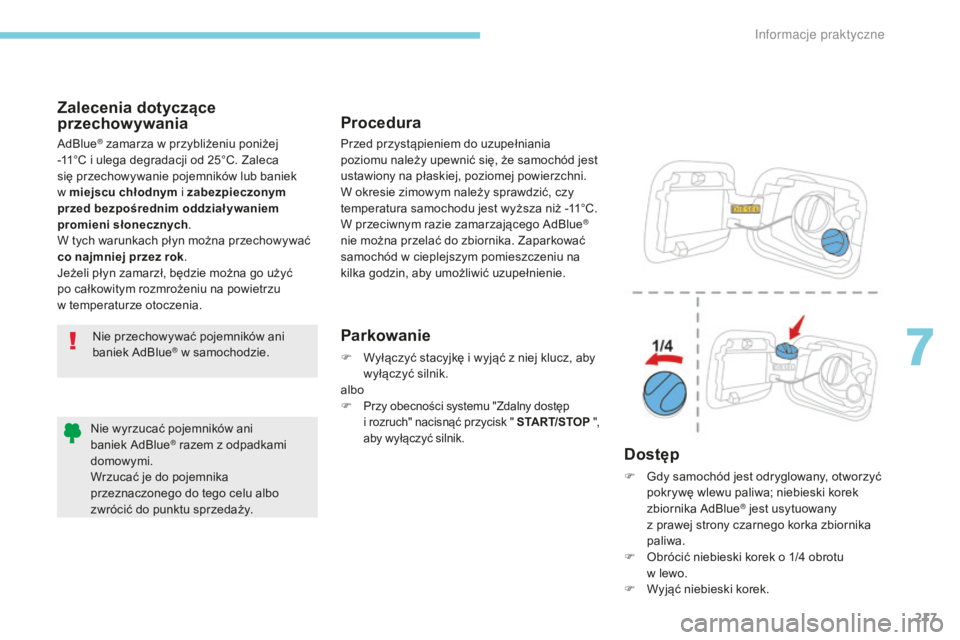

Zalecenia dotyczÄ…ce
przechowywania
Nie przechowywać pojemników ani
baniek AdBlue® w samochodzie.
Procedura
Parkowanie
F Wyłączyć stacyjkę i wyjąć z niej klucz, aby
wyłączyć silnik.
albo
F

Przy obecności systemu "Zdalny dostęp
i rozruch" nacisnąć przycisk " START/STOP ",
aby wyłączyć silnik.
AdBlue® zamarza w przybliżeniu poniżej
-11°C i ulega degradacji od 25°C. Zaleca
się przechowywanie pojemników lub baniek
w

miejscu chłodnym i zabezpieczonym
przed bezpośrednim oddział ywaniem
promieni słonecznych .
W tych warunkach płyn można przechowywać
co najmniej przez rok .
Jeżeli płyn zamarzł, będzie można go użyć
po całkowitym rozmrożeniu na powietrzu
w

temperaturze otoczenia. Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11°C.
W przeciwnym razie zamarzajÄ…cego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w

cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
Dostęp
F Gdy samochód jest odryglowany, otworzyć pokrywę wlewu paliwa; niebieski korek
zbiornika AdBlue
® jest usytuowany
z

prawej strony czarnego korka zbiornika
paliwa.
F

O

brócić niebieski korek o 1/4 obrotu
w

lewo.
F

W

yjąć niebieski korek.
Nie wyrzucać pojemników ani
baniek AdBlue
® razem z odpadkami
domowymi.
Wrzucać je do pojemnika
przeznaczonego do tego celu albo
zwrócić do punktu sprzedaży.
7
Informacje praktyczne

218
B618_pl_Chap07_info-pratiques_ed01-2016
Napełnianie
F Zaopatrzyć się w pojemnik AdBlue®.
Po sprawdzeniu terminu ważności
i

przed przystÄ…pieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu przeczytać uważnie
opis sposobu postępowania podany na
etykiecie.
Ważne : jeżeli zbiornik AdBlue
®
w

samochodzie został całkowicie
opróżniony – co potwierdzają
komunikaty alarmowe i

niemożność
ponownego rozruchu silnika – należy
koniecznie uzupełnić ilością co najmniej
4

litrów albo maksymalnie 10

litrów. W razie rozbryzgów płynu zmyć
natychmiast zimną wodą albo wytrzeć
wilgotnÄ… szmatkÄ….
Jeżeli płyn się skrystalizował, usunąć
go przy użyciu gąbki i
gorÄ…cej wody.
Ważne: w przypadku uzupełniania
poziomu po awarii spowodowanej
brakiem AdBlue sygnalizowanej
komunikatem "Dodaj AdBlue:
Rozruch niemożliwy" , należy
koniecznie odczekać około 5 minut
przed ponownym włączeniem
stacyjki bez otwierania drzwi
kierowcy, odr yglow ywania
samochodu, wkładania klucza
z pilotem zdalnego sterowania do
stacyjki ani umieszczania klucza
elektronicznego systemu "Zdalny
dostęp i rozruch" w kabinie.
Włączyć stacyjkę, a następnie po
upływie 10 sekund uruchomić silnik.
F
P
o wyjęciu pojemnika w razie wycieków
wytrzeć otoczenie wlewu do zbiornika
wilgotnÄ… szmatkÄ….
Zamykanie
F Umieścić niebieski korek na wylocie zbiornika i obrócić o 1/4 obrotu w prawo do
oporu.
F

Z
amknąć pokrywę wlewu paliwa.
Informacje praktyczne
