CITROEN C3 2017 Instrukcja obsługi (in Polish)

239
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Trzecie światło stopu (4 żarówki
T 10 W5W)
F Przy otwartym bagażniku odczepić
plastykowe osłony.
F

N
acisnąć dwa zaczepy za pomocą
wkrętaka.
F

W
yjąć światło od zewnętrznej strony tylnej
klapy.
F

Od
łączyć złącze.
F

O
brócić o ćwierć obrotu oprawkę
odpowiadającą uszkodzonej żarówce i ją
wyjąć.
Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwartej do połowy.
F

W
łożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
F

U
nieść ją, aby odczepić.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W celu ponownego zamontowania nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.
F

W

yjąć uszkodzoną żarówkę i ją wymienić.
Przy ponownym montażu postępować
w


odwrotnej kolejności, sprawdzając, czy


dysza
spryskiwacza szyby jest usytuowana z

lewej
st r o ny.
8
W

240
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Lampka sufitowa (W5W)
F Odpiąć zespół obsady otaczającej lampkę sufitową za pomocą cienkiego wkrętaka
z
płaską końcówką.
F

W
yjąć przepaloną żarówkę i ją wymienić.
F

U
mieścić na właściwym miejscu obsadę
wokół lampki i
zapiąć prawidłowo.
Bagażnik (W5W)
F Odczepić obudowę, popychając podstawę od tyłu.
F

W
yjąć żarówkę i ją wymienić.
F

Z
amontować obudowę na swoim miejscu.
Oświetlenie wewnętrzne
Lampka sufitowa z diodami LED
W sprawie wymiany diod
elektroluminescencyjnych (LED) należy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
W

241
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Aby wymienić bezpiecznik, należy koniecznie:
F z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny. Dobry
Zły
Wymiana bezpiecznika nieuwzględnionego
w
tabelach zamieszczonych w dalszej
części mogłaby spowodować poważne
uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Wymiana bezpiecznika
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i
schematów zamieszczonych na
następnych stronach.
Szczypce przymocowane są na wewnętrznej
stronie skrzynek bezpieczników deski
rozdzielczej.
Dostęp do narzędzi
F Odpiąć pokrywę, pociągając lewą górną część, a potem prawą.
F

C
ałkowicie uwolnić i odwrócić pokrywę.
F

W
yciągnąć szczypce zamocowane na
pokrywie.
8
W

242
B618_pl_Chap08_En-cas-de-panne_ed01-2016
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i
zainstalowanego niezgodnie
z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym.
W

243
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpieczniki w desce rozdzielczej
Obydwie skrzynki bezpieczników znajdują
się w
dolnej części deski rozdzielczej, pod
kierownicą. Bezpiecznik

nr Natężenie
(A) Funkcje
F29 -Niewykorzystany.
F30 30Ogrzewana szyba tylna.
F31 10Ogrzewane lusterka wsteczne.
F32 -Niewykorzystany.
F33 40Elektryczne podnośniki szyb z
przodu.
F34 40Elektryczne podnośniki szyb z
tyłu.
F35 30Podgrzewane fotele przednie.
F36 -Niewykorzystany.
F37 -Niewykorzystany.
F38 -Niewykorzystany.
F39 -Niewykorzystany.
F40 -Niewykorzystany.
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Górna skrzynka bezpieczników
8
W razie awarii

244
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Dolna skrzynka bezpieczników
Bezpiecznik nr Natężenie
(A) Funkcje
F1 10Wewnętrzne elektrochromatyczne lusterko wsteczne, tylna
szyba ogrzewana, pompa filtra cząstek stałych (diesel),
wspomaganie parkowania, wspomaganie kierownicy, system
LPG, zestyk pedału sprzęgła, regulacja zewnętrznych lusterek
wstecznych.
F10(+) -
F11 (Masa) 30Ryglowanie/odryglowywanie drzwi i
pokrywy wlewu paliwa
(w
zależności od silnika).
F13 10Czujnik deszczu i
natężenia światła, klimatyzacja, kamera
przednia.
F14 5Alarm, moduł telematyki.
F16 3Wybierak automatycznej skrzyni biegów, zestyk pedału
sprzęgła, system Stop & Start.
F17 5Zestaw wskaźników, moduł nauki jazdy.
F18 5Klimatyzacja, wskaźnik położenia wybieraka biegów (skrzynia
automatyczna).
F19 3Przełączniki sterujące przy kierownicy.
F21 3Wyłącznik albo przycisk systemu START/STOP.
F23 5Wyświetlacz kontrolek niezapięcia pasów bezpieczeństwa.
W razie awarii

245
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpiecznik nr Natężenie
(A) Funkcje
F24 5Wspomaganie parkowania, kamera tylna, ekran telematyki.
F25 5Kalkulator poduszek powietrznych.
F29 20Radio − telematyka.
F31 15Radio (wyposażenie dodatkowe).
F32 15Gniazdko 12V z
przodu.
F35 5Regulacja pochylenia reflektorów, złącze diagnostyczne,
ogrzewanie dodatkowe (w zależności od wyposażenia).
F36 5Lampka do czytania map z
przodu.
F4 15Sygnał dźwiękowy.
F6(+) -
F5(Gnd) 20
Pompa spryskiwacza szyby przedniej i
tylnej.
F8 20Wycieraczka tylnej szyby.
F9 5Lampka sufitowa z
przodu.
8
W razie awarii

246
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpieczniki w komorze silnika
Dostęp do bezpieczników
F Odpiąć pokrywę.
F
W ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik

nr Natężenie
Funkcje
F1 40Klimatyzacja.
F10 15Sterowanie silnika.
F11 20Sterowanie silnika.
F12 5Sterowanie silnika.
F13 5Sterowanie silnika.
F14 5Moduł stanu naładowania akumulatora (w zależności od silnika).
F15 5Niewykorzystany.
F16 20Światło przeciwmgłowe przednie.
F17 5Sterowanie silnika.
F18 10Światło drogowe prawe.
F19 10Światło drogowe lewe.
F2 60A B S / E S P.
F20 30Sterowanie silnika.
F21 30Rozrusznik (w zależności od silnika).
F22 30Niewykorzystany.
F23 40Moduł rozrusznika ( jeżeli Stop & Start i
w zależności od silnika).
F24 40Skrzynka bezpieczników kabiny.
Skrzynka bezpieczników znajduje się
w
komorze silnika, w pobliżu akumulatora.
W razie awarii

247
B618_pl_Chap08_En-cas-de-panne_ed01-2016
Bezpiecznik
nr Natężenie
Funkcje
F25 40Przygotowanie do montażu haka holowniczego.
F26 15Automatyczna skrzynia biegów albo system LPG.
F27 25Inteligentny moduł sterujący (BSI).
F28 30System czystości spalin silnika Diesla (AdBlue
®).
F29 40Wycieraczki przedniej szyby.
F3 50Skrzynka bezpieczników kabiny.
F30 40Sterownik świec żarowych Diesla.
F31 80Ogrzewanie dodatkowe (w zależności od wyposażenia).
F32 80Wspomaganie kierownicy.
F4 30A B S / E S P.
F5 70Inteligentny moduł sterujący (BSI).
F6 60Zespół wentylatora chłodnicy.
F7 80Inteligentny moduł sterujący (BSI).
F8 15Sterowanie silnika.
F9 15Sterowanie silnika.
8
W razie awarii

248
B618_pl_Chap08_En-cas-de-panne_ed01-2016

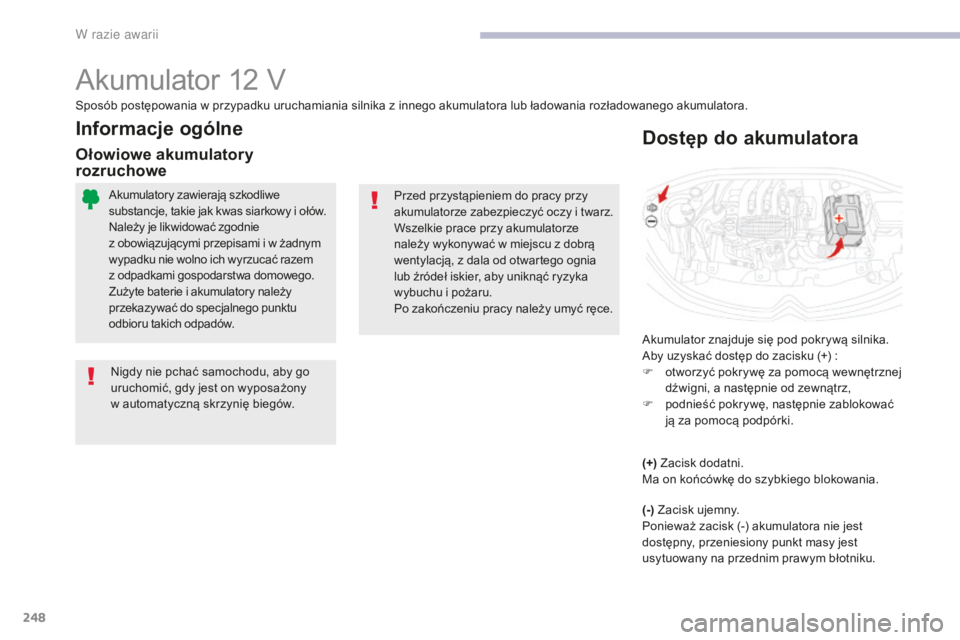

Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
Aby uzyskać dostęp do zacisku (+) :
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a
następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki.
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
P rzed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy i


twarz.
Wszelkie prace przy akumulatorze
należy wykonywać w
miejscu z dobrą
wentylacją, z
dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu i
pożaru.
Po zakończeniu pracy należy umyć ręce.
Nigdy nie pchać samochodu, aby go
uruchomić, gdy jest on wyposażony
w
automatyczną skrzynię biegów.
Informacje ogólne
Ołowiowe akumulatory
rozruchowe
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy i ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać razem
z
odpadkami gospodarstwa domowego.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
(+) Zacisk dodatni.
Ma on końcówkę do szybkiego blokowania.
(-) Zacisk ujemny.
Ponieważ zacisk (-) akumulatora nie jest
dostępny, przeniesiony punkt masy jest
usytuowany na przednim prawym błotniku.
