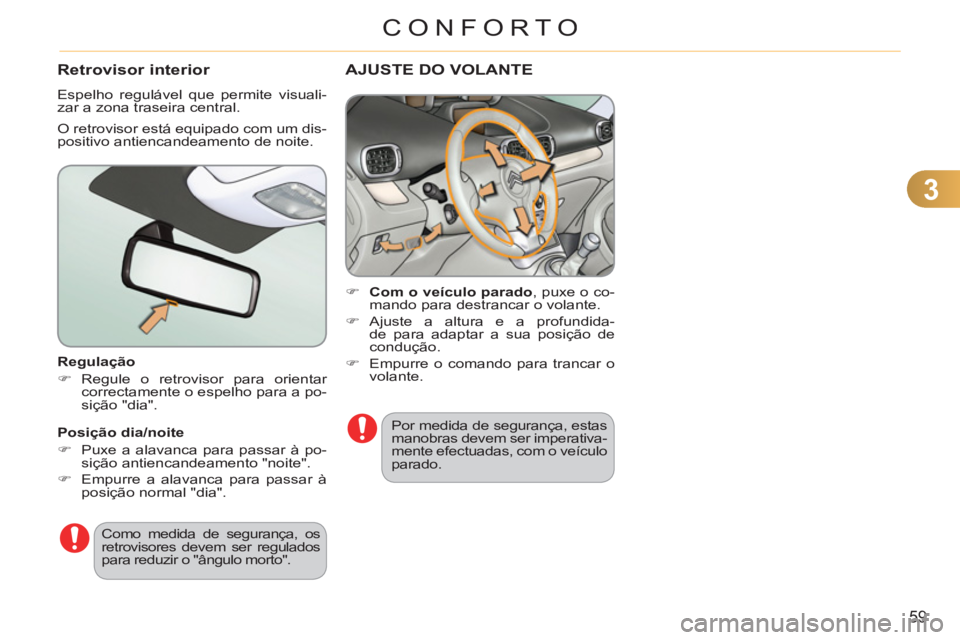

Page 61 of 245
3
59
CONFORTO
Regulação
)
Regule o retrovisor para orientar
correctamente o espelho para a po-
sição "dia".
Como medida de segurança, os
retrovisores devem ser regulados
para reduzir o "ângulo morto".
O retrovisor está equipado com um dis-
positivo antiencandeamento de noite.
Posição dia/noite
)
Puxe a alavanca para passar à po-
sição antiencandeamento "noite".
)
Empurre a alavanca para passar à
posição normal "dia".
Retrovisor interior
Espelho regulável que permite visuali-
zar a zona traseira central.
AJUSTE DO VOLANTE
)
Com o veículo parado
, puxe o co-
mando para destrancar o volante.
)
Ajuste a altura e a profundida-
de para adaptar a sua posição de
condução.
)
Empurre o comando para trancar o
volante.
Por medida de segurança, estas
manobras devem ser imperativa-
mente efectuadas, com o veículo
parado.
Page 62 of 245
4
60
ABERTURAS

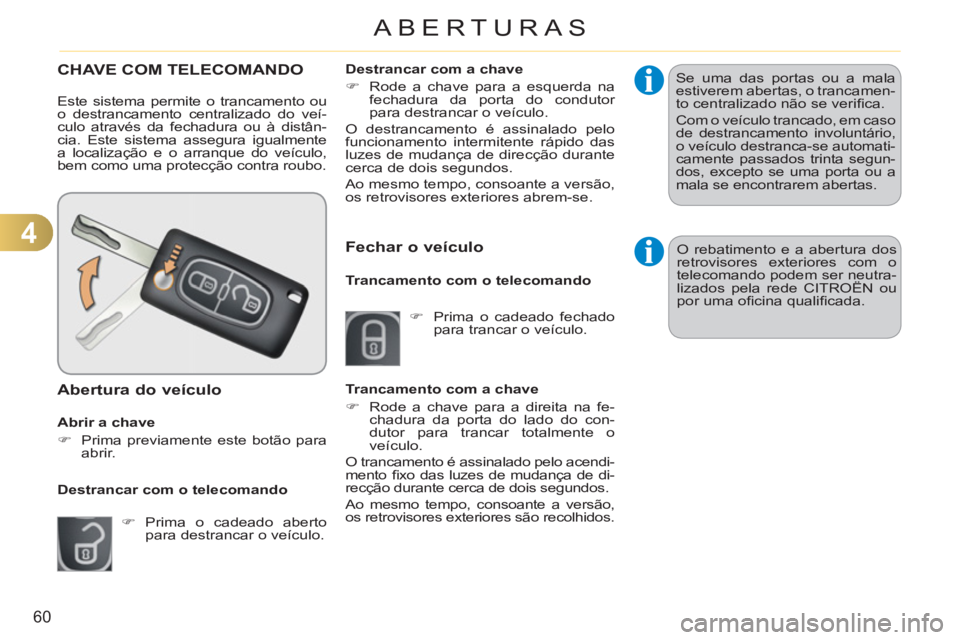

CHAVE COM TELECOMANDO
Este sistema permite o trancamento ou
o destrancamento centralizado do veí-
culo através da fechadura ou à distân-
cia. Este sistema assegura igualmente
a localização e o arranque do veículo,
bem como uma protecção contra roubo.
Abrir a chave
)
Prima previamente este botão para
abrir.
Abertura do veículo
)
Prima o cadeado aberto
para destrancar o veículo.
Destrancar com a chave
)
Rode a chave para a esquerda na
fechadura da porta do condutor
para destrancar o veículo.
O destrancamento é assinalado pelo
funcionamento intermitente rápido das
luzes de mudança de direcção durante
cerca de dois segundos.
Ao mesmo tempo, consoante a versão,
os retrovisores exteriores abrem-se.
Destrancar com o telecomando
Fechar o veículo
)
Prima o cadeado fechado
para trancar o veículo.
Trancamento com a chave
)
Rode a chave para a direita na fe-
chadura da porta do lado do con-
dutor para trancar totalmente o
veículo.
O trancamento é assinalado pelo acendi-
mento fi xo das luzes de mudança de di-
recção durante cerca de dois segundos.
Ao mesmo tempo, consoante a versão,
os retrovisores exteriores são recolhidos.
Trancamento com o telecomando Se uma das portas ou a mala
estiverem abertas, o trancamen-
to centralizado não se verifi ca.
Com o veículo trancado, em caso
de destrancamento involuntário,
o veículo destranca-se automati-
camente passados trinta segun-
dos, excepto se uma porta ou a
mala se encontrarem abertas.
O rebatimento e a abertura dos
retrovisores exteriores com o
telecomando podem ser neutra-
lizados pela rede CITROËN ou
por uma ofi cina qualifi cada.
Page 63 of 245
4
61
ABERTURAS

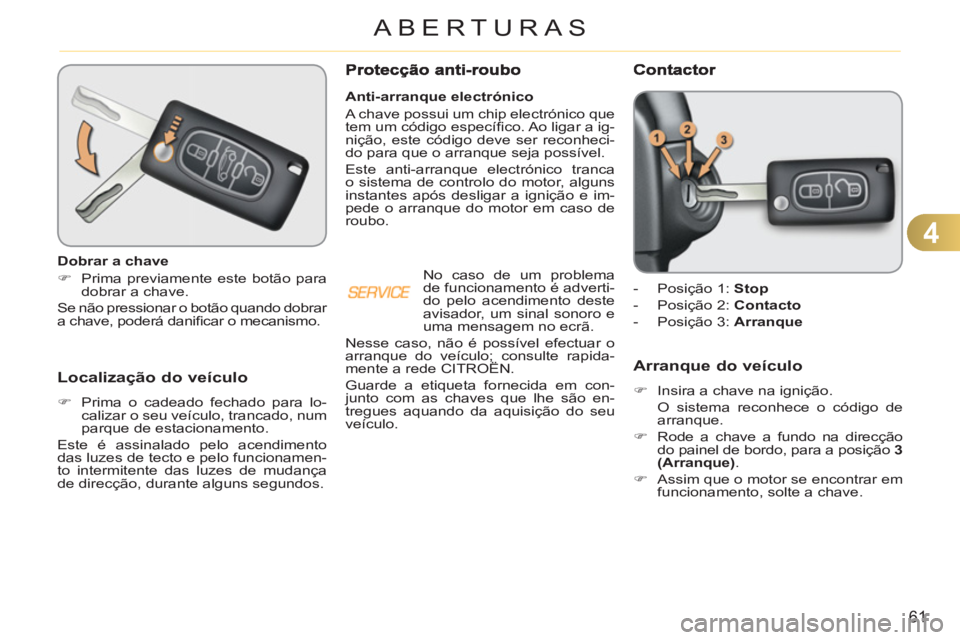

Localização do veículo
)
Prima o cadeado fechado para lo-
calizar o seu veículo, trancado, num
parque de estacionamento.
Este é assinalado pelo acendimento
das luzes de tecto e pelo funcionamen-
to intermitente das luzes de mudança
de direcção, durante alguns segundos.
Anti-arranque electrónico
A chave possui um chip electrónico que
tem um código específi co. Ao ligar a ig-
nição, este código deve ser reconheci-
do para que o arranque seja possível.
Este anti-arranque electrónico tranca
o sistema de controlo do motor, alguns
instantes após desligar a ignição e im-
pede o arranque do motor em caso de
roubo.
No caso de um problema
de funcionamento é adverti-
do pelo acendimento deste
avisador, um sinal sonoro e
uma mensagem no ecrã.
Nesse caso, não é possível efectuar o
arranque do veículo; consulte rapida-
mente a rede CITROËN.
Guarde a etiqueta fornecida em con-
junto com as chaves que lhe são en-
tregues aquando da aquisição do seu
veículo.
Dobrar a chave
)
Prima previamente este botão para
dobrar a chave.
Se não pressionar o botão quando dobrar
a chave, poderá danifi car o mecanismo.
- Posição 1: Stop
- Posição 2: Contact
o
- Posição 3: Arranque
Arranque do veículo
)
Insira a chave na ignição.
O sistema reconhece o código de
arranque.
)
Rode a chave a fundo na direcção
do painel de bordo, para a posição 3
(Arranque)
.
)
Assim que o motor se encontrar em
funcionamento, solte a chave.
Page 64 of 245
4
62
ABERTURAS

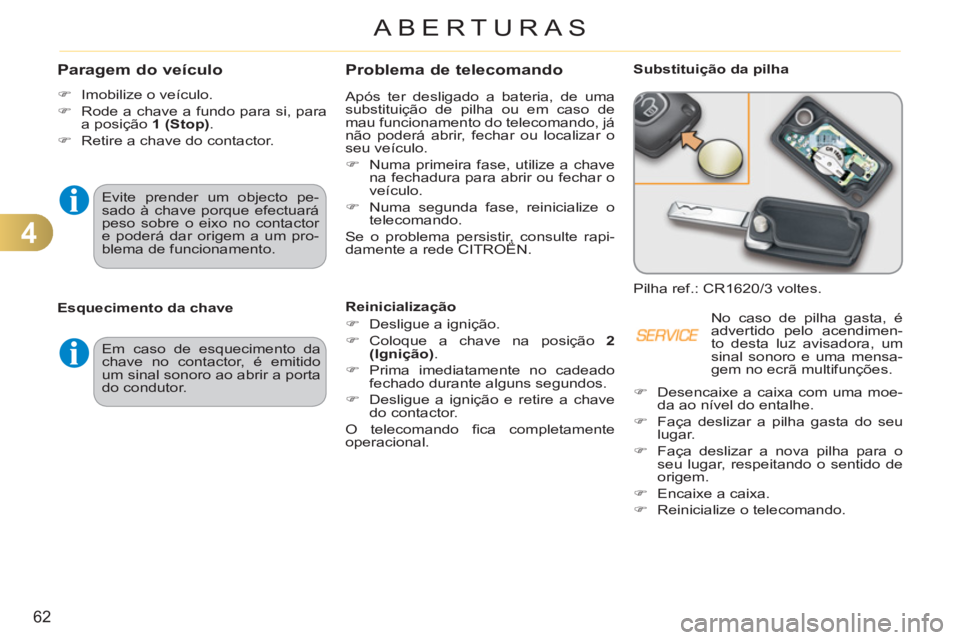

Problema de telecomando
Após ter desligado a bateria, de uma
substituição de pilha ou em caso de
mau funcionamento do telecomando, já
não poderá abrir, fechar ou localizar o
seu veículo.
)
Numa primeira fase, utilize a chave
na fechadura para abrir ou fechar o
veículo.
)
Numa segunda fase, reinicialize o
telecomando.
Se o problema persistir, consulte rapi-
damente a rede CITROËN.
Substituição da pilha
Pilha ref.: CR1620/3 voltes.
Reinicialização
)
Desligue a ignição.
)
Coloque a chave na posição 2
(Ignição
)
.
)
Prima imediatamente no cadeado
fechado durante alguns segundos.
)
Desligue a ignição e retire a chave
do contactor.
O telecomando fi ca completamente
operacional. No caso de pilha gasta, é
advertido pelo acendimen-
to desta luz avisadora, um
sinal sonoro e uma mensa-
gem no ecrã multifunções.
Esquecimento da chave
Em caso de esquecimento da
chave no contactor, é emitido
um sinal sonoro ao abrir a porta
do condutor.
Paragem do veículo
)
Imobilize o veículo.
)
Rode a chave a fundo para si, para
a posição 1 (Stop)
.
)
Retire a chave do contactor.
Evite prender um objecto pe-
sado à chave porque efectuará
peso sobre o eixo no contactor
e poderá dar origem a um pro-
blema de funcionamento.
)
Desencaixe a caixa com uma moe-
da ao nível do entalhe.
)
Faça deslizar a pilha gasta do seu
lugar.
)
Faça deslizar a nova pilha para o
seu lugar, respeitando o sentido de
origem.
)
Encaixe a caixa.
)
Reinicialize o telecomando.
Page 65 of 245
4
63
ABERTURAS

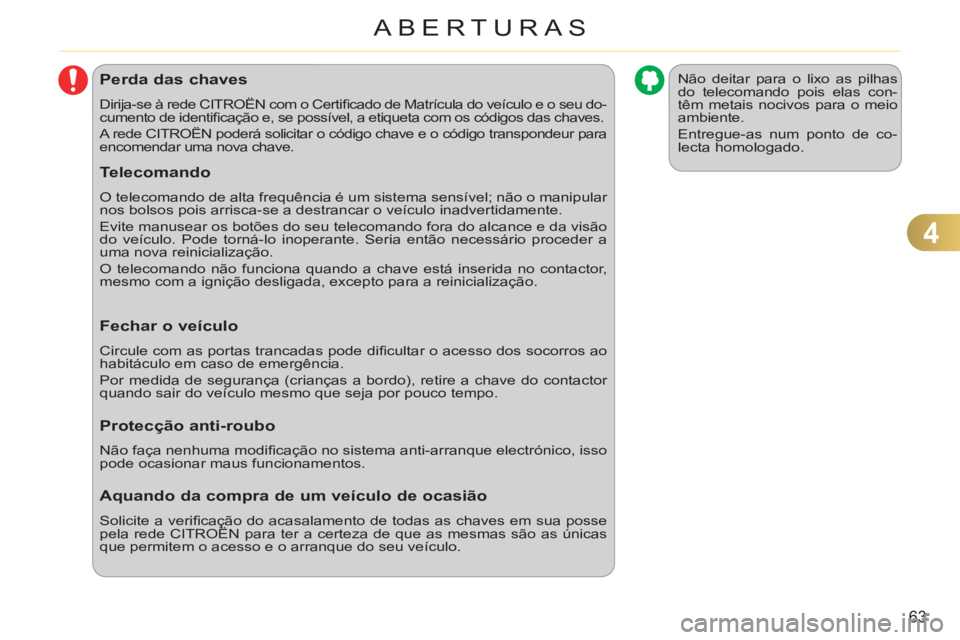

Perda das chaves
Dirija-se à rede CITROËN com o Certifi cado de Matrícula do veículo e o seu do-
cumento de identifi cação e, se possível, a etiqueta com os códigos das chaves.
A rede CITROËN poderá solicitar o código chave e o código transpondeur para
encomendar uma nova chave.
Não deitar para o lixo as pilhas
do telecomando pois elas con-
têm metais nocivos para o meio
ambiente.
Entregue-as num ponto de co-
lecta homologado.
Telecomando
O telecomando de alta frequência é um sistema sensível; não o manipular
nos bolsos pois arrisca-se a destrancar o veículo inadvertidamente.
Evite manusear os botões do seu telecomando fora do alcance e da visão
do veículo. Pode torná-lo inoperante. Seria então necessário proceder a
uma nova reinicialização.
O telecomando não funciona quando a chave está inserida no contactor,
mesmo com a ignição desligada, excepto para a reinicialização.
Fechar o veículo
Circule com as portas trancadas pode difi cultar o acesso dos socorros ao
habitáculo em caso de emergência.
Por medida de segurança (crianças a bordo), retire a chave do contactor
quando sair do veículo mesmo que seja por pouco tempo.
Protecção anti-roubo
Não faça nenhuma modifi cação no sistema anti-arranque electrónico, isso
pode ocasionar maus funcionamentos.
Aquando da compra de um veículo de ocasião
Solicite a verifi cação do acasalamento de todas as chaves em sua posse
pela rede CITROËN para ter a certeza de que as mesmas são as únicas
que permitem o acesso e o arranque do seu veículo.
Page 66 of 245
4
64
ABERTURAS

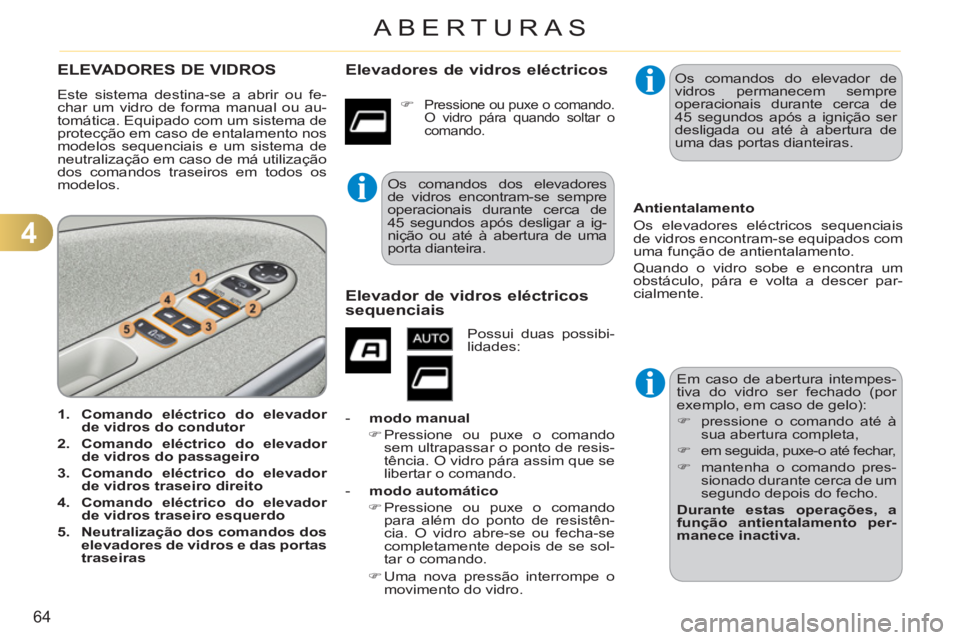

ELEVADORES DE VIDROS
Este sistema destina-se a abrir ou fe-
char um vidro de forma manual ou au-
tomática. Equipado com um sistema de
protecção em caso de entalamento nos
modelos sequenciais e um sistema de
neutralização em caso de má utilização
dos comandos traseiros em todos os
modelos.
1.
Comando eléctrico do elevador
de vidros do condutor
2.
Comando eléctrico do elevador
de vidros do passageiro
3.
Comando eléctrico do elevador
de vidros traseiro direito
4.
Comando eléctrico do elevador
de vidros traseiro esquerdo
5.
Neutralização dos comandos dos
elevadores de vidros e das portas
traseiras
Em caso de abertura intempes-
tiva do vidro ser fechado (por
exemplo, em caso de gelo):
)
pressione o comando até à
sua abertura completa,
)
em seguida, puxe-o até fechar,
)
mantenha o comando pres-
sionado durante cerca de um
segundo depois do fecho.
Durante estas operações, a
função antientalamento per-
manece inactiva.
Antientalamento
Os elevadores eléctricos sequenciais
de vidros encontram-se equipados com
uma função de antientalamento.
Quando o vidro sobe e encontra um
obstáculo, pára e volta a descer par-
cialmente. Os comandos dos elevadores
de vidros encontram-se sempre
operacionais durante cerca de
45 segundos após desligar a ig-
nição ou até à abertura de uma
porta dianteira.
Elevadores de vidros eléctricos
)
Pressione ou puxe o comando.
O vidro pára quando soltar o
comando.
Elevador de vidros eléctricos
sequenciais
Possui duas possibi-
lidades:
- modo manual
)
Pressione ou puxe o comando
sem ultrapassar o ponto de resis-
tência. O vidro pára assim que se
libertar o comando.
- modo automático
)
Pressione ou puxe o comando
para além do ponto de resistên-
cia. O vidro abre-se ou fecha-se
completamente depois de se sol-
tar o comando.
)
Uma nova pressão interrompe o
movimento do vidro.
Os comandos do elevador de
vidros permanecem sempre
operacionais durante cerca de
45 segundos após a ignição ser
desligada ou até à abertura de
uma das portas dianteiras.
Page 67 of 245
4
65
ABERTURAS

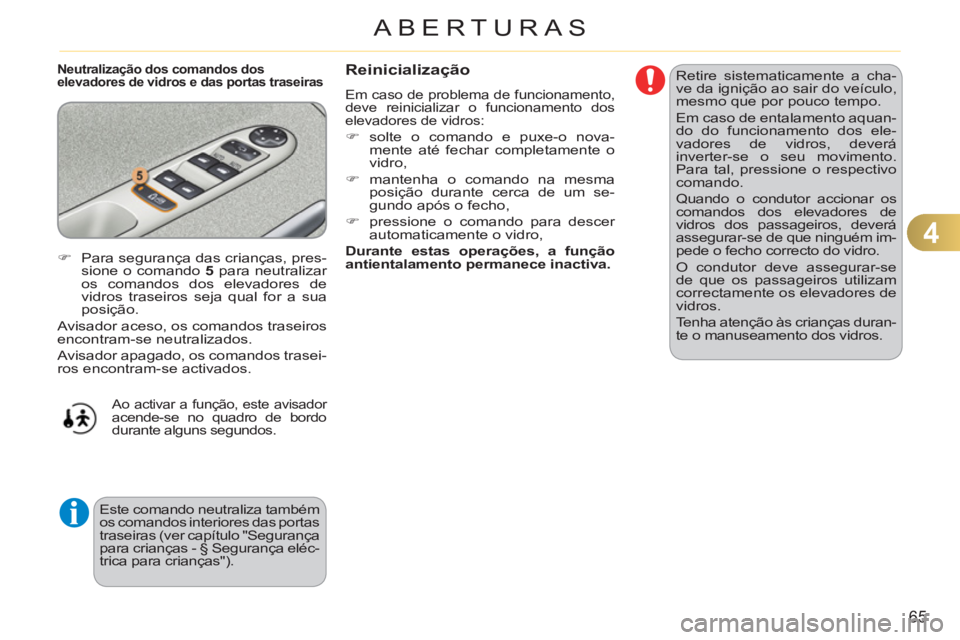

Neutralização dos comandos dos
elevadores de vidros e das portas traseiras Retire sistematicamente a cha-
ve da ignição ao sair do veículo,
mesmo que por pouco tempo.
Em caso de entalamento aquan-
do do funcionamento dos ele-
vadores de vidros, deverá
inverter-se o seu movimento.
Para tal, pressione o respectivo
comando.
Quando o condutor accionar os
comandos dos elevadores de
vidros dos passageiros, deverá
assegurar-se de que ninguém im-
pede o fecho correcto do vidro.
O condutor deve assegurar-se
de que os passageiros utilizam
correctamente os elevadores de
vidros.
Tenha atenção às crianças duran-
te o manuseamento dos vidros. Reinicialização
Em caso de problema de funcionamento,
deve reinicializar o funcionamento dos
elevadores de vidros:
)
solte o comando e puxe-o nova-
mente até fechar completamente o
vidro,
)
mantenha o comando na mesma
posição durante cerca de um se-
gundo após o fecho,
)
pressione o comando para descer
automaticamente o vidro,
Durante estas operações, a função
antientalamento permanece inactiva.
)
Para segurança das crianças, pres-
sione o comando 5
para neutralizar
os comandos dos elevadores de
vidros traseiros seja qual for a sua
posição.
Avisador aceso, os comandos traseiros
encontram-se neutralizados.
Avisador apagado, os comandos trasei-
ros encontram-se activados.
Ao activar a função, este avisador acende-se no quadro de bordo
durante alguns segundos.
Este comando neutraliza também
os comandos interiores das portas
traseiras (ver capítulo "Segurança
para crianças - § Segurança eléc-
trica para crianças").

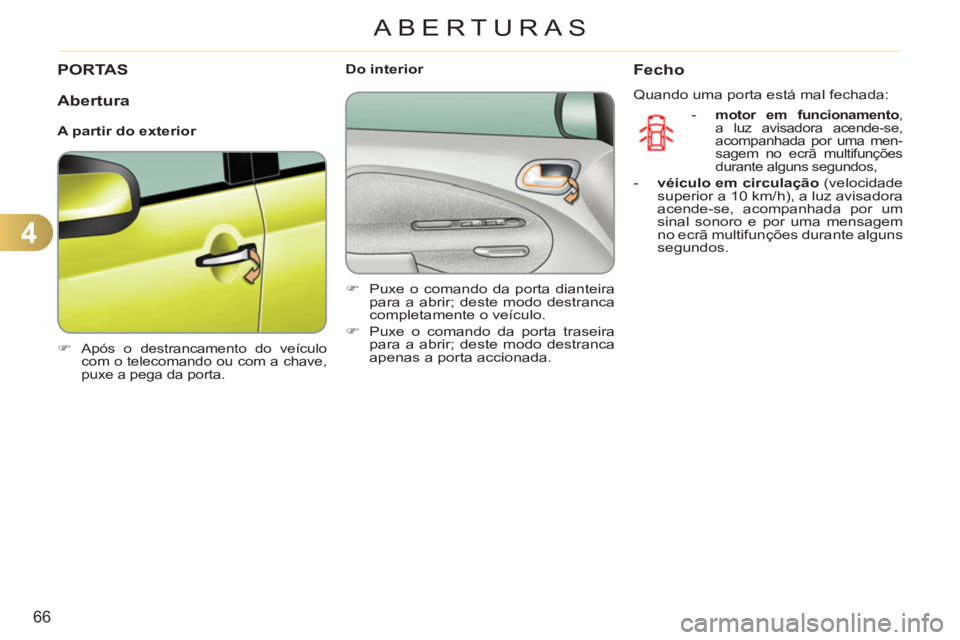

Page 68 of 245
4
66
ABERTURAS
PORTAS
)
Após o destrancamento do veículo
com o telecomando ou com a chave,
puxe a pega da porta.
Do interior
)
Puxe o comando da porta dianteira
para a abrir; deste modo destranca
completamente o veículo.
)
Puxe o comando da porta traseira
para a abrir; deste modo destranca
apenas a porta accionada.
Fecho
Quando uma porta está mal fechada:
-
motor em funcionamento
,
a luz avisadora acende-se,
acompanhada por uma men-
sagem no ecrã multifunções
durante alguns segundos,
- véiculo em circulação
(velocidade
superior a 10 km/h), a luz avisadora
acende-se, acompanhada por um
sinal sonoro e por uma mensagem
no ecrã multifunções durante alguns
segundos.
Abertura
A partir do exterior
Page 69 of 245
4
67
ABERTURAS
Se o veículo estiver trancado a
partir do exterior, a luz avisado-
ra vermelha fi ca intermitente e o
botão A
fi ca inoperante.
)
Nesse caso, utilize o teleco-
mando ou a chave para des-
trancar o veículo.
Se uma das portas estiver aber-
ta, o trancamento centralizado
automático não se efectua.
Se a mala estiver aberta, o tran-
camento centralizado automático
das portas encontra-se activo.

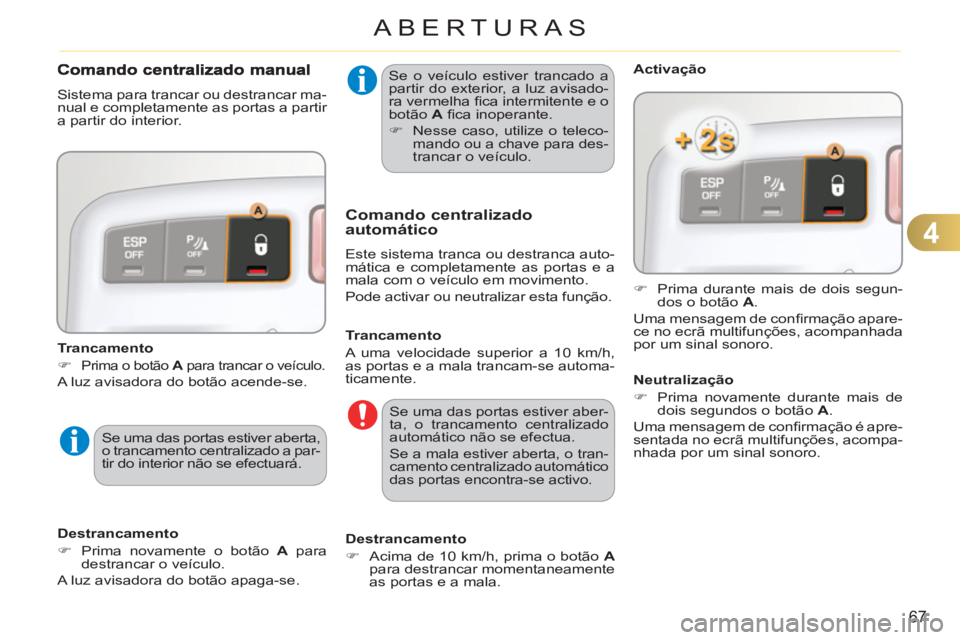

Sistema para trancar ou destrancar ma-
nual e completamente as portas a partir
a partir do interior.
Trancamento
)
Prima o botão A
para trancar o veículo.
A luz avisadora do botão acende-se.
Comando centralizadoautomático
Este sistema tranca ou destranca auto-
mática e completamente as portas e a
mala com o veículo em movimento.
Pode activar ou neutralizar esta função.
Activação
)
Prima durante mais de dois segun-
dos o botão A
.
Uma mensagem de confi rmação apare-
ce no ecrã multifunções, acompanhada
por um sinal sonoro.
Destrancamento
)
Acima de 10 km/h, prima o botão A
para destrancar momentaneamente
as portas e a mala.
Se uma das portas estiver aberta,
o trancamento centralizado a par-
tir do interior não se efectuará.
Destrancamento
)
Prima novamente o botão A
para
destrancar o veículo.
A luz avisadora do botão apaga-se.
Trancamento
A uma velocidade superior a 10 km/h,
as portas e a mala trancam-se automa-
ticamente.
Neutralização
)
Prima novamente durante mais de
dois segundos o botão A
.
Uma mensagem de confi rmação é apre-
sentada no ecrã multifunções, acompa-
nhada por um sinal sonoro.
Page 70 of 245
4
68
ABERTURAS

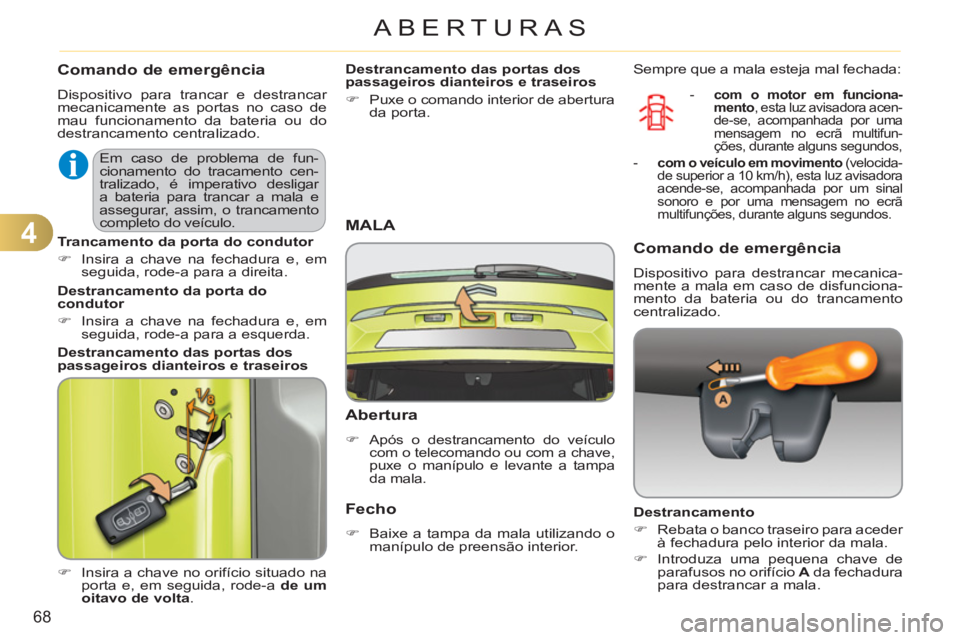

Comando de emergência
Dispositivo para trancar e destrancar
mecanicamente as portas no caso de
mau funcionamento da bateria ou do
destrancamento centralizado.
)
Insira a chave no orifício situado na
porta e, em seguida, rode-a de um
oitavo de volta
.
Abertura
)
Após o destrancamento do veículo
com o telecomando ou com a chave,
puxe o manípulo e levante a tampa
da mala.
MALA
- com o motor em funciona-
mento
, esta luz avisadora acen-
de-se, acompanhada por uma
mensagem no ecrã multifun-
ções, durante alguns segundos,
- com o veículo em movimento
(velocida-
de superior a 10 km/h), esta luz avisadora
acende-se, acompanhada por um sinal
sonoro e por uma mensagem no ecrã
multifunções, durante alguns segundos.
Comando de emergência
Dispositivo para destrancar mecanica-
mente a mala em caso de disfunciona-
mento da bateria ou do trancamento
centralizado.
Destrancamento
)
Rebata o banco traseiro para aceder
à fechadura pelo interior da mala.
)
Introduza uma pequena chave de
parafusos no orifício A
da fechadura
para destrancar a mala.
Trancamento da porta do condutor
)
Insira a chave na fechadura e, em
seguida, rode-a para a direita.
Destrancamento da porta do
condutor
)
Insira a chave na fechadura e, em
seguida, rode-a para a esquerda.
Destrancamento das portas dos
passageiros dianteiros e traseiros
Destrancamento das portas dos
passageiros dianteiros e traseiros
)
Puxe o comando interior de abertura
da porta.
Fecho
)
Baixe a tampa da mala utilizando o
manípulo de preensão interior. Sempre que a mala esteja mal fechada:
Em caso de problema de fun-
cionamento do tracamento cen-
tralizado, é imperativo desligar
a bateria para trancar a mala e
assegurar, assim, o trancamento
completo do veículo.
