Page 151 of 245
11
INFORMACIÓN PRÁCTICA

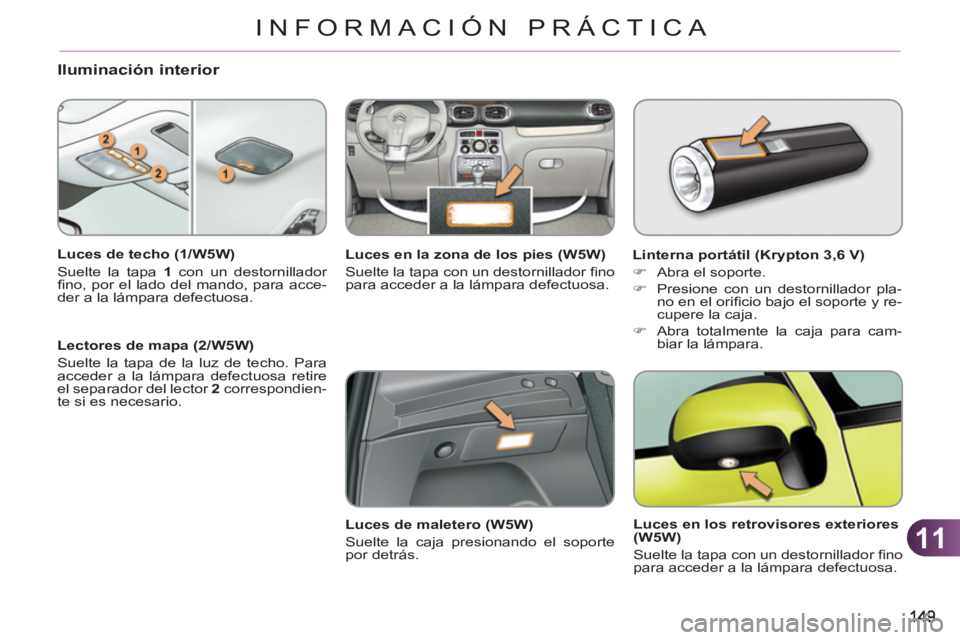

Iluminación interior
Luces de techo (1/W5W)
Suelte la tapa 1
con un destornillador
fi no, por el lado del mando, para acce-
der a la lámpara defectuosa.
Lectores de mapa (2/W5W)
Suelte la tapa de la luz de techo. Para
acceder a la lámpara defectuosa retire
el separador del lector 2
correspondien-
te si es necesario.
Luces en la zona de los pies (W5W)
Suelte la tapa con un destornillador fi no
para acceder a la lámpara defectuosa.
Luces de maletero (W5W)
Suelte la caja presionando el soporte
por detrás.
Linterna portátil (Krypton 3,6 V)
)
Abra el soporte.
)
Presione con un destornillador pla-
no en el orifi cio bajo el soporte y re-
cupere la caja.
)
Abra totalmente la caja para cam-
biar la lámpara.
Luces en los retrovisores exteriores
(W5W)
Suelte la tapa con un destornillador fi no
para acceder a la lámpara defectuosa.
Page 152 of 245
11
INFORMACIÓN PRÁCTICA
CITROËN declina cualquier
responsabilidad sobre los gas-
tos derivados de la reparación
del vehículo o los fallos de fun-
cionamiento que resultasen de
la instalación de accesorios
auxiliares no suministrados ni
recomendados por CITROËN y
no instalados según sus pres-
cripciones, en particular, cuan-
do el consumo del conjunto de
los aparatos conectados supera
los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehícu-
lo está diseñado para funcionar
con equipamientos de serie u
opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en el vehículo, consulte con la
red CITROËN o con un taller
cualifi cado.

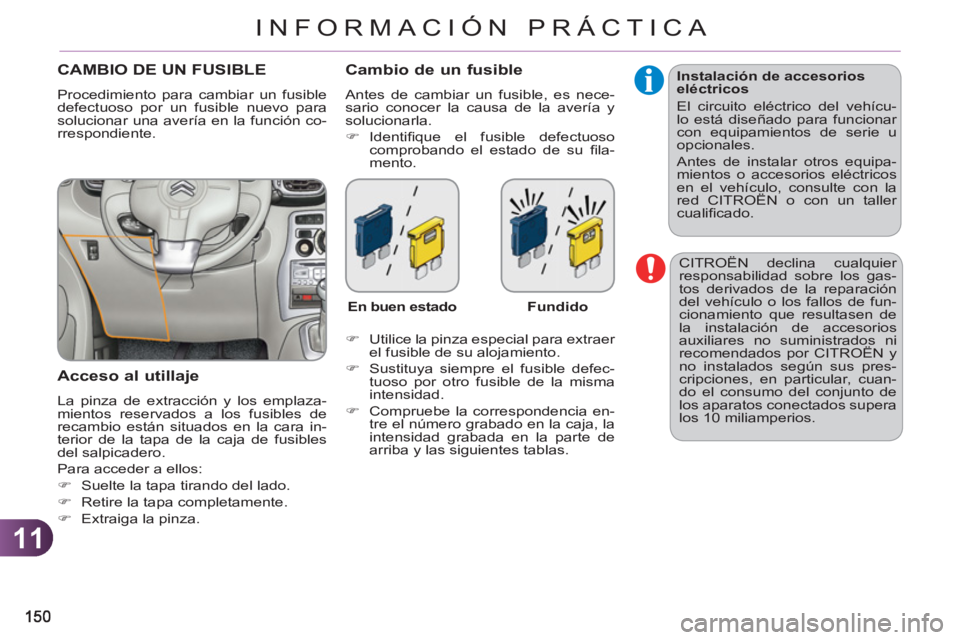

CAMBIO DE UN FUSIBLE
Procedimiento para cambiar un fusible
defectuoso por un fusible nuevo para
solucionar una avería en la función co-
rrespondiente.
Acceso al utillaje
La pinza de extracción y los emplaza-
mientos reservados a los fusibles de
recambio están situados en la cara in-
terior de la tapa de la caja de fusibles
del salpicadero.
Para acceder a ellos:
)
Suelte la tapa tirando del lado.
)
Retire la tapa completamente.
)
Extraiga la pinza.
Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
)
Identifi que el fusible defectuoso
comprobando el estado de su fi la-
mento.
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre el fusible defec-
tuoso por otro fusible de la misma
intensidad.
)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte de
arriba y las siguientes tablas.
En buen estado
Fundido
Page 153 of 245
11
151
INFORMACIÓN PRÁCTICA

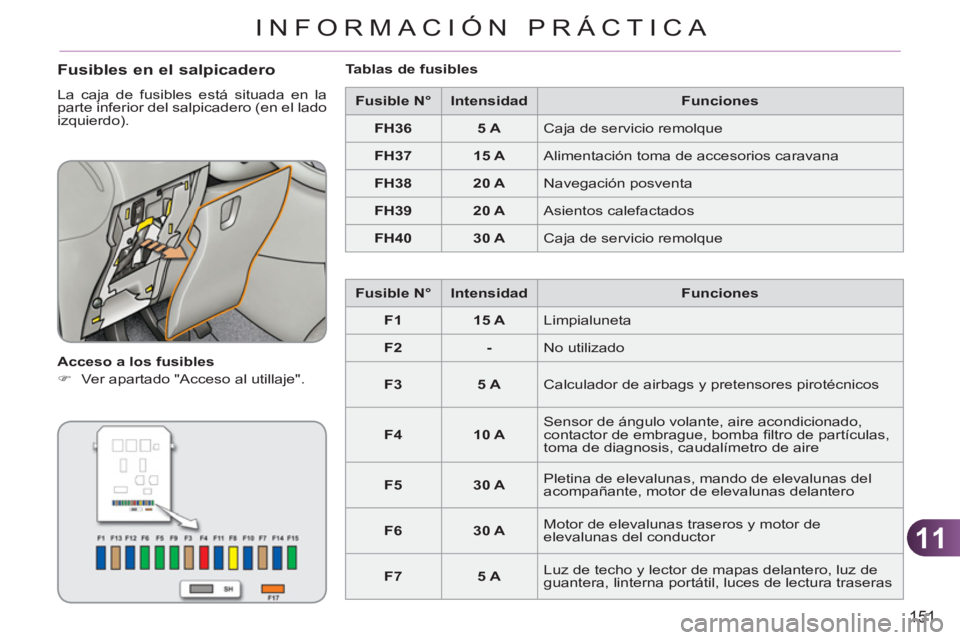

Fusibles en el salpicadero
La caja de fusibles está situada en la
parte inferior del salpicadero (en el lado
izquierdo).
Acceso a los fusibles
)
Ver apartado "Acceso al utillaje".
Tablas de fusibles
Fusible N°
Intensidad
Funciones
FH36
5 A
Caja de servicio remolque
FH37
15 A
Alimentación toma de accesorios caravana
FH38
20 A
Navegación posventa
FH39
20 A
Asientos calefactados
FH40
30 A
Caja de servicio remolque
Fusible N°
Intensidad
Funciones
F1
15 A
Limpialuneta
F2
-
No utilizado
F3
5 A
Calculador de airbags y pretensores pirotécnicos
F4
10 A
Sensor de ángulo volante, aire acondicionado,
contactor de embrague, bomba fi ltro de partículas,
toma de diagnosis, caudalímetro de aire
F5
30 A
Pletina de elevalunas, mando de elevalunas del
acompañante, motor de elevalunas delantero
F6
30 A
Motor de elevalunas traseros y motor de
elevalunas del conductor
F7
5 A
Luz de techo y lector de mapas delantero, luz de
guantera, linterna portátil, luces de lectura traseras
Page 154 of 245
11
152
INFORMACIÓN PRÁCTICA

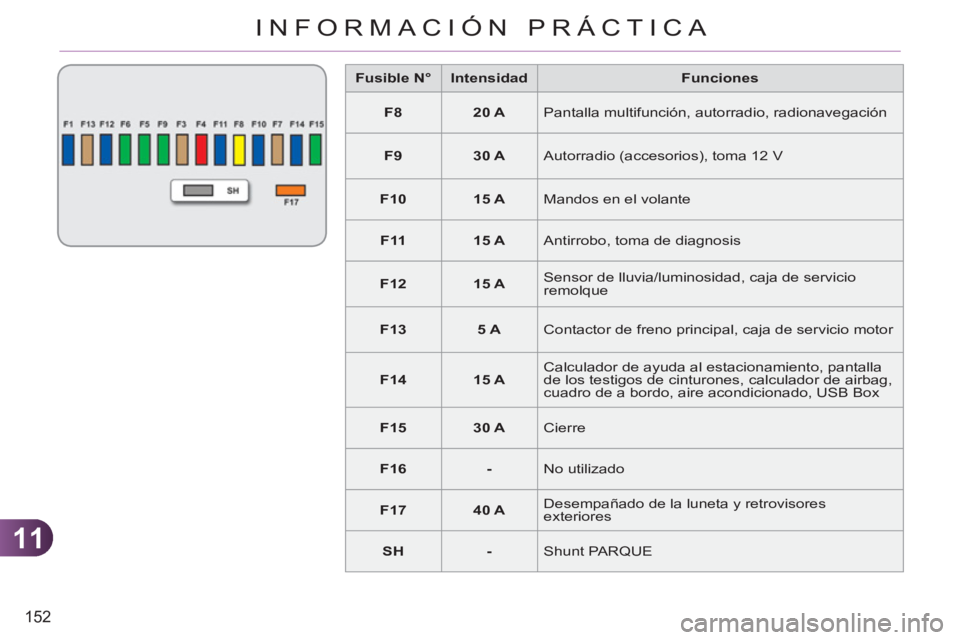

Fusible N°
Intensidad
Funciones
F8
20 A
Pantalla multifunción, autorradio, radionavegación
F9
30 A
Autorradio (accesorios), toma 12 V
F10
15 A
Mandos en el volante
F11
15 A
Antirrobo, toma de diagnosis
F12
15 A
Sensor de lluvia/luminosidad, caja de servicio
remolque
F13
5 A
Contactor de freno principal, caja de servicio motor
F14
15 A
Calculador de ayuda al estacionamiento, pantalla
de los testigos de cinturones, calculador de airbag,
cuadro de a bordo, aire acondicionado, USB Box
F15
30 A
Cierre
F16
-
No utilizado
F17
40 A
Desempañado de la luneta y retrovisores
exteriores
SH
-
Shunt PARQUE
Page 155 of 245
11
153
INFORMACIÓN PRÁCTICA

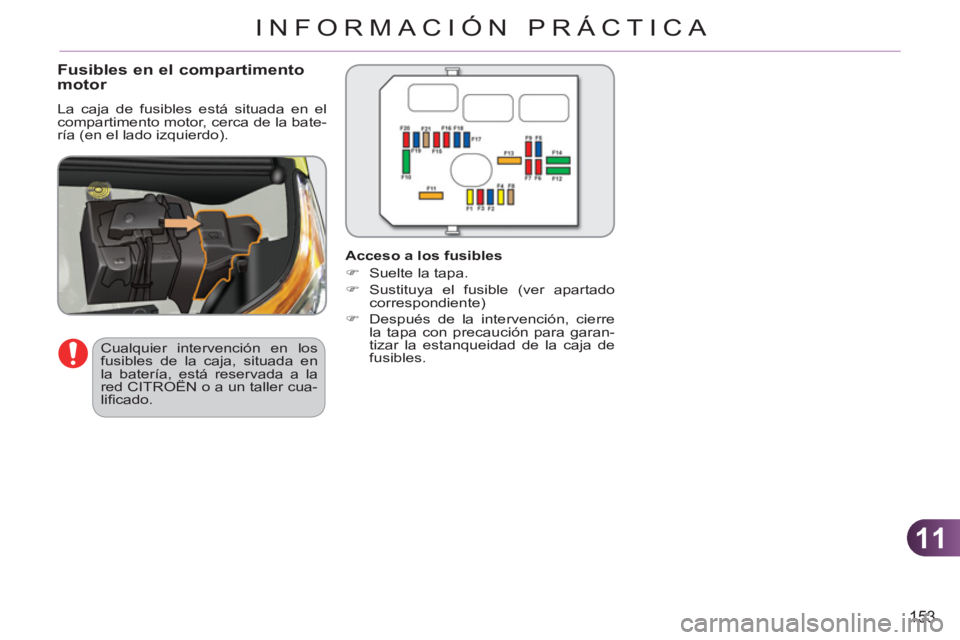

Fusibles en el compartimentomotor
La caja de fusibles está situada en el
compartimento motor, cerca de la bate-
ría (en el lado izquierdo).
Cualquier intervención en los
fusibles de la caja, situada en
la batería, está reservada a la
red CITROËN o a un taller cua-
lifi cado.
Acceso a los fusibles
)
Suelte la tapa.
)
Sustituya el fusible (ver apartado
correspondiente)
)
Después de la intervención, cierre
la tapa con precaución para garan-
tizar la estanqueidad de la caja de
fusibles.
Page 156 of 245
11
154
INFORMACIÓN PRÁCTICA

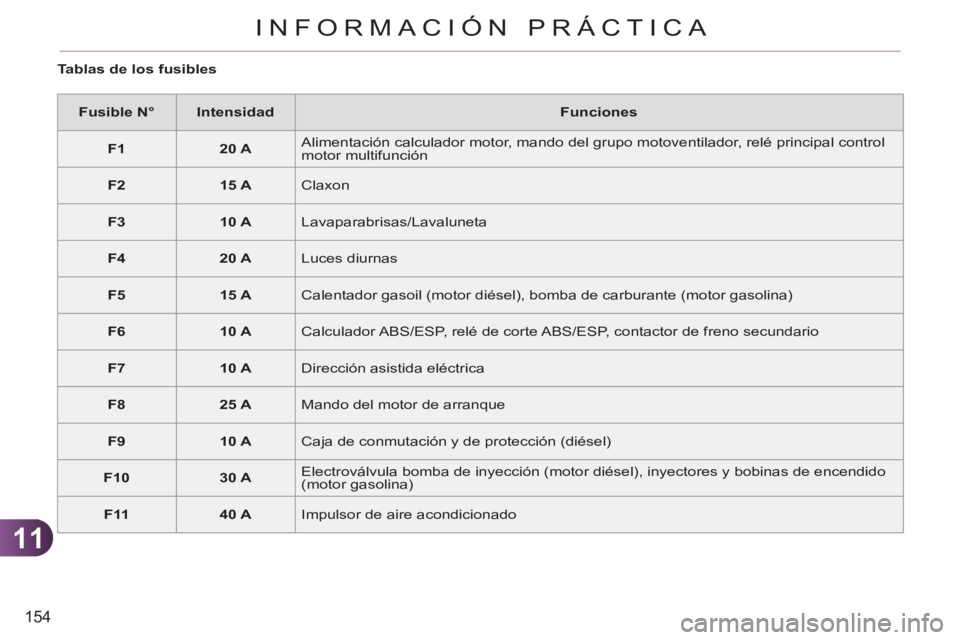

Tablas de los fusibles
Fusible N°
Intensidad
Funciones
F1
20 A
Alimentación calculador motor, mando del grupo motoventilador, relé principal control
motor multifunción
F2
15 A
Claxon
F3
10 A
Lavaparabrisas/Lavaluneta
F4
20 A
Luces diurnas
F5
15 A
Calentador gasoil (motor diésel), bomba de carburante (motor gasolina)
F6
10 A
Calculador ABS/ESP, relé de corte ABS/ESP, contactor de freno secundario
F7
10 A
Dirección asistida eléctrica
F8
25 A
Mando del motor de arranque
F9
10 A
Caja de conmutación y de protección (diésel)
F10
30 A
Electroválvula bomba de inyección (motor diésel), inyectores y bobinas de encendido
(motor gasolina)
F11
40 A
Impulsor de aire acondicionado
Page 157 of 245
11
INFORMACIÓN PRÁCTICA

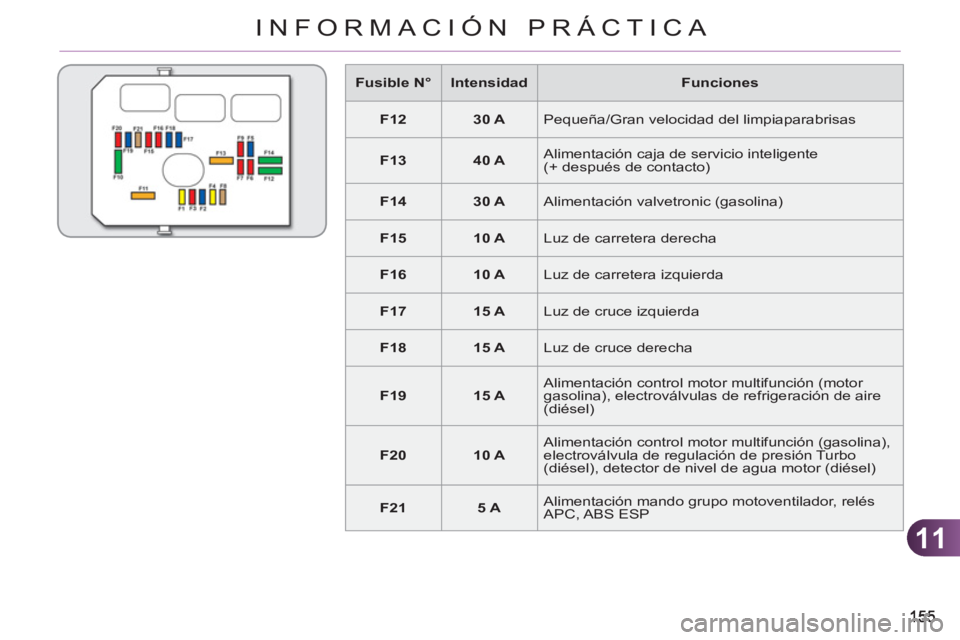

Fusible N°
Intensidad
Funciones
F12
30 A
Pequeña/Gran velocidad del limpiaparabrisas
F13
40 A
Alimentación caja de servicio inteligente
(+ después de contacto)
F14
30 A
Alimentación valvetronic (gasolina)
F15
10 A
Luz de carretera derecha
F16
10 A
Luz de carretera izquierda
F17
15 A
Luz de cruce izquierda
F18
15 A
Luz de cruce derecha
F19
15 A
Alimentación control motor multifunción (motor
gasolina), electroválvulas de refrigeración de aire
(diésel)
F20
10 A
Alimentación control motor multifunción (gasolina),
electroválvula de regulación de presión Turbo
(diésel), detector de nivel de agua motor (diésel)
F21
5 A
Alimentación mando grupo motoventilador, relés
APC, ABS ESP
Page 158 of 245
11
156
INFORMACIÓN PRÁCTICA

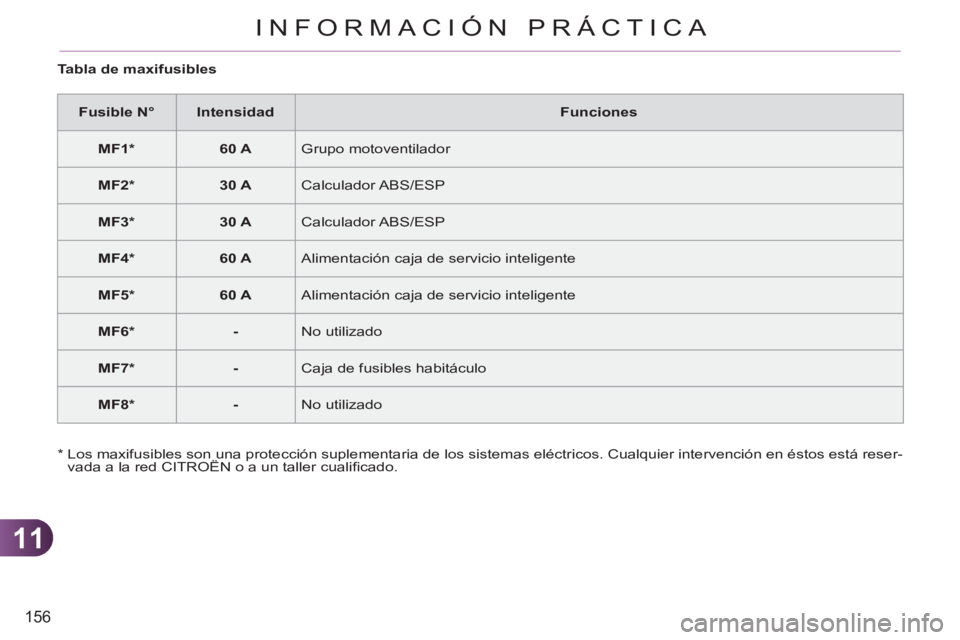

Tabla de maxifusibles
Fusible N°
Intensidad
Funciones
MF1 *
60 A
Grupo motoventilador
MF2 *
30 A
Calculador ABS/ESP
MF3 *
30 A
Calculador ABS/ESP
MF4 *
60 A
Alimentación caja de servicio inteligente
MF5 *
60 A
Alimentación caja de servicio inteligente
MF6 *
-
No utilizado
MF7 *
-
Caja de fusibles habitáculo
MF8 *
-
No utilizado
*
Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos está reser-
vada a la red CITROËN o a un taller cualifi cado.
Page 159 of 245
11
INFORMACIÓN PRÁCTICA

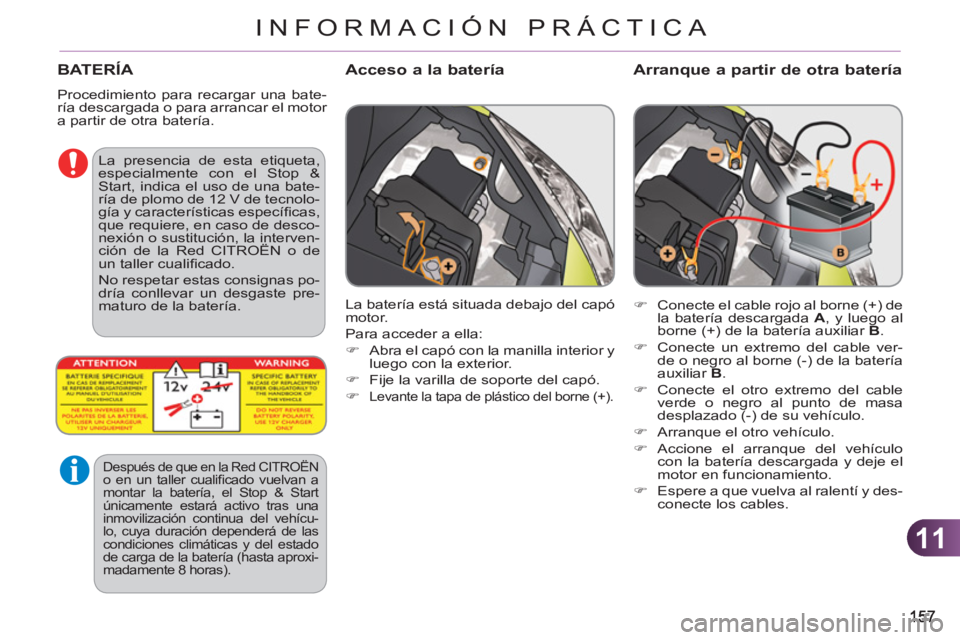

BATERÍA
Procedimiento para recargar una bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería
Arranque a partir de otra batería
)
Conecte el cable rojo al borne (+) de
la batería descargada A
, y luego al
borne (+) de la batería auxiliar B
.
)
Conecte un extremo del cable ver-
de o negro al borne (-) de la batería
auxiliar B
.
)
Conecte el otro extremo del cable
verde o negro al punto de masa
desplazado (-) de su vehículo.
)
Arranque el otro vehículo.
)
Accione el arranque del vehículo
con la batería descargada y deje el
motor en funcionamiento.
)
Espere a que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor.
Para acceder a ella:
)
Abra el capó con la manilla interior y
luego con la exterior.
)
Fije la varilla de soporte del capó.
)
Levante la tapa de plástico del borne (+).
La presencia de esta etiqueta,
especialmente con el Stop &
Start, indica el uso de una bate-
ría de plomo de 12 V de tecnolo-
gía y características específi cas,
que requiere, en caso de desco-
nexión o sustitución, la interven-
ción de la Red CITROËN o de
un taller cualifi cado.
No respetar estas consignas po-
dría conllevar un desgaste pre-
maturo de la batería.
Después de que en la Red CITROËN o en un taller cualifi cado vuelvan a
montar la batería, el Stop & Start
únicamente estará activo tras una
inmovilización continua del vehícu-
lo, cuya duración dependerá de las
condiciones climáticas y del estado
de carga de la batería (hasta aproxi-
madamente 8 horas).
Page 160 of 245
11
158
INFORMACIÓN PRÁCTICA
Las baterías contienen sustan-
cias nocivas, como ácido sulfú-
rico y plomo. Deben eliminarse
según las prescripciones legales
y en ningún caso deben tirarse
con los residuos domésticos.
Deposite las pilas y las baterías
gastadas en un punto de recogi-
da autorizado.

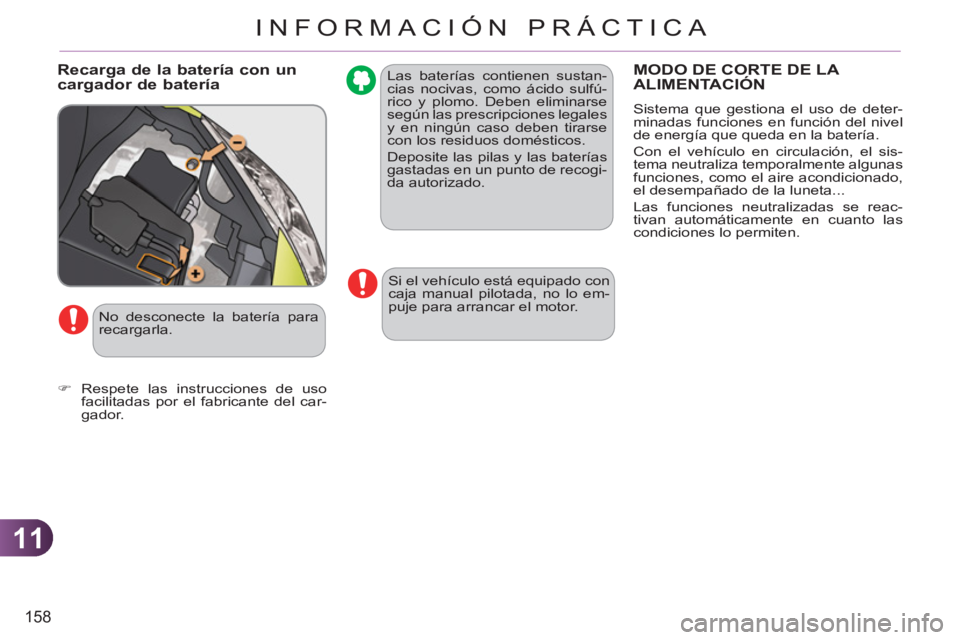

Recarga de la batería con un cargador de bateríaMODO DE CORTE DE LA
ALIMENTACIÓN
Sistema que gestiona el uso de deter-
minadas funciones en función del nivel
de energía que queda en la batería.
Con el vehículo en circulación, el sis-
tema neutraliza temporalmente algunas
funciones, como el aire acondicionado,
el desempañado de la luneta...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
Si el vehículo está equipado con
caja manual pilotada, no lo em-
puje para arrancar el motor.
No desconecte la batería para
recargarla.
)
Respete las instrucciones de uso
facilitadas por el fabricante del car-
gador.
