CITROEN C3 PICASSO 2012 Upute Za Rukovanje (in Croatian)

11
PRAKTIČNE INFORMACIJE

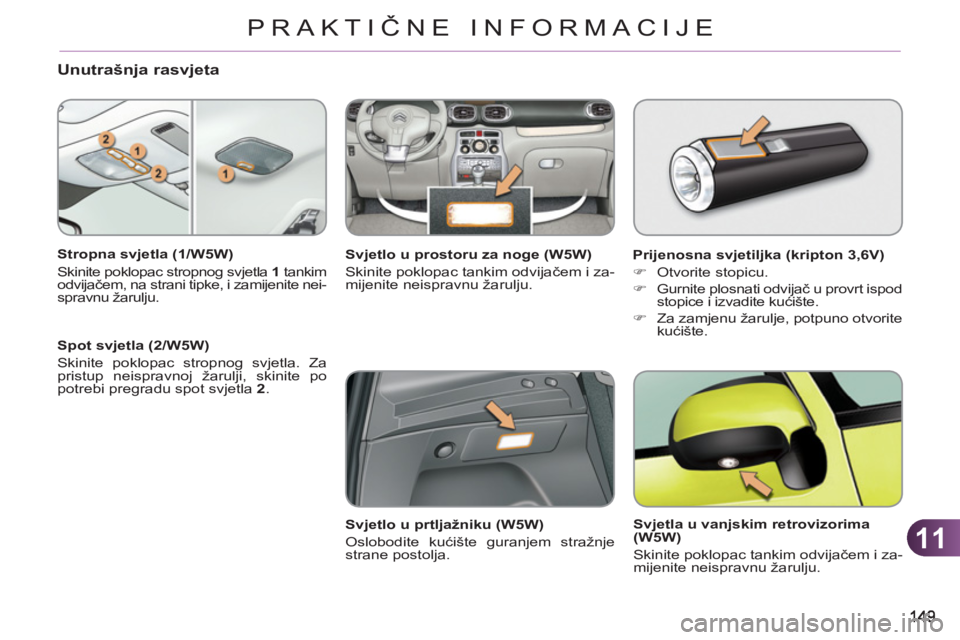

Unutrašnja rasvjeta

Stropna svjetla (1/W5W)
Skinite poklopac stropnog svjetla 1
tankim
odvijačem, na strani tipke, i zamijenite nei-
spravnu žarulju.

Spot svjetla (2/W5W)
Skinite poklopac stropnog svjetla. Za
pristup neispravnoj žarulji, skinite po
potrebi pregradu spot svjetla 2
.
Svjetlo u prostoru za noge (W5W)
Skinite poklopac tankim odvijačem i za-
mijenite neispravnu žarulju.

Svjetlo u prtljažniku (W5W)
Oslobodite kućište guranjem stražnje
strane postolja.
Prijenosna svjetiljka (kripton 3,6V)


)
Otvorite stopicu.

)
Gurnite plosnati odvijač u provrt ispod
stopice i izvadite kućište.

)
Za zamjenu žarulje, potpuno otvorite
kućište.


Svjetla u vanjskim retrovizorima
(W5W)
Skinite poklopac tankim odvijačem i za-
mijenite neispravnu žarulju.

11
PRAKTIČNE INFORMACIJE
CITRO

11
151
PRAKTIČNE INFORMACIJE

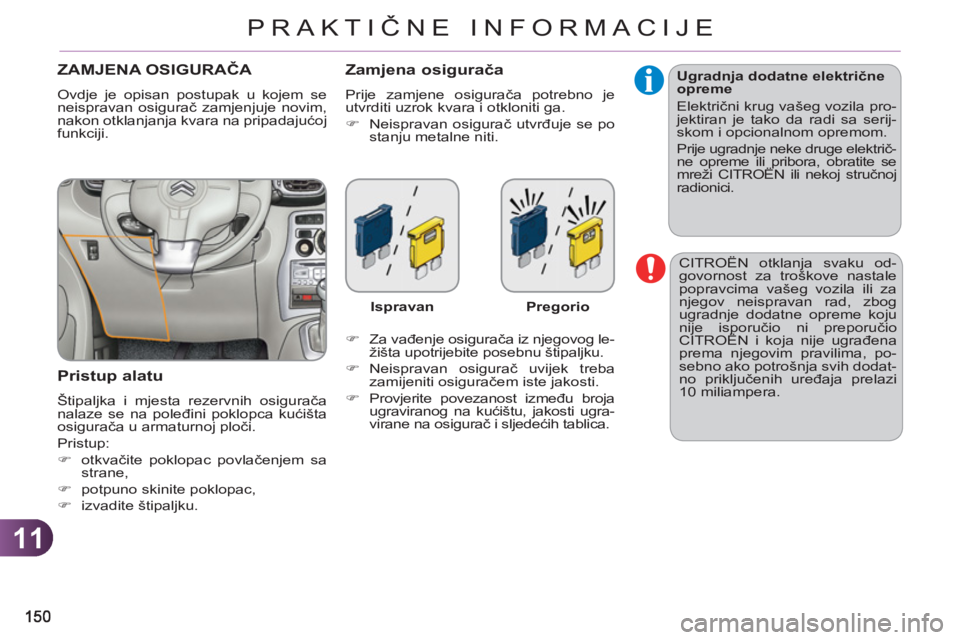

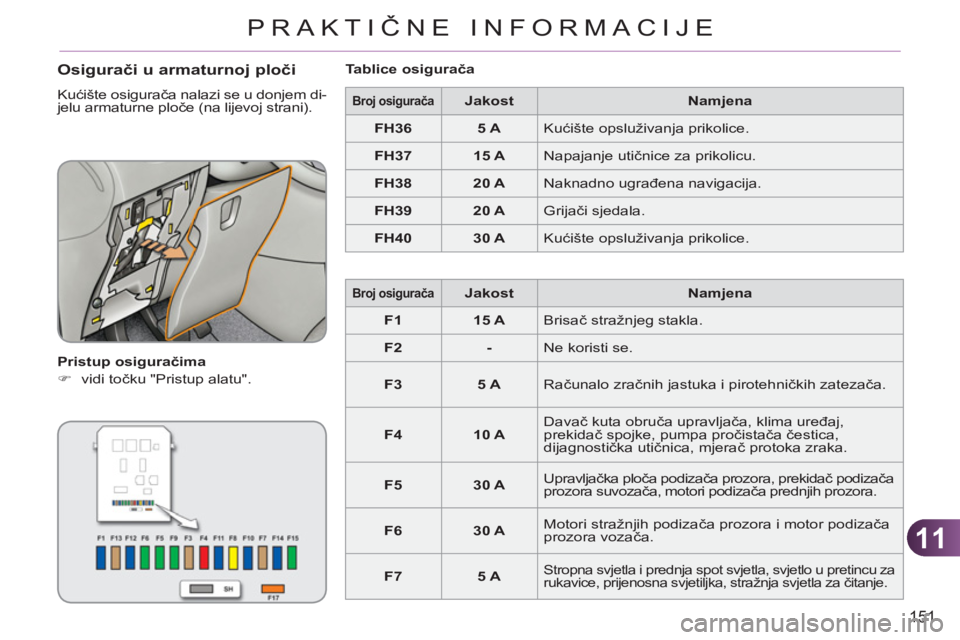

Osigurači u armaturnoj ploči

Kućište osigurača nalazi se u donjem di-
jelu armaturne ploče (na lijevoj strani).

Pristup osiguračima


)
vidi točku "Pristup alatu".

Tablice osigurača


Broj osigurača




Jakost


Namjena



FH36



5 A

Kućište opsluživanja prikolice.


FH37



15 A

Napajanje utičnice za prikolicu.


FH38



20 A

Naknadno ugrađena navigacija.


FH39



20 A

Grijači sjedala.


FH40



30 A

Kućište opsluživanja prikolice.



Broj osigurača




Jakost


Namjena



F1



15 A

Brisač stražnjeg stakla.


F2



-

Ne koristi se.


F3



5 A

Računalo zračnih jastuka i pirotehničkih zatezača.


F4



10 A

Davač kuta obruča upravljača, klima uređaj,
prekidač spojke, pumpa pročistača čestica,
dijagnostička utičnica, mjerač protoka zraka.


F5



30 A

Upravljačka ploča podizača prozora, prekidač podizača
prozora suvozača, motori podizača prednjih prozora.


F6



30 A

Motori stražnjih podizača prozora i motor podizača
prozora vozača.


F7



5 A


Stropna svjetla i prednja spot svjetla, svjetlo u pretincu za
rukavice, prijenosna svjetiljka, stražnja svjetla za čitanje.

11

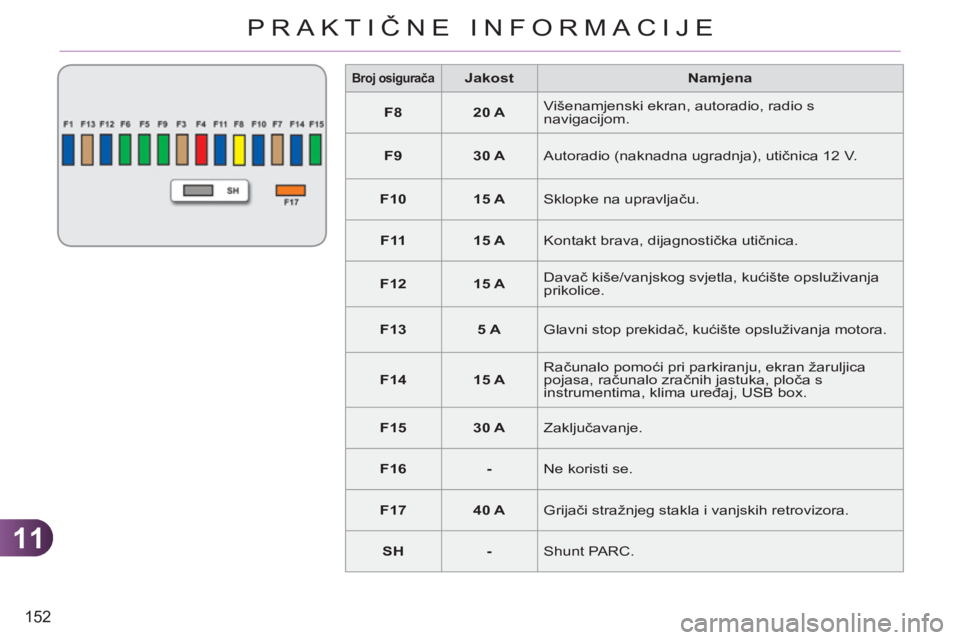

152
PRAKTIČNE INFORMACIJE


Broj osigurača




Jakost


Namjena



F8



20 A

Višenamjenski ekran, autoradio, radio s
navigacijom.


F9



30 A

Autoradio (naknadna ugradnja), utičnica 12 V.


F10



15 A

Sklopke na upravljaču.


F11



15 A

Kontakt brava, dijagnostička utičnica.


F12



15 A

Davač kiše/vanjskog svjetla, kućište opsluživanja
prikolice.


F13



5 A

Glavni stop prekidač, kućište opsluživanja motora.


F14



15 A

Računalo pomoći pri parkiranju, ekran žaruljica
pojasa, računalo zračnih jastuka, ploča s
instrumentima, klima uređaj, USB box.


F15



30 A

Zaključavanje.


F16



-

Ne koristi se.


F17



40 A

Grija
či stražnjeg stakla i vanjskih retrovizora.


SH



-

Shunt PARC.

11
153
PRAKTIČNE INFORMACIJE

Osigurači u prostoru motora

Kućište osigurača nalazi se u prostoru
motora, blizu akumulatora (na lijevoj
strani).

Svaki zahvat na osiguračima
u tom kućištu, smještenom na
akumulatoru, mora se obaviti u
mreži CITROËN ili u nekoj struč-
noj radionici.
Pristup osiguračima


)
Otkvačite poklopac.

)
Zamijenite osigurač (vidi odgovara-
juću točku).

)
Nakon zahvata, vrlo pažljivo zatvo-
rite poklopac, kako bi se osiguralo
brtvljenje kućišta osigurača.

11
154
PRAKTIČNE INFORMACIJE

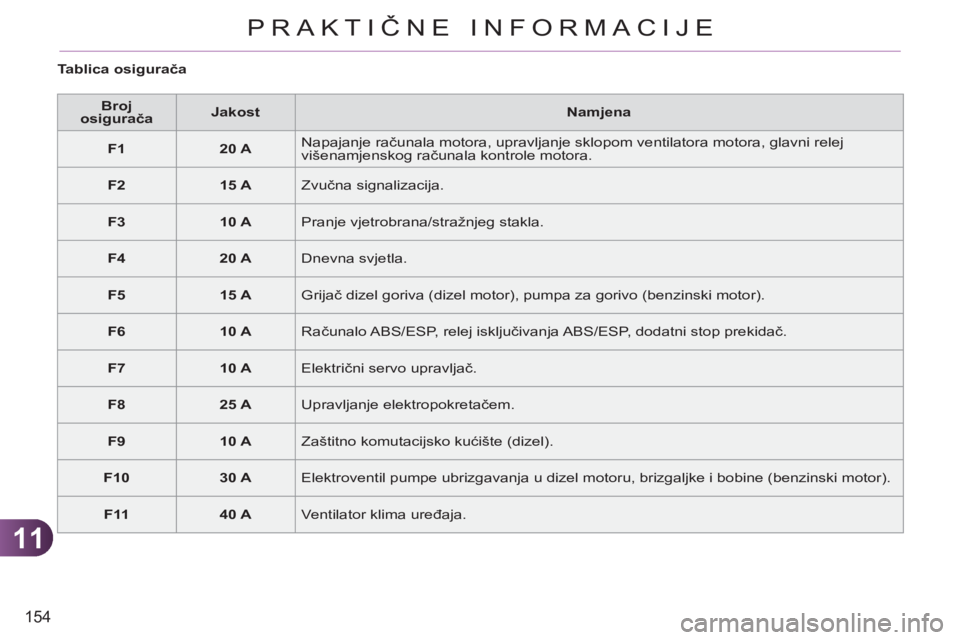

Tablica osigurača


Broj
osigurača



Jakost


Namjena



F1



20 A

Napajanje računala motora, upravljanje sklopom ventilatora motora, glavni relej
višenamjenskog računala kontrole motora.


F2



15 A

Zvučna signalizacija.


F3



10 A

Pranje vjetrobrana/stražnjeg stakla.


F4



20 A

Dnevna svjetla.


F5



15 A

Grijač dizel goriva (dizel motor), pumpa za gorivo (benzinski motor).


F6



10 A

Računalo ABS/ESP, relej isključivanja ABS/ESP, dodatni stop prekidač.


F7



10 A

Električni servo upravljač.


F8



25 A

Upravljanje elektropokretačem.


F9



10 A

Zaštitno komutacijsko kućište (dizel).


F10



30 A

Elektroventil pumpe ubrizgavanja u dizel motoru, brizgaljke i bobine (benzinski motor).


F11



40 A

Ventilator klima uređaja.

11
PRAKTIČNE INFORMACIJE

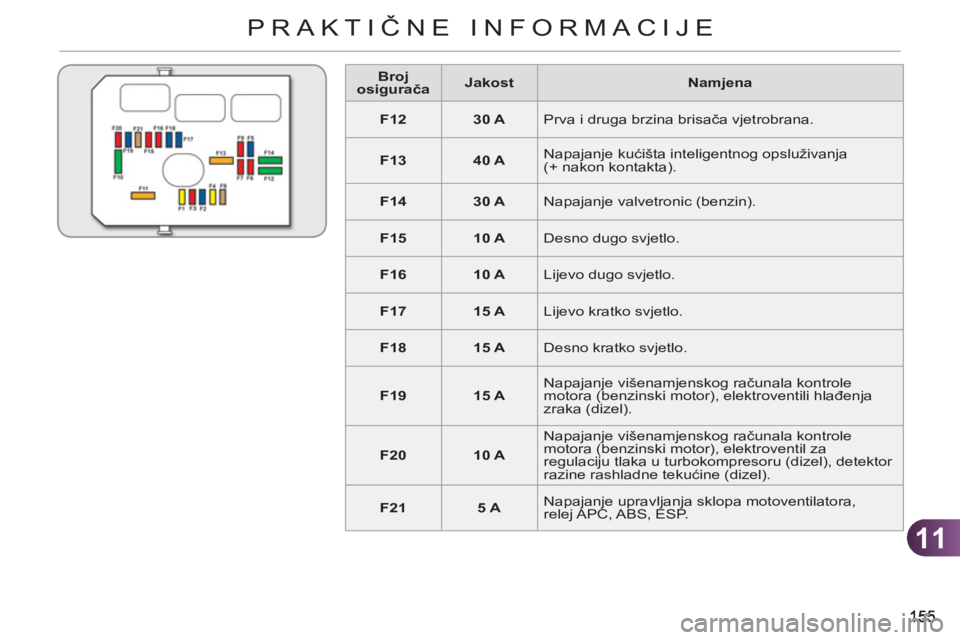

Broj
osigurača



Jakost


Namjena



F12



30 A

Prva i druga brzina brisača vjetrobrana.


F13



40 A

Napajanje kućišta inteligentnog opsluživanja
(+ nakon kontakta).


F14



30 A

Napajanje valvetronic (benzin).


F15



10 A

Desno dugo svjetlo.


F16



10 A

Lijevo dugo svjetlo.


F17



15 A

Lijevo kratko svjetlo.


F18



15 A

Desno kratko svjetlo.


F19



15 A

Napajanje višenamjenskog računala kontrole
motora (benzinski motor), elektroventili hlađenja
zraka (dizel).


F20



10 A

Napajanje višenamjenskog računala kontrole
motora (benzinski motor), elektroventil za
regulaciju tlaka u turbokompresoru (dizel), detektor
razine rashladne tekućine (dizel).


F21



5 A

Napajanje upravljanja sklopa motoventilatora,
relej APC, ABS, ESP.

11
156
PRAKTIČNE INFORMACIJE

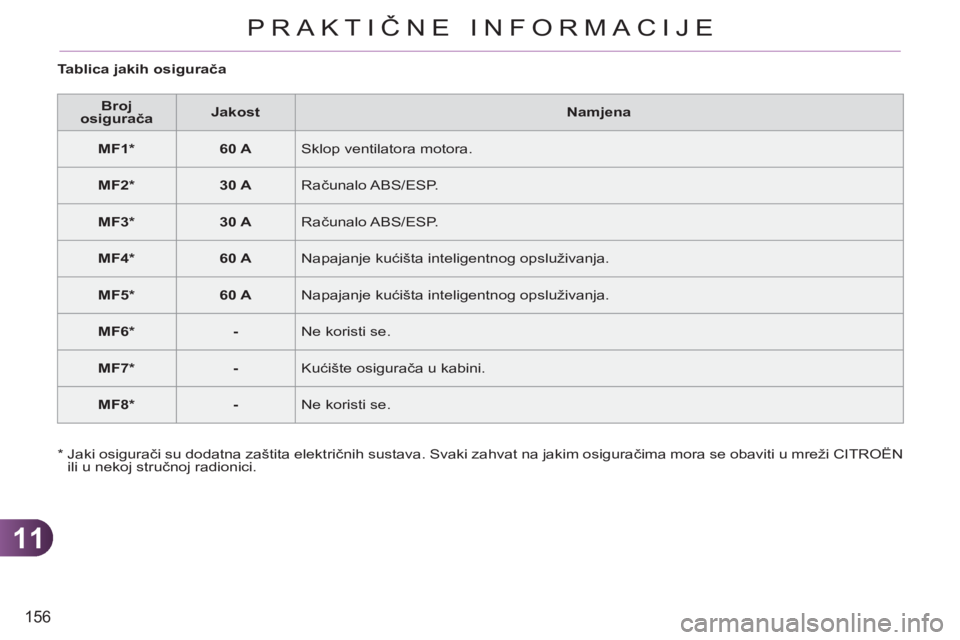

Tablica jakih osigurača


Broj
osigurača



Jakost


Namjena



MF1 *



60 A

Sklop ventilatora motora.


MF2 *



30 A

Računalo ABS/ESP.


MF3 *



30 A

Računalo ABS/ESP.


MF4 *



60 A

Napajanje kućišta inteligentnog opsluživanja.


MF5 *



60 A

Napajanje kućišta inteligentnog opsluživanja.


MF6 *



-

Ne koristi se.


MF7 *



-

Kućište osigurača u kabini.


MF8 *



-

Ne koristi se.

*
Jaki osigurači su dodatna zaštita električnih sustava. Svaki zahvat na jakim osiguračima mora se obaviti u mreži CITROËN
ili u nekoj stručnoj radionici.

11
PRAKTIČNE INFORMACIJE

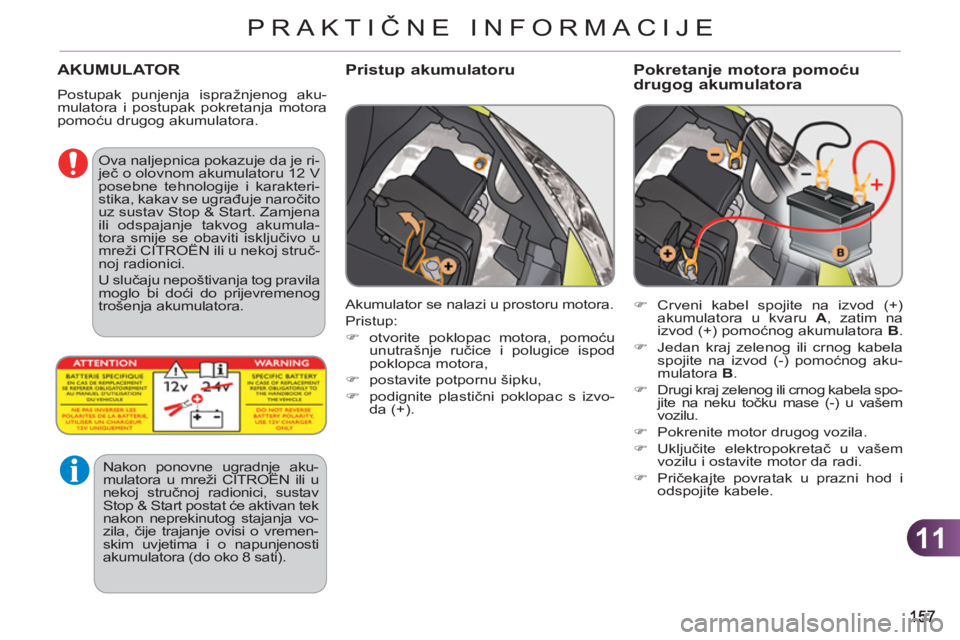

AKUMULATOR
Postupak punjenja ispražnjenog aku-
mulatora i postupak pokretanja motora
pomoću drugog akumulatora.
Pristup akumulatoru
Pokretanje motora pomoću
drugog akumulatora


)
Crveni kabel spojite na izvod (+)
akumulatora u kvaru A
, zatim na
izvod (+) pomoćnog akumulatora B
.

)
Jedan kraj zelenog ili crnog kabela
spojite na izvod (-) pomoćnog aku-
mulatora B
.

)
Drugi kraj zelenog ili crnog kabela spo-
jite na neku točku mase (-) u vašem
vozilu.

)
Pokrenite motor drugog vozila.

)
Uključite elektropokretač u vašem
vozilu i ostavite motor da radi.

)
Pričekajte povratak u prazni hod i
odspojite kabele.
Akumulator se nalazi u prostoru motora.
Pristup:


)
otvorite poklopac motora, pomoću
unutrašnje ručice i polugice ispod
poklopca motora,

)
postavite potpornu šipku,

)
podignite plastični poklopac s izvo-
da (+).






Ova naljepnica pokazuje da je ri-
ječ o olovnom akumulatoru 12 V
posebne tehnologije i karakteri-
stika, kakav se ugrađuje naročito
uz sustav Stop & Start. Zamjena
ili odspajanje takvog akumula-
tora smije se obaviti isključivo u
mreži CITROËN ili u nekoj struč-
noj radionici.
U slučaju nepoštivanja tog pravila
moglo bi doći do prijevremenog
trošenja akumulatora.

Nakon ponovne ugradnje aku-
mulatora u mreži CITROËN ili u
nekoj stručnoj radionici, sustav
Stop & Start postat ć
e aktivan tek
nakon neprekinutog stajanja vo-
zila, čije trajanje ovisi o vremen-
skim uvjetima i o napunjenosti
akumulatora (do oko 8 sati).

11
158
PRAKTIČNE INFORMACIJE

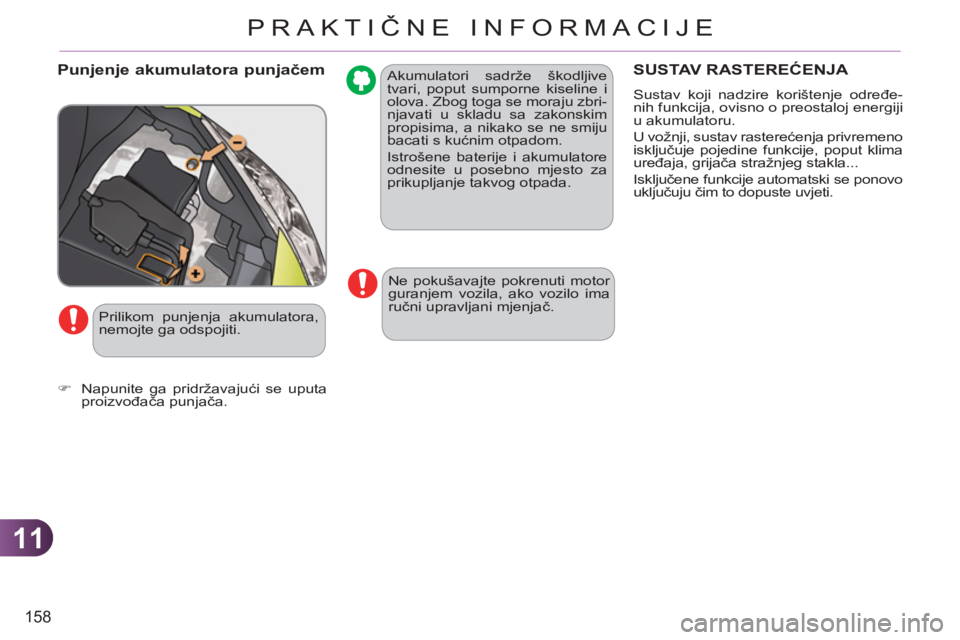

Akumulatori sadr
