Page 141 of 245
11
139
PRAKTIČNE INFORMACIJE

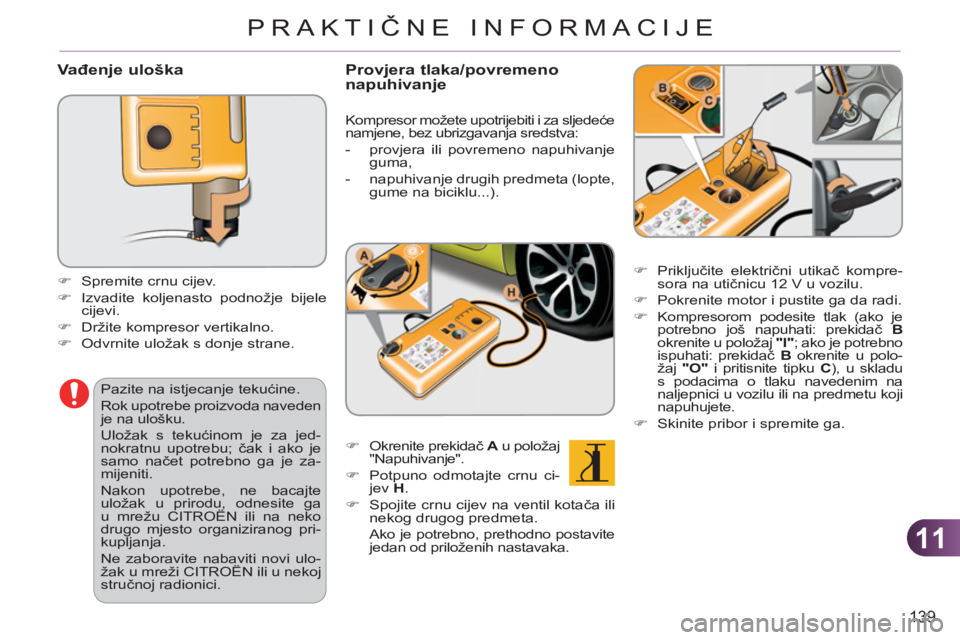

Vađenje uloška
)
Spremite crnu cijev.
)
Izvadite koljenasto podnožje bijele
cijevi.
)
Držite kompresor vertikalno.
)
Odvrnite uložak s donje strane.
Pazite na istjecanje tekućine.
Rok upotrebe proizvoda naveden
je na ulošku.
Uložak s tekućinom je za jed-
nokratnu upotrebu; čak i ako je
samo načet potrebno ga je za-
mijeniti.
Nakon upotrebe, ne bacajte
uložak u prirodu, odnesite ga
u mrežu CITROËN ili na neko
drugo mjesto organiziranog pri-
kupljanja.
Ne zaboravite nabaviti novi ulo-
žak u mreži CITROËN ili u nekoj
stručnoj radionici.
Provjera tlaka/povremeno
napuhivanje
Kompresor možete upotrijebiti i za sljedeće
namjene, bez ubrizgavanja sredstva:
- provjera ili povremeno napuhivanje
guma,
- napuhivanje drugih predmeta (lopte,
gume na biciklu...).
)
Okrenite prekidač A
u položaj
"Napuhivanje".
)
Potpuno odmotajte crnu ci-
jev H
.
)
Spojite crnu cijev na ventil kotača ili
nekog drugog predmeta.
Ako je potrebno, prethodno postavite
jedan od priloženih nastavaka.
)
Priključite električni utikač kompre-
sora na utičnicu 12 V u vozilu.
)
Pokrenite motor i pustite ga da radi.
)
Kompresorom podesite tlak (ako je
potrebno još napuhati: prekidač B
okrenite u položaj "I"
; ako je potrebno
ispuhati: prekidač B
okrenite u polo-
žaj "O"
i pritisnite tipku C
), u skladu
s podacima o tlaku navedenim na
naljepnici u vozilu ili na predmetu koji
napuhujete.
)
Skinite pribor i spremite ga.

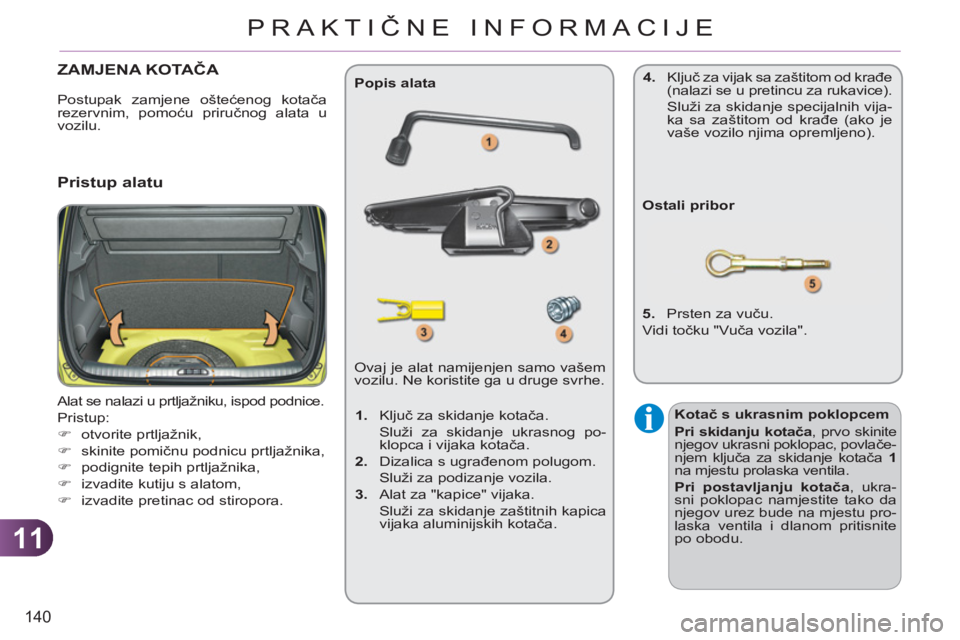

Page 142 of 245
11
140
PRAKTIČNE INFORMACIJE
ZAMJENA KOTAČA
Alat se nalazi u prtljažniku, ispod podnice.
Pristup:
)
otvorite prtljažnik,
)
skinite pomičnu podnicu prtljažnika,
)
podignite tepih prtljažnika,
)
izvadite kutiju s alatom,
)
izvadite pretinac od stiropora. Ovaj je alat namijenjen samo vašem
vozilu. Ne koristite ga u druge svrhe.
Popis alata
Ostali pribor
5.
Prsten za vuču.
Vidi točku "Vuča vozila".
Pristup alatu
Kotač s ukrasnim poklopcem
Pri skidanju kotača
, prvo skinite
njegov ukrasni poklopac, povlače-
njem ključa za skidanje kotača 1
na mjestu prolaska ventila.
Pri postavljanju kotača
, ukra-
sni poklopac namjestite tako da
njegov urez bude na mjestu pro-
laska ventila i dlanom pritisnite
po obodu.
1.
Ključ za skidanje kotača.
Služi za skidanje ukrasnog po-
klopca i vijaka kotača.
2.
Dizalica s ugrađenom polugom.
Služi za podizanje vozila.
3.
Alat za "kapice" vijaka.
Služi za skidanje zaštitnih kapica
vijaka aluminijskih kotača. Postupak zamjene oštećenog kotača
rezervnim, pomoću priručnog alata u
vozilu.
4.
Ključ za vijak sa zaštitom od krađe
(nalazi se u pretincu za rukavice).
Služi za skidanje specijalnih vija-
ka sa zaštitom od krađe (ako je
vaše vozilo njima opremljeno).

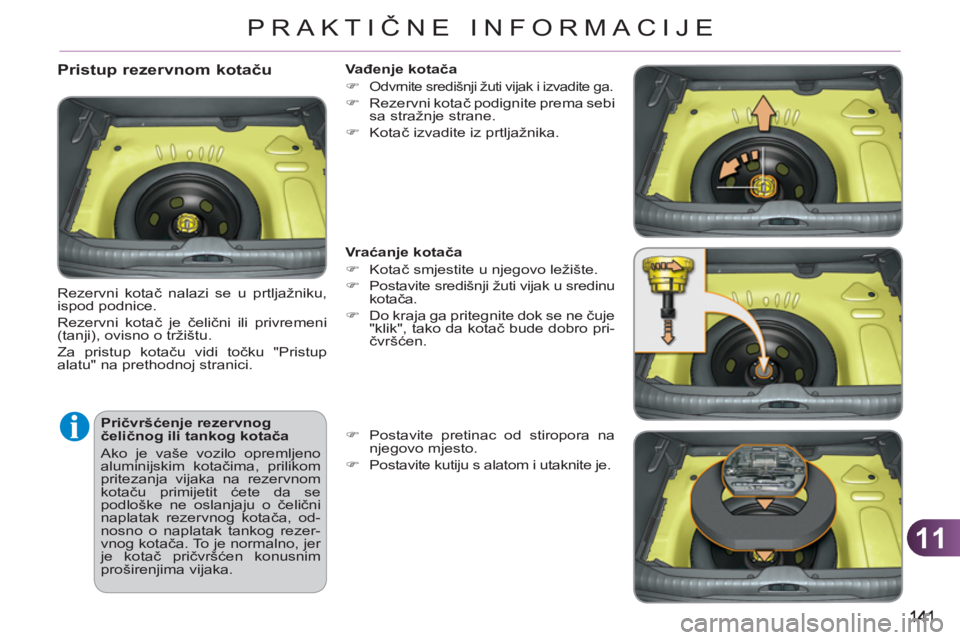

Page 143 of 245
11
PRAKTIČNE INFORMACIJE
Pričvršćenje rezervnog
čeličnog ili tankog kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom
pritezanja vijaka na rezervnom
kotaču primijetit ćete da se
podloške ne oslanjaju o čelični
naplatak rezervnog kotača, od-
nosno o naplatak tankog rezer-
vnog kotača. To je normalno, jer
je kotač pričvršćen konusnim
proširenjima vijaka.
Pristup rezervnom kotaču
Rezervni kotač nalazi se u prtljažniku,
ispod podnice.
Rezervni kotač je čelični ili privremeni
(tanji), ovisno o tržištu.
Za pristup kotaču vidi točku "Pristup
alatu" na prethodnoj stranici.
Vađenje kotača
)
Odvrnite središnji žuti vijak i izvadite ga.
)
Rezervni kotač podignite prema sebi
sa stražnje strane.
)
Kotač izvadite iz prtljažnika.
Vr aćanje kotača
)
Kotač smjestite u njegovo ležište.
)
Postavite središnji žuti vijak u sredinu
kotača.
)
Do kraja ga pritegnite dok se ne čuje
"klik", tako da kotač bude dobro pri-
čvršćen.
)
Postavite pretinac od stiropora na
njegovo mjesto.
)
Postavite kutiju s alatom i utaknite je.

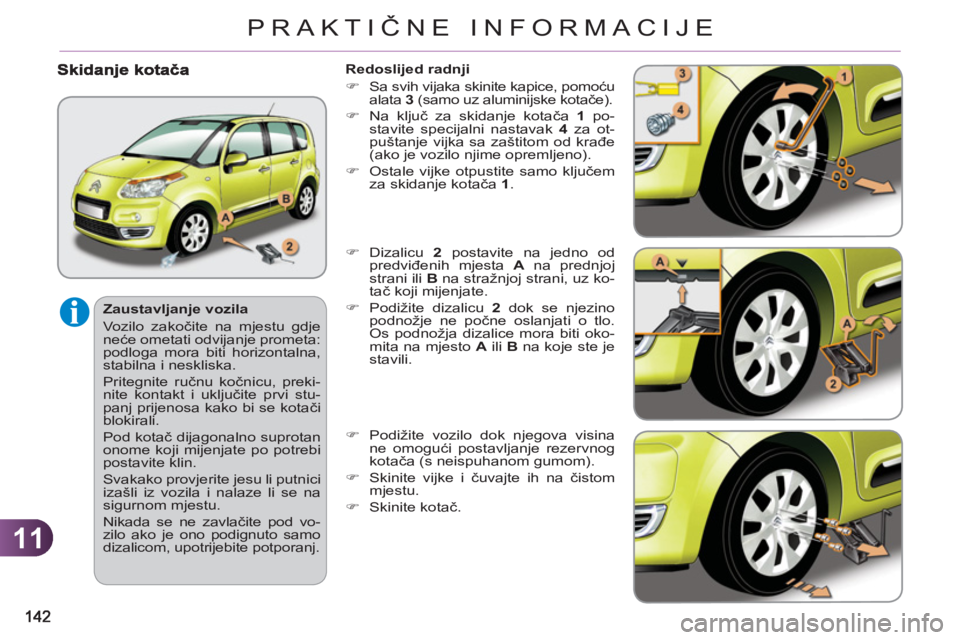

Page 144 of 245
11
PRAKTIČNE INFORMACIJE
Zaustavljanje vozila
Vozilo zakočite na mjestu gdje
neće ometati odvijanje prometa:
podloga mora biti horizontalna,
stabilna i neskliska.
Pritegnite ručnu kočnicu, preki-
nite kontakt i uključite prvi stu-
panj prijenosa kako bi se kotači
blokirali.
Pod kotač dijagonalno suprotan
onome koji mijenjate po potrebi
postavite klin.
Svakako provjerite jesu li putnici
izašli iz vozila i nalaze li se na
sigurnom mjestu.
Nikada se ne zavlačite pod vo-
zilo ako je ono podignuto samo
dizalicom, upotrijebite potporanj.
Redoslijed radnji
)
Sa svih vijaka skinite kapice, pomoću
alata 3
(samo uz aluminijske kotače).
)
Na ključ za skidanje kotača 1
po-
stavite specijalni nastavak 4
za ot-
puštanje vijka sa zaštitom od krađe
(ako je vozilo njime opremljeno).
)
Ostale vijke otpustite samo ključem
za skidanje kotača 1
.
)
Dizalicu 2
postavite na jedno od
predviđenih mjesta A
na prednjoj
strani ili B
na stražnjoj strani, uz ko-
tač koji mijenjate.
)
Podižite dizalicu 2
dok se njezino
podnožje ne počne oslanjati o tlo.
Os podnožja dizalice mora biti oko-
mita na mjesto A
ili B
na koje ste je
stavili.
)
Podižite vozilo dok njegova visina
ne omogući postavljanje rezervnog
kotača (s neispuhanom gumom).
)
Skinite vijke i čuvajte ih na čistom
mjestu.
)
Skinite kotač.
Page 145 of 245
11
PRAKTIČNE INFORMACIJE

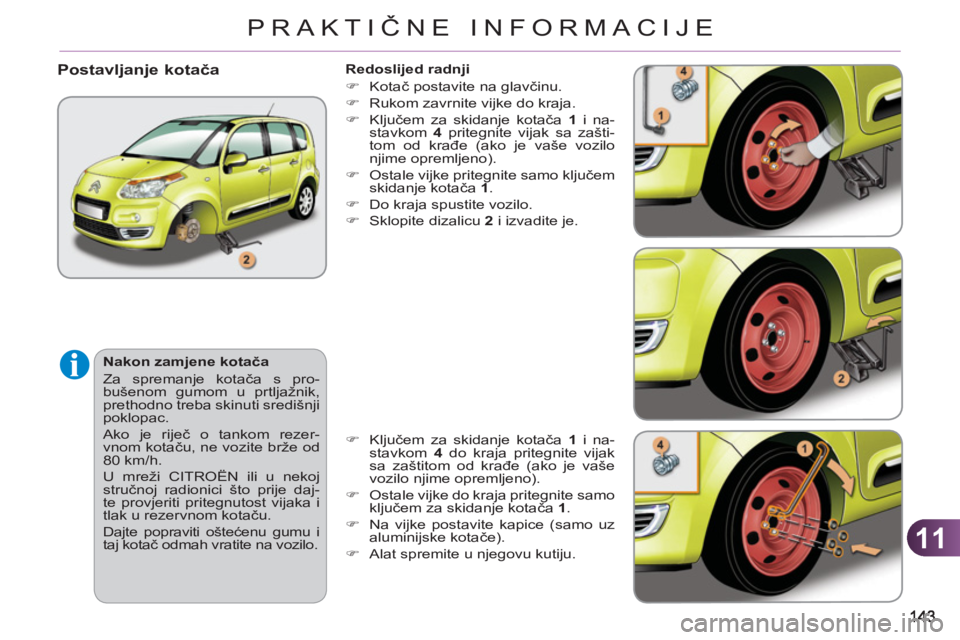

Redoslijed radnji
)
Kotač postavite na glavčinu.
)
Rukom zavrnite vijke do kraja.
)
Ključem za skidanje kotača 1
i na-
stavkom 4
pritegnite vijak sa zašti-
tom od krađe (ako je vaše vozilo
njime opremljeno).
)
Ostale vijke pritegnite samo ključem
skidanje kotača 1
.
)
Do kraja spustite vozilo.
)
Sklopite dizalicu 2
i izvadite je.
Nakon zamjene kotača
Za spremanje kotača s pro-
bušenom gumom u prtljažnik,
prethodno treba skinuti središnji
poklopac.
Ako je riječ o tankom rezer-
vnom kotaču, ne vozite brže od
80 km/h.
U mreži CITROËN ili u nekoj
stručnoj radionici što prije daj-
te provjeriti pritegnutost vijaka i
tlak u rezervnom kotaču.
Dajte popraviti oštećenu gumu i
taj kotač odmah vratite na vozilo.
Postavljanje kotača
)
Ključem za skidanje kotača 1
i na-
stavkom 4
do kraja pritegnite vijak
sa zaštitom od krađe (ako je vaše
vozilo njime opremljeno).
)
Ostale vijke do kraja pritegnite samo
ključem za skidanje kotača 1
.
)
Na vijke postavite kapice (samo uz
aluminijske kotače).
)
Alat spremite u njegovu kutiju.

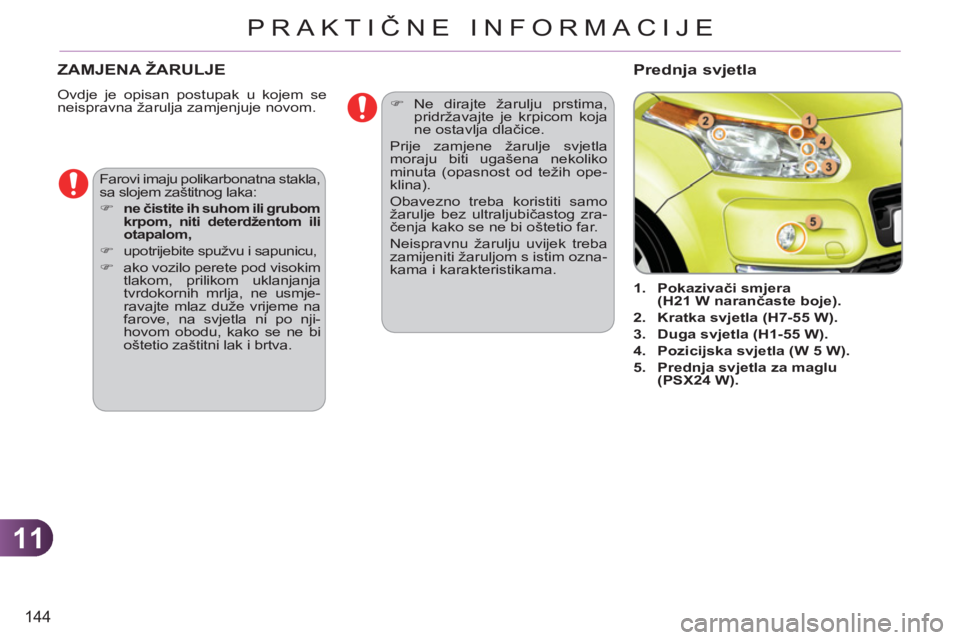

Page 146 of 245
11
144
PRAKTIČNE INFORMACIJE
ZAMJENA ŽARULJE
Ovdje je opisan postupak u kojem se
neispravna žarulja zamjenjuje novom.
1.
Pokazivači smjera
(H21 W narančaste boje).
2.
Kratka svjetla (H7-55 W).
3.
Duga svjetla (H1-55 W).
4.
Pozicijska svjetla (W 5 W).
5.
Prednja svjetla za maglu
(PSX24 W).
Farovi imaju polikarbonatna stakla,
sa slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmje-
ravajte mlaz duže vrijeme na
farove, na svjetla ni po nji-
hovom obodu, kako se ne bi
oštetio zaštitni lak i brtva.
Prednja svjetla
)
Ne dirajte žarulju prstima,
pridržavajte je krpicom koja
ne ostavlja dlačice.
Prije zamjene žarulje svjetla
moraju biti ugašena nekoliko
minuta (opasnost od težih ope-
klina).
Obavezno treba koristiti samo
žarulje bez ultraljubičastog zra-
čenja kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim ozna-
kama i karakteristikama.

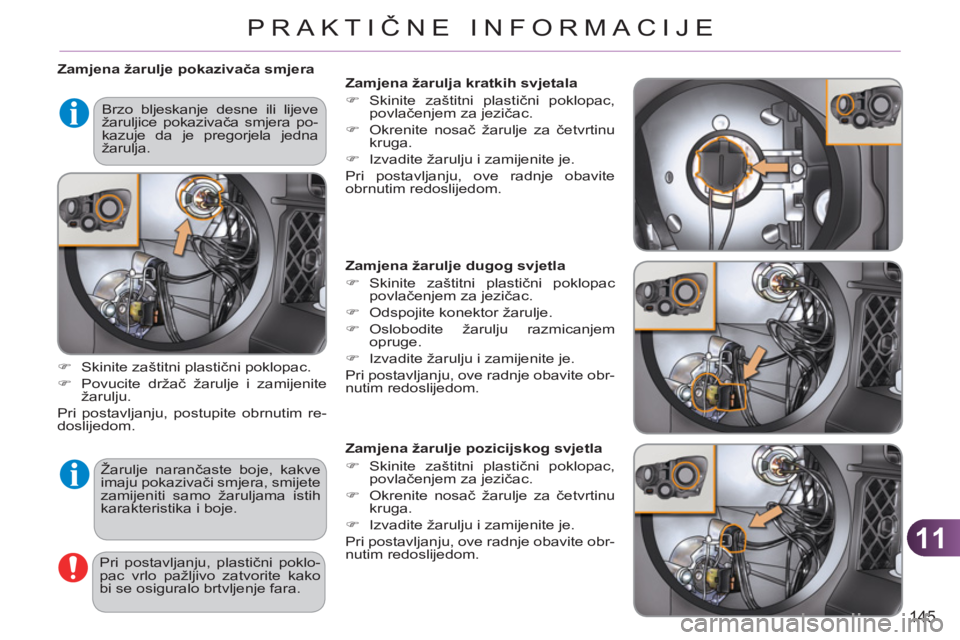

Page 147 of 245
11
145
PRAKTIČNE INFORMACIJE
Zamjena žarulje pokazivača smjera
Žarulje narančaste boje, kakve
imaju pokazivači smjera, smijete
zamijeniti samo žaruljama istih
karakteristika i boje.
)
Skinite zaštitni plastični poklopac.
)
Povucite držač žarulje i zamijenite
žarulju.
Pri postavljanju, postupite obrnutim re-
doslijedom.
Pri postavljanju, plastični poklo-
pac vrlo pažljivo zatvorite kako
bi se osiguralo brtvljenje fara.
Brzo bljeskanje desne ili lijeve
žaruljice pokazivača smjera po-
kazuje da je pregorjela jedna
žarulja.
Zamjena žarulje dugog svjetla
)
Skinite zaštitni plastični poklopac
povlačenjem za jezičac.
)
Odspojite konektor žarulje.
)
Oslobodite žarulju razmicanjem
opruge.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
Zamjena žarulje pozicijskog svjetla
)
Skinite zaštitni plastični poklopac,
povlačenjem za jezičac.
)
Okrenite nosač žarulje za četvrtinu
kruga.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
Zamjena žarulja kratkih svjetala
)
Skinite zaštitni plastični poklopac,
povlačenjem za jezičac.
)
Okrenite nosač žarulje za četvrtinu
kruga.
)
Izvadite žarulju i zamijenite je.
Pri postavljanju, ove radnje obavite
obrnutim redoslijedom.

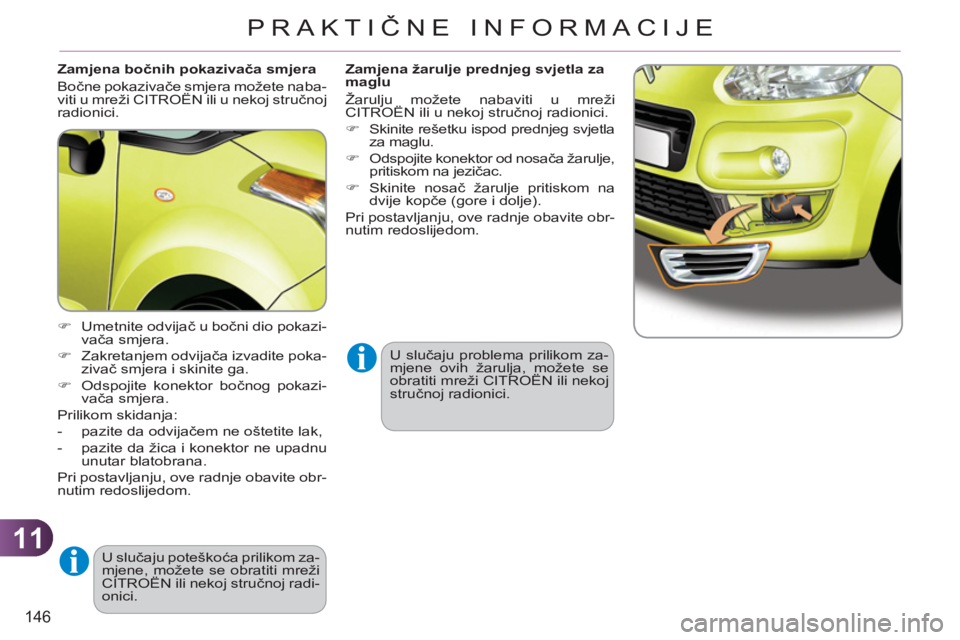

Page 148 of 245
11
146
PRAKTIČNE INFORMACIJE
Zamjena bočnih pokazivača smjera
Bočne pokazivače smjera možete naba-
viti u mreži CITROËN ili u nekoj stručnoj
radionici.
)
Umetnite odvijač u bočni dio pokazi-
vača smjera.
)
Zakretanjem odvijača izvadite poka-
zivač smjera i skinite ga.
)
Odspojite konektor bočnog pokazi-
vača smjera.
Prilikom skidanja:
- pazite da odvijačem ne oštetite lak,
- pazite da žica i konektor ne upadnu
unutar blatobrana.
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
U slučaju poteškoća prilikom za-
mjene, možete se obratiti mreži
CITROËN ili nekoj stručnoj radi-
onici.
Zamjena žarulje prednjeg svjetla za
maglu
Žarulju možete nabaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
)
Skinite rešetku ispod prednjeg svjetla
za maglu.
)
Odspojite konektor od nosača žarulje,
pritiskom na jezičac.
)
Skinite nosač žarulje pritiskom na
dvije kopče (gore i dolje).
Pri postavljanju, ove radnje obavite obr-
nutim redoslijedom.
U slučaju problema prilikom za-
mjene ovih žarulja, možete se
obratiti mreži CITROËN ili nekoj
stručnoj radionici.

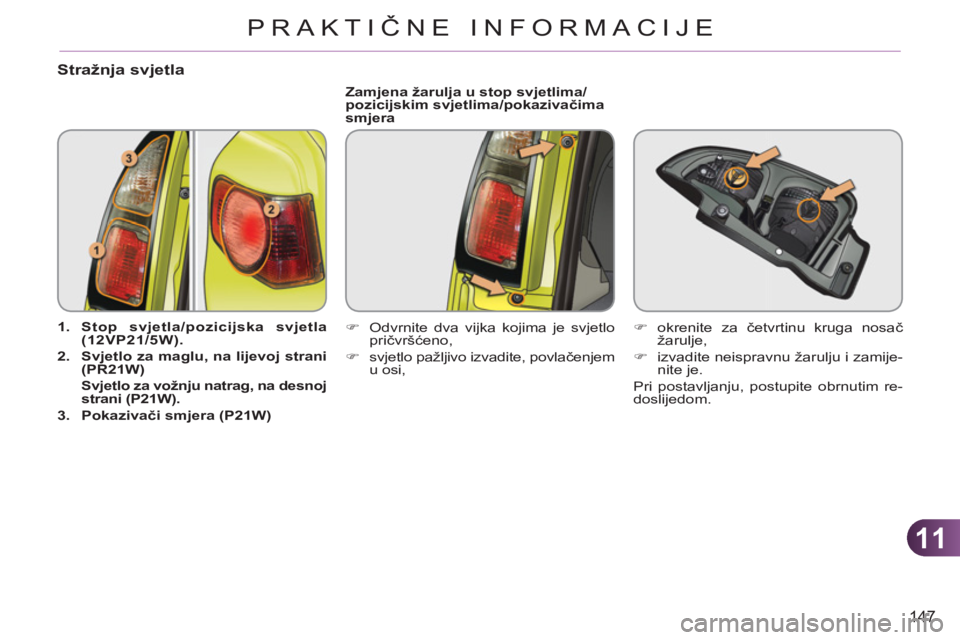

Page 149 of 245
11
147
PRAKTIČNE INFORMACIJE
Stražnja svjetla
1.
Stop svjetla/pozicijska svjetla
(12VP21/5W).
2.
Svjetlo za maglu, na lijevoj strani
(PR21W)
Svjetlo za vožnju natrag, na desnoj
strani (P21W).
3.
Pokazivači smjera (P21W)
Zamjena žarulja u stop svjetlima/
pozicijskim svjetlima/pokazivačima
smjera
)
Odvrnite dva vijka kojima je svjetlo
pričvršćeno,
)
svjetlo pažljivo izvadite, povlačenjem
u osi,
)
okrenite za četvrtinu kruga nosač
žarulje,
)
izvadite neispravnu žarulju i zamije-
nite je.
Pri postavljanju, postupite obrnutim re-
doslijedom.

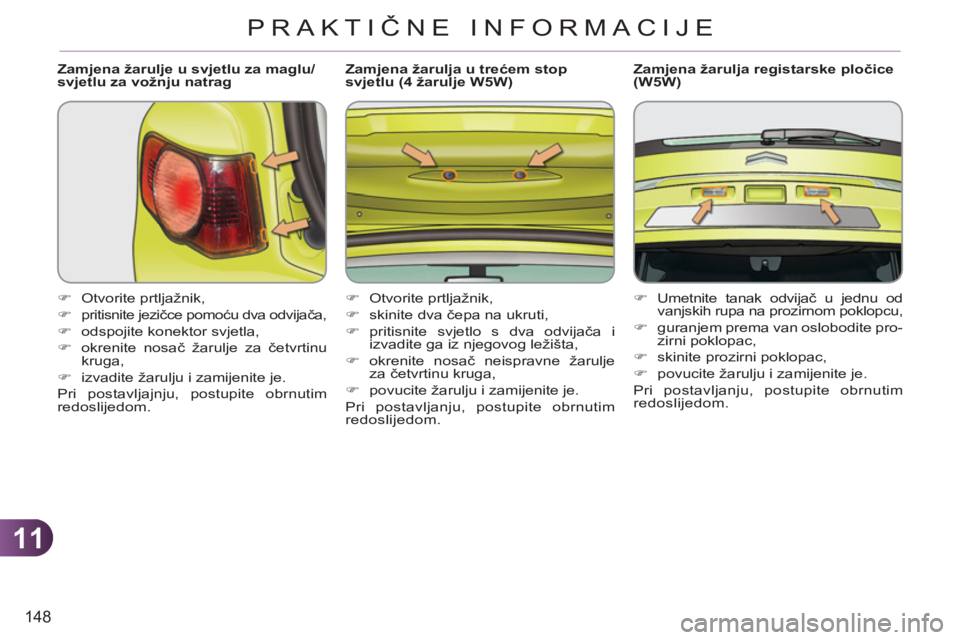

Page 150 of 245
11
148
PRAKTIČNE INFORMACIJE
Zamjena žarulje u svjetlu za maglu/
svjetlu za vožnju natrag
)
Otvorite prtljažnik,
)
pritisnite jezičce pomoću dva odvijača,
)
odspojite konektor svjetla,
)
okrenite nosač žarulje za četvrtinu
kruga,
)
izvadite žarulju i zamijenite je.
Pri postavljajnju, postupite obrnutim
redoslijedom.
Zamjena žarulja u trećem stop
svjetlu (4 žarulje W5W)
)
Otvorite prtljažnik,
)
skinite dva čepa na ukruti,
)
pritisnite svjetlo s dva odvijača i
izvadite ga iz njegovog ležišta,
)
okrenite nosač neispravne žarulje
za četvrtinu kruga,
)
povucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulja registarske pločice
(W5W)
)
Umetnite tanak odvijač u jednu od
vanjskih rupa na prozirnom poklopcu,
)
guranjem prema van oslobodite pro-
zirni poklopac,
)
skinite prozirni poklopac,
)
povucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
