CITROEN C3 PICASSO 2015 Eksploatavimo vadovas (in Lithuanian)

139
C3Picasso_lt_Chap09_conduite_ed01-2014
Atbulinės eigos kamera
Atbulinės eigos kamera įsijungia automatiškai,
į jungus atbulinę pavarą.
Spalvotas galinis vaizdas rodomas navigacijos
ekrane.Atstumas tarp mėlynų brūkšnių atitinka jūsų
automobilio plotį be veidrodžių.
Mėlyni brūkšniai rodo jūsų automobilio judėjimo
kr yptį.
Raudonas brūkšnys rodo maždaug 30
cm
atstumą nuo galinio jūsų automobilio bamperio
ribos. Peržengus šią ribą garsinis signalas
tampa ištisinis.
Žali brūkšniai rodo maždaug 1
ir 2 metrų
atstumus nuo galinio jūsų automobilio
bamperio ribos.
Periodiškai valykite atbulinės
eigos kamerą švelnia šluoste, jos
nedrėkindami.
Atbulinės eigos kamera jokiu būdu
negali pakeisti vairuotojo budrumo.
9
Va

140
C3Picasso_lt_Chap10_verification_ed01-2014
total & Citroën
Stiprinanti galią ir mažinanti
degalų sąnaudas partnerystė
Stiprinanti galią naujovė
Daugiau kaip 40 metų firmos TOTAL tyrimo ir plėtros
p adaliniai kuria CITROËN automobiliams tepalus,
atitinkančius CITROËN automobilių moderniausias
technines naujoves, - ir lenktynėse, ir kasdienėmis
važiavimo sąlygomis.
Jie jums garantuoja galimybę pasiekti didžiausią
variklio galią ir jo ilgaamžiškumą.
Optimali jūsų variklio
apsauga
savojo C itroën a utomobilio techninei
priežiūrai naudodami alyvas TOTAL jūs
prisidėsite prie variklio ilgaamžiškumo ir
jo galios stiprinimo, ir saugosite aplinką.
rekomenduoja
tikrinimai

141
C3Picasso_lt_Chap10_verification_ed01-2014

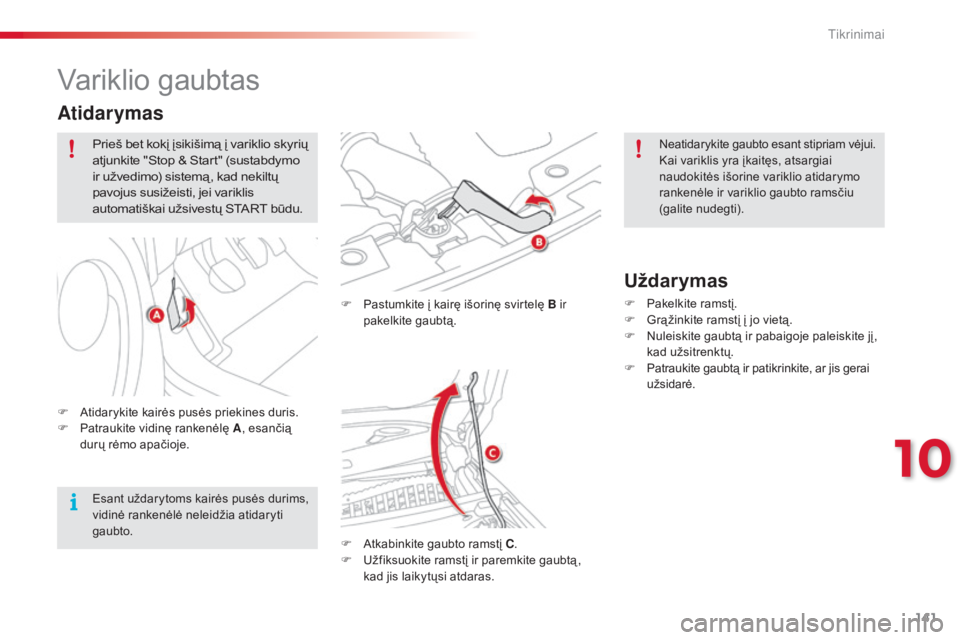

Variklio gaubtas
F Pastumkite į kairę išorinę svirtelę B ir pakelkite gaubtą.
F

A
tkabinkite gaubto ramstį C .
F

U
žfiksuokite ramstį ir paremkite gaubtą ,
kad jis laikytųsi atdaras.
Uždarymas
F Pakelkite ramstį.
F G rąžinkite ramstį į jo vietą.
F

N
uleiskite gaubtą ir pabaigoje paleiskite jį,
kad užsitrenktų.
F

P
atraukite gaubtą ir patikrinkite, ar jis gerai
užsidarė.
F

A

tidarykite kairės pusės priekines duris.
F

P

atraukite vidinę rankenėlę A , esančią
durų rėmo apačioje.
Atidarymas
Prieš bet kokį įsikišimą į variklio skyrių
atjunkite "Stop & Start" (sustabdymo
ir užvedimo) sistemą , kad nekiltų
pavojus susižeisti, jei variklis
automatiškai užsivestų START būdu.
Esant uždarytoms kairės pusės durims,
vidinė rankenėlė neleidžia atidaryti
gaubto. Neatidarykite gaubto esant stipriam vėjui.
Kai variklis yra įkaitęs, atsargiai
naudokitės išorine variklio atidarymo
rankenėle ir variklio gaubto ramsčiu
(galite nudegti).
10
tikrinimai

142
C3Picasso_lt_Chap10_verification_ed01-2014
Degalų tiekimo
nutrūkimas (dyzelinio v.)
F Pripilkite į baką ne mažiau kaip 5 litrus
dyzelino.
F

A
tidarykite variklio gaubtą.
F

P
riklausomai nuo modifikacijos, atidarykite
apdailos gaubtą ir pasieksite degalų siurblį.
F

P
umpuokite rankiniu degalų tiekimo
siurbliu, kol pumpavimas pasunkės
(pirmasis paspaudimas gali būti sunkus),
o skaidriame vamzdelyje su žalia jungtimi
pasirodys degalai.
F

S
ukite starterį, kol variklis užsives.
F

P
riklausomai nuo modifikacijos, uždarykite
ir prisekite apdailos gaubtą.
F

U
ždarykite variklio gaubtą.Jei variklis neužsiveda iš pirmo karto,
nesistenkite kartoti užvedimo.
Iš naujo pumpuokite degalų siurbliu, po
to bandykite užvesti.
Nutrūkus automobilio su HDI dyzeliniu varikliu
degalų tiekimui, reikia jį atnaujinti.
Šią sistemą sudaro degalų tiekimo atnaujinimo
siurblys ir skaidrusis vamzdelis variklio skyriuje.
tikrinimai

143
C3Picasso_lt_Chap10_verification_ed01-2014
Benzininiai varikliai
1. Stiklų plovimo skysčio bakelis.
2. Aušinimo skysčio bakelis.
3.
O

ro filtras.
4.
S

tabdžių skysčio bakelis.
5.
A

kumuliatorius.
6.
Sa

ugiklių blokelis.
7.
V

ariklio alyvos matuoklis.
8.
V

ariklio alyvos įpylimo anga.
Tam, kad nepažeistumėte elektros
įrengimų, plauti variklio skyrių aukšto
slėgio srove kategoriškai draudžiama .
10
tikrinimai

144
C3Picasso_lt_Chap10_verification_ed01-2014
Dyzeliniai varikliai
1. Stiklų plovimo skysčio bakelis.
2. Aušinimo skysčio bakelis.
3.
O

ro filtras.
4.
S

tabdžių skysčio bakelis.
5.
A

kumuliatorius.
6.
Sa

ugiklių blokelis.
7.
V

ariklio alyvos matuoklis.
8.
V

ariklio alyvos įpylimo anga.
9.
D

egalų tiekimo atnaujinimo siurblys
(ant dyzelino filtro).
tikrinimai

145
C3Picasso_lt_Chap10_verification_ed01-2014
Lygių tikrinimas
Variklio alyvos lygis
Lygį rodo variklio alyvos lygio
indikatorius prietaisų skydelyje,
į jungus uždegimo kontaktą , kai
automobilis turi elektrinį matuoklį,
arba tikrinamas rankiniu matuokliu.
Tikrinimas rankiniu alyvos
matuokliu
A = MAKSIMALUS
Nuolat tikrinkite visus šiuos lygius laikydamiesi techninės priežiūros ir garantijų knygelės rekomendacijų. Jei reikia, papildykite lygį (išskyrus atvejus, kai nurodymai priešingi).Jei pastebite stiprų bent vieno lygio sumažėjimą , kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę, kad būtų patikrinta sistema.
at
likdami veiksmus variklio skyriuje
būkite atsargūs, nes kai kurios variklio
vietos gali būti labai karštos (galite
nudegti), o variklio ventiliatorius gali
pradėti veikti bet kuriuo metu (net
išjungus uždegimo kontaktą).
Tam, kad lygio patikrinimas būtų
tinkamas, automobilis turi stovėti
horizontalioje vietoje ir turi būti
praėjusios daugiau kaip 30
minučių nuo
variklio išjungimo.
Yra normalu, kad tarp dviejų techninių priežiūrų
(arba alyvos keitimų ) prireikia papildyti alyvos
lygį. CITROËN jums rekomenduoja patikrinti ir,
jei reikia, papildyti lygį kas 5
000 kilometrų. B = MINIMALUS Jei nustatote, kad lygis laikosi virš žymos A
arba žemiau žymos B, neužveskite variklio
.
-

J
ei peržengta MAKSIMALI lygio riba
(kyla pavojus sugadinti variklį), kreipkitės į
CITROËN tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.
-

J
ei alyvos lygis nesiekia MINIMALIOS
ribos, būtinai pripilkite į variklį alyvos.
Alyvos savybės
Prieš papildydami variklio alyvos lygį arba prieš
keisdami alyvą patikrinkite, ar pasirinkta alyva
atitinka jūsų automobilio variklį ir gamintojo
reikalavimus.
Norėdami sužinoti, kur jūsų automobilio
variklio skyriuje yra rankinis alyvos matuoklis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
F

S

uimkite matuoklį už spalvoto antgalio ir
visiškai jį ištraukite.
F

N

ušluostykite matuoklio galą švaria
nepūkuojančia šluoste.
F

V

ėl iki galo įkiškite matuoklį į jo vietą , po to
ištraukite ir vizualiai patikrinkite: tinkamas
lygis turi laikytis tarp žymų A ir B .
10
tikrinimai

146
C3Picasso_lt_Chap10_verification_ed01-2014
Stabdžių skysčio lygis
Lygis talpoje turi laikytis šalia žymos
"MA XI". Antraip patikrinkite stabdžių
trinkelių susidėvėjimą.
Keitimas
Norėdami sužinoti šio skysčio keitimo
periodiškumą skaitykite techninės priežiūros ir
garantijų knygelę.
Skysčio savybės
Naudokite gamyklos rekomenduotus skysčius.
Variklio alyvos lygio papildymas
Norėdami sužinoti, kur jūsų automobilio variklio
skyriuje yra alyvos įpylimo angos kamštis,
skaitykite skirsnius "Benzininis variklis" arba
"Dyzelinis variklis".
F
A
tsukite kamštį ir pasieksite alyvos įpylimo
angą.
F

P
ilkite alyvą silpna srovele ir saugokite,
kad jos nepatektų ant variklio dalių (gali
užsidegti).
F

N
orėdami patikrinti lygį rankiniu matuokliu
palaukite kelias mintes.
F

J
ei reikia, dar papildykite lygį.
F

J
ei patikrinus lygis yra tinkamas,
rūpestingai užsukite įpylimo angos kamštį
ir įkiškite matuoklį į jo vietą.
Variklio alyvos lygio rodiklio rodmenys prietaisų
skydelyje, rodomi į jungus uždegimo kontaktą ,
bus galiojantys tik praėjus 30
minučių po
alyvos papildymo.
Keitimas
Norėdami sužinoti šios procedūros
periodiškumą skaitykite techninės priežiūros ir
garantijų knygelę.
Jei norite išsaugoti variklio ir taršą mažinančios
įrangos ilgaamžiškumą , niekada nenaudokite
variklio alyvos priedų.
tikrinimai

147
C3Picasso_lt_Chap10_verification_ed01-2014
Aušinimo skysčio lygis
Lygis bakelyje turi laikytis šalia
žymos "MA XI" ir niekada jos
neviršyti.
Skysčio savybės
Tam, kad būtų garantuota geriausia valymo
kokybė ir skystis neužšaltų, jis neturėtų būti
keičiamas vandeniu.
Žiemos sąlygomis rekomenduojama naudoti
plovimo skystį, pagamintą iš etanolio arba
metanolio.
Skysčio savybės
Naudokite skystį, rekomenduotą automobilio
gamintojo.
Aušinimo skysčio keitimas
Šis skystis nereikalingas jokio atnaujinimo.
Lygis stiklo ir žibintų plautuvo bakelyje
Kai variklis įkaitęs, aušinimo skysčio
temperatūrą reguliuoja elektrinis ventiliatorius.Papildykite lygį, kai tik tai yra
reikalinga.
Variklio ventiliatorius gali imti veikti ir
išjungus variklį: būkite atsargūs, kad
neįtrauktų daiktų arba drabužių.
Be to, kadangi aušinimo skysčiui cirkuliuojant
susidaro slėgis, prieš atlikdami aušinimo
skysčio tikrinimą palaukite ne mažiau kaip
valandą po variklio išjungimo.
Avariniu atveju siekdami išvengti nudegimo
atsukite kamštį du apsukimus, kad nukristų
slėgis. Kai slėgis nukris, nuimkite kamštį ir
papildykite lygį.
Dyzelino priedo lygis
(dyzelinio variklio su dalelių
filtru) Naudotos medžiagos
Papildymas
Šio priedo lygio papildymas būtinai ir skubiai
turi būti atliekamas CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje. Venkite ilgalaikio naudotos alyvos ir
skysčių kontakto su oda.
Dauguma šių skysčių yra nuodingi ir
kenksmingi sveikatai, taip pat keliantys koroziją.
Neišpilkite alyvos ir kitų naudotų
skysčių į kanalizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam skirtus
rezervuarus CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
Minimalų priedo lygį bakelyje
jums rodo užsidegusi tolygiai ši
lemputė, kartu įsijungęs garsinis
signalizatorius ir pranešimas
daugiafunkciniame ekrane.
10
tikrinimai

148
C3Picasso_lt_Chap10_verification_ed01-2014
Dalelių filtras (dyzelinio v.)
Apie tai, kad pradėjo užsikimšti
dalelių filtras, jums rodo laikinai
užsideganti ši lemputė ir kartu
pasirodantis pranešimas
daugiafunkciniame ekrane.
Po pirmų jų dalelių filtro atkūrimo
procedūrų naujame automobilyje
gali jaustis degėsių kvapas, kuris yra
visiškai normalus dalykas.
Po to, kai automobiliu ilgai buvo
važiuojama mažu greičiu arba stovima
vietoje užvestu varikliu: paspaudus
akceleratorių išimtiniais atvejais galima
pastebėti vandens garų išmetimo
vamzdyje. Jie nedaro jokio poveikio nei
jūsų automobilio būklei, nei aplinkai.
tikrinimai
Akumuliatorius, 12 V
akumuliatorius nereikalauja
priežiūros.
Vis dėlto patikrinkite laidų antgalius,
ypač artinantis vasarai bei žiemai.
Variklio oro filtras ir salono oro filtras
Apie šių elementų keitimo
periodiškumą skaitykite techninės
priežiūros ir garantijų knygelėje.
Alyvos filtras
Periodiškai keiskite filtravimo
elementą , laikydamiesi techninės
priežiūros plano nurodymų.
Apie šio elemento keitimo
periodiškumą skaitykite techninės
priežiūros ir garantijų knygelėje.
Jei nenurodyta kitaip, tikrinkite šiuos elementus pagal techninės priežiūros ir garantijų knygelės nurodymus, priklausomai nuo jūsų automobilio variklio.
Kitu atveju atlikite šiuos patikrinimus CITROËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.
Norėdami sužinoti, kokių atsargumo
priemonių reikia imtis norint atjungti ir po to
prijungti akumuliatorių, skaitykite skyriuje
"Akumuliatorius, 12

V ".
Kai automobilis turi "Stop & Start" (sustabdymo
ir užvedimo) sistemą , ši etiketė rodo, kad
naudojamas 12

V švininis akumuliatorius yra
specifinės technologijos ir parametrų, tad
prireikus pakeisti ar atjungti jį reikia kreiptis
išimtinai į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Jei aplinkos sąlygos (dulkės ir pan.) ir
automobilio naudojimo sąlygos (važinėjama
mieste ir pan.) nepalankios, keiskite juos du
kar tus dažniau
.
Kai užsiteršia salono oro filtras, gali sumenkti
oro kondicionieriaus sistemos galios ir atsirasti
nemalonių kvapų. Tam, kad būtų atkurta tinkama dalelių
filtro būklė, kai tik eismo sąlygos leidžia,
pavažiuokite 60 km/h arba didesniu greičiu, kol
užges kontrolinė lemputė.
Jei lemputė lieka degti, rodo, kad trūksta dyzelino
priedo; skaitykite skyrelį "Dyzelino priedo lygis".
tikrinimai
