CITROEN C3 PICASSO 2015 Lietošanas Instrukcija (in Latvian)

139
C3Picasso_lv_Chap09_conduite_ed01-2014

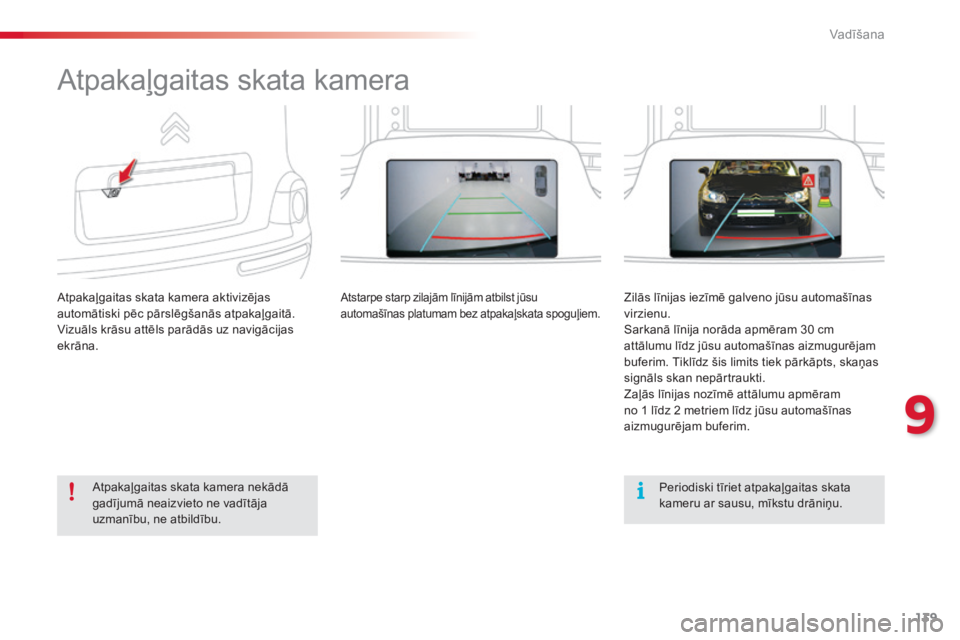

Atpakaļgaitas skata kamera
Atpakaļgaitas skata kamera aktivizējas
automātiski pēc pārslēgšanās atpakaļgaitā.
Vizuāls krāsu attēls parādās uz navigācijas
ekrāna.Atstarpe starp zilajām līnijām atbilst jūsu
automašīnas platumam bez atpakaļskata spoguļiem.Zilās līnijas iezīmē galveno jūsu automašīnas
virzienu.
Sarkanā līnija norāda apmēram 30 cm
attālumu līdz jūsu automašīnas aizmugurējam
buferim. Tiklīdz šis limits tiek pārkāpts, skaņas
signāls skan nepārtraukti.
Zaļās līnijas nozīmē attālumu apmēram
no 1 līdz 2 metriem līdz jūsu automašīnas
aizmugurējam buferim.Periodiski tīriet atpakaļgaitas skata
kameru ar sausu, mīkstu drāniņu.
Atpakaļgaitas skata kamera nekādā
gadījumā neaizvieto ne vadītāja
uzmanību, ne atbildību.
9
Vadīšana

140
C3Picasso_lv_Chap10_verification_ed01-2014
TOTAL & CITROËN
Partneri, lai uzlabotu dzinēju
darbību un saudzīgi izturētos
pret vidi
Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības nodaļas
izstrādā eļ ļošanas materiālus CITROËN vajadzībām
atbilstoši jaunākajiem tehniskajiem CITROËN
automašīnu ievedumiem gan sacensību, gan ikdienas
vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašīnas dzinēja
darbību.
Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automašīnas
apkopi ar TOTAL eļ ļošanas
materiāliem, Jūs veicināt Jūsu
automašīnas dzinēja darbību un
ilgtspēju, tajā pat laikā saudzējot vidi.
dod priekšroku
Pārbaudes

141
C3Picasso_lv_Chap10_verification_ed01-2014
Motora pārsegs
F Pabīdiet pa kreisi ārējo slēdzi B un paceliet motora pārsegu.
F

I
zņemiet balstu C no tā novietojuma ligzdas.
F

N
ostipriniet balstu stiprinājuma vietā, lai
noturētu motora pārsegu atvērtā veidā.
Motora pārsega aizvēršana
F Izņemiet balstu no atbalsta vietas.
F N ovietojiet balstu atpakaļ ligzdā.
F

N
olaidiet pārsegu nelielā augstumā un
atlaidiet.
F

T
o pavelkot, pārbaudiet, vai pārsegs ir
kārtīgi aizvērts.
F

A

tveriet priekšējās durvis kreisajā pusē.
F

P

avelciet apakšējo rokturi A , kas atrodas
durvju apmales apakšā.
Motora pārsega atvēršana
Pirms uzsākat jebkuru darbību zem
motora pārsega, neitralizējiet Stop &
Start, lai izvairītos no miesas bojājumiem,
kas varētu rasties pēc START režīma
automātiskas ieslēgšanās.
Ja nospiests apakšējais slēdzis, pārsegu
nav iespējams atvērt, kamēr priekšējās
kreisās puses durvis nav aizvērtas. Spēcīga vēja laikā neveriet vaļā motora
pārsegu.
Ja motors nav vēl atdzisis, ar motora
pārsega ārējo slēdzi un balstu rīkojieties
uzmanīgi (iespējams apdedzināties).
10
Pārbaudes

142
C3Picasso_lv_Chap10_verification_ed01-2014

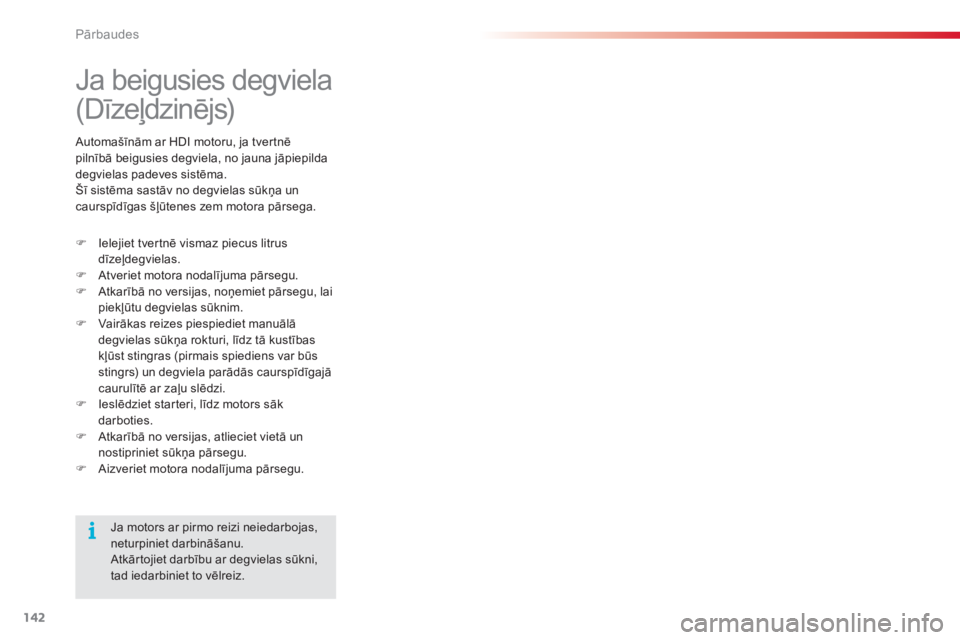

Ja beigusies degviela
(Dīzeļdzinējs)
F Ielejiet tvertnē vismaz piecus litrus dīzeļdegvielas.
F

A
tveriet motora nodalījuma pārsegu.
F

A
tkarībā no versijas, noņemiet pārsegu, lai
piekļūtu degvielas sūknim.
F

V
airākas reizes piespiediet manuālā
degvielas sūkņa rokturi, līdz tā kustības
kļūst stingras (pirmais spiediens var būs
stingrs) un degviela parādās caurspīdīgajā
caurulītē ar zaļu slēdzi.
F

I
eslēdziet starteri, līdz motors sāk
darboties.
F

A
tkarībā no versijas, atlieciet vietā un
nostipriniet sūkņa pārsegu.
F

A
izveriet motora nodalījuma pārsegu.Ja motors ar pirmo reizi neiedarbojas,
neturpiniet darbināšanu.
Atkārtojiet darbību ar degvielas sūkni,
tad iedarbiniet to vēlreiz.
Automašīnām ar HDI motoru, ja tvertnē
pilnībā beigusies degviela, no jauna jāpiepilda
degvielas padeves sistēma.
Šī sistēma sastāv no degvielas sūkņa un
caurspīdīgas šļūtenes zem motora pārsega.
Pārbaudes

143
C3Picasso_lv_Chap10_verification_ed01-2014

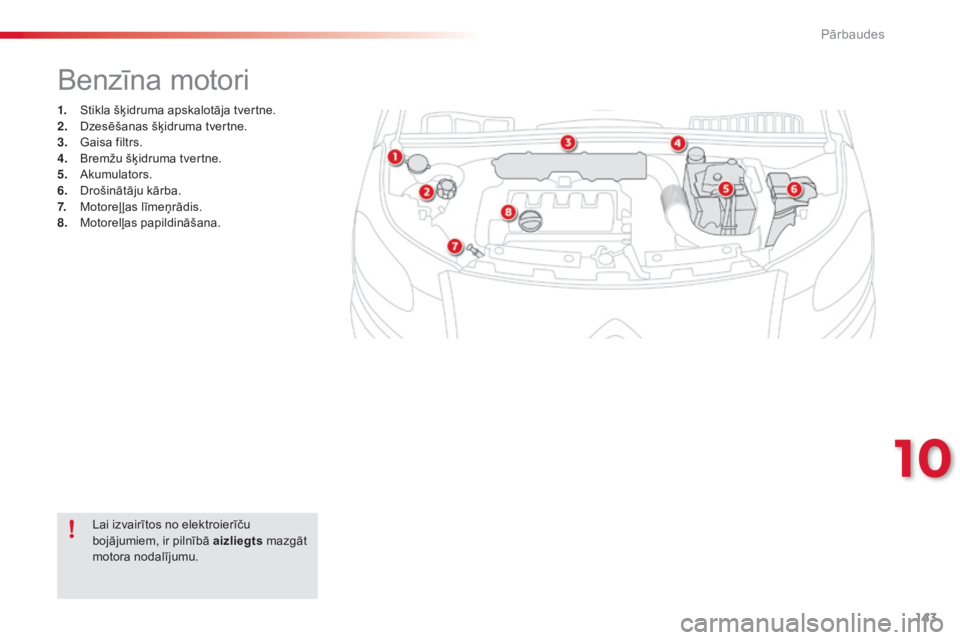

Benzīna motori
1. Stikla šķidruma apskalotāja tvertne.
2. Dzesēšanas šķidruma tvertne.
3.
G

aisa filtrs.
4.
B

remžu šķidruma tvertne.
5.
A

kumulators.
6.
D

rošinātāju kārba.
7.
M

otoreļ ļas līmeņrādis.
8.
M

otorelļas papildināšana.
Lai izvairītos no elektroierīču
bojājumiem, ir pilnībā aizliegts mazgāt
motora nodalījumu.
10
Pārbaudes

144
C3Picasso_lv_Chap10_verification_ed01-2014

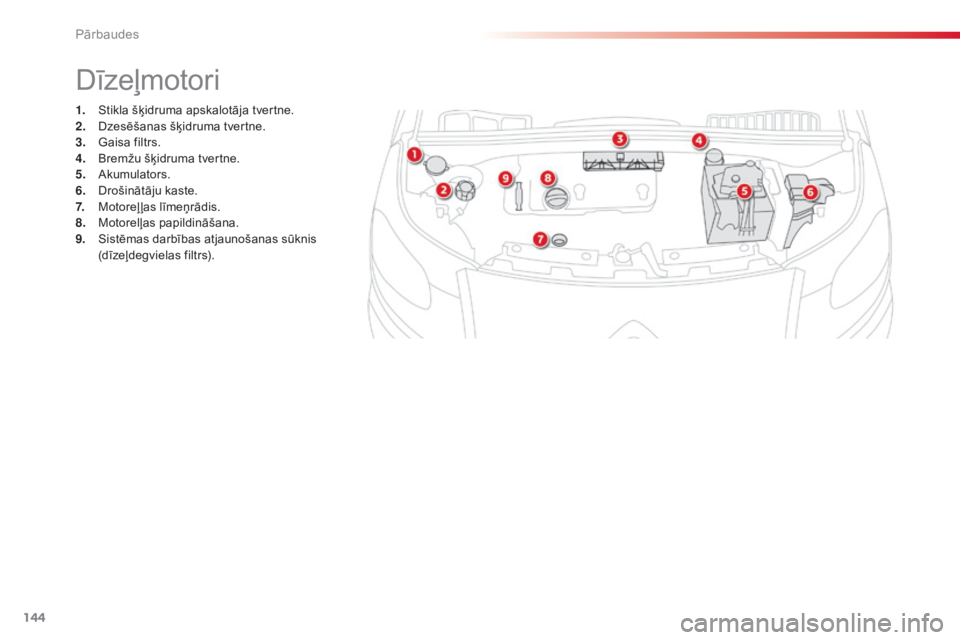

Dīzeļmotori
1. Stikla šķidruma apskalotāja tvertne.
2. Dzesēšanas šķidruma tvertne.
3.
G

aisa filtrs.
4.
B

remžu šķidruma tvertne.
5.
A

kumulators.
6.
D

rošinātāju kaste.
7.
M

otoreļ ļas līmeņrādis.
8.
M

otorelļas papildināšana.
9.
S

istēmas darbības atjaunošanas sūknis
(dīzeļdegvielas filtrs).
Pārbaudes

145
C3Picasso_lv_Chap10_verification_ed01-2014

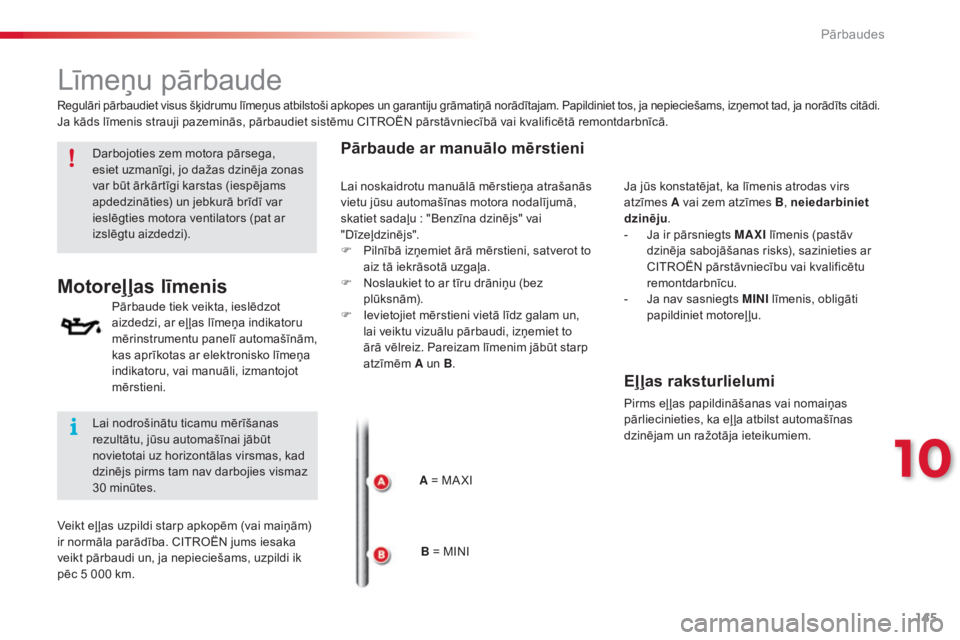

Līmeņu pārbaude
Motoreļļas līmenis
Pārbaude tiek veikta, ieslēdzot
aizdedzi, ar eļ ļas līmeņa indikatoru
mērinstrumentu panelī automašīnām,
kas aprīkotas ar elektronisko līmeņa
indikatoru, vai manuāli, izmantojot
mērstieni.
Pārbaude ar manuālo mērstieni
A = MA XI
Regulāri pārbaudiet visus šķidrumu līmeņus atbilstoši apkopes un garantiju grāmatiņā norādītajam. Papildiniet tos, ja nepieciešams, izņemot tad, ja norādīts citādi.Ja kāds līmenis strauji pazeminās, pārbaudiet sistēmu CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.Darbojoties zem motora pārsega,
esiet uzmanīgi, jo dažas dzinēja zonas
var būt ārkārtīgi karstas (iespējams
apdedzināties) un jebkurā brīdī var
ieslēgties motora ventilators (pat ar
izslēgtu aizdedzi).
Lai nodrošinātu ticamu mērīšanas
rezultātu, jūsu automašīnai jābūt
novietotai uz horizontālas virsmas, kad
dzinējs pirms tam nav darbojies vismaz
30 minūtes.
Veikt eļ ļas uzpildi starp apkopēm (vai maiņām)
ir normāla parādība. CITROËN jums iesaka
veikt pārbaudi un, ja nepieciešams, uzpildi ik
pēc 5 000 km. B = MINIJa jūs konstatējat, ka līmenis atrodas virs
atzīmes
A vai zem atzīmes B , neiedarbiniet
dzinēju .
-

J
a ir pārsniegts MAXI līmenis (pastāv
dzinēja sabojāšanas risks), sazinieties ar
CITROËN pārstāvniecību vai kvalificētu
remontdarbnīcu.
-

J
a nav sasniegts MINI līmenis, obligāti
papildiniet motoreļļu.
Eļļas raksturlielumi
Pirms eļ ļas papildināšanas vai nomaiņas
pārliecinieties, ka eļ ļa atbilst automašīnas
dzinējam un ražotāja ieteikumiem.
Lai noskaidrotu manuālā mērstieņa atrašanās
vietu jūsu automašīnas motora nodalījumā,
skatiet sadaļu

: "Benzīna dzinējs" vai
" D īze ļ dzin ē js".
F

P

ilnībā izņemiet ārā mērstieni, satverot to
aiz tā iekrāsotā uzgaļa.
F

N

oslaukiet to ar tīru drāniņu (bez
plūksnām).
F

I

evietojiet mērstieni vietā līdz galam un,
lai veiktu vizuālu pārbaudi, izņemiet to
ārā vēlreiz. Pareizam līmenim jābūt starp
atzīmēm A un B.
10
Pārbaudes

146
C3Picasso_lv_Chap10_verification_ed01-2014

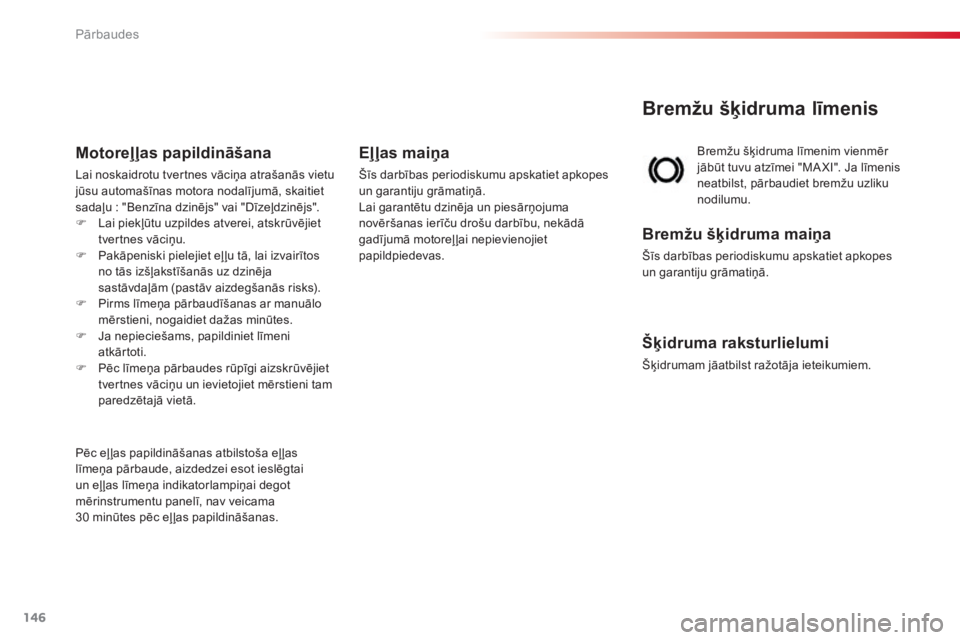

Bremžu šķidruma līmenis
Bremžu šķidruma līmenim vienmēr
jābūt tuvu atzīmei "MA XI". Ja līmenis
neatbilst, pārbaudiet bremžu uzliku
nodilumu.
Bremžu šķidruma maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem.
Motoreļļas papildināšana
Lai noskaidrotu tvertnes vāciņa atrašanās vietu
jūsu automašīnas motora nodalījumā, skaitiet
sadaļu : "Benzīna dzinējs" vai "Dīzeļdzinējs".
F

L
ai piekļūtu uzpildes atverei, atskrūvējiet
tvertnes vāciņu.
F

P
akāpeniski pielejiet eļ ļu tā, lai izvairītos
no tās izšļakstīšanās uz dzinēja
sastāvdaļām (pastāv aizdegšanās risks).
F

P
irms līmeņa pārbaudīšanas ar manuālo
mērstieni, nogaidiet dažas minūtes.
F

J
a nepieciešams, papildiniet līmeni
atkārtoti.
F

P
ēc līmeņa pārbaudes rūpīgi aizskrūvējiet
tvertnes vāciņu un ievietojiet mērstieni tam
paredzētajā vietā.
Pēc eļ ļas papildināšanas atbilstoša eļ ļas
līmeņa pārbaude, aizdedzei esot ieslēgtai
un eļ ļas līmeņa indikatorlampiņai degot
mērinstrumentu panelī, nav veicama
30
minūtes pēc eļ ļas papildināšanas.
Eļļas maiņa
Šīs darbības periodiskumu apskatiet apkopes
un garantiju grāmatiņā.
Lai garantētu dzinēja un piesārņojuma
novēršanas ierīču drošu darbību, nekādā
gadījumā motoreļ ļai nepievienojiet
papildpiedevas.
Pārbaudes

147
C3Picasso_lv_Chap10_verification_ed01-2014

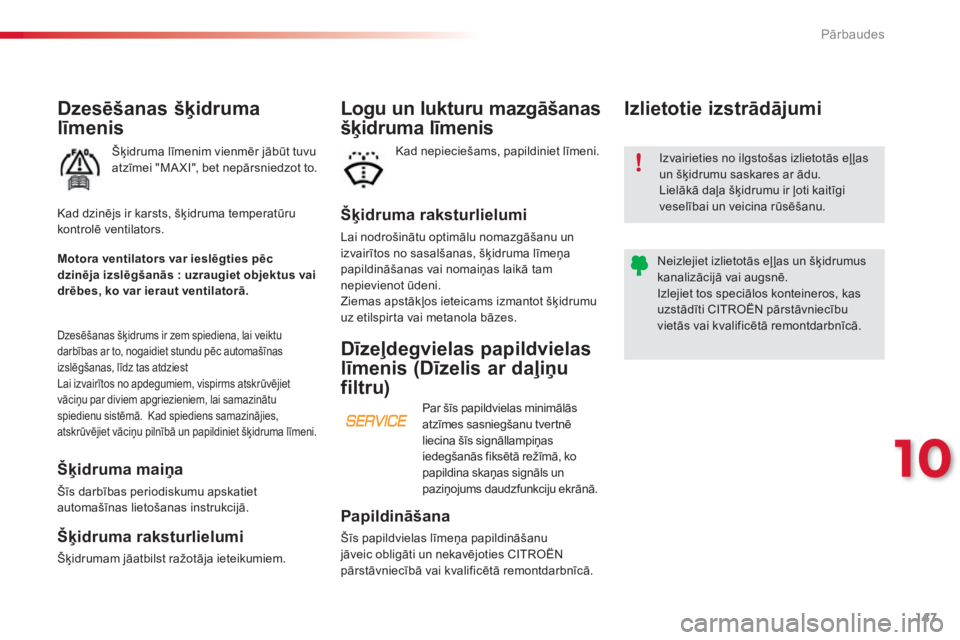

Dzesēšanas šķidruma
līmenis
Šķidruma līmenim vienmēr jābūt tuvu
atzīmei "MA XI", bet nepārsniedzot to.
Šķidruma raksturlielumi
Lai nodrošinātu optimālu nomazgāšanu un
izvairītos no sasalšanas, šķidruma līmeņa
papildināšanas vai nomaiņas laikā tam
nepievienot ūdeni.
Ziemas apstākļos ieteicams izmantot šķidrumu
uz etilspirta vai metanola bāzes.
Šķidruma raksturlielumi
Šķidrumam jāatbilst ražotāja ieteikumiem.
Šķidruma maiņa
Šīs darbības periodiskumu apskatiet
automašīnas lietošanas instrukcijā.
Logu un lukturu mazgāšanas
šķidruma līmenis
Kad dzinējs ir karsts, šķidruma temperatūru
kontrolē ventilators.Kad nepieciešams, papildiniet līmeni.
Motora ventilators var ieslēgties pēc
dzinēja izslēgšanās : uzraugiet objektus vai
drēbes, ko var ieraut ventilatorā.
Dzesēšanas šķidrums ir zem spiediena, lai veiktu
darbības ar to, nogaidiet stundu pēc automašīnas
izslēgšanas, līdz tas atdziest
Lai izvairītos no apdegumiem, vispirms atskrūvējiet
vāciņu par diviem apgriezieniem, lai samazinātu
spiedienu sistēmā. Kad spiediens samazinājies,
atskrūvējiet vāciņu pilnībā un papildiniet šķidruma līmeni.Dīzeļdegvielas papildvielas
līmenis (Dīzelis ar daļiņu
filtru) Izlietotie izstrādājumi
Papildināšana
Šīs papildvielas līmeņa papildināšanu
jāveic obligāti un nekavējoties CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā. Izvairieties no ilgstošas izlietotās eļ ļas
un šķidrumu saskares ar ādu.
Lielākā daļa šķidrumu ir ļoti kaitīgi
veselībai un veicina rūsēšanu.
Neizlejiet izlietotās eļ ļas un šķidrumus
kanalizācijā vai augsnē.
Izlejiet tos speciālos konteineros, kas
uzstādīti CITROËN pārstāvniecību
vietās vai kvalificētā remontdarbnīcā.
Par šīs papildvielas minimālās
atzīmes sasniegšanu tvertnē
liecina šīs signāllampiņas
iedegšanās fiksētā režīmā, ko
papildina skaņas signāls un
paziņojums daudzfunkciju ekrānā.
10
Pārbaudes

148
C3Picasso_lv_Chap10_verification_ed01-2014
Daļiņu filtrs (Dīzeļdzinējs)
Par kvēpu filtra aizsērēšanās
sākumu jums norāda šīs
signāllampiņas īslaicīga
iedegšanās, ko papildina
paziņojums daudzfunkciju ekrānā.
Jaunai automašīnai kvēpu filtra
attīrīšanos var papildināt "deguma"
smaka, kas ir absolūti normāla
parādība.
Pēc ilgstošas automašīnas
ekspluatācijas, braucot nelielā
ātrumā, piespiežot akseleratora
pedāli, jūs reizēm varat novērot tvaika
izplūšanu no izpūtēja. Tas neietekmē
automašīnas darbību un apkārtējo vidi.
Pārbaudes
12 V akumulators
Akumulatoram nav nepieciešama
īpaša apkope.
Tuvojoties ziemas periodam,
pārbaudiet akumulatoru servisa centrā.
Gaisa filtrs un salona filtrs
Lai uzzinātu, cik bieži jāmaina
filtri, izlasiet apkopes un garantiju
grāmatiņas attiecīgās sadaļas.
Eļļas filtrs
Nomainiet eļ ļas filtru vienlaicīgi ar
motora eļ ļas nomaiņu.
Skatiet apkopes un garantiju
grāmatiņu, lai noteiktu šī elementa
maiņas periodiskumu.
Ja nav noteikts citādi, veiciet šo elementu pārbaudi atbilstoši apkopes un garantiju grāmatiņai un atkarībā no automašīnas dzinēja veida.
Ja nepieciešams, pārbaudiet tās CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
Veicot darbības ar akumulatoru, izlasiet sadaļu
"12 V akumulatora baterija", lai iepazītos ar
drošības pasākumiem, kas jāveic, atvienojot un
pievienojot akumulatoru.
Šī uzlīme, īpaši uz automašīnām ar Stop &
Start, norāda uz to, ka automašīna aprīkota
ar īpašu tehnoloģiju un parametru svinu
saturošu 12 V akumulatoru, kura nomaiņas
vai atslēgšanas darbības drīkst veikt vienīgi
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Ja laika apstākļu (putekļaina vide) un
automašīnas ekspluatācijas (braukšana pilsētā)
dēļ tas nepieciešams, mainiet tos divreiz
biežāk
.
Aizsērējis salona filtrs var pasliktināt gaisa
kondicioniera sistēmas darbību un radīt
nepatīkamu aromātu. Līdzko satiksmes apstākļi to pieļauj, veiciet
filtra reģenerāciju, braucot ar ātrumu vismaz
60 km/h, līdz signāllampiņa nodziest.
Ja signāllampiņa paliek degot, tas nozīmē, ka
trūkst piedevas ; skatiet sadaļu "Dīzeļdegvielas
papildvielas līmenis".
Pārbaudes
