149
C3Picasso_lv_Chap10_verification_ed01-2014

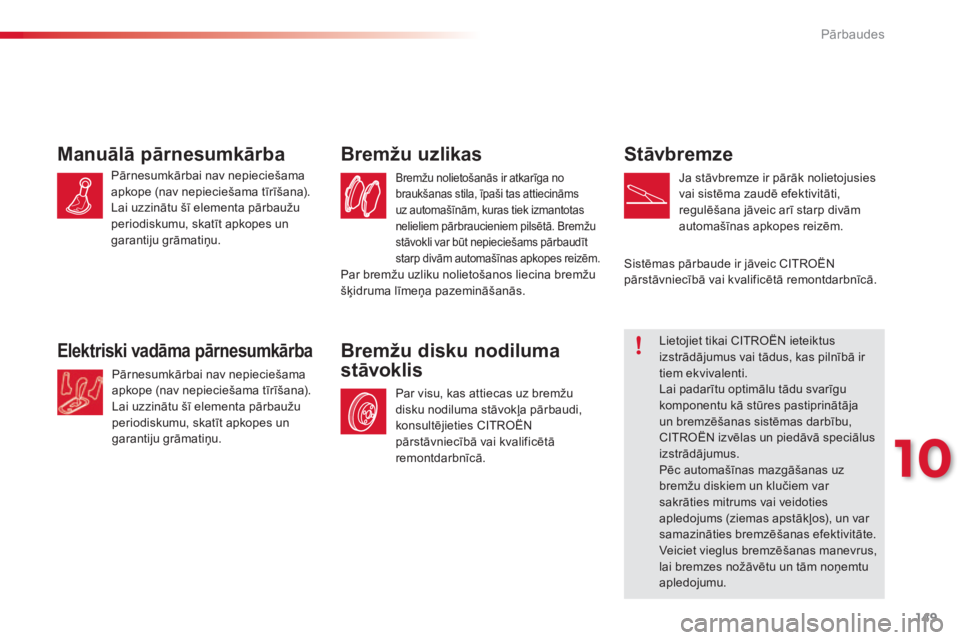

Stāvbremze
Ja stāvbremze ir pārāk nolietojusies
vai sistēma zaudē efektivitāti,
regulēšana jāveic arī starp divām
automašīnas apkopes reizēm.
Manuālā pārnesumkārba
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt apkopes un
garantiju grāmatiņu.Par visu, kas attiecas uz bremžu
disku nodiluma stāvokļa pārbaudi,
konsultējieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Bremžu disku nodiluma
stāvoklis
Bremžu nolietošanās ir atkarīga no
braukšanas stila, īpaši tas attiecināms
uz automašīnām, kuras tiek izmantotas
nelieliem pārbraucieniem pilsētā. Bremžu
stāvokli var būt nepieciešams pārbaudīt
starp divām automašīnas apkopes reizēm.
Bremžu uzlikas
Pārnesumkārbai nav nepieciešama
apkope (nav nepieciešama tīrīšana).
Lai uzzinātu šī elementa pārbaužu
periodiskumu, skatīt apkopes un
garantiju grāmatiņu.
Elektriski vadāma pārnesumkārbaLietojiet tikai CITROËN ieteiktus
izstrādājumus vai tādus, kas pilnībā ir
tiem ekvivalenti.
Lai padarītu optimālu tādu svarīgu
komponentu kā stūres pastiprinātāja
un bremzēšanas sistēmas darbību,
CITROËN izvēlas un piedāvā speciālus
izstrādājumus.
Pēc automašīnas mazgāšanas uz
bremžu diskiem un klučiem var
sakrāties mitrums vai veidoties
apledojums (ziemas apstākļos), un var
samazināties bremzēšanas efektivitāte.
Veiciet vieglus bremzēšanas manevrus,
lai bremzes nožāvētu un tām noņemtu
apledojumu.
Sistēmas pārbaude ir jāveic CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Par bremžu uzliku nolietošanos liecina bremžu
šķidruma līmeņa pazemināšanās.
10
Pārbaudes

150
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

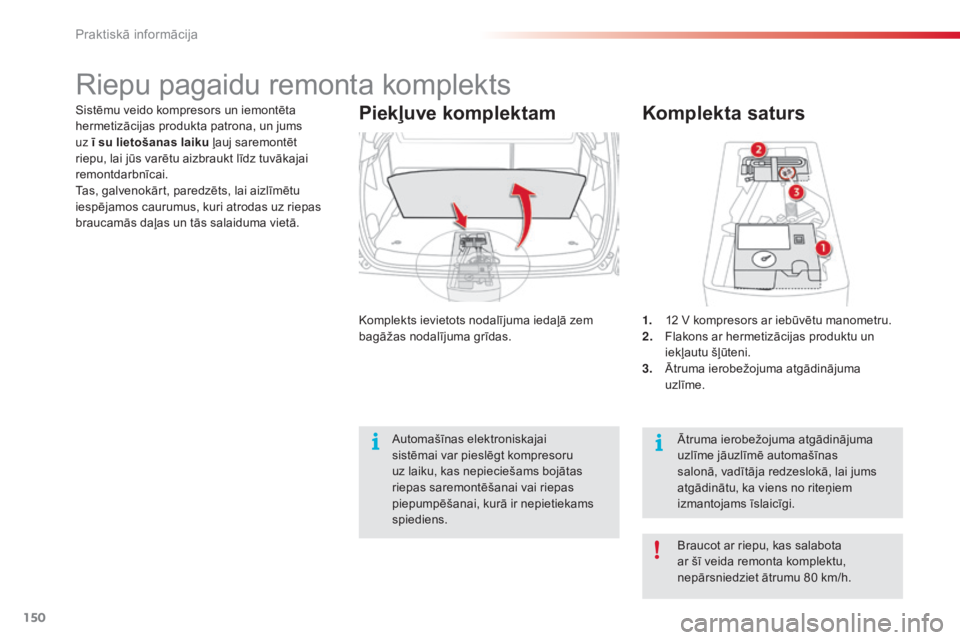

Komplekta saturs
1. 12 V kompresors ar iebūvētu manometru.
2. Flakons ar hermetizācijas produktu un
iekļautu šļūteni.
3.
Ā

truma ierobežojuma atgādinājuma
uzlīme.
Piekļuve komplektam
Komplekts ievietots nodalījuma iedaļā zem
bagāžas nodalījuma grīdas.
Ātruma ierobežojuma atgādinājuma
uzlīme jāuzlīmē automašīnas
salonā, vadītāja redzeslokā, lai jums
atgādinātu, ka viens no riteņiem
izmantojams īslaicīgi.
Sistēmu veido kompresors un iemontēta
hermetizācijas produkta patrona, un jums
uz ī su lietošanas laiku ļauj saremontēt
riepu, lai jūs varētu aizbraukt līdz tuvākajai
remontdarbnīcai.
Tas, galvenokārt, paredzēts, lai aizlīmētu
iespējamos caurumus, kuri atrodas uz riepas
braucamās daļas un tās salaiduma vietā.
Braucot ar riepu, kas salabota
ar šī veida remonta komplektu,
nepārsniedziet ātrumu 80 km/h.
Automašīnas elektroniskajai
sistēmai var pieslēgt kompresoru
uz laiku, kas nepieciešams bojātas
riepas saremontēšanai vai riepas
piepumpēšanai, kurā ir nepietiekams
spiediens.
Riepu pagaidu remonta komplekts
Praktiskā informācija

151
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

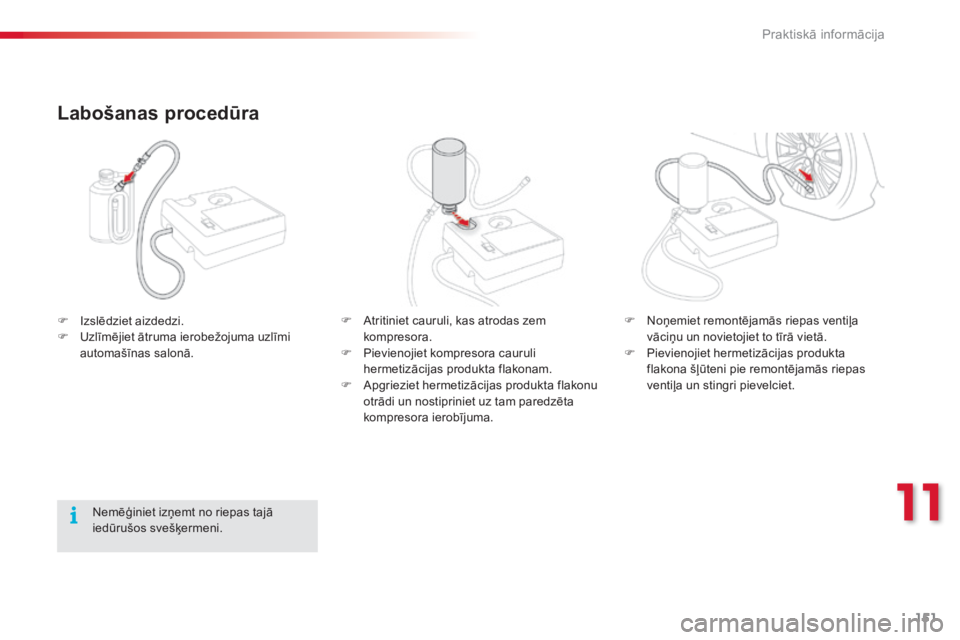

F Izslēdziet aizdedzi.
F U zlīmējiet ātruma ierobežojuma uzlīmi
automašīnas salonā. F
A tritiniet cauruli, kas atrodas zem
kompresora.
F

P
ievienojiet kompresora cauruli
hermetizācijas produkta flakonam.
F

A
pgrieziet hermetizācijas produkta flakonu
otrādi un nostipriniet uz tam paredzēta
kompresora ierobījuma.
Nemēģiniet izņemt no riepas tajā
iedūrušos svešķermeni. F
N oņemiet remontējamās riepas ventiļa
vāciņu un novietojiet to tīrā vietā.
F

P
ievienojiet hermetizācijas produkta
flakona šļūteni pie remontējamās riepas
ventiļa un stingri pievelciet.
Labošanas procedūra
11
Praktiskā informācija

152
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

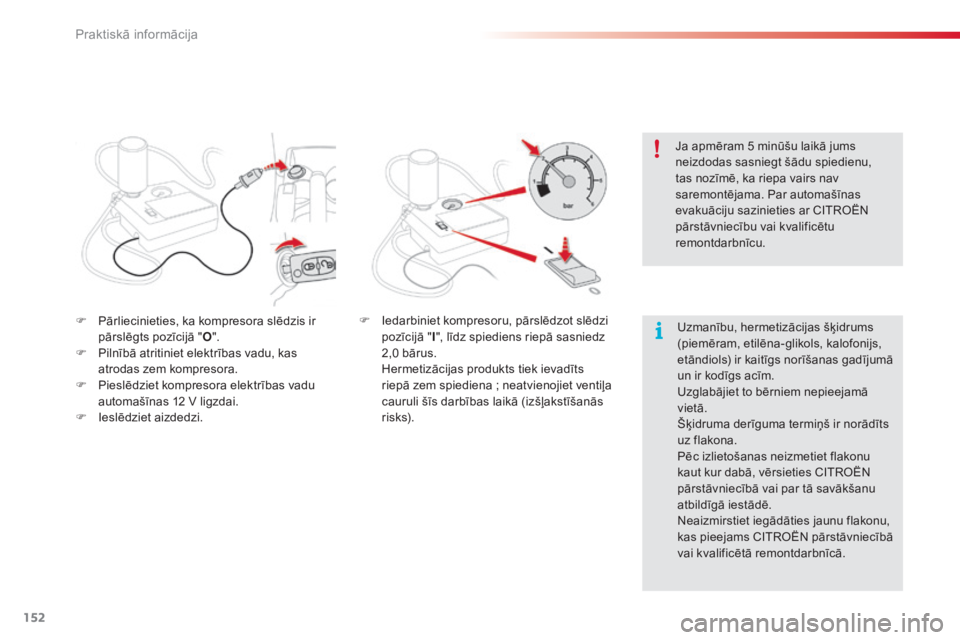

F Pārliecinieties, ka kompresora slēdzis ir pārslēgts pozīcijā " O".
F

P
ilnībā atritiniet elektrības vadu, kas
atrodas zem kompresora.
F

P
ieslēdziet kompresora elektrības vadu
automašīnas 12 V ligzdai.
F

I
eslēdziet aizdedzi. Uzmanību, hermetizācijas šķidrums
(piemēram, etilēna-glikols, kalofonijs,
etāndiols) ir kaitīgs norīšanas gadījumā
un ir kodīgs acīm.
Uzglabājiet to bērniem nepieejamā
vietā.
Šķidruma derīguma termiņš ir norādīts
uz flakona.
Pēc izlietošanas neizmetiet flakonu
kaut kur dabā, vērsieties CITROËN
pārstāvniecībā vai par tā savākšanu
atbildīgā iestādē.
Neaizmirstiet iegādāties jaunu flakonu,
kas pieejams CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
F
I edarbiniet kompresoru, pārslēdzot slēdzi
pozīcijā " I", līdz spiediens riepā sasniedz
2,0 bārus.
H

ermetizācijas produkts tiek ievadīts
riepā zem spiediena
; neatvienojiet ventiļa
cauruli šīs darbības laikā (izšļakstīšanās
r i s ks). Ja apmēram 5 minūšu laikā jums
neizdodas sasniegt šādu spiedienu,
tas nozīmē, ka riepa vairs nav
saremontējama. Par automašīnas
evakuāciju sazinieties ar CITROËN
pārstāvniecību vai kvalificētu
remontdarbnīcu.
Praktiskā informācija

153
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

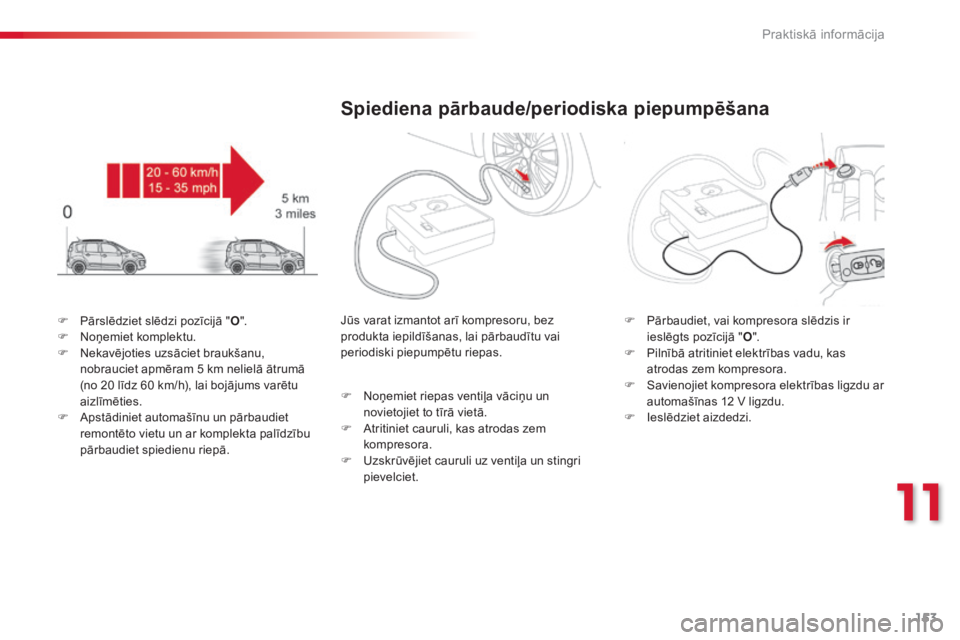

F Pārslēdziet slēdzi pozīcijā "O".
F N oņemiet komplektu.
F

N
ekavējoties uzsāciet braukšanu,
nobrauciet apmēram 5 km nelielā ātrumā
(no 20 līdz 60 km/h), lai bojājums varētu
aizlīmēties.
F

A
pstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.
Spiediena pārbaude/periodiska piepumpēšana
Jūs varat izmantot arī kompresoru, bez
produkta iepildīšanas, lai pārbaudītu vai
periodiski piepumpētu riepas.
F

N
oņemiet riepas ventiļa vāciņu un
novietojiet to tīrā vietā.
F

A
tritiniet cauruli, kas atrodas zem
kompresora.
F

U
zskrūvējiet cauruli uz ventiļa un stingri
pievelciet. F
P ārbaudiet, vai kompresora slēdzis ir
ieslēgts pozīcijā " O".
F

P
ilnībā atritiniet elektrības vadu, kas
atrodas zem kompresora.
F

S
avienojiet kompresora elektrības ligzdu ar
automašīnas 12 V ligzdu.
F

I
eslēdziet aizdedzi.
11
Praktiskā informācija

154
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

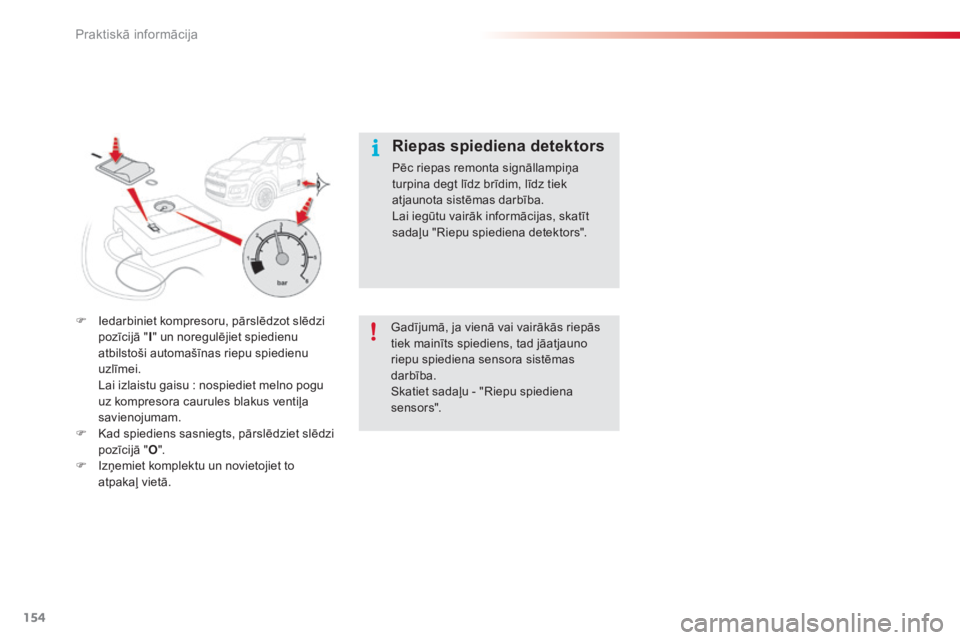

F Iedarbiniet kompresoru, pārslēdzot slēdzi pozīcijā " I" un noregulējiet spiedienu
atbilstoši automašīnas riepu spiedienu
uzlīmei.
L

ai izlaistu gaisu : nospiediet melno pogu
uz kompresora caurules blakus ventiļa
savienojumam.
F

K
ad spiediens sasniegts, pārslēdziet slēdzi
pozīcijā " O".
F

I
zņemiet komplektu un novietojiet to
atpakaļ vietā.
Riepas spiediena detektors
Pēc riepas remonta signāllampiņa
turpina degt līdz brīdim, līdz tiek
atjaunota sistēmas darbība.
Lai iegūtu vairāk informācijas, skatīt
sadaļu "Riepu spiediena detektors".
Gadījumā, ja vienā vai vairākās riepās
tiek mainīts spiediens, tad jāatjauno
riepu spiediena sensora sistēmas
darbība.
Skatiet sadaļu - "Riepu spiediena
sensors".
Praktiskā informācija

155
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

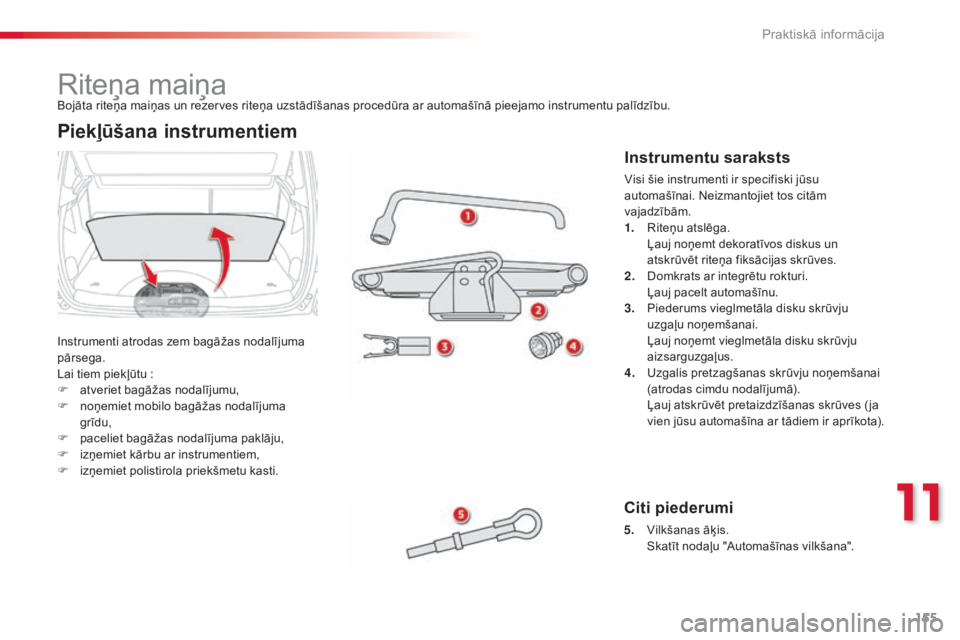

Riteņa maiņa
Instrumenti atrodas zem bagāžas nodalījuma
pārsega.
Lai tiem piekļūtu :
F

a
tveriet bagāžas nodalījumu,
F

n
oņemiet mobilo bagāžas nodalījuma
grīdu,
F

p
aceliet bagāžas nodalījuma paklāju,
F

i
zņemiet kārbu ar instrumentiem,
F

i
zņemiet polistirola priekšmetu kasti.
Citi piederumi
5. Vilkšanas āķis. S
katīt nodaļu "Automašīnas vilkšana".
Piekļūšana instrumentiem
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamo instrumentu palīdzību.
Instrumentu saraksts
Visi šie instrumenti ir specifiski jūsu
automašīnai. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņu atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
2.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
3.
P

iederums vieglmetāla disku skrūvju
uzgaļu noņemšanai.
Ļ

auj noņemt vieglmetāla disku skrūvju
aizsarguzgaļus.
4.
U

zgalis pretzagšanas skrūvju noņemšanai
(atrodas cimdu nodalījumā).
Ļ

auj atskrūvēt pretaizdzīšanas skrūves ( ja
vien jūsu automašīna ar tādiem ir aprīkota).
11
Praktiskā informācija

156
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

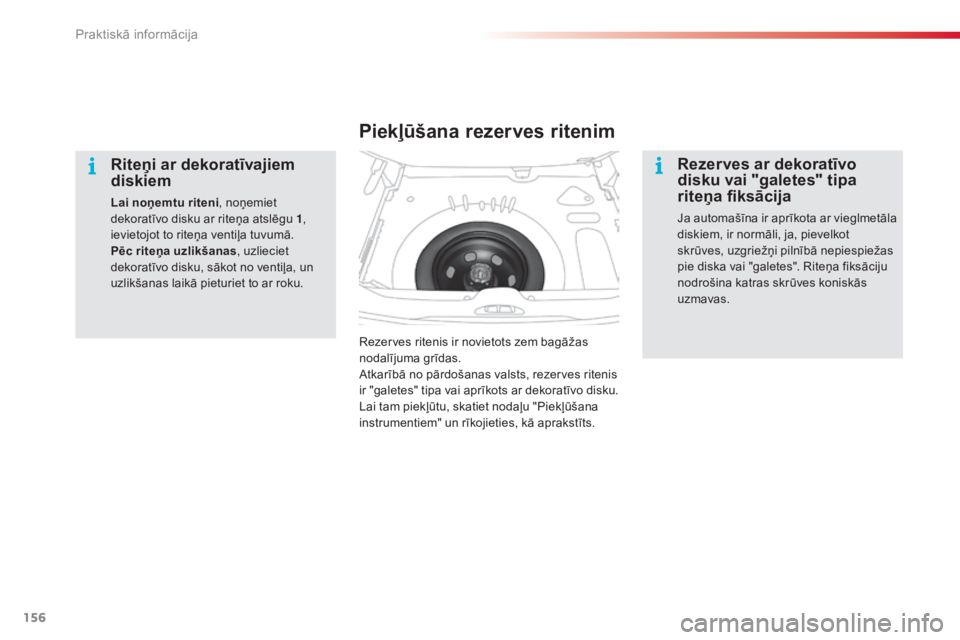

Riteņi ar dekoratīvajiem
diskiem
Lai noņemtu riteni, noņemiet
dekoratīvo disku ar riteņa atslēgu 1 ,
ievietojot to riteņa ventiļa tuvumā.
Pēc riteņa uzlikšanas , uzlieciet
dekoratīvo disku, sākot no ventiļa, un
uzlikšanas laikā pieturiet to ar roku.
Piekļūšana rezerves ritenim
Rezerves ritenis ir novietots zem bagāžas
nodalījuma grīdas.
Atkarībā no pārdošanas valsts, rezerves ritenis
ir "galetes" tipa vai aprīkots ar dekoratīvo disku.
Lai tam piekļūtu, skatiet nodaļu "Piekļūšana
instrumentiem" un rīkojieties, kā aprakstīts.
Rezerves ar dekoratīvo
disku vai "galetes" tipa
riteņa fiksācija
Ja automašīna ir aprīkota ar vieglmetāla
diskiem, ir normāli, ja, pievelkot
skrūves, uzgriežņi pilnībā nepiespiežas
pie diska vai "galetes". Riteņa fiksāciju
nodrošina katras skrūves koniskās
uzmavas.
Praktiskā informācija

157
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

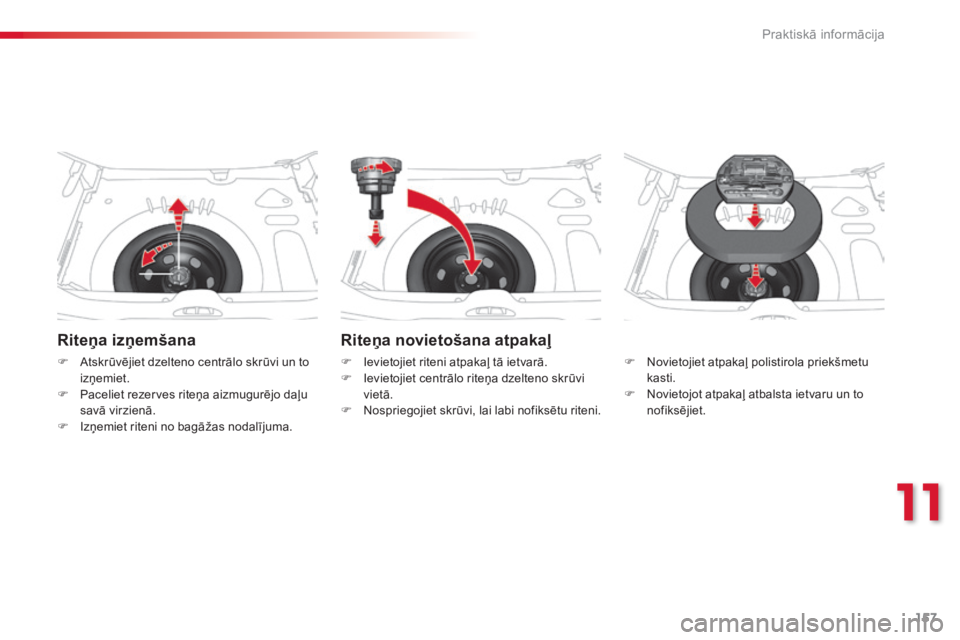

Riteņa izņemšana
F Atskrūvējiet dzelteno centrālo skrūvi un to izņemiet.
F

P
aceliet rezerves riteņa aizmugurējo daļu
savā virzienā.
F

I
zņemiet riteni no bagāžas nodalījuma.
Riteņa novietošana atpakaļ
F Ievietojiet riteni atpakaļ tā ietvarā.
F I evietojiet centrālo riteņa dzelteno skrūvi
vietā.
F

N
ospriegojiet skrūvi, lai labi nofiksētu riteni. F
N ovietojiet atpakaļ polistirola priekšmetu
kasti.
F

N
ovietojot atpakaļ atbalsta ietvaru un to
nofiksējiet.
11
Praktiskā informācija

158
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

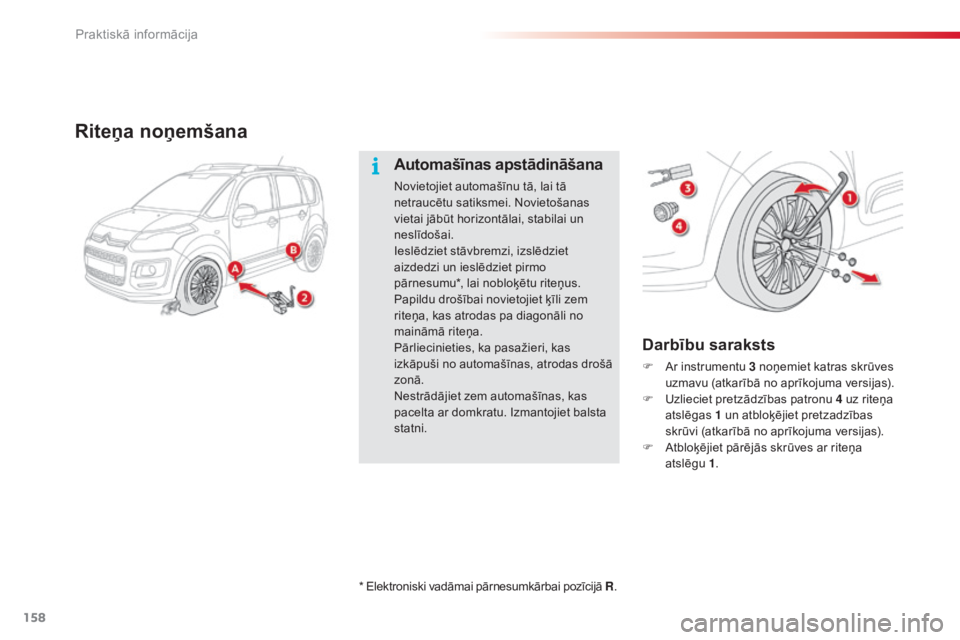

Riteņa noņemšana
Darbību saraksts
F Ar instrumentu 3 noņemiet katras skrūves uzmavu (atkarībā no aprīkojuma versijas).
F

U
zlieciet pretzādzības patronu 4 uz riteņa
atslēgas 1 un atbloķējiet pretzadzības
skrūvi (atkarībā no aprīkojuma versijas).
F

A
tbloķējiet pārējās skrūves ar riteņa
atslēgu 1 .
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tā
netraucētu satiksmei. Novietošanas
vietai jābūt horizontālai, stabilai un
neslīdošai.
Ieslēdziet stāvbremzi, izslēdziet
aizdedzi un ieslēdziet pirmo
pārnesumu*, lai nobloķētu riteņus.
Papildu drošībai novietojiet ķīli zem
riteņa, kas atrodas pa diagonāli no
maināmā riteņa.
Pārliecinieties, ka pasažieri, kas
izkāpuši no automašīnas, atrodas drošā
zonā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu. Izmantojiet balsta
statni.
* Elektroniski vadāmai pārnesumkārbai pozīcijā R .
