CITROEN C3 PICASSO 2015 Lietošanas Instrukcija (in Latvian)

169
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

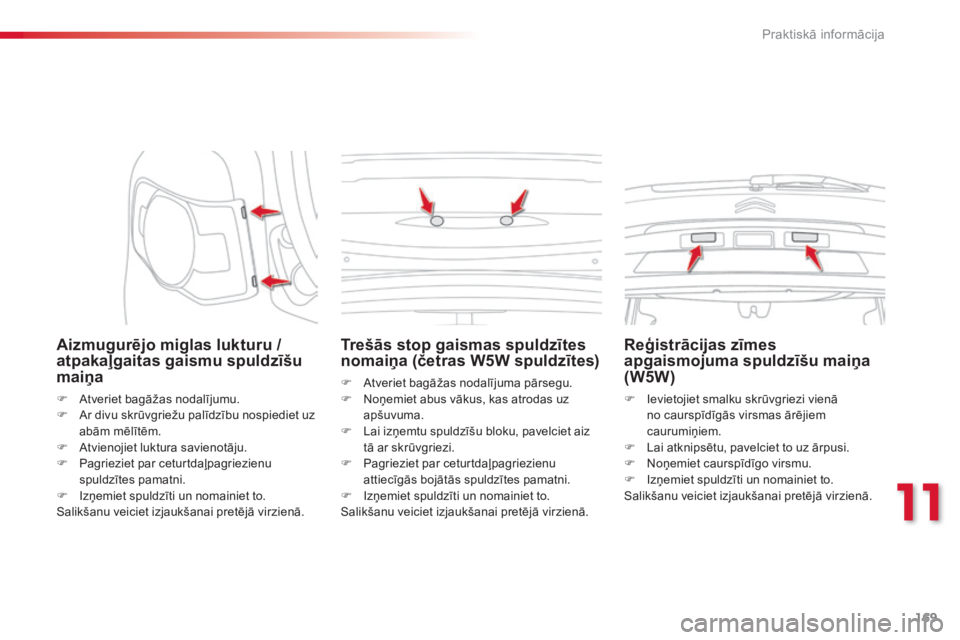

Aizmugurējo miglas lukturu /
atpakaļgaitas gaismu spuldzīšu
maiņa
F Atveriet bagāžas nodalījumu.
F A r divu skrūvgriežu palīdzību nospiediet uz
abām mēlītēm.
F

A
tvienojiet luktura savienotāju.
F

P
agrieziet par ceturtdaļpagriezienu
spuldzītes pamatni.
F

I
zņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Trešās stop gaismas spuldzītes
nomaiņa (četras W5W spuldzītes)
F Atveriet bagāžas nodalījuma pārsegu.
F N oņemiet abus vākus, kas atrodas uz
apšuvuma.
F

L
ai izņemtu spuldzīšu bloku, pavelciet aiz
tā ar skrūvgriezi.
F

P
agrieziet par ceturtdaļpagriezienu
attiecīgās bojātās spuldzītes pamatni.
F

I
zņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.
Reģistrācijas zīmes
apgaismojuma spuldzīšu maiņa
(W5W)
F Ievietojiet smalku skrūvgriezi vienā no caurspīdīgās virsmas ārējiem
caurumiņiem.
F

L
ai atknipsētu, pavelciet to uz ārpusi.
F

N
oņemiet caurspīdīgo virsmu.
F

I
zņemiet spuldzīti un nomainiet to.
Salikšanu veiciet izjaukšanai pretējā virzienā.
11
Praktiskā informācija

170
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014
Salona apgaismojums
Griestu plafoni (1 / W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalka
skrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.
Karšu lasīšanas lampiņas (2 / W5W)
Atveriet lampiņas vāciņu. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņas
starpsienu 2.
Kāju nodalījuma apgaismojums
(W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalka
skrūvgrieža palīdzību atknipsējiet vāciņu.
Priekšējā plafona LED komforta
apgaismojums
Lai nomainītu LED lampiņu, konsultējieties
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Praktiskā informācija

171
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014
Pārnēsājamā lampa (Krypton 3,6V)
F Atveriet ķepiņu.
F P abāziet plakanu skrūvgriezi caurumiņā
zem ķepiņas un paceliet vāciņu.
F

L
ai nomainītu spuldzi, paceliet vāciņu
pilnībā.
Ārējo atpakaļskata spoguļu
apgaismojuma elementi (W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalka
skrūvgrieža palīdzību atknipsējiet vāciņu.
Bagāžas nodalījuma
apgaismojums (W5W)
Atveriet bloku, pastumjot pamatni no
aizmugures.
11
Praktiskā informācija

172
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

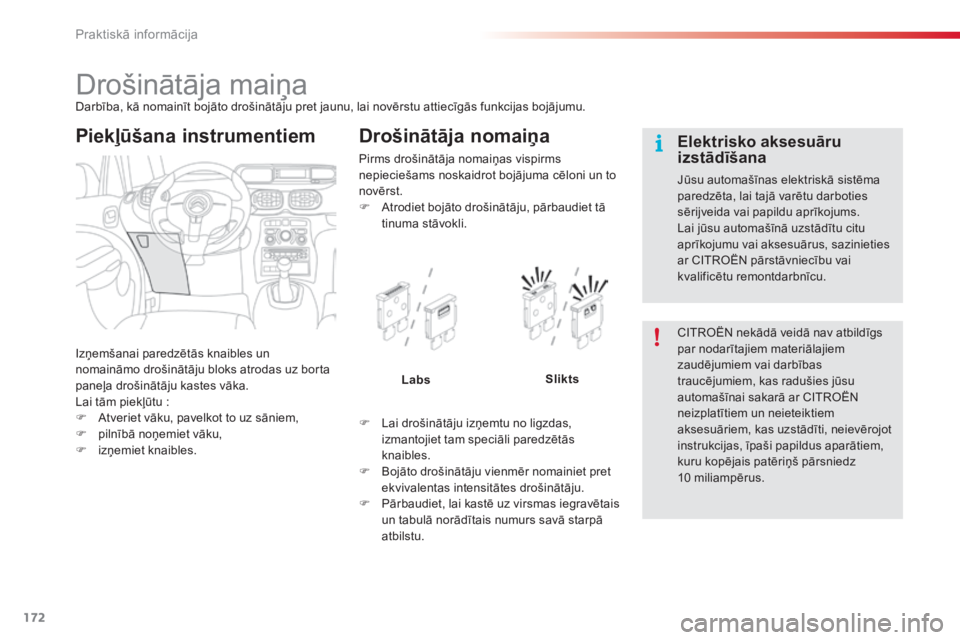

Drošinātāja maiņaDarbība, kā nomainīt bojāto drošinātāju pret jaunu, lai novērstu attiecīgās funkcijas bojājumu.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz borta
paneļa drošinātāju kastes vāka.
Lai tām piekļūtu :
F

A
tveriet vāku, pavelkot to uz sāniem,
F

p
ilnībā noņemiet vāku,
F

i
zņemiet knaibles.
Drošinātāja nomaiņa
Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst.
F
A
trodiet bojāto drošinātāju, pārbaudiet tā
tinuma stāvokli.
F

L
ai drošinātāju izņemtu no ligzdas,
izmantojiet tam speciāli paredzētās
knaibles.
F

B
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju.
F

P
ārbaudiet, lai kastē uz virsmas iegravētais
un tabulā norādītais numurs savā starpā
atbilstu. Labs
SliktsCITROËN nekādā veidā nav atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar CITROËN
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši papildus aparātiem,
kuru kopējais patēriņš pārsniedz
10 miliampērus.Elektrisko aksesuāru
izstādīšana
Jūsu automašīnas elektriskā sistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
Piekļūšana instrumentiem
Praktiskā informācija

173
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

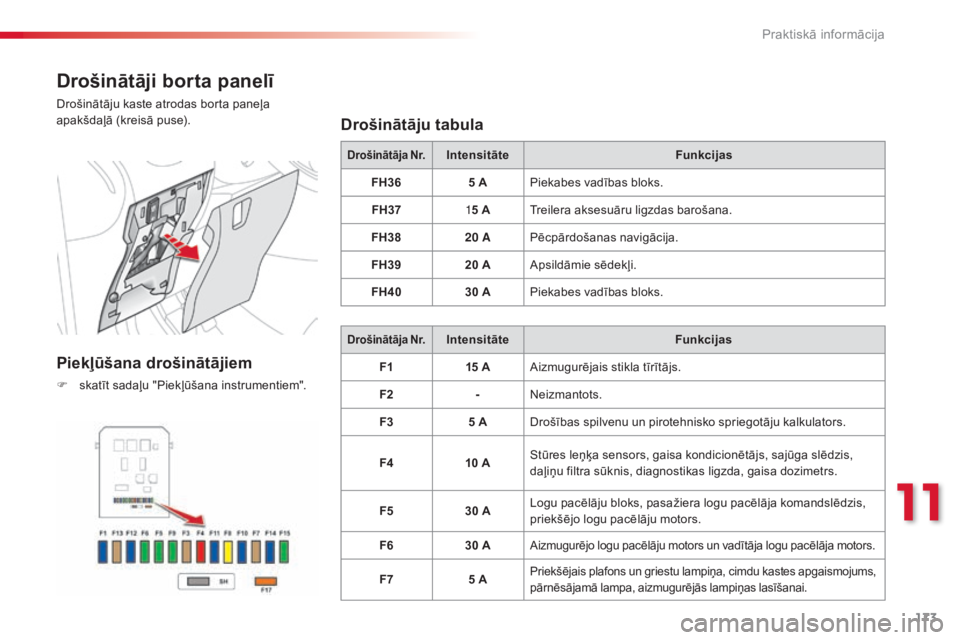

Drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).
Piekļūšana drošinātājiem
F skatīt sadaļu "Piekļūšana instrumentiem".
Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
FH36 5 APiekabes vadības bloks.
FH37 15 A Treilera aksesuāru ligzdas barošana.
FH38 20 A Pēcpārdošanas navigācija.
FH39 20 AApsildāmie sēdekļi.
FH40 30 APiekabes vadības bloks.
Drošinātāja Nr.Intensitāte Funkcijas
F1 15 AAizmugurējais stikla tīrītājs.
F2 -Neizmantots.
F3 5 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F4 10 AStūres leņķa sensors, gaisa kondicionētājs, sajūga slēdzis,
daļiņu filtra sūknis, diagnostikas ligzda, gaisa dozimetrs.
F5 30 ALogu pacēlāju bloks, pasažiera logu pacēlāja komandslēdzis,
priekšējo logu pacēlāju motors.
F6 30 A
Aizmugurējo logu pacēlāju motors un vadītāja logu pacēlāja motors.
F7 5 APriekšējais plafons un griestu lampiņa, cimdu kastes apgaismojums,
pārnēsājamā lampa, aizmugurējās lampiņas lasīšanai.
11
Praktiskā informācija

174
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

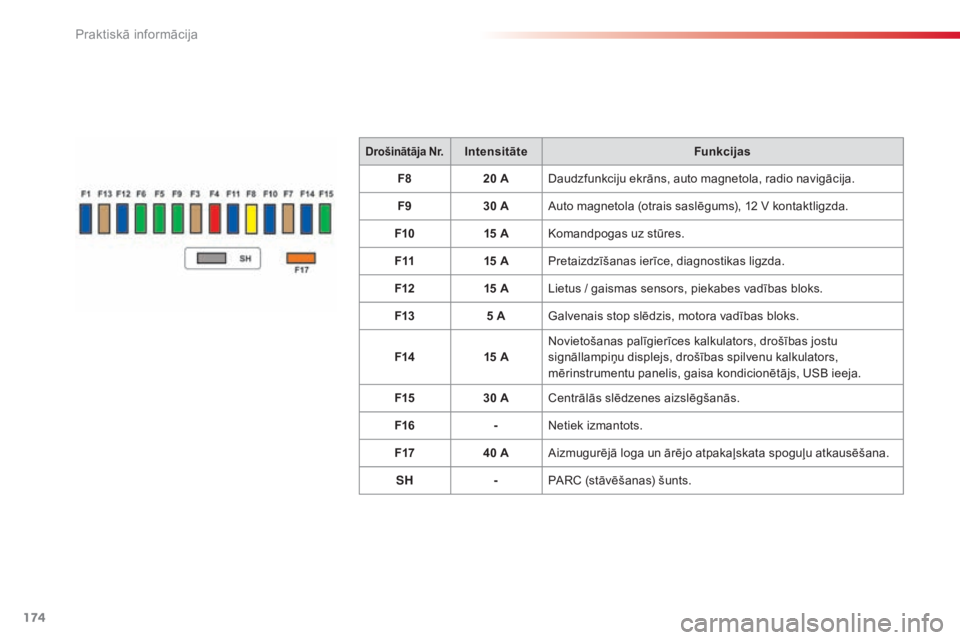

Drošinātāja Nr.IntensitāteFunkcijas
F8 20 ADaudzfunkciju ekrāns, auto magnetola, radio navigācija.
F9 30 AAuto magnetola (otrais saslēgums), 12 V kontaktligzda.
F10 15 AKomandpogas uz stūres.
F11 15 APretaizdzīšanas ierīce, diagnostikas ligzda.
F12 15 ALietus / gaismas sensors, piekabes vadības bloks.
F13 5 AGalvenais stop slēdzis, motora vadības bloks.
F14 15 ANovietošanas palīgierīces kalkulators, drošības jostu
signāllampiņu displejs, drošības spilvenu kalkulators,
mērinstrumentu panelis, gaisa kondicionētājs, USB ieeja.
F15 30 ACentrālās slēdzenes aizslēgšanās.
F16 -Netiek izmantots.
F17 40 AAizmugurējā loga un ārējo atpakaļskata spoguļu atkausēšana.
SH -PARC (stāvēšanas) šunts.
Praktiskā informācija

175
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

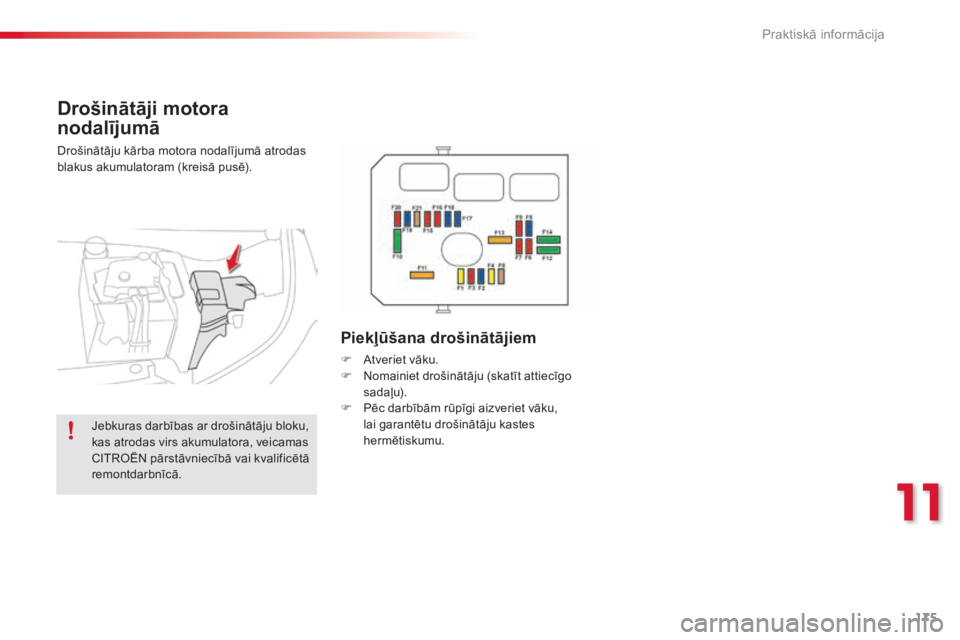

Drošinātāji motora
nodalījumā
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē).
Piekļūšana drošinātājiem
F Atveriet vāku.
F N omainiet drošinātāju (skatīt attiecīgo
sadaļu).
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu.
Jebkuras darbības ar drošinātāju bloku,
kas atrodas virs akumulatora, veicamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
11
Praktiskā informācija

176
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

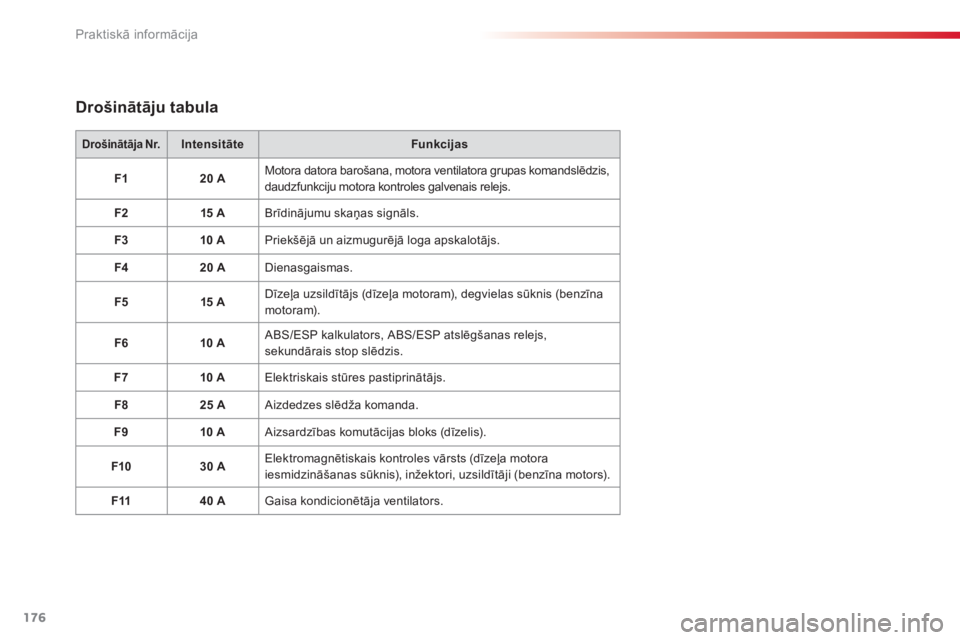

Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
F1 20 AMotora datora barošana, motora ventilatora grupas komandslēdzis,
daudzfunkciju motora kontroles galvenais relejs.
F2 15 ABrīdinājumu skaņas signāls.
F3 10 APriekšējā un aizmugurējā loga apskalotājs.
F4 20 ADienasgaismas.
F5 15 ADīzeļa uzsildītājs (dīzeļa motoram), degvielas sūknis (benzīna
motoram).
F6 10 AABS/ESP kalkulators, ABS/ESP atslēgšanas relejs,
sekundārais stop slēdzis.
F7 10 AElektriskais stūres pastiprinātājs.
F8 25 AAizdedzes slēdža komanda.
F9 10 AAizsardzības komutācijas bloks (dīzelis).
F10 30 AElektromagnētiskais kontroles vārsts (dīzeļa motora
iesmidzināšanas sūknis), inžektori, uzsildītāji (benzīna motors).
F11 40 AGaisa kondicionētāja ventilators.
Praktiskā informācija

177
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

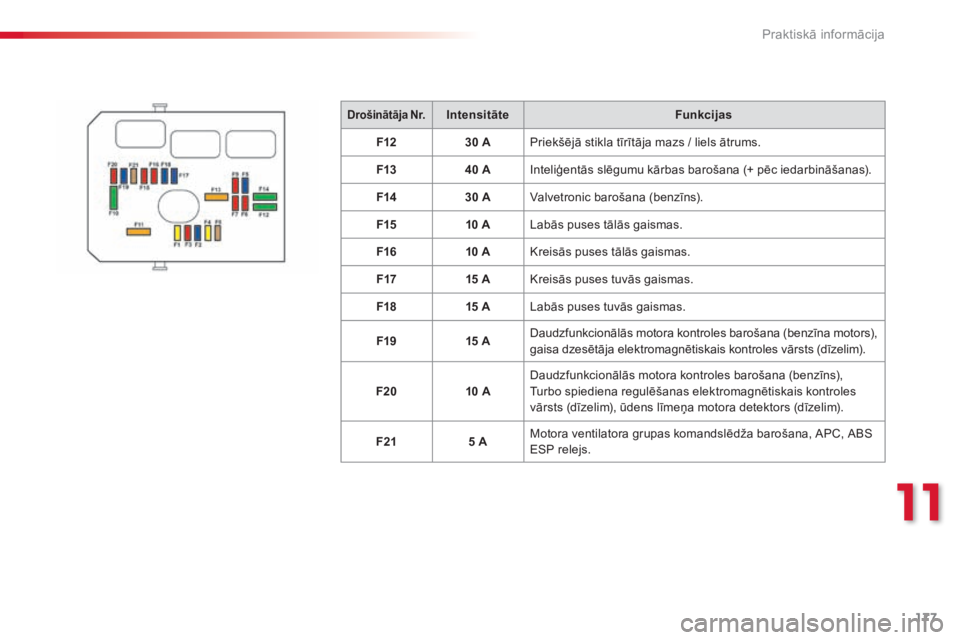

Drošinātāja Nr.IntensitāteFunkcijas
F12 30 APriekšējā stikla tīrītāja mazs / liels ātrums.
F13 40 AInteliģentās slēgumu kārbas barošana (+ pēc iedarbināšanas).
F14 30 AValvetronic barošana (benzīns).
F15 10 ALabās puses tālās gaismas.
F16 10 AKreisās puses tālās gaismas.
F17 15 AKreisās puses tuvās gaismas.
F18 15 ALabās puses tuvās gaismas.
F19 15 ADaudzfunkcionālās motora kontroles barošana (benzīna motors),
gaisa dzesētāja elektromagnētiskais kontroles vārsts (dīzelim).
F20 10 ADaudzfunkcionālās motora kontroles barošana (benzīns),
Turbo spiediena regulēšanas elektromagnētiskais kontroles
vārsts (dīzelim), ūdens līmeņa motora detektors (dīzelim).
F21 5 AMotora ventilatora grupas komandslēdža barošana, APC, ABS
ESP relejs.
11
Praktiskā informācija

178
C3Picasso_lv_Chap11_informations-pratiques_ed01-2014

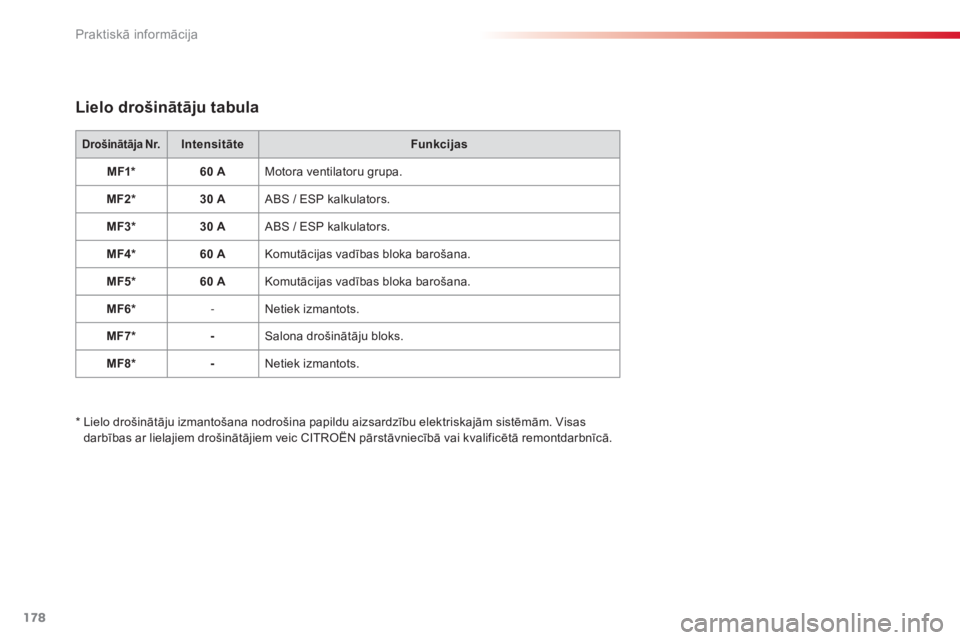

Lielo drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
MF1* 60 AMotora ventilatoru grupa.
MF2* 30 AABS / ESP kalkulators.
MF3* 30 AABS / ESP kalkulators.
MF4* 60 AKomutācijas vadības bloka barošana.
MF5* 60 AKomutācijas vadības bloka barošana.
MF6* -Netiek izmantots.
MF7* -Salona drošinātāju bloks.
MF8* -Netiek izmantots.
*

L

ielo drošinātāju izmantošana nodrošina papildu aizsardzību elektriskajām sistēmām. Visas
darbības ar lielajiem drošinātājiem veic CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.
