CITROEN C3 PICASSO 2015 Upute Za Rukovanje (in Croatian)

04-14

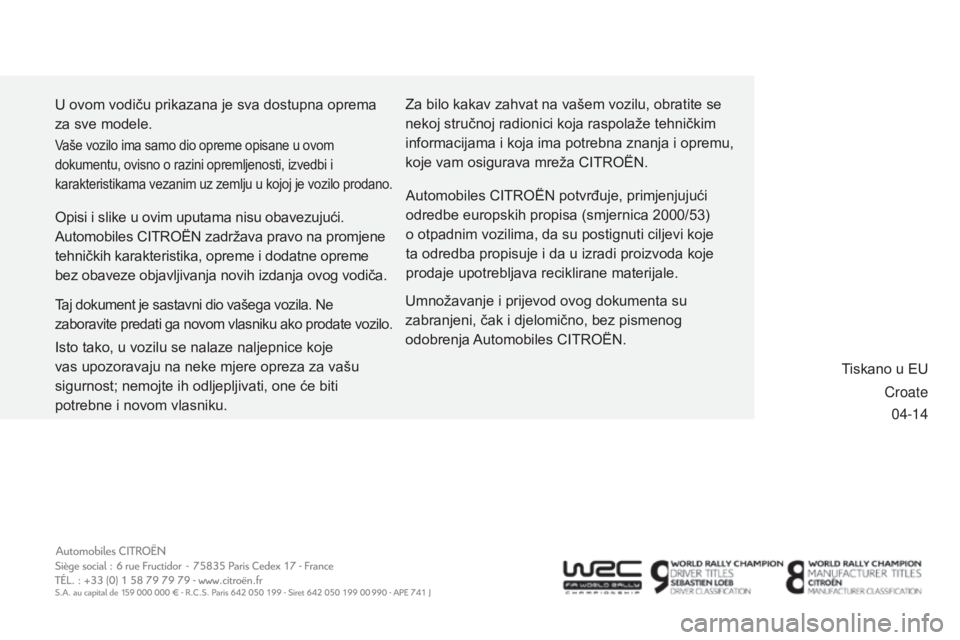

U ovom vodiču prikazana je sva dostupna oprema
za sve modele.
Umnožavanje i prijevod ovog dokumenta su
zabranjeni, čak i djelomično, bez pismenog
odobrenja
a

utomobiles C
i
T
ro
Ë
n
.
Vaše vozilo ima samo dio opreme opisane u ovom
dokumentu, ovisno o razini opremljenosti, izvedbi i
karakteristikama vezanim uz zemlju u kojoj je vozilo prodano.
opisi i slike u ovim uputama nisu obavezujući.
a

utomobiles C i T ro Ë n zadržava pravo na promjene
tehničkih karakteristika, opreme i dodatne opreme
bez obaveze objavljivanja novih izdanja ovog vodiča.
Taj dokument je sastavni dio vašega vozila. ne
zaboravite predati ga novom vlasniku ako prodate vozilo.
isto tako, u vozilu se nalaze naljepnice koje
vas upozoravaju na neke mjere opreza za vašu
sigurnost; nemojte ih odljepljivati, one će biti
potrebne i novom vlasniku.
a
utomobiles C i T ro Ë n potvrđuje, primjenjujući
odredbe europskih propisa (smjernica 2000/53)
o otpadnim vozilima, da su postignuti ciljevi koje
ta odredba propisuje i da u izradi proizvoda koje
prodaje upotrebljava reciklirane materijale.
Tiskano u e U
Croate
z
a bilo kakav zahvat na vašem vozilu, obratite se
nekoj stručnoj radionici koja raspolaže tehničkim
informacijama i koja ima potrebna znanja i opremu,
koje vam osigurava mreža C i T ro Ë n .

CRÉATIVE TECHNOLOGIE
2014 – DOCUMENTATION DE BORD4Dconcept
Diadeis
Entagos
14C3o.0230
Croate

1

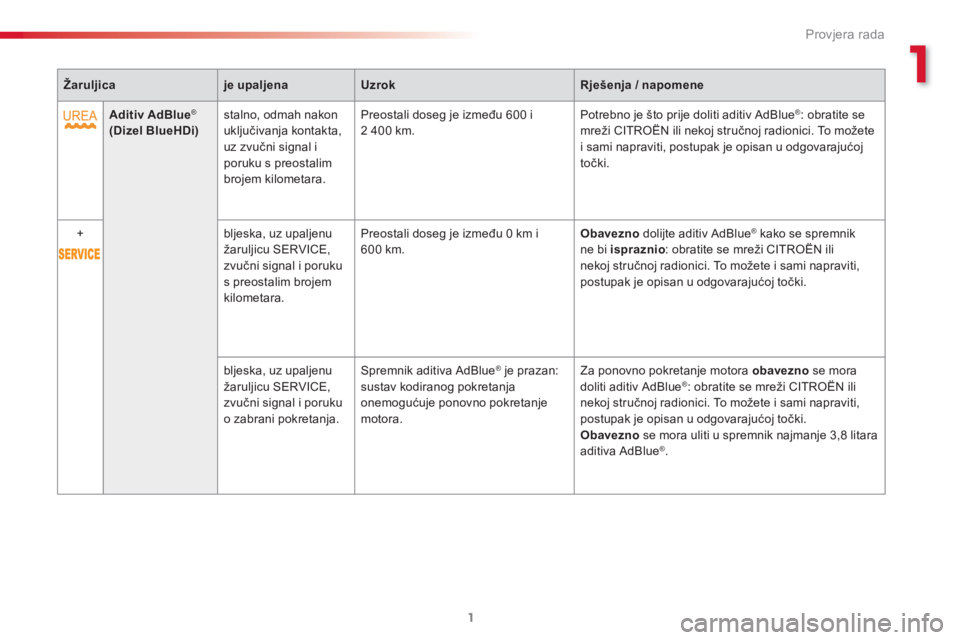

Provjera rada
1


Žaruljica



je upaljena



Uzrok



Rješenja / napomene






Aditiv AdBlue
®


(Dizel BlueHDi)


stalno, odmah nakon
uključivanja kontakta,
uz zvučni signal i
poruku s preostalim
brojem kilometara. Preostali doseg je između 600 i
2 400 km. Potrebno je što prije doliti aditiv AdBlue ®
: obratite se
mreži CITROËN ili nekoj stručnoj radionici. To možete
i sami napraviti, postupak je opisan u odgovarajućoj
točki.

+
bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
s preostalim brojem
kilometara. Preostali doseg je između 0 km i
600 km.
Obavezno
dolijte aditiv AdBlue
®
kako se spremnik
ne bi ispraznio
: obratite se mreži CITROËN ili
nekoj stručnoj radionici. To možete i sami napraviti,
postupak je opisan u odgovarajućoj točki.

bljeska, uz upaljenu
žaruljicu SERVICE,
zvučni signal i poruku
o zabrani pokretanja. Spremnik aditiva AdBlue
®
je prazan:
sustav kodiranog pokretanja
onemogućuje ponovno pokretanje
motora. Za ponovno pokretanje motora obavezno
se mora
doliti aditiv AdBlue ® : obratite se mreži CITROËN ili
nekoj stručnoj radionici. To možete i sami napraviti,
postupak je opisan u odgovarajućoj točki.

Obavezno
se mora uliti u spremnik najmanje 3,8 litara
aditiva AdBlue
® .

Provjera rada
2


Žaruljica



je upaljena



Uzrok



Rješenja / napomene



+
+

Sustav
pročišćavanja
SCR

(Dizel BlueHDi)


stalno, odmah nakon
uključivanja kontakta, uz
upaljene žaruljice SERVICE
i sustava autodijagnostike
motora, zvučni signal i poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR. Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.

bljeska, odmah nakon
uključivanja kontakta, uz
upaljene žaruljice SERVICE
i sustava autodijagnostike
motora, zvučni signal i poruku
s preostalim dosegom. Nakon potvrde neispravnosti sustava
pročišćavanja, još možete prijeći
1 100 km do uključivanja sustava
kodiranog pokretanja motora. Obratite se što prije
mreži CITROËN ili nekoj
stručnoj radionici kako se spremnik aditiva ne
bi ispraznio
.

bljeska, odmah nakon
uključivanja kontakta, uz
upaljene žaruljice SERVICE
i sustava autodijagnostike
motora, zvučni signal i poruku. Prekoračili ste dopušteni broj
kilometara nakon potvrde
neispravnosti sustava pročišćavanja:
sustav kodiranog pokretanja
onemoguć
uje ponovno pokretanje
motora. Za ponovno pokretanje motora obavezno

se morate obratiti mreži CITROËN ili nekoj
stručnoj radionici.

1
Provjera rada
3

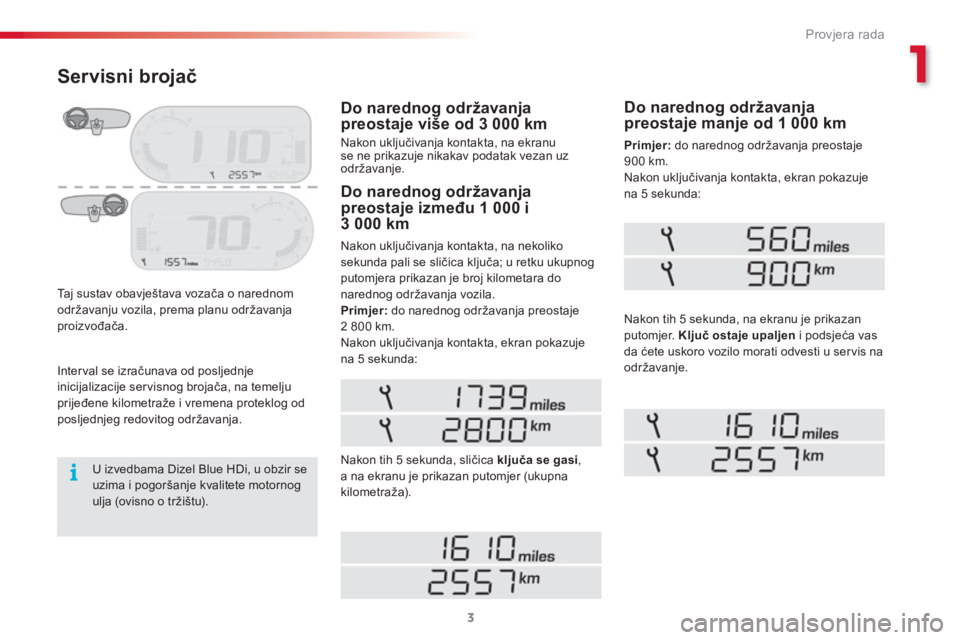

Taj sustav obavještava vozača o narednom
održavanju vozila, prema planu održavanja
proizvođača.


Do narednog održavanja
preostaje između 1 000 i
3 000 km
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa; u retku ukupnog
putomjera prikazan je broj kilometara do
narednog održavanja vozila.

Primjer:
do narednog održavanja preostaje
2 800 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:


Do narednog održavanja
preostaje manje od 1 000 km

Primjer:
do narednog održavanja preostaje
900 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:

Nakon tih 5 sekunda, sličica ključa se gasi
,
a na ekranu je prikazan putomjer (ukupna
kilometraža).
Nakon tih 5 sekunda, na ekranu je prikazan
putomjer. Ključ ostaje upaljen
i podsjeća vas
da ćete uskoro vozilo morati odvesti u servis na
održavanje.


Do narednog održavanja
preostaje više od 3 000 km
Nakon uključivanja kontakta, na ekranu
se ne prikazuje nikakav podatak vezan uz
održavanje.








Servisni brojač


Interval se izračunava od posljednje
inicijalizacije ser visnog brojača, na temelju
prijeđene kilometraže i vremena proteklog od
posljednjeg redovitog održavanja.

U izvedbama Dizel Blue HDi, u obzir se
uzima i pogoršanje kvalitete motornog
ulja (ovisno o tržištu).

Provjera rada
4
Nakon svakog uključivanja kontakta ključ
bljeska
5 sekunda upozoravajući vas da je
hitno potrebno obaviti redovito održavanje.

Primjer:
rok za redovito održavanje istekao je
prije 300 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:

Nakon tih 5 sekunda, na ekranu je prikazan
putomjer. Ključ ostaje stalno upaljen
.

U izvedbama Dizel Blue HDi, osim tog
upozorenja, žaruljica "Ser vice" stalno
je upaljena, odmah nakon uključivanja
kontakta.
Na preostalu kilometražu do održavanja
može utjecati vremenski faktor, ovisno o
tome koliko se vozilo koristi.
Ta k o s e k l j uč može upaliti i nakon isteka
inter vala od posljednjeg održavanja,
navedenog u planu održavanja
proizvođača.
U izvedbama Dizel Blue HDi, ključ se
može i ranije upaliti, ovisno o razini
pogoršanja kvalitete motornog ulja
(ovisno o tržištu).
Pogoršanje kvalitete motornog ulja ovisi
o uvjetima korištenja vozila.



Prekoračen rok za održavanje

10
Provjere
5

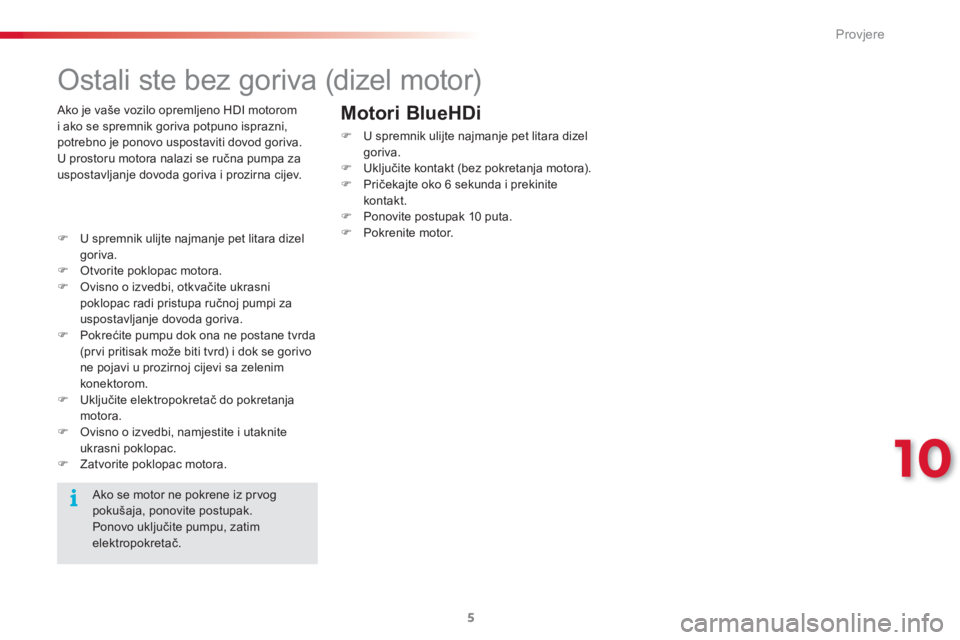

Ostali ste bez goriva (dizel motor)




)
U spremnik ulijte najmanje pet litara dizel
goriva.

)
Otvorite poklopac motora.

)
Ovisno o izvedbi, otkvačite ukrasni
poklopac radi pristupa ručnoj pumpi za
uspostavljanje dovoda goriva.

)
Pokrećite pumpu dok ona ne postane tvrda
(pr vi pritisak može biti tvrd) i dok se gorivo
ne pojavi u prozirnoj cijevi sa zelenim
konektorom.

)
Uključite elektropokretač do pokretanja
motora.

)
Ovisno o izvedbi, namjestite i utaknite
ukrasni poklopac.

)
Zatvorite poklopac motora.
Ako se motor ne pokrene iz pr vog
pokušaja, ponovite postupak.
Ponovo uključite pumpu, zatim
elektropokretač.






Motori BlueHDi



)
U spremnik ulijte najmanje pet litara dizel
goriva.

)
Uključite kontakt (bez pokretanja motora).

)
Pričekajte oko 6 sekunda i prekinite
kontakt.

)
Ponovite postupak 10 puta.

)
Pokrenite motor.
Ako je vaše vozilo opremljeno HDI motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je ponovo uspostaviti dovod goriva.
U prostoru motora nalazi se ručna pumpa za
uspostavljanje dovoda goriva i prozirna cijev.

Praktične informacije
6

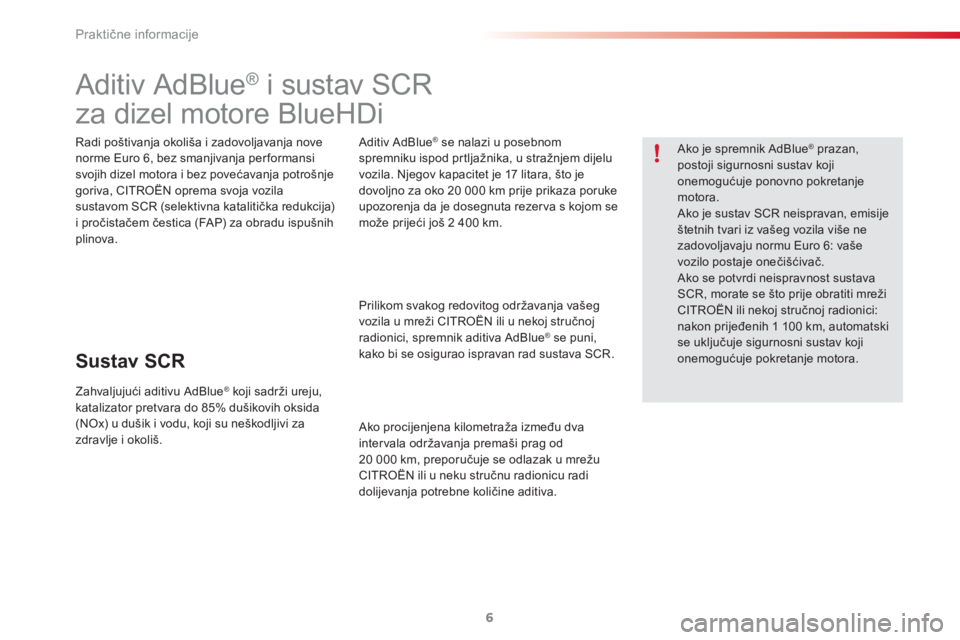

Aditiv AdBlue ®
i sustav SCR
za dizel motore BlueHDi


Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.



Sustav SCR


Zahvaljujući aditivu AdBlue ®
koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš.
Ako je spremnik AdBlue
®
prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1 100 km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.

Aditiv AdBlue ®
se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17 litara, što je
dovoljno za oko 20 000 km prije prikaza poruke
upozorenja da je dosegnuta rezer va s kojom se
može prijeći još 2 400 km.

Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.

Ako procijenjena kilometraža između dva
inter vala održavanja premaši prag od
20 000 km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva.

11
Praktične informacije
7

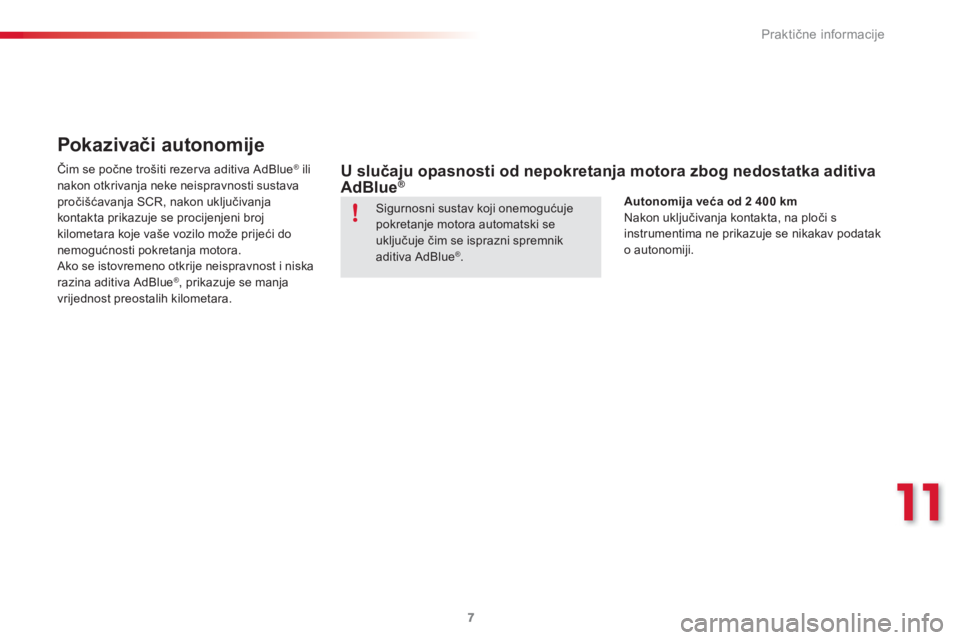

Pokazivači autonomije


Čim se počne trošiti rezer va aditiva AdBlue ®
ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
® , prikazuje se manja
vrijednost preostalih kilometara.




U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva
AdBlue ®

Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
® .



Autonomija veća od 2 400 km

Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o autonomiji.

Praktične informacije
8

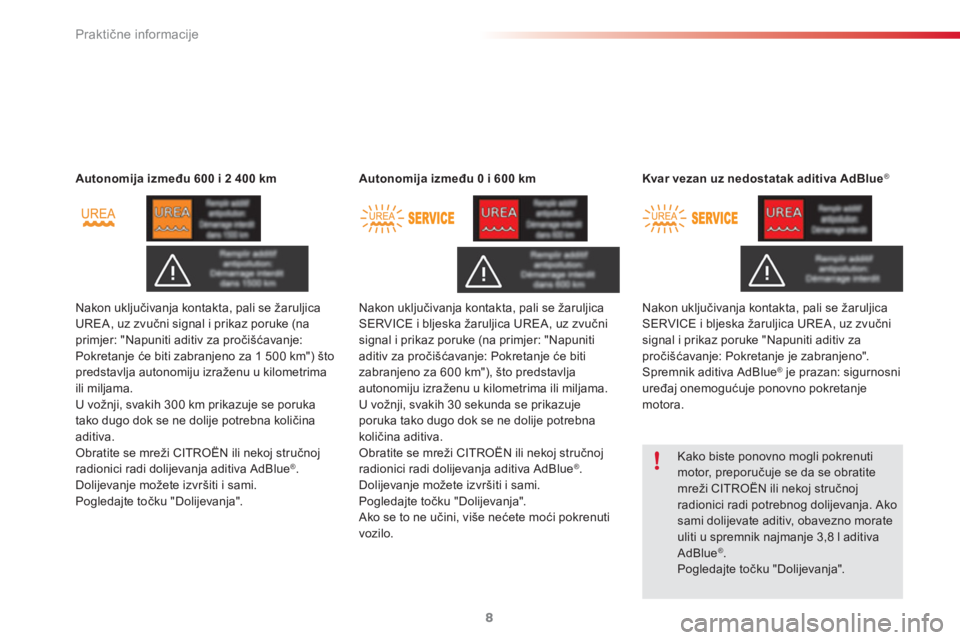

Autonomija između 600 i 2 400 km

Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km") što
predstavlja autonomiju izraženu u kilometrima
ili miljama.
U vožnji, svakih 300 km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
® .
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".

Autonomija između 0 i 600 km

Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja
autonomiju izraženu u kilometrima ili miljama.
U vožnji, svakih 30 sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue ® .
Dolijevanje možete izvršiti i sami.
Pogledajte točku "Dolijevanja".
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
®
je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora.

Kvar vezan uz nedostatak aditiva AdBlue
®



Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja. Ako
sami dolijevate aditiv, obavezno morate
uliti u spremnik najmanje 3,8 l aditiva
AdBlue
® .
Pogledajte točku "Dolijevanja".
