CITROEN C4 2014 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C4, Model: CITROEN C4 2014Pages: 340, PDF Size: 11.17 MB
Page 11 of 340
9
C4-2_hu_Chap00b_vue-ensemble_ed01-2014
9
C4-2_hu_Chap00b_vue-ensemble_ed01-2014

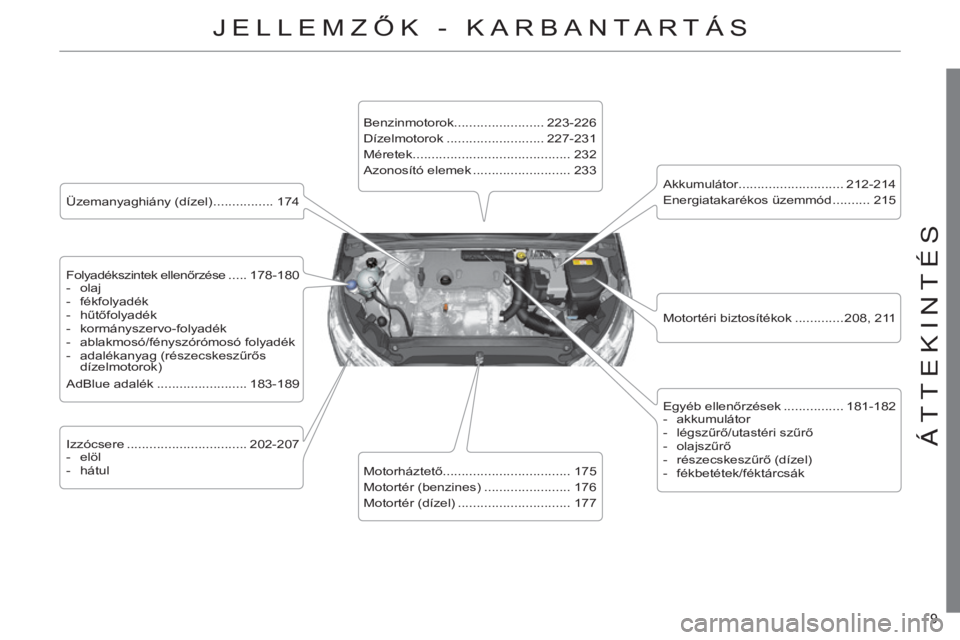

JELLEMzőK - KARBANTARTáS
Üzemanyaghiány (dízel) ................ 174
Folyadékszintek ellenőrzése
..... 178-180
-
olaj
-
fékfolyadék
-
hűtőfolyadék
-
kormányszervo-folyadék
-
ablakmosó/fényszórómosó folyadék
-
adalékanyag (részecskeszűrős
dízelmotorok)
AdBlue adalék
........................ 183-189
Izzócsere
................................ 202-207
-
elöl
-
hátul Benzinmotorok........................ 223-226
Dízelmotorok
.......................... 227-231
Méretek.......................................... 232
Azonosító elemek
.......................... 233
Motorháztető.................................. 175
Motortér (benzines)
....................... 176
Motortér (dízel)
.............................. 177Egyéb ellenőrzések
................ 181-182
-
akkumulátor
-
légszűrő/utastéri szűrő
-
olajszűrő
-
részecskeszűrő (dízel)
-
fékbetétek/féktárcsák
Akkumulátor............................ 212-214
Energiatakarékos üzemmód
.......... 215
Motortéri biztosítékok
............. 208, 21
1
\301TTEKINT\311S
Page 12 of 340
10

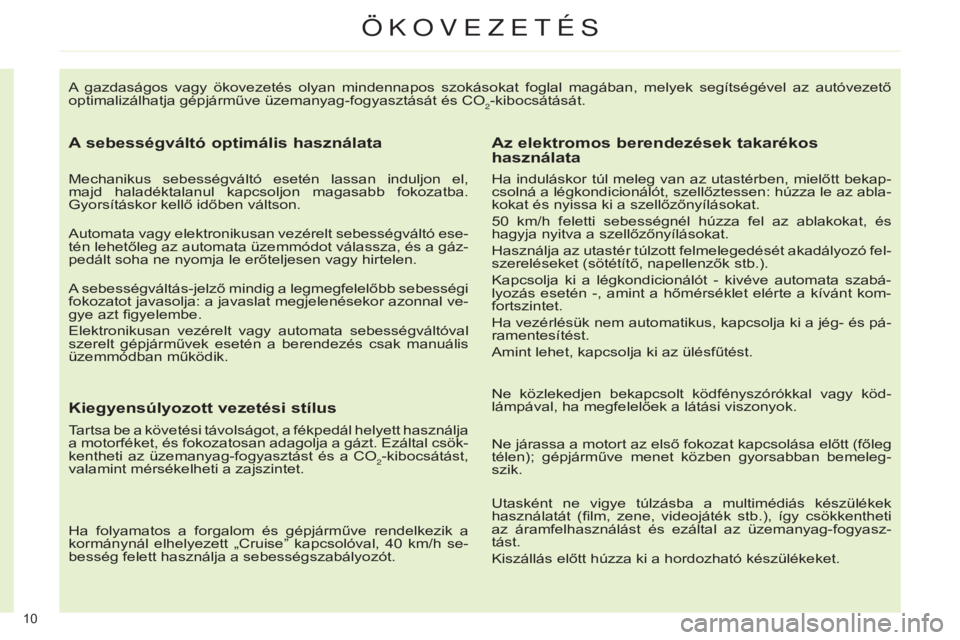

A gazdaságos vagy ökovezetés olyan mindennapos szokásokat foglal magában, melyek segítségével az autóvezető
optimalizálhatja gépjárműve üzemanyag-fogyasztását és CO
2-kibocsátását.
A sebességváltó optimális használata
Mechanikus sebességváltó esetén lassan induljon el,
majd haladéktalanul kapcsoljon magasabb fokozatba.
Gyorsításkor kellő időben váltson.
Automata vagy elektronikusan vezérelt sebességváltó ese-
tén lehetőleg az automata üzemmódot válassza, és a gáz-
pedált soha ne nyomja le erőteljesen vagy hirtelen.
Kiegyensúlyozott vezetési stílus
Tartsa be a követési távolságot, a fékpedál helyett használja
a motorféket, és fokozatosan adagolja a gázt. Ezáltal csök-
kentheti az üzemanyag-fogyasztást és a CO
2-kibocsátást,
valamint mérsékelheti a zajszintet.
Ha folyamatos a forgalom és gépjárműve rendelkezik a
kormánynál elhelyezett „Cruiseˮ kapcsolóval, 40
km/h
se-
besség felett használja a sebességszabályozót.
Az elektromos berendezések takarékos
használata
Ha induláskor túl meleg van az utastérben, mielőtt bekap-
csolná a légkondicionálót, szellőztessen: húzza le az abla-
kokat és nyissa ki a szellőzőnyílásokat.
50
km/h
feletti sebességnél húzza fel az ablakokat, és
hagyja nyitva a szellőzőnyílásokat.
Használja az utastér túlzott felmelegedését akadályozó fel-
szereléseket (sötétítő, napellenzők stb.).
Kapcsolja ki a légkondicionálót - kivéve automata szabá-
lyozás esetén -, amint a hőmérséklet elérte a kívánt kom-
fortszintet.
Ha vezérlésük nem automatikus, kapcsolja ki a jég- és pá-
ramentesítést.
Amint lehet, kapcsolja ki az ülésfűtést.
Ne közlekedjen bekapcsolt ködfényszórókkal vagy köd-
lámpával, ha megfelelőek a látási viszonyok.
Ne járassa a motort az első fokozat kapcsolása előtt (főleg
télen); gépjárműve menet közben gyorsabban bemeleg-
szik.
Utasként ne vigye túlzásba a multimédiás készülékek
használatát (film, zene, videojáték stb.), így csökkentheti
az áramfelhasználást és ezáltal az üzemanyag-fogyasz-
tást.
Kiszállás előtt húzza ki a hordozható készülékeket.
ÖKovezetés
A sebességváltás-jelző mindig a legmegfelelőbb sebességi
fokozatot javasolja: a javaslat megjelenésekor azonnal ve-
gye azt figyelembe.
Elektronikusan vezérelt vagy automata sebességváltóval
szerelt gépjárművek esetén a berendezés csak manuális
üzemmódban működik.
Page 13 of 340
11
ÖKovezetés

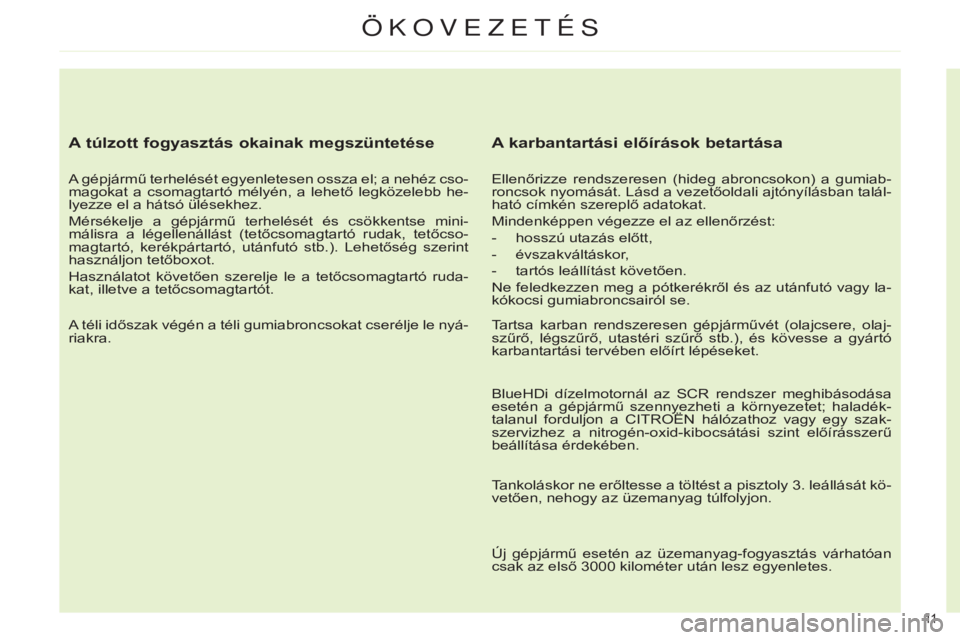

A túlzott fogyasztás okainak megszüntetése
A gépjármű terhelését egyenletesen ossza el; a nehéz cso-
magokat a csomagtartó mélyén, a lehető legközelebb he-
lyezze el a hátsó ülésekhez.
Mérsékelje a gépjármű terhelését és csökkentse mini-
málisra a légellenállást (tetőcsomagtartó rudak, tetőcso-
magtartó, kerékpártartó, utánfutó stb.). Lehetőség szerint
használjon tetőboxot.
Használatot követően szerelje le a tetőcsomagtartó ruda-
kat, illetve a tetőcsomagtartót.
A téli időszak végén a téli gumiabroncsokat cserélje le nyá-
riakra.
A karbantartási előírások betartása
Ellenőrizze rendszeresen (hideg abroncsokon) a gumiab-
roncsok nyomását. Lásd a vezetőoldali ajtónyílásban talál-
ható címkén szereplő adatokat.
Mindenképpen végezze el az ellenőrzést:
-
hosszú utazás előtt,
-
évszakváltáskor
,
-
tartós leállítást követően.
Ne
feledkezzen meg a pótkerékről és az utánfutó vagy la-
kókocsi gumiabroncsairól se.
Tartsa karban rendszeresen gépjárművét (olajcsere, olaj-
szűrő, légszűrő, utastéri szűrő stb.), és kövesse a gyártó
karbantartási tervében előírt lépéseket.
BlueHDi dízelmotornál az SCR rendszer meghibásodása
esetén a gépjármű szennyezheti a környezetet; haladék-
talanul forduljon a CITROËN hálózathoz vagy egy szak-
szervizhez a nitrogén-oxid-kibocsátási szint előírásszerű
beállítása érdekében.
Tankoláskor ne erőltesse a töltést a pisztoly 3. leállását kö-
vetően, nehogy az üzemanyag túlfolyjon.
Új gépjármű esetén az üzemanyag-fogyasztás várhatóan
csak az első 3000
kilométer után lesz egyenletes.
Page 14 of 340
12
C4-2_hu_Chap01_controle-de-marche_ed01-2014
KÉTSZÍNŰ MŰSZERcSOPORT (AUTÓRÁDIÓ NÉLKüLI VÁLTOZAT)
Műszerek és kijelzők
1. Fordulatszámmérő (x 1000 1/ford
vagy f/p)
2.
Sebességváltás-jelző
vagy - elekt-
ronikusan vezérelt és automata se-
bességváltónál - a váltókar helyzete
és a kapcsolt sebességfokozat
3.
A
sebességszabályozó vagy a se-
bességkorlátozó funkció utasításai
4.
Digitális
sebességjelző (km/h vagy
mph)
5.
Motorolajszint-jelző 6.
Karbantartásjelző
(km vagy mérföld), majd
összkilométer-számláló
A
két funkció egymás után jelenik
meg a gyújtás ráadásakor.
A
műszerfal-világítás kijelzője (beál-
lítás közben)
7.
Napi
kilométer-számláló (km vagy
mérföld)
8.
Üzemanyagszint-mérő
és minimális
szintre figyelmeztető visszajelzés
(változattól függően a vagy b)
9.
Pontos idő
Vezérlőgombok
A. A műszerfal-világítás szabályozója (éjszakai üzemmódban működik)
B.
A
karbantartásjelző adatainak meg-
jelenítése
A
karbantartásjelző vagy a napi kilo-
méter-számláló lenullázása
A és B.
A
pontos idő beállítása és a
mértékegységek kiválasztása
1
A MŰKÖDÉS ELLENőRzÉSE
Page 15 of 340
13
C4-2_hu_Chap01_controle-de-marche_ed01-2014
KÉTSZÍNŰ MŰSZERcSOPORT (AUTÓRÁDIÓVAL RENDELKEZŐ VÁL
TOZAT )
Műszerek és kijelzők
A. A műszerfal-világítás szabályozója (éjszakai üzemmódban működik)
B.
A
karbantartásjelző adatainak meg-
jelenítése
A
karbantartásjelző vagy a napi kilo-
méter-számláló lenullázása
7.
Karbantartásjelző
(km vagy mérföld), majd
összkilométer-számláló
A
gyújtás ráadásakor a két funkció
egymás után jelenik meg.
A
műszerfal-világítás kijelzője (beál-
lítás közben)
8.
Napi
kilométer-számláló (km vagy
mérföld)
9.
Üzemanyagszint-mérő
és minimális
szintre figyelmeztető visszajelzés
(változattól függően a vagy b)
10.
Hatótávolság
(km vagy mérföld) a
rendelkezésre álló üzemanyag (a)
vagy az AdBlue adalék és az SCR
rendszer (b) függvényében
Vezérlőgombok
1. Fordulatszámmérő (x 1000 1/perc
vagy f/p)
2.
Sebességváltás-jelző
vagy - elekt-
ronikusan vezérelt és automata se-
bességváltónál - a váltókar helyzete
és a kapcsolt sebességfokozat
3.
Analóg sebességjelző (km/h vagy mph)
4. A sebességszabályozó vagy a se- bességkorlátozó funkció utasításai
5.
Digitális sebességjelző (km/h vagy mph)
6. Motorolajszint-jelző
1
A MŰKÖDÉS ELLENőRzÉSE
Page 16 of 340
14
C4-2_hu_Chap01_controle-de-marche_ed01-2014
ÁLLÍThATÓ SZÍNŰ MŰSZERcSOPORT (AUTÓRÁDIÓVAL VAGY NAVIGÁ c IÓS RENDSZERREL RENDELKEZŐ
VÁLTOZAT )
1. Fordulatszámmérő (x 1000 1/perc
vagy f/p)
2.
Sebességváltás-jelző
vagy - elekt-
ronikusan vezérelt és automata se-
bességváltónál - a váltókar helyzete
és a kapcsolt sebességfokozat
3.
Analóg
sebességjelző (km/h vagy
mph)
4.
A
sebességszabályozó vagy a se-
bességkorlátozó funkció utasításai
5.
Digitális
sebességjelző (km/h vagy
mph)
6.
Motorolajszint-jelző A.
A műszerek háttérszínének kivá-
lasztása
B.
A
kijelzők háttérszínének kiválasz-
tása
C.
A
műszerfal-világítás szabályozója
(éjszakai üzemmódban működik)
D.
A
karbantartásjelző adatainak meg-
jelenítése
A
karbantartásjelző vagy a napi kilo-
méter-számláló lenullázása
Műszerek és kijelzők
7. Karbantartásjelző
(km vagy mérföld), majd
összkilométer-számláló
A
gyújtás ráadásakor a két funkció
egymás után jelenik meg.
A
műszerfal-világítás kijelzője (beál-
lítás közben)
8.
Napi kilométer-számláló
9.
Üzemanyagszint-mérő
és minimális
szintre figyelmeztető visszajelzés
10.
Hatótávolság
(km vagy mérföld) a
rendelkezésre álló üzemanyag (a)
vagy az AdBlue adalék és az SCR
rendszer (b) függvényében
Vezérlőgombok
1
A MŰKÖDÉS ELLENőRzÉSE
Page 17 of 340
15
C4-2_hu_Chap01_controle-de-marche_ed01-2014

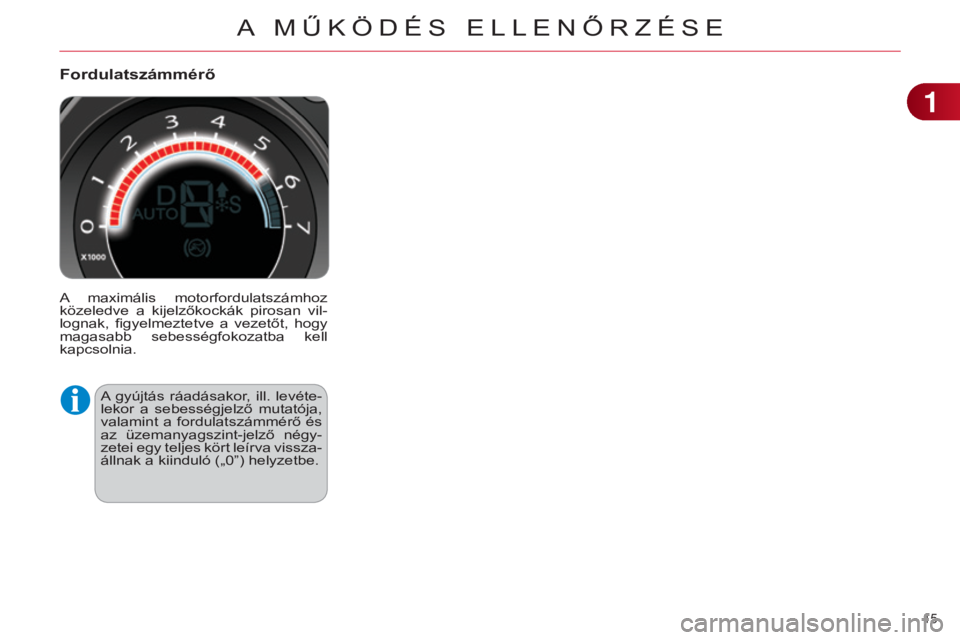

Fordulatszámmérő
A maximális motorfordulatszámhoz
közeledve a kijelzőkockák pirosan vil-
lognak, figyelmeztetve a vezetőt, hogy
magasabb sebességfokozatba kell
kapcsolnia.A gyújtás ráadásakor, ill. levéte-
lekor a sebességjelző mutatója,
valamint a fordulatszámmérő és
az üzemanyagszint-jelző négy-
zetei egy teljes kört leírva vissza-
állnak a kiinduló („0ˮ) helyzetbe.
1
A MŰKÖDÉS ELLENőRzÉSE
Page 18 of 340
16
C4-2_hu_Chap01_controle-de-marche_ed01-2014

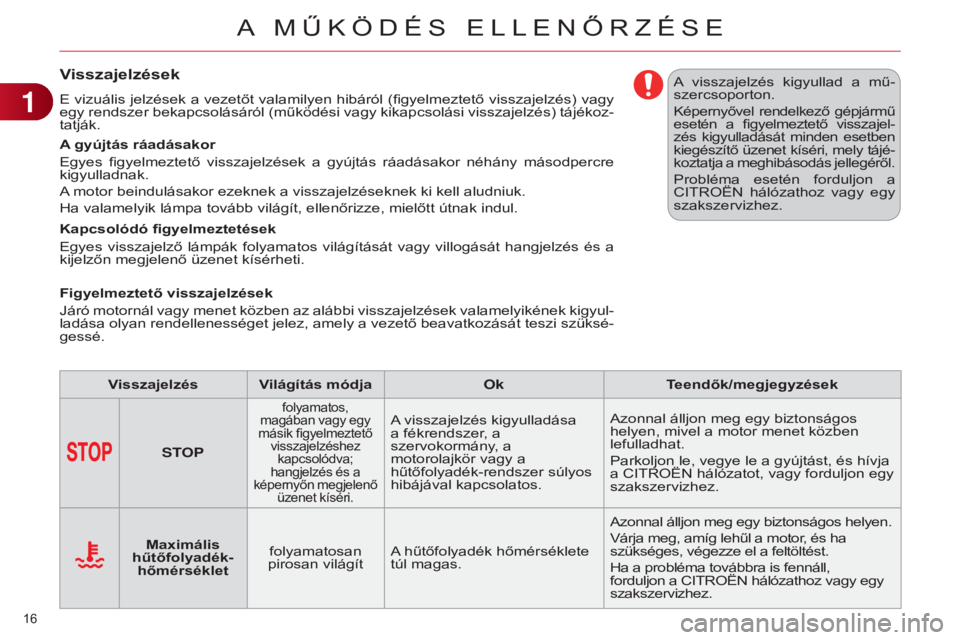

Visszajelzések
E vizuális jelzések a vezetőt valamilyen hibáról (figyelmeztető visszajelzés) vagy
egy rendszer bekapcsolásáról (működési vagy kikapcsolási visszajelzés) tájékoz-
tatják.
A gyújtás ráadásakor
Egyes figyelmeztető visszajelzések a gyújtás ráadásakor néhány másodpercre
kigyulladnak.
A motor beindulásakor ezeknek a visszajelzéseknek ki kell aludniuk.
Ha valamelyik lámpa tovább világít, ellenőrizze, mielőtt útnak indul.
Kapcsolódó figyelmeztetések
Egyes visszajelző lámpák folyamatos világítását vagy villogását hangjelzés és a
kijelzőn megjelenő üzenet kísérheti.
Figyelmeztető visszajelzések
Járó motornál vagy menet közben az alábbi visszajelzések valamelyikének kigyul-
ladása olyan rendellenességet jelez, amely a vezető beavatkozását teszi szüksé-
gessé.A visszajelzés kigyullad a mű-
szercsoporton.Képernyővel rendelkező gépjármű
esetén a figyelmeztető visszajel-
zés kigyulladását minden esetben
kiegészítő üzenet kíséri, mely tájé-
koztatja a meghibásodás jellegéről.
Probléma esetén forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.

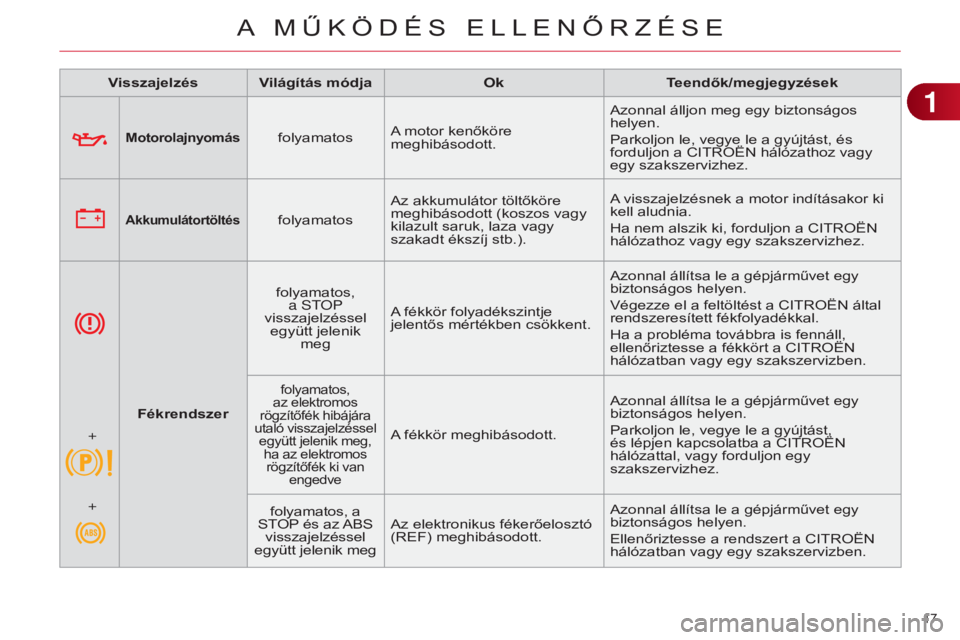

Visszajelzés Világítás módja OkTeendők/megjegyzések
STOP
folyamatos,
magában vagy egy
másik figyelmeztető visszajelzéshez kapcsolódva;
hangjelzés és a
képernyőn megjelenő üzenet kíséri.A visszajelzés kigyulladása
a fékrendszer, a
szervokormány, a
motorolajkör vagy a
hűtőfolyadék-rendszer súlyos
hibájával kapcsolatos. Azonnal álljon meg egy biztonságos
helyen, mivel a motor menet közben
lefulladhat.
Parkoljon le, vegye le a gyújtást, és hívja
a CITROËN hálózatot, vagy forduljon egy
szakszervizhez.
Maximális
hűtőfolyadék- hőmérséklet folyamatosan
pirosan világít A hűtőfolyadék hőmérséklete
túl magas. Azonnal álljon meg egy biztonságos helyen.
Várja meg, amíg lehűl a motor, és ha
szükséges, végezze el a feltöltést.
Ha a probléma továbbra is fennáll,
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
1
A MŰKÖDÉS ELLENőRzÉSE
Page 19 of 340
17
C4-2_hu_Chap01_controle-de-marche_ed01-2014
MotorolajnyomásfolyamatosA motor kenőköre
meghibásodott. Azonnal álljon meg egy biztonságos
helyen.
Parkoljon le, vegye le a gyújtást, és
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Visszajelzés Világítás módja
OkTeendők/megjegyzések
AkkumulátortöltésfolyamatosAz akkumulátor töltőköre
meghibásodott (koszos vagy
kilazult saruk, laza vagy
szakadt ékszíj stb.). A visszajelzésnek a motor indításakor ki
kell aludnia.
Ha nem alszik ki, forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Fékrendszer folyamatos,
a
sto P
visszajelzéssel együtt jelenik meg A fékkör folyadékszintje
jelentős mértékben csökkent. Azonnal állítsa le a gépjárművet egy
biztonságos helyen.
Végezze el a feltöltést a CITROËN által
rendszeresített fékfolyadékkal.
Ha a probléma továbbra is fennáll,
ellenőriztesse a fékkört a CITROËN
hálózatban vagy egy szakszervizben.
+
folyamatos,
az elektromos
rögzítőfék hibájára
utaló visszajelzéssel együtt jelenik meg, ha az elektromos rögzítőfék ki van engedve
A fékkör meghibásodott. Azonnal állítsa le a gépjárművet egy
biztonságos helyen.
Parkoljon le, vegye le a gyújtást,
és lépjen kapcsolatba a CITROËN
hálózattal, vagy forduljon egy
szakszervizhez.
+ folyamatos, a
STOP és az ABS visszajelzéssel
együtt jelenik meg Az elektronikus fékerőelosztó
(REF) meghibásodott. Azonnal állítsa le a gépjárművet egy
biztonságos helyen.
Ellenőriztesse a rendszert a CITROËN
hálózatban vagy egy szakszervizben.
1
A MŰKÖDÉS ELLENőRzÉSE
Page 20 of 340
18
C4-2_hu_Chap01_controle-de-marche_ed01-2014

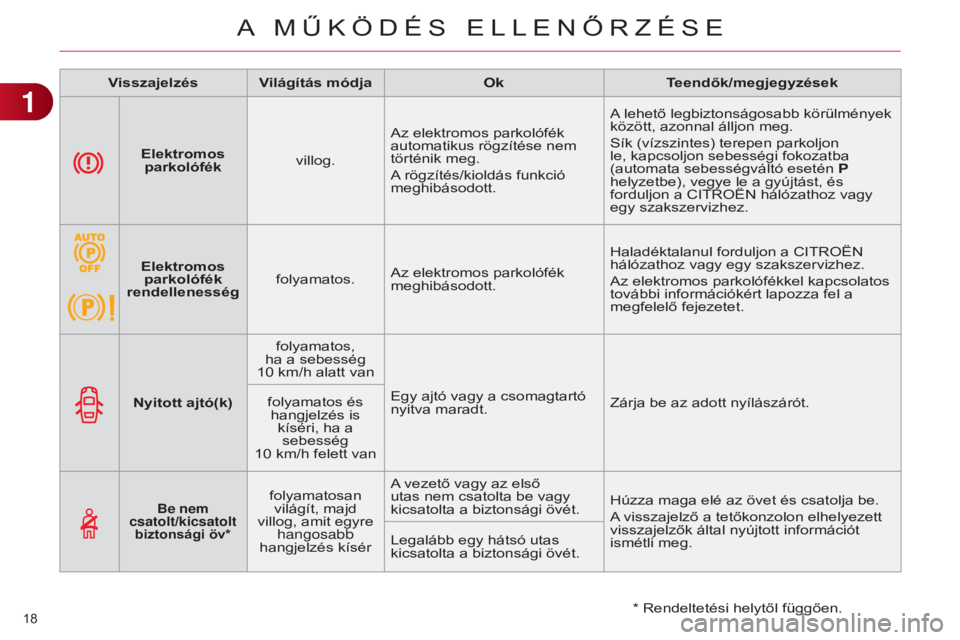

Visszajelzés Világítás módjaOkTeendők/megjegyzések
Nyitott ajtó(k) folyamatos,
ha a sebesség
10
km/h alatt vanEgy ajtó vagy a csomagtartó
nyitva maradt.
z
árja be az adott nyílászárót.
folyamatos és
hangjelzés is kíséri, ha a sebesség
10
km/h felett van
Be nem
csatolt/kicsatolt biztonsági öv*folyamatosan világít, majd
villog, amit egyre hangosabb
hangjelzés kísér A vezető vagy az első
utas nem csatolta be vagy
kicsatolta a biztonsági övét.
Húzza maga elé az övet és csatolja be.
A visszajelző a tetőkonzolon elhelyezett
visszajelzők által nyújtott információt
ismétli meg.
Legalább egy hátsó utas
kicsatolta a biztonsági övét.
* Rendeltetési helytől függően.
Elektromos
parkolófék villog.Az elektromos parkolófék
automatikus rögzítése nem
történik meg.
A rögzítés/kioldás funkció
meghibásodott. A lehető legbiztonságosabb körülmények
között, azonnal álljon meg.
Sík (vízszintes) terepen parkoljon
le, kapcsoljon sebességi fokozatba
(automata sebességváltó esetén P
helyzetbe), vegye le a gyújtást, és
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Elektromos parkolófék
rendellenesség folyamatos.
Az elektromos parkolófék
meghibásodott. Haladéktalanul forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Az elektromos parkolófékkel kapcsolatos
további információkért lapozza fel a
megfelelő fejezetet.
1
A MŰKÖDÉS ELLENőRzÉSE
