Page 111 of 332
109
4
Fahrbetrieb
Sobald das Fahrzeug gestartet ist, können Sie den elektronischen Schlüssel aus der Aussparung Aherausziehen und das Handschuhfachwieder schließen.

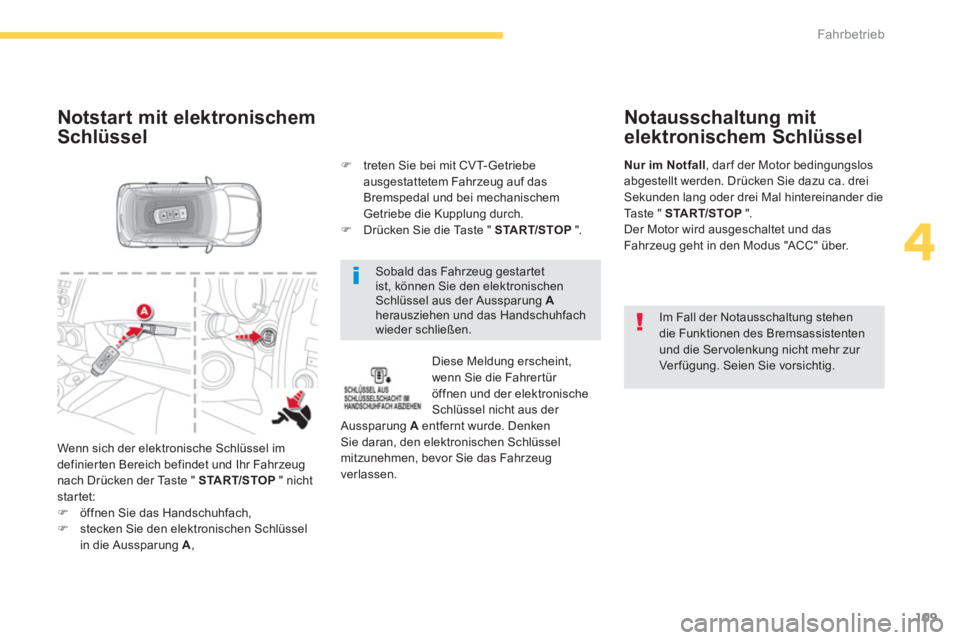

Notstart mit elektronischem
Schlüssel
Diese Meldung erscheint,
wenn Sie die Fahrertür
öffnen und der elektronische Schlüssel nicht aus der
Aussparung Aentfernt wurde. Denken Sie daran, den elektronischen Schlüssel
mitzunehmen, bevor Sie das Fahrzeugverlassen.
) treten Sie bei mit CVT-Getriebe
ausgestattetem Fahrzeug auf dasBremspedal und bei mechanischemGetriebe die Kupplung durch.
) Dr
Page 112 of 332
110
Fahrbetrieb
Diebstahlsicherung
Elektronische Anlasssperre
Die Schlüssel enthalten einen elektronischen
Chip mit einem Geheimcode. Beim Einschalten
der Zündung muss der Code identifizier t
werden, damit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockier t einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhinder t
bei einem Aufbruch des Fahrzeugs, dass
dieses gestartet wird.
Bei einer Funktionsstörung erscheint eine
Meldung im Anzeigefeld des Kombiinstruments.
In diesem Fall startet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an einen
CITROËN-Vertragspartner.
Handbremse anziehen
)
Ziehen Sie den Hebel der Handbremse
bis zum Anschlag an, damit das Fahrzeug
nicht wegrollen kann.
Handbremse
Handbremse lösen
)
Ziehen Sie leicht am Hebel der
Handbremse, drücken Sie auf den
Entriegelungsknopf A
und drücken Sie den
Hebel der Handbremse ganz nach unten.
Während der Fahr t erscheint eine Meldung auf
dem Bildschirm, wenn die Handbremse noch
angezogen ist oder nicht richtig gelöst wurde.
Schlagen Sie beim Parken am
Hang die Räder zum Blockieren in
Richtung Bordstein ein, ziehen Sie die
Handbremse an, legen Sie einen Gang
ein oder bringen Sie bei Fahrzeugen mit
stufenlosem Getriebe den Schalthebel
in Position P
und schalten Sie die
Zündung aus (Modus "OFF").
Page 113 of 332
111
4
Fahrbetrieb

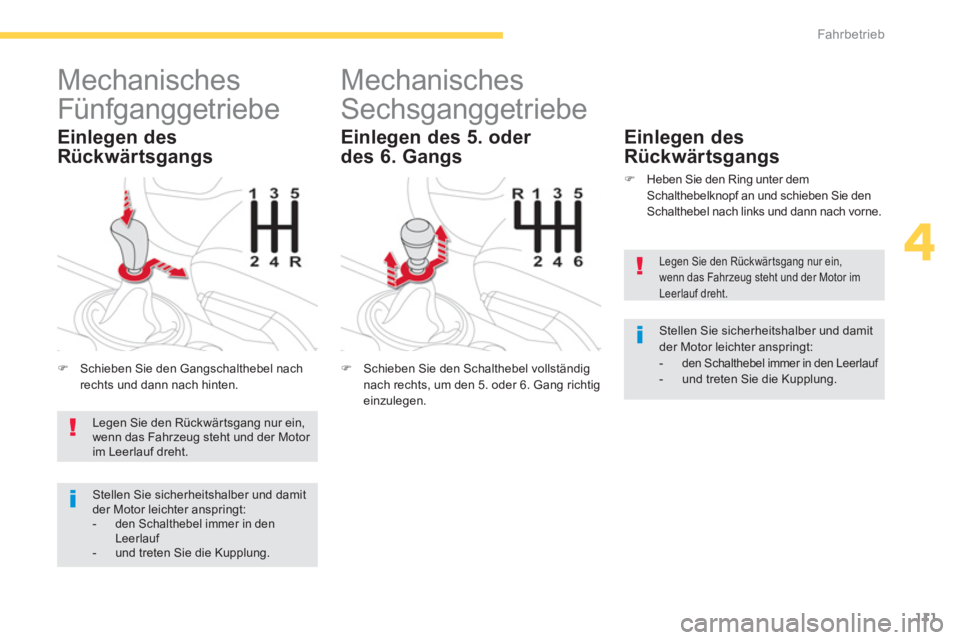

Mechanisches
Fünfganggetriebe
)
Schieben Sie den Gangschalthebel nach
rechts und dann nach hinten.
Einlegen des
Rückwär tsgangs
Mechanisches
Sechsganggetriebe
)
Schieben Sie den Schalthebel vollständig
nach rechts, um den 5. oder 6. Gang richtig
einzulegen.
Einlegen des
Rückwär tsgangs
) Heben Sie den Ring unter dem Schalthebelknopf an und schieben Sie den Schalthebel nach links und dann nach vorne.
Einlegen des 5. oder
des 6. Gangs
Legen Sie den Rückwärtsgang nur ein,
wenn das Fahrzeug steht und der Motor
im Leerlauf dreht.
Stellen Sie sicherheitshalber und damit
der Motor leichter anspringt:
-
den Schalthebel immer in den
Leerlauf
- und treten Sie die Kupplung.
Legen Sie den Rückwärtsgang nur ein,
wenn das Fahrzeug steht und der Motor im
Leerlauf dreht.
Stellen Sie sicherheitshalber und damit
der Motor leichter anspringt:
-
den Schalthebel immer in den Leerlauf
- und treten Sie die Kupplung.
Page 114 of 332
112
Fahrbetrieb

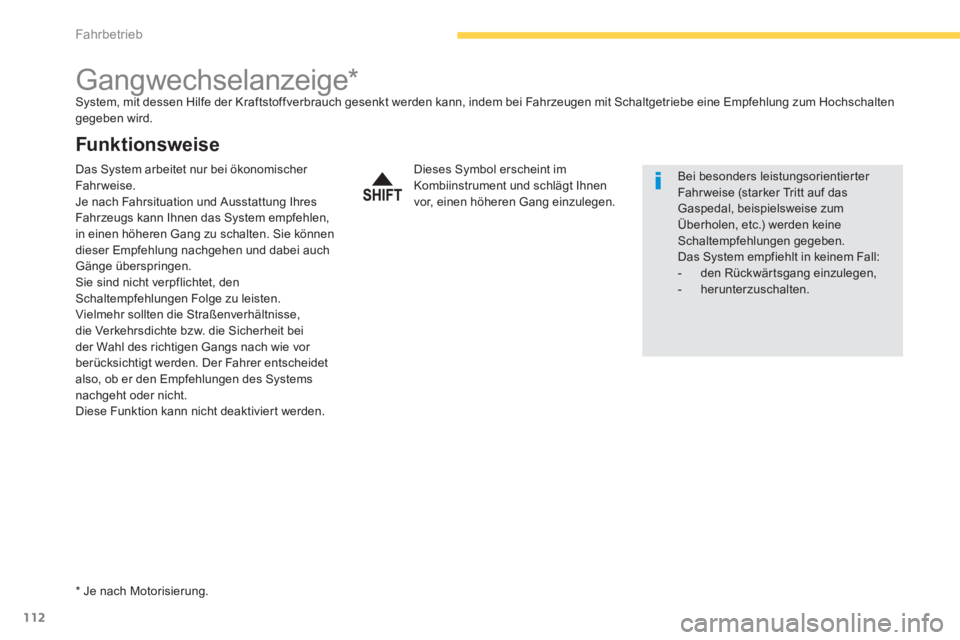

Gangwechselanzeige *
System, mit dessen Hilfe der Kraftstoffverbrauch gesenkt werden kann, indem bei Fahrzeugen mit Schaltgetriebe eine Empfehlung zum Hochschalten
gegeben wird.
Funk tionsweise
* Je nach Motorisierung
.
Dieses Symbol erscheint im
Kombiinstrument und schlägt Ihnen
vor, einen höheren Gang einzulegen.
Bei besonders leistungsorientierter
Fahr weise (starker Tritt auf das
Gaspedal, beispielsweise zum
Überholen, etc.) werden keine
Schaltempfehlungen gegeben.
Das System empfiehlt in keinem Fall:
- den Rückwärtsgang einzulegen,
- herunterzuschalten.
Das System arbeitet nur bei ökonomischer
Fahr weise.
Je nach Fahrsituation und Ausstattung Ihres
Fahrzeugs kann Ihnen das System empfehlen,
in einen höheren Gang zu schalten. Sie können
dieser Empfehlung nachgehen und dabei auch
Gänge überspringen.
Sie sind nicht verpflichtet, den
Schaltempfehlungen Folge zu leisten.
Vielmehr sollten die Straßenverhältnisse,
die Verkehrsdichte bzw. die Sicherheit bei
der Wahl des richtigen Gangs nach wie vor
berücksichtigt werden. Der Fahrer entscheidet
also, ob er den Empfehlungen des Systems
nachgeht oder nicht.
Diese Funktion kann nicht deaktiviert werden.
Page 115 of 332
113
4
Fahrbetrieb
Sie ver fügen dabei über zwei Alternativen:
- Automatikbetrieb mit automatisch
gesteuer ter Gangschaltung durch das
Getriebe und damit ohne Zutun des
Fahrers,
- manueller Betrieb mit Stufenschaltung
durch den Fahrer über die Hebel unter dem
Lenkrad oder den Gangschalthebel.
"CVT"-Getriebe
Das Getriebe enthält die folgenden
Komponenten:
- einen Gangschalthebel 1
an der
Mittelkonsole, um die Betriebsar t zu
wählen, den Rückwärtsgang und den
Leerlauf oder im Stufenschaltbetrieb die
Gänge einzulegen,
- einen Hebel "-" 2
unter dem Lenkrad zum
manuellen Zurückschalten der Gänge,
- einen Hebel "+/OFF" 3
unter dem Lenkrad
zum manuellen Hochschalten der Gänge.
Das Sechsgang-Automatikgetriebe bietet Ihnen wahlweise den Komfort einer Automatikschaltung oder das mit einer Handschaltung verbundene Fahrvergnügen.
Der Modus kann jederzeit geänder t
werden.
Page 116 of 332
114
Fahrbetrieb

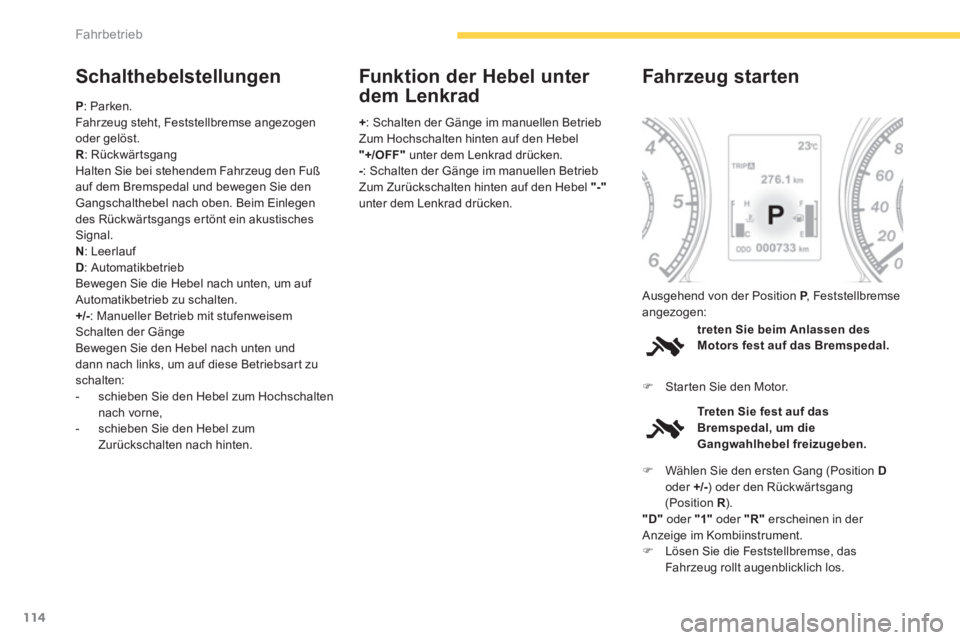

Schalthebelstellungen
P
: Parken.
Fahrzeug steht, Feststellbremse angezogen
oder gelöst.
R
: Rückwärtsgang
Halten Sie bei stehendem Fahrzeug den Fuß
auf dem Bremspedal und bewegen Sie den
Gangschalthebel nach oben. Beim Einlegen
des Rückwärtsgangs ertönt ein akustisches
Signal.
N
: Leerlauf
D
: Automatikbetrieb
Bewegen Sie die Hebel nach unten, um auf
Automatikbetrieb zu schalten.
+/-
: Manueller Betrieb mit stufenweisem
Schalten der Gänge
Bewegen Sie den Hebel nach unten und
dann nach links, um auf diese Betriebsar t zu
schalten:
- schieben Sie den Hebel zum Hochschalten
nach vorne,
- schieben Sie den Hebel zum
Zurückschalten nach hinten.
+
: Schalten der Gänge im manuellen Betrieb
Zum Hochschalten hinten auf den Hebel
"+/OFF"
unter dem Lenkrad drücken.
-
: Schalten der Gänge im manuellen Betrieb
Zum Zurückschalten hinten auf den Hebel "-"
unter dem Lenkrad drücken.
Funktion der Hebel unter
dem Lenkrad
treten
Sie beim Anlassen des
Motors fest auf das Bremspedal.
Fahr zeug star ten
)
Star ten Sie den Motor. Ausgehend von der Position P
, Feststellbremse
angezogen:
Treten Sie fest auf das
Bremspedal, um die
Gangwahlhebel freizugeben.
)
Wählen Sie den ersten Gang (Position D
oder +/-
) oder den Rückwärtsgang
(Position R
).
"D"
oder "1"
oder "R"
erscheinen in der
Anzeige im Kombiinstrument.
)
Lösen Sie die Feststellbremse, das
Fahrzeug rollt augenblicklich los.
Page 117 of 332
115
4
Fahrbetrieb

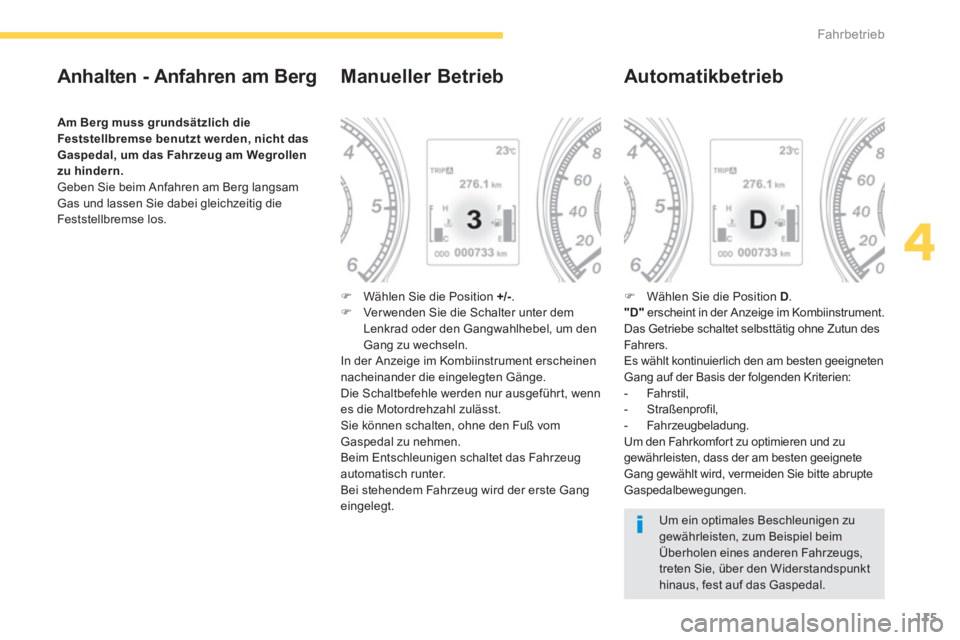

Anhalten - Anfahren am Berg
Am Berg muss grundsätzlich die
Feststellbremse benutzt werden, nicht das
Gaspedal, um das Fahrzeug am Wegrollen
zu hindern.
Geben Sie beim Anfahren am Berg langsam
Gas und lassen Sie dabei gleichzeitig die
Feststellbremse los.
Manueller Betrieb
)
Wählen Sie die Position +/-
.
)
Ver wenden Sie die Schalter unter dem
Lenkrad oder den Gangwahlhebel, um den
Gang zu wechseln.
In der Anzeige im Kombiinstrument erscheinen
nacheinander die eingelegten Gänge.
Die Schaltbefehle werden nur ausgeführt, wenn
es die Motordrehzahl zulässt.
Sie können schalten, ohne den Fuß vom
Gaspedal zu nehmen.
Beim Entschleunigen schaltet das Fahrzeug
automatisch runter.
Bei stehendem Fahrzeug wird der erste Gang
eingelegt.
Automatikbetrieb
)
Wählen Sie die Position D
.
"D"
erscheint in der Anzeige im Kombiinstrument.
Das Getriebe schaltet selbsttätig ohne Zutun des
Fahrers.
Es wählt kontinuierlich den am besten geeigneten
Gang auf der Basis der folgenden Kriterien:
- Fahrstil,
- Straßenprofil,
- Fahrzeugbeladung.
Um den Fahrkomfor t zu optimieren und zu
gewährleisten, dass der am besten geeignete
Gang gewählt wird, vermeiden Sie bitte abrupte
Gaspedalbewegungen.
Um ein optimales Beschleunigen zu
gewährleisten, zum Beispiel beim
Überholen eines anderen Fahrzeugs,
treten Sie, über den Widerstandspunkt
hinaus, fest auf das Gaspedal.
Page 118 of 332
116
Fahrbetrieb

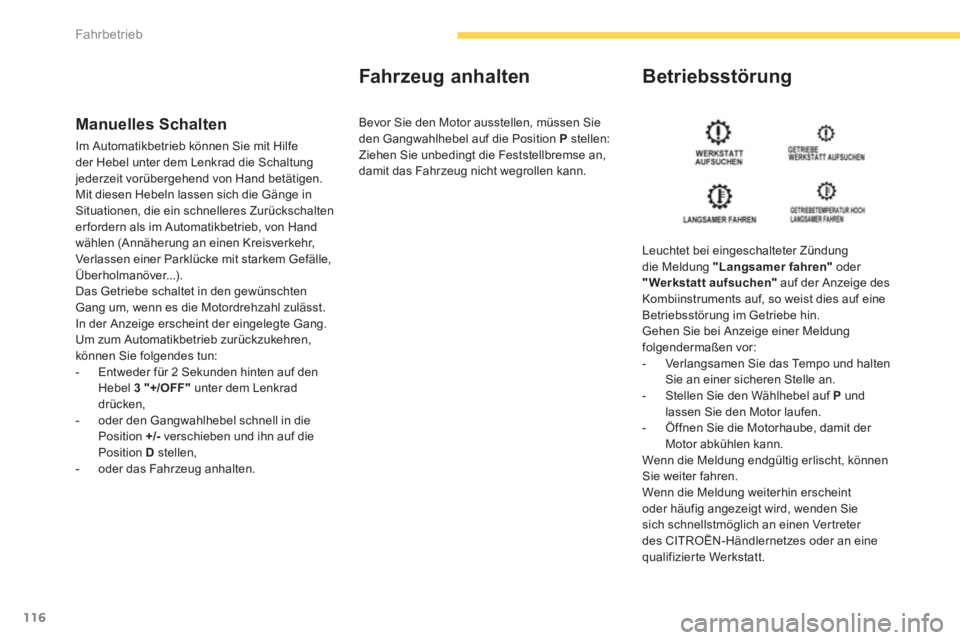

Manuelles Schalten
Im Automatikbetrieb können Sie mit Hilfe
der Hebel unter dem Lenkrad die Schaltung
jederzeit vorübergehend von Hand betätigen.
Mit diesen Hebeln lassen sich die Gänge in
Situationen, die ein schnelleres Zurückschalten
er fordern als im Automatikbetrieb, von Hand
wählen (Annäherung an einen Kreisverkehr,
Verlassen einer Parklücke mit starkem Gefälle,
Überholmanöver...).
Das Getriebe schaltet in den gewünschten
Gang um, wenn es die Motordrehzahl zulässt.
In der Anzeige erscheint der eingelegte Gang.
Um zum Automatikbetrieb zurückzukehren,
können Sie folgendes tun:
- Entweder für 2 Sekunden hinten auf den
Hebel 3
"+/OFF"
unter dem Lenkrad
drücken,
- oder den Gangwahlhebel schnell in die
Position +/-
verschieben und ihn auf die
Position D
stellen,
- oder das Fahrzeug anhalten.
Fahr zeug anhalten
Betriebsstörung
Leuchtet bei eingeschalteter Zündung
die Meldung "Langsamer fahren"
oder
"Werkstatt aufsuchen"
auf der Anzeige des
Kombiinstruments auf, so weist dies auf eine
Betriebsstörung im Getriebe hin.
Gehen Sie bei Anzeige einer Meldung
folgendermaßen vor:
- Verlangsamen Sie das Tempo und halten
Sie an einer sicheren Stelle an.
- Stellen Sie den Wählhebel auf P
und
lassen Sie den Motor laufen.
- Öffnen Sie die Motorhaube, damit der
Motor abkühlen kann.
Wenn die Meldung endgültig erlischt, können
Sie weiter fahren.
Wenn die Meldung weiterhin erscheint
oder häufig angezeigt wird, wenden Sie
sich schnellstmöglich an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Werkstatt. Bevor Sie den Motor ausstellen, müssen Sie
den Gangwahlhebel auf die Position P
stellen:
Ziehen Sie unbedingt die Feststellbremse an,
damit das Fahrzeug nicht wegrollen kann.
Page 119 of 332
117
4
Fahrbetrieb
Entriegelung im Notfall
Wenn die Batterie entladen ist oder wenn der
Blockiermechanismus des Gangwählhebels
beschädigt ist, kann es sein, dass der Hebel in
der Position P
blockiert ist, auch wenn Sie fest
auf das Bremspedal treten. Sie können jedoch, wenn Sie das
Fahrzeug unbedingt bewegen müssen, den
Gangwahlhebel auf folgende Weise freigeben:
)
ziehen Sie die Feststellbremse an,
)
schalten Sie, falls er forderlich, den
Motor aus,
)
ziehen Sie die Kappe A
mit Hilfe eines,
mit einem Tuch abgedeckten, flachen
Schraubendrehers ab,
)
treten Sie fest auf das Bremspedal,
)
drehen Sie die Zündung auf die Position
ACC (Modus ACC, wenn Ihr Fahrzeug mit
dem Keyless-System ausgestattet ist),
)
führen Sie den Schraubendreher in die
Öffnung ein,
)
während Sie den Schraubendreher nach
unten drücken, verschieben Sie den
Gangwahlhebel in die Position N
.
Wenden Sie sich unbedingt an einen Vertreter desCITROËN-Händlernetzesoder an eine qualifizier te Werkstatt,um das System überprüfen zu lassen.
Page 120 of 332
118
Fahrbetrieb

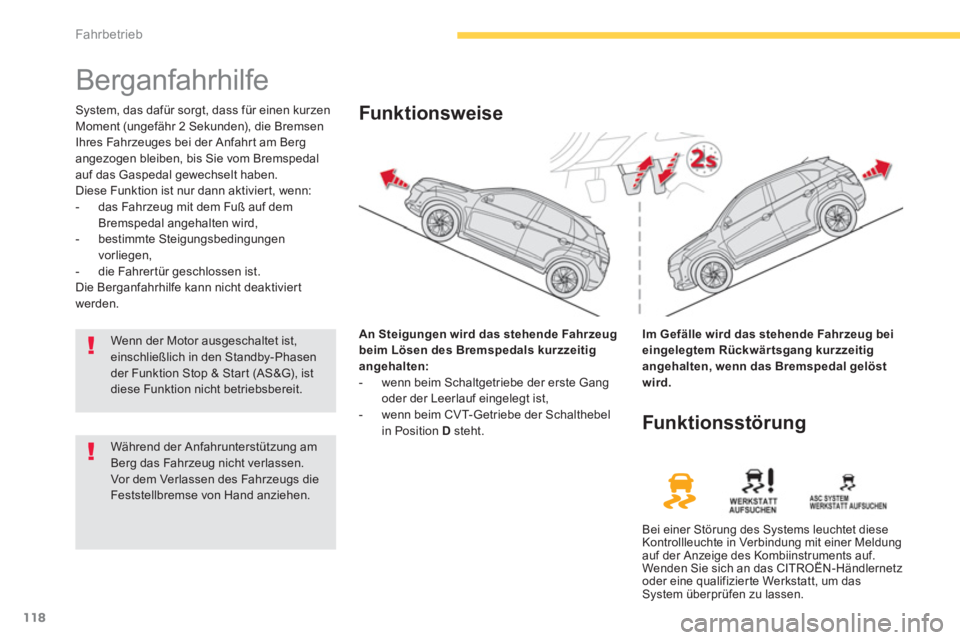

Berganfahrhilfe
System, das dafür sorgt, dass für einen kurzen
Moment (ungefähr 2 Sekunden), die Bremsen
Ihres Fahrzeuges bei der Anfahrt am Berg
angezogen bleiben, bis Sie vom Bremspedal
auf das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert, wenn:
- das Fahrzeug mit dem Fuß auf dem
Bremspedal angehalten wird,
- bestimmte Steigungsbedingungen
vorliegen,
- die Fahrer tür geschlossen ist.
Die Berganfahrhilfe kann nicht deaktiviert
werden.
An Steigungen wird das stehende Fahrzeug
beim Lösen des Bremspedals kurzzeitig
angehalten:
- wenn beim Schaltgetriebe der erste Gang
oder der Leerlauf eingelegt ist,
- wenn beim CVT-Getriebe der Schalthebel
in Position D
steht.
Funk tionsweise
Im Gefälle wird das stehende Fahrzeug bei
eingelegtem Rückwär tsgang kurzzeitig
angehalten, wenn das Bremspedal gelöst
wird.
Während der Anfahrunterstützung am
Berg das Fahrzeug nicht verlassen.
Vor dem Verlassen des Fahrzeugs die
Feststellbremse von Hand anziehen.
Funk tionsstör ung
Bei einer Störung des Systems leuchtet diese
Kontrollleuchte in Verbindung mit einer Meldung
auf der Anzeige des Kombiinstruments auf.
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizier te Werkstatt, um das
System überprüfen zu lassen.
Wenn der Motor ausgeschaltet ist,
einschließlich in den Standby-Phasen
der Funktion Stop & Start (AS&G), ist
diese Funktion nicht betriebsbereit.
