CITROEN C4 AIRCROSS 2013 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4 AIRCROSS, Model: CITROEN C4 AIRCROSS 2013Pages: 332, PDF-Größe: 9.07 MB
Page 151 of 332
149
6
Sicherheit

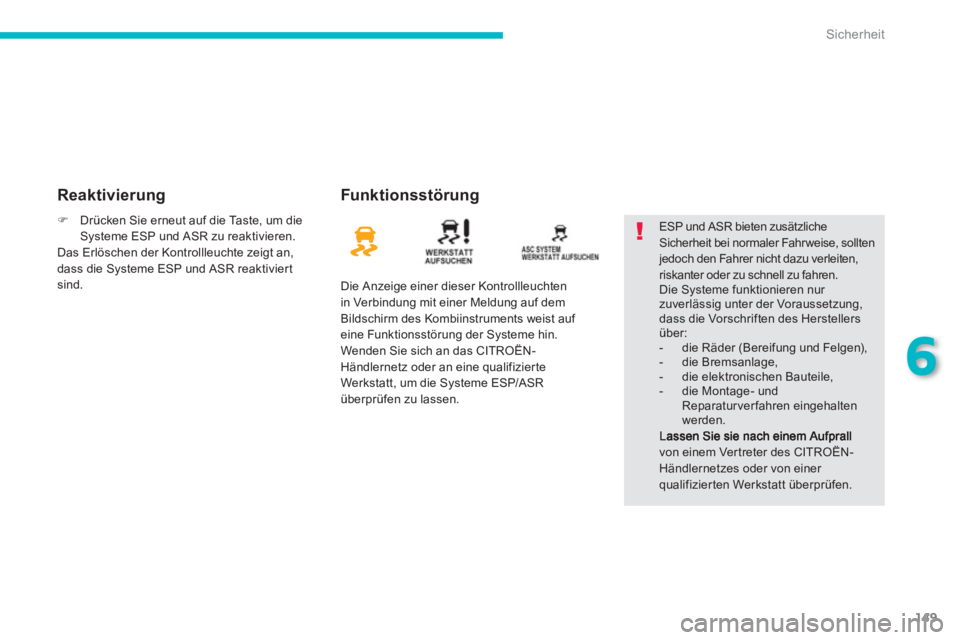

Reaktivierung
Funk tionsstörung
Die Anzeige einer dieser Kontrollleuchten
in Verbindung mit einer Meldung auf dem
Bildschirm des Kombiinstruments weist auf
eine Funktionsstörung der Systeme hin.
Wenden
Sie sich an das CITROËN-Händlernetz oder an eine qualifizier te Werkstatt, um die Systeme ESP/ASRüberprüfen zu lassen.
ESP und ASR bieten zusätzlicheSicherheit bei normaler Fahr weise, solltenjedoch den Fahrer nicht dazu verleiten, riskanter oder zu schnell zu fahren.
Die Systeme funktionieren nur
zuverlässig unter der Voraussetzung,
dass die Vorschriften des Herstellers
über:
- die Räder (Bereifung und Felgen),
- die Bremsanlage,
- die elektronischen Bauteile,
- die Montage- und
Reparaturverfahren eingehalten
werden.
von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt überprüfen.
)Dr
Page 152 of 332
150
Sicherheit

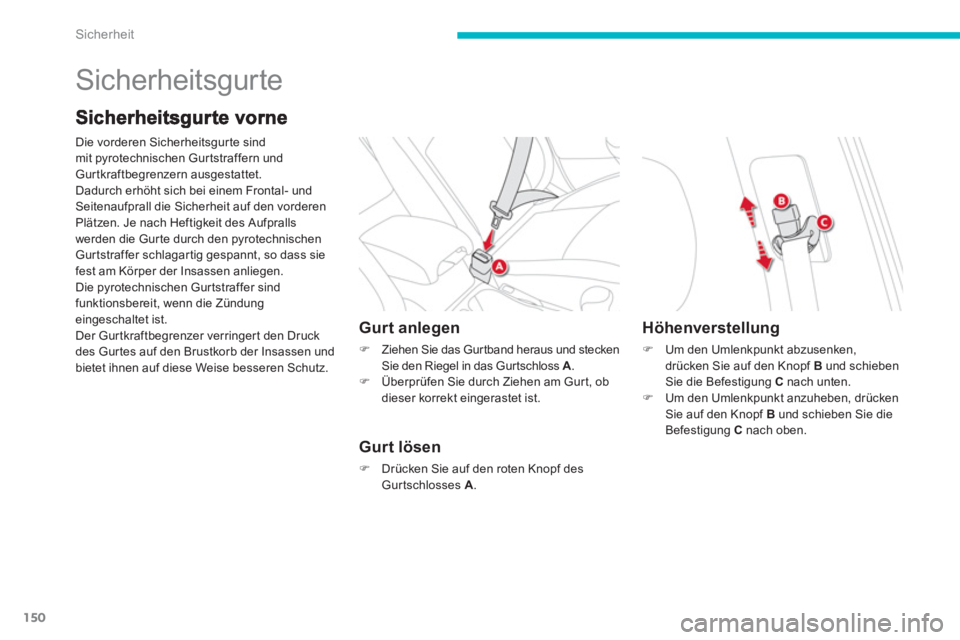

Sicherheitsgurte
Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gur tstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls
werden die Gur te durch den pyrotechnischen
Gurtstraffer schlagartig gespannt, so dass sie
fest am Körper der Insassen anliegen.
Die pyrotechnischen Gur tstraffer sind
funktionsbereit, wenn die Zündung
eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck
des Gur tes auf den Brustkorb der Insassen und
bietet ihnen auf diese Weise besseren Schutz.
Gurt anlegen
)Ziehen Sie das Gur tband heraus und steckenSie den Riegel in das Gur tschloss A. )
Page 153 of 332
151
6
Sicherheit
Wenn der Fahrer seinen Gur t innerhalb einer Minute nach Einschalten der Zündung nichtanlegt, blinkt die Warnleuchte in Verbindung
mit einem unterbrochenen akustischen Signalund einer Meldung auf dem Bildschirm desKombiinstruments.
Die Warnleuchte, das akustische Signal und
die Meldung werden nach etwa 90 Sekunden unterbrochen, leuchten wieder auf und bleibenaktiv, solange der Fahrer seinen Gur t nicht anlegt.
Wird der Gur t während der Fahrt
gelöst,
erscheinen die gleichen Warnsignale.
Bei eingeschalteter Zündung leuchtet
diese Warnleuchte in Verbindung
mit einem akustischen Signal für
mehrere Sekunden, wenn der Fahrer seinen Gur t nicht angelegt hat.

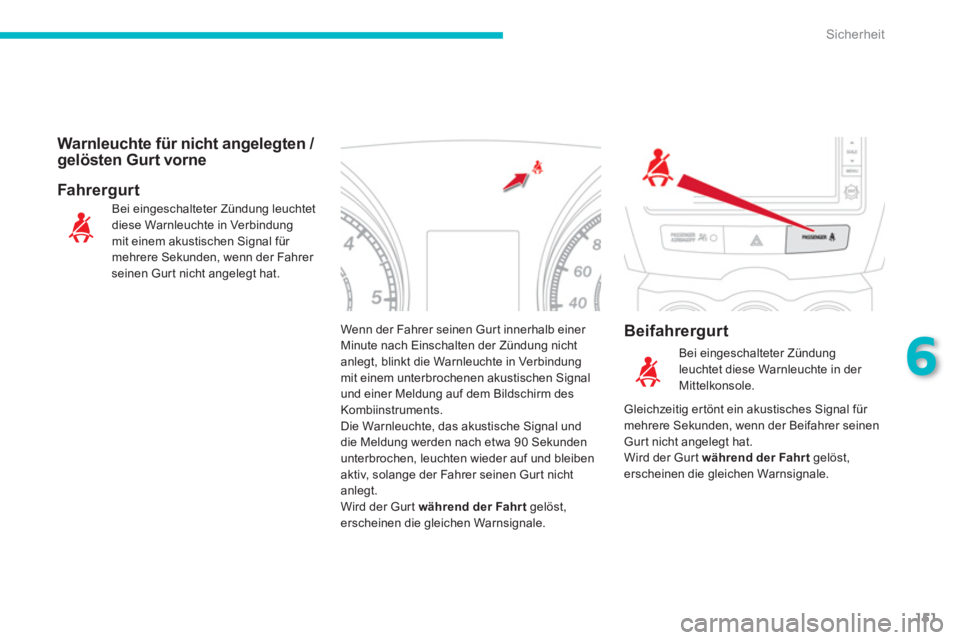

Warnleuchte für nicht angelegten /
gelösten Gurt vorne
Beifahrer
gurt
Fahrergurt
Bei eingeschalteter Zündungleuchtet diese Warnleuchte in der Mittelkonsole.
Gleichzeitig ertönt ein akustisches Signal für
mehrere Sekunden, wenn der Beifahrer seinen
Gur t nicht an
gelegt hat.
Wird der Gur t während der Fahrtgelöst,erscheinen die gleichen Warnsignale.
Page 154 of 332
152
Sicherheit

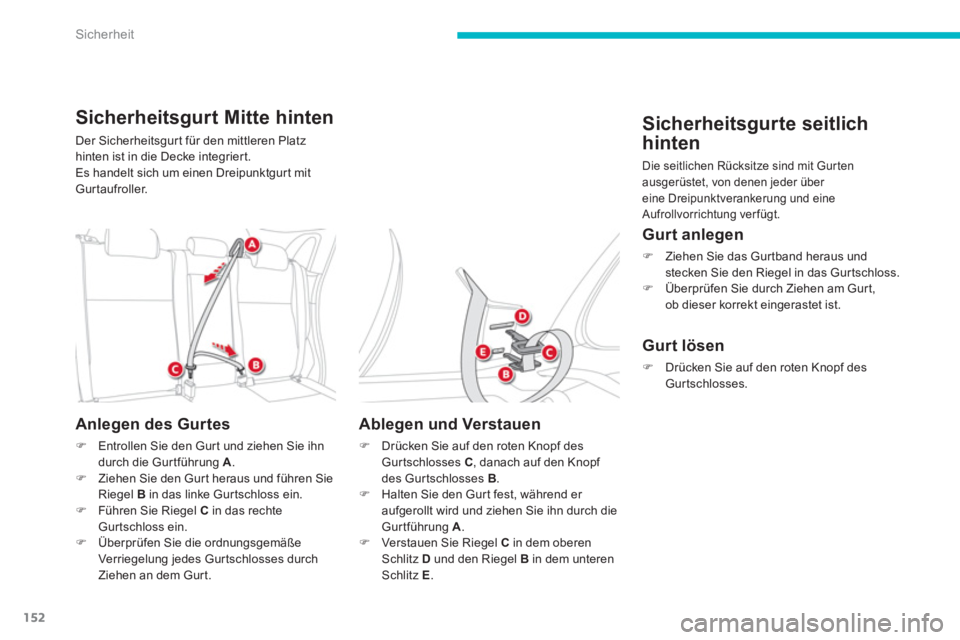

Sicherheitsgurt Mitte hinten
Der Sicherheitsgur t für den mittleren Platz
hinten ist in die Decke integriert.
Es handelt sich um einen Dreipunktgur t mit
Gurtaufroller.
Anlegen des Gurtes
)
Entrollen Sie den Gurt und ziehen Sie ihn
durch die Gur tführung A
.
)
Ziehen Sie den Gur t heraus und führen Sie
Riegel B
in das linke Gurtschloss ein.
)
Führen Sie Riegel C
in das rechte
Gurtschloss ein.
)
Überprüfen Sie die ordnungsgemäße
Verriegelung jedes Gur tschlosses durch
Ziehen an dem Gur t.
Ablegen und Verstauen
)
Drücken Sie auf den roten Knopf des
Gur tschlosses C
, danach auf den Knopf
des Gur tschlosses B
.
)
Halten Sie den Gur t fest, während er
aufgerollt wird und ziehen Sie ihn durch die
Gur tführung A
.
)
Verstauen Sie Riegel C
in dem oberen
Schlitz D
und den Riegel B
in dem unteren
Schlitz E
.
Sicherheitsgurte seitlich
hinten
Die seitlichen Rücksitze sind mit Gurten
ausgerüstet, von denen jeder über
eine Dreipunktverankerung und eine
Aufrollvorrichtung verfügt.
Gurt anlegen
)
Ziehen Sie das Gur tband heraus und
stecken Sie den Riegel in das Gur tschloss.
)
Überprüfen Sie durch Ziehen am Gur t,
ob dieser korrekt eingerastet ist.
Gurt lösen
)
Drücken Sie auf den roten Knopf des
Gurtschlosses.
Page 155 of 332
153
6
Sicherheit

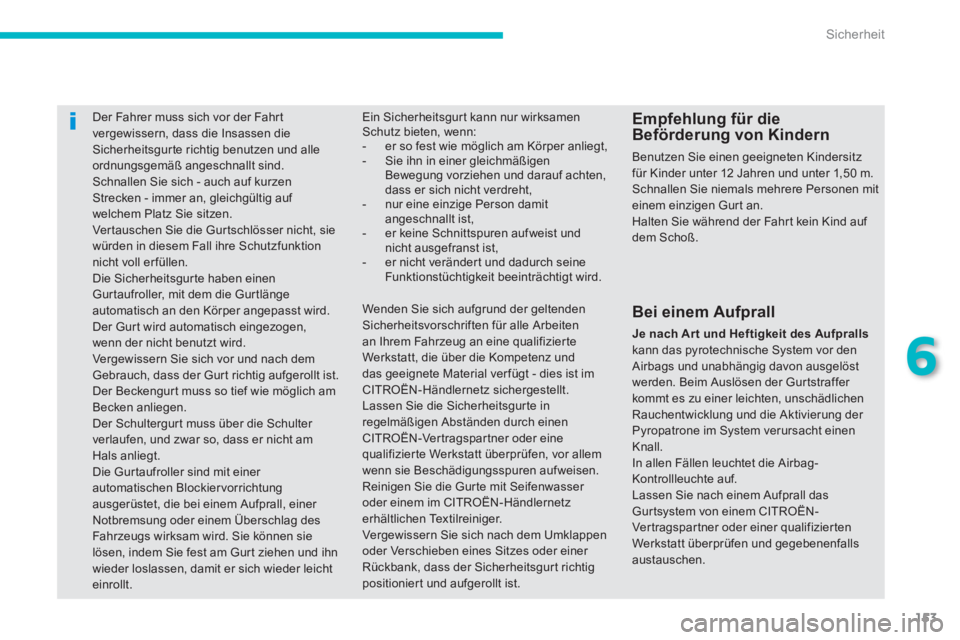

Der Fahrer muss sich vor der Fahrt
vergewissern, dass die Insassen die
Sicherheitsgur te richtig benutzen und alle
ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen
Strecken - immer an, gleichgültig auf
welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion
nicht voll er füllen.
Die Sicherheitsgur te haben einen
Gur taufroller, mit dem die Gur tlänge
automatisch an den Körper angepasst wird.
Der Gurt wird automatisch eingezogen,
wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich am
Becken anliegen.
Der Schultergurt muss über die Schulter
verlaufen, und zwar so, dass er nicht am
Hals anliegt.
Die Gur taufroller sind mit einer
automatischen Blockiervorrichtung
ausgerüstet, die bei einem Aufprall, einer
Notbremsung oder einem Überschlag des
Fahrzeugs wirksam wird. Sie können sie
lösen, indem Sie fest am Gurt ziehen und ihn
wieder loslassen, damit er sich wieder leicht
einrollt.
Empfehlung für die
Beförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz
für Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen mit
einem einzigen Gurt an.
Halten Sie während der Fahr t kein Kind auf
dem Schoß. Ein Sicherheitsgurt kann nur wirksamen
Schutz bieten, wenn:
- er so fest wie möglich am Körper anliegt,
- Sie ihn in einer gleichmäßigen
Bewegung vorziehen und darauf achten,
dass er sich nicht verdreht,
- nur eine einzige Person damit
angeschnallt ist,
- er keine Schnittspuren aufweist und
nicht ausgefranst ist,
- er nicht veränder t und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufpralls
kann das pyrotechnische System vor den
Airbags und unabhängig davon ausgelöst
werden. Beim Auslösen der Gurtstraffer
kommt es zu einer leichten, unschädlichen
Rauchentwicklung und die Aktivierung der
Pyropatrone im System verursacht einen
Knall.
In allen Fällen leuchtet die Airbag-
Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das
Gurtsystem von einem CITROËN-
Vertragspartner oder einer qualifizierten
Werkstatt überprüfen und gegebenenfalls
austauschen.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten
an Ihrem Fahrzeug an eine qualifizierte
Werkstatt, die über die Kompetenz und
das geeignete Material ver fügt - dies ist im
CITROËN-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgur te in
regelmäßigen Abständen durch einen
CITROËN-Vertragspartner oder eine
qualifizierte Werkstatt überprüfen, vor allem
wenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gurte mit Seifenwasser
oder einem im CITROËN-Händlernetz
erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem Umklappen
oder Verschieben eines Sitzes oder einer
Rückbank, dass der Sicherheitsgurt richtig
positionier t und aufgerollt ist.
Page 156 of 332
154
Sicherheit

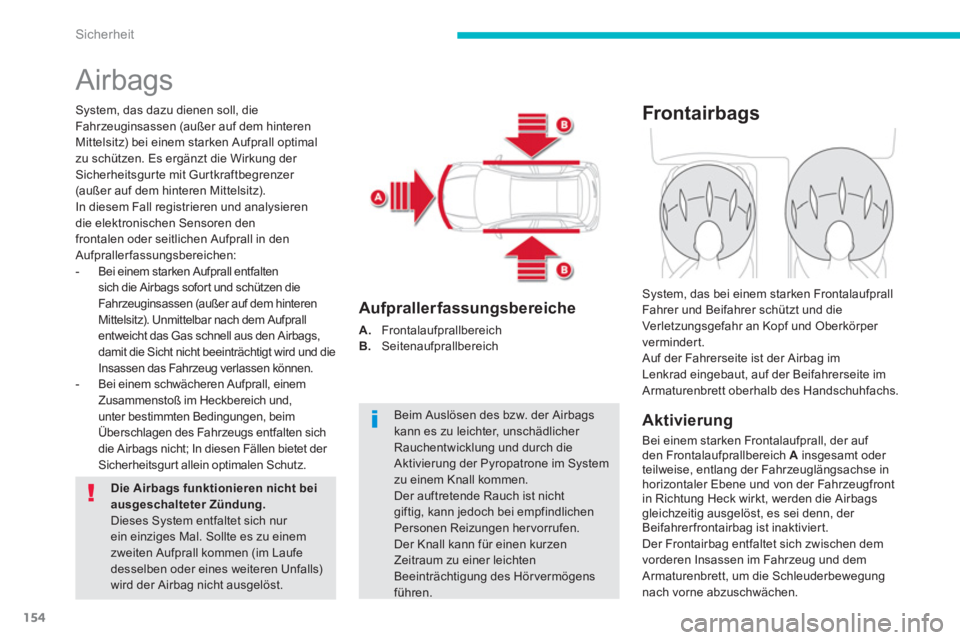

Airbags
System, das dazu dienen soll, die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) bei einem starken Aufprall optimal
zu schützen. Es ergänzt die Wirkung der
Sicherheitsgur te mit Gur tkraftbegrenzer
(außer auf dem hinteren Mittelsitz).
In diesem Fall registrieren und analysieren
die elektronischen Sensoren den
frontalen oder seitlichen Aufprall in den
Aufprallerfassungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz). Unmittelbar nach dem Aufprall
entweicht das Gas schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
- Bei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und,
unter bestimmten Bedingungen, beim
Überschlagen des Fahrzeugs entfalten sich
die Airbags nicht; In diesen Fällen bietet der
Sicherheitsgurt allein optimalen Schutz.
Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur
ein einziges Mal. Sollte es zu einem
zweiten Aufprall kommen (im Laufe
desselben oder eines weiteren Unfalls)
wird der Airbag nicht ausgelöst.
Beim Auslösen des bzw. der Airbags kann es zu leichter, unschädlicher Rauchentwicklung und durch die Aktivierung der Pyropatrone im System zu einem Knall kommen. Der auftretende Rauch ist nicht giftig, kann jedoch bei empfindlichenPersonen Reizungen hervorrufen.
Der Knall kann für einen kurzenZeitraum zu einer leichtenBeeinträchtigung des Hörvermögensführen.
Aufpraller fassungsbereiche
A.
Frontalaufprallbereich
B.
Seitenaufprallbereich
Frontairbags
Aktivierung
Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A
insgesamt oder
teilweise, entlang der Fahrzeuglängsachse in
horizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbags
gleichzeitig ausgelöst, es sei denn, der
Beifahrerfrontairbag ist inaktiviert.
Der Frontairba
g entfaltet sich zwischen dem
vorderen Insassen im Fahrzeug und dem Armaturenbrett, um die Schleuderbewegung
nach vorne abzuschwächen. System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr an Kopf und Oberkörper
verminder t.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs.
Page 157 of 332
155
6
Sicherheit

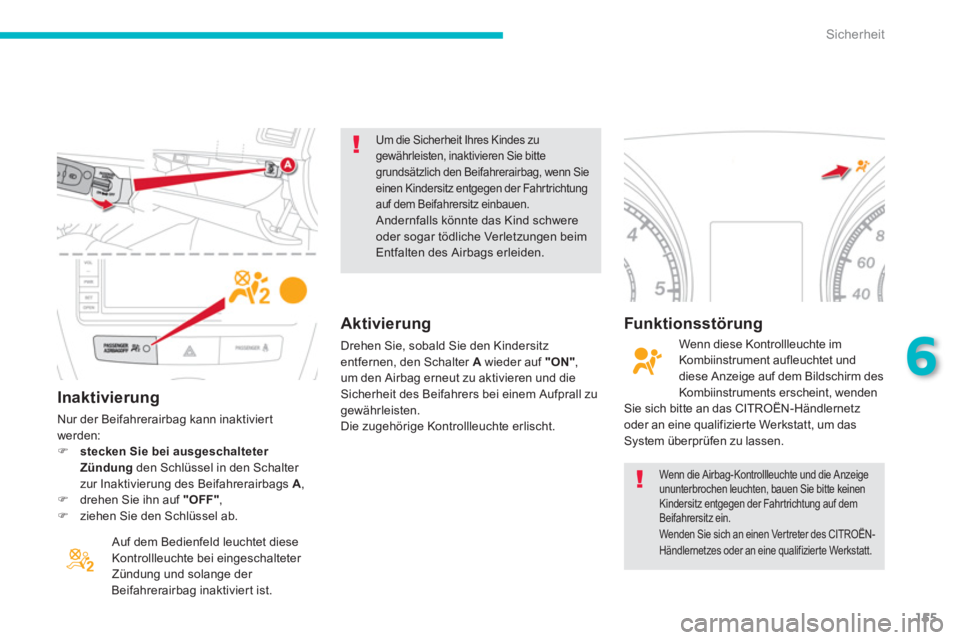

Inaktivierung
Nur der Beifahrerairbag kann inaktivier t
werden:
)
stecken Sie bei ausgeschalteter
Zündung
den Schlüssel in den Schalter
zur Inaktivierung des Beifahrerairbags A
,
)
drehen Sie ihn auf "OFF"
,
)
ziehen Sie den Schlüssel ab.
Auf dem Bedienfeld leuchtet diese
Kontrollleuchte bei eingeschalteter
Zündung und solange der
Beifahrerairbag inaktiviert ist.
Um die Sicherheit Ihres Kindes zu
gewährleisten, inaktivieren Sie bitte
grundsätzlich den Beifahrerairbag, wenn Sie
einen Kindersitz entgegen der Fahrtrichtung
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere
oder sogar tödliche Verletzungen beim
Entfalten des Airbags erleiden.
Wenn die Airbag-Kontrollleuchte und die Anzeige
ununterbrochen leuchten, bauen Sie bitte keinen
Kindersitz entgegen der Fahrtrichtung auf dem
Beifahrersitz ein.
Wenden Sie sich an einen Ver treter des CITROËN-Händlernetzes oder an eine qualifizier te Werkstatt.
Aktivierung
Drehen Sie, sobald Sie den Kindersitz
entfernen, den Schalter A
wieder auf "ON"
,
um den Airbag erneut zu aktivieren und die
Sicherheit des Beifahrers bei einem Aufprall zu
gewährleisten.
Die zugehörige Kontrollleuchte erlischt.
Funk tionsstörung
Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet unddiese Anzeige auf dem Bildschirm des
Kombiinstruments erscheint, wenden
Sie sich bitte an das CITROËN-Händlernetz oder an eine qualifizier te Werkstatt, um das System überprüfen zu lassen.
Page 158 of 332
156
Sicherheit

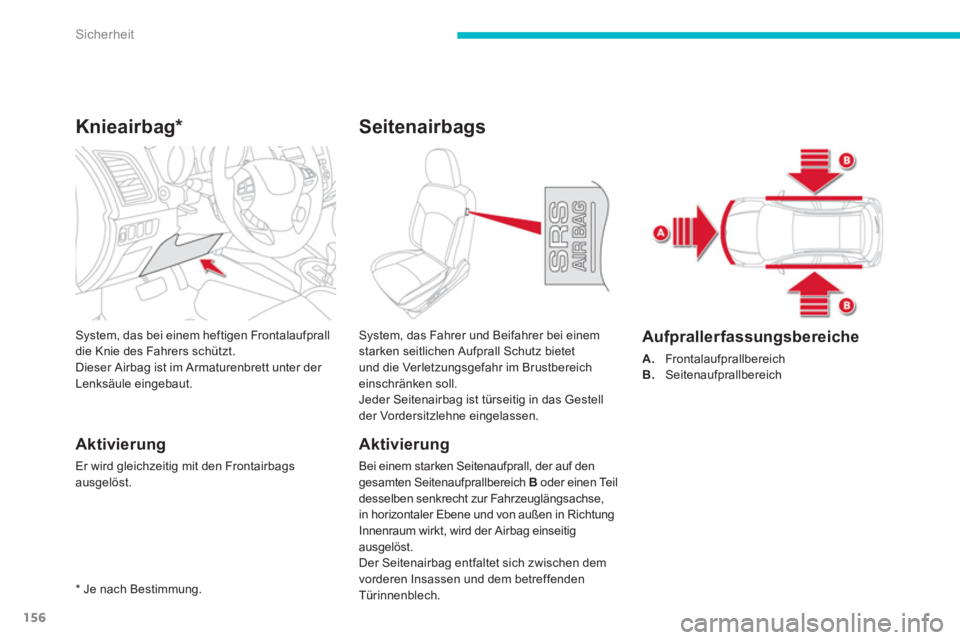

Knieairbag *
Aktivierung
Er wird gleichzeitig mit den Frontairbags
ausgelöst.
System, das bei einem heftigen Frontalaufprall
die Knie des Fahrers schützt.
Dieser Airbag ist im Armaturenbrett unter der
Lenksäule eingebaut. System, das Fahrer und Beifahrer bei einem
starken seitlichen Aufprall Schutz bietet
und die Verletzungsgefahr im Brustbereich
einschränken soll.
Jeder Seitenairbag ist türseitig in das Gestell
der Vordersitzlehne eingelassen.
Aktivierung
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich B
oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, wird der Airbag einseitig
ausgelöst.
Der Seitenairbag entfaltet sich zwischen dem
vorderen Insassen und dem betreffenden
Türinnenblech.
Aufpraller fassungsbereiche
A.
Frontalaufprallbereich
B.
Seitenaufprallbereich
*
Je nach Bestimmung
.
Seitenairbags
Page 159 of 332
157
6
Sicherheit
Bei einem leichten Aufprall oder
Zusammenstoß an der Seite des
Fahrzeugs oder beim Überschlagen wird
der Airbag möglicher weise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall
wird der Airbag nicht ausgelöst. System, das Fahrer und Insassen
(außer auf dem hinteren Mittelsitz)
bei einem starken seitlichen Aufprall
Schutz bietet und die Kopfverletzungsgefahr
beschränken soll.

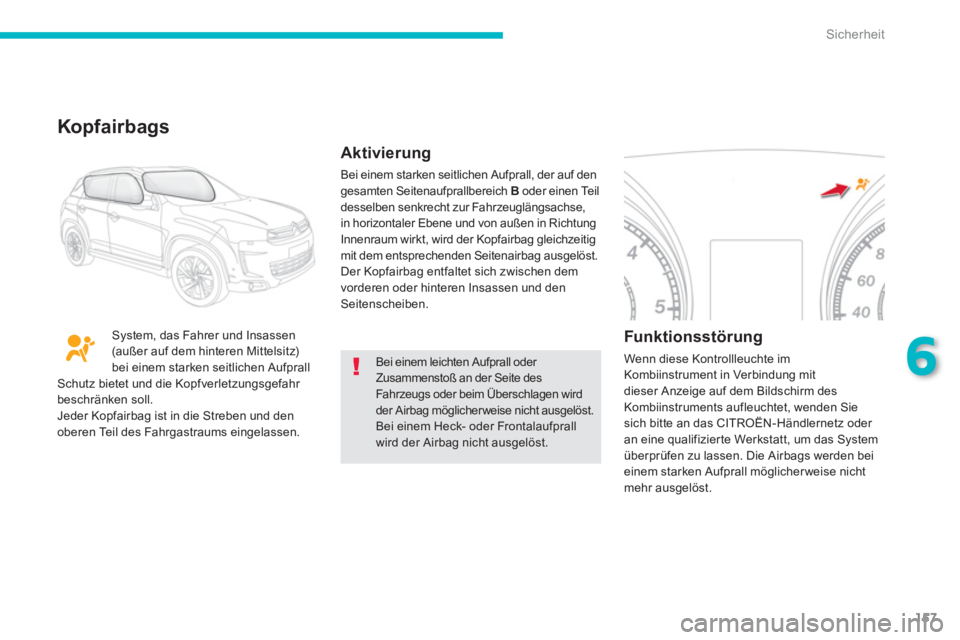

Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Kopfairbags
Aktivierung
Bei einem starken seitlichen Aufprall, der auf den
gesamten Seitenaufprallbereich B
oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in Richtung
Innenraum wirkt, wird der Kopfairbag gleichzeitig
mit dem entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den
Seitenscheiben.
Funk tionsstörung
Wenn diese Kontrollleuchte im
Kombiinstrument in Verbindung mit
dieser Anzeige auf dem Bildschirm des
Kombiinstruments aufleuchtet, wenden Sie
sich bitte an das CITROËN-Händlernetz oder
an eine qualifizier te Werkstatt, um das System
überprüfen zu lassen. Die Airbags werden bei
einem starken Aufprall möglicher weise nicht
mehr ausgelöst.
Page 160 of 332
158
Sicherheit

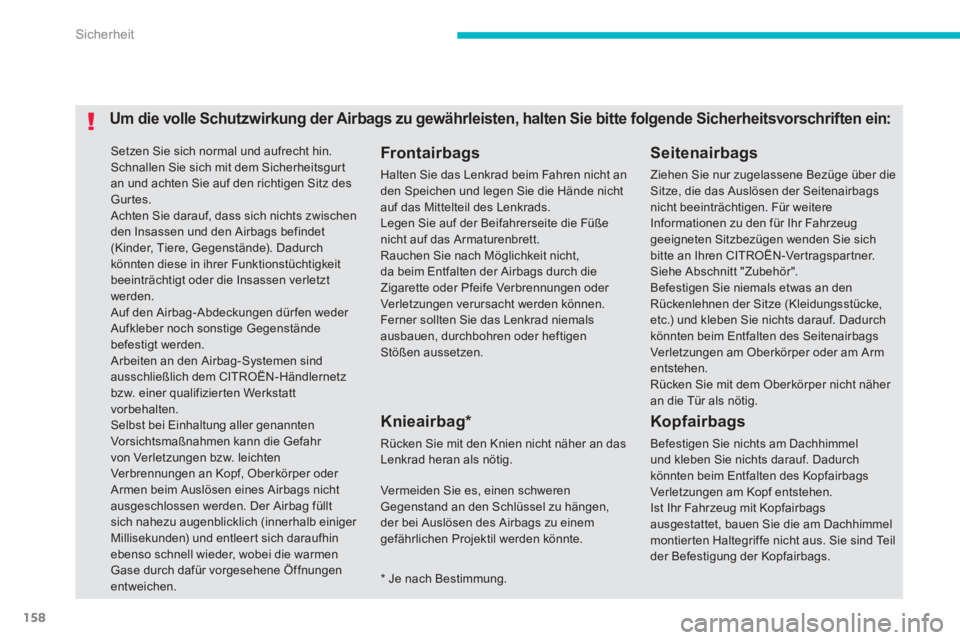

Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgur t
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände). Dadurch
könnten diese in ihrer Funktionstüchtigkeit
beeinträchtigt oder die Insassen verletzt
werden.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Arbeiten an den Airbag-Systemen sind
ausschließlich dem CITROËN-Händlernetz
bzw. einer qualifizierten Werkstatt
vorbehalten.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder
Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden. Der Airbag füllt
sich nahezu augenblicklich (innerhalb einiger
Millisekunden) und entleer t sich daraufhin
ebenso schnell wieder, wobei die warmen
Gase durch dafür vorgesehene Öffnungen
entweichen.
Knieairbag *
Rücken Sie mit den Knien nicht näher an das
Lenkrad heran als nötig.
Frontair bags
Halten Sie das Lenkrad beim Fahren nicht an
den Speichen und legen Sie die Hände nicht
auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nach Möglichkeit nicht,
da beim Entfalten der Airbags durch die
Zigarette oder Pfeife Verbrennungen oder
Verletzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte folgende Sicherheitsvorschriften ein:
Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seitenairbagsnicht beeinträchtigen. Für weitere Informationen zu den für Ihr Fahrzeuggeeigneten Sitzbezügen wenden Sie sich bitte an Ihren CITROËN-Vertragspartner.Siehe Abschnitt "Zubehör". Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke,etc.) und kleben Sie nichts darauf. Dadurchkönnten beim Entfalten des SeitenairbagsVer let zungen am Oberkörper oder am Arm entstehen.Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
*
Je nach Bestimmung
.
Ver meiden Sie es, einen schweren Gegenstand an den Schlüssel zu hängen, der bei Auslösen des Airbags zu einem gefährlichen Projektil werden könnte.
Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des KopfairbagsVerletzungen am Kopf entstehen.
Ist Ihr Fahrzeug mit Kopfairbagsausgestattet, bauen Sie die am Dachhimmel
montierten Haltegriffe nicht aus. Sie sind Teil der Befestigung der Kopfairbags.
