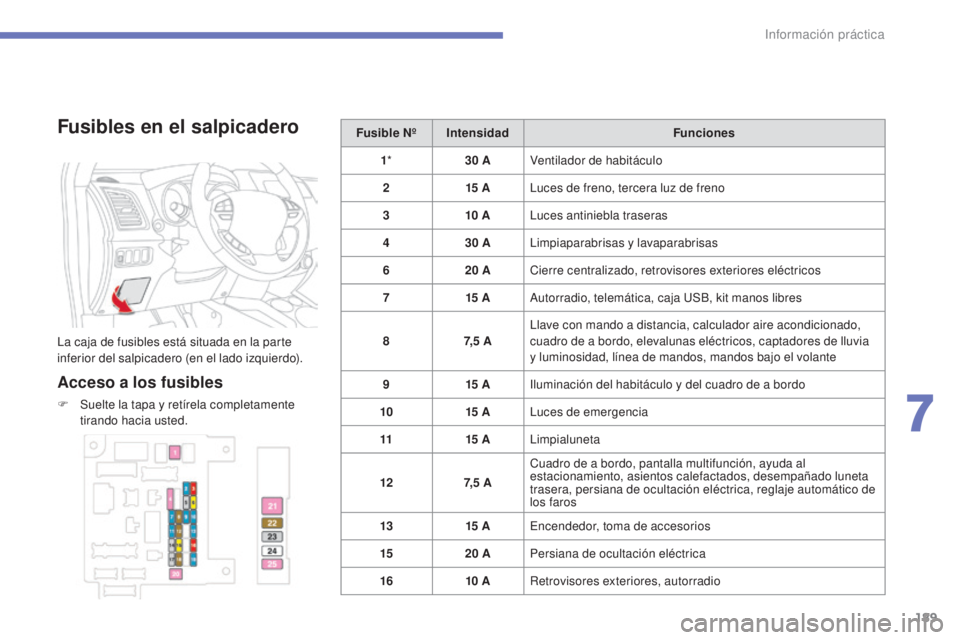

Fusibles en el salpicadero
la caja de fusibles está situada en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Suelte la tapa y retírela completamente tirando hacia usted. Fusible Nº
Intensidad Funciones
1 * 30 A
Ventilador de habitáculo
2 15

A
lu
ces de freno, tercera luz de freno
3 10

A
luc
es antiniebla traseras
4 30 A
lim
piaparabrisas y lavaparabrisas
6 20 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15

A
Autorradio, telemática, caja u
S
B, kit manos libres
8 7, 5

A
l
lave con mando a distancia, calculador aire acondicionado,
cuadro de a bordo, elevalunas eléctricos, captadores de lluvia
y luminosidad, línea de mandos, mandos bajo el volante
9 15

A
il
uminación del habitáculo y del cuadro de a bordo
10 15
Alu ces de emergencia
11 15


A
li
mpialuneta
12 7, 5


ACuadro de a bordo, pantalla multifunción, ayuda al
estacionamiento, asientos calefactados, desempañado luneta
trasera, persiana de ocultación eléctrica, reglaje automático de
los faros
13 15


A
en
cendedor, toma de accesorios
15 20
APersiana de ocultación eléctrica
16 10


ARetrovisores exteriores, autorradio
7
información práctica

190
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
* los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red Ci tR OËn o en un taller cualificado.

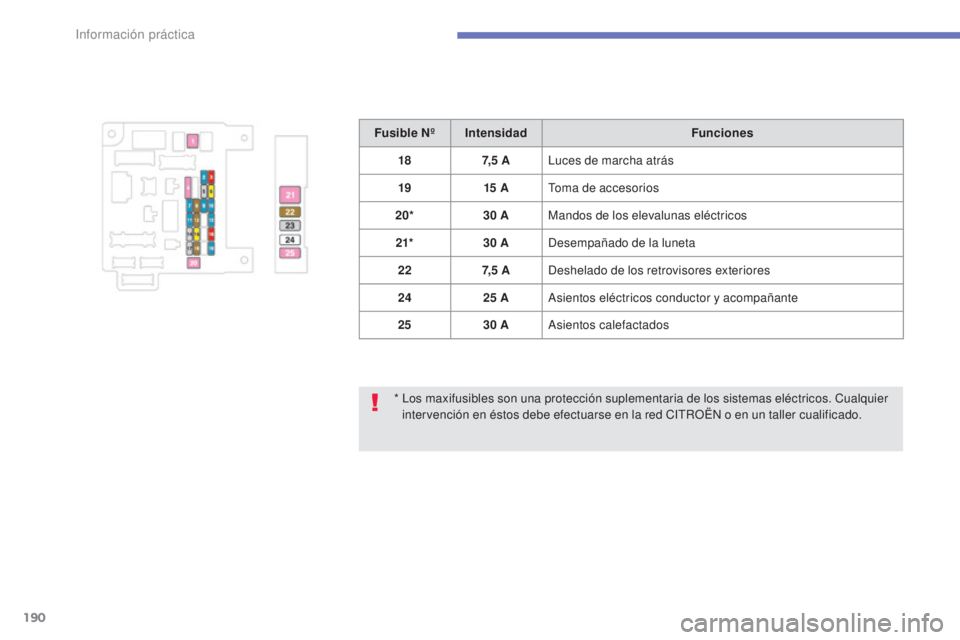

Fusible Nº
Intensidad Funciones
18 7, 5

A
lu
ces de marcha atrás
19 15

A
to
ma de accesorios
20* 30 A
Mandos de los elevalunas eléctricos
21* 30 A
de
sempañado de la luneta
22 7, 5

A
des
helado de los retrovisores exteriores
24 25 A
Asientos eléctricos conductor y acompañante
25 30 A
Asientos calefactados
información práctica

191
C4-Aircross_es_Chap07_info-pratiques_ed01-2014
Fusibles en el
compartimento motor
Acceso a los fusibles
F Suelte la tapa y retírela completamente.Fusible Nº
Intensidad Funciones
1 15

A
Faros antiniebla
4 10

A
Claxon
5 7, 5

A
Alternador
6 20 A
la
vafaros
7 10

A
Aire acondicionado
9 20 A
Alarma
10 15

A
de
sempañado del limpiaparabrisas
11 -
no
utilizado
12 -no utilizado
la c
aja de fusibles está situada en el
compartimento motor (en el lado izquierdo).
7
información práctica

192
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

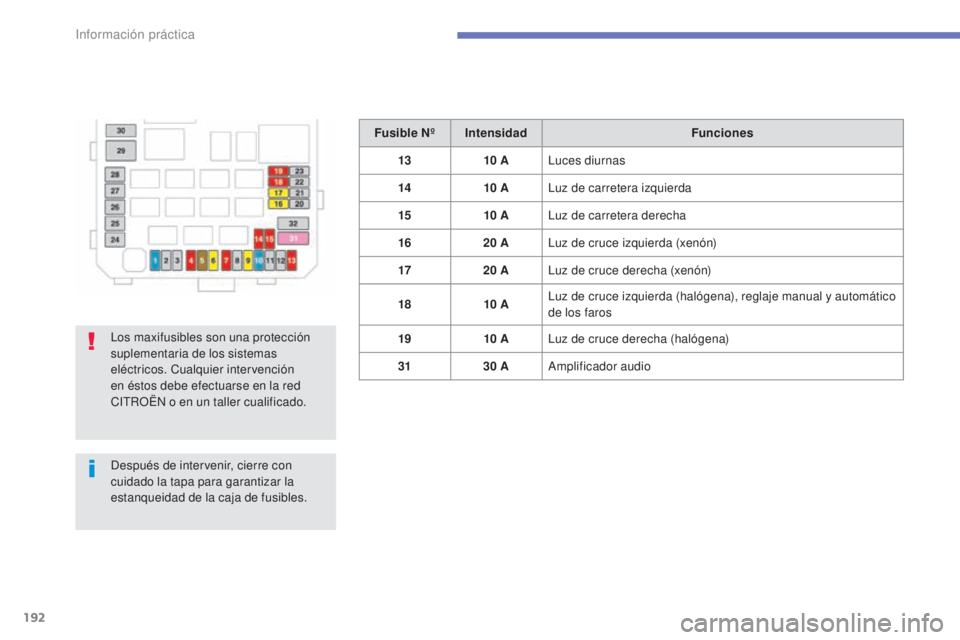

Fusible NºIntensidad Funciones
13 10


A
luc
es diurnas
14 10


A
lu
z de carretera izquierda
15 10


A
lu
z de carretera derecha
16 20
A
lu
z de cruce izquierda (xenón)
17 20
A
lu
z de cruce derecha (xenón)
18 10


A
lu
z de cruce izquierda (halógena), reglaje manual y automático
de los faros
19 10


A
lu
z de cruce derecha (halógena)
31 30
AAmplificador audio
lo

s maxifusibles son una protección
suplementaria de los sistemas
eléctricos. Cualquier intervención
en éstos debe efectuarse en la red
C
i

t
R

OË
n

o en un taller cualificado.
de

spués de intervenir, cierre con
cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles.
información práctica

193
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

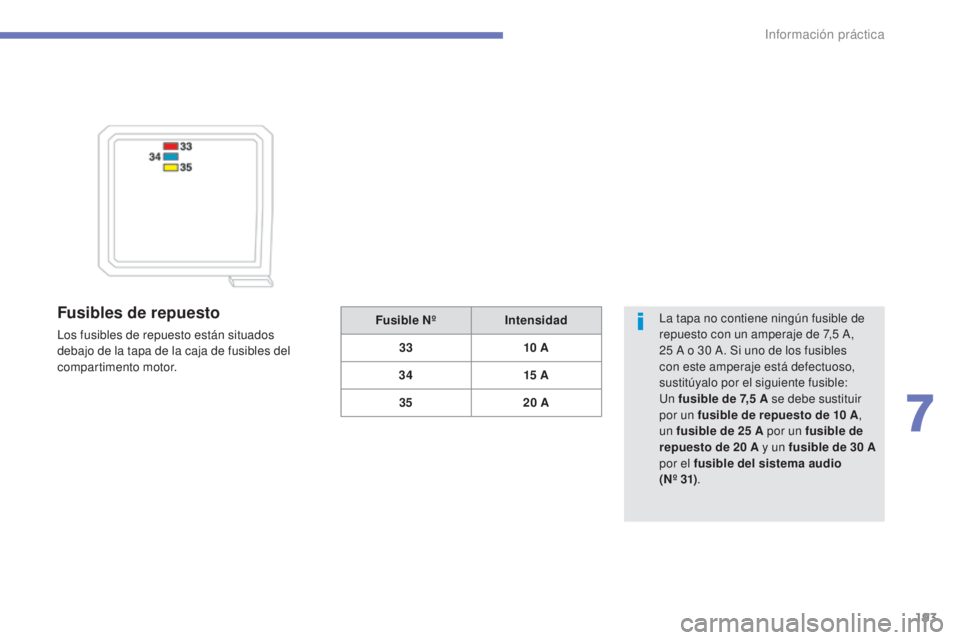

Fusibles de repuesto
los fusibles de repuesto están situados
debajo de la tapa de la caja de fusibles del
compartimento motor.
la t
apa no contiene ningún fusible de
repuesto con un amperaje de 7,5 A,
25 A o 30 A. Si uno de los fusibles
con este amperaje está defectuoso,
sustitúyalo por el siguiente fusible:
un

fusible de 7,5 A se debe sustituir
por un fusible de repuesto de 10
A,
un fusible de 25
A por un fusible de
repuesto de 20
A y un fusible de 30 A
por el fusible del sistema audio
(N º 31) .
Fusible Nº
Intensidad
33 10
A
34 15


A
35 20
A
7
información práctica

194
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

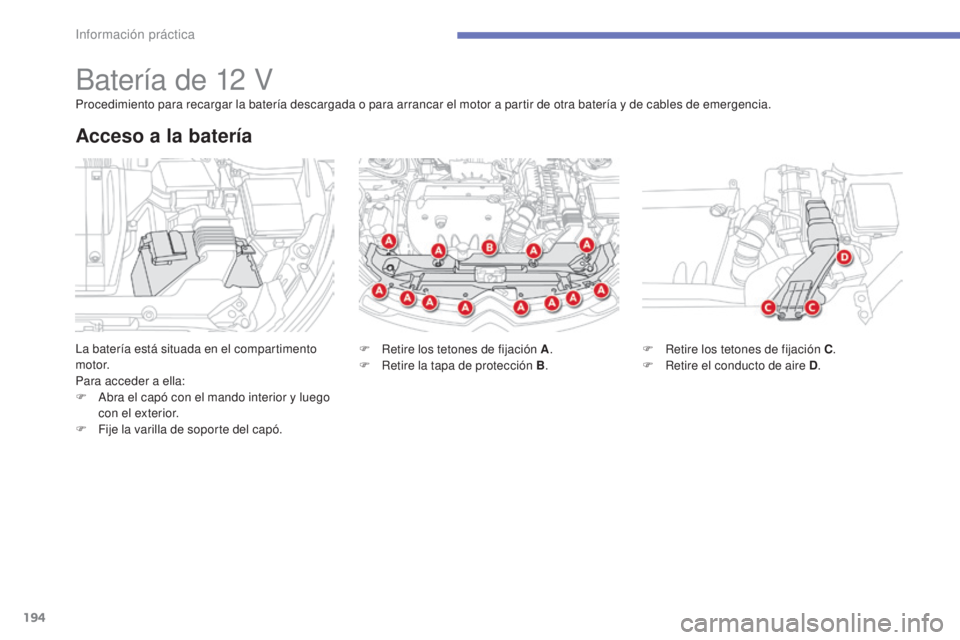

Batería de 12 V
la batería está situada en el compartimento
motor.
Para acceder a ella:
F
A
bra el capó con el mando interior y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
Acceso a la batería
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería y de cables de emergencia.
F
R
etire los tetones de fijación A.
F

R
etire la tapa de protección B.F

R
etire los tetones de fijación C.
F

R
etire el conducto de aire D.
información práctica

195
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

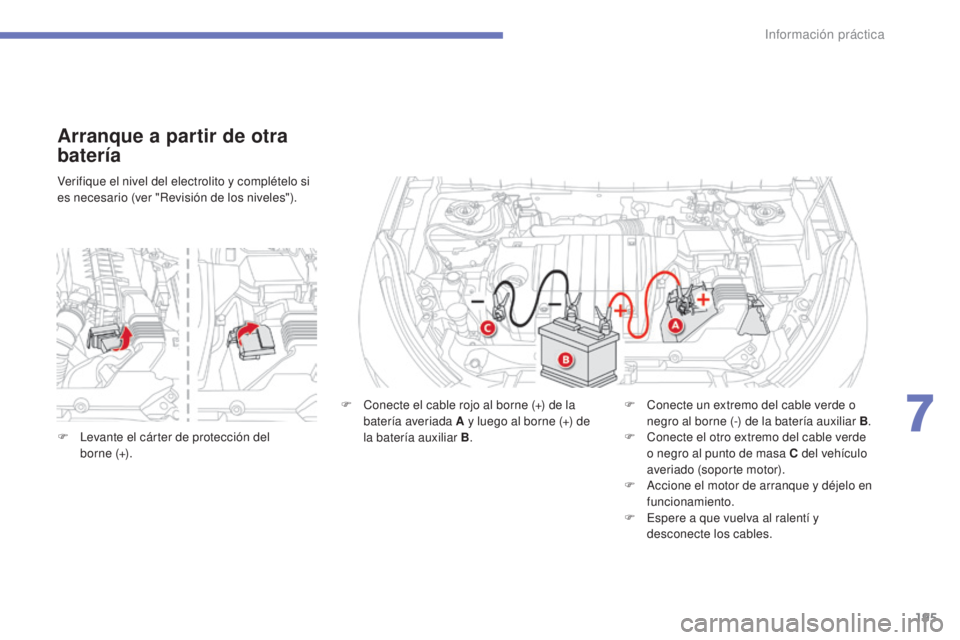

Verifique el nivel del electrolito y complételo si
es necesario (ver "Revisión de los niveles").
Arranque a partir de otra
batería
F Conecte el cable rojo al borne (+) de la batería averiada A y luego al borne (+) de
la batería auxiliar B . F
C onecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B .
F

C
onecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado (soporte motor).
F

A
ccione el motor de arranque y déjelo en
funcionamiento.
F
e
s
pere a que vuelva al ralentí y
desconecte los cables.
F
l
e

vante el cárter de protección del
borne (+).
7
información práctica

196
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

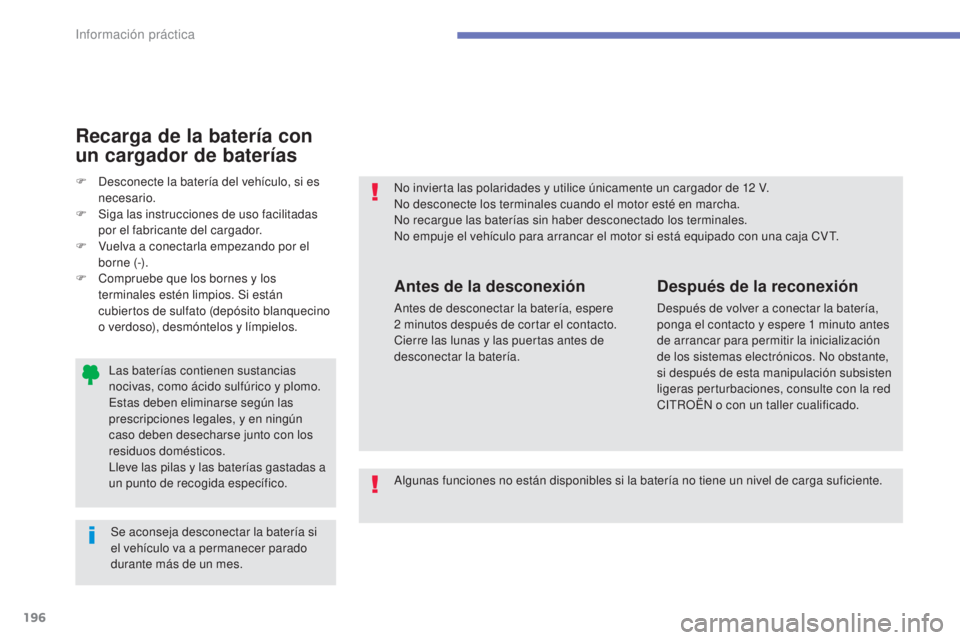

las baterías contienen sustancias
nocivas, como ácido sulfúrico y plomo.
es
tas deben eliminarse según las
prescripciones legales, y en ningún
caso deben desecharse junto con los
residuos domésticos.
ll

eve las pilas y las baterías gastadas a
un punto de recogida específico.
no i
nvierta las polaridades y utilice únicamente un cargador de 12 V.
no d

esconecte los terminales cuando el motor esté en marcha.
no

recargue las baterías sin haber desconectado los terminales.
no e

mpuje el vehículo para arrancar el motor si está equipado con una caja CV
t.
S
e aconseja desconectar la batería si
el vehículo va a permanecer parado
durante más de un mes.
Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas y las puertas antes de
desconectar la batería.
Después de la reconexión
después de volver a conectar la batería,
ponga el contacto y espere 1 minuto antes
de arrancar para permitir la inicialización
de los sistemas electrónicos.
n
o
obstante,
si después de esta manipulación subsisten
ligeras perturbaciones, consulte con la red
C
i

t
R
OË
n
o con un taller cualificado.
F
d
e

sconecte la batería del vehículo, si es
necesario.
F

S

iga las instrucciones de uso facilitadas
por el fabricante del cargador.
F

V

uelva a conectarla empezando por el
borne (-).
F

C

ompruebe que los bornes y los
terminales estén limpios. Si están
cubiertos de sulfato (depósito blanquecino
o verdoso), desmóntelos y límpielos.
Recarga de la batería con
un cargador de baterías
Algunas funciones no están disponibles si la batería no tiene un nivel de carga suficiente.
información práctica

197
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

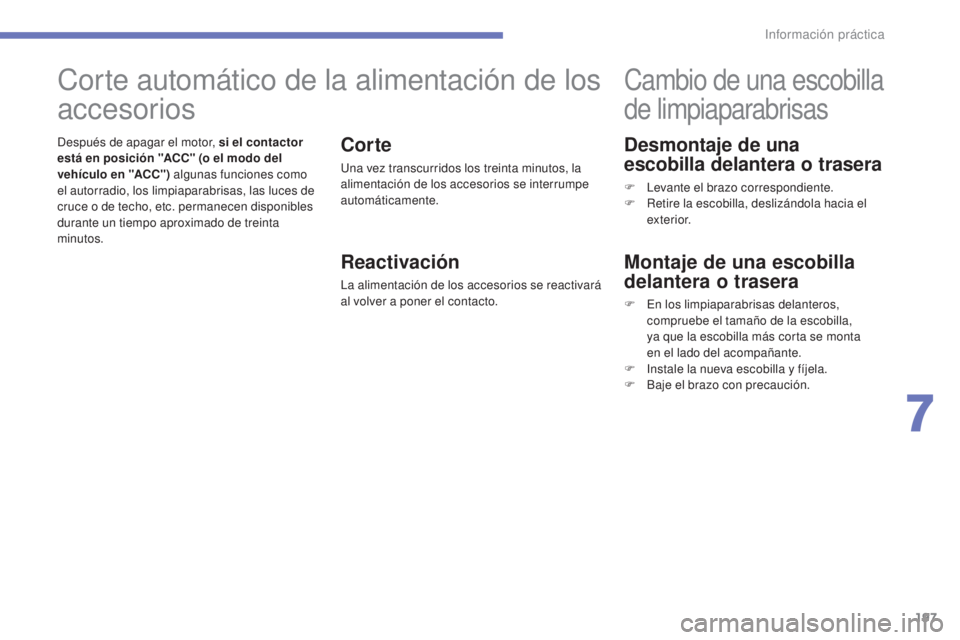

Desmontaje de una
escobilla delantera o trasera
F levante el brazo correspondiente.
F R etire la escobilla, deslizándola hacia el
exterior.
Cambio de una escobilla
de limpiaparabrisas
Montaje de una escobilla
delantera o trasera
F en los limpiaparabrisas delanteros, compruebe el tamaño de la escobilla,
ya que la escobilla más corta se monta
en el lado del acompañante.
F
i
n
stale la nueva escobilla y fíjela.
F

B
aje el brazo con precaución.
Corte automático de la alimentación de los
accesorios
después de apagar el motor, si el contactor
está en posición "ACC" (o el modo del
vehículo en "ACC") algunas funciones como
el autorradio, los limpiaparabrisas, las luces de
cruce o de techo, etc. permanecen disponibles
durante un tiempo aproximado de treinta
minutos.Corte
una vez transcurridos los treinta minutos, la
alimentación de los accesorios se interrumpe
automáticamente.
Reactivación
la alimentación de los accesorios se reactivará
al volver a poner el contacto.
7
información práctica

198
C4-Aircross_es_Chap07_info-pratiques_ed01-2014

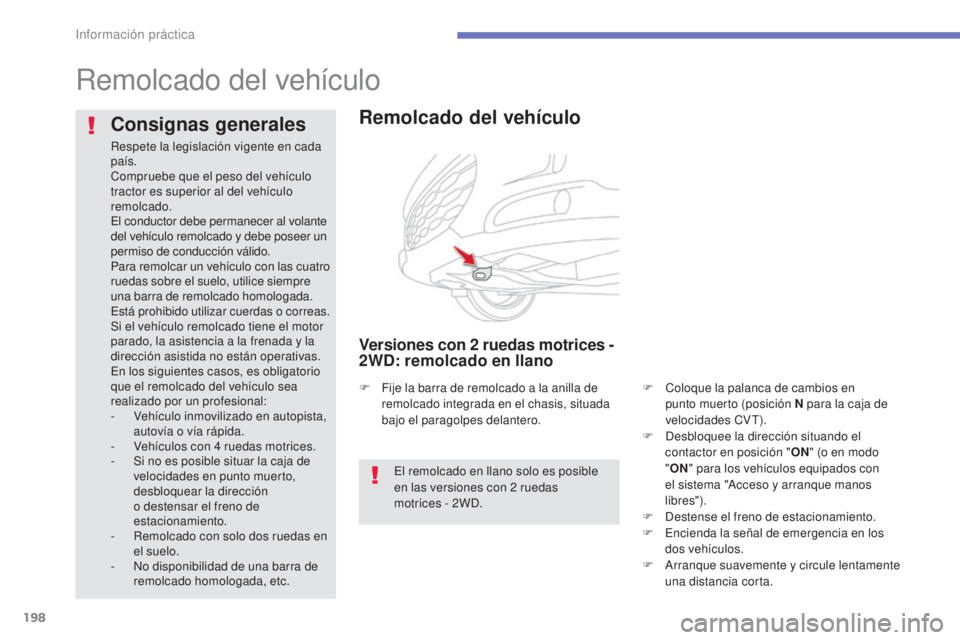

Remolcado del vehículo
Remolcado del vehículo
Versiones con 2 ruedas motrices -
2 WD: remolcado en llano
F Coloque la palanca de cambios en
punto muerto (posición N para la caja de
velocidades CV
t)

.
F
d
e
sbloquee la dirección situando el
contactor en posición " ON" (o en modo
" ON " para los vehículos equipados con
el sistema "Acceso y arranque manos
libres").
F
d
e
stense el freno de estacionamiento.
F
e
n
cienda la señal de emergencia en los
dos vehículos.
F

A
rranque suavemente y circule lentamente
una distancia corta.
Consignas generales
Respete la legislación vigente en cada
país.
Compruebe que el peso del vehículo
tractor es superior al del vehículo
remolcado.
el c

onductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre
una barra de remolcado homologada.
e

stá prohibido utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
parado, la asistencia a la frenada y la
dirección asistida no están operativas.
en l

os siguientes casos, es obligatorio
que el remolcado del vehículo sea
realizado por un profesional:
-

V
ehículo inmovilizado en autopista,
autovía o vía rápida.
-

V
ehículos con 4 ruedas motrices.
-

S
i no es posible situar la caja de
velocidades en punto muerto,
desbloquear la dirección
o destensar el freno de
estacionamiento.
-

R
emolcado con solo dos ruedas en
el suelo.
-
n
o d
isponibilidad de una barra de
remolcado homologada, etc.
el r

emolcado en llano solo es posible
en las versiones con 2
ruedas
motrices - 2W
d.
F


F
ije la barra de remolcado a la anilla de
remolcado integrada en el chasis, situada
bajo el paragolpes delantero.
