CITROEN C4 CACTUS 2016 Manuales de Empleo (in Spanish)

199
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

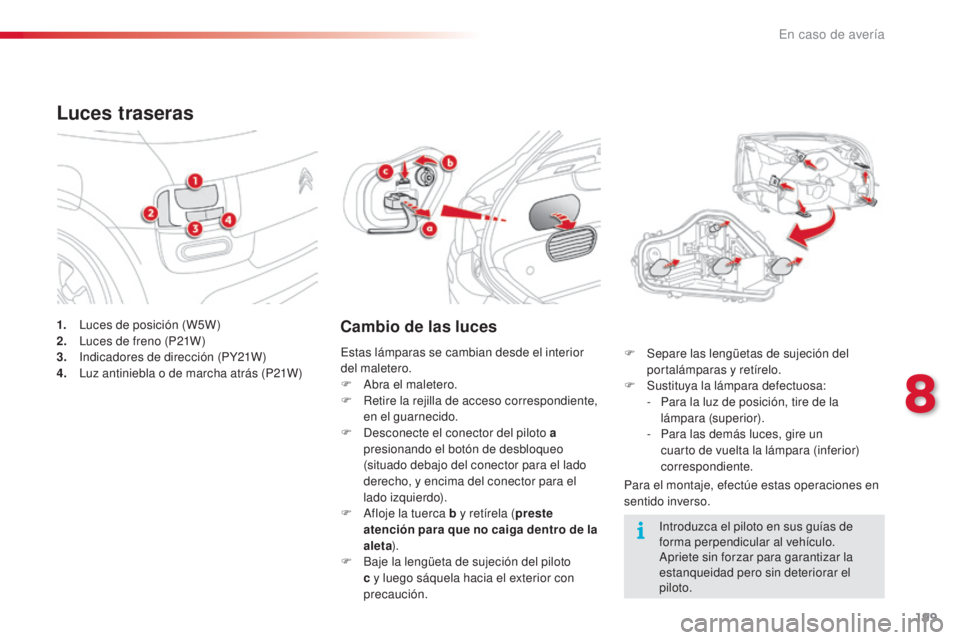

1. Luces de posición (W5W)
2. Luces de freno (P21W)
3.
I

ndicadores de dirección (PY21W)
4.
L

uz antiniebla o de marcha atrás (P21W)
Luces traseras
Cambio de las luces
Para el montaje, efectúe estas operaciones en
sentido inverso. F
S
epare las lengüetas de sujeción del
portalámparas y retírelo.
F
S
ustituya la lámpara defectuosa:
-
P
ara la luz de posición, tire de la
lámpara (superior).
-
P
ara las demás luces, gire un
cuarto de vuelta la lámpara (inferior)
correspondiente.
Estas lámparas se cambian desde el interior
del maletero.
F

A

bra el maletero.
F

R

etire la rejilla de acceso correspondiente,
en el guarnecido.
F

D

esconecte el conector del piloto a
presionando el botón de desbloqueo
(situado debajo del conector para el lado
derecho, y encima del conector para el
lado izquierdo).
F

A

floje la tuerca b y retírela ( preste
atención para que no caiga dentro de la
aleta ).
F

B

aje la lengüeta de sujeción del piloto
c y luego sáquela hacia el exterior con
precaución. Introduzca el piloto en sus guías de
forma perpendicular al vehículo.
Apriete sin forzar para garantizar la
estanqueidad pero sin deteriorar el
piloto.
8
En caso de avería

200
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

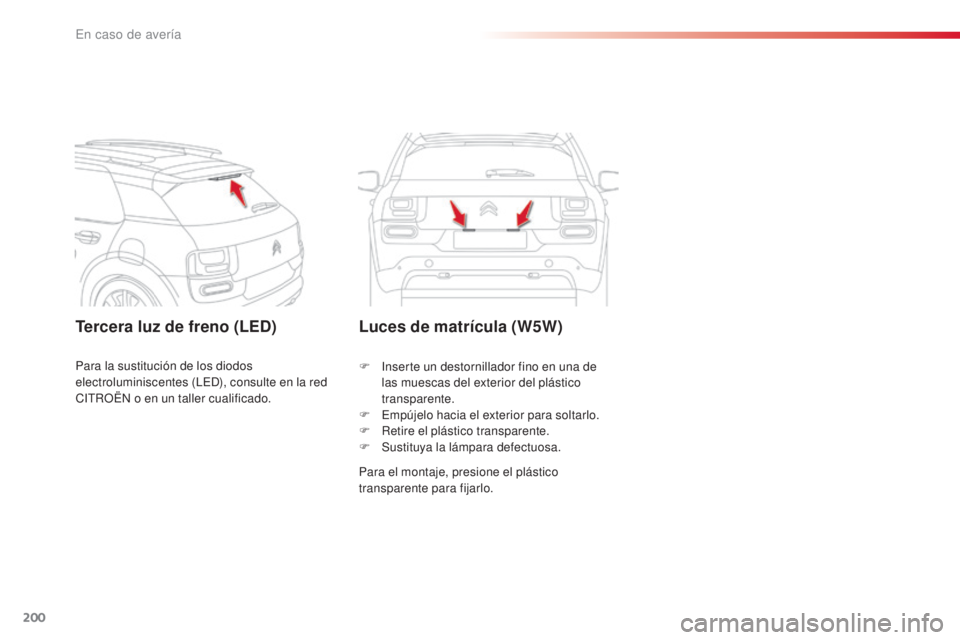

Tercera luz de freno (LED)Luces de matrícula (W5W)
Para el montaje, presione el plástico
transparente para fijarlo. F
I
nserte un destornillador fino en una de
las muescas del exterior del plástico
transparente.
F
E
mpújelo hacia el exterior para soltarlo.
F
R
etire el plástico transparente.
F
S
ustituya la lámpara defectuosa.
Para la sustitución de los diodos
electroluminiscentes (LED), consulte en la red
CITROËN o en un taller cualificado.
En caso de avería

201
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

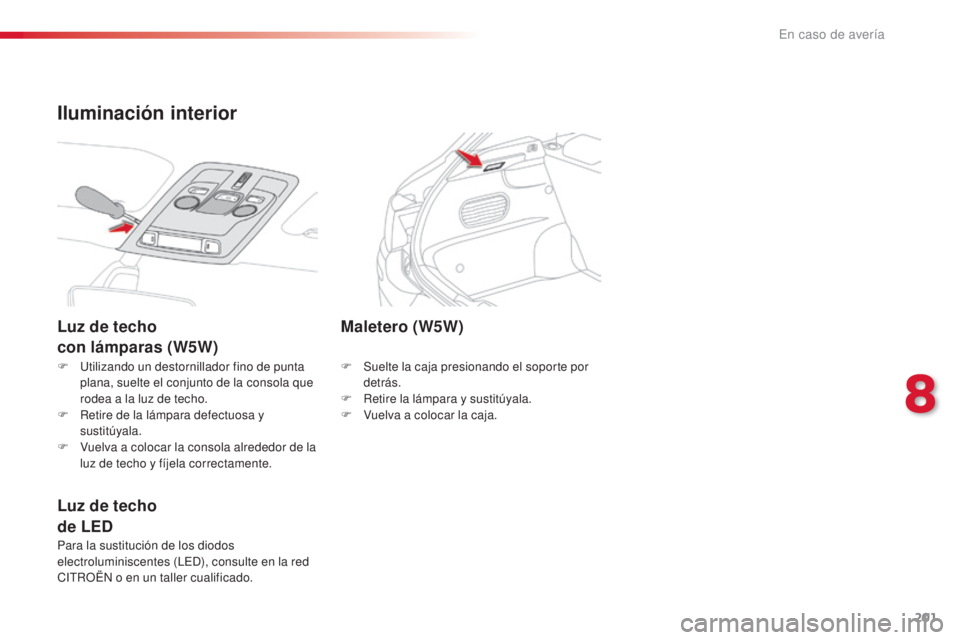

F Utilizando un destornillador fino de punta plana, suelte el conjunto de la consola que
rodea a la luz de techo.
F

R
etire de la lámpara defectuosa y
sustitúyala.
F

V
uelva a colocar la consola alrededor de la
luz de techo y fíjela correctamente.
Luz de techo
con lámparas (W5W)
Luz de techo
de LED
Para la sustitución de los diodos
electroluminiscentes (LED), consulte en la red
CITROËN o en un taller cualificado.
Maletero (W5W)
F Suelte la caja presionando el soporte por detrás.
F

R
etire la lámpara y sustitúyala.
F

V
uelva a colocar la caja.
Iluminación interior
8
En caso de avería

202
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

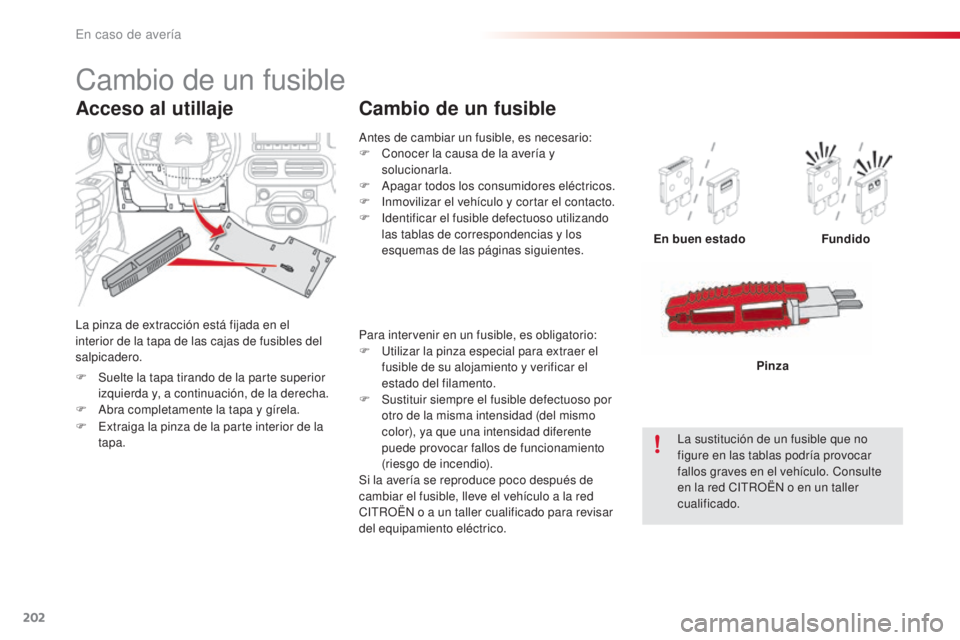

Antes de cambiar un fusible, es necesario:
F C onocer la causa de la avería y
solucionarla.
F

A
pagar todos los consumidores eléctricos.
F

I
nmovilizar el vehículo y cortar el contacto.
F

I
dentificar el fusible defectuoso utilizando
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Cambio de un fusible
En buen estado Fundido
La sustitución de un fusible que no
figure en las tablas podría provocar
fallos graves en el vehículo. Consulte
en la red CITROËN o en un taller
cualificado. Pinza
Cambio de un fusible
La pinza de extracción está fijada en el
interior de la tapa de las cajas de fusibles del
salpicadero.
Acceso al utillaje
Para intervenir en un fusible, es obligatorio:
F
Ut ilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la red
CITROËN o a un taller cualificado para revisar
del equipamiento eléctrico.
F

S

uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
F

A

bra completamente la tapa y gírela.
F

E

xtraiga la pinza de la parte interior de la
tapa.
En caso de avería

203
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

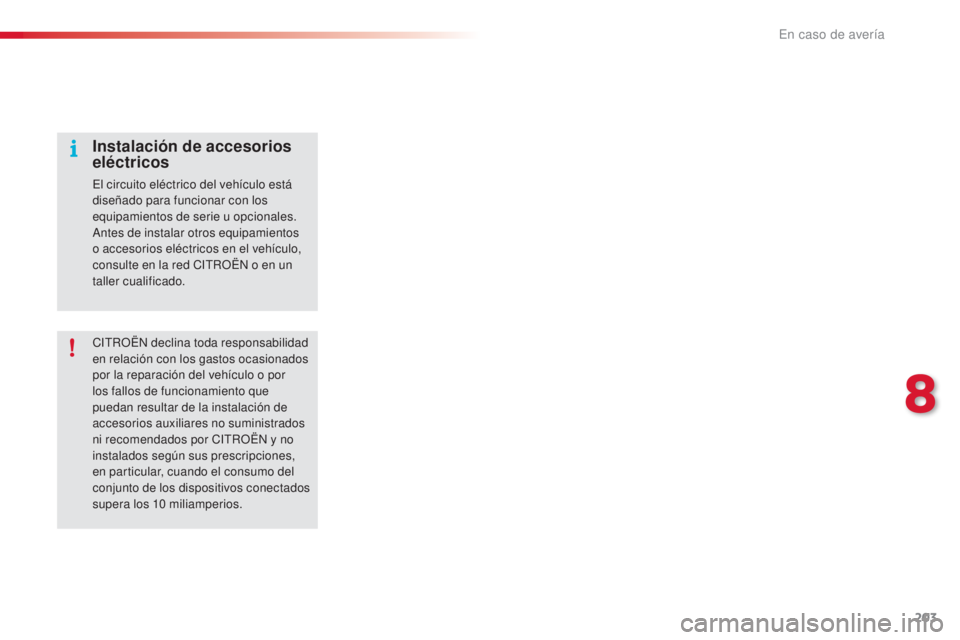

CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento que
puedan resultar de la instalación de
accesorios auxiliares no suministrados
ni recomendados por CITROËN y no
instalados según sus prescripciones,
en particular, cuando el consumo del
conjunto de los dispositivos conectados
supera los 10

miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red CITROËN o en un
taller cualificado.
8
En caso de avería

204
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Fusibles en el salpicadero
Las 2 cajas de fusibles están situadas en la
p arte inferior del tablero de a bordo, bajo el
volante. Fusible
N° Intensidad
(A) Funciones
F01 10Pedal del freno (contactor 2), Stop & Start
F02 5Reglaje de la altura de los faros, calefacción adicional (diésel),
ayuda al estacionamiento, toma de diagnosis, retrovisores
exteriores (reglaje eléctrico)
F03 10Bomba aditivo diésel, dirección asistida eléctrica, pedal de
embrague (contactor)
F04 5Sensor de lluvia y luminosidad
F06 10Pedal del freno (contactor 1), toma de diagnosis
F08 5Parte superior de columna con mandos en el volante
F10 10Llamada de urgencia/llamada de asistencia
F12 5Stop & Start, ABS, ESC
F13 5Ayuda al estacionamiento, cámara de marcha atrás
F14 15Caja de velocidades pilotada, panel de mandos (en la la
pantalla táctil), aire acondicionado, tablet táctil
F16 15Toma de 12
Voltios
F18 20Radio
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Caja de fusibles izquierda
En caso de avería

205
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Fusible N° Intensidad
(A) Funciones
F19 5Testigos de cinturones no abrochados
F20 5Airbags
F21 5Cuadro de a bordo
F22 30Cerraduras
F23 5Luz de techo, lectores de mapa
F26 15Claxon
F27 15Lavalunas delantero y trasero
F28 5Antirrobo (contactor)
F30 15Limpialuneta
8
En caso de avería

206
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Caja de fusibles derecha
FusibleN° Intensidad
(A) Funciones
F30 10Retrovisores con deshelado
F31 25Luneta trasera con función deshelado
F34 30Elevalunas eléctricos delanteros
F36 30Asientos delanteros calefactados
F38 20Caja enganche de remolque
F40 25Caja enganche de remolque
En caso de avería

207
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Fusibles en el compartimento motor
Acceso a los fusibles
F Abra la tapa.
F S ustituya el fusible (ver apartado
correspondiente).
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles. Fusible
N° Intensidad
(A) Funciones
F1 40Aire acondicionado
F2 30 / 40
Stop & Start
F3 30Caja de fusibles habitáculo
F4 70Caja de fusibles habitáculo
F5 70Caja de servicio inteligente (BSI)
F6 60Grupo motoventilador
F7 80Caja de servicio inteligente (BSI)
F8 15Control motor, bomba de gasolina
F9 15Control motor
F10 15Control motor
F11 20Control motor
F12 5Grupo motoventilador
F13 5Caja de servicio inteligente (BSI)
F14 5Caja carga batería (motor sin Stop & Start)
F15 5Stop & Start
F17 5Caja de servicio inteligente (BSI)
F18 10Luz de carretera derecha
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.
8
En caso de avería

208
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Fusible N° Intensidad
(A) Funciones
F19 10Luz de carretera izquierda
F20 30Control motor
F21 30Motor de arranque
F22 40Caja de velocidades pilotada
F23 40ABS, ESC
F24 20ABS, ESC
F25 30Caja de fusibles habitáculo
F26 15Caja de velocidades pilotada
F27 25Caja de servicio inteligente (BSI)
F28 30Sistema anticontaminación diésel (AdBlue
®)
F29 40Limpiaparabrisas delantero
F30 80Caja de precalentamiento bujía
F31 100Calefacción adicional (diésel)
F32 80Dirección asistida eléctrica
En caso de avería
