F Suelte la caja de herramientas tirando de ella.
La rueda de repuesto está situada bajo el suelo
del maletero.

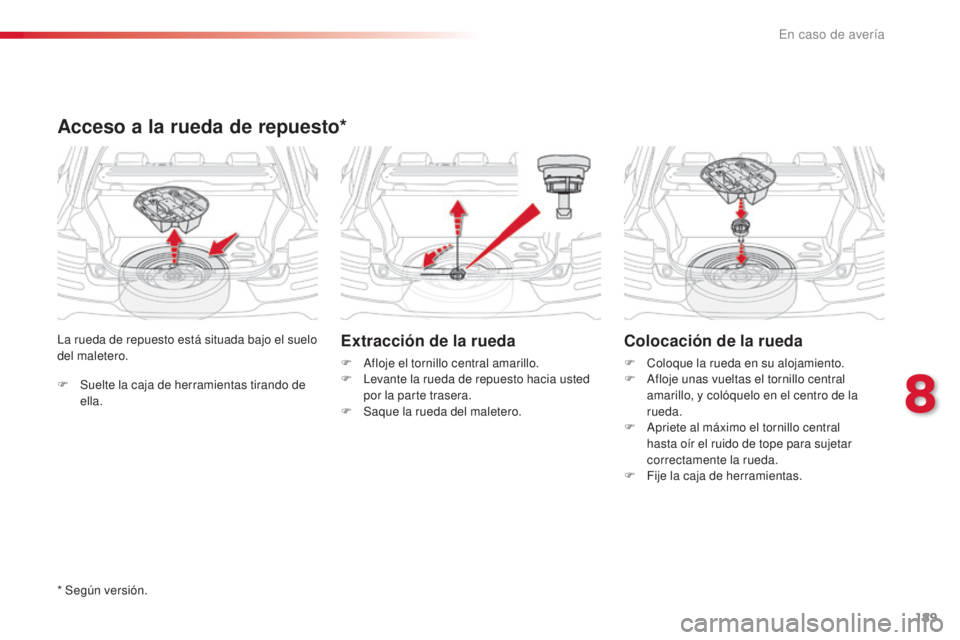

Acceso a la rueda de repuesto*
Extracción de la rueda
F Afloje el tornillo central amarillo.
F
L evante la rueda de repuesto hacia usted
por la parte trasera.
F

S
aque la rueda del maletero.
Colocación de la rueda
F Coloque la rueda en su alojamiento.
F A floje unas vueltas el tornillo central
amarillo, y colóquelo en el centro de la
rueda.
F

A
priete al máximo el tornillo central
hasta oír el ruido de tope para sujetar
correctamente la rueda.
F

F
ije la caja de herramientas.
* Según versión.
8
En caso de avería

190
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Desmontaje de la rueda
Estacionamiento del
vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Tense el freno de estacionamiento,
corte el contacto e introduzca la primera
marcha para bloquear las ruedas.
Compruebe que los testigos de freno de
estacionamiento están encendidos de
forma fija en el cuadro de a bordo.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo y se
encuentren en una zona que garantice
su seguridad.
Asegúrese de que el gato está
correctamente colocado en uno de los
emplazamientos previstos para izar el
vehículo.
Una utilización incorrecta del gato puede
provocar la caída del vehículo.
Nunca se sitúe bajo un vehículo elevado
mediante un gato; utilice una borriqueta.
Procedimiento

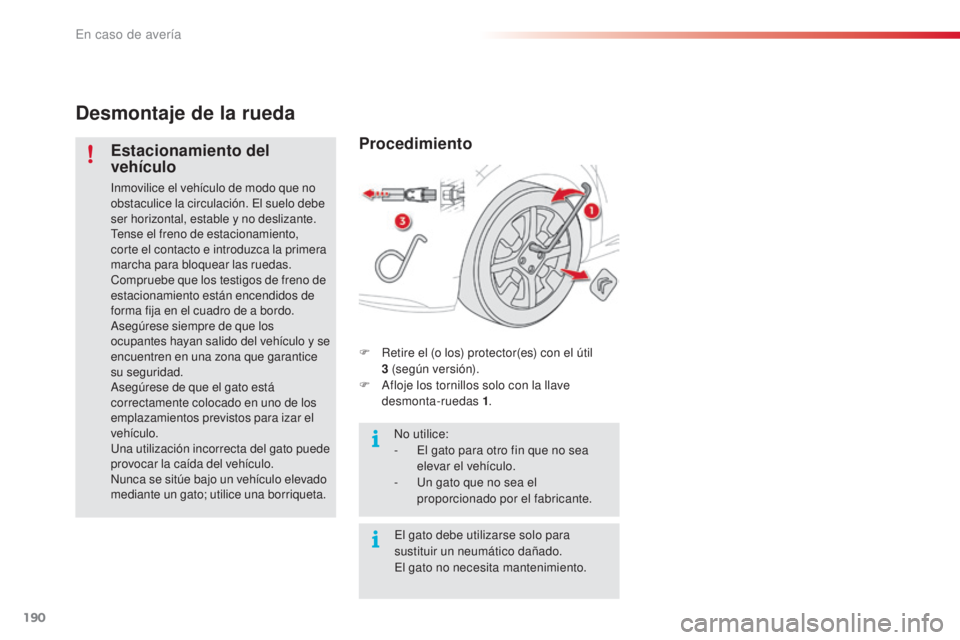

F Retire el (o los) protector(es) con el útil 3 (según versión).
F

A
floje los tornillos solo con la llave
desmonta-ruedas 1 .
No utilice:
-

E
l gato para otro fin que no sea
elevar el vehículo.
-

U
n gato que no sea el
proporcionado por el fabricante.
El gato debe utilizarse solo para
sustituir un neumático dañado.
El gato no necesita mantenimiento.
En caso de avería

191
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

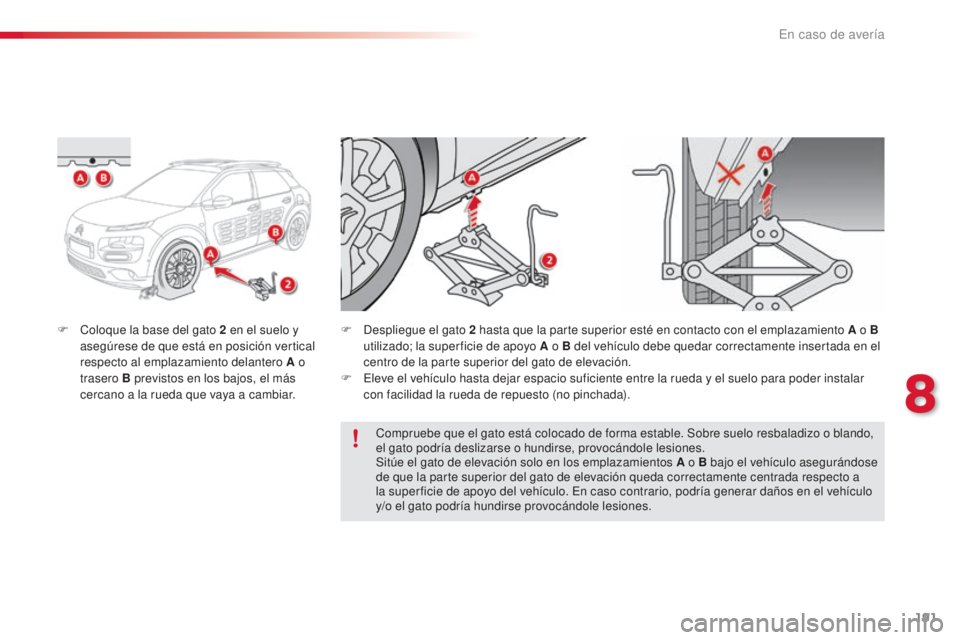

F Coloque la base del gato 2 en el suelo y
asegúrese de que está en posición vertical
respecto al emplazamiento delantero A o
trasero B previstos en los bajos, el más
cercano a la rueda que vaya a cambiar. F
D espliegue el gato 2 hasta que la parte superior esté en contacto con el emplazamiento A o B
utilizado; la super ficie de apoyo A o B del vehículo debe quedar correctamente insertada en el
centro de la parte superior del gato de elevación.
F

E
leve el vehículo hasta dejar espacio suficiente entre la rueda y el suelo para poder instalar
con facilidad la rueda de repuesto (no pinchada).
Compruebe que el gato está colocado de forma estable. Sobre suelo resbaladizo o blando,
el gato podría deslizarse o hundirse, provocándole lesiones.
Sitúe el gato de elevación solo en los emplazamientos A o B bajo el vehículo asegurándose
de que la parte superior del gato de elevación queda correctamente centrada respecto a
la super ficie de apoyo del vehículo. En caso contrario, podría generar daños en el vehículo
y/o el gato podría hundirse provocándole lesiones.
8
En caso de avería

192
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Montaje de la rueda
Fijación de la rueda de
repuesto
Si el vehículo va equipado con llantas
de aluminio, es normal observar que, al
apretar los tornillos durante el montaje,
las arandelas no están en contacto con
la rueda de repuesto. La sujeción de
la rueda está asegurada por el apoyo
cónico de cada tornillo.
Después de cambiar una
rueda
Lleve a revisar lo antes posible el
apriete de los tornillos y la presión de
inflado de la rueda de repuesto a la red
CITROËN o a un taller cualificado.
Lleve a reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.

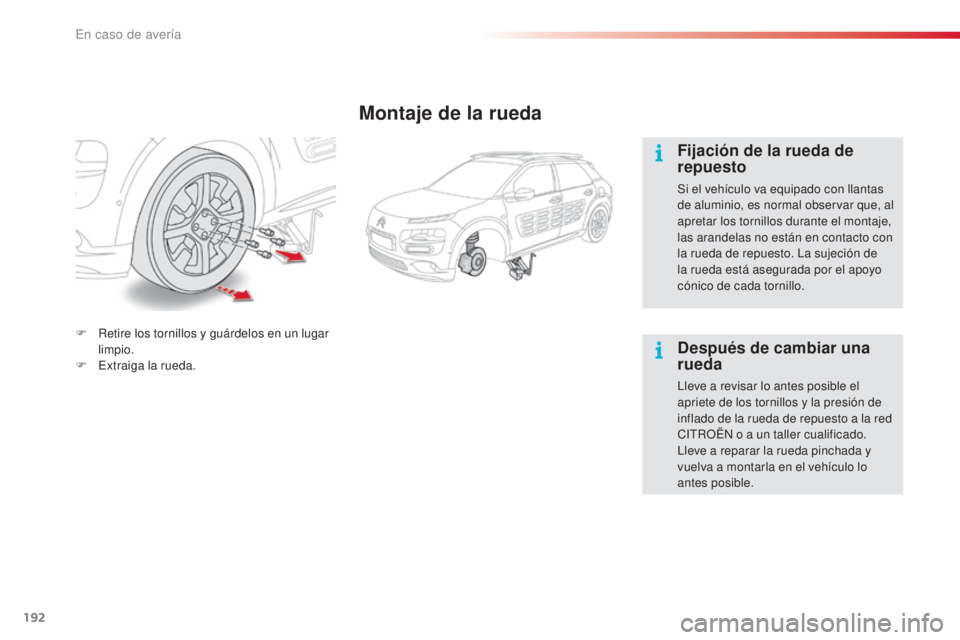

F

R

etire los tornillos y guárdelos en un lugar
limpio.
F

E

xtraiga la rueda.
En caso de avería

193
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Procedimiento

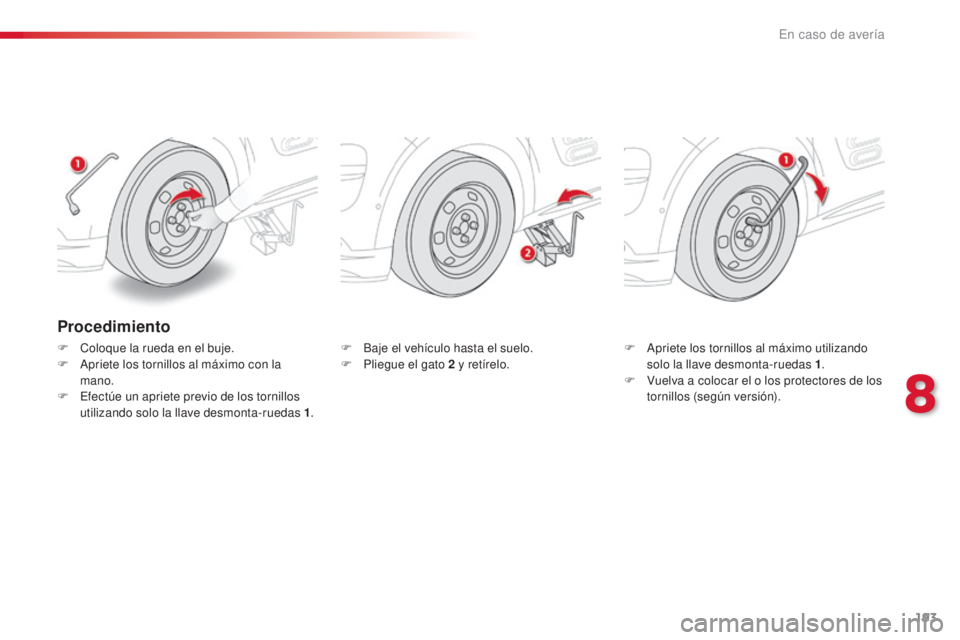

F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

E
fectúe un apriete previo de los tornillos
utilizando solo la llave desmonta-ruedas 1 .F
B aje el vehículo hasta el suelo.
F P liegue el gato 2 y retírelo.F
A priete los tornillos al máximo utilizando
solo la llave desmonta-ruedas 1 .
F

V
uelva a colocar el o los protectores de los
tornillos (según versión).
8
En caso de avería

194
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
Cambio de una lámpara

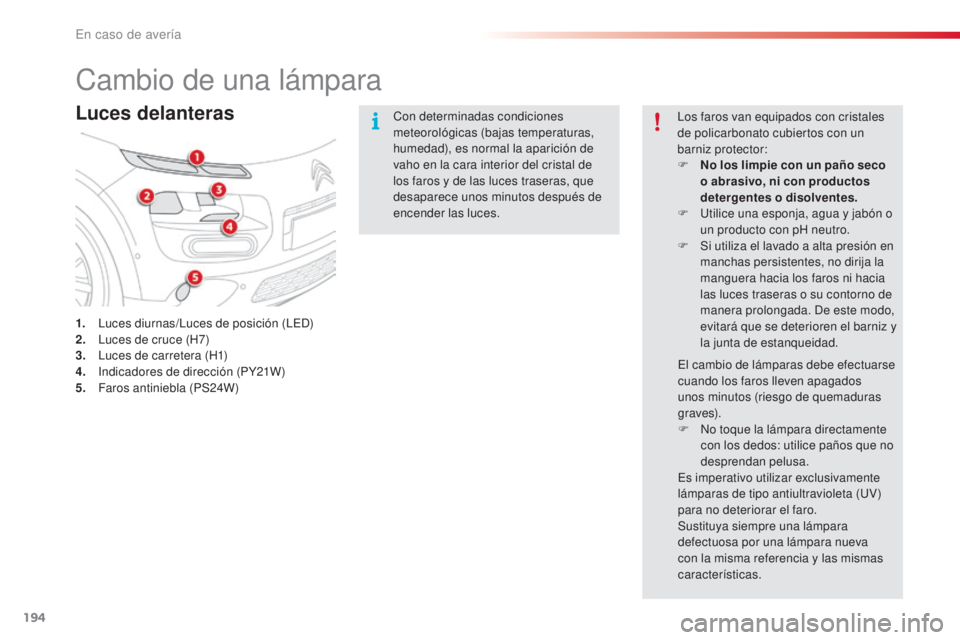

Luces delanteras
1. Luces diurnas/Luces de posición (LED)
2. Luces de cruce (H7)
3.
L

uces de carretera (H1)
4.
I

ndicadores de dirección (PY21W)
5.
F

aros antiniebla (PS24W) Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Los faros van equipados con cristales
de policarbonato cubiertos con un
barniz protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F
U
tilice una esponja, agua y jabón o
un producto con pH neutro.
F
S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados
unos minutos (riesgo de quemaduras
g r ave s).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características.
En caso de avería

195
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

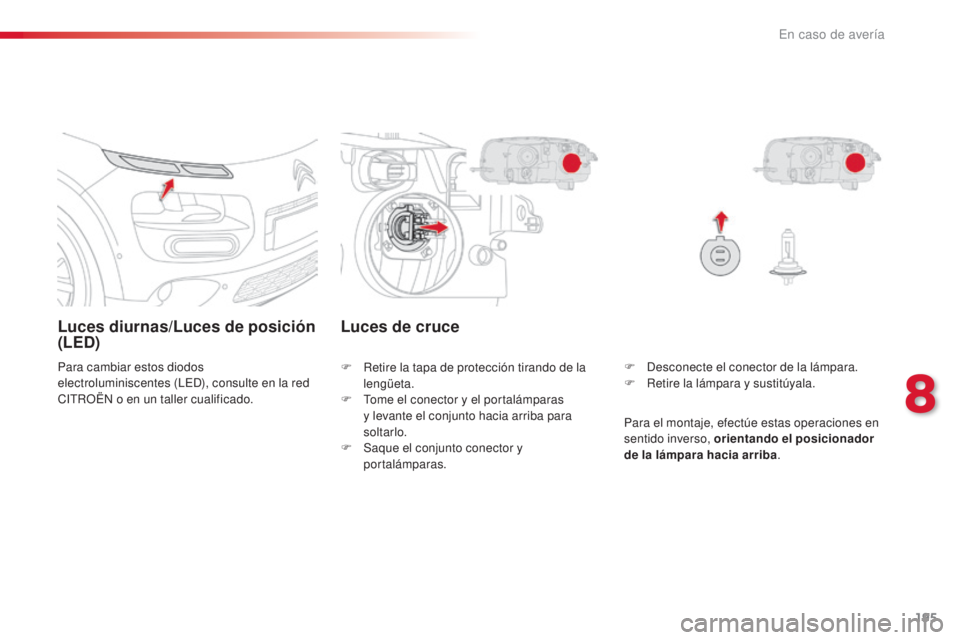

Luces diurnas/Luces de posición
(LED)
Para cambiar estos diodos
electroluminiscentes (LED), consulte en la red
CITROËN o en un taller cualificado.F
D esconecte el conector de la lámpara.
F

R
etire la lámpara y sustitúyala.
Luces de cruce
F Retire la tapa de protección tirando de la lengüeta.
F

T
ome el conector y el portalámparas
y levante el conjunto hacia arriba para
soltarlo.
F

S
aque el conjunto conector y
portalámparas. Para el montaje, efectúe estas operaciones en
sentido inverso, orientando el posicionador
de la lámpara hacia arriba
.
8
En caso de avería

196
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

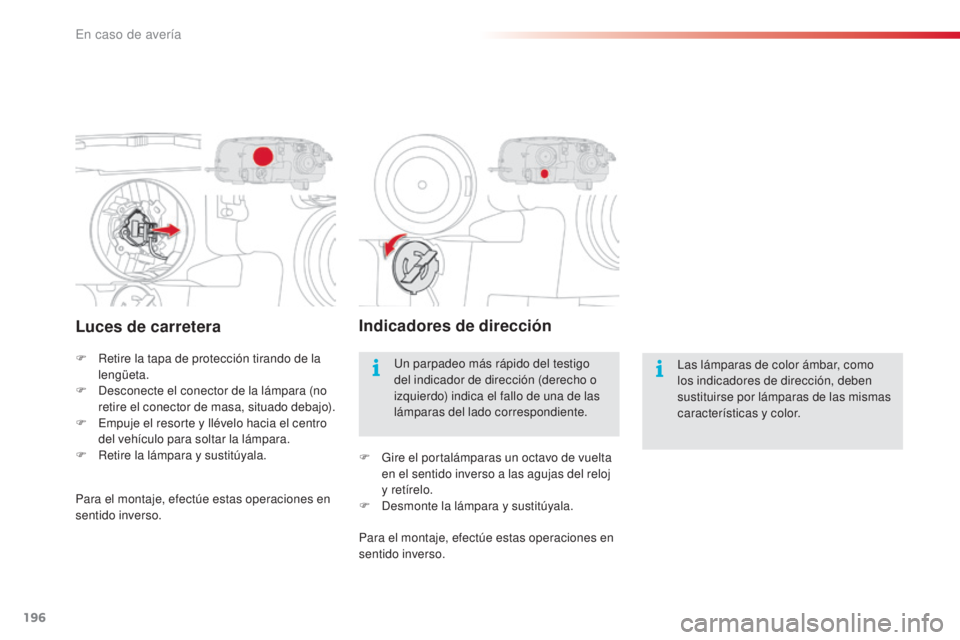

Luces de carretera
F Retire la tapa de protección tirando de la lengüeta.
F

D
esconecte el conector de la lámpara (no
retire el conector de masa, situado debajo).
F

E
mpuje el resorte y llévelo hacia el centro
del vehículo para soltar la lámpara.
F

R
etire la lámpara y sustitúyala.
Indicadores de dirección
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y color.
Un parpadeo más rápido del testigo
del indicador de dirección (derecho o
izquierdo) indica el fallo de una de las
lámparas del lado correspondiente.
F

G

ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj
y retírelo.
F

D

esmonte la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

197
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

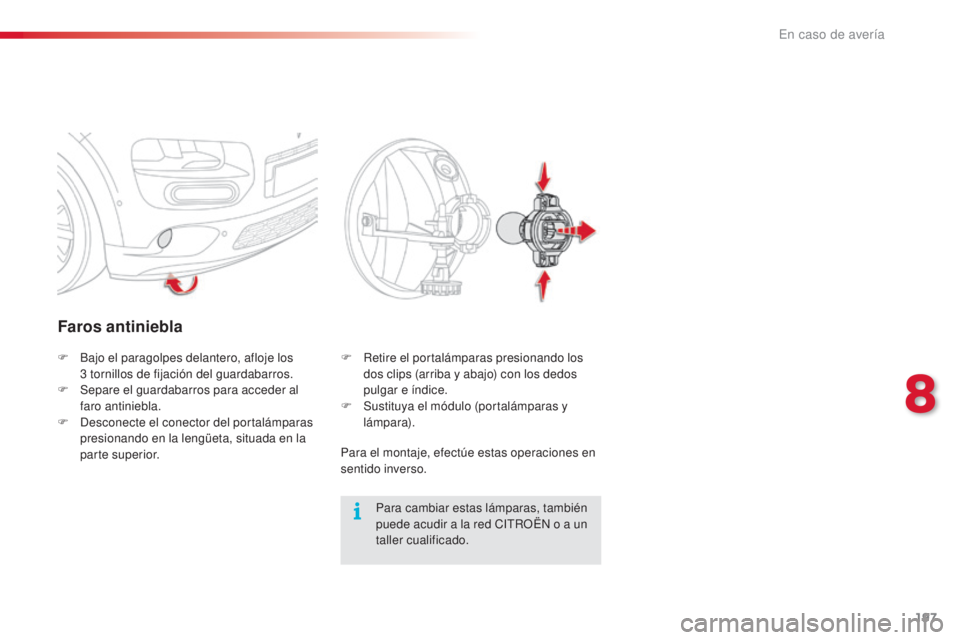

Faros antiniebla
Para cambiar estas lámparas, también
puede acudir a la red CITROËN o a un
taller cualificado.
F

B

ajo el paragolpes delantero, afloje los
3


tornillos de fijación del guardabarros.
F

S

epare el guardabarros para acceder al
faro antiniebla.
F

D

esconecte el conector del portalámparas
presionando en la lengüeta, situada en la
parte superior. F

R

etire el portalámparas presionando los
dos clips (arriba y abajo) con los dedos
pulgar e índice.
F

S

ustituya el módulo (portalámparas y
lámpara).
Para el montaje, efectúe estas operaciones en
sentido inverso.
8
En caso de avería

198
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015
C4-cactus_es_Chap08_En-cas-de-panne_ed01-2015

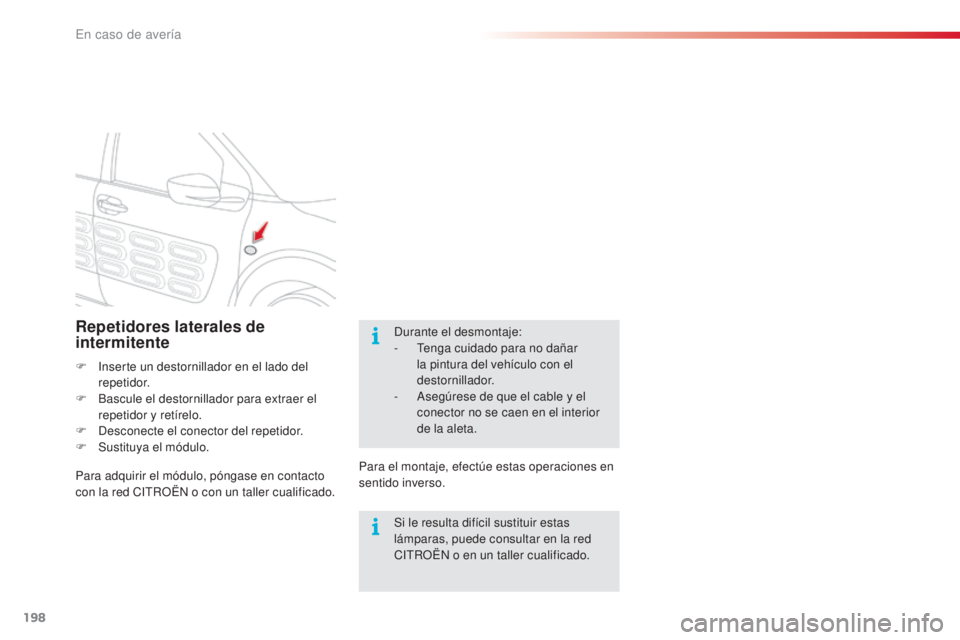

Repetidores laterales de
intermitente
F Inserte un destornillador en el lado del repetidor.
F

B
ascule el destornillador para extraer el
repetidor y retírelo.
F

D
esconecte el conector del repetidor.
F

S
ustituya el módulo.
Para adquirir el módulo, póngase en contacto
con la red CITROËN o con un taller cualificado. Para el montaje, efectúe estas operaciones en
sentido inverso.Durante el desmontaje:
-

T
enga cuidado para no dañar
la pintura del vehículo con el
destornillador.
-

A
segúrese de que el cable y el
conector no se caen en el interior
de la aleta.
Si le resulta difícil sustituir estas
lámparas, puede consultar en la red
CITROËN o en un taller cualificado.
