CITROEN C4 CACTUS 2019 Betriebsanleitungen (in German)

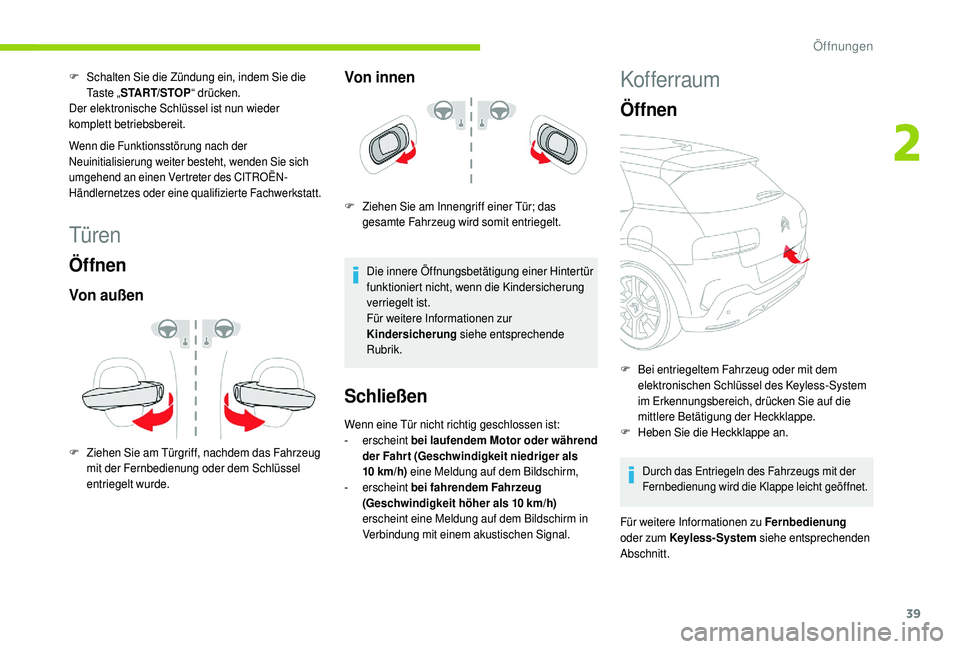

39
Türen
Öffnen
Von außen
F Ziehen Sie am Türgriff, nachdem das Fahrzeug mit der Fernbedienung oder dem Schlüssel
entriegelt wurde.
Von innen
F Ziehen Sie am Innengriff einer Tür; das gesamte Fahrzeug wird somit entriegelt.
Die innere Öffnungsbetätigung einer Hintertür
funktioniert nicht, wenn die Kindersicherung
verriegelt ist.
Für weitere Informationen zur
Kindersicherung siehe entsprechende
Rubrik.
Schließen
Wenn eine Tür nicht richtig geschlossen ist:
- er scheint bei laufendem Motor oder während
der Fahrt (Geschwindigkeit niedriger als
10


km/h) eine Meldung auf dem Bildschirm,
-
er

scheint bei fahrendem Fahrzeug
(Geschwindigkeit höher als 10
km/h)
erscheint eine Meldung auf dem Bildschirm in
Verbindung mit einem akustischen Signal.
F
S

chalten Sie die Zündung ein, indem Sie die
Ta s t e „ START/STOP “ drücken.
Der elektronische Schlüssel ist nun wieder
komplett betriebsbereit.
Wenn die Funktionsstörung nach der
Neuinitialisierung weiter besteht, wenden Sie sich
umgehend an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Kofferraum
Öffnen
F Bei entriegeltem Fahrzeug oder mit dem elektronischen Schlüssel des Keyless-System
im Erkennungsbereich, drücken Sie auf die
mittlere Betätigung der Heckklappe.
F
H

eben Sie die Heckklappe an.
Durch das Entriegeln des Fahrzeugs mit der
Fernbedienung wird die Klappe leicht geöffnet.
Für weitere Informationen zu Fernbedienung
oder zum Keyless-System siehe entsprechenden
Abschnitt.
2
Öffnungen

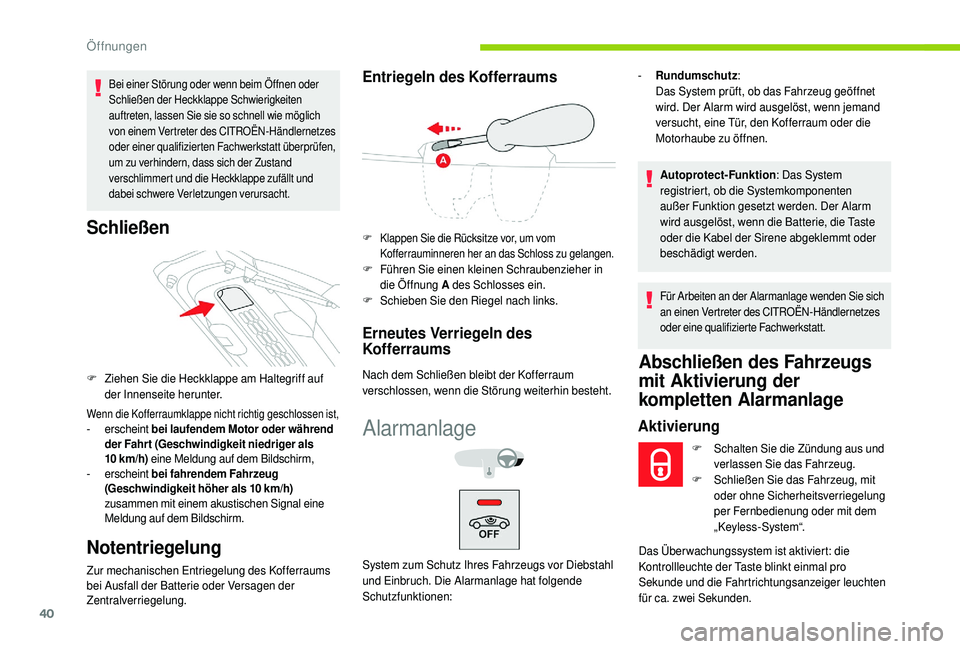

40
Bei einer Störung oder wenn beim Öffnen oder
Schließen der Heckklappe Schwierigkeiten
auftreten, lassen Sie sie so schnell wie möglich
von einem Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt überprüfen,
um zu verhindern, dass sich der Zustand
verschlimmert und die Heckklappe zufällt und
dabei schwere Verletzungen verursacht.
Schließen
Wenn die Kofferraumklappe nicht richtig geschlossen ist,- erscheint bei laufendem Motor oder während
der Fahrt (Geschwindigkeit niedriger als
10


km/h) eine Meldung auf dem Bildschirm,
-


erscheint bei fahrendem Fahrzeug
(Geschwindigkeit höher als 10
km/h)
zusammen mit einem akustischen Signal eine
Meldung auf dem Bildschirm.
Notentriegelung
F Ziehen Sie die Heckklappe am Haltegriff auf
der Innenseite herunter.
Zur mechanischen Entriegelung des Kofferraums
bei Ausfall der Batterie oder Versagen der
Zentralverriegelung.
Entriegeln des Kofferraums
F Klappen Sie die Rücksitze vor, um vom Kofferrauminneren her an das Schloss zu gelangen.
F Führen Sie einen kleinen Schraubenzieher in die Öffnung A des Schlosses ein.
F
Sc

hieben Sie den Riegel nach links.
Erneutes Verriegeln des
Kofferraums
Nach dem Schließen bleibt der Kofferraum
verschlossen, wenn die Störung weiterhin besteht.
Alarmanlage
System zum Schutz Ihres Fahrzeugs vor Diebstahl
und Einbruch. Die Alarmanlage hat folgende
Schutzfunktionen: -

R
undumschutz
:
Das System prüft, ob das Fahrzeug geöffnet
wird. Der Alarm wird ausgelöst, wenn jemand
versucht, eine Tür, den Kofferraum oder die
Motorhaube zu öffnen.
Autoprotect-Funktion : Das System
registriert, ob die Systemkomponenten
außer Funktion gesetzt werden. Der Alarm
wird ausgelöst, wenn die Batterie, die Taste
oder die Kabel der Sirene abgeklemmt oder
beschädigt werden.
Für Arbeiten an der Alarmanlage wenden Sie sich
an einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Abschließen des Fahrzeugs
mit Aktivierung der
kompletten Alarmanlage
Aktivierung
F Schalten Sie die Zündung aus und verlassen Sie das Fahrzeug.
F
S

chließen Sie das Fahrzeug, mit
oder ohne Sicherheitsverriegelung
per Fernbedienung oder mit dem
„Keyless-System“.
Das Ãœberwachungssystem ist aktiviert: die
Kontrollleuchte der Taste blinkt einmal pro
Sekunde und die Fahrtrichtungsanzeiger leuchten
für ca. zwei Sekunden.

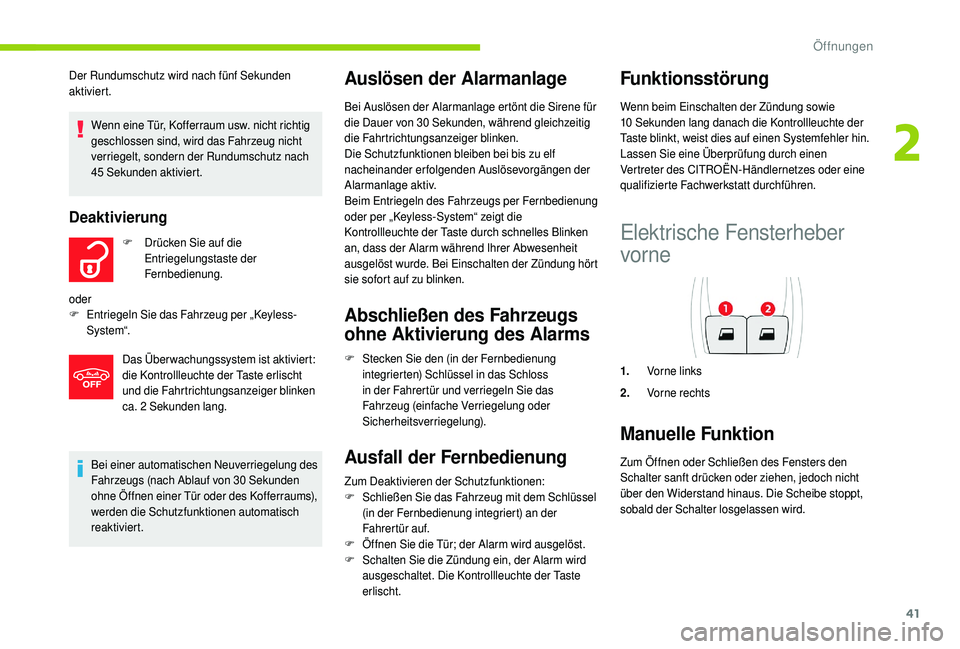

Öffnungen

41
Bei einer automatischen Neuverriegelung des
Fahrzeugs (nach Ablauf von 30 Sekunden
ohne Öffnen einer Tür oder des Kofferraums),
werden die Schutzfunktionen automatisch
reaktiviert.
Auslösen der Alarmanlage
Bei Auslösen der Alarmanlage ertönt die Sirene für
die Dauer von 30 Sekunden, während gleichzeitig
die Fahrtrichtungsanzeiger blinken.
Die Schutzfunktionen bleiben bei bis zu elf
nacheinander erfolgenden Auslösevorgängen der
Alarmanlage aktiv.
Beim Entriegeln des Fahrzeugs per Fernbedienung
oder per „Keyless-System“ zeigt die
Kontrollleuchte der Taste durch schnelles Blinken
an, dass der Alarm während Ihrer Abwesenheit
ausgelöst wurde. Bei Einschalten der Zündung hört
sie sofort auf zu blinken.
Abschließen des Fahrzeugs
ohne Aktivierung des Alarms
F Stecken Sie den (in der Fernbedienung integrierten) Schlüssel in das Schloss
in der Fahrertür und verriegeln Sie das
Fahrzeug (einfache Verriegelung oder
Sicherheitsverriegelung).
Ausfall der Fernbedienung
Zum Deaktivieren der Schutzfunktionen:
F S chließen Sie das Fahrzeug mit dem Schlüssel
(in der Fernbedienung integriert) an der
Fahrertür auf.
F
Ö

ffnen Sie die Tür; der Alarm wird ausgelöst.
F
S

chalten Sie die Zündung ein, der Alarm wird
ausgeschaltet. Die Kontrollleuchte der Taste
erlischt.
Das Ãœberwachungssystem ist aktiviert:
die Kontrollleuchte der Taste erlischt
und die Fahrtrichtungsanzeiger blinken
ca. 2

Sekunden lang.
Wenn eine Tür, Kofferraum usw. nicht richtig
geschlossen sind, wird das Fahrzeug nicht
verriegelt, sondern der Rundumschutz nach
45


Sekunden aktiviert.
Deaktivierung
F Drücken Sie auf die
Entriegelungstaste der
Fernbedienung.
oder
F
E

ntriegeln Sie das Fahrzeug per „Keyless-
System“.
Der Rundumschutz wird nach fünf Sekunden
aktiviert.
Funktionsstörung
Wenn beim Einschalten der Zündung sowie
10
Sekunden lang danach die Kontrollleuchte der
Taste blinkt, weist dies auf einen Systemfehler hin.
Lassen Sie eine Überprüfung durch einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt durchführen.
Elektrische Fensterheber
vorne
1. Vorne links
2. Vorne rechts
Manuelle Funktion
Zum Öffnen oder Schließen des Fensters den
Schalter sanft drücken oder ziehen, jedoch nicht
über den Widerstand hinaus. Die Scheibe stoppt,
sobald der Schalter losgelassen wird.
2
Öffnungen

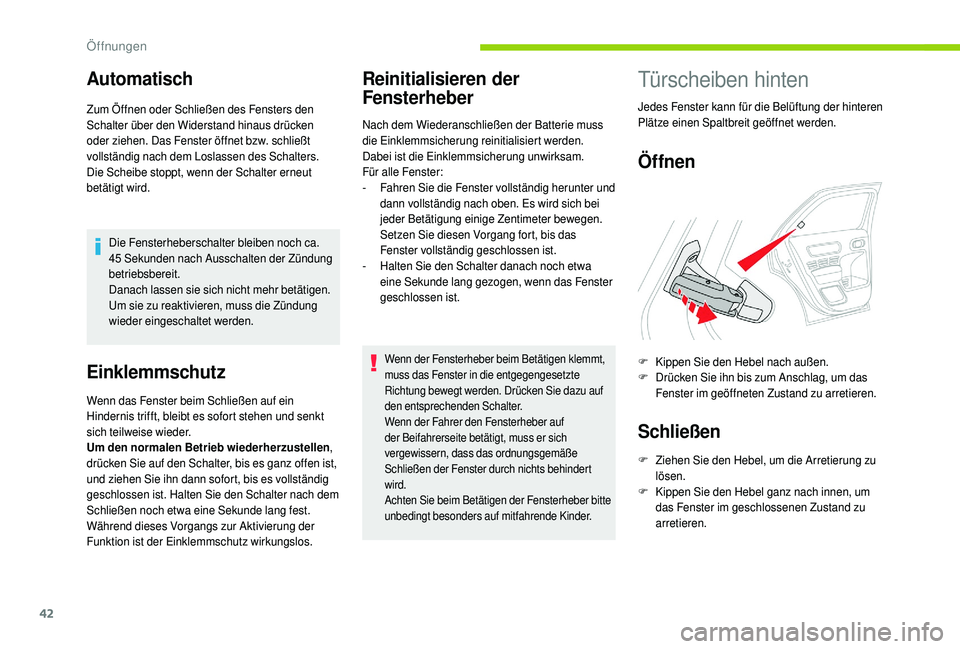

42
Automatisch
Zum Öffnen oder Schließen des Fensters den
Schalter über den Widerstand hinaus drücken
oder ziehen. Das Fenster öffnet bzw. schließt
vollständig nach dem Loslassen des Schalters.
Die Scheibe stoppt, wenn der Schalter erneut
betätigt wird.Die Fensterheberschalter bleiben noch ca.
45


Sekunden nach Ausschalten der Zündung
betriebsbereit.
Danach lassen sie sich nicht mehr betätigen.
Um sie zu reaktivieren, muss die Zündung
wieder eingeschaltet werden.
Einklemmschutz
Wenn das Fenster beim Schließen auf ein
Hindernis trifft, bleibt es sofort stehen und senkt
sich teilweise wieder.
Um den normalen Betrieb wiederherzustellen ,
drücken Sie auf den Schalter, bis es ganz offen ist,
und ziehen Sie ihn dann sofort, bis es vollständig
geschlossen ist. Halten Sie den Schalter nach dem
Schließen noch etwa eine Sekunde lang fest.
Während dieses Vorgangs zur Aktivierung der
Funktion ist der Einklemmschutz wirkungslos.
Reinitialisieren der
Fensterheber
Nach dem Wiederanschließen der Batterie muss
die Einklemmsicherung reinitialisiert werden.
Dabei ist die Einklemmsicherung unwirksam.
Für alle Fenster:
-
F

ahren Sie die Fenster vollständig herunter und
dann vollständig nach oben. Es wird sich bei
jeder Betätigung einige Zentimeter bewegen.
Setzen Sie diesen Vorgang fort, bis das
Fenster vollständig geschlossen ist.
-

H
alten Sie den Schalter danach noch etwa
eine Sekunde lang gezogen, wenn das Fenster
geschlossen ist.
Wenn der Fensterheber beim Betätigen klemmt,
muss das Fenster in die entgegengesetzte
Richtung bewegt werden. Drücken Sie dazu auf
den entsprechenden Schalter.
Wenn der Fahrer den Fensterheber auf
der Beifahrerseite betätigt, muss er sich
vergewissern, dass das ordnungsgemäße
Schließen der Fenster durch nichts behindert
wird.
Achten Sie beim Betätigen der Fensterheber bitte
unbedingt besonders auf mitfahrende Kinder.
Türscheiben hinten
Jedes Fenster kann für die Belüftung der hinteren
Plätze einen Spaltbreit geöffnet werden.
Öffnen
F Kippen Sie den Hebel nach außen.
F D rücken Sie ihn bis zum Anschlag, um das
Fenster im geöffneten Zustand zu arretieren.
Schließen
F Ziehen Sie den Hebel, um die Arretierung zu lösen.
F
K

ippen Sie den Hebel ganz nach innen, um
das Fenster im geschlossenen Zustand zu
arretieren.
Öffnungen

43

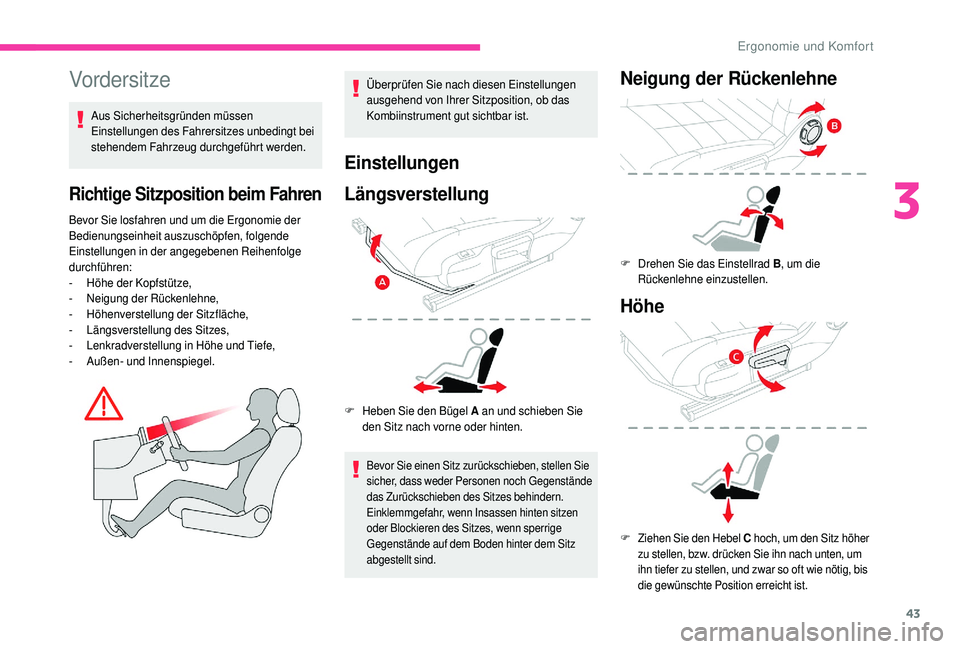

Vordersitze
Aus Sicherheitsgründen müssen
Einstellungen des Fahrersitzes unbedingt bei
stehendem Fahrzeug durchgeführt werden.
Richtige Sitzposition beim Fahren
Bevor Sie losfahren und um die Ergonomie der
Bedienungseinheit auszuschöpfen, folgende
Einstellungen in der angegebenen Reihenfolge
durchführen:
-
H
öhe der Kopfstütze,
-
N

eigung der Rückenlehne,
-
H

öhenverstellung der Sitzfläche,
-
L

ängsverstellung des Sitzes,
-

L
enkradverstellung in Höhe und Tiefe,
-
A

ußen- und Innenspiegel. Überprüfen Sie nach diesen Einstellungen
ausgehend von Ihrer Sitzposition, ob das
Kombiinstrument gut sichtbar ist.
Einstellungen
Längsverstellung
F Heben Sie den Bügel A
an und schieben Sie
den Sitz nach vorne oder hinten.
Bevor Sie einen Sitz zurückschieben, stellen Sie
sicher, dass weder Personen noch Gegenstände
das Zurückschieben des Sitzes behindern.
Einklemmgefahr, wenn Insassen hinten sitzen
oder Blockieren des Sitzes, wenn sperrige
Gegenstände auf dem Boden hinter dem Sitz
abgestellt sind.
Neigung der Rückenlehne
F Drehen Sie das Einstellrad B , um die
Rückenlehne einzustellen.
Höhe
F Ziehen Sie den Hebel C hoch, um den Sitz höher
zu stellen, bzw. drücken Sie ihn nach unten, um
ihn tiefer zu stellen, und zwar so oft wie nötig, bis
die gewünschte Position erreicht ist.
3
Ergonomie und Komfort

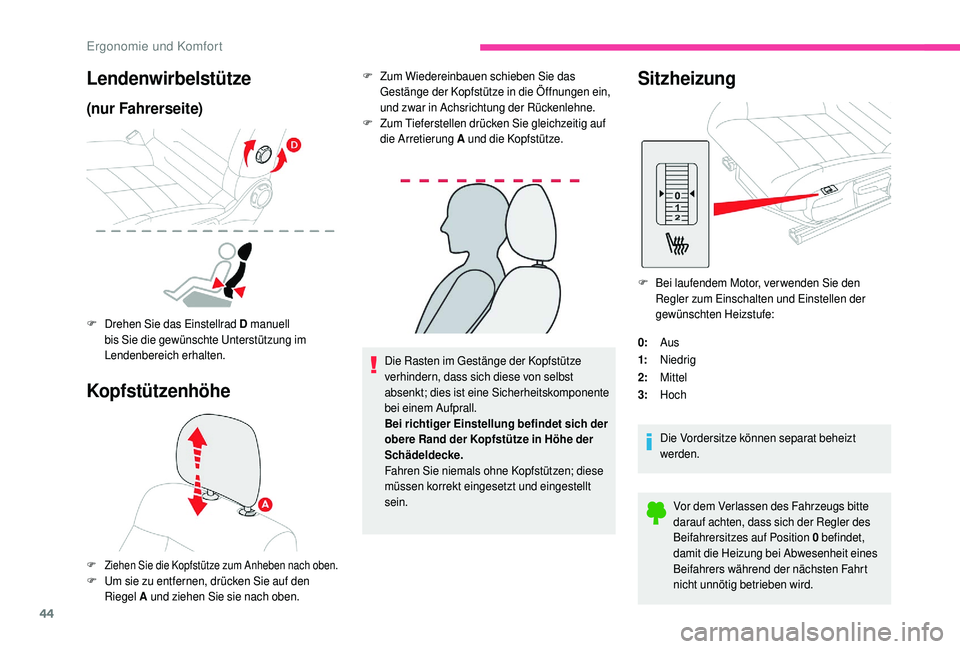

44
Die Rasten im Gestänge der Kopfstütze
verhindern, dass sich diese von selbst
absenkt; dies ist eine Sicherheitskomponente
bei einem Aufprall.
Bei richtiger Einstellung befindet sich der
obere Rand der Kopfstütze in Höhe der
Schädeldecke.
Fahren Sie niemals ohne Kopfstützen; diese
müssen korrekt eingesetzt und eingestellt
sein.
Sitzheizung
0:Aus
1: Niedrig
2: Mittel
3: Hoch
Die Vordersitze können separat beheizt
werden.
Vor dem Verlassen des Fahrzeugs bitte
darauf achten, dass sich der Regler des
Beifahrersitzes auf Position 0 befindet,
damit die Heizung bei Abwesenheit eines
Beifahrers während der nächsten Fahrt
nicht unnötig betrieben wird.
Lendenwirbelstütze
(nur Fahrerseite)
F Drehen Sie das Einstellrad D manuell
bis Sie die gewünschte Unterstützung im
Lendenbereich erhalten.
Kopfstützenhöhe
F Zum Wiedereinbauen schieben Sie das Gestänge der Kopfstütze in die Öffnungen ein,
und zwar in Achsrichtung der Rückenlehne.
F
Z

um Tieferstellen drücken Sie gleichzeitig auf
die Arretierung A und die Kopfstütze.
F Ziehen Sie die Kopfstütze zum Anheben nach oben.F Um sie zu entfernen, drücken Sie auf den
Riegel A und ziehen Sie sie nach oben. F
B

ei laufendem Motor, verwenden Sie den
Regler zum Einschalten und Einstellen der
gewünschten Heizstufe:
Ergonomie und Komfort

45

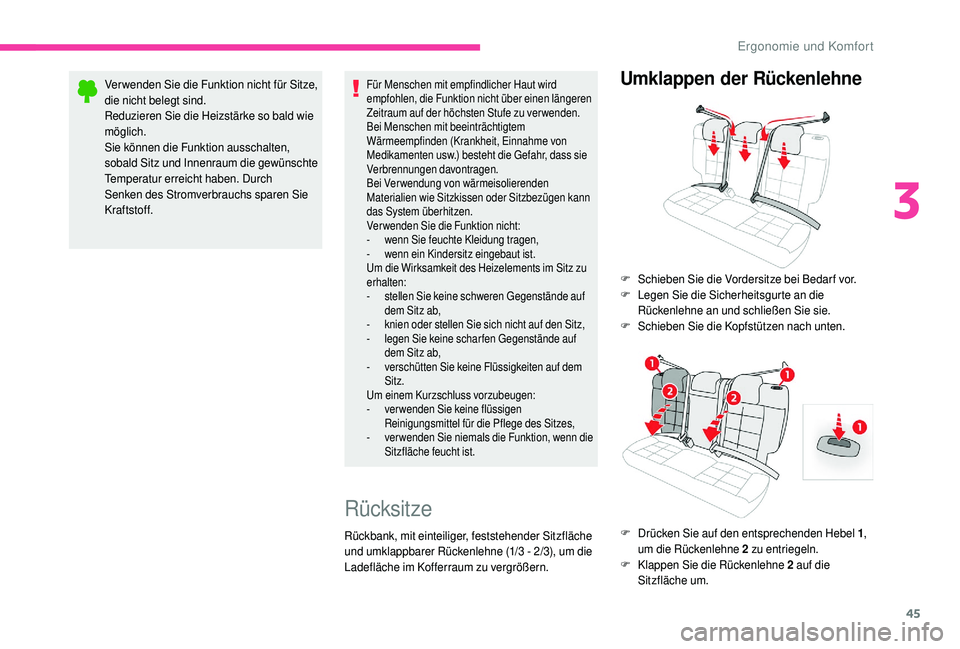

Ver wenden Sie die Funktion nicht für Sitze,
die nicht belegt sind.
Reduzieren Sie die Heizstärke so bald wie
möglich.
Sie können die Funktion ausschalten,
sobald Sitz und Innenraum die gewünschte
Temperatur erreicht haben. Durch
Senken des Stromverbrauchs sparen Sie
Kraftstoff.Für Menschen mit empfindlicher Haut wird
empfohlen, die Funktion nicht über einen längeren
Zeitraum auf der höchsten Stufe zu verwenden.
Bei Menschen mit beeinträchtigtem
Wärmeempfinden (Krankheit, Einnahme von
Medikamenten usw.) besteht die Gefahr, dass sie
Verbrennungen davontragen.
Bei Verwendung von wärmeisolierenden
Materialien wie Sitzkissen oder Sitzbezügen kann
das System überhitzen.
Ver wenden Sie die Funktion nicht:
-
w
enn Sie feuchte Kleidung tragen,
-
w

enn ein Kindersitz eingebaut ist.
Um die Wirksamkeit des Heizelements im Sitz zu
erhalten:
-
s

tellen Sie keine schweren Gegenstände auf
dem Sitz ab,
-

k
nien oder stellen Sie sich nicht auf den Sitz,
-

l
egen Sie keine schar fen Gegenstände auf
dem Sitz ab,
-
v

erschütten Sie keine Flüssigkeiten auf dem
Sitz.
Um einem Kurzschluss vorzubeugen:
-
v

erwenden Sie keine flüssigen
Reinigungsmittel für die Pflege des Sitzes,
-

v
er wenden Sie niemals die Funktion, wenn die
Sitzfläche feucht ist.
Rücksitze
Rückbank, mit einteiliger, feststehender Sitzfläche
und umklappbarer Rückenlehne (1/3 - 2/3), um die
Ladefläche im Kofferraum zu vergrößern.
Umklappen der Rückenlehne
F Schieben Sie die Vordersitze bei Bedar f vor.
F L
egen Sie die Sicherheitsgurte an die
Rückenlehne an und schließen Sie sie.
F
S

chieben Sie die Kopfstützen nach unten.
F
D

rücken Sie auf den entsprechenden Hebel 1 ,
um die Rückenlehne 2 zu entriegeln.
F
K

lappen Sie die Rückenlehne 2 auf die
Sitzfläche um.
3
Ergonomie und Komfort

46

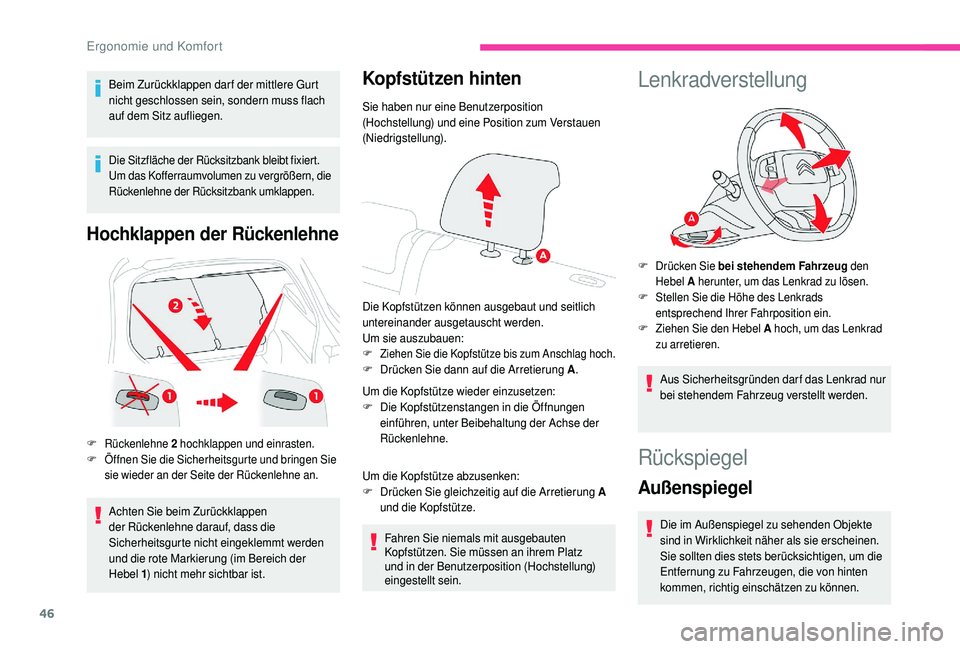

Beim Zurückklappen darf der mittlere Gurt
nicht geschlossen sein, sondern muss flach
auf dem Sitz aufliegen.
Die Sitzfläche der Rücksitzbank bleibt fixiert.
Um das Kofferraumvolumen zu vergrößern, die
Rückenlehne der Rücksitzbank umklappen.
Hochklappen der Rückenlehne
Achten Sie beim Zurückklappen
der Rückenlehne darauf, dass die
Sicherheitsgurte nicht eingeklemmt werden
und die rote Markierung (im Bereich der
Hebel 1) nicht mehr sichtbar ist.
Kopfstützen hinten
Sie haben nur eine Benutzerposition
(Hochstellung) und eine Position zum Verstauen
(Niedrigstellung).
Die Kopfstützen können ausgebaut und seitlich
untereinander ausgetauscht werden.
Um sie auszubauen:
F Ziehen Sie die Kopfstütze bis zum Anschlag hoch.F Drücken Sie dann auf die Arretierung A .
Um die Kopfstütze wieder einzusetzen:
F
D

ie Kopfstützenstangen in die Öffnungen
einführen, unter Beibehaltung der Achse der
Rückenlehne.
Um die Kopfstütze abzusenken:
F
D

rücken Sie gleichzeitig auf die Arretierung A
und die Kopfstütze.
Fahren Sie niemals mit ausgebauten
Kopfstützen. Sie müssen an ihrem Platz
und in der Benutzerposition (Hochstellung)
eingestellt sein.
F Rückenlehne 2 hochklappen und einrasten.
F Ö ffnen Sie die Sicherheitsgurte und bringen Sie
sie wieder an der Seite der Rückenlehne an.
Lenkradverstellung
Aus Sicherheitsgründen darf das Lenkrad nur
bei stehendem Fahrzeug verstellt werden.
F Drücken Sie bei stehendem Fahrzeug den Hebel A herunter, um das Lenkrad zu lösen.
F
St

ellen Sie die Höhe des Lenkrads
entsprechend Ihrer Fahrposition ein.
F
Z

iehen Sie den Hebel A hoch, um das Lenkrad
zu arretieren.
Rückspiegel
Außenspiegel
Die im Außenspiegel zu sehenden Objekte
sind in Wirklichkeit näher als sie erscheinen.
Sie sollten dies stets berücksichtigen, um die
Entfernung zu Fahrzeugen, die von hinten
kommen, richtig einschätzen zu können.
Ergonomie und Komfort

47

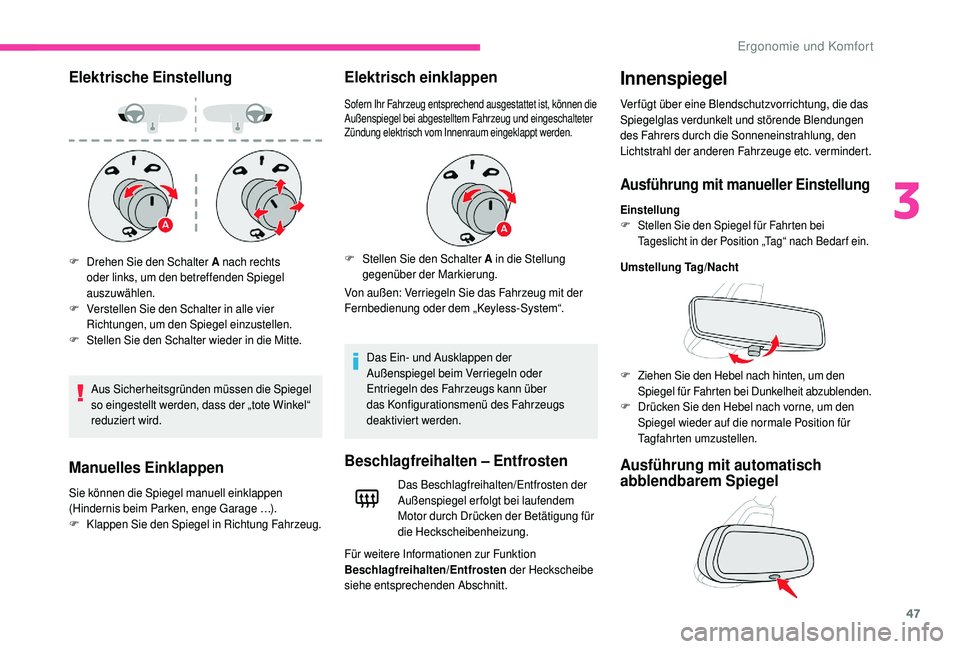

Elektrische Einstellung
Aus Sicherheitsgründen müssen die Spiegel
so eingestellt werden, dass der „tote Winkel“
reduziert wird.
Manuelles Einklappen
Sie können die Spiegel manuell einklappen
(Hindernis beim Parken, enge Garage …).
F
K
lappen Sie den Spiegel in Richtung Fahrzeug.
Elektrisch einklappen
Von außen: Verriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem „Keyless-System“.
Das Ein- und Ausklappen der
Außenspiegel beim Verriegeln oder
Entriegeln des Fahrzeugs kann über
das Konfigurationsmenü des Fahrzeugs
deaktiviert werden.
Beschlagfreihalten – Entfrosten
F Drehen Sie den Schalter A nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
F
V

erstellen Sie den Schalter in alle vier
Richtungen, um den Spiegel einzustellen.
F
S

tellen Sie den Schalter wieder in die Mitte.
Das Beschlagfreihalten/Entfrosten der
Außenspiegel erfolgt bei laufendem
Motor durch Drücken der Betätigung für
die Heckscheibenheizung.
Für weitere Informationen zur Funktion
Beschlagfreihalten/Entfrosten der Heckscheibe
siehe entsprechenden Abschnitt.
Innenspiegel
Verfügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen
des Fahrers durch die Sonneneinstrahlung, den
Lichtstrahl der anderen Fahrzeuge etc. vermindert.
Ausführung mit manueller Einstellung
Einstellung
F St ellen Sie den Spiegel für Fahrten bei
Tageslicht in der Position „Tag“ nach Bedar f ein.
Umstellung Tag/Nacht
F
Z

iehen Sie den Hebel nach hinten, um den
Spiegel für Fahrten bei Dunkelheit abzublenden.
F
D

rücken Sie den Hebel nach vorne, um den
Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
Sofern Ihr Fahrzeug entsprechend ausgestattet ist, können die
Außenspiegel bei abgestelltem Fahrzeug und eingeschalteter
Zündung elektrisch vom Innenraum eingeklappt werden.
F Stellen Sie den Schalter A in die Stellung
gegenüber der Markierung.
Ausführung mit automatisch
abblendbarem Spiegel
3
Ergonomie und Komfort

48

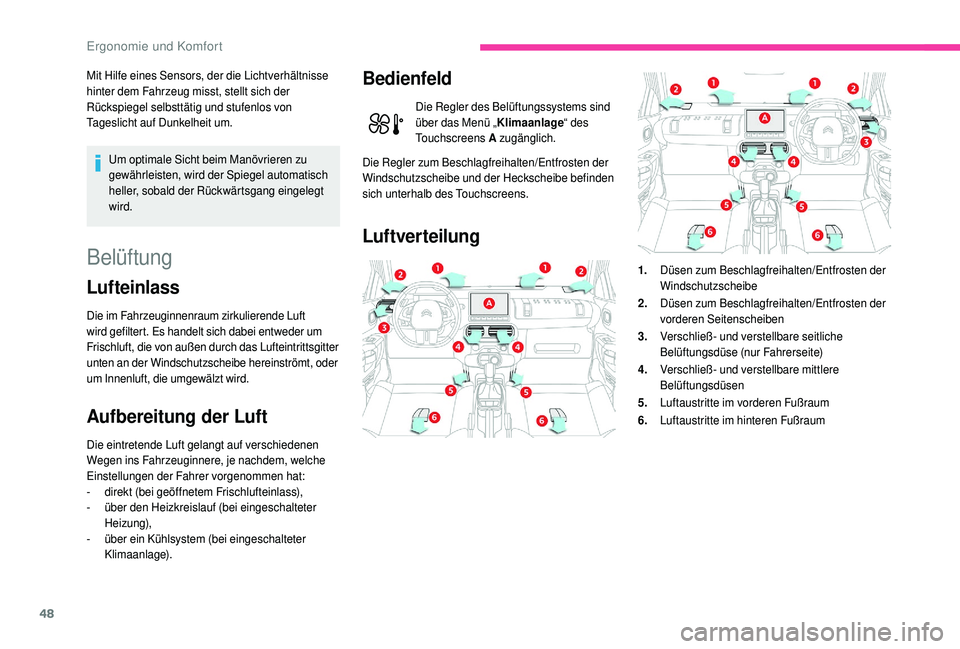

Mit Hilfe eines Sensors, der die Lichtverhältnisse
hinter dem Fahrzeug misst, stellt sich der
Rückspiegel selbsttätig und stufenlos von
Tageslicht auf Dunkelheit um.Um optimale Sicht beim Manövrieren zu
gewährleisten, wird der Spiegel automatisch
heller, sobald der Rückwärtsgang eingelegt
wird.
Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft
wird gefiltert. Es handelt sich dabei entweder um
Frischluft, die von außen durch das Lufteintrittsgitter
unten an der Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.
Aufbereitung der Luft
Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere, je nachdem, welche
Einstellungen der Fahrer vorgenommen hat:
-
d

irekt (bei geöffnetem Frischlufteinlass),
-
ü

ber den Heizkreislauf (bei eingeschalteter
Heizung),
-
ü

ber ein Kühlsystem (bei eingeschalteter
Klimaanlage).
Bedienfeld
Die Regler des Belüftungssystems sind
über das Menü „ Klimaanlage“ des
Touchscreens A zugänglich.
Luftverteilung
Die Regler zum Beschlagfreihalten/Entfrosten der
Windschutzscheibe und der Heckscheibe befinden
sich unterhalb des Touchscreens.
1.Düsen zum Beschlagfreihalten/Entfrosten der
Windschutzscheibe
2. Düsen zum Beschlagfreihalten/Entfrosten der
vorderen Seitenscheiben
3. Verschließ- und verstellbare seitliche
Belüftungsdüse (nur Fahrerseite)
4. Verschließ- und verstellbare mittlere
Belüftungsdüsen
5. Luftaustritte im vorderen Fußraum
6. Luftaustritte im hinteren Fußraum
Ergonomie und Komfort
